Мощные светодиодные лампы Е14

После покупки люстры или светильника многие сталкиваются с такой проблемой, что на цоколь Е14 нет ламп более чем на 500 Люмен.

С такой проблемой ко мне обращаются довольно часто, интересуются где купить мощные светодиодные лампы Е14 в виде свечи или свечи на ветру. Большинству обратившихся ставить энергосберегающие не хочется, поэтому ничего хорошего посоветовать не мог. Месяц назад появилось решение от компании X-Flash на 820 Люмен, которое и протестируем. К тому же у Икс-флэш самая продвинутая светотехника с новыми типами диммирования и управления светом, умные технологии для умных домов «Smart House».

• 1. Характеристики
• 2. Сравнение с миньонами
• 3. Срок службы
• 4. Размеры
• 5. Модельный ряд
• 6. Конструкция
• 7. Начинка
• 8. Диммирование
• 9. Мощность
• 10. Световой поток
• 11. Нагрев
• 12. Коэффициент пульсаций света
• 13. Драйвер
• 14. Цветовая температура
• 15. Угол свечения в темноте
• 16. Масса
• 17. Упаковка
• 18. Плюсы и минусы изделия

Характеристики

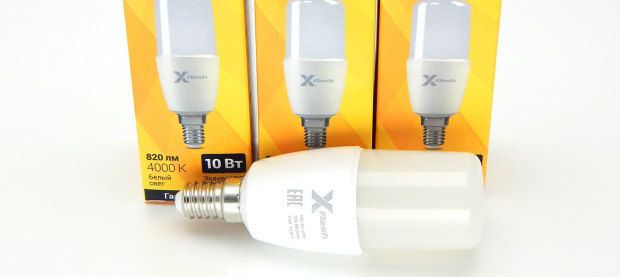

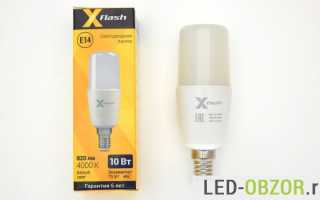

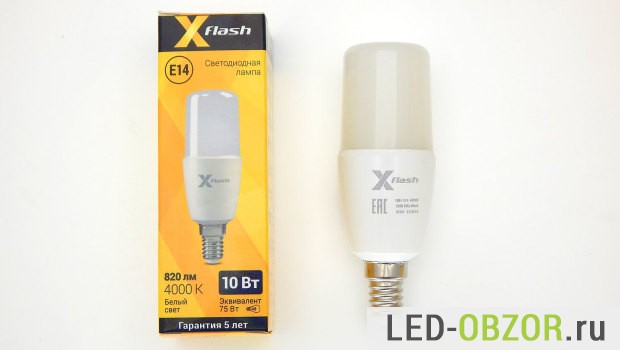

В обзоре участвует LED лампочка E14 с обозначением «X-Flash XF-E14-TC-P-10W-4000K-220V». Такой цоколь еще называется миньон, диаметр цоколя составляет 14мм. А для E27 будет 27мм. соответственно.

Заявленные	Измеренные
Мощность	10W	8,9W
Световой поток	820лм	856лм
Питание	85 – 265В
Коэффициент пульсаций	менее 1%	1,3%
Цветовая температура	4000К	4090К
Размеры	112х38мм.	110х38мм.
Цоколь	E14
Аналог накаливания	75W	75Вт
Диммирование	нет
Индекс цветопередачи	CRI 80	CRI 84
Срок службы	50.000 часов
Температура среды	-30° до +50°
Цена на 15.04.2016	349 руб
Гарантия	5 лет

В таблице указано соответствие мощности и Люмен. Тестируемая модель на 856лм немного превосходит аналог на 75 Вт на 800лм.

25W	40W	60W	75W
Количество люмен	200лм	350лм	650лм	800лм

Важное. Замена по гарантии обычно проходит по кассовому чеку, товарный чек обычно не берут. Кассовый чек, распечатанный на термобумаге выцветает через 2 года и становится нечитаемым. То есть обменять неисправный товар на новый не получится. Поэтому требуйте заполнения паспорта на каждую с подписями и датами. Продавцы заполняют их очень редко.

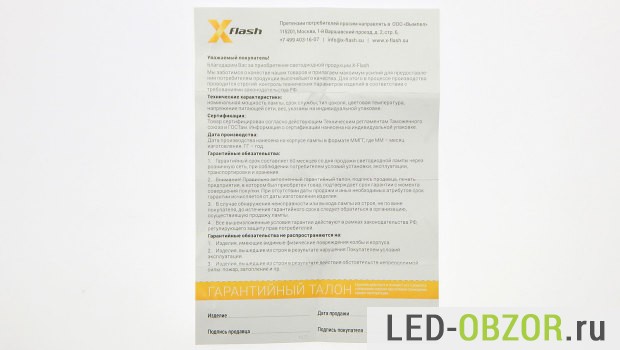

Пример талона

Сравнение с миньонами

На фото другие светодиодные лампы E14, сравнение слева направо:

• X-Flash почти свеча, только прямоугольная;
• дешевая китайская кукуруза;
• Feron свеча на 3Вт;
• шар ASD G45 на 5W;
• Philips G45 на 60W.

Филипс слабее в 30%, остальные светят хуже в 2-3 раза.

Кукуруза и энергосберегающая

Альтернативой являются энергосберегающие лампы, энергосберегайка на фото будет аналогом на 60 Вт. Но сейчас везде продаются небольшие резиновые мячики, которые хорошо отскакивают от потолка, стен и пола. Дети этими мячиками в квартире легко разбивают энергосберегающие светильники и люстры.

Еще намного сравнений:

• диодная R39, для спотов они зеркальные;
• свечка на ветру, нить накаливания;
• X-Flash Е14;
• филаментная свеча на ветру;
• прозрачная свеча на филаментных диодах.

За последние полгода хорошую LED лампу E14 пытались сделать многие производители, например Ecola, Camelion, Gauss, Genieled. Конструктивные ограничения связаны с малым размером корпуса миньона. Но ничего достойного у них не получилось, они дотянули максимум до 600лм, а это маловато для светильника на 3-5 патронов. Многие стали задумываться о хорошем освещении в квартире или доме, особенно почувствовав разницу между лампочками накаливания и светодиодками. Когда то у меня тоже был такой процесс перехода, экспериментирую с освещением уже 5 лет. Большинство покупателей нормативов не знает и люксметров у них нет. Обычно я рекомендую освещенность от 200 Люкс, и использую самый простой расчет в зависимости от площади помещения.

Срок службы

Реальный срок службы можно косвенно определить по гарантии производителя на товар. На китайский ширпотреб, например фирма ASD, она бывает 1-2 года из-за низкого качества. В нашем случае X-Flash даёт 5 лет, это 60 месяцев, или 43000 часов непрерывной работы. Практически соответствует заявленному времени работы в 50000 ч. Если изготовитель не уверен в качестве своей светотехники, то будут большие убытки из-за расходов по гарантийному обмену.

Размеры

Модельный ряд

Тестируемые образцы отличаются от всех других своей формой. Они не смогут заменить миньон R39 и R50 из-за увеличенного диаметра, подойдут на замену стандартных в виде свечи и свечи на ветру Е14. Они часто устанавливаются в узкие плафоны светильников, куда шарообразная или рефлекторная R39 R50 не подойдёт или будет затруднительно вкручивать. Иногда ищут и аналог 100 Вт, тестируемая модель ближе всего к нему.

Основные виды:

1. мощность одинаковая 10W;
2. цветовая температура 3000К и 4000К;
3. есть модели с диммированием, маркируются значком диммера;
4. цена на 15.04.2016 составляет 499руб.

Конструкция

Конструктивно образец выполнен по популярной схеме, закрытый радиатор и матовая колба. Чтобы снять рассеиватель, необходимо просунуть тонкое и жесткое в месте крепления к корпусу и провести по кругу. По краю на нанесен белый клей-герметик, благодаря которому товарный вид не теряется и ломать ничего не надо.

Сборка оказалась очень качественной, образец упорно сопротивлялся разборке. Даже открутив болты крепления пластины со светодиодами к радиатору, светодиодный модуль крепко держался на термопасте. В результате чего был поврежден один из led чипов.

Система охлаждения используется самая лучшая для бытовых диодных лампочек. Цилиндр из алюминия покрыт теплопроводным пластиком, во избежание ожогов. То есть весь корпус представляет из себя сплошной радиатор. У дешевого ширпотреба внутри просто вставлена алюминиевая пластинка, которая отделена от него воздушной прослойкой.

С одной стороны в цилиндр запрессована крышка, на которую крепятся led диоды. Достать её никак не удалось, она начинает гнуться. Пришлось спиливать цоколь и затем сделать распил вдоль изделия.

Начинка

В данной модели использованы 14 светодиодов в формате SMD 2835 на 0,5W. Самая популярная мощность для 2835 это 0,2W, но это всего лишь обозначение корпуса, кристалл может быть установлен любой, от китайского на 0,05W до фирменного на 1W. В данной модели диода установлено 2 кристалла, под люминофором это видно. Сделать приличное фото кристаллов не получилось, нужен объектив для макросъемки.

Диммирование

Диммирование в данной модели не поддерживается, но есть точно такие же светодиодные лампы Е14 с поддержкой диммера. Но стоят подороже 499 руб.

Мощность

Проверим потребление энергии откалиброванным ваттметром.

Холодная	Прогретая
Энергопотребление	9,94W	8,87W
Коэффициент мощности	60	56

После 30 минут работы потребление упало до 8,9W при этом световой поток соответствует обещанному. Ставим еще 1 плюсик, потребление энергии ниже, а светит как обещано.

Световой поток

Для измерения светового потока прогреваем светодиодную лампу с цоколем Е14 в течение 60 минут. Так же измеряем количество люмен без рассеивателя. Если позволяют условия, то его можно снять и повысить яркость, если свет направлен в потолок.

Показания люксметра умножаем на 10 и делим на коэффициент 2,16 и получатся Люмены.

Заявлено	Измерено
Холодная	—	1064лм
Холодная без колбы	1268лм
Прогретая	820лм	856лм
Прогретая без колбы	—	1037лм

По полученным данным получается, что количество Люмен больше на 4,3%. Превышение обещанных параметров встречается только у хорошей светотехники, обычно изготовители обманывают на 10-20% в худшую сторону.

Нагрев

Для измерения нагрева светодиодов и корпуса буду использовать инфракрасный пирометр и термодатчик (термопара). Предварительно работала в течение 1 часа.

Градусы
Пластинка с led открытая	112,9°
Пластина закрытая рассеивателем	116,4°
Корпус	97,8°
Philips 60W накаливания	245,5°

Матовый рассеиватель незначительно влияет (всего 3,5°) на нагрев светодиодов, что говорит о качественном отводе тепла.

Коэффициент пульсаций света

На упаковке написано, что пульсации отсутствуют, то есть они должны быть около 1-2% с учетом погрешности прибора Radex Lupin. Этот показатель соответствует обещанным 1% от изготовителя. У лампочки накаливания пульсации обычно 15-17%.

Драйвер

Источник тока собран на микросхеме BP2832A. Коэффициент пульсаций равен нулю, значит он полностью выполняет свои функции.

Цветовая температура

Сравнение цветовой температуры

Оттенок света на 4000 Кельвинов среднее между теплым на 2700К и белым дневным. К нему вы привыкнете через пару дней и теплый вам не будет нравиться.

Угол свечения в темноте

На фото видно распределение света с колбой и без неё. Как вы видите, свет хорошо рассеивается, примерно соответствуетобещанным 270 градусам.

На черно-белых изображениях наглядно видно КСС.

Масса

Упаковка

Плюсы и минусы изделия

Светодиодная лампа E14 свеча от X-Flash XF-E14-TC-P-10W-4000K-220V получилась очень хорошая, достойных конкурентов у неё нет. Относится к формату С37, и заменит шарообразные R50 и рефлекторные R50. По мощности будет аналогом от 60 Вт, и почти до 100 Вт, за счет цвета в 4000 Кельвинов.

Основные плюсы:

• небольшие габариты;
• не перегревается;
• количество люмен соответствует заявленным;
• мощность ниже, это плюс, чем меньше, тем лучше.

Итоговая стоимость эксплуатации будет ниже, чем у ширпотреба. То есть 1 штука от X-Flash за 349 руб. заменит вам 3 ширпотребных аналогичной мощности по 150 руб. Дешевые используют различные уловки и обман, чтобы скрыть свои реальные характеристики и казаться качественными.

Здравствуйте, Сергей! Мне хотелось бы определиться с выбором светодиодных ламп с цоколем Е14 для люстры. В прошлом году купила 5 шт. светосберегающих, но через полгода они стали давать очень мало света. Помогите мне в этом темном лесу найти достойный свет ��

Подбор ламп зависит от площади вашего помещения.

купил три таких лампы три месяца назад. Одна уже перестала гореть. Выслали по запросу мне новую без проблем

Брак встречается везде, у Филипсов и других производителей.

Да, насколько сильно раскрутили эту модель лампы XF 10 вт. Хотел поставить в другую люстру. Обзвонил больше 10 инет магазинов. Ответ — появится в конце июля. Хотя на сайте — в наличии. И наверняка появится уже по другой цене.

Верно, везде уже раскупили эту модель.

К сожалению направлены вниз. Есть ещё что-то? И по тем лампам, что я нашёл можете что-то сказать?

Тогда лучше снять колбу и перед диодами установить полупрозрачный круг для защиты глаз.

Если размеры ограничены, то у ламп X-Flash E14 10W можно снять колбу, если они не направлены вниз.

Спасибо! Но эта лампа мне не подходит по размеру 45 на 80 (вместе с цоколем). Можете посоветовать модель лампы аналог 60Вт (и выше) с цоколем Е14 с такими размерами? Что можете сказать о бренде «Эра»? Видел в Obi 7 Вт лампу с заявленным 600 лм с подходящими мне размерами.

Посмотрите характеристики на lamptest.ru

Не получается вставить правильную ссылку. Лампа elvan 7w кукуруза 3000К 32 led

Барахло китайское на 300 люмен. Купите лучше X-flash E14 на 850 люмен, обзор есть на сайте.

Система охлаждения используется самая лучшая для бытовых диодных лампочек

Да ладно.А как же bbk с нормальным радиатором?

112 градусов на пластине — это эпично. Сколько у кристаллов? 120 ? Жесть. Еще одно подтверждение, что е27/е14 не для светодиодов

Про систему охлаждения имел ввиду лучшая среди однотипных, гладких, без ребер. Хорошие диоды по спецификациям могут греться до 110-120 градусов, при этом деградация остается в норме. В общем читайте спецификации.

Светодиодные лампы с цоколем Е14

Светодиодная лампа Е14 на сегодняшний день является самой популярной разновидностью среди всего сортамента светодиодных устройств. По качественным характеристикам она является наиболее доступной альтернативой традиционной лампе накаливания. При этом потребители оценивают не только длительный срок эксплуатации (более 50000 часов), но яркое и комфортное освещение, отсутствие реакции на перепады напряжения в сети и относительно доступную стоимость.

Спектр света и широкий радиус захвата вывели такие устройства в лидеры и сегодня все чаще их используют в качестве основного источника освещения в домах и офисах.

Сфера применения

Человек лучше всего воспринимает неяркий солнечный свет – помимо физиологического комфорта он способен влиять на психологическую составляющую и способствовать работе. Чем больше свет, излучаемый искусственным источником, соответствует естественному (читай – солнечному), тем более спокойно чувствует себя человек в течение всего светового дня. Именно поэтому при разработке конструкции светодиодной лампы с цоколем Е14 было принято решение остановиться на естественном свете, снижающем общую нагрузку и нивелирующем утомляемость.

Эффективное и рациональное применение светодиодных ламп цоколь e14 рекомендовано для:

• общего освещения в домах и квартирах;
• организации производственного, промышленного и офисного освещения;
• уличных светильников;
• дополнительной подсветки отдельных зон и т.д.

Средняя цена варьируется от 95 до 155 рублей, что зависит от региона и места покупки. Скажем, довольно приемлемая стоимость, чтобы заменить все стандартные лампы накаливания и минимум на 3 года забыть о замене и текущем обслуживании световых приборов.

Ecola candle LED Premium 5,0W 220V E14 4000K

На срок эксплуатации значительное влияние имеет чередование циклов включение/выключение. Чем реже будет смена таких циклов, тем больше времени прослужат светодиоды.

Технические параметры

Энергосберегающая лампа с цоколем имеет следующие характеристики:

• тип цоколя: Е14

Символ Е означает винт Эдисона, самый популярный тип фиксации осветительных приборов, который просто вкручивается в патрон. Цифровая комбинация 14 – диаметр цоколя, измеряющийся в миллиметрах.

• рабочее напряжение: 220 V;
• цветовая температура — теплый 3200°К;
• температура корпуса в период работы: в пределах 35-40°С;
• срок эксплуатации: 50000 часов беспрерывной работы;
• диммируемая, то есть, предусмотрена возможность регулировки яркости.

Мощность светодиода 10W — альтернатива 75-80W накаливания

Диммируемые светодиодные лампы е14 разной мощности – 7 Вт, 9 Вт, 12 Вт – дают возможность регулировать интенсивность света за счет изменения сопротивления в цепи.

Плюсы и минусы

Для большинства из нас очевиден только один плюс – то, что это лампы энергосберегающие с цоколем, аналогичным лампе накаливания. В среднем экономия на энергопотреблении составляет более 30%. Но вместе с тем есть и другие менее очевидные, но очень существенные преимущества не только перед вольфрамовой нитью, но и перед люминесцентными источниками, которые еще недавно били рекорды популярности.

Разные цвета колбы – белая, матовая и др.

Итак, среди основных плюсов выделим:

• более развернутый угол свечения, достигающий 180°;
• в зоне света отсутствует эффект тени;
• за счет диммирования можно регулировать яркость от интенсивного свечения до приглушенного, соответствующего режиму ночника;
• очень большой эксплуатационный срок – при нормальных условиях лампы способны работать от 3 до 5 лет без необходимости замены или обслуживания;
• отсутствие нагрева в течение всей работы, что не портит пластиковые плафоны и не оставляет обожженных следов на потолке.

Вопреки заявлениям некоторых псевдо-специалистов, никаких вредных для здоровья веществ ни в процессе работы, ни в выключенном состоянии прибор не выделяет. При изготовлении не используются потенциально опасные компоненты. Светодиодные лампочки не провоцируют онкологию и другие заболевания.

Светодиодная лампа Ecola candle LED 4,0W 220V E14 2700K 320° прозрачная свеча

Не забудем и о минусах, тем более, что их не так много:

• резкое сокращение эксплуатационного срока при частом включении и выключении;
• запрещено устанавливать в тех местах, где температура часто поднимается выше отметки в 50°С;
• без рассеивателя свет получается слишком ярким и некомфортным для человеческого глаза.

Зачастую в минусы относят и цену светодиодной лампы с цоколем, которая завышена почти в 10 раз. Для сравнения, лампу накаливания можно купить за 13 руб., а светодиодную – за 130 руб. В пересчете на эксплуатационный срок и экономию электроэнергии уже через 3 месяца работы такой источник полностью себя оправдывает.

Как правильно выбрать патрон

Как ни странно, но на качество и срок службы прямое влияние оказывает патрон, куда будет вкручиваться светодиодная лампа Е14. Даже при условии, что ее температура не повышается более 40°С, выбирать стоит керамические или фарфоровые патроны.

Для удобства разработан патрон-переходник, позволяющий подключить другой цоколь – с Е14 на G9

И тот, и другой вариант отличаются более прочным устройством и, соответственно, более длительным сроком службы, если сравнивать их с пластиковыми аналогами. Конструктивно такой патрон включает следующие элементы:

• керамический или фарфоровый корпус;
• лепестки из меди или латуни, фиксирующие корпус с винтовым контактом;
• пружина;
• юбка для ввинчивания цоколя.

Помимо того, что важен материал самого патрона, имеет значение и из чего изготовлена юбка. Самый плохой вариант – алюминий. Это мягкий металл, на котором со временем появляются вмятины и заусенцы, усложняющие процесс смены. Очень часто такие патроны вообще становятся одноразовыми, когда при выкручивании лампы юбка цепляется за ее цоколь и срывается с патрона.

Для того, чтобы не было проблем с эксплуатацией, желательно выбирать патроны, на которых стальная юбка или изготовленная из нержавейки.

Категорически не рекомендуется приобретать патроны с желтой юбкой. Ее изготавливают из анодированного алюминия. Это покрытый электролитическим способом металл, который практически не окисляется, но при этом остается очень мягким.

Еще несколько слов в пользу светодиодов

Led 360 Filament прозрачная нитевидная свеча

Ранее мы уже перечислили основные преимущества перед лампами накаливания, люминесцентными и другими источниками. Этот раздел подготовлен как резюме отличных пользовательских характеристик:

• оптимальный расход электроэнергии – при полной замене всех источников в доме удается сократить чек как минимум в 2 раза;
• отсутствие реакции на перепады напряжения в сети;
• комфортный для глаз и самочувствия спектр света;
• широкий радиус захвата;
• при вибрации, падении и ином механическом воздействии остается исправным.

Возможные проблемы и причины

В некоторых случаях для светодиодных ламп характерно мерцание как при выключенном светильнике, так и в процессе работы. Причин может быть несколько:

1. Неправильный монтаж – сперва можно попробовать выкрутить и вкрутить лампочку заново, если не помогло — проверить все контакты, которые должны быть исправными.
2. Несоответствие мощности адаптера и источника света – в таких случаях достаточно приобрести более мощный блок питания.
3. Значительный перепад напряжения в сети – драйвера не успевают откорректировать работу, при том, что скачки происходят импульсно.

Светодиодные лампы не перегорают при таких скачках, на срок службы это также не оказывает влияния.

1. Некачественная продукция – если все работает правильно, но мерцание все равно остается, возможно, речь идет о браке.
2. Если led лампа работает от выключателя с подсветкой – поскольку цепь никогда не размыкается, лампа продолжает бликовать и в выключенном состоянии.
3. Некорректное подключение – фаза «ноль» выведена на выключатель, а не на сам светильник. Соответственно, фаза должна идти на светильник, а не на выключатель.

ВИДЕО: Светодиодные лампочки,кто круче? дешевая Китайская или дорогая PHILIPS

Лампы с цоколем e14: достоинства и недостатки

«Миньон» — так ласково называют небольшой цоколь е14. Рассмотрим его внутреннее устройство поподробнее.

Цоколь Эдисона e14

Цоколем Эдисона называют винтовой механизм, который разработал Томас Эдисон специально для крепления ламп накаливания. С тех пор их выпускали с резьбовыми цоколями разного диаметра. В обозначении «е» означает винтовой тип, а цифра – диаметр в мм. Е14 – один из самых распространенных в России бытовых цоколей.

Конструкция

Конструктивно цоколь похож на цилиндр с резьбой диаметром 14 мм. Он изготовлен из алюминия. На верхушке расположен контакт. К нему прикрепляется электрод, который ведет к телу накала. Второй электрод от вольфрамовой спирали присоединяется к резьбе цоколя.

Внутри располагается полый стеклянный изолятор. Он необходим для выкачивания воздуха и закачивания внутрь колбы инертных газов и буферных смесей. Изолятор присутствует только у ламп накаливания и галогенных. У других типов конструкция цоколя аналогичная.

Важно правильно присоединять провода к цоколю. В случае ошибки возникает угроза поражения человека электрическим током. Чтобы этого избежать, фазовый провод подключают к контакту цоколя, а нулевой – к винтовой резьбе.

Подключение к электрической сети

Размеры

Размеры е14 стандартные.

Область применения

Лампы с «миньонами» чаще всего выпускаются для освещения квартир и домов. Они подходят как для локальной подсветки (бра, настенные светильники, настольные), так и для общего освещения (люстры).

Кроме этого «миньоны» выпускаются для подсветки в бытовых приборах: холодильниках и т.п.

Виды ламп с цоколем e14

Лампа накаливания

Самый первый тип искусственных электрических источников света. Свечение основано на сильном нагреве вольфрамовой спирали в отсутствие кислорода воздуха. Простая и надежная конструкция. Правда, светоотдача минимальна: 10 лм/Вт. Свет теплый, желтый. С е14 выпускаются лампы мощностями 15-60 Вт. Для бытовых приборов выпускаются и менее мощные: менее 10 Вт.

Достоинствами ламп накаливания являются низкая цена, стабильный световой поток, хорошее качество света, независимость от перепадов напряжения в сети.

Из недостатков отмечают механическую хрупкость, минимальный срок эксплуатации, сильный нагрев при работе, максимальное потребление электричества.

Энергосберегающие (КЛЛ)

Компактные люминесцентные лампы (КЛЛ) приходят на смену лампам накаливания. Принцип работы КЛЛ аналогичен обычным прямым светильникам дневного света, отличается лишь форма. КЛЛ завернута в спираль для снижения габаритных размеров. Световой поток довольно большой: 50-70 лм/Вт. КЛЛ с «миньоном» выпускаются мощностью до 20 Вт.

К плюсам энергосберегающих источников света относятся низкое потребление электричества, длинный срок службы.

Из недостатков отмечают токсичность при нарушении целостности колбы из-за содержания паров ртути. Требуется особая утилизация отработанных КЛЛ. После включения требуется пара минут для выхода на номинальную мощность. Они чувствительны в перепадам напряжения, и дорого стоят.

Галогенные

По конструкции и характеристикам схожи с лампами накаливания за исключением состава газа в колбе. В «галогенки» добавляются пары брома или йода. Добавка способствует увеличению срока службы и светоотдачи (17-20 лм/Вт).

Достоинствами галогенных источников света являются низкая цена, хорошее качество светового потока.

Недостатками являются зависимость от перепадов напряжения, высокое энергопотребление и осторожность при эксплуатации: «галогенки» запрещается трогать голыми руками без перчаток.

Светодиодные

Этот тип а изобретен последним на данный момент. Он характеризуется высокими светоотдачей (80-120 лм/Вт) и периодом эксплуатации. Свечение основано на физическом явлении перехода электронов через границу двух разных полупроводников. При переходе возникает избыток энергии, который выделяется в виде фотонов света. В зависимости от видов полупроводников возможны различные цветовые температуры свечения. Цоколем е14 чаще всего оснащаются лампы небольшой мощности: до 11 Вт.

Широкий спектр цветовых температур относится к несомненным достоинствам светодиодных ламп. Также можно отметить малое потребление электроэнергии, возможность работы при повреждении колбы. У некоторых моделей есть возможность регулирования яркости света – диммирование.

Из недостатков отмечается высокая цена, чувствительность к перепадам напряжения сети, физическая деградация светодиодов в процессе работы и снижение из-за этого яркости света.

Стоит отметить, что при замене ламп накаливания на другие источники света стоит учесть разницу в габаритных размерах: светодиодные и люминесцентные обычно чуть больше.

Сравнительные характеристики всех типов лампочек сведены в таблицу. (Сравнивались источники света с одинаковым световым потоком: примерно 350 лм).

Использование цокольных переходников

Лампочки со стандартными цоколями имеют одно большое преимущество: взаимозаменяемость. Многочисленные переходники (адаптеры) позволяют совмещать разные цоколи, как по размеру, так и по типу. Если вы приобрели источники света не того конструктивного устройства, то просто докупите нужный адаптер и вкрутите его в светильник. Но помните, что в этом случае общая длина лампы заметно увеличится. Источник света станет сильно выдаваться из плафона – эстетически этоне всегда красиво.

Цоколь миньон E14

Если заглянуть в холодильник и аккуратно снять плафон подсветки, то с большой вероятностью можно увидеть именно его – цоколь «миньон». Какое отношение этот тип цоколя имеет к персонажам всем известного мультфильма, что это за тип цоколя Е14, какие лампы подходят, и где применяется, разберём в этой статье.

Миньон

Маркировка. Почему именно Е14 и причем тут миньон

На самом деле «вкручивать» лампочку придумал Томас Эдисон в 1881 году, и именно поэтому все винтовые цоколи начали маркировать с помощью первой буквы его имени. Такой тип цоколя получил наименование «Винт Эдисона». Но резьба стандартизирована не была, пока в 1909 году General Electric Mazda не лицензировала производство ламп с подобными цокольными контактами.

Цифровое обозначение – это наружный диаметр резьбы. То есть наружный диаметр цоколя Е14 – 14мм. Не трудно догадаться, какой наружный диаметр у всем известной с детства лампочки с цоколем Е27.

Ну, а забавные существа миньоны тут вообще ни при чем. Это прозвище он получил за небольшой размер, по сравнению со старшими братьями Е27 и Е40. Дело в том, что «mignon» переводится с французского языка, как «милый», «крошка», «хорошенький».

• Е – применяется винт Эдисона
• 14 – наружный диаметр резьбы цоколя 14мм.
• Миньоны из мультфильма тут ни при чем.

Цоколь миньон Е14. Основные характеристики

Внешне цоколь миньон Е14 довольно легко отличить от более распространённого собрата Е 27. У последнего диаметр примерно равен высоте, тогда как миньончик выглядит более вытянуто.

Разница между Е14 и Е27

Конструкция

Конструктивно все цоколи, типа «винт Эдисона», примерно одинаковые. Резьба является одним из контактов, в лампах накаливания электрод от неё идет на вольфрамовую нить. Нижняя часть цоколя немного заужена, и имеет второй контакт, который соединен электродом с телом накала. Электрическая изоляция обеспечивается керамической вставкой, между резьбой и нижним контактом. Конструкция может быть дополнена полым стеклянным изолятором для вывода из колбы воздуха, запуска рабочего газа. Примером является галогеновая лампа или с нитью накаливания.

Лампа миньон цоколь Е14

Типоразмеры

Для цоколя Е14 стандартные размеры таковы: наружный диаметр (по кромкам винтовой части) составляет 14 мм, высота с учетом зауженного дна равна 21,59 мм.

Размеры цоколя Е14

В свою очередь, для патрона Е14 внешние размеры могут быть различными, в зависимости от производителя. Тогда как внутренний диаметр резьбы будет всё тот же — 14 мм.

На приборах всегда имеется дополнительная информация, с помощью которой можно подобрать лампы с типом цоколя Е14 для конкретного светильника. Как правило, на корпусе самого патрона имеется идентификатор в виде гравировки, оттиска или наклейки. На нем указываются пределы допустимой мощности подходящей лампочки и рабочего напряжения в сети.

Наклейка с характеристиками патрона

Область применения

Корпус ламподержателя изготавливается из синтетического диэлектрика на основе фенолформальдегидных смол. Это позволяет выдерживать нагревание до +180 градусов по Цельсию без деформации цоколя, что соответствует лампам накаливания мощностью до 60 Вт. Для типа цоколя Е14 допустимая сила тока в цепи ограничена 2 Амперами, и мощностью в 440 Ватт.

С одной стороны, цоколь Е14 имеет ограничения по мощности применяемых ламп и температуре накала, но с другой, из-за небольших размеров цоколя, они имеют угол освещения практически в 360 градусов. Поэтому они нашли широкое применение в качестве локальной подсветки. Это бра, светильники, подсветка в бытовой технике. Но нужно отметить, что с появлением светодиодных и энергосберегающих ламп, ограничение по мощности уже не играет большой роли.

Виды ламп с цоколем Е14

Изначально «винт Эдисона» разрабатывался для ламп с вольфрамовой нитью накаливания. Но за последнее столетие появилось множество различных решений с высокой энергоэффективностью и более низким выделением тепла. Поэтому тип цоколя Е14 остается востребованным по настоящее время. Рассмотрим, какие виды лампочек выпускаются с цоколем Е14.

Лампы накаливания

Это первый появившийся тип осветительных элементов. Прародитель всех ламп, которыми человечество освещалось более 100 лет.

Источником света здесь является вольфрамовая нить накаливания в условиях безвоздушного пространства. Эффект от нагрева заключается в теплом желтом свечении с отдачей примерно в 10 Лм/Вт. Мощность изделий для комнатного освещения составляет от 15 до 60 Вт, для подсветки в приборах и технике — менее 10 Вт.

Миньон с нитью накаливания
