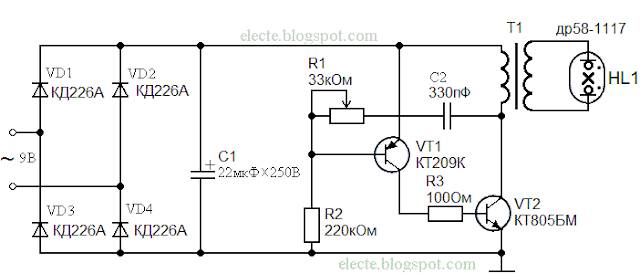

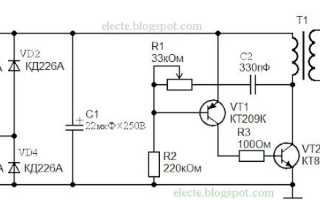

Обычно для использования ламп, для кварцевания, применяются схемы которые создают «скачёк» напряжения на лампе при её включении, для создания в ней разряда, после чего лампа работает от напряжения сети. Для питания такой лампы может быть применен повышающий преобразователь, например преобразователь на мультивибраторе:

Так можно использовать ультрафиолетовую лампу для обеззараживания помещения.Такие лампы могут быть вредными, смотреть на работающую ультрафиолетовую лампу нельзя.

УФ-комапакт — помогите спарить его с балластом

Помогите советом. Имеем компакт УФ-лампу на 9 Вт (по-моему G24? с двумя контактами) и ЭПРА 1х30 Вт На ней четыре выхода. Вопрос, как подключить эту лампу? Перепробовал все возможные варианты — не горит. Пробовал балласт от энергосберегайки на 15 Вт (два крайних провода)- тот же результат. Вставляю в настольную лампу — работает. ПОМОГИТЕ подключить! Срочно надо сделать погружной УФ-стерилизатор.

771 3

11 года

Лампа с 2 контактами (G23) имеет внутренний стартёр и включается через дроссель. Вряд ли она подойдёт для стерилизатора, скорее всего это лампа для детектора валюты.

771 3

11 года

Ну если написано бактерицидная. Можно попробовать расковырять цоколь, вытащить стартёр и подключить к ЭПРА (только не 15 и не 30 Вт) 4-мя проводами. А вообще для таких ламп есть соотв. дроссели.

Изменено 17.8.09 автор A__lex

Конечно интересно, но если только подсоединить два крайних провода, то это я уже проходил — не горит. Подключал к 15 Вт балласту от ЭСЛ.

Все-таки подстрахуюсь. ВЫ имеете ввиду вот такую лампу?

Изменено 18.8.09 автор tigrenok

делал проще, брал лампу такуюже с 2 контактами на 9w и сберегайку на 11W разбирал сберегайку, вытаскил внутренности(плату) на ней 4 усика как на эпра, подключал к 1 и 3 или 4 и 2 такая вообщем последовательность, точно не помню, всё работает нормульно.

Схема подключения бактерицидной лампы с дросселем и стартером

На рис.п.1. приведена наиболее распространенная одноламповая стартерная схема включения бактерицидной лампы Л с токоограничивающим электромагнитным элементом в виде дросселя L . В этой схеме стартер Ст, подключенный параллельно лампе, обеспечивает ее зажигание. Стартер представляет собой малогабаритную неоновую лампу тлеющего разряда с двумя электродами, один из которых выполнен из биметаллической ленты. Выпускаются стартеры, у которых оба электрода выполнены из биметаллической пластины.

На рис.п.2. Приведена одноламповая бесстартерная схема включения. В этой схеме для предварительного нагрева электродов лампы применен маломощный трансформатор с двумя вторичными накальными обмотками Тн. Напряжение сети, приложенное к электродам (при холодных электродах) является недостаточным для пробоя и зажигания лампы. Трансформатор Тн обеспечивает предварительный нагрев электродов и после того, когда их температура достигнет необходимого значения происходит зажигание лампы. При работающей лампе напряжение на первичной обмотке уменьшается и соответственно уменьшается нагрев электродов, что исключает их перегрев.

Встречаются ПРА, предназначенные для последовательного включения двух ламп (см. п.З и п.4) с напряжением на каждой из них 50 — 60 В. Непременным условием использования двухламповых ПРА с последовательным включением ламп является соблюдение неравенства 2U_л/U_с<=0,55, а также соответствие рабочего тока лампы номинальному току ПРА.</p>

В качестве токоограничивающих элементов могут применяться управляемые полупроводниковые приборы-транзисторы и тиристоры, на базе которых созданы различные модификации электронных ПРА. Относительная сложность схем таких ПРA во многих случаях применения оправдывается их достоинствами: малая масса ПРА из-за существенного сокращения затрат обмоточной меди и электротехнической стали, небольшие потери мощности, повышение КПД излучения и снижение акустического шума.

Использование дросселя в виде токоограничивающего элемента приводит к снижению коэффициента мощности сети (cos фи_0), численно равному

Применение ПРА с низким значением cos фи_0 вызывает почти двухкратное увеличение потребляемого тока из сети и, следовательно, рост потерь мощности в питающих линиях.

Увеличение значения cos фи_0, достигается двумя путями: либо подключением компенсирующего конденсатора С_к параллельно сети для одноламповых схем, либо использованием двухламповой схемы, в которой в цепи одной лампы включен дроссель, а в другой последовательно с дросселем включен балластный конденсатор С_б, как это изображено на рис.П5.

При одноламповых схемах включения компенсация коэффициента мощности может быть осуществлена для группы ламп. В этом случае емкость компенсирующего конденсатора С_к, необходимая для достижения cos фи_0 = 0,9, определяется из соотношения:

Для подавления электромагнитных колебаний, создающих помехи радиоприему, применяются специальные конденсаторы Ср, включаемые параллельно лампе и сети (см.рис.П1,П2,П3). Емкость таких конденсаторов примерно равна 0,05 мкФ. Обычно они входят в комплект ПРА.

При работающей лампе ПРА является источником акустического шума. Основной причиной возникновения шума является вибрация металлических деталей (пластин магнитопровода, корпуса ПРА и деталей облучателя). Шумы излучаются в широком диапазоне частот от десятков Гц до десятков кГц, охватывающий область частот, воспринимаемых ухом человека. При некоторых обстоятельствах наличие постороннего шума в помещении может создать существенную помеху. Поэтому выпускаемые ПРА в зависимости от вида помещения разделяется на три класса: Н-3 с нормальным уровнем шума — для промышленных зданий; Н-2 — с пониженным уровнем шума — для административно-служебных помещений; H-1 — с особо низким уровнем шума — для бытовых, учебных и лечебных помещений.

При проектировании лечебных учреждений и различных помещений приготовления пищи приходится подключать бактерицидные облучатели. Бактерицидный облучатель представляет из себя обычный светильник, но требует к себе особого внимания при подключении.

В бактерицидном светильнике установлены ультрафиолетовые лампы, которые испускают ультрафиолетовые лучи. Применяют данные облучатели для обеззараживания помещений.

В основном распространены одноламповые и двухламповые бактерицидные облучатели. Ламы могут быть экранированные и открытые.

В этой статье я рассмотрю подключение бактерицидного облучателя ОБН-150. Он имеет две лампы: одна открытая, вторая с защитным экраном. Экранированную лампу можно включать в присутствии людей, она облучает лишь верхние слои воздуха. Открытую лампу включать в присутствии людей запрещается.

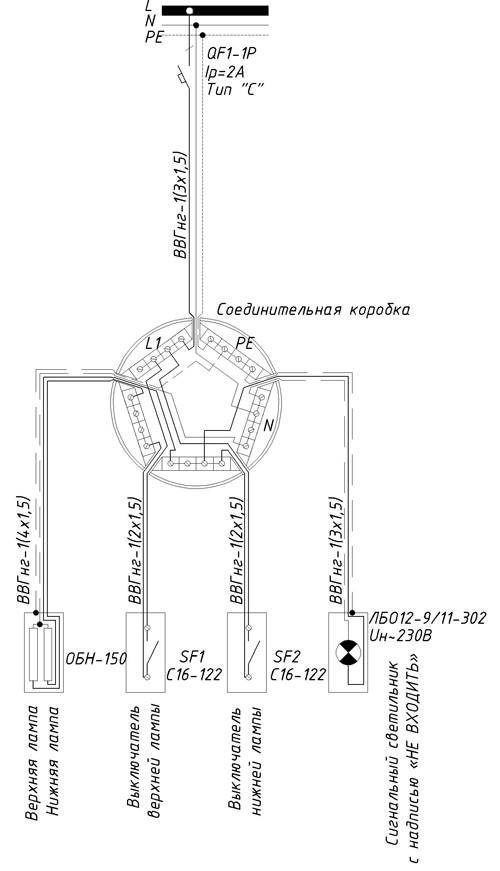

Схема включения бактерицидного облучателя представлена ниже. Здесь соблюдены все требования нормативных документов.

Схема подключения бактерицидного облучателя ОБН-150

Согласно ТКП 45-4.04-86-2007 (Здания и помещения лечебно-профилактических организаций. Электрические системы. Правила проектирования) выключатель верхней (экранированной) лампы SF1 должен быть установлен в облучаемом помещении, выключатель нижней (незащищенной) ламы SF2 устанавливается у входа в облучаемое помещение и блокируется со световым указателем «Не входить».

Выключатели для управления бактерицидными лампами должны устанавливаться со стороны противоположной выключателя освещения, по-видимому, для исключения случайного включения бактерицидных ламп. При этом выключатели должны иметь соответствующие надписи либо отличительную окраску.

Бактерицидные светильники допускается подключать от щитков освещения. Я всегда стараюсь их подключать от силовых щитков.

Если у вас бактерицидный светильник с защищенной лампой, например ОБН-75, то я считаю данные требования можно не выполнять. Достаточно выключатель облучателя выделить от выключателя освещения. При такой эксплуатации бактерицидного светильника нижние слои обеззараживаются за счет конвенции воздуха.

С повышением цен на электроэнергию, приходится задумываться о более экономных светильниках. Одни из таких используют осветительные приборы дневного света. Схема подключения люминесцентных ламп не слишком сложна, так что даже без особых знаний электротехники можно разобраться.

Принцип работы люминесцентного светильника

В светильниках дневного света использована способность паров ртути излучать инфракрасные волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества-люминофоры.

Принципиальное устройство люминесцентной лампы дневного света

Схемы со стартером

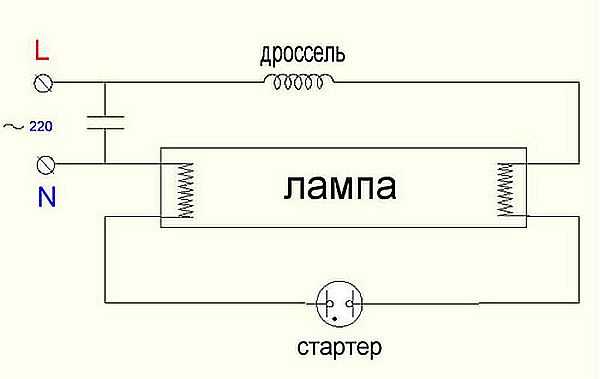

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

• При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
• Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
• Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
• За счет резкого скачка очень быстро разогреваются электроды.
• Биметаллическая пластина стартера остывает и разрывает контакт.
• В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

Две трубки и два дроссели

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

• фазный провод подается на вход дросселя;
• с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
• со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

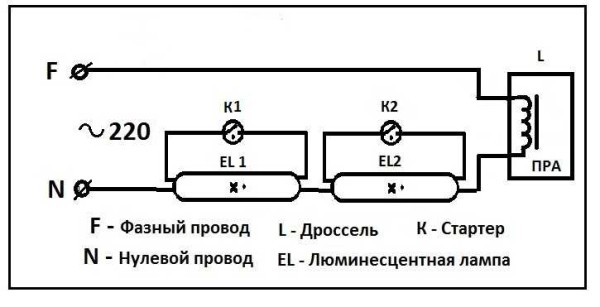

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Электронный балласт

Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.

Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая безстартерная схема включения.

На каждом устройстве с обратной стороны нанесена схема. По ней сразу понятно, сколько ламп к нему подключается. Информация продублирована и в надписях. Указывается мощность ламп и их количество, а также технические характеристики устройства. Например, блок на фото выше обслуживать может только одну лампу. Схема ее подключения есть справа. Как видите, ничего сложного нет. Берете провода, соединяете проводниками с указанными контактами:

• первый и второй контакты выхода блока подключаете к одной паре контактов лампы:
• третий и четвертый подаете на другую пару;
• ко входу подаете питание.

Все. Лампа работает. Ненамного сложнее схема включения двух люминесцентных ламп к ЭПРА (смотрите схему на фото ниже).

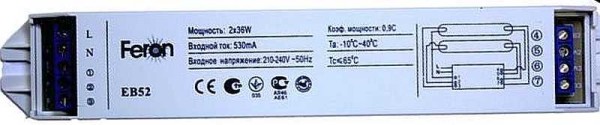

ЭПРА для двух ламп дневного света

Преимущества электронных балластников описаны в видео.

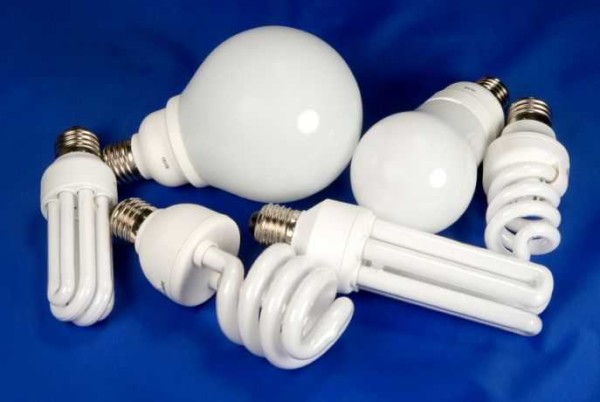

Это тоже люминесцентные лампы, только форма другая

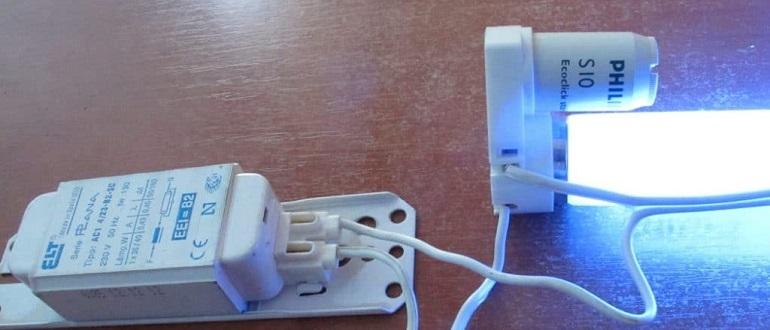

Дроссель (балласт) является обязательным атрибутом практически любого люминесцентного светильника. В этой статье мы рассмотрим, что это за прибор, как он работает и для чего вообще нужен дроссель в люминесцентных лампах.

Для чего нужна пускорегулирующая аппаратура

Прежде чем мы начнем разговор о дросселе, разберемся, что такое пускорегулирующая аппаратура и для чего она нужна. Для того чтобы ответить на эти вопросы, необходимо понять, как работает люминесцентная лампа (ЛДС). Взглянем на ее схематическое изображение.

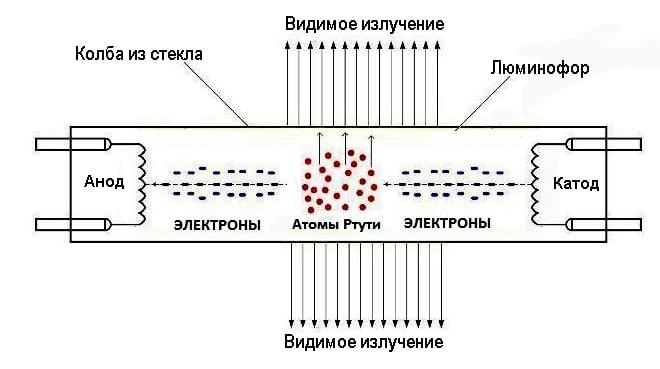

Схема, поясняющая устройство ЛДС

Перед нами стеклянная колба в виде трубки, в концы которой впаяны две спирали из вольфрама – анод и катод. Сама трубка заполнена инертным газом с небольшим добавлением ртути. Если на анод и катод подать рабочее напряжение, то лампа не засветится – слишком велико сопротивление инертного газа, и тока между электродами не будет.

Для того чтобы прибор запустить, необходимо разогреть спирали. Как только они разогреются, начнется термоэлектронная эмиссия, такая же, как в обычной электронной вакуумной лампе для радиоприемников. Между электродами начнет течь ток, а пары ртути станут излучать ультрафиолет. Попадая на люминофор, ультрафиолет заставляет его ярко светиться. Само же УФ излучение практически полностью поглощается стеклом и люминофором.

Пуск ДЛС обеспечивает специальный прибор – стартер, который кратковременно подает на спирали напряжение (о схеме его включения поговорим позже). Он является пусковой частью пускорегулирующей аппаратуры.

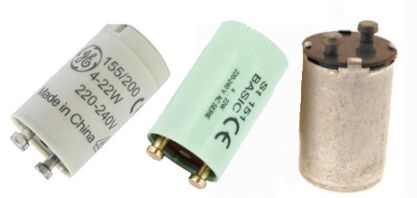

Стартеры для запуска ДЛС

Заставить лампу работать (как говорят, «запустить») можно и другим способом, кратковременно подав на электроды повышенное напряжение. Именно так и работают электронные пускорегулирующие аппараты, о которых поговорим позже.

Но после пуска ЛДС начинаются новые проблемы: тлеющий разряд в колбе переходит в дуговой и мгновенно приводит к короткому замыканию. Чтобы этого не произошло, ток через лампу во время ее работы необходимо ограничивать. Эту роль исполняет еще один прибор – электромагнитный балласт. Он является регулирующей частью пускорегулирующей аппаратуры.

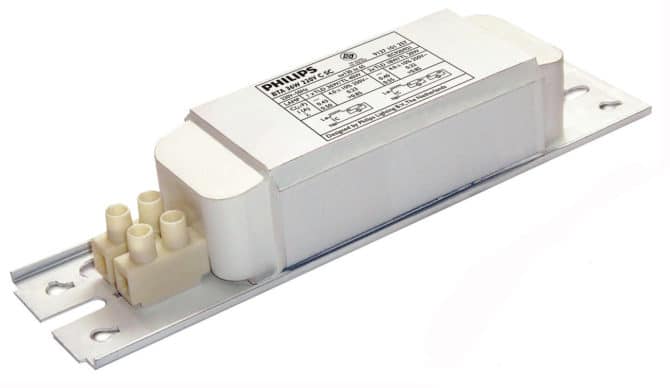

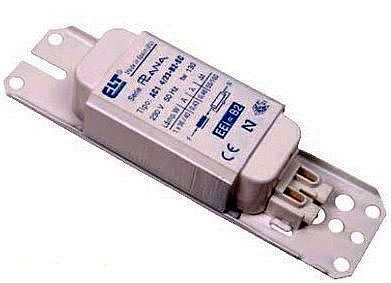

ЭмПРА для ЛДС мощностью 36 Вт

Важно! Мощность дросселя должна соответствовать мощности лампы. В противном случае лампа либо тут же погаснет, либо не запустится вовсе, либо сгорит.

Схема подключения люминесцентной лампы

Теперь пора узнать, как подключить ЛДС к дросселю и стартеру.

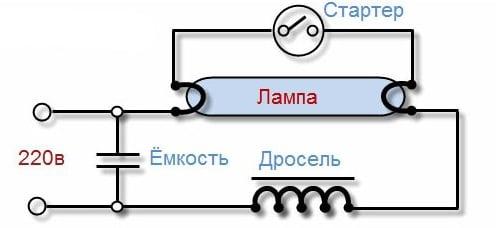

Схема подключения одной люминесцентной лампы

Как это работает? При подаче на светильник напряжения практически все оно, протекая через дроссель, прикладывается к стартеру, поскольку тока через саму лампу нет. За счет тлеющего разряда биметаллическая пластина в стартере разогревается и замыкает цепь, подавая на спирали полное напряжение сети. Тлеющий разряд в стартере гаснет, биметаллическая пластина остывает и размыкает цепь, но к этому времени спирали лампы уже разогреты. За счет обратной самоиндукции дроссель формирует короткий высоковольтный (около 1 кВ) разряд и зажигает лампу.

Важно! Если старта не произошло, то процесс пуска повторяется. Ты наверняка видел старые ЛДС, которые часами «моргают», не могут зажечься.

Теперь напряжение на стартере недостаточно для начала в нем тлеющего разряда, и в дальнейшей работе светильника он не участвует. В работу включается балласт, который ограничивает ток через газоразрядный прибор на заданном уровне. Величина его зависит от мощности дросселя. Именно поэтому я упоминал выше, что мощность дросселя должна соответствовать мощности ЛДС. В противном случае ток будет слишком мал или слишком велик.

Наглядная иллюстрация работы люминесцентного светильника со стартером и электромагнитным дросселем

Пару слов по поводу конденсатора, стоящего на входе схемы. Имея большую индуктивность, балласт потребляет не только активную, но и реактивную энергию, причем последняя расходуется впустую – на нагрев самого дросселя. Конденсатор, который называют компенсирующим, уменьшает расход реактивной энергии, увеличивая КПД конструкции и облегчая режим работы самого дросселя.

Можно ли подключить к одному дросселю две ЛДС? Тут все будет зависеть от рабочего напряжения самих ламп. Если они рассчитаны на напряжение 220 В, то придется собрать схему с двумя дросселями, точнее, собрать две схемы, которые я привел выше. Но если лампы рассчитаны на напряжение 110 В, то такое вполне возможно.

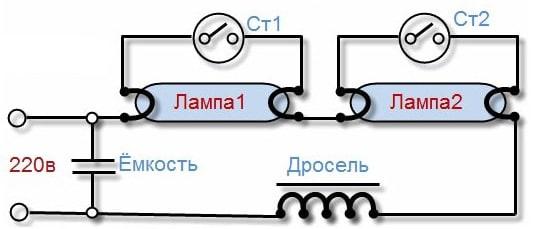

Схема подключения двух люминесцентных ламп к одному дросселю

Принцип работы этой схемы такой же, как и предыдущей, только каждый стартер отвечает за пуск своей ЛДС.

Нередко на дросселе отечественного производства можно увидеть аббревиатуру ЭмПРА. Именно так правильно называется электромагнитный дроссель – Электромагнитный Пускорегулирующий Аппарат.

Зачем нужен дроссель в схеме

В принципе, зачем нужен дроссель для ламп, мы выяснили: чтобы ограничить через них ток на рабочем уровне. Как он включается, мы тоже знаем. Осталось узнать, как и за счет чего он ограничивает ток, поэтому пора поговорить об устройстве дросселя и принципе его работы.

Дросселем в радиотехнике называют обмотку, навитую на сердечник того или иного типа. Но такой дроссель при частоте 50 Гц имеет относительно низкую индуктивность. Чтобы повысить индуктивность дросселя для люминесцентных ламп без увеличения его габаритов, применяют разомкнутый магнитопровод, оставляя между секциями пластин небольшие зазоры.

Дроссель для ЛДС – та же катушка индуктивности, но с незамкнутым магнитопроводом

Вполне очевидно, что дроссель будет выполнять свои функции только в цепи переменного тока.

Преимущества и недостатки электромагнитного дросселя

Теперь поговорим о преимуществах и недостатках. К преимуществам электромагнитного дросселя можно отнести:

1. Относительно невысокую стоимость.
2. Простоту конструкции.
3. Долговечность.

Недостатков у этого прибора, увы, немного больше. Это:

1. Большие массогабаритные показатели.
2. Мерцание лампы с удвоенной частотой питающей сети.
3. Гудение.
4. Низкий КПД из-за большого индуктивного сопротивления.
5. При отрицательных напряжениях может не запустить лампу.
6. Долгий запуск (от 1 до 3 сек.).
7. При тяжелом пуске лампа может долго «моргать», из-за чего у нее перегорают спирали.

Можно ли обойтись без него

Выше я писал, что дроссель – неотъемлемая часть пускорегулирующей аппаратуры, а значит, обойтись без него нельзя. Но дроссель дросселю рознь. Существуют приборы, которые ограничивают ток другим, электронным методом. Их называют ЭПРА – Электронный Пускорегулирующий Аппарат.

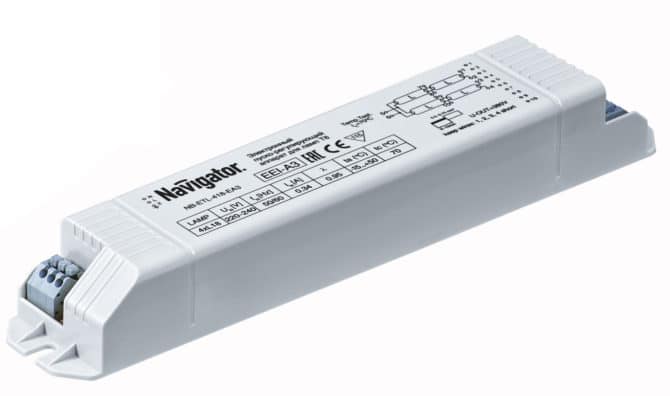

ЭПРА для люминесцентных ламп

Как видно из схемы, нанесенной на корпус прибора, этот может обслуживать сразу 4 ЛДС, причем для их пуска стартеры не потребуются. Оправдана ли замена ЭмПРА на ЭПРА? Безусловно, поскольку ЭПРА:

1. Имеет небольшие массогабариты.
2. Не гудит.
3. Не вызывает мерцания лампы с частотой сети.
4. Имеет высокий КПД (на 30-50% выше, чем у ЭмПРА).
5. Запускает ЛДС практически мгновенно.

Электронный дроссель сложнее и дороже электромагнитного, но цена вполне компенсируется достоинствами.

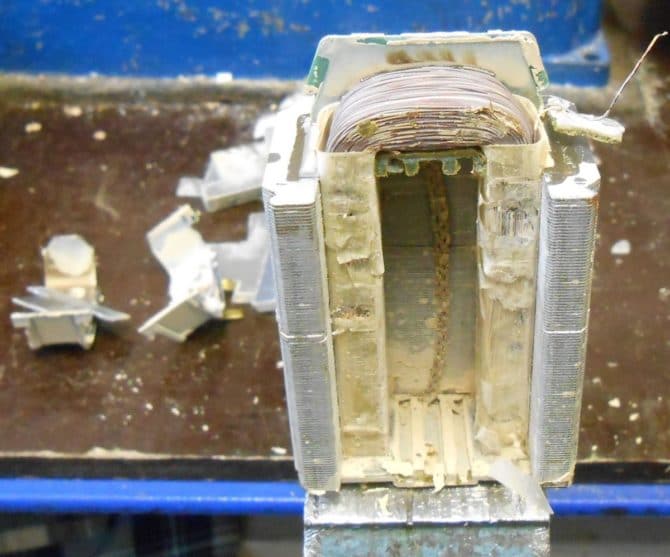

Типовые неисправности — замыкание, перегрев, обрыв

А теперь рассмотрим возможные неисправности электромагнитных дросселей и научимся их (дроссели) проверять. Самые распространенные неисправности ЭмПРА:

1. Перегрев. Обычно вызывается неправильной эксплуатацией (светильник не имеет вентиляции или стоит в жарком помещении), напряжением сети выше нормального и производственным браком (межвитковое замыкание).
2. Обрыв обмотки. Может быть вызван перегревом, механическим повреждением или просто производственным браком.
3. Замыкание. Может быть как межвитковое, так и полное. Причины те же: брак, перегрев, механическое повреждение.

Как проверить электромагнитный дроссель

Сделать это несложно, причем никаких измерительных приборов не потребуется. Достаточно собрать простую схему прямо на коленках, подключив лампу накаливания параллельно стартеру и через дроссель запитанную от розетки:

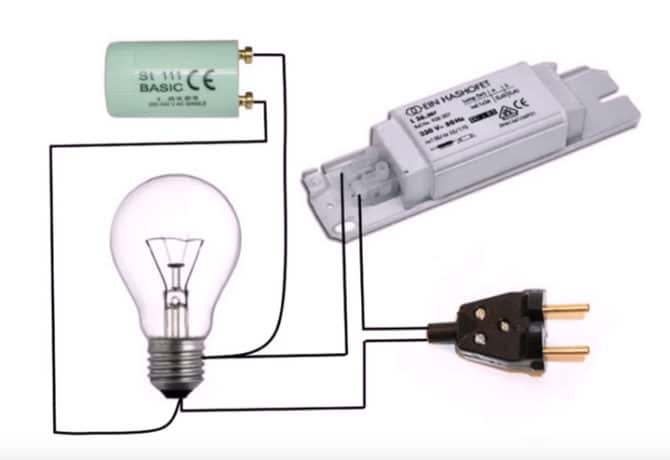

Схема проверки дросселя

Важно! Мощность лампы для проверки должна примерно равняться мощности проверяемого дросселя (балласта).

Итак, собираем схему, включаем. В результате видим:

1. Лампа не горит. В балласте обрыв.
2. Горит на полную яркость. Замыкание.
3. Моргает или горит вполнакала. Балласт, возможно, исправен.

Пусть теперь схема поработает хотя бы с полчаса. Если балласт нагрелся выше 70 градусов Цельсия, то, скорее всего, он имеет межвитковое замыкание. Такой прибор просто не запустит ЛДС, а если и запустит, то из него в скором времени пойдет дым.

Вот и подошла к концу беседа об электромагнитных дросселях. Теперь ты знаешь, для чего они нужны, как устроены и даже сможешь самостоятельно проверить этот простой, но такой необходимый прибор.

Ультрафиолетовая бактерицидная лампа может применяться для дезинфекционной обработки помещений как одна из мер против короновируса.

«Эффект обеззараживания основан на прямом губительном воздействии ультрафиолетовых лучей в спектре с длиной волны 200—300 нм и максимумом бактерицидного действия 260 нм … ультрафиолетовые лучи могут воздействовать не только на обычные бактерии, но и на споровые организмы и вирусы» — Справочник химика [1].

Подробную информацию об использовании ультрафиолетового излучения для обеззараживания можно найти в [2].

Профессиональные бактерицидные установки стоят недешево и предназначенные для них лампы в обычный патрон не вкрутишь. В этой статье пойдёт речь об изготовлении и применении недорогой бактерицидной лампы со стандартным патроном Е27 или Е14 с питанием от сети 220В на основе УФ лампы с цоколем 2G7 или G11 и электронного балласта б/у энергосберегающей лампы.

Меры предосторожности при использовании УФ-лампы.

1. Воздействие ультрафиолетового излучения на кожу приводит к ожогам разной степени, может вызывать рак кожи. При облучении глаз вызывает ожог роговицы. Ультрафиолет коротковолнового диапазона (100—280 нм) может проникать до сетчатки глаза. Обработка помещений должна проводиться только без людей!
2. При работе УФ ламп образуется озон, обладающий высокой токсичностью. После обработки помещение необходимо проветрить. Это не относится к УФ лампам из увиоливого стекла, не генерирующим озон по причине поглощения стеклом спектра излучения, создающего молекулы озона.
3. Многие полимеры, используемые в товарах широкого потребления, деградируют под действием УФ-света. Не рекомендуется надолго оставлять изделия из полимеров вблизи работающих УФ ламп.

1. Если мощность лампы и балласта совпадают, задача проста: подключить лампу к балласту и прикрепить к корпусу.
2. Если мощность лампы больше мощности балласта, если повезёт, работать будет, но не на полную мощность, а в соответствии с мощностью балласта. Балласт ограничивает выходной ток, поэтому подключение ламп избыточной мощности не выведет его из строя.
3. Если мощность лампы меньше — требуется вмешательство в конструкцию балласта с целью уменьшения мощности. Об этом — следующий раздел.

Устройство и работа электронных балластов.

На эту тему написано немало статей. Рассмотрим первую схему из статьи «Схемы, устройство и работа энергосберегающих ламп» [3].

Рисунок 1: cхема электронного балласта лампы.

Из всех элементов схемы нас интересуют:

1. Лампа. На схеме обозначены её катоды LMP1, LMP2. Сюда будем подсоединять УФ-лампу.
2. Пусковой конденсатор С3. Во время запуска, напряжение на конденсаторе C3 достигает порядка 600В. Если колба энергосберегающей лампы была повреждена, вероятен выход из строя конденсатора C3 и транзисторов. Поэтому, при использовании балласта от неисправной лампы, необходимо проверить их исправность. Да и все остальные детали желательно проверить до первого включения.
3. Терморезистор RT1 с положительным температурным коэффициентом сопротивления, также называемый позистором или PTC. Устанавливается в некоторых лампах. Он предотвращает перенапряжение на выходе преобразователя: в момент поджига лампы он холодный и протекающий через него ток разогревает катоды лампы, чтобы облегчить запуск, снизить износ, потом PTC нагревается, увеличивает своё сопротивление и не препятствует дальнейшей работе лампы.
4. Предохранитель F1, необходимый для обеспечения пожаробезопасности.
5. Выходной дроссель L1. Ограничивает ток через лампу.
6. Трансформатор обратной связи TR1. Намотан на ферритовом кольце и является насыщающимся. От его параметров зависит частота генерации, а от неё — индуктивное сопротивление дросселя и ток через лампу.

В документе «Electronic Lamp Ballast Design» [4] приведена методика расчёта электронных балластов при разработке с нуля. При переделке готовых электронных балластов пригодятся формулы:

1. Формула (1) на с. 3 — зависимость индуктивного сопротивления от частоты.
2. Формула (3) на с. 3, и ненумерованная чуть ниже, связывающие индуктивность дросселя и ток через лампу.
3. Формула (16) на с.8, определяющая частоту генерации.
4. Формула (18) на с.10, связывающая ток протекающий через лампу с числом витков первичной обмотки и периметром сердечника трансформатора обратной связи. Ток протекающий через лампу равен току первичной обмотки.

Методика переделки электронных балластов под любую нужную мощность (в меньшую сторону)

1. Определение тока. Измерьте напряжение U на штатной колбе б/у лампы, мощность которой P1 указана на корпусе. Ток I1 = P1 / U1. Если колба б/у лампы неисправна, примем допущение, что напряжение U1 на старой и новой U2 лампах примерно равны U1 = U2. Ток УФ-лампы I2 = P2 / U2. Соотношение токов I1/I2 определяет изменение числа витков первичной обмотки трансформатора обратной связи.
2. Домотка первичной обмотки трансформатора обратной связи. Посчитайте количество витков первичной обмотки Np. Нужно домотать N = Np * (I1/I2 — 1) витков.
3. Добавление обратных диодов в базовые цепи транзисторов. Напряжение и ток диодов малы, поэтому годятся почти любые быстрые диоды. Например, UF4007 или аналогичные, из других б/у балластов.
4. Добавление терморезистора (если его не было) параллельно пусковому конденсатору.
5. Добавление предохранителя F1 (если его не было). Номинальный ток предохранителя Iпр = 2P / Uсети выбирается по расчетному току нагрузки с учетом пусковых токов. Можно брать из других б/у балластов такой же или большей мощности.
6. Испытание. Проводить в защитных очках.

1. Временно подключить УФ-лампу. При первом включении подсоединить лампу накаливания мощностью 60-100 Вт последовательно с фазой питающей сети для предотвращения выхода из строя балласта в случае допущенных ошибок.
2. Кратковременно включить питание без добавочной лампы, измерить ток, сравнить с рассчитанным.
3. Сравнить реальную мощность на лампе с номинальной.
4. Если номинальная мощность превышена на 2Вт и более, домотать ещё 1 виток первичной обмотки трансформатора обратной связи и повторить этот пункт.

Методика изготовления бактерицидной лампы

1. Разборка лампы. Подогрейте корпус феном в области шва чтобы пластмасса стала эластичнее, просуньте тупой нож или плоскую отвёртку и отожмите защёлки.
2. Доработка балласта — описана выше, делается при несовпадении мощностей УФ-лампы и балласта.
3. Удаление колбы. Отсоедините выводы колбы от платы балласта. Подогрейте феном клей, которым приклеена колба, и расковыряйте его ножом, чтобы отделить колбу от корпуса.
4. Доработка корпуса и установка УФ-лампы. Конкретные действия зависят от конструкции корпуса. В моём случае оказалось достаточно срезать часть пластика и сделать отверстия для выводов УФ-лампы. После припаивания проводов УФ лампа оказалась достаточно хорошо зафиксирована. Если планируется замена УФ-ламп, установите патрон.
5. Сборка лампы. Проложите прокладку из изолирующего материала между платой и выводами УФ-лампы / патрона и соедините половинки корпуса.

Демонстрация предложенной методики.

Лампа ультрафиолетовая ESL-PL-9/UVCB/2G7/CL (аналог ДКБУ-9) мощностью 9Вт. Напряжение в лампе 60±6В.

Электронный балласт от лампы Happy Light мощностью 15 Вт. Колба неисправна.

Измеренное значение мощности 8,08Вт отличается в меньшую сторону от номинальных 9 Вт, что допустимо, т. к. незначительно влияет на эффективность и не снижает надёжность.

Рисунок 2: Крышка корпуса до доработки

Рисунок 3: Трансформатор обратной связи с домотанной первичной обмоткой.

Уф лампа викуличатир как соединить

Ультрафиолетовая бактерицидная лампа может применяться для дезинфекционной обработки помещений как одна из мер против короновируса.

«Эффект обеззараживания основан на прямом губительном воздействии ультрафиолетовых лучей в спектре с длиной волны 200—300 нм и максимумом бактерицидного действия 260 нм … ультрафиолетовые лучи могут воздействовать не только на обычные бактерии, но и на споровые организмы и вирусы» — Справочник химика [1].

Подробную информацию об использовании ультрафиолетового излучения для обеззараживания можно найти в [2].

Профессиональные бактерицидные установки стоят недешево и предназначенные для них лампы в обычный патрон не вкрутишь. В этой статье пойдёт речь об изготовлении и применении недорогой бактерицидной лампы со стандартным патроном Е27 или Е14 с питанием от сети 220В на основе УФ лампы с цоколем 2G7 или G11 и электронного балласта б/у энергосберегающей лампы.

Меры предосторожности при использовании УФ-лампы.

1. Воздействие ультрафиолетового излучения на кожу приводит к ожогам разной степени, может вызывать рак кожи. При облучении глаз вызывает ожог роговицы. Ультрафиолет коротковолнового диапазона (100—280 нм) может проникать до сетчатки глаза. Обработка помещений должна проводиться только без людей!
2. При работе УФ ламп образуется озон, обладающий высокой токсичностью. После обработки помещение необходимо проветрить. Это не относится к УФ лампам из увиоливого стекла, не генерирующим озон по причине поглощения стеклом спектра излучения, создающего молекулы озона.
3. Многие полимеры, используемые в товарах широкого потребления, деградируют под действием УФ-света. Не рекомендуется надолго оставлять изделия из полимеров вблизи работающих УФ ламп.

1. Если мощность лампы и балласта совпадают, задача проста: подключить лампу к балласту и прикрепить к корпусу.
2. Если мощность лампы больше мощности балласта, если повезёт, работать будет, но не на полную мощность, а в соответствии с мощностью балласта. Балласт ограничивает выходной ток, поэтому подключение ламп избыточной мощности не выведет его из строя.
3. Если мощность лампы меньше — требуется вмешательство в конструкцию балласта с целью уменьшения мощности. Об этом — следующий раздел.

Устройство и работа электронных балластов.

На эту тему написано немало статей. Рассмотрим первую схему из статьи «Схемы, устройство и работа энергосберегающих ламп» [3].

Рисунок 1: cхема электронного балласта лампы.

Из всех элементов схемы нас интересуют:

1. Лампа. На схеме обозначены её катоды LMP1, LMP2. Сюда будем подсоединять УФ-лампу.
2. Пусковой конденсатор С3. Во время запуска, напряжение на конденсаторе C3 достигает порядка 600В. Если колба энергосберегающей лампы была повреждена, вероятен выход из строя конденсатора C3 и транзисторов. Поэтому, при использовании балласта от неисправной лампы, необходимо проверить их исправность. Да и все остальные детали желательно проверить до первого включения.
3. Терморезистор RT1 с положительным температурным коэффициентом сопротивления, также называемый позистором или PTC. Устанавливается в некоторых лампах. Он предотвращает перенапряжение на выходе преобразователя: в момент поджига лампы он холодный и протекающий через него ток разогревает катоды лампы, чтобы облегчить запуск, снизить износ, потом PTC нагревается, увеличивает своё сопротивление и не препятствует дальнейшей работе лампы.
4. Предохранитель F1, необходимый для обеспечения пожаробезопасности.
5. Выходной дроссель L1. Ограничивает ток через лампу.
6. Трансформатор обратной связи TR1. Намотан на ферритовом кольце и является насыщающимся. От его параметров зависит частота генерации, а от неё — индуктивное сопротивление дросселя и ток через лампу.

В документе «Electronic Lamp Ballast Design» [4] приведена методика расчёта электронных балластов при разработке с нуля. При переделке готовых электронных балластов пригодятся формулы:

1. Формула (1) на с. 3 — зависимость индуктивного сопротивления от частоты.
2. Формула (3) на с. 3, и ненумерованная чуть ниже, связывающие индуктивность дросселя и ток через лампу.
3. Формула (16) на с.8, определяющая частоту генерации.
4. Формула (18) на с.10, связывающая ток протекающий через лампу с числом витков первичной обмотки и периметром сердечника трансформатора обратной связи. Ток протекающий через лампу равен току первичной обмотки.

Методика переделки электронных балластов под любую нужную мощность (в меньшую сторону)

1. Определение тока. Измерьте напряжение U на штатной колбе б/у лампы, мощность которой P1 указана на корпусе. Ток I1 = P1 / U1. Если колба б/у лампы неисправна, примем допущение, что напряжение U1 на старой и новой U2 лампах примерно равны U1 = U2. Ток УФ-лампы I2 = P2 / U2. Соотношение токов I1/I2 определяет изменение числа витков первичной обмотки трансформатора обратной связи.
2. Домотка первичной обмотки трансформатора обратной связи. Посчитайте количество витков первичной обмотки Np. Нужно домотать N = Np * (I1/I2 — 1) витков.
3. Добавление обратных диодов в базовые цепи транзисторов. Напряжение и ток диодов малы, поэтому годятся почти любые быстрые диоды. Например, UF4007 или аналогичные, из других б/у балластов.
4. Добавление терморезистора (если его не было) параллельно пусковому конденсатору.
5. Добавление предохранителя F1 (если его не было). Номинальный ток предохранителя Iпр = 2P / Uсети выбирается по расчетному току нагрузки с учетом пусковых токов. Можно брать из других б/у балластов такой же или большей мощности.
6. Испытание. Проводить в защитных очках.

1. Временно подключить УФ-лампу. При первом включении подсоединить лампу накаливания мощностью 60-100 Вт последовательно с фазой питающей сети для предотвращения выхода из строя балласта в случае допущенных ошибок.
2. Кратковременно включить питание без добавочной лампы, измерить ток, сравнить с рассчитанным.
3. Сравнить реальную мощность на лампе с номинальной.
4. Если номинальная мощность превышена на 2Вт и более, домотать ещё 1 виток первичной обмотки трансформатора обратной связи и повторить этот пункт.

Методика изготовления бактерицидной лампы

1. Разборка лампы. Подогрейте корпус феном в области шва чтобы пластмасса стала эластичнее, просуньте тупой нож или плоскую отвёртку и отожмите защёлки.
2. Доработка балласта — описана выше, делается при несовпадении мощностей УФ-лампы и балласта.
3. Удаление колбы. Отсоедините выводы колбы от платы балласта. Подогрейте феном клей, которым приклеена колба, и расковыряйте его ножом, чтобы отделить колбу от корпуса.
4. Доработка корпуса и установка УФ-лампы. Конкретные действия зависят от конструкции корпуса. В моём случае оказалось достаточно срезать часть пластика и сделать отверстия для выводов УФ-лампы. После припаивания проводов УФ лампа оказалась достаточно хорошо зафиксирована. Если планируется замена УФ-ламп, установите патрон.
5. Сборка лампы. Проложите прокладку из изолирующего материала между платой и выводами УФ-лампы / патрона и соедините половинки корпуса.

Демонстрация предложенной методики.

Лампа ультрафиолетовая ESL-PL-9/UVCB/2G7/CL (аналог ДКБУ-9) мощностью 9Вт. Напряжение в лампе 60±6В.

Электронный балласт от лампы Happy Light мощностью 15 Вт. Колба неисправна.

Измеренное значение мощности 8,08Вт отличается в меньшую сторону от номинальных 9 Вт, что допустимо, т. к. незначительно влияет на эффективность и не снижает надёжность.

Рисунок 2: Крышка корпуса до доработки

Рисунок 3: Трансформатор обратной связи с домотанной первичной обмоткой.

Рисунок 4: Тестовое подключение УФ-лампы к балласту.

Рисунок 5: Подключение щупов осциллографа.

Рисунок 6: Осциллограммы тока и напряжения.

Рисунок 7: Осциллограмма мощности.

Рисунок 8: Доработанная крышка корпуса с установленной УФ-лампой

Рисунок 9: Окончательное подключение УФ-лампы к балласту.

Рисунок 10: Готовая лампа.

Рисунок 11: Работающая лампа.

УФ-комапакт — помогите спарить его с балластом

Помогите советом. Имеем компакт УФ-лампу на 9 Вт (по-моему G24? с двумя контактами) и ЭПРА 1х30 Вт На ней четыре выхода. Вопрос, как подключить эту лампу? Перепробовал все возможные варианты — не горит. Пробовал балласт от энергосберегайки на 15 Вт (два крайних провода)- тот же результат. Вставляю в настольную лампу — работает. ПОМОГИТЕ подключить! Срочно надо сделать погружной УФ-стерилизатор.

Лампа с 2 контактами (G23) имеет внутренний стартёр и включается через дроссель. Вряд ли она подойдёт для стерилизатора, скорее всего это лампа для детектора валюты.

Ну если написано бактерицидная. Можно попробовать расковырять цоколь, вытащить стартёр и подключить к ЭПРА (только не 15 и не 30 Вт) 4-мя проводами. А вообще для таких ламп есть соотв. дроссели.

Изменено 17.8.09 автор A__lex

Конечно интересно, но если только подсоединить два крайних провода, то это я уже проходил — не горит. Подключал к 15 Вт балласту от ЭСЛ.

Все-таки подстрахуюсь. ВЫ имеете ввиду вот такую лампу?

Изменено 18.8.09 автор tigrenok

делал проще, брал лампу такуюже с 2 контактами на 9w и сберегайку на 11W разбирал сберегайку, вытаскил внутренности(плату) на ней 4 усика как на эпра, подключал к 1 и 3 или 4 и 2 такая вообщем последовательность, точно не помню, всё работает нормульно.

Бактерицидная Ультра фиолетовая лампа.

Всем привет, сегодня руки дошли до актуальной темы, борьба с вирусом и бактериями. Собрал из подручных материалов, как и обещал, лампу с необходимым спектром излучения, для уничтожения вышеописанных. Мощность 30 ватт.

Ультрафиолетовая лампа для фоторезиста из ДРЛ-125. Подробная инструкция

За кварцевым излучением давно укрепилось звание отличного дезинфектора. Процедура его использования знакома практически каждому из нас. Однако сфера распространения прибора вышла за границы медицинских учреждений — кварцевая лампа для дома сегодня пользуется большой популярностью. Но здесь подбирается особый вид устройств для каждого помещения — этот обзор поможет понять, какую именно лампу следует приобрести.

Особенности работы прибора

Кварцевые лампы для домашнего использования внешне представляют собой электрическую лампу, которая имеет колбу из кварцевого стекла. В отличие от своих «серьезных» медицинских собратьев, такое устройство будет небольшого размера, что позволяет использовать его как для дезинфекции отдельного помещения, так и самого человека. Поэтому большинство таких приборов — портативные.

Все дело в принципе работы — излучаемом ею ультрафиолете. Его волны убивают ДНК болезнетворных микробов, грибов, вирусов и бактерий, нарушая их внутриклеточный синтез. Однако есть и обратная сторона медали — озон, который в больших количествах уже опасен для человека. Это обстоятельство указывает на то, что пользоваться кварцевой лампой надо очень осторожно.

Виды ультрафиолетовых ламп

Ультрафиолетовые лампы делятся по нескольким параметрам. Они могут быть озоновыми – такой прибор посредством ультрафиолета способствует выделению озона из кислорода. При работе такого устройства важно как можно чаще подвергать проветриванию помещение, т. к. этот газ в больших количествах вредит организму. Так же ультрафиолетовая лампочка может быть безозоновой. На колбе такого прибора нанесено специальное покрытие, которое препятствует выработке озона.

Следующая классификация – мобильность. Устройства могут быть переносного и стационарного исполнения.

По параметрам функционирования могут быть открытыми и закрытыми. Для кварцевания в медицинских учреждениях используются открытые устройства – от ультрафиолетового излучения здесь ничто не защищает и оно рассеивается по всему помещению. Использование их, если в комнате находятся люди или животные, запрещено. Закрытыми (или рециркуляторами) обрабатываются определенные объекты. При работе подобного типа ламп покидать помещение не требуется.

Виды аппаратов

Будущему владельцу стоит знать, что существует несколько видов таких устройств:

• обычная лампа-кварцеватель;
• бактерицидного характера;
• безозоновый аппарат.

Что представляет собой самое простое устройство? Этот прибор в классическом варианте просто выделяет в воздух озон, что и дезинфицирует его. Следует соблюдать такие меры безопасности — выходить из помещения в момент ее действия, а после проветривать её. Табу наложено и на просмотр лампы без специально предназначенных очков — они обычно идут с прибором в комплекте, иначе такое излучение окажется опасным для зрения.

Кварцевая лампа открытого типа

А кварцевая бактерицидная лампа делается из особого стекла — увиолевого вида. Это помогает выделять в окружающую среду меньше озоновой составляющей, но также убийственно воздействовать на микроорганизмы чужеродного происхождения. По сути дела, такой вариант даже не кварцевый, но ошибочное название прочно вошло в обиход.

Бактерицидные лампы с амальгамным покрытием

Наконец, безозоновый аналог и вовсе изготавливается из кварцевого, но при этом обработанного специальным составом стекла. Речь идет о диоксиде титана — он не дает озону выделяться в окружающее пространство в больших количествах.

Домашняя модель кварцевой лампы — предпочтительно, два последних варианта. Такой выбор обусловлен вопросами безопасности. Но отдельным вопросом в этой теме стоят еще и настенные облучатели, которые являются аналогом привычного кварцевого аппарата.

Конструктивное устройство прибора кварцевой лампы делит её на два типа — открытых и экранированных моделей. Запрет на нахождение во время работы лампы в одной комнате с ней распространяется именно на первые. А во время воздействия экранированных моделей можно присутствовать с ними в одной комнате — такие аппараты уже относят к бытовым приборам.

Экранированная модель — это кварцевая лампа закрытого типа. Другое название — рециркулятор (связано с тем, что лучи находятся внутри корпуса и не выходят наружу). Там же очищается и прогоняемый через прибор воздух.

Кварцевая лампа закрытого типа

У разных моделей будет различная мощность — некоторые способны за час прогнать до ста кубометров воздуха. При этом бактерицидная эффективность работы аппарата доходит до 99%.

Как раз вот эти лампы могут работать в постоянном режиме — их можно не выключать до 7 дней.

УФ лампа своими руками

Кварцевание дома – один из способов обезопасить свою квартиру от непрошенных гостей – патогенных микроорганизмов. Достижению этой цели может помочь антибактериальная ультрафиолетовая лампа своими руками.

Бактерицидная лампа своими руками – не такая уж сложная задача, как может показаться на первый взгляд.

Для изготовления кварцевого светильника своими руками будет необходима лампа ДРЛ с мощностью до 125 Вт. Такой лампочки хватит для обработки небольшого помещения. В случае, если требуется лампа для домашнего применения для большей площади, необходимо взять более мощный прибор. Выбранную лампу требуется обернуть тканью. Затем молотком разбить внешнюю колбу, не затрагивая при этом внутреннюю часть.

Внимание! При работе обязательно воспользуйтесь очками для защиты глаз и перчатками, чтобы защитить от порезов руки. Будьте аккуратны.

Так как лампа содержит ртуть, нужно проявить максимальную осторожность. После удаления внешней части лампы, оставшаяся часть как раз и будет являться аппаратом для кварцевания помещений. Затем она подсоединяется к дросселю. Также можно соединить ее последовательным способом с накаливательной лампой. Сборка облучателя рециркулятора воздуха ультрафиолетового бактерицидного возможна на основе обычной настольной лампы. Полученная лампа для кварцевания квартиры должна использоваться только в отсутствие жителей дома. Нежелательным применение будет и для растений.

Техника безопасности при применении уф лампы для дома

При использовании лампы, обеззараживающей воздух для дома, необходимо соблюдение следующих рекомендаций:

• при первом применении кварцевого излучателя, время процедуры должно быть ограничено двумя минутами;
• постепенно период воздействия может наращиваться вплоть до достижения максимального времени в 25 минут;
• Необходимо выдерживать рекомендованное производителем расстояние до излучателя;
• Обязательно использование средств для защиты глаз;
• При использовании облучателя необходимо проконсультироваться с врачом и строго следовать его рекомендациям;
• Следуйте рекомендациям в инструкции , сколько кварцевать комнату;
• Включая лампу для дезинфекции, строго соблюдайте правила пользования электроприборами.

Читать также: Ремонт старой ручной механической дрели

Сфера применения

Кому и зачем нужен подобный прибор? Актуальность приобретения особо возрастает в тех семьях, где живет постоянно болеющий ребенок, пожилой человек или тот, который страдает хроническими заболеваниями. Используют кварцевые лампы, предназначенные для дезинфекции помещения, и в разгар сезона воздушно-капельных инфекций.

Кроме борьбы с вирусами кварцевое облучение способно лечить заболевания:

• суставов (в том числе, и артрит);
• дыхательных органов (например, состояния бронхитов);
• ангину;
• поражения кожи (в том числе, раны, язвы и ожоги);
• другие кожные заболевания.

Однако перед каждым использованием следует проконсультироваться с доктором (тем более, что у каждого организма на подобное облучение индивидуальная реакция). А есть и серьезные противопоказания, которые делают применение невозможным:

• язвенные болезни желудка;
• заболевания крови;
• почечная недостаточность;
• онкологические заболевания;
• туберкулез.

Наличие любой из этих проблем делает использование прибора невозможным. В любом случае, даже в разрешенных случаях применение и дозировку такого аппарата строго регламентирует врач.

Лечение псориаза кварцевой лампой

Правила эксплуатации

Во время процесса кварцевания открытыми приборами запрещено находиться в одной с ним комнате не только людям — инструкция по применению предписывает выводить животных и выносить растения. Существуют и другие определенные правила, которых следует придерживаться. После включения аппарата надо уйти из помещения, плотно закрыв за собой дверь. Следить, чтобы никто не заходил в обрабатываемое помещение – нарушения чреваты негативным воздействием на ткани кожи и глаз. Кроме того, из-за постоянного воздействия УФ-лучей со временем выцветут некоторые предметы интерьера.

Производители предлагают следующие локации прибора:

• светильники на потолке;
• настенные варианты;
• настольные;
• переносные.

Не имеет значение, где расположен прибор — воздействие будет одинаково максимально эффективным.

Еще немного информации о том, как пользоваться различными видами ламп.

1. УФ-лучи будут проявлять свои свойства только на открытых участках. Значит, предметы, находящиеся в тени, не попадут в зону воздействия.
2. Также важно вытирать пыль потому, что микробы погибнут только в верхнем слое — лучи не смогут проникнуть глубоко внутрь.
3. Домашняя кварцевая открытая лампа должна работать не постоянно, а по определенному графику.
4. Мощность прибора подбирается в зависимости от размеров комнаты.
5. Рециркуляторы, ввиду работающих внутри вентиляторов, могут быть источником шума. Еще один минус таких устройств — они редко производятся в мобильных вариантах.
6. Для удобства обработки разных помещений можно приобрести прибор двойного действия — он будет переключаться с режима открытого кварцевания в рециркуляционный.
7. Бактерицидные кварцевые лампы направленного действия направлены на оказание терапевтического воздействия. Их низкая мощность не вредит здоровью — об этом говорит показание к использованию даже у младенцев. Например, компактный и мобильный аппарат «Солнышко» позволяет проводить оздоровительные процедуры.

Схемы подключения УФ

Сначала рассмотрим схемы, которые требуют соединения проводов в электрическую цепь. Также для их построения потребуется основа или подставка:

Сделать стационарный светильник с УФ – лампой не составит труда. Для монтажа простейшего устройства потребуется люминесцентная лампа типа ДРЛ-250. Из нее получится отличный источник ультрафиолетового света. Кроме этого понадобится:

Конструкция лампы ДРЛ подразумевает две оболочки. Для проекта УФ-лампы внешнюю оболочку необходимо убрать. При этом работать нужно очень аккуратно, чтобы не повредить внутреннюю оболочку.

ВНИМАНИЕ!

Снять верхний слой лампы аккуратно помогут обычные слесарные тиски и мокрая тряпка. ДРЛ-250 оборачивают в смоченную ткань и зажимают в тиски. Это позволяет избавиться от внешнего слоя лампы, не поранившись осколками.

Очищенную заготовку тщательно обрабатывают спиртом или растворителем. После высыхания лампы на нее надевают защитную алюминиевую сетку. Ее можно извлечь из конструкций старых осветительных приборов. Готовое изделие можно прикрепить к штативу. В этом случае лампа станет переносной.

READ Как подключить наушники harper к айфону

Вторая схема сборки УФ-лампы будет полезна для женщин. Она решает проблему постоянных визитов к маникюрному мастеру для нанесения гель лака на ногти. По сути это специальная сушильная камера, в которой происходит быстрое затвердевание лака под действием ультрафиолета. Для сборки устройства потребуется:

Рассмотрим алгоритм сборки сушильной камеры на УФ диодах:

Данная схема сложнее всех остальных. Для нее потребуются минимальные знания электротехники, а также навыки пайки.

Самостоятельное изготовление лампы

Кварцевая лампа своими руками — это вполне достижимый результат. Единственное требование — иметь представления об электросхемах. Для самостоятельного изготовления устройства в качестве материалов понадобятся ДРЛ-лампа и настольный светильник, а из инструментов — дроссель и молоток (можно заменить плоскогубцами). Далее, действуем так.

1. Работы проводятся на улице: молотком осторожно разбивается внешняя колба помещенной в целлофан ДРЛ-лампы. Осколки надо будет выкинуть в бак с мусором. Останется запаянная трубка — это и будет кварцевый излучатель.
2. К остаткам от лампы ДРЛ при помощи дросселя подключается лампа накаливания (подойдет мощность в 500 Вт).
3. Результат монтируется в любой удобный настольный светильник (желательно такой, в котором излучательный поток можно направить в нужную сторону).

Кварцевый излучатель готов, однако ультрафиолет от такой «самоделки» очень опасен. Поэтому его стоит использовать для обеззараживания, предварительно убедившись, что в комнате не осталось живых организмов. Есть и определенные требования к технике безопасности.

1. Изделие подключается к удлинителю, провод которого протягивается под плотно закрытой дверью.
2. Штекер включается в розетку в соседней комнате.
3. Период работы прибора не должен превышать получаса.
4. Заходить в комнату можно только через час и открыть окно для проветривания.
5. Помещением можно пользоваться только, когда запах исчезнет.

Кварцевое ламповое устройство станет полезным приобретением, не принося никакого вреда при правильном использовании. От его работы в плане здоровья выиграют все члены семьи.

Домашняя кварцевая лампа

Этот прибор, несмотря на его, казалось бы, сугубо медицинскую «прописку», может найти применение и в быту. Взять хотя бы кварцевание жилых помещений в сезон обострения ОРВИ; один мой знакомый с помощью этого аппарата победил грибок в погребе своего дома.

Мощные заводские кравцевые облучатели комплектуются лампами типа ДРТ. Именно недоступность последних и сподвигла меня на поиски аналогов. Очень скоро под руку попались… всем хорошо известные лампы ДРЛ:

Согласно паспорта: «…источником света в лампах ДРЛ является кварцевая горелка, помещенная в стеклянную колбу, покрытую люминофором и заполненную инертным газом».

Подготовка ДРЛ-ки для работы в новом качестве заключается в следующем: в месте стыка цоколя и баллона лампы стеклорезом или куском твердого сплава делаем кольцевой надрез на стекле:

Далее, поместив баллон лампы в тряпку, надев очки и рукавицы на руки, осторожно нетяжелым предметом, например, пассатижами, постукиваем по баллону, добиваясь его повреждения (внутренности должны остаться целыми!); в итоге у нас получается:

Аккуратно удаляем остатки стекла возле цоколя — лампа готова к работе. Осторожно, желательно – круглогубцами, вкручиваем горелку в патрон Е40:

и собираем электрическую схему включения лампы:

Дроссель подбирается исходя из мощности ДРЛ-ки. Кстати, во всей конструкции он – самая дорогостоящая деталь. Если лампы стоят порядка 200-250 рублей, то дроссели – 850-1000. Мне попадалась информация, что в качестве ограничителя тока для ДРЛ-250 можно использовать батарею бумажных конденсаторов общей емкостью 40 микрофарад на напряжение не ниже 250 Вольт. Использовать же в виде балласта воздушные ТЭНы или нихромовые спирали не рекомендую – это заметно усложняет устройство в целом и делает его менее безопасным.

В моем варианте получилась вот такая конструкция:

Как видите, патрон установлен на крышке дросселя, к ней же по периметру заклепками я прикрепил импровизированный отражатель из куска оцинковки.

В таком виде лампа работает у меня уже почти год, как говорится, без всяких нареканий и поломок.

Для чего вообще нужна такая лампа? Бактерицидная УФ-лампа разрушает структуру ДНК вирусов, бактерий и других микроорганизмов, чтобы потерять способность воспроизводиться, а затем убивает вирусы, бактерии и другие микробы. Как следствие — исчезает нежелательная микрофлора (даже плесень) и неприятный запах. Вот их главные особенности:

• Ультрафиолет UVC может убить подавляющее большинство бактерий и других микроорганизмов в воздухе и в воде.
• Особенно ценно то, что ультрафиолет может убить некоторые вирусы, которые трудно убить обычными химическими методами, такими как хлорирование.
• Лампы широко используется в холодильниках, микроволновках, сушильных шкафах и других приборах.

В интернете довольно мало информации о бактерицидных лампах UV-C, встречающихся в продаже на Алиэкспресс. Единственное, что удалось найти, — это информацию о специальных больничных лампах, которые очень дороги и не легко доступны.
