Виды, устройство и принцип работы рулевых реек на автомобилях

Рулевые рейки — ключевой элемент системы управления автомобилем, обеспечивающий точность и отзывчивость. В статье рассмотрим виды рулевых реек, их устройство и принцип работы, что поможет лучше понять функционирование этой важной части автомобиля. Знание особенностей рулевых реек способствует осознанному выбору автомобиля и упрощает диагностику и обслуживание, что повышает безопасность на дороге.

Разновидности

Существует четыре основных типа рулевых реек, которые различаются по принципу функционирования. Эти устройства находят широкое применение в автомобилях, что свидетельствует о их высоком качестве.

Рулевая рейка служит связующим звеном между водителем и колесами. При повороте руля она определяет угол и скорость поворота колес, что позволяет выполнять различные маневры, такие как разворот.

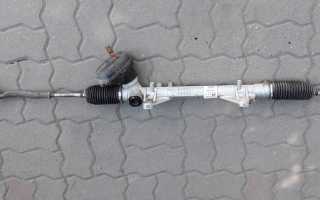

Рулевая рейка располагается между рулевым колесом и колесами, преобразуя вращение вала руля в горизонтальное движение тяг.

Ранее в автомобилях использовались исключительно червячные механизмы, которые впоследствии были заменены рулевыми рейками. Однако рулевая рейка представляет собой не просто усовершенствованную версию червячных устройств, а совершенно новую концепцию рулевого управления.

Первое упоминание о рулевых рейках в автомобилях относится к 19 веку. В то время конструкция была довольно простой: шестерня на рулевом валу соединялась с рейкой. Тем не менее, рейка не завоевала популярность, так как автомобили начали оснащаться более сложными механизмами, включая червячные. Лишь в конце 20 века инженеры вновь обратили внимание на реечный механизм, и его применение в автомобилях стало успешным. Рулевые рейки продолжают развиваться и совершенствоваться.

Существует четыре типа рулевых реечных механизмов:

• механические;
• электрические;
• гидравлические;
• электрогидравлические.

Каждый из этих типов заслуживает отдельного внимания и более детального изучения.

Эксперты в области автомобилестроения подчеркивают, что рулевые рейки являются важнейшим элементом системы управления автомобилем, обеспечивая точность и отзывчивость в управлении. Существует несколько видов рулевых реек, включая механические и электрические. Механические рейки функционируют на основе зубчатой передачи, где вращение руля передается на колеса через систему шестерен. В то время как электрические системы используют электромоторы для управления, что позволяет значительно уменьшить усилие на руле и повысить комфорт вождения.

Принцип работы рулевой рейки заключается в преобразовании вращательного движения руля в линейное движение колес. Это достигается благодаря конструкции, состоящей из зубчатой рейки и шестерни. При повороте руля шестерня взаимодействует с рейкой, что приводит в движение колеса. Специалисты подчеркивают, что правильный выбор и обслуживание рулевой рейки критически важны для безопасности и управляемости автомобиля, а также для предотвращения износа других компонентов рулевой системы.

Все о рулевых реках: виды, устройство и принцип работы на автомобилях

Эксперты в области автомобильной техники отмечают, что рулевые рейки являются ключевым элементом системы управления автомобилем, обеспечивая точность и отзывчивость в управлении. Существует несколько видов рулевых реек, включая механические и электрические. Механические рейки работают на основе зубчатой передачи, где вращение руля передается на колеса через систему шестерен. Электрические же рейки используют электромоторы, что позволяет значительно упростить конструкцию и повысить комфорт вождения.

Принцип работы рулевой рейки заключается в преобразовании вращательного движения руля в линейное движение, которое передается на колеса. Это обеспечивает не только маневренность, но и безопасность автомобиля. Современные технологии, такие как системы с усилителем, позволяют адаптировать усилие на руле в зависимости от скорости движения, что делает управление автомобилем более удобным и безопасным. Таким образом, рулевые рейки играют важную роль в обеспечении комфорта и безопасности на дороге.

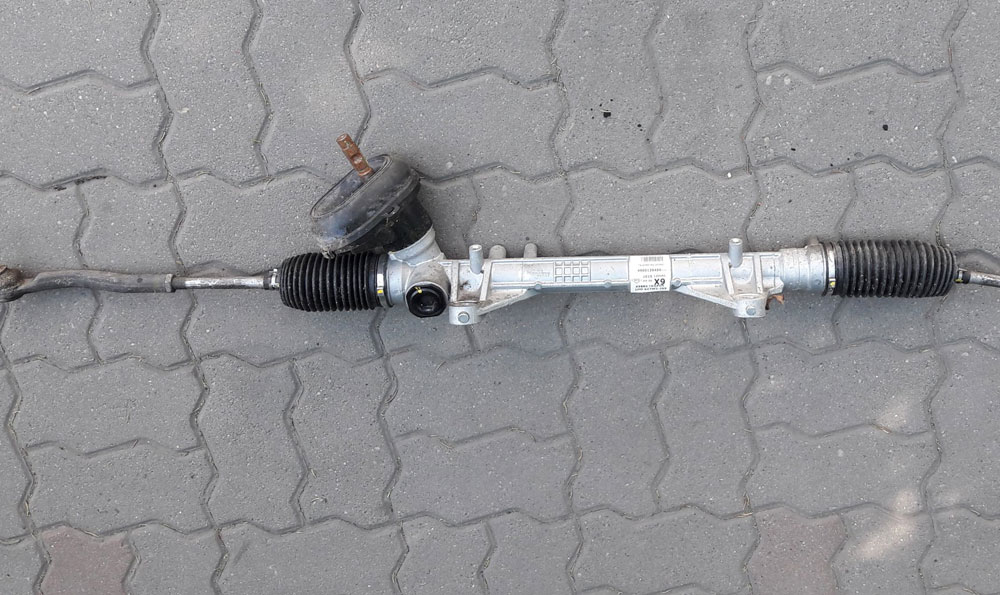

Механические

Если говорить о схемах рулевых реек, то именно у механических устройств она самая простая. Но при этом механические РР наиболее универсальные, что позволяет устанавливать их на автотранспортные средства с передним и задним типом привода.

Повороты колёс, связанных с системой рулевого управления, осуществляются за счёт прикладываемой водителем физической силы. Одной из особенностей системы механического типа является то, что здесь используется переменное передаточное число. Это означает, что шаг зубцов меняется в направлении от середины к краям.

На практике это выглядит следующим образом. Когда машина движется на высокой скорости, углы поворота становятся минимальными. От этого создаётся эффект тяжёлого рулевого колеса, что обусловлено именно большим передаточным числом. Когда же автотранспортное средство паркуется, то есть скорость минимальная, а руль приходится выворачивать до крайнего положения, передаточное число уменьшается, и от этого руль удаётся с относительной лёгкостью повернуть, не прикладывая большие физические усилия. Эта особенность позволяет компенсировать недостаток в виде отсутствия усилителя.

Схема механической системы рулевой рейки включает в себя несколько основных компонентов. Среди них следует выделить такие:

• картер, изготовленный из алюминия. В нём предусмотрена специальная полость, где располагается гофрированная защита, которая предотвращает механизм от повреждения и преждевременного износа;
• шестерня или зубчатое колесо привода. Она располагается внутри корпуса рулевого механизма, и удерживается там с помощью специального надёжного подшипника. Он всё равно может выходить из строя и требовать замены, но на практике подшипник служит достаточно долго и эффективно;
• пружина. Её задача заключается в том, чтобы плотно прижать рулевую рейку по отношению к шестерне. Это позволяет создавать максимально плотное сцепление зубьев;
• втулка, предусмотренная для шарнира тяги. Она осуществляет свою работу в определённом заданном инженерами интервале, а также обеспечивает нужный ход для механической рулевой рейки автомобиля.

Несмотря на свою простоту и надёжность, механические узлы постепенно уходят в прошлое.

Интересные факты

Вот несколько увлекательных фактов о рулевых реках в автомобилях:

1. Виды рулевых реек: Существует несколько категорий рулевых реек, среди которых можно выделить механические и электрические. Механические рейки применяют зубчатую передачу для передачи усилия от руля к колесам, тогда как электрические системы (EPS) используют электродвигатели для усиления усилия водителя, что помогает снизить нагрузку на систему и повысить топливную эффективность.
2. Механизм работы: Рулевая рейка преобразует вращательное движение руля в линейное движение, которое передается на колеса. Это достигается с помощью зубчатой передачи, где вращение руля активирует зубчатую рейку, которая, в свою очередь, перемещает управляющие тяги, соединенные с колесами.
3. Повышение управляемости: Современные рулевые реки часто оборудованы системами, позволяющими изменять уровень усиления в зависимости от скорости автомобиля. При низкой скорости (например, во время парковки) усиление увеличивается, что облегчает управление, в то время как при высокой скорости усиление снижается, что обеспечивает большую стабильность и точность в управлении.

Как устроена рулевая рейка / система ГУР

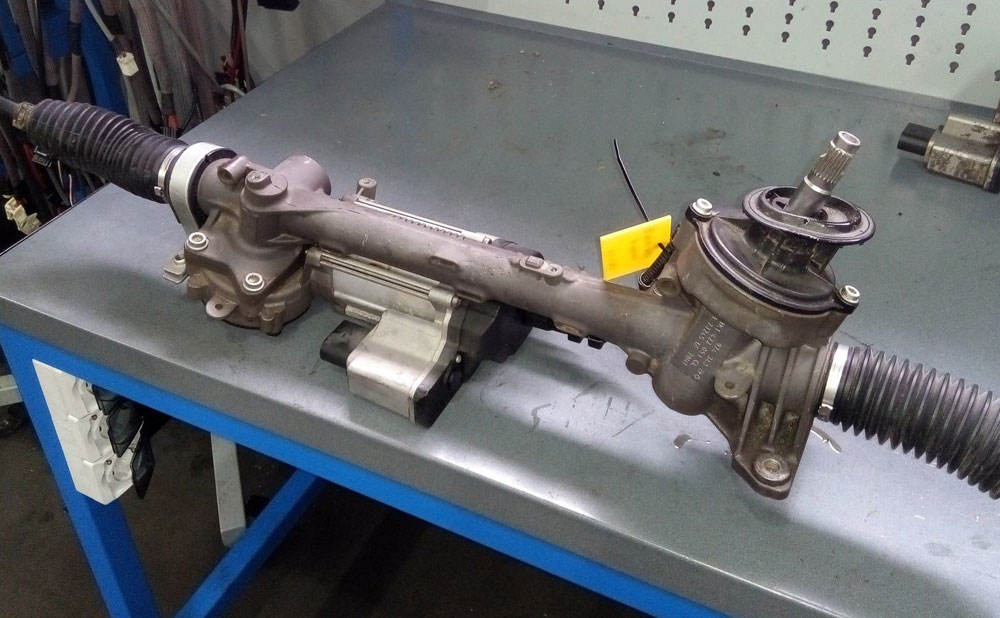

Электрические

Теперь рассмотрим, как работают электрические рулевые рейки, оснащенные электрическим усилителем, известным как ЭУР.

Электроусилитель рулевого управления имеет уникальные конструктивные и функциональные особенности. Его действие основано на электрическом моторе, который точно передает усилие, прикладываемое водителем к рулевому колесу.

Электроусилители могут устанавливаться на рулевой вал или интегрироваться в рейку. Также возможна установка электродвигателя в рулевую колонку, но этот вариант рискован, так как поломка мотора может привести к полной утрате управления автомобилем. Это было характерно для первого поколения Lada Priora, где электроусилители отличались низкой надежностью.

Интеграция с рейкой считается более безопасной и применяется в премиум-классах автомобилей, что связано с высокой стоимостью такой конструкции.

Несмотря на недостатки, связанные с размещением, электрические рулевые рейки имеют множество преимуществ:

• ЭУР обеспечивает высокий коэффициент полезного действия;
• система остается простой, несмотря на электродвигатель;
• узел компактен, что является его основным преимуществом;
• электрические рейки не подвержены влиянию погоды, эффективно работая в любых условиях;
• отсутствие рабочих жидкостей исключает необходимость замены и контроля за утечками;
• конструкция не требует трубок, прокладок и сальников, что снижает риск поломок и повышает надежность;
• рулевая рейка с электромотором расходует минимальное количество энергии, так как мотор активируется только при повороте руля и отключается на высокой скорости;
• хотя ЭУР может казаться дорогим, на практике он надежен и доступен по цене. Замена электромотора не потребует значительных затрат;
• быстрая реакция рулевого колеса на возврат в нейтральное положение также является преимуществом.

Таким образом, электрические рулевые рейки имеют множество достоинств, и выделить явные недостатки, кроме встроенных в рулевую колонку электромоторов, сложно.

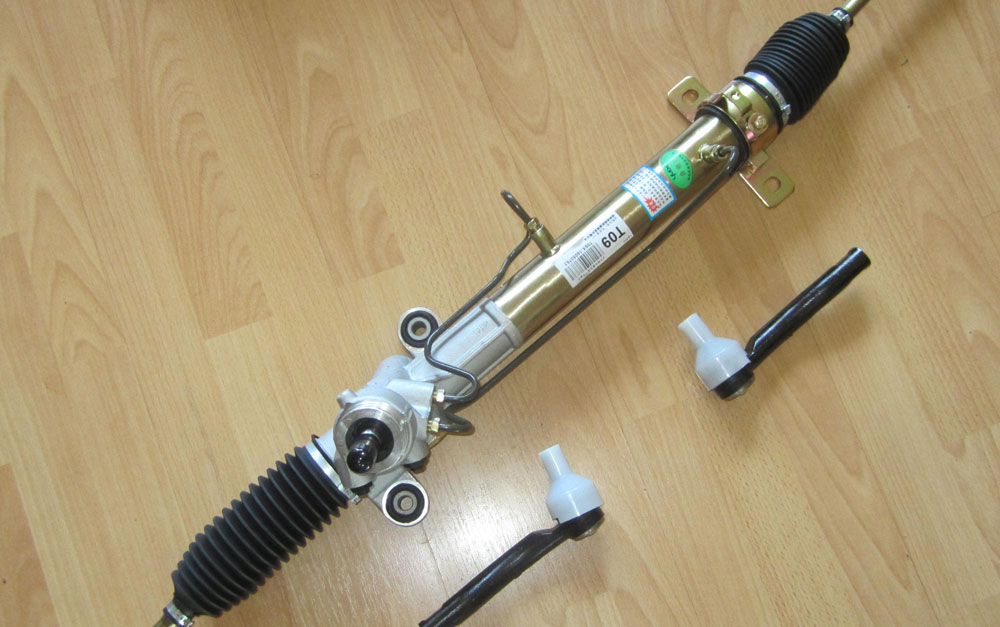

Гидравлические

Эти рулевые рейки являются основными соперниками электрических систем. Однако, если взглянуть на конструкцию гидравлических рулевых реек, можно заметить, что они совершенно отличаются от своих конкурентов.

Работа гидроусилителя руля (ГУР) основана на использовании гидравлической жидкости. Она передает усилие, которое водитель прикладывает к рулевому колесу, что обеспечивает легкость и точность управления автомобилем.

Благодаря гидравлической системе, неровности на дороге и ямы меньше ощущаются водителем, так как удары гасятся работой гидроусилителя. Это позволяет снизить дискомфорт от состояния отечественных автодорог.

Однако высокое давление гидравлической жидкости, возникающее при ударах, может негативно влиять на состояние и функциональность всего рулевого механизма.

Если в случае с электрическим усилителем можно выделить множество преимуществ, то в случае с ГУР акцент чаще ставится на недостатках. У гидроусилителя действительно есть свои минусы, среди которых можно выделить наиболее значимые.

• Низкий уровень информативности руля по сравнению с электрическим аналогом.
• Отсутствие качественной обратной связи у руля.
• Работа системы основана на создании высокого давления, что снижает надежность гидроусилителя.
• В конструкции гидроусилителя используются различные сальники, трубки и уплотнители, которые являются уязвимыми местами. Часто возникают протечки, требующие устранения, а также замены трубок, сальников и прокладок.
• Система работает постоянно. В отличие от электроусилителя, где электромотор включается по мере необходимости, насос гидроусилителя работает непрерывно, обеспечивая циркуляцию жидкости даже когда двигатель работает, а автомобиль стоит на месте. Это приводит к более быстрому износу системы и необходимости ремонта или замены.
• Гидравлические рулевые рейки чаще требуют ремонта по сравнению с электрическими. Кроме того, автовладельцам необходимо заниматься заменой гидравлической жидкости, что, хотя и не является сложной процедурой, добавляет дополнительные заботы.

Такой обширный список недостатков привел к тому, что на легковых автомобилях ГУР используется довольно редко. Однако гидроусилители оказались наиболее эффективным решением для систем управления на грузовиках и большегрузных автомобилях. Гидравлические рулевые рейки позволяют передавать более высокое усилие, в то время как электродвигатель в этом компоненте не справляется с передачей усилия на грузовых автомобилях так же эффективно.

Устройство рулевого управления автомобиля различные типы усилителей руля

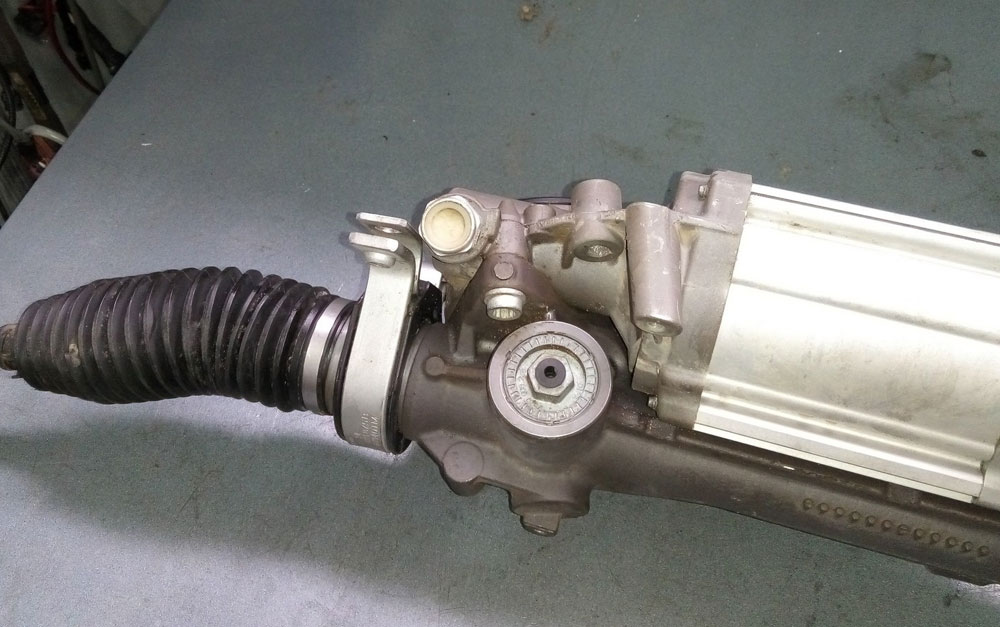

Электрогидравлические

Изучив рулевые рейки с гидроусилителем и проанализировав недостатки ГУР и преимущества ЭУР, становится ясным, почему на рынке появилась гибридная система рулевого управления.

Понимание работы рулевой рейки с гидроусилителем и электроусилителем помогает разобраться в принципах электрогидравлической системы.

Электрогидравлическая рейка — это развитие традиционной гидравлики. Основным рабочим элементом остаётся гидравлическая жидкость, перекачиваемая насосом. Вопрос в том, как приводится в действие этот насос.

В стандартных гидроусилителях насос приводился от основного двигателя, что создавало проблемы и недостатки. Инженеры решили установить отдельный электродвигатель для насоса, исключив ДВС из системы.

Это решение дало возможность создать новый тип рулевой рейки электрогидравлического типа. Внедрение электрического мотора для насоса устранило недостатки, такие как низкая информативность и отсутствие обратной связи.

На практике функционирование электрогидравлической рейки выглядит так: с увеличением скорости автомобиля электромотор создает меньшее давление, обеспечивая более жесткое рулевое управление на высоких скоростях и повышая безопасность на дороге.

Признаки неисправностей

От исправного состояния рулевого управления зависит безопасность водителя и пассажиров на дороге. Поэтому, при первых признаках неисправности рулевой рейки, необходимо незамедлительно принимать меры по их устранению.

Автовладельцам важно знать, как выявить неисправности рулевых реек. Это не так сложно, если быть в курсе характерных симптомов и признаков, указывающих на возможные поломки.

Хотя для точного определения неисправности рулевой рейки требуется диагностика и, возможно, демонтаж, иногда достаточно косвенных признаков, чтобы заподозрить проблему.

Следует помнить, что рулевая рейка не ломается без причины, если не произошло попадание в яму или ДТП. Существуют определенные признаки, указывающие на износ и приближающуюся серьезную неисправность. Поэтому перед тем как проверять рулевую рейку, стоит прислушаться к поведению автомобиля. Он сам подскажет, если возникли неполадки, которые могут привести к дорогостоящему ремонту и опасным ситуациям.

В зависимости от типа рулевой рейки могут проявляться различные признаки. Рассмотрим основные из них:

• Для гидравлической рулевой рейки характерно постоянное падение уровня жидкости в бачке;
• Также могут появляться следы гидравлической жидкости в пыльниках тяг;
• Управление становится более чувствительным: даже при небольшом повороте рулевого колеса автомобиль может резко реагировать;
• Поворот руля не соответствует углу, на который поворачиваются передние колеса;
• Руль может не возвращаться в центральное положение или делать это плохо после завершения маневра;
• При нахождении руля в центральном положении усилие может пропадать, что указывает на неисправность системы;
• Иногда руль начинает самопроизвольно вращаться, что является тревожным признаком, требующим немедленного ремонта;
• При вращении руля усилия могут отсутствовать, что может свидетельствовать о неисправности гидравлики или электромотора;
• На неровной дороге может возникать сильный стук, передающийся в руль, который уменьшается при выворачивании руля в крайние положения;
• Руль может заклинить, и его невозможно будет повернуть;
• Управление автомобилем становится затруднительным, так как для маневров требуется значительное усилие.

Появление хотя бы одного из этих признаков указывает на проблемы с рулевым управлением. Неисправность может проявляться в виде едва заметных симптомов в течение длительного времени или внезапно привести к серьезной поломке, что особенно опасно во время движения.

Это подчеркивает, что даже незначительные признаки проблем с рулевой рейкой нельзя игнорировать. В таких случаях следует обратиться в автосервис или заняться ремонтом самостоятельно в гараже. Иногда ремонт можно выполнить своими силами, если следовать инструкциям, рекомендациям производителя и соблюдать технику безопасности.

Преимущества и недостатки

Если подвести итог по рулевым рейкам, можно выделить их достоинства и недостатки.

Положительные стороны:

• Все типы имеют компактные размеры и простоту в использовании.
• Многие неисправности можно устранить самостоятельно, что снижает расходы на автосервисы.
• Рулевые рейки с гидравлическим, электрическим усилителем и механическим приводом легкие.
• При правильной эксплуатации не требуется постоянный уход и частое обслуживание.
• Системы обеспечивают высокую точность управления, колеса хорошо реагируют на движения руля.
• Стоимость усилителей невысока, что делает ремонт рулевых реек относительно недорогим.

Однако неровности дорожного покрытия могут передаваться на руль, создавая дискомфорт для водителя. Автовладельцу необходимо заниматься профилактическим обслуживанием: проверять уровень жидкости, подтягивать соединения и осматривать состояние трубок и уплотнителей.

Рулевые рейки надежны, но срок их службы зависит от множества факторов:

• условия эксплуатации;
• стиль вождения;
• условия хранения и ухода за автомобилем;
• качество сборки;
• используемые детали;
• качество ремонта;
• наличие коррозии и ржавчины.

Постоянная высокая влажность может привести к коррозии, которая со временем разрушает рулевую рейку. Частая езда по неровным дорогам также негативно сказывается на состоянии рейки, снижая ее ресурс и вызывая усталость металла, что может привести к необходимости замены или частичного ремонта.

Для легковых автомобилей реечные рулевые механизмы остаются наиболее популярными. Это связано с их простой конструкцией, невысокой стоимостью и компактными размерами. На данный момент не существует более подходящей альтернативы для легковых автомобилей.

Современные технологии и тенденции в рулевых реках

Современные рулевые рейки автомобилей претерпели значительные изменения благодаря внедрению новых технологий и материалов. Эти изменения направлены на улучшение управляемости, безопасности и комфорта вождения. Одной из ключевых тенденций является переход от традиционных механических систем к более сложным электронным и гидравлическим решениям.

Одной из самых заметных инноваций стало использование электрических рулевых реек (EPS – Electric Power Steering). В отличие от гидравлических систем, которые требуют жидкости и насосов, электрические рейки применяют электродвигатели для создания необходимого усилия на рулевом колесе. Это не только снижает вес системы, но и позволяет более точно настраивать усилие, адаптируя его в зависимости от скорости автомобиля и условий движения. Например, на высоких скоростях усилие на руле может увеличиваться для повышения стабильности, а на низких — уменьшаться для облегчения маневрирования.

Кроме того, современные рулевые рейки часто интегрируются с системами помощи водителю, такими как адаптивный круиз-контроль и системы предотвращения столкновений. Это не только улучшает управляемость, но и повышает уровень безопасности. Например, в некоторых автомобилях рулевая рейка может автоматически корректировать направление движения при обнаружении препятствия, что значительно снижает риск аварий.

Еще одной важной тенденцией является использование материалов с улучшенными характеристиками. Например, применение композитных материалов и алюминия позволяет снизить вес рулевой рейки, что в свою очередь способствует улучшению топливной эффективности автомобиля. Также современные технологии обработки и производства деталей обеспечивают более высокую точность и долговечность компонентов рулевой системы.

В последние годы наблюдается рост интереса к системам с переменным передаточным отношением (VGR – Variable Gear Ratio). Эти системы позволяют изменять передаточное отношение в зависимости от угла поворота руля, что обеспечивает более отзывчивое и предсказуемое поведение автомобиля в различных условиях. Например, при малых углах поворота передаточное отношение может быть более высоким, что облегчает маневрирование, тогда как при больших углах — более низким, что улучшает стабильность на высоких скоростях.

Таким образом, современные технологии и тенденции в рулевых реках направлены на создание более эффективных, безопасных и удобных систем управления автомобилем. Инновации в области электрических и гидравлических решений, использование новых материалов и интеграция с системами помощи водителю делают рулевые рейки важным элементом современных автомобилей, способствующим улучшению общего опыта вождения.

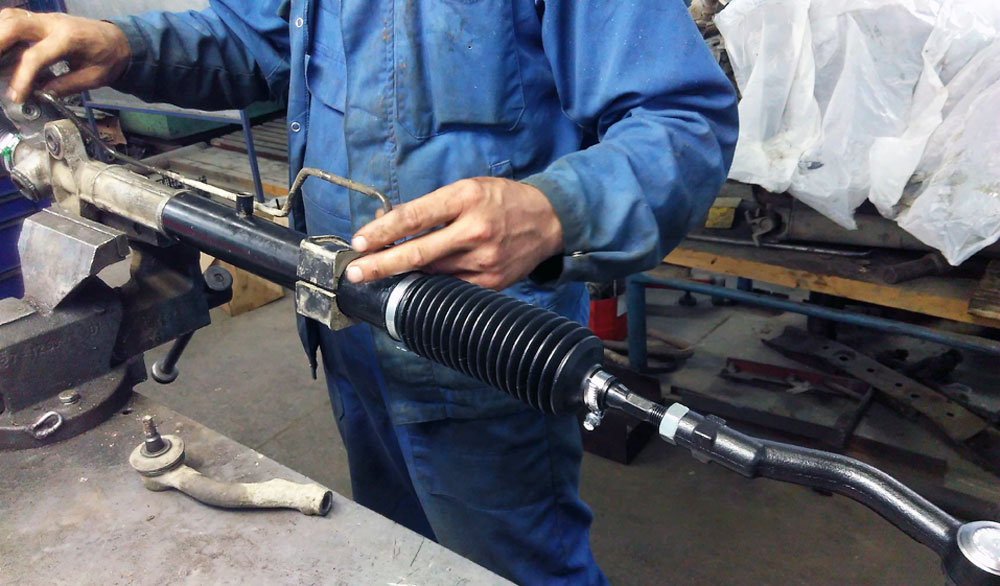

Установка и обслуживание рулевых реек

Установка рулевой рейки является важным этапом в процессе сборки автомобиля, а также в его обслуживании. Правильная установка обеспечивает надежную работу рулевого управления и безопасность на дороге. Рассмотрим основные этапы установки рулевой рейки.

Этапы установки рулевой рейки

1. Подготовка автомобиля: Перед началом установки необходимо поднять автомобиль на подъемнике или использовать домкрат. Это обеспечит удобный доступ к рулевой системе.
2. Снятие старой рулевой рейки: Для этого необходимо отсоединить рулевую колонку, снять крепежные болты и отсоединить шланги гидроусилителя (если он имеется). Важно помнить о порядке снятия, чтобы избежать путаницы при установке новой рейки.
3. Установка новой рулевой рейки: Новую рейку устанавливают в обратном порядке. Сначала фиксируют ее на месте, затем подключают рулевую колонку и шланги. Необходимо убедиться, что все соединения надежны и не имеют утечек.
4. Проверка углов установки колес: После установки рулевой рейки необходимо провести регулировку углов установки колес, чтобы избежать неравномерного износа шин и улучшить управляемость автомобиля.

Обслуживание рулевых реек

Обслуживание рулевых реек включает в себя регулярные проверки и профилактические меры, которые помогут продлить срок службы данного узла и обеспечить безопасность на дороге.

Регулярные проверки

• Проверка уровня жидкости: В случае наличия гидроусилителя, необходимо регулярно проверять уровень жидкости в системе. Низкий уровень может привести к перегреву и повреждению рейки.
• Осмотр на наличие утечек: Важно периодически проверять рулевую рейку на наличие утечек жидкости, что может указывать на износ уплотнителей или повреждение корпуса.
• Проверка состояния креплений: Крепежные элементы должны быть надежно затянуты. Ослабленные болты могут привести к люфтам и ухудшению управляемости.

Профилактические меры

Для предотвращения поломок и продления срока службы рулевой рейки рекомендуется:

• Регулярно проводить техническое обслуживание автомобиля, включая проверку рулевого управления.
• Избегать резких маневров и ударов по бордюрам, что может привести к повреждению рейки.
• Своевременно заменять изношенные детали, такие как шаровые опоры и рулевые тяги, чтобы избежать дополнительной нагрузки на рейку.

Соблюдение всех рекомендаций по установке и обслуживанию рулевых реек позволит обеспечить надежную работу рулевого управления и повысить безопасность эксплуатации автомобиля.

Вопрос-ответ

Как устроена рулевая рейка?

Рулевая рейка – это горизонтально перемещаемая рейка с насечкой для зацепления с зубчатым валиком, приводимым во вращательное движение синхронно с поворотом руля. С обоих сторон узла имеются гнезда для шарнирного или резьбового соединения со специальными наконечниками, связанными с рычагами поворота колес.

Какие существуют типы рулевых систем в автомобилях?

Типы рулевого управления. В этом разделе подробно описаны две наиболее распространенные системы рулевого управления в современных автомобилях — реечная и шариковая — и рассказывается о том, как гидравлический и электрический усилитель рулевого управления облегчают повороты.

Советы

СОВЕТ №1

Перед покупкой автомобиля обратите внимание на тип рулевой рейки. Существуют механические и электрические рулевые рейки, каждая из которых имеет свои преимущества и недостатки. Механические рейки обеспечивают более прямую связь с дорогой, в то время как электрические могут предлагать дополнительные функции, такие как усиление в зависимости от скорости.

СОВЕТ №2

Регулярно проверяйте состояние рулевой рейки и системы управления. Обратите внимание на любые посторонние звуки при повороте руля или изменения в его чувствительности. Это может быть признаком износа или повреждения, что требует немедленного внимания.

СОВЕТ №3

При замене рулевой рейки выбирайте только качественные запчасти от проверенных производителей. Это поможет избежать проблем с управляемостью и безопасностью автомобиля в будущем. Не забывайте также о необходимости профессиональной установки, чтобы гарантировать правильную работу системы.
