Что такое подвеска Макферсон?

Подвеска Макферсон — одна из самых распространенных конструкций в автомобилестроении благодаря простоте и эффективности. В этой статье рассмотрим устройство и принцип работы стоек Макферсон, а также их преимущества и недостатки. Понимание этих аспектов поможет автолюбителям и специалистам оценить характеристики своих транспортных средств и сделать осознанный выбор при покупке или ремонте автомобиля.

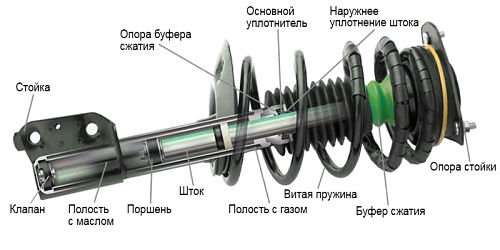

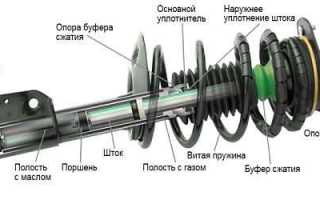

КОНСТРУКЦИЯ АМОРТИЗАЦИОННОЙ СТОЙКИ МАКФЕРСОН

Упругие и демпфирующие компоненты подвески объединены в стойку. Амортизационная стойка включает:

• корпус (с нижней чашкой пружины);
• амортизатор;
• пружину;
• верхнюю опору.

Корпус размещает амортизатор и фиксируется гайкой, удерживающей его на месте. Он также соединяет стойку со ступицей колеса и крепит наконечник рулевой тяги.

На корпус устанавливается пружина, сжимающаяся между нижней и верхней чашками. В сжатом состоянии пружина удерживается штоком амортизатора, который проходит через опору и фиксируется гайкой.

Верхняя опора соединяет подвеску с кузовом автомобиля, устанавливаясь в углубления колесных арок. Это исключает необходимость в верхнем рычаге подвески. Стойка также выполняет функцию поворотного кулака, обеспечивая поворот колеса. Для уменьшения трения в верхней опоре установлен подшипник, позволяющий стойке вращаться вокруг своей оси.

В нижней части амортизационная стойка соединяется с кузовом через рычаги. В автомобилях применяются подвески МакФерсон с одним стандартным рычагом (шток с проушиной для сайлентблока с одной стороны и отверстиями для шаровой опоры с другой), а также А-образные, Г-образные или два рычага, расположенные под углом.

Нижний рычаг соединяется с кронштейном кузова через сайлентблоки, обеспечивающие упругое соединение.

Со ступицей колеса нижний рычаг соединен шаровой опорой, что позволяет стойке вращаться вокруг своей оси.

Подвеска МакФерсона также включает стабилизатор поперечной устойчивости, соединяющий подвески колес одной оси. Стабилизатор имеет П-образную форму и крепится в центральной части к кузову (подрамнику). Его концы соединены с элементами подвески, причем на некоторых моделях соединение осуществляется напрямую, а на других используется дополнительная стойка стабилизатора.

Подвеска Макферсон является одной из самых распространенных конструкций в современных автомобилях, и эксперты отмечают ее преимущества в простоте и надежности. Эта схема сочетает в себе амортизатор и пружину в одном узле, что позволяет значительно сократить вес и объем подвески. Благодаря этому, автомобили с такой подвеской обладают хорошей управляемостью и стабильностью на дороге.

Специалисты также подчеркивают, что конструкция Макферсон обеспечивает более простую замену деталей и обслуживание, что делает ее экономически выгодной для производителей и владельцев автомобилей. Однако, несмотря на свои достоинства, такая подвеска может иметь ограничения в плане комфорта на неровных дорогах. В целом, подвеска Макферсон остается оптимальным выбором для большинства легковых автомобилей, обеспечивая баланс между производительностью и стоимостью.

Подвеска МакФерсон (MacPherson suspension, "качающаяся свеча")

ПРИНЦИП РАБОТЫ ПОДВЕСКИ MCPHERSON

В целом, простота конструкции и малое количество составных элементов сделало этот тип независимой подвески популярным среди автолюбителей.

Работает амортизационная стойка так: при наезде колеса на выступ, колесо под действием сил начинает смещаться вверх. При этом ступица передает усилие на корпус стойки, а он – на пружину. Поскольку упругий элемент в верхней части через опору упирается в кузов, то воздействие, полученное колесом от дорожного полотна, приводит к сжатию пружины. При этом шток с поршнем в амортизаторе движется вниз.

После проезда препятствия, сжатая пружина разжимается и  прижимает колесо к дороге. Амортизатор же не дает пружине продолжить колебательные движения (сжиматься-разжиматься).

Нижний рычаг за счет подвижного соединения со ступицей и кронштейном кузова (благодаря сайлентблокам и шаровым опорам) позволяет ступице двигаться только вертикальном направлении, предотвращая продольные и поперечные смещения.

Если же этот тип подвески используется на задней оси, для предотвращения продольного смещения колеса некоторые автопроизводители дополнительно используют продольные рычаги.

Подшипник верхней опоры и шаровая опора дают возможность вращаться амортизационной стойке вместе со ступицей вокруг оси, поэтому колесо поворачивается. И вращение это происходит благодаря передаче усилия от рулевого механизма через тяги с наконечниками, соединенными с корпусом стойки.

Стабилизатор, используемый в конструкции подвески, предотвращает поперечные раскачивания кузова при движении по неровностям.

Интересные факты

Вот несколько интересных фактов о подвеске Макферсон:

1. Простота конструкции: Подвеска Макферсон была разработана в 1947 году инженером Эрлом Макферсоном. Она отличается простотой и легкостью, что делает её популярной в производстве легковых автомобилей. Эта конструкция объединяет амортизатор и пружину в одном элементе, что упрощает сборку и уменьшает вес автомобиля.

2. Широкое применение: Подвеска Макферсон стала стандартом для большинства современных легковых автомобилей. Она используется в более чем 80% автомобилей, что делает её одной из самых распространенных систем подвески в мире. Это связано с её эффективностью в обеспечении хорошей управляемости и комфорта.

3. Компромисс между комфортом и управляемостью: Подвеска Макферсон обеспечивает хороший баланс между комфортом и управляемостью автомобиля. Она позволяет эффективно справляться с неровностями дороги, при этом обеспечивая стабильность и контроль при движении на высоких скоростях. Однако, в некоторых случаях, она может не обеспечивать такую же жесткость и точность, как более сложные системы подвески, например, двойные поперечные рычаги.

Чем отличается подвеска Макферсон от многорычажной, и какие автомобильные подвески бывают

ДОСТОИНСТВА И НЕДОСТАТКИ

К положительным аспектам подвески МакФерсон относятся:

1. Простота конструкции, что снижает производственные затраты и делает её популярной у автопроизводителей;
2. Возможность установки на передней и задней оси автомобиля;
3. Компактные размеры, экономящие пространство;
4. Значительные конструктивные ходы, обеспечивающие комфортное преодоление неровностей без риска «пробоя» подвески;
5. Долговечность рычагов, которые не испытывают значительных нагрузок и фиксируют положение колеса;
6. Легкость диагностики износа компонентов.

Недостатком данного типа подвески являются менее эффективные кинематические характеристики по сравнению с рычажной подвеской. Фиксированная верхняя точка крепления стойки приводит к изменению углов наклона колеса (развала и схождения) при работе на неровностях, что негативно сказывается на управляемости и сцеплении с дорогой.

Помимо этого, к негативным качествам относятся:

1. Сравнительно быстрый износ амортизатора, поскольку основная нагрузка приходится на амортизационную стойку;
2. Сложность обслуживания (для замены демпфирующего элемента стойку нужно полностью разбирать);
3. Увеличенные нагрузки на кузов в месте крепления верхней опоры;
4. Повышенная шумность работы.

Еще одним недостатком этой подвески является сложность модернизации. Так, пневмо- и пневмогидравлические амортизаторы с электронным управлением, способные менять свои рабочие параметры, в подвеске типа МакФерсон не используются.

Эти недостатки ограничивают область использования такой подвески – она устанавливается только на легковые авто, но не все. Модели премиум-сегмента обычно комплектуются рычажной подвеской.

Помимо этого, подвеска McPherson не применяется на внедорожниках, спортивных авто, моделях с рамной несущей частью, грузовиках (в том числе и малотоннажных).

Подвеска МакФерсон (McPherson): принцип работы

ПРИМЕНЕНИЕ ПОДВЕСКИ МАКФЕРСОН В АВТОМОБИЛЕСТРОЕНИИ

Подвеска Макферсон является одной из самых распространенных конструкций подвески, используемой в современном автомобилестроении. Она была разработана в 1940-х годах и с тех пор стала стандартом для многих легковых автомобилей благодаря своей простоте, легкости и эффективности. Основное применение подвески Макферсон наблюдается в передней части автомобилей, однако в некоторых случаях она также может использоваться и на задней оси.

Одним из ключевых преимуществ подвески Макферсон является ее компактность. Конструкция включает в себя стойку, которая объединяет амортизатор и пружину в одном элементе, что позволяет значительно сократить пространство, необходимое для установки подвески. Это особенно важно для малых и средних автомобилей, где пространство под капотом ограничено.

Подвеска Макферсон также обеспечивает хорошую управляемость и стабильность автомобиля. Благодаря своей конструкции, она позволяет колесам двигаться вверх и вниз, минимизируя при этом боковые колебания. Это способствует улучшению сцепления колес с дорогой, что особенно важно при маневрировании и на высоких скоростях.

Кроме того, подвеска Макферсон обладает хорошими характеристиками по поглощению ударов и вибраций, что повышает комфорт пассажиров. Амортизаторы, встроенные в стойку, эффективно гасят колебания, возникающие при движении по неровным дорогам, что делает поездку более плавной и комфортной.

Однако, несмотря на множество преимуществ, у подвески Макферсон есть и свои недостатки. Одним из них является ограниченная возможность регулировки углов установки колес, что может негативно сказаться на управляемости автомобиля при экстремальных условиях. Также, в случае повреждения одного из элементов подвески, может потребоваться замена всей стойки, что увеличивает затраты на ремонт.

В целом, подвеска Макферсон остается одним из наиболее популярных решений в автомобилестроении благодаря своей простоте, надежности и хорошим эксплуатационным характеристикам. Она широко используется как в бюджетных моделях, так и в более дорогих автомобилях, что свидетельствует о ее универсальности и эффективности.

Вопрос-ответ

Что входит в подвеску МакФерсон?

В ее состав входит нижний поперечный рычаг, соединяемый с поворотным кулаком и позволяющий управлять колесом. Амортизатор, пружина и поворотный кулак объединены в один конструктивный элемент.

Какие недостатки у стоек Макферсона?

Недостатки подвески Макферсон. Подвеска MacPherson имеет ограниченный развал и центр крена. Поэтому она уступает двухрычажной подвеске в плане управляемости и комфорта. Подвеска MacPherson имеет длинную вертикальную часть, что затрудняет опускание автомобиля.

Советы

СОВЕТ №1

Изучите основные компоненты подвески Макферсон, такие как амортизаторы, пружины и стойки. Понимание их функций поможет вам лучше оценить работу системы и выявить возможные проблемы.

СОВЕТ №2

Регулярно проверяйте состояние подвески вашего автомобиля. Обратите внимание на любые посторонние звуки или изменения в управляемости, так как это может указывать на необходимость ремонта или замены компонентов.

СОВЕТ №3

При выборе автомобиля обратите внимание на тип подвески. Подвеска Макферсон часто используется в легковых автомобилях, но может не подойти для всех условий эксплуатации. Убедитесь, что она соответствует вашим требованиям по комфорту и управляемости.

СОВЕТ №4

Если вы планируете модификацию подвески, проконсультируйтесь с профессионалами. Неправильные изменения могут негативно сказаться на безопасности и управляемости автомобиля.
