Виды и назначение подвески автомобиля

Подвеска автомобиля — ключевой элемент, влияющий на управляемость, комфорт и безопасность. В статье рассмотрим виды подвесок, их классификацию и назначение, а также особенности работы каждого типа. Понимание принципов работы подвески поможет автолюбителям лучше ориентироваться в выборе автомобиля и подходе к его обслуживанию и ремонту.

Назначение подвески

Подвеска гасит колебания и смягчает удары, защищая содержимое автомобиля, грузы и конструкцию, особенно на плохих дорогах.

Она также обеспечивает постоянный контакт колес с дорогой и передает тягу от двигателя и тормозные усилия, поддерживая правильное положение колес.

Исправная подвеска обеспечивает безопасное и комфортное управление автомобилем. Несмотря на внешнюю простоту, она является ключевым элементом автомобиля. Ее история насчитывает много лет, и за это время она прошла через различные инженерные решения и усовершенствования.

Эксперты в области автомобилестроения подчеркивают важность подвески как ключевого элемента, обеспечивающего комфорт и безопасность при движении. Существует несколько видов подвесок, каждая из которых имеет свои особенности и назначение. Например, независимая подвеска обеспечивает лучшую управляемость и комфорт, так как колеса могут двигаться независимо друг от друга, что особенно важно на неровных дорогах. В то же время, зависимая подвеска, хотя и менее распространена в современных легковых автомобилях, часто используется в грузовиках и внедорожниках благодаря своей прочности и простоте конструкции. Кроме того, эксперты отмечают, что современные системы активной подвески способны адаптироваться к условиям дороги, что значительно улучшает характеристики автомобиля. Таким образом, выбор типа подвески зависит от назначения автомобиля и условий его эксплуатации.

Чем отличается подвеска Макферсон от многорычажной, и какие автомобильные подвески бывают

Немного истории

Еще до автомобильной эпохи были попытки смягчить передвижение карет, у которых изначально оси колес неподвижно прикреплялись к основанию. При такой конструкции малейшая неровность дороги мгновенно передавалась корпусу кареты, что тут же ощущали сидящие внутри пассажиры. Первое время эта проблема решалась при помощи мягких подушек, которые устанавливались на сидения. Но эта мера была малоэффективна.

Впервые для карет были применены так называемые эллиптические рессоры, которые представляли собой гибкое соединение между колесами и днищем кареты. Намного позднее этот принцип использовали и для автомобилей. Но при этом сама рессора изменилась — из эллиптической она превратилась в полуэллиптическую, и это позволяло устанавливать ее поперечно.

Однако машина с такой примитивной подвеской управлялась с трудом даже на самых низких скоростях. По этой причине впоследствии подвески стали монтировать в продольном положении на каждое колесо в отдельности.

Дальнейшее развитие автомобильной промышленности позволило эволюционировать и подвеске. На сегодняшний день эти устройства имеют десятки разновидностей.

Интересные факты

Вот несколько интересных фактов о видах и назначении подвески автомобиля:

1. Типы подвески: Существует несколько основных типов подвески, включая независимую и зависимую. Независимая подвеска позволяет каждому колесу двигаться независимо от других, что улучшает управляемость и комфорт при движении по неровным дорогам. В то время как зависимая подвеска, как правило, более проста и дешевле в производстве, но может ухудшать комфорт при движении по неровной поверхности.

2. Подвеска и безопасность: Подвеска играет ключевую роль в обеспечении безопасности автомобиля. Она не только влияет на управляемость и устойчивость, но и помогает поддерживать контакт колес с дорогой, что критически важно для эффективного торможения и предотвращения аквапланирования.

3. Активная подвеска: Современные технологии позволяют создавать активные подвески, которые могут автоматически регулировать жесткость и высоту в зависимости от условий дороги и стиля вождения. Это обеспечивает максимальный комфорт и управляемость, адаптируя подвеску к различным ситуациям, например, при резком повороте или на неровной поверхности.

Типы подвесок автомобиля: какие бывают?

Функции и технические данные

Каждый тип подвески обладает уникальными характеристиками, влияющими на управляемость, безопасность и комфорт пассажиров.

Несмотря на разнообразие, основное предназначение подвесок остается неизменным:

• Поглощение вибраций и ударов от неровностей дороги для снижения нагрузки на кузов и повышения комфорта.
• Поддержание стабильного положения автомобиля во время движения, обеспечивая постоянный контакт шин с дорогой и уменьшая вероятность кренов кузова.
• Обеспечение правильной геометрии расположения и движения колес для точного маневрирования.

Разновидности подвесок по упругости

В отношении упругости подвески можно разделить на три категории:

• жесткая;
• мягкая;
• винтовая.

Жесткая подвеска, как правило, используется на спортивных автомобилях, потому что она больше всего годится именно для быстрой езды, где необходимо оперативное и четкое реагирование на водительское маневрирование. Эта подвеска придает машине максимальную устойчивость и минимальный дорожный просвет. Кроме того, благодаря именно ей усиливается сопротивление крену и кузовному раскачиванию.

Мягкая подвеска устанавливается в основной массе легковых машин. Ее достоинство в том, что она достаточно качественно сглаживает дорожные неровности, но с другой стороны машина с такой конструкцией подвесок более склонна к заваливаниям, и при этом хуже управляется.

Винтовая подвеска нужна в тех случаях, когда возникает необходимость в изменяемой жесткости. Она сделана в виде стоек-амортизаторов, на которых сила тяги пружинного механизма регулируется.

Подвеска МакФерсон (MacPherson suspension, "качающаяся свеча")

Ход подвески

Ход подвески — это расстояние от нижней точки колеса в свободном состоянии до верхней критической точки при максимальном сжатии. Этот параметр влияет на «внедорожную способность» автомобиля.

Более длинный ход подвески позволяет автомобилю преодолевать крупные неровности, не ударяясь о ограничитель и не провисая при этом ведущий мост.

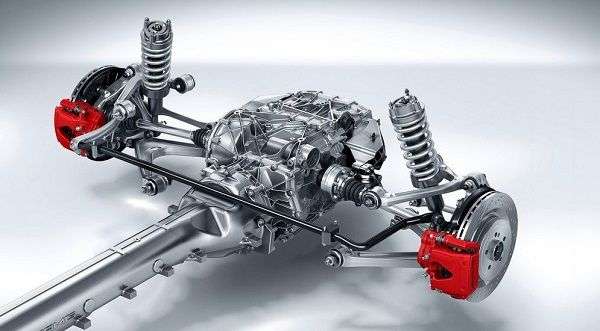

Устройство

Каждая подвеска содержит следующие компоненты:

1. Упругое устройство. Берет на себя нагрузки, предоставляемые дорожными препятствиями. Может состоять из пружины, пневмоэлементов и проч.
2. Демпфирующее устройство. Необходимо для погашения вибрации кузова в процессе преодолении дорожных неровностей. В качестве этого устройства применяются все разновидности амортизационных приспособлений.
3. Направляющее устройство. Контролирует необходимое смещение колеса относительно корпуса кузова. Выполняется в виде поперечных тяг, рычагов и рессор.
4. Стабилизатор поперечной устойчивости. Гасит наклоны кузова в поперечном направлении.
5. Резино-металлические шарниры. Служат для упругого соединения частей механизма с машиной. Дополнительно они в небольшой степени выполняют роль амортизаторов – частично гасят толчки и колебания.
6. Ограничители хода подвески. Фиксируют ход устройства в критической нижней и в критической верхней точках.

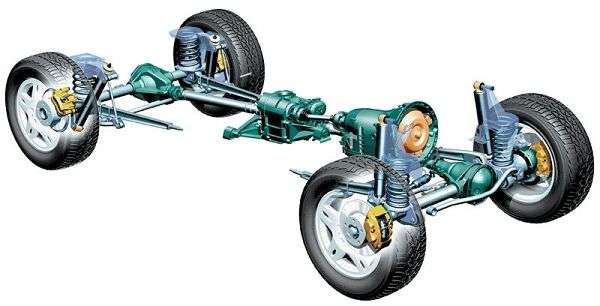

Классификация

Подвески делятся на две группы: зависимые и независимые. Это разделение основано на кинематических характеристиках системы, управляющей работой подвески.

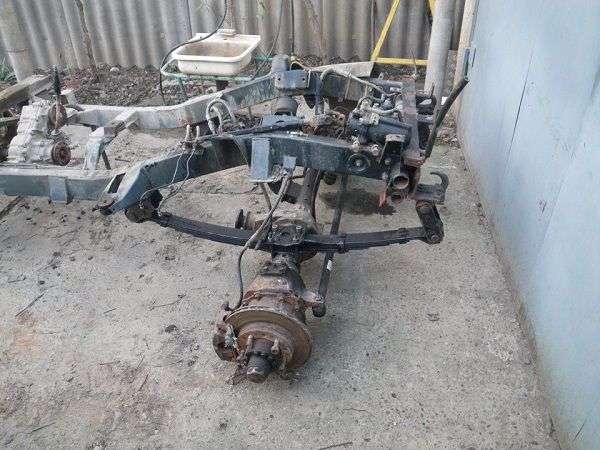

Зависимая подвеска

При такой конструкции колеса автомобиля жестко связываются за счет балки или монолитного моста. Вертикальное расположение парных колес всегда одинаковое и изменению не подлежит. Устройство задней и передней зависимых подвесок аналогичное.

Разновидности: пружинная, рессорная, пневматическая. Монтаж пружинной и пневматической подвесок требует использования специальных тяг, чтобы зафиксировать мосты от возможного смещения во время монтажа.

Преимущества зависимой подвески:

• высокая грузоподъемность;
• простота и надежность в использовании.

Недостатки:

• легкость управления на среднем уровне.

Независимая подвеска

С независимой подвеской колеса автомобиля каждое колесо может изменять вертикальное положение независимо от других, сохраняя при этом общую плоскость.

Преимущества:

• несложность изделия;
• занимает небольшое пространство;
• долговечность;
• доступная цена как в приобретении, так и в ремонте.

Виды независимых подвесок

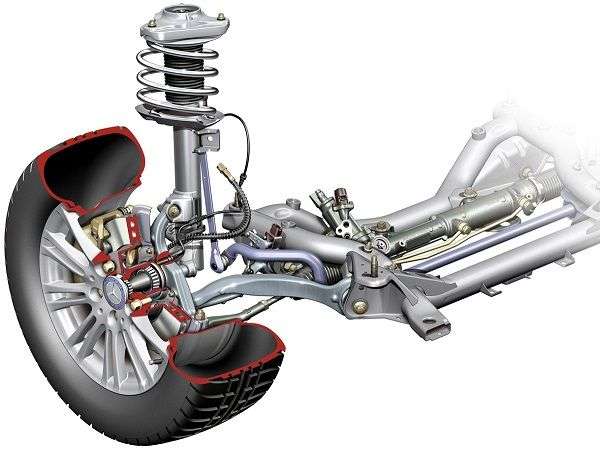

Подвеска МакФерсон (McPherson)

Данное устройство характерно для передней оси современных автомобилей. Шаровая опора соединяет ступицу с нижним рычагом. Иногда форма этого рычага позволяет использовать продольную реактивную тягу. Оснащенная пружинным механизмом амортизационная стойка закрепляется к ступичному блоку, а ее верхняя часть фиксируется в основании кузовного корпуса.

Поперечная тяга, которая соединяет оба рычага, крепится на днище машины и служит своеобразным противодействием наклону автомобиля. Колеса свободно поворачивают благодаря подшипнику стойки-амортизатора и шаровому креплению.

Конструкция задней подвески сделана таким же образом. Разница лишь в том, что задние колеса не могут поворачиваться. Вместо нижнего рычага установлены поперечные и продольные тяги, которые закрепляют ступицу.

Двухрычажная передняя подвеска

Эта конструкция эффективна, но сложна в устройстве. Второй поперечный рычаг служит верхним креплением ступицы. В качестве упругих элементов подвески могут использоваться пружины или торсионы. Задняя подвеска имеет аналогичное устройство. Такая конфигурация обеспечивает высокий уровень комфорта при управлении автомобилем.

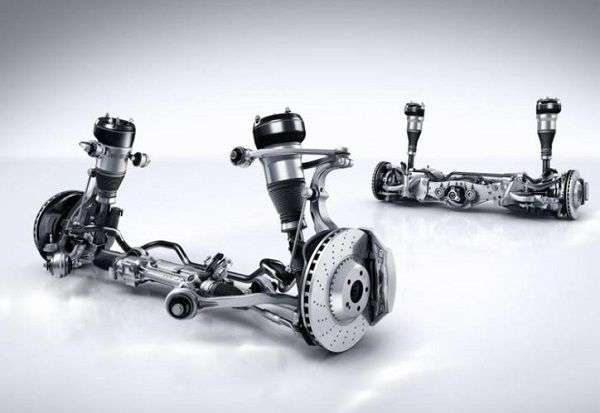

Пневматическая подвеска

В этих устройствах упругость обеспечивают не пружины, а пневматические баллоны, наполненные сжатым воздухом. С подобной подвеской можно менять высоту кузова. Кроме того, с такой конструкцией ход автомобиля становится более плавным. Как правило, устанавливается на машинах класса люкс.

Гидравлическая подвеска

В этой системе амортизаторы соединены с замкнутым контуром, заполненным маслом для гидравлической работы. Такая подвеска позволяет настраивать жесткость и клиренс. Если автомобиль имеет электронику для адаптивной подвески, она может автоматически подстраиваться под различные дорожные условия.

Спортивные независимые подвески

Их еще называют койловерами или винтовыми подвесками. Выполнены в виде амортизационных стоек, у которых можно настраивать степень жесткости непосредственно на машине. Нижняя часть пружины имеет резьбовое соединение, и это позволяет менять ее вертикальное положение, а также настраивать размер дорожного просвета.

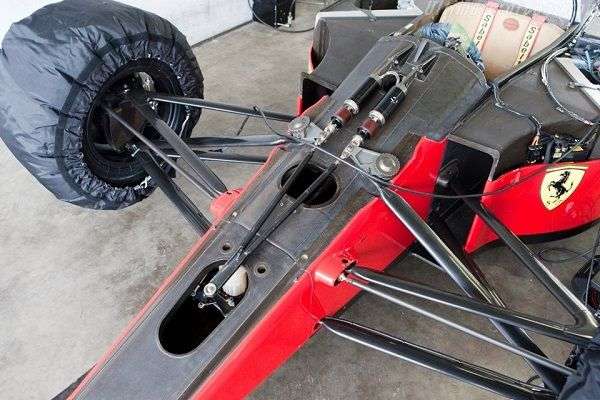

Подвески push-rod и pull-rod

Данная конструкция предназначена для гоночных автомобилей с открытыми колесами и основана на двухрычажной системе. Главное отличие от других типов — расположение демпфирующих механизмов в кузове. Устройства обеих систем аналогичны, различие лишь в расположении элементов, испытывающих максимальное напряжение.

Спортивная подвеска push-rod. Нагрузочный элемент, толкатель, работает на сжатие.

Спортивная подвеска pull-rod. Тот же элемент, подвергающийся максимальному напряжению, функционирует на растяжение. Это решение позволяет опустить центр тяжести, что увеличивает устойчивость автомобиля.

Несмотря на небольшие различия, эффективность этих двух типов подвесок примерно одинакова.

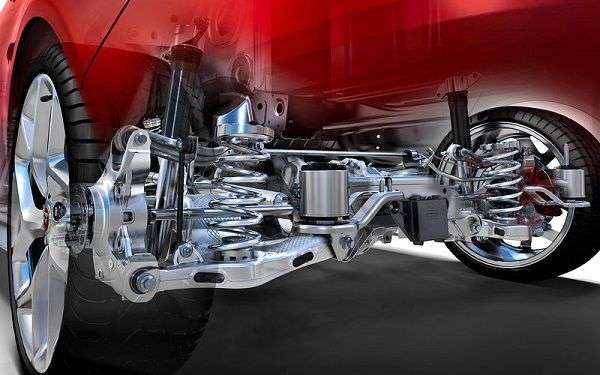

Современные технологии в подвесках

Автомобили значительно изменили подход к проектированию и производству этих важных компонентов. В последние десятилетия наблюдается активное внедрение новых материалов, конструктивных решений и электронных систем, что позволяет улучшить характеристики подвесок и повысить комфорт и безопасность при движении.

Одним из ключевых направлений является использование легких и прочных материалов, таких как алюминий и композиты. Эти материалы помогают снизить общий вес автомобиля, что, в свою очередь, положительно сказывается на расходе топлива и динамических характеристиках. Например, алюминиевые рычаги и пружины обеспечивают необходимую жесткость и долговечность, при этом уменьшая массу подвески.

Кроме того, современные подвески часто оснащаются активными системами управления. Такие системы могут автоматически регулировать жесткость амортизаторов в зависимости от дорожных условий и стиля вождения. Это позволяет значительно улучшить управляемость автомобиля и повысить комфорт пассажиров. Например, системы адаптивной подвески могут изменять свои характеристики в реальном времени, что обеспечивает оптимальное сцепление с дорогой и минимизирует крены кузова при маневрировании.

Электронные системы также играют важную роль в современных подвесках. Они могут интегрироваться с другими системами автомобиля, такими как системы стабилизации и контроля тяги, что позволяет более эффективно управлять поведением автомобиля на дороге. Например, в некоторых моделях используются системы, которые анализируют данные о состоянии дороги и автоматически подстраивают параметры подвески, чтобы обеспечить максимальный комфорт и безопасность.

Не менее важным аспектом является внедрение технологий, направленных на улучшение шумоизоляции и виброизоляции. Современные подвески могут быть оснащены специальными демпфирующими элементами, которые снижают уровень шума и вибраций, передающихся на кузов автомобиля. Это особенно актуально для премиум-сегмента, где комфорт пассажиров является одним из приоритетных факторов.

Также стоит отметить, что современные подвески становятся все более универсальными. Производители стремятся создавать решения, которые могут быть адаптированы под различные условия эксплуатации, будь то городские дороги, загородные трассы или внедорожные маршруты. Это достигается за счет использования модульных конструкций и возможности настройки подвески под конкретные требования пользователя.

В заключение, современные технологии в подвесках автомобилей открывают новые горизонты для улучшения их характеристик. Инновационные материалы, активные системы управления и интеграция с электронными системами делают подвески более эффективными, безопасными и комфортными. Это позволяет производителям предлагать автомобили, которые отвечают самым высоким требованиям современных водителей.

Вопрос-ответ

Какие виды подвески бывают?

Существует несколько основных видов подвески, включая независимую и зависимую. Независимая подвеска позволяет каждому колесу двигаться независимо от других, что улучшает управляемость и комфорт, и делится на типы, такие как McPherson, двойной поперечный рычаг и многорычажная. Зависимая подвеска, в свою очередь, связывает колеса между собой, что может быть более простым и дешевым решением, но часто приводит к меньшему комфорту и управляемости. Также существуют пневматические и пружинные подвески, каждая из которых имеет свои особенности и применения.

Какие 4 типа пружин подвески существуют?

Существует четыре типа пружин подвески: винтовые, листовые, торсионные и пневматические. Каждый тип обладает различными преимуществами в зависимости от типа автомобиля и требований к его эксплуатационным характеристикам.

Для чего предназначена подвеска автомобиля?

Подвеска автомобиля предназначена для обеспечения упругой связи между колесами и кузовом автомобиля за счет восприятия действующих сил и гашения колебаний. Подвеска входит в состав ходовой части автомобиля.

Какая подвеска существует?

Существует несколько видов подвесок автомобиля: двухрычажная, многорычажная, подвеска МакФерсона, подвеска «Де Дион», зависимая задняя подвеска, полунезависимая задняя подвеска. Любая подвеска имеет свои преимущества и недостатки и может применяться на определенном типе транспорта.

Советы

СОВЕТ №1

При выборе автомобиля обратите внимание на тип подвески. Независимая подвеска обеспечивает лучшую управляемость и комфорт, особенно на неровных дорогах, в то время как зависимая подвеска может быть более надежной и простой в обслуживании.

СОВЕТ №2

Регулярно проверяйте состояние подвески вашего автомобиля. Износ амортизаторов и пружин может негативно сказаться на безопасности и комфорте вождения. Рекомендуется проводить диагностику подвески каждые 20-30 тысяч километров пробега.

СОВЕТ №3

Если вы планируете модификацию подвески, учитывайте не только внешний вид, но и функциональность. Например, заниженная подвеска может улучшить аэродинамику, но также может привести к ухудшению комфорта и увеличению износа компонентов.

СОВЕТ №4

Обратите внимание на настройки подвески, если вы часто ездите по различным типам дорог. Некоторые автомобили позволяют регулировать жесткость амортизаторов, что может значительно улучшить управление и комфорт в зависимости от условий вождения.
