Как снять переднюю панель гольф 7

Снятие передней панели Volkswagen Golf 7 может понадобиться для замены аудиосистемы, установки дополнительного оборудования или ремонта. В этой статье мы рассмотрим процесс демонтажа панели с пошаговыми инструкциями и полезными советами. Правильная техника снятия панели упростит задачу и поможет избежать повреждений, что важно для сохранения внешнего вида и функциональности автомобиля.

Как снять переднюю панель гольф 7

Модель: Volkswagen GolfGolf 7, MK 7, Golf VII — Годы 2012-2019 Часть: Комбинация приборов эксплуатация: Как демонтировать комбинацию приборов на Фольксваген Гольф 7?

Чтобы снять панель приборов на Фольксваген Гольф 7, нужно сначала убрать пластиковые накладки, которые располагаются вокруг автомагнитолы и вентиляционного отверстия слева от панели. После того как эти две крышки будут сняты, можно открутить нижние винты, которые удерживают приборную панель. Это позволит извлечь деталь из корпуса, отключив разъем на задней стороне. После демонтажа старой комбинации приборов можно установить новую, закрепив ее винтами внутри корпуса.

Снятие передней панели Volkswagen Golf 7 требует внимательности и аккуратности. Эксперты рекомендуют начать с отключения аккумулятора, чтобы избежать короткого замыкания. Затем следует удалить все крепежные элементы, которые могут удерживать панель на месте. Важно использовать подходящие инструменты, чтобы не повредить пластиковые защелки. После этого необходимо аккуратно поддеть панель, начиная с одного из углов, и постепенно двигаться к центру. Специалисты подчеркивают, что важно не спешить и избегать чрезмерного усилия, чтобы не сломать крепления. Завершив процесс, рекомендуется проверить все соединения перед установкой панели обратно.

https://youtube.com/watch?v=EzrW7a_6i3k

часто задаваемые вопросы

• Golf 2008-2012 — От чего зависят проблемы с приборной панелью Volkswagen Golf 6?прочитать ответ
• Golf 2008-2012 — Что означает загоревшаяся лампа EPC на Volkswagen Golf?прочитать ответ
• Golf 2012-2019 — Что означает оранжевый индикатор двигателя на Volkswagen Golf 7?прочитать ответ
• Golf 2019-2026 — Какие проблемы возникают с инфотейнментом Golf 8?прочитать ответ
• Golf 2003-2008 — Что означает лампа неисправности двигателя на Volkswagen Golf Mk5?прочитать ответ
• Golf 2012-2019 — Что означает ошибка системы Start & Stop на Volkswagen Golf Mk7?прочитать ответ
• Golf 2008-2012 — Что означает желтый индикатор обслуживания на Volkswagen Golf 6?прочитать ответ
• Golf 2008-2012 — Что означает лампа неисправности двигателя на Volkswagen Golf 7?прочитать ответ
• Golf 2019-2026 — Почему на Volkswagen Golf VIII нет функции голосового управления?прочитать ответ
• Golf 1997-2003 — Что означает контрольная лампа выхлопных газов на Volkswagen Golf 4?прочитать ответ
• Golf 2008-2012 — Почему загорелась лампочка каталитического нейтрализатора на Volkswagen Golf VI?прочитать ответ
• Golf 1997-2003 — Что означают сигнальные лампы на Volkswagen Golf 4?прочитать ответ
• Golf 2008-2012 — Что делать, если загорелась лампочка Check Engine на Volkswagen Golf?прочитать ответ
• Golf 2012-2019 — Что означают желтые огни на Volkswagen Golf Mk7?прочитать ответ
• Golf 2008-2012 — На что указывает стоп-сигнал Volkswagen Golf 6?прочитать ответ
• Golf 1997-2003 — Почему загорается лампочка подушки безопасности Фольксваген Гольф 4?прочитать ответ
• Golf 2012-2019 — Для чего нужна система Start and Stop на Golf 7?прочитать ответ
• Golf 2012-2019 — Что делать, если в Фольксваген Гольф неисправна AdBlue?прочитать ответ
• Golf 2012-2019 — Что означают красные огни на комбинации приборов Volkswagen Golf Mk7?прочитать ответ
• Golf 2008-2012 — Что означают желтые или оранжевые огни на Volkswagen Golf 6?прочитать ответ

Шаг	Описание действия	Инструменты
1	Отсоедините минусовую клемму аккумулятора.	Гаечный ключ на 10 мм
2	Снимите декоративную накладку вокруг магнитолы.	Пластиковый съемник, тонкая отвертка
3	Открутите винты крепления магнитолы.	Отвертка Torx T20
4	Аккуратно извлеките магнитолу из посадочного места.	Руки
5	Отсоедините все разъемы от магнитолы.	Руки
6	Снимите боковые накладки центральной консоли.	Пластиковый съемник
7	Открутите винты крепления нижней части центральной консоли.	Отвертка Torx T20
8	Снимите блок управления климат-контролем.	Пластиковый съемник
9	Открутите винты крепления верхней части центральной консоли.	Отвертка Torx T20
10	Аккуратно потяните переднюю панель на себя, отсоединяя защелки.	Руки

Интересные факты

Вот несколько интересных фактов о снятии передней панели на Volkswagen Golf 7:

1. Скрытые крепления: При снятии передней панели Golf 7 важно помнить, что многие крепления могут быть скрыты под декоративными элементами. Это означает, что для доступа к ним может потребоваться снять некоторые пластиковые накладки или использовать специальные инструменты, чтобы избежать повреждений.

2. Электронные компоненты: Перед началом демонтажа панели рекомендуется отключить аккумулятор. В Golf 7 много электронных систем, и неправильное обращение с ними может привести к сбоям или ошибкам в работе автомобиля.

3. Уникальная конструкция: Передняя панель Golf 7 имеет модульную конструкцию, что облегчает замену отдельных элементов, таких как воздуховоды или мультимедийные системы. Это позволяет владельцам автомобиля не только снимать панель для ремонта, но и модернизировать её, устанавливая более современные компоненты.

Эти факты могут помочь вам лучше понять процесс и подготовиться к снятию передней панели вашего автомобиля.

https://youtube.com/watch?v=ThUtYyuWyo0

Как сохранить свечи

Представляем вашему вниманию видеоурок, который демонстрирует процесс обслуживания или замены свечей зажигания на Toyota Yaris. Для выполнения этой задачи вам понадобятся: трещоточный ключ на 10 мм, медная смазка и свечной ключ на 16 мм.

Первым делом отсоедините зажимы, которые фиксируют воздушный короб, чтобы получить доступ к свечам. Затем с помощью ключа на 10 мм ослабьте болт, удерживающий катушку зажигания, и аккуратно извлеките катушку. Далее, используя свечной ключ на 16 мм, открутите и извлеките свечу зажигания. Нанесите небольшое количество медной смазки на её резьбу, после чего установите свечу обратно в корпус и верните катушку зажигания на место. В завершение затяните болт катушки и снова закрепите зажимы воздушного короба.

Снять облицовку передних стоек

Совсем не тривиальная задача. На драйве есть записи, но мне не хватило. Снял 10 мин назад, но ипался долго, подушка все же рядом.

Начнем. В любой непонятной ситуации скидываем плюс акб.

Для начала верх стойки расшатывалчтобы получить хоть какой-то просвет.

Это было не сложно.

Просвет сверху

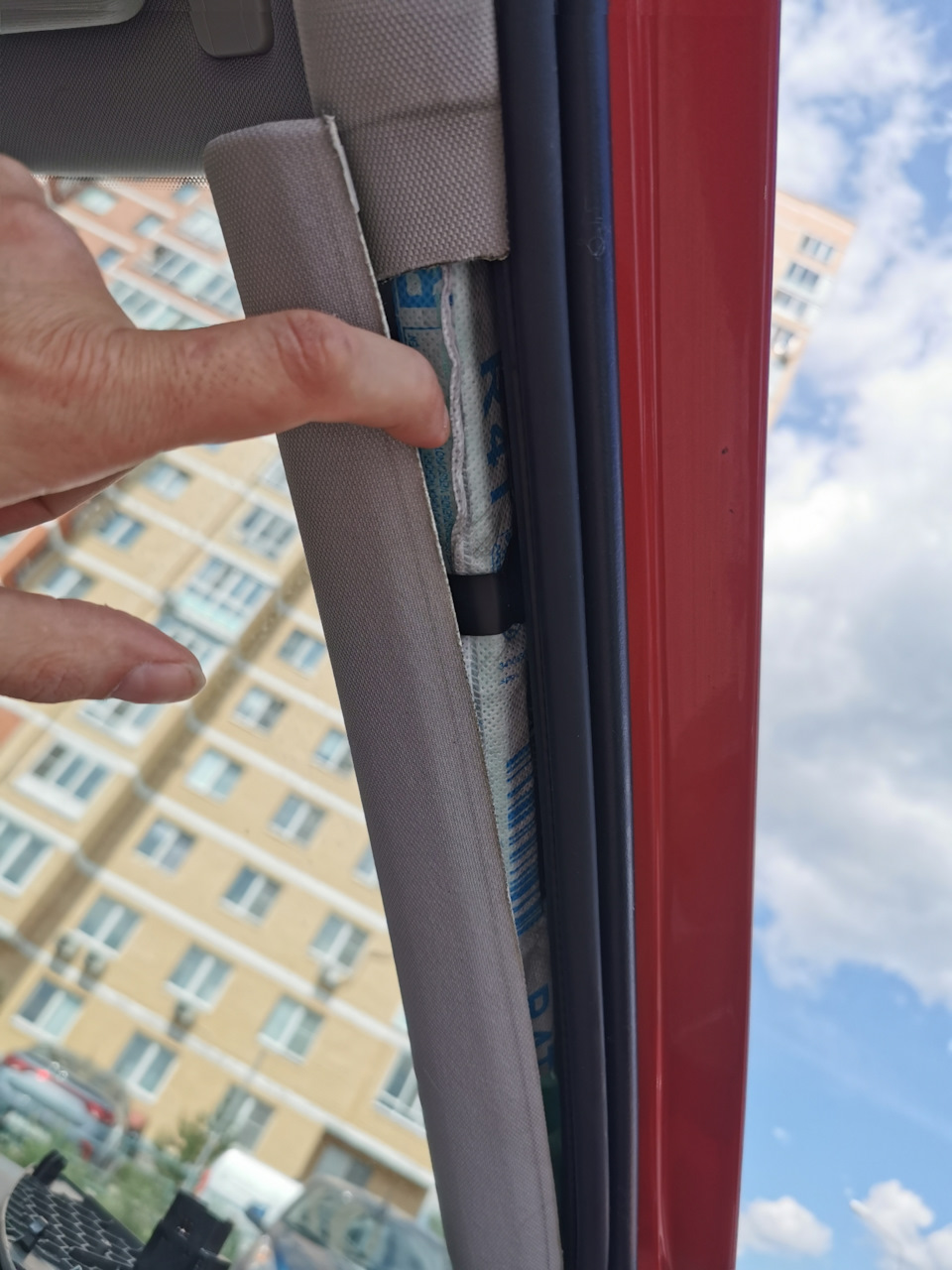

Далее боль и тоска. Долго тыркался, стоит крепко как в марте.

По итогу решил действовать через “лаз между подушкой и металлом стойки”.

Вот тут

Отлично подошел металлический сьемник крепежа.

Такой

Вставлял между кузовом и пластиковым держателем защелки.

Немного давим, защелка немного выскакивает, до “усиков”.

Так все 3 защелки (самая нижняя без усов).

Получаем накладку сдвинутую до усов, на 1/2 хода до отщелкивания.

После работы сьемником

На усах она стоит мертво. Поэтому ход выбрал самый простой.

https://youtube.com/watch?v=igsJZ_Nacnw

Оборудование салона Volkswagen Golf VII / Golf GTI с 2012 года

1. Оборудование салона

1. Передняя панель.
2. Перчаточный ящик.
3. Центральная консоль.
4. Облицовка рулевой колонки.
5. Накладка передней панели со стороны водителя.

Снятие и установка верхней облицовки пространства для ног со стороны водителя

Демонтаж

1. Открутите винт -3-.

2. Удалите верхнюю облицовку пространства для ног со стороны водителя -1-, извлекая её из кронштейна -2-.

Монтаж

Важно: Перед началом сборки проверьте все крепежные элементы и замените те, которые повреждены.

Монтаж выполняется в обратном порядке.

Снятие и установка вещевого ящика со стороны водителя

Снятие

1. Открыть вещевой ящик со стороны водителя -1- в -направлении стрелки-.

2. Высвободить вещевой ящик со стороны водителя -1- из верхней защёлки и извлечь вниз из передней панели -2-.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка накладки передней панели со стороны водителя

Снятие

1. Удалите боковую накладку передней панели с водительской стороны.

2. Снимите верхнюю облицовку области для ног со стороны водителя.

3. Уберите облицовку центральной консоли.

4. Извлеките вещевой ящик с водительской стороны.

5. Открутите винт -2- сбоку.

6. Открутите винт -3- снизу.

7. Открутите винты -4- и -5-.

8. Отсоедините накладку передней панели -1- от защёлок передней панели -стрелки- и снимите её.

Установка

Примечание: Перед началом сборки обязательно проверьте все крепежные элементы и замените поврежденные.

Установка производится в обратном порядке.

Снятие и установка накладки комбинации приборов

Снятие

1. Разблокировать рычаг механизма регулировки положения рулевого колеса.

2. Вытянуть рулевое колесо до упора на себя, отжать рулевую колонку до упора вниз и зафиксировать.

3. Высвободить накладку комбинации приборов -2- с помощью клина -3409- из крепления комбинации приборов -1—стрелки A-.

4. Высвободить накладку комбинации приборов -2- из крепления на верхней части облицовки рулевой колонки -3—стрелки В- и снять ее.

Установка

Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка верхней части облицовки рулевой колонки

Снятие

1. Освободите рычаг механизма, отвечающего за регулировку положения рулевого колеса.

2. Потяните рулевое колесо на себя до упора, затем отожмите рулевую колонку вниз до конца и зафиксируйте её.

3. С помощью инструмента -3409- аккуратно извлеките накладку комбинации приборов из крепления, обозначенного стрелкой A.

4. Отделите верхнюю часть облицовки рулевой колонки -1- от нижней части облицовки, используя указанные стрелками B и C крепления. Для этого поверните рулевое колесо в нужном направлении.

5. Отсоедините верхнюю часть облицовки рулевой колонки от нижней и снимите её вместе с накладкой комбинации приборов.

Установка

Примечание: Перед началом сборки обязательно проверьте все крепежные элементы и замените поврежденные.

Установка производится в обратном порядке.

Снятие и установка нижней части облицовки рулевой колонки

Снятие

1. Снять верхнюю часть облицовки рулевой колонки.

2. При необходимости извлечь из замка зажигания ключ.

3. Выкрутить винты -1- из нижней части облицовки рулевой колонки. Для этого провернуть соответствующим образом рулевое колесо.

4. Снять нижнюю часть облицовки рулевой колонки -2- с рулевой колонки.

5. На автомобилях с системой санкционирования доступа и пуска двигателя без ключа зажигания отсоединить электрический разъём считывающей катушки иммобилайзера -D2-.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка верхней облицовки пространства для ног со стороны переднего пассажира

Снятие

1. Открутите винты -1-.

2. Отсоедините верхнюю облицовку пространства для ног со стороны переднего пассажира -2- от передней панели и центральной консоли, затем снимите её.

Установка

Примечание: — Перед началом сборки обязательно проверьте все крепежные элементы и замените поврежденные. — Винты -1- следует оставить затянутыми вручную.

Установка производится в обратном порядке.

Перчаточный ящик

Снятие и установка ручки открывания перчаточного ящика

Снятие

1. Открыть перчаточный ящик.

2. Выкрутить винт -1- и извлечь ручку отпирания -2- из крышки перчаточного ящика.

Установка

Установка осуществляется в обратной последовательности.

Примечание: Ручка отпирания крышки перчаточного ящика: 1,5 Н·м.

Сервисное положение крышки перчаточного ящика

Установка в сервисное положение

1. Открыть крышку перчаточного ящика -2-.

2. Отжать упоры -1- крышки перчаточного ящика -2- вверх -стрелки А-.

3. Одновременно с этим открыть крышку перчаточного ящика -2- дальше -стрелка В-. При этом осторожно извлечь зубчатую рейку демпфирующего механизма из самого механизма.

Возврат из сервисного положения

1. Медленно закрывая крышку перчаточного ящика, осторожно направить при этом зубчатую рейку демпфирующего механизма внутрь механизма.

2. Закрывая крышку перчаточного ящика дальше, защелкнуть её заднюю часть за упоры.

Снятие и установка демпфирующего механизма крышки перчаточного ящика

Снятие

1. Привести крышку перчаточного ящика в сервисное положение (см. выше).

2. Отсоединить разъём выключателя освещения перчаточного ящика -E26- от демпфирующего механизма -1-.

3. Провернуть демпфирующий механизм -1- на 90° (1/4 оборота) по часовой стрелке -стрелка- и снять с перчаточного ящика -2-.

4. Продвинуть зубчатую рейку -1- в -направлении стрелки-, разблокировать её и снять с крышки перчаточного ящика.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка вещевого ящика

Снятие

1. Снять боковую накладку передней панели со стороны переднего пассажира.

2. Снять верхнюю облицовку пространства для ног со стороны переднего пассажира.

3. Снять облицовку центральной консоли со стороны переднего пассажира.

4. При наличии снять блок управления электронной информационной системы 1 -J794-.

5. Выкрутить винт -стрелка 1- сбоку.

6. Открыть крышку перчаточного ящика и выкрутить винты -стрелки 2-.

7. Отсоединить перчаточный ящик от креплений передней панели и отвести от неё настолько далеко, чтобы стал доступен шланг охлаждения перчаточного ящика.

8. Снять с перчаточного ящика шланг его охлаждения.

9. Отсоединить от перчаточного ящика имеющиеся электрические разъёмы, свободно разложить направляющие проводов и снять перчаточный ящик.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка крышки перчаточного ящика

Снятие

1. Снять перчаточный ящик.

2. Положить перчаточный ящик на мягкую поверхность.

3. Привести крышку перчаточного ящика в сервисное положение.

4. Выбить шарнирные пальцы -1- слева и справа с помощью выколотки в -направлении стрелки В-.

5. Снять крышку перчаточного ящика с перчаточного ящика.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка отсека для хранения в облицовке потолка

Снятие

1. Отключите зажигание.

2. Извлеките заглушку -1- отсека для хранения, расположенного в облицовке потолка -3-.

3. Удалите передний плафон освещения салона -WX1- -2-.

4. При необходимости снимите накладку внутреннего зеркала заднего вида.

5. Открутите винты -1-.

6. Извлеките отсек для хранения -2- из усилительной рамки в облицовке потолка -3-.

Установка

Примечание: Перед началом сборки убедитесь в исправности всех крепежных элементов и замените поврежденные.

Установка производится в обратном порядке.

Солнцезащитные козырьки

Примечание: На рисунках изображены детали и узлы со стороны водителя. Изображение для стороны переднего пассажира аналогично стороне водителя.

1. Солнцезащитный козырек.
2. Опора солнцезащитного козырька (от солнцезащитного козырька не отсоединяется).
3. Центральная опора солнцезащитного козырька.

Снятие и установка солнцезащитного козырька

Примечание: Ниже описаны работы по снятию и установке солнцезащитного козырька со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Откинуть солнцезащитный козырёк вперёд.

2. При помощи плоской отвертки осторожно поддеть рассеиватель фонаря -1- косметического зеркала в месте с выемкой -стрелка-.

3. Отсоединить электрический разъём.

4. Отсоединить солнцезащитный козырёк -2- от центральной опоры -1-.

5. Открыть заглушку -3- опоры солнцезащитного козырька.

Примечание: Во время проведения следующих действий обращать внимание на то, чтобы клещи-съёмник -VAS 6427- размещались посредине фиксирующих скоб.

6. С помощью клещей-съёмника -VAS 6427- высвободить переднюю фиксирующую скобу -3- опоры солнцезащитного козырька -1- из крепления в кузове.

7. Держать солнцезащитный козырёк с натягом – во избежание непроизвольного обратного защёлкивания фиксирующей скобы.

8. С помощью клещей-съёмника -VAS 6427- высвободить заднюю фиксирующую скобу -3- опоры солнцезащитного козырька -1- из крепления в кузове.

9. Осторожно извлечь солнцезащитный козырёк -2- с опорой -3- вниз из крепления в кузове и удалить транспортировочный блокиратор.

10. Вытянуть вперёд приклеенный к облицовке потолка жгут проводов. Отсоединить электрический разъём и снять солнцезащитный козырёк.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

1. Обмотать электрический разъём куском вспененной клейкой ленты в один слой.

2. Ухватиться одним пальцем за выемку в фонаре освещения макияжного зеркала. Немного оттянуть облицовку потолка вниз.

3. Задвинуть электрический разъём между облицовкой потолка и поперечиной крыши примерно на 6 см назад.

4. Защёлкнуть переднюю фиксирующую скобу опоры солнцезащитного козырька в креплении кузова.

5. Защёлкнуть заднюю фиксирующую скобу опоры солнцезащитного козырька в креплении кузова.

6. Проверить, чтобы обе фиксирующие скобы защёлкнулись в кузове полностью.

7. Дальнейшая установка осуществляется в обратной последовательности.

Снятие и установка центральной опоры солнцезащитного козырька

Примечание: Ниже описаны работы по снятию и установке центральной опоры солнцезащитного козырька со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Отсоединить солнцезащитный козырёк от центральной опоры и отвернуть его в сторону.

2. Повернуть центральную опору солнцезащитного козырька -1- примерно на 90° (1/4 оборота) против часовой стрелки -стрелка-.

3. Снять центральную опору солнцезащитного козырька -1- движением вниз.

Установка

Установка осуществляется в обратной последовательности.

Потолочные поручни

Примечание: На иллюстрациях представлены компоненты и узлы переднего левого потолочного поручня. Изображения других потолочных поручней аналогичны.

1. Крепежный кронштейн потолочной ручки.
2. Распорка (соединяется с потолочной ручкой).
3. Потолочная панель.
4. Потолочная ручка.
5. Два болта (момент затяжки: 4,5 Н·м).

Снятие и установка потолочных поручней

Примечание: В данном разделе описывается процесс снятия и установки левого переднего поручня на потолке. Аналогичные действия выполняются для остальных потолочных поручней.

Снятие

1. Опустите потолочный поручень -1- вниз и откройте заглушки -2-.

2. Опустив потолочный поручень -1-, вставьте съёмник -T10517- до упора в левую фиксирующую скобу -стрелка-.

3. Осторожно потяните за потолочный поручень со стороны левой фиксирующей скобы -1-.

4. Аналогичным образом освободите правую фиксирующую скобу.

Примечание: Таким образом, фиксирующие скобы -2- потолочных ручек -1- освобождены от креплений в кронштейнах потолочных поручней. Следующий шаг необходим только в случае, если требуется полностью снять потолочный поручень. Для демонтажа облицовки потолка достаточно отсоединить потолочные поручни от креплений в кузове.

5. Отсоедините боковые фиксаторы -2- с обеих сторон.

6. Извлеките потолочный поручень -1- из распорки -3-, двигая его вниз.

Установка

Примечание: Перед сборкой обязательно проверьте все крепежные элементы и замените поврежденные.

Установка выполняется в обратном порядке.

Примечание: Убедитесь, что обе фиксирующие скобы полностью защелкнулись в кронштейне потолочного поручня.

Снятие и установка кронштейнов крепления потолочных поручней

Примечание: В этом разделе описывается процесс снятия и установки кронштейна левого переднего потолочного поручня. Аналогичные действия выполняются для кронштейнов остальных потолочных поручней.

Снятие

1. Снимите потолочную панель.

2. Если имеется, отсоедините направляющую электропроводки -1- от кронштейна потолочной ручки -3-.

3. Выкрутите болты -2- и снимите кронштейн потолочной ручки -3-.

Установка

Примечание: Перед сборкой обязательно проверьте все крепежные элементы и замените поврежденные.

Установка выполняется в обратном порядке.

Центральная консоль

Центральная консоль комплектации Basis:

1. Передние кронштейны для крепления облицовки центральной консоли в пространстве для ног слева и справа.
2. Облицовка центральной консоли в пространстве для ног слева и справа.
3. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
4. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
5. Вставка центральной консоли.
6. Передний вещевой отсек центральной консоли.
7. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
8. Накладка центральной консоли слева и справа.
9. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
10. Передняя пепельница (вариант комплектации).
11. Защитный колпачок слева и справа (вставить в центральную консоль).
12. Болт, 2 шт. (момент затяжки: 6 Н·м).
13. Центральная консоль.
14. Кронштейн позади механизма переключения передач для центральной консоли.
15. Шумоизоляция механизма переключения передач.
16. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
17. Накладка панели управления и индикации.

Центральная консоль комплектации Komfort:

1. Передние кронштейны для крепления облицовки центральной консоли в пространстве для ног слева и справа.
2. Облицовка центральной консоли в пространстве для ног слева и справа.
3. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
4. Болт, 2 шт. (момент затяжки: 1,5 Нм).
5. Вставка центральной консоли.
6. Передний вещевой отсек центральной консоли.
7. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
8. Накладка центральной консоли слева и справа.
9. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
10. Передняя пепельница (вариант комплектации).
11. Болт, 2 шт. (момент затяжки: 6 Н·м).
12. Защитный колпачок слева и справа (вставить в центральную консоль).
13. Задняя панель центральной консоли.
14. Болт, 2 шт. (момент затяжки: 6 Н·м).
15. Центральная консоль.
16. Кронштейн позади механизма переключения передач для центральной консоли.
17. Шумоизоляция механизма переключения передач.
18. Болт, 2 шт. (момент затяжки: 1,5 Н·м).
19. Накладка панели управления и индикации.

Снятие и установка задней панели центральной консоли

Снятие

1. Отодвинуть передние сиденья в крайнее переднее положение.

2. Движением назад отсоединить заднюю панель -1- от центральной консоли -2-.

3. Движением вверх отсоединить заднюю панель -1- от центральной консоли -2—стрелка- и снять её.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка облицовки центральной консоли в пространстве для ног

Примечание: Ниже описаны работы по снятию и установке облицовки центральной консоли в пространстве для ног со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Выкрутить винт -3-.

2. Вытянуть облицовку центральной консоли в пространстве для ног -1- из креплений в центральной консоли -2- движением вниз и снять её.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка накладки панели управления и индикации

Снятие

Подцепить накладку панели управления и индикации -1- и снять её с панели управления и индикации -2-.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка переднего вещевого отсека центральной консоли

Снятие

1. Снять накладку панели управления и индикации (см. выше).

2. Отсоединить передний вещевой отсек -1- от центральной консоли -2—стрелка A-.

3. Отсоединить передний вещевой отсек -1- от центральной консоли -2- движением назад -стрелка В-.

4. При наличии отсоединить от переднего вещевого отсека разъём.

Установка

Примечание: — Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые. — Обратить внимание на правильное положение направляющего выступа переднего вещевого отсека центральной консоли.

Установка осуществляется в обратной последовательности.

Снятие и установка облицовки центральной консоли

Примечание: Ниже описаны работы по снятию и установке облицовки центральной консоли со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

1. Снять накладку панели управления и индикации.

2. Выкрутить винт -2-.

3. Сначала отсоединить облицовку центральной консоли -1- в зоне панели управления и индикации движением в -направлении стрелки А- от центральной консоли -3-.

4. Отсоединить облицовку центральной консоли -1- от центральной консоли -3—стрелка В- и снять её.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка вставки центральной консоли

Снятие

1. На автомобилях с роботизированной с трансмиссией с двойным сцеплением перевести рычаг переключения передач в положение „D/S“.

2. Выключить зажигание.

3. Осторожно отсоединить чехол рычага/селектора переключения передач от центральной консоли и вывернуть его наизнанку вверх.

4. Снять передний вещевой отсек со стороны водителя.

5. Снять накладки центральной консоли слева и справа.

6. Выкрутить винты -2-.

7. Отсоединить вставку центральной консоли -1- от центральной консоли движением вверх.

Примечание: Вставку центральной консоли можно отделить от центральной консоли только при приложении относительно большого усилия.

8. Осторожно приподнять вставку центральной консоли и отсоединить от неё электрические разъёмы.

9. Потянуть вставку центральной консоли вперёд, пока не высвободится направляющий выступ -3-, и осторожно снять через рычаг/селектор переключения передач.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Снятие и установка центральной консоли

Снятие

Автомобили с центральной консолью в исполнении Komfort

1. Снять заднюю панель центральной консоли.

Продолжение для всех автомобилей

2. Снять вставку центральной консоли.

3. Снять облицовку центральной консоли в пространстве для ног слева и справа.

4. Снять панель управления и индикации.

Автомобили с центральной консолью в исполнении Komfort

5. Выкрутить винты -1- центральной консоли -2-.

Продолжение для всех автомобилей

6. Снять заглушки -1- с левой и с правой стороны центральной консоли -3-.

7. Выкрутить винты -2- центральной консоли -3- слева и справа.

8. Выкрутить винты -1- центральной консоли -2- слева и справа.

9. Выкрутить винты -2- центральной консоли -1-.

10. Приподнять сзади центральную консоль -1- и движением назад извлечь её из передней панели.

11. Осторожно снять центральную консоль -1- через рычаг/селектор переключения передач.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Обивка передней двери

Примечание: На изображениях представлены детали и компоненты обивки передней двери со стороны водителя. Аналогичные элементы можно увидеть и на стороне переднего пассажира. Данные детали относятся к пятидверному автомобилю, для трехдверной версии они аналогичны.

1. Обивка двери.
2. Индикатор блокировки центрального замка -K133- (только на двери водителя).
3. Втулка для установки индикатора блокировки центрального замка -K133- (только на двери водителя).
4. Облицовка механизма управления наружным зеркалом.
5. Пистон, 2 шт. (необходимо заменить поврежденные или деформированные пистоны).
6. Регулятор положения наружных зеркал -EX11- с кнопкой блокировки дверей из салона со стороны водителя -E308-.
7. Болт, 2 шт. (момент затяжки: 4,5 Н·м).
8. Верхняя часть ручки двери.
9. Светоотражатель.
10. Панель управления стеклоподъемниками в двери водителя -E512-.
11. Пистон (для трехдверной версии: 7 шт., для пятидверной версии: 6 шт. – из них верхний левый – фиксатор удара -стрелка-; установить в облицовку; заменить поврежденные или деформированные пистоны).
12. Декоративная накладка.

Снятие и установка обивки передней двери

Примечание: В данном разделе описаны действия по снятию и установке обивки передней двери со стороны водителя. Процедуры для переднего пассажира выполняются аналогично. Описание относится к пятидверному автомобилю, для трехдверного автомобиля процесс аналогичен.

Снятие

1. Отключите зажигание и все электроприборы, извлеките ключ из замка зажигания.

2. С помощью клина -3409- аккуратно подденьте верхнюю часть накладки ручки -1- и извлеките её из гнёзд в облицовке двери.

3. Открутите винты -1-.

4. Для разблокировки проверните пистон -1- с помощью рожкового ключа (SW 10) в -направлении стрелки- на 90° (1/4 оборота).

Примечание: Пистон -стрелка- разблокирован.

5. Извлеките пистоны -2- крепления облицовки двери -1- из гнёзд с помощью клиньев -T10383-. Пистон -3- уже разблокирован.

Примечание: На пятидверном автомобиле верхний левый пистон -стрелка- служит фиксатором удара и автоматически разблокируется при извлечении обивки двери из молдинга уплотнителя стекла. На трехдверном автомобиле фиксатор удара не устанавливается. Все пистоны обивки двери должны быть разблокированы согласно описанию.

6. Извлеките обивку двери -1- из молдинга уплотнителя стекла, поднимая её вертикально вверх. На четырехдверном автомобиле фиксатор удара -стрелка- разблокируется автоматически.

7. Отсоедините электрические разъёмы от облицовки двери -1- в соответствии с комплектацией автомобиля.

8. Отсоедините трос -1- от механизма внутренней ручки двери.

Установка

Примечание: Перед началом сборки проверьте все крепежные элементы и замените поврежденные.

Установка производится в обратном порядке.

Внимание: Убедитесь, что пистоны правильно установлены в обивку передней двери. Перед установкой обивки двери проверьте, что все распорные пистоны находятся в положении -1-! Запрещается пытаться установить обивку двери с пистонами в положении -2-!

Обивка задней двери

Примечание: На рисунках изображены детали и узлы обивки задней двери со стороны водителя. Изображение для стороны переднего пассажира аналогично стороне водителя.

1. Обивка двери.
2. Клавиша заднего стеклоподъёмника со стороны водителя -E711- (только в автомобилях с электроприводом стеклоподъёмников).
3. Болт, 2 шт. (момент затяжки: 4,5 Н·м).
4. Рукоятка стеклоподъёмника (только в автомобилях с ручным приводом стеклоподъёмников).
5. Верхняя часть оболочки дверной ручки.
6. Светоотражатель.
7. Пистон, 6 шт. (вставить в облицовку; повреждённые или деформированные пистоны заменить).

Снятие и установка обивки задней двери

Примечание: Ниже приведено описание снятия и установки обивки задней двери со стороны водителя. Работы по снятию и установке со стороны переднего пассажира проводятся аналогичным образом.

Снятие

Автомобили без электрических стеклоподъёмников

1. Снять рукоятку вращения механического стеклоподъёмника.

Продолжение для всех автомобилей

2. Выключить зажигание и все электропотребители и извлечь ключ зажигания из замка.

3. Поддеть верхнюю часть накладки ручки -1- с помощью клина -3409- и извлечь её из гнёзд в облицовке двери.

4. Выкрутить винты -1-.

5. Снять светоотражатель.

6. Для разблокирования провернуть пистон -1- с помощью насадки Torx T30 в -направлении стрелки- на 90° (1/4 оборота).

7. Извлечь пистоны -2- крепления облицовки двери -1- из гнёзд с помощью клиньев -T10383-. Пистон -3- уже разблокирован.

8. Извлечь обивку двери -1- из молдинга уплотнителя стекла движением вертикально вверх.

9. Отсоединить электрические разъёмы от облицовки двери -1- в соответствии с комплектацией автомобиля.

10. Отсоединить трос -1- от механизма привода внутренней ручки двери.

Установка

Примечание: Перед сборкой необходимо проверить все элементы крепления и заменить повреждённые.

Установка осуществляется в обратной последовательности.

Внимание: Ввести пистоны в обивку передней двери. Перед установкой обивки двери убедиться, что все распорные пистоны находятся в положении -1-! Запрещается пытаться крепить обивку двери пистонами, находящимися в положении -2-!

Панель приборов — снятие и установка

Внимание! Ознакомьтесь с мерами предосторожности, связанными с работой с надувной подушкой безопасности.

1. Удалите блок подушки безопасности с рулевого колеса.

2. Снимите рулевое колесо.

3. Уберите облицовку рулевой колонки.

4. Демонтируйте щиток приборов.

5. С помощью пластикового клина аккуратно извлеките декоративные накладки с панели приборов.

6. Снимите переднюю часть центральной консоли.

7. Уберите боковые крышки с панели приборов.

8. Демонтируйте вещевой ящик.

Внимание! Прежде чем отключать штекер надувной подушки безопасности пассажира, устраните возможный электростатический заряд, прикоснувшись к замку двери или кузову.

9. Отсоедините штекер подушки безопасности пассажира.

10. Выкрутите два болта в нижней части и снимите блок подушки безопасности переднего пассажира с панели приборов.

11. Уберите накладку радиоприемника и блока управления отопителем.

12. Извлеките центральный дефлектор обдува салона.

13. Снимите динамики с панели приборов.

14. Уберите нижнюю накладку панели приборов со стороны водителя.

15. Снимите облицовку передней стойки.

16. Извлеките блок управления отопителем/кондиционером.

17. Уберите радиоприемник или блок навигационной системы.

18. Выкрутите четыре болта и извлеките опорную раму блока управления отопителем/кондиционером и радиоприемника/навигационной системы из монтажного отсека.

19. Выкрутите два болта в внутреннем монтажном отсеке центральной консоли.

20. Отсоедините правый и левый воздуховоды от боковых дефлекторов салона.

21. Выкрутите один шуруп под левым дефлектором и два шурупа под правым.

22. Освободите панель приборов от опорной рамы и креплений у ветрового стекла, а затем, совместно с помощником, аккуратно снимите её и извлеките из салона.

Установка панели приборов осуществляется в обратном порядке снятия.

Внимание! При подключении аккумулятора в салоне не должно находиться пассажиров.

Проверка и замена элементов освещения панели

Перед тем как приступить к проверке и замене элементов освещения панели в Volkswagen Golf 7, важно убедиться, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: отвертки (плоская и крестовая), пинцет, мультиметр для проверки электрических соединений, а также запасные лампы, если потребуется замена.

Первым шагом является отключение аккумулятора. Это необходимо для предотвращения короткого замыкания и обеспечения безопасности во время работы с электрическими компонентами. Найдите клемму аккумулятора и отсоедините отрицательный провод.

После этого необходимо снять переднюю панель. Для этого аккуратно открутите все винты, которые крепят панель к кузову автомобиля. Обычно они находятся в верхней части панели и могут быть скрыты декоративными накладками. Используйте плоскую отвертку, чтобы аккуратно снять эти накладки, не повредив их.

Когда все винты будут удалены, аккуратно потяните панель на себя, начиная с нижней части. Будьте осторожны, чтобы не повредить защелки, которые могут удерживать панель на месте. Если панель не снимается легко, проверьте, не остались ли винты или защелки, которые вы могли пропустить.

После снятия панели вы получите доступ к элементам освещения. Проверьте состояние лампочек, используя мультиметр для проверки их работоспособности. Если лампа не светится, возможно, она перегорела и требует замены. Чтобы заменить лампу, аккуратно извлеките ее из патрона, используя пинцет, если это необходимо, и установите новую лампу, убедившись, что она надежно зафиксирована.

Также стоит проверить проводку на наличие повреждений или коррозии. Если вы заметили какие-либо проблемы, возможно, потребуется заменить поврежденные участки проводов или соединителей.

После завершения всех проверок и замен, установите панель обратно на место, убедившись, что все защелки и винты правильно зафиксированы. Подключите аккумулятор и протестируйте работу освещения панели, чтобы убедиться, что все функционирует корректно.

Следуя этим шагам, вы сможете успешно проверить и заменить элементы освещения панели в вашем Volkswagen Golf 7, обеспечив тем самым безопасное и комфортное вождение.

Вопрос-ответ

Сколько стоит замена ремня ГРМ на автомобиле VW Golf 7?

Типичная стоимость замены ремня ГРМ начинается примерно с 550 долларов и может возрасти до более чем 1300 долларов, если для доступа к ремню ГРМ потребуется снять дополнительные компоненты двигателя.

Как снять крышку предохранителей гольф 6?

Крышка держится на защёлках. Можно аккуратно поддеть плоской отвёрткой. Главное — не тянуть резко, чтобы не сломать крепление. Блок в моторном отсеке установлен рядом с аккумулятором слева. Сверху на нём пластиковая крышка, которую нужно снять, чтобы добраться до самих предохранителей.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, пластиковые лопатки и ключи. Это поможет избежать лишних перерывов в процессе снятия панели.

СОВЕТ №2

Обязательно отключите аккумулятор перед началом работы. Это предотвратит случайное замыкание и защитит электронику автомобиля во время снятия панели.

СОВЕТ №3

Работайте аккуратно и не спешите. Используйте пластиковые лопатки, чтобы избежать повреждения креплений и поверхности панели. Это поможет сохранить панель в хорошем состоянии для дальнейшей установки.

СОВЕТ №4

Запоминайте или фотографируйте порядок снятия элементов и креплений. Это упростит процесс сборки обратно и поможет избежать путаницы при установке панели на место.
