Как отрегулировать фары митсубиси лансер 9

Правильная регулировка фар — ключевой аспект безопасности на дороге, особенно для владельцев Mitsubishi Lancer 9. Неправильно настроенные фары могут ослеплять встречных водителей или снижать видимость в темноте, что увеличивает риск аварий. В этой статье мы рассмотрим процесс регулировки фар, что поможет улучшить видимость и продлить срок службы осветительных приборов вашего автомобиля.

Наружное освещение

Обратите внимание: информация о замене ламп содержится в разделе «Инструкция по эксплуатации».

Регулировка фар Mitsubishi Lancer 9 — важная процедура, которая обеспечивает безопасность на дороге. Эксперты рекомендуют начинать с подготовки автомобиля: он должен стоять на ровной поверхности, а колеса должны быть правильно накачаны. Затем необходимо измерить высоту света фар, используя стену или экран. Для этого следует отметить уровень, на котором должен находиться световой пучок, и включить фары.

После этого можно приступить к регулировке. На задней стороне каждой фары находятся специальные винты, отвечающие за вертикальную и горизонтальную настройку. Поворачивая их, можно добиться необходимого положения светового пучка. Важно помнить, что правильная настройка фар не только улучшает видимость, но и предотвращает ослепление встречных водителей. Регулярная проверка и корректировка фар — залог безопасной езды в любых условиях.

https://youtube.com/watch?v=1obUIU0JTx0

Регулировка фар

Шаг	Действие	Примечания
1	Подготовка автомобиля	Убедитесь, что автомобиль стоит на ровной поверхности, шины накачаны до рекомендованного давления, в баке примерно половина топлива, и нет лишнего груза в багажнике.
2	Подготовка стены/экрана	Разместите автомобиль на расстоянии 5-7 метров от ровной стены или экрана. Отметьте на стене центральную линию автомобиля и высоту центров фар.
3	Включение фар	Включите ближний свет фар.
4	Регулировка по горизонтали	Найдите регулировочные винты для горизонтальной регулировки (обычно расположены сверху или сбоку от фары). Поворачивайте их, чтобы световое пятно каждой фары было направлено прямо вперед, параллельно центральной линии автомобиля.
5	Регулировка по вертикали	Найдите регулировочные винты для вертикальной регулировки (обычно расположены сбоку или снизу от фары). Поворачивайте их, чтобы верхняя граница светового пятна находилась на 5-7 см ниже отметки центров фар на стене.
6	Проверка и доводка	Проверьте, чтобы световое пятно было четким, без резких перепадов. При необходимости повторите регулировку.
7	Регулировка противотуманных фар (если есть)	Противотуманные фары регулируются аналогично, но их световой пучок должен быть направлен ниже, чтобы не ослеплять встречных водителей.

Интересные факты

Вот несколько интересных фактов о регулировке фар на Mitsubishi Lancer 9:

1. Оптимальная высота света: Правильная регулировка фар не только улучшает видимость на дороге, но и предотвращает ослепление встречных водителей. Для Mitsubishi Lancer 9 рекомендуется, чтобы верхняя граница светового пучка находилась на уровне 10 см ниже горизонтальной линии, проведенной от центра фары.

2. Использование стенда: Для точной регулировки фар можно использовать стенд с разметкой. Это позволяет добиться более точного результата, так как вы сможете видеть, как световой пучок распределяется по поверхности. На стенде можно отметить центр фары и проверить, как свет падает на стену.

3. Регулировка под нагрузкой: Важно помнить, что регулировка фар должна проводиться с учетом нагрузки автомобиля. Если вы часто перевозите грузы или пассажиров, стоит проверить, как это влияет на угол наклона фар. В некоторых моделях Mitsubishi Lancer 9 есть возможность регулировки угла наклона фар в зависимости от нагрузки.

Эти факты помогут вам лучше понять, как правильно отрегулировать фары вашего Mitsubishi Lancer 9 для безопасной и комфортной езды.

https://youtube.com/watch?v=XzYomTVccus

Подготовка к регулировке фар

1. Проверьте фары на наличие повреждений, коррозии и дефектов. Устраните все неисправности перед началом регулировки.

2. Убедитесь, что давление в шинах соответствует рекомендованным значениям.

3. (Если имеется переключатель корректора фар) Установите его в положение «0».

4. Дайте двигателю поработать на оборотах 2000 об/мин для полной зарядки аккумулятора.

5. Если топливный бак не заполнен, поместите в багажник груз, рассчитывая 0,8 кг на каждый литр топлива.

6. В автомобиле должен находиться только один водитель, или на его месте разместите груз весом 55 кг.

7. Тщательно очистите рассеиватели фар.

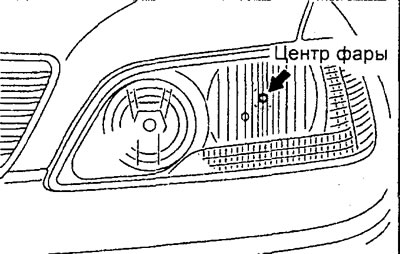

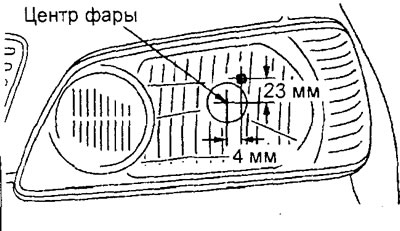

8. Найдите центр фары, которую будете регулировать.

Модели с комбинированными лампами дальнего и ближнего света.

Модели с отдельными лампами для дальнего и ближнего света.

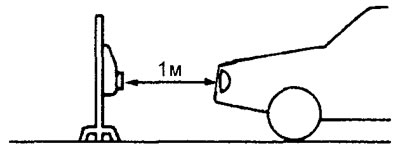

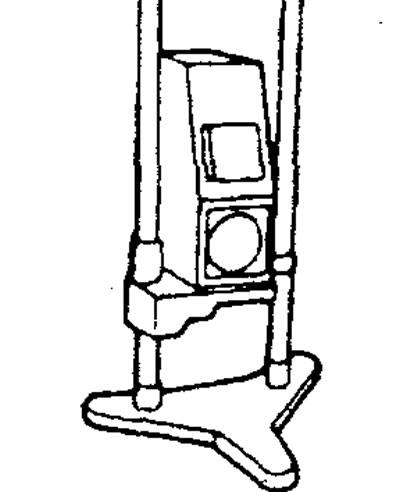

9. Регулировку светового пучка фар следует выполнять с использованием соответствующих светотехнических приборов, соблюдая инструкции производителя этих приборов.

Примечание: если в вашем регионе существуют особые требования к светотехническим приборам автомобилей, выполните регулировку фар в соответствии с этими требованиями.

10. Установите автомобиль на ровной горизонтальной поверхности так, чтобы расстояние от центра фары до светотехнического прибора составляло 1 метр, как показано на схеме.

11. Общие рекомендации по регулировке.

• Чтобы избежать повреждения пластикового рассеивателя фары, не закрывайте фару более чем на три минуты.
• При регулировке одной фары убедитесь, что другая фара отключена, отсоединив разъем.
• После завершения регулировки, при подключении разъема фары убедитесь, что настройки не были сбиты.

Примечание: если из-за внешнего освещения сложно увидеть границу светотеневой границы пучка света фар, используйте занавес или дополнительный экран для уменьшения влияния внешнего света.

Регулировка света фар (по европейским стандартам)

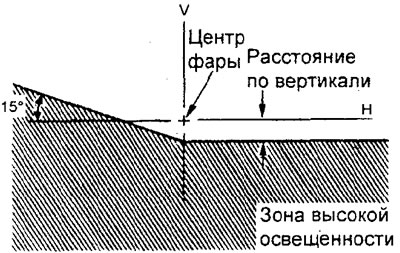

1. Проверьте правильность расположения пучка света фар на экране.

а) Проверьте наличие четкой светотеневой границы и асимметричного изображения пучка относительно вертикальной линии.

б) В вертикальном направлении пучок света фар должен быть ниже горизонтальной линии «Н» на указанную величину.

Номинальное значение — 7 мм

в) В горизонтальном направлении угол, под которым наклонная линия пучка света фар пересекает вертикальную линию «V», должен соответствовать номинальному значению.

Номинальное значение — 15°

2. Для регулировки положения пучка света фар поочередно вращайте соответствующие регулировочные винты.

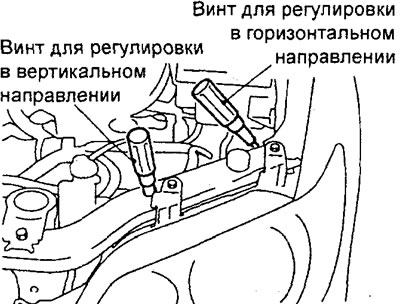

Модели с едиными лампами дальнего и ближнего света.

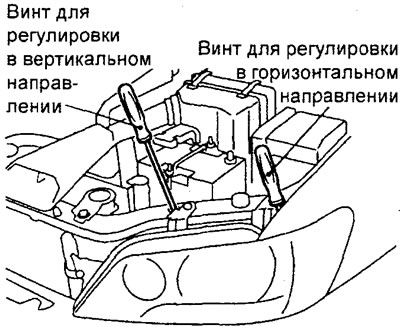

Модели с раздельными лампами дальнего и ближнего света.

https://youtube.com/watch?v=aUycfSRhTHI

Измерение яркости фар

1. Установите автомобиль на ровной горизонтальной поверхности так, чтобы расстояние от центра фары до измерительного прибора составляло 1 метр.

2. Включите фары ближнего света и, следуя указаниям инструкции производителя прибора, с помощью фотометра измерьте уровень яркости света фар. Убедитесь, что полученное значение соответствует установленным нормам.

Минимально допустимое значение — не менее 6400 Кандел.

— При проведении измерений яркости света поддерживайте обороты коленчатого вала двигателя на уровне не менее 2000 об/мин, чтобы аккумулятор оставался заряженным.

— Если для оценки яркости используется люксметр, необходимо преобразовать его показания в единицы измерения фотометра по следующей формуле:

• I — яркость света, Кандел (cd),
• Е — освещенность, (lux),
• R — расстояние в метрах от фары до люксметра.

Регулировка передних противотуманных фар

Подготовка к регулировке передних противотуманных фар

1. Проверьте узлы передних противотуманных фар на наличие повреждений, коррозии и дефектов. Устраните все неисправности перед началом регулировки.

2. Убедитесь, что давление в шинах соответствует установленным нормам.

3. Дайте двигателю поработать на оборотах 2000 об/мин, чтобы полностью зарядить аккумулятор.

4. Если топливный бак не заполнен, положите в багажник груз, рассчитывая 0,8 кг на каждый литр топлива.

5. В автомобиле должен находиться только один водитель, или же на его место поместите груз весом 55 кг.

6. Тщательно очистите рассеиватели противотуманных фар.

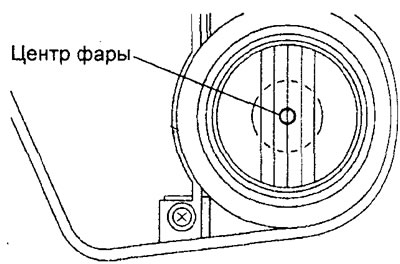

7. Найдите центр передней противотуманной фары, которую будете регулировать, как показано на иллюстрации.

8. Установите автомобиль на ровной горизонтальной поверхности так, чтобы расстояние от центра передней противотуманной фары до экрана составляло 3 метра, как указано на рисунке.

9. Покачайте автомобиль в горизонтальном направлении (влево-вправо) для достижения устойчивого положения.

10. Трижды покачайте автомобиль в вертикальном направлении, прикладывая усилие к капоту или переднему бамперу для стабилизации передней подвески.

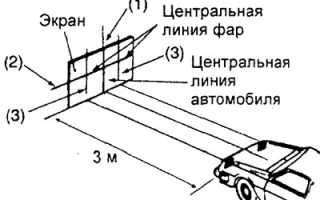

11. Нанесите четыре линии на экран для регулировки.

а) Установите вертикальную линию так, чтобы она совпадала с центральной осью автомобиля.

б) Измерьте высоту от центра передней противотуманной фары до поверхности и отметьте это значение на экране. Эта горизонтальная линия будет служить справочной при вертикальной регулировке.

Регулировка передних противотуманных фар

1. Проверьте соответствие расположения пучка света противотуманных фар на экране норме.

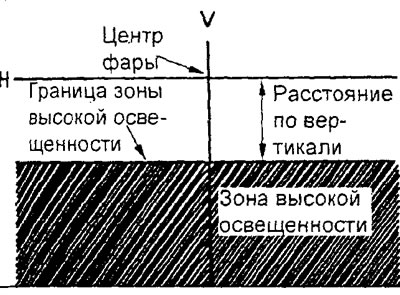

а) В вертикальном направлении пучок света фар (светотеневая граница) должен быть расположен в указанном диапазоне ниже горизонтальной линии «Н» на указанную величину.

Номинальное значение — 6 см (1,15°)

б) В горизонтальном направлении пучок света фар должен располагаться параллельно направлению движения автомобиля.

Примечание: регулировка противотуманных фар в горизонтальном направлении не предусмотрена. В случае отклонения пучка света фар от номинального расположения проверьте правильность крепления фары и отсутствие дефектов креплений.

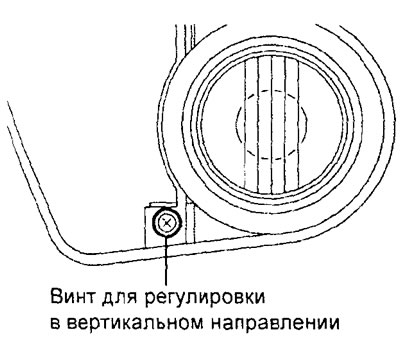

2. Для регулировки положения пучка света противотуманных фар в вертикальном направлении вращайте регулировочный винт.

Внимание: при регулировке обязательно прикройте другие лампы (осветительных приборов), на которых не производится регулировка.

Снятие и установка фар

Детали снимаются в последовательности, обозначенной на схеме «Снятие фар».

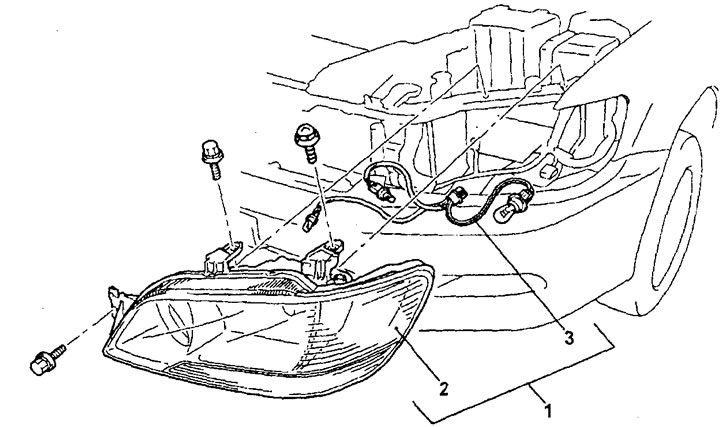

Снятие фар. 1 — фара в полном комплекте, 2 — отдельная фара, 3 — патроны с проводкой в собранном виде.

Монтаж деталей осуществляется в обратном порядке по сравнению со снятием.

По завершении установки деталей необходимо провести регулировку фар.

Снятие и установка датчика освещенности

Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие датчика освещенности».

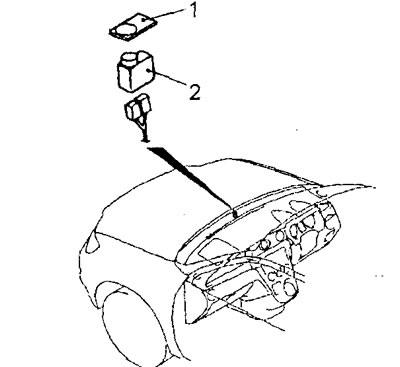

Снятие датчика освещенности. 1 — крышка датчика освещенности, 2 — датчик освещенности.

При снятии деталей обратите внимание на операцию снятия датчика освещенности.

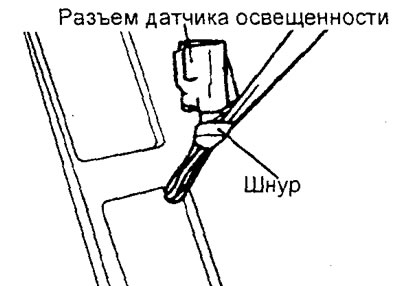

Привяжите к разъему датчика освещенности шнур достаточной длины, обмотайте изоляционной лентой место соединения так, чтобы оно получилось гладким, и затем извлеките датчик освещенности с верхней стороны панели приборов.

Установка деталей производится в порядке, обратном снятию.

Проверка датчика освещенности

Если фары загораются, когда вы закрываете рукой чувствительную часть датчика освещенности, а подрулевой переключатель наружного освещения установлен в положение «AUTO», значит, датчик работает корректно. В случае, если фары не включаются, необходимо заменить датчик освещенности.

Снятие и установка передних противотуманных фар (универсал)

Перед началом снятия деталей снимите декоративную решетку переднего бампера.

Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие передней противотуманной фары».

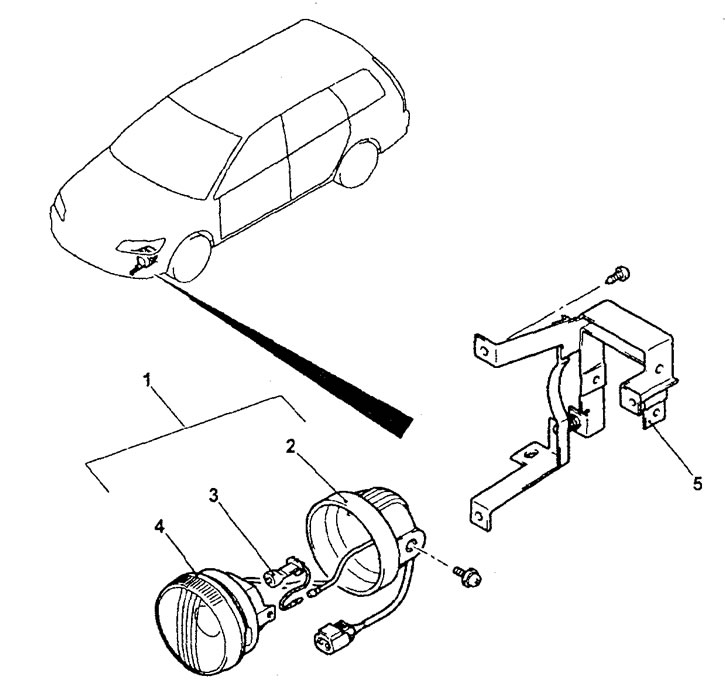

Снятие передней противотуманной фары. 1 — передняя противотуманная фара в сборе, 2 — крышка, 3 — лампа, 4 — передняя противотуманная фара, 5 — кронштейн крепления передней противотуманной фары.

При снятии деталей обратите внимание на операцию снятия лампы передних противотуманных фар.

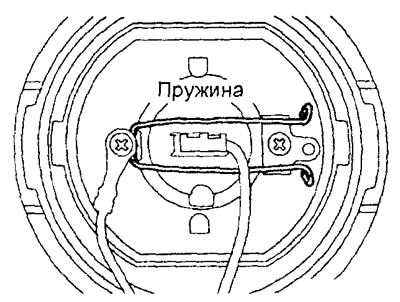

Перед снятием лампы передней противотуманной фары отстегните пружину крепления лампы.

Установка деталей производится в порядке, обратном снятию.

После завершения установки деталей установите декоративную решетку переднего бампера.

Снятие и установка выключателей передних противотуманных фар

Детали снимаются в последовательности, обозначенной на иллюстрации «Снятие выключателя передних противотуманных фар».

Процесс снятия выключателя передних противотуманных фар. 1 — накладка панели приборов с водительской стороны, 2 — выключатель передних противотуманных фар.

Установка деталей осуществляется в обратном порядке относительно их снятия.

Проверка выключателя передних противотуманных фар

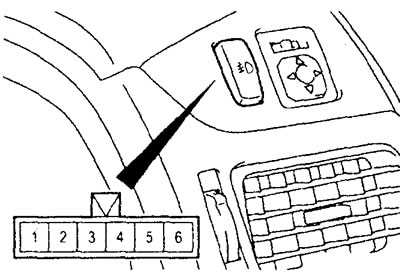

Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.

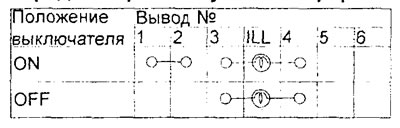

Таблица. Проверка выключателя передних противотуманных фар.

Снятие и установка боковых указателей поворота

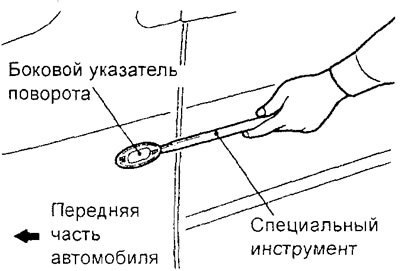

1. С помощью специального инструмента подденьте боковой указатель поворота и снимите его с панели переднего крыла.

• а) Вставьте боковой указатель поворота в панель переднего крыла.
• б) Нажав на боковой указатель поворота, закрепите его с помощью защелки.

Снятие и установка заднего комбинированного фонаря

Снятие компонентов осуществляется в соответствии с номерами, представленными на иллюстрации «Снятие заднего комбинированного фонаря».

Снятие заднего комбинированного фонаря (седан): 1 — задний комбинированный фонарь в сборе, 2 — задний комбинированный фонарь, 3 — патроны с проводкой в сборе, 4 — лампа.

Снятие заднего комбинированного фонаря (универсал): 1 — задний комбинированный фонарь в сборе, 2 — задний комбинированный фонарь, 3 — патроны с проводкой в сборе, 4 — лампа.

− Установка компонентов выполняется в порядке, противоположном снятию.

− (Универсал) При установке компонентов обратите внимание на процесс установки заднего комбинированного фонаря в сборе.

При монтаже заднего комбинированного фонаря убедитесь, что все винты крепления надежно затянуты.

Снятие и установка дополнительного стоп-сигнала

• а) Снимите верхнюю отделку задней двери.
• б) Отсоедините разъем дополнительного стоп-сигнала.
• в) Отсоедините шланги омывателя стекла задней двери.

Снятие дополнительного стоп-сигнала (универсал). 1 — спойлер (снимите форсунку омывателя стекла задней двери), 2 — дополнительный топ-сигнал.

Снятие дополнительного стоп-сигнала за задним стеклом (седан). 1 — патрон в сборе с лампой, 2 — патрон, 3 — лампа, 4 — дополнительный стоп-сигнал в сборе, 5-держатель патрона, 6 — верхняя крышка дополнительного стоп-сигнала, 7 — нижняя крышка дополнительного стоп-сигнала, 8 — дополнительный стоп-сигнал.

Снятие дополнительного стоп-сигнала на спойлере (седан). 1 — спойлер, 2 — дополнительный стоп-сигнал.

(Модели седан с дополнительный стоп-сигналом на спойлере) При снятии деталей обратите внимание на операцию снятия дополнительного стоп-сигнала.

Привяжите к разъему дополнительного стоп-сигнала шнур достаточной длины, обмотайте изоляционной лентой место соединения так, чтобы оно получилось гладким, и затем аккуратно извлеките дополнительный стоп-сигнал.

Установка деталей производится в порядке, обратном снятию.

• а) Установите верхнюю отдели задней двери.
• б) Подсоедините шланги омывателя стекла задней двери.
• в) Подсоедините разъем дополнительного стоп-сигнала.

Снятие и установка ламп подсветки номерного знака

Демонтаж компонентов осуществляется в соответствии с номерами, представленными на иллюстрации «Демонтаж ламп подсветки номерного знака».

Демонтаж ламп подсветки номерного знака (седан). 1 — рассеиватель лампы подсветки номерного знака, 2 — уплотнитель, 3 — корпус лампы подсветки номерного знака, 4 — лампа подсветки номерного знака, 5 — патрон лампы, 6 — проводной жгут.

Демонтаж ламп подсветки номерного знака (универсал). 1 — рассеиватель лампы подсветки номерного знака, 2 — уплотнитель, 3 — корпус лампы подсветки номерного знака, 4 — лампа подсветки номерного знака, 5 — патрон лампы, 6 — проводной жгут.

Установка компонентов выполняется в обратном порядке по сравнению с демонтажом.

Демонтаж и установка фонаря освещения моторного отсека

1. Нажмите на фиксаторы фонаря освещения моторного отсека, как показано на иллюстрации, и аккуратно снимите фонарь.

2. Установка компонентов осуществляется в порядке, обратном демонтажу.

Снятие и установка лампы подсветки пола

Снятие деталей производится в порядке номеров, указанных на рисунке «Снятие лампы подсветки пола».

Установка деталей производится в порядке, обратном снятию.

Снятие лампы подсветки пола. 1 — выключатель лампы подсветки пола (снимите нижнюю отделку панели приборов со стороны водителя), 2 — разъем лампы пола, 3 — лампа подсветки пола.

Проверка выключателя лампы подсветки пола

Проверьте состояние цепи между контактами разъема выключателя в различных положениях, согласно представленной таблице.

Таблица. Проверка выключателя.

Снятие и установка выключателя аварийной сигнализации

Демонтаж компонентов осуществляется в соответствии с номерами, представленными на схеме «Демонтаж выключателя аварийной сигнализации».

Демонтаж выключателя аварийной сигнализации (модели с системой MMCS). 1 — сборная панель управления отоплением и кондиционированием, 2 — выключатель аварийной сигнализации.

Демонтаж выключателя аварийной сигнализации (модели без системы MMCS). 1 — сборная панель управления отоплением и кондиционированием или накладка магнитолы, 2 — отделка панели приборов, 3 — центральная отделка панели приборов, 4 — выключатель аварийной сигнализации.

Монтаж компонентов выполняется в обратном порядке по сравнению с демонтажом.

Проверка выключателя аварийной сигнализации

Проверьте состояние цепи между выводами разъема выключателя при различных положениях выключателя по приведенной таблице.

Регулировка света фар Mitsubishi Lancer 9

1. Сначала проверьте и при необходимости приведите в порядок давление воздуха в шинах.

2. Измерьте высоту центров фар от пола на автомобиле. Это значение будет обозначаться как h на экране.

3. Установите регулятор электрокорректора света фар на панели управления в положение «0», что соответствует ситуации, когда в автомобиле находится один водитель или водитель с пассажиром на переднем сиденье.

4. Включите ближний свет.

5. Рекомендуется настраивать направление светового пятна для каждой фары отдельно. Закройте вторую фару непрозрачным материалом во время регулировки.

6. Если световые пятна не совпадают с указанным рисунком, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране, используя регулировочные винты 1 и 2 для вертикальной и горизонтальной настройки соответственно.

На изображении представлена левая фара. Регулировочные винты правой фары расположены симметрично.

7. Откройте капот и, используя отвертку для вращения зубчатых колес регулировочных винтов, отрегулируйте положение светового пятна на экране для каждой фары по вертикали.

8. Также выполните регулировку по горизонтали, если световые пятна на экране не соответствуют рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре. Винт для вертикальной регулировки можно вращать не только отверткой, но и ключом на 10.

9. Фары считаются правильно отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рисунок), а вертикальные линии 1 и 2 пересекают точки Е1 и Е2 на границах горизонтальных и наклонных участков световых пятен.

Если на автомобиле установлены противотуманные фары, их световой пучок регулируется только по высоте. Регулировочный винт с шлицем под отвертку с крестообразным лезвием находится в глубине отверстия на лицевой стороне накладки противотуманной фары, рядом с рассеивателем.

Установите автомобиль на расстоянии 3 метра от экрана и, вращая регулировочные винты, добейтесь того, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Как отрегулировать фары митсубиси лансер 9

Я регулировал обычной крестообразной отверткой.

А вот ещё нашел здесь:

P.S.: Не разобрался как фотку вставить. нужно фотку гдето в инете размещать и затем url писать на неё? Нельзя просто выбрать местоположение у себя на компе и выложить?

У нас электрокорректоры,а не гидро-. там ведь в них нет жидкости

Ну как вам объяснить так. наглядно с фарой в руках еще объяснил-бы понятно. ну ладно,постараюсь так: вам надо из тонкой,но жесткой проволоки соорудить такой держатель-крюк,что-бы засунуть в отверстие куда вставляется корректор,поддеть-ухватиться за отражатель(в той области,куда корректор “втыкает свою писюльку” )) ),далее держите при помощи этой проволоки отражатель и стараетесь защелкнуть в нем корректор. как-то так .

Регулировка фар лансер 9

Итак, что же мне досталось?! А мне достались совершенно новые фары без линз для депо с корректором. Однако, корректоры в моем автомобиле почему-то отсутствуют, за что стоит поблагодарить предыдущего владельца… Также спасибо за то, что фары, как только их достали из упаковки, даже не пытались настроить!

В итоге все стало предельно ясно! Я взял два болта и попросил знакомого приварить их к этой оси. !ВНИМАНИЕ! Пластик легко воспламеняется! Он не просто воспламеняется, а вспыхивает МГНОВЕННО! Наваривать нужно по чуть-чуть и сразу тушить! Вот что в итоге получилось:

Проверку и регулировку света фар следует проводить на снаряженном автомобиле (с полностью заправленным баком, комплектом инструментов и запасным колесом).

Вам понадобится отвертка с крестообразным лезвием.

1. Сначала проверьте и при необходимости приведите в норму давление в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 метров. Положите на сиденье водителя дополнительный груз весом 75 кг. Разметьте на стене экран, как показано на рисунке 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы пружины подвески установились в нужное положение.

3. Измерьте высоту центров фар от пола. Это будет расстояние h на экране.

4. Включите ближний свет.

5. Рекомендуется регулировать направление светового пятна для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

6. Если расположение световых пятен не совпадает с рисунком, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране с помощью регулировочных винтов 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение светового пятна на экране для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиле установлены противотуманные фары, то направление их света регулируется только по высоте. Регулировочный винт с шлицем под отвертку с крестообразным лезвием находится в глубине отверстия на лицевой поверхности накладки противотуманной фары, рядом с рассеивателем.

Установите автомобиль на расстоянии 3 метра от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

регулировка фар своими руками

Проверить фары на предмет сильной коррозии и неисправностей. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали Снова отрегулируйте количество щелчков рычага стояночного тормоза вращением регулировочной гайки наконечника троса см.

При подсоединении разъема соблюдать осторожность, чтобы случайно не нарушить регулировку фары. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

При подсоединении разъема соблюдать осторожность, чтобы случайно не нарушить регулировку фары.

Это будет расстояние h на экране. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Регулировочные винты на правой фаре расположены симметрично. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 см.

Изменить положение автомобиля, и однократно привести в действие привод блока коррекции уровня фар. Тщательно очистить стекла рассеиватели фар. Установить автомобиль на ровную горизонтальную поверхность, перпендикулярно плоскому экрану, находящемуся на расстоянии 3-м от центральной точки лампы ближнего света.

Покачать автомобиль из стороны в сторону, чтобы он принял нормальное положение. На экран или стену необходимо прикрепить четыре полосы клейкой ленты или эквивалентные метки: Одну вертикальную полосу или метку совместить с осевой линией автомобиля 0. Измерить расстояние от центральной точки лампы до пола h.

Пометить измеренную высоту на экране.

В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. Установите все снятые детали в порядке, обратном снятию. Регулировка света фар Проверку и регулировку света фар проводите на снаряженном автомобиле с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

Регулировка фар автомобиля

Для выполнения данной процедуры вам понадобится отвертка с крестообразным лезвием. Перед началом работы убедитесь, что давление в шинах соответствует норме.

Паркуйте автомобиль перпендикулярно к ровной стене, например, гаражу, на расстоянии 10 метров. На водительском сиденье разместите дополнительный груз весом 75 кг. На стене отметьте экран, как показано на рисунке.

Регулировочный винт с шлицем для отвертки находится в глубоком отверстии на лицевой стороне накладки противотуманной фары, рядом с рассеивателем. Установите автомобиль на расстоянии 3 метра от экрана и, поворачивая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Проверьте фары на наличие коррозии и других неисправностей. Откройте капот и, используя отвертку, отрегулируйте положение светового пятна для каждой фары по вертикали, вращая зубчатые колеса регулировочных винтов. Также обратите внимание на количество щелчков рычага стояночного тормоза при вращении регулировочной гайки наконечника троса.

При подключении будьте осторожны, чтобы не нарушить уже установленную регулировку фары. Это будет расстояние h на экране.

Регулировочные винты на правой фаре расположены симметрично. Откройте капот и, вращая отверткой, отрегулируйте положение светового пятна для каждой фары по вертикали. Фары считаются правильно отрегулированными, когда верхние границы световых пятен совпадают с линией 4 см. Измените положение автомобиля и один раз активируйте привод блока коррекции уровня фар.

Тщательно очистите стекла рассеивателей фар. Установите автомобиль на ровную горизонтальную поверхность, перпендикулярно экрану, находящемуся на расстоянии 3 метров от центральной точки лампы ближнего света. Покачайте автомобиль из стороны в сторону, чтобы он принял нормальное положение.

На экран или стену прикрепите четыре полоски клейкой ленты или аналогичные метки: одну вертикальную полосу совместите с осевой линией автомобиля.

Измерьте расстояние от центральной точки лампы до пола h.

Если необходимо, отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. Установите все снятые детали в обратном порядке.

Регулировка света фар должна проводиться на снаряженном автомобиле с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

Вам понадобится отвертка с крестообразным лезвием. Перед началом работы проверьте и при необходимости отрегулируйте давление в шинах.

Подкачайте колеса до нужного значения. Также желательно, чтобы регулировка проводилась с полным баком, но если это невозможно из-за цен, загрузите багажник эквивалентным весом. На водительском сиденье разместите человека с весом, равным вашему.

Очистите фары, а если они сильно загрязнены, возможно, стоит их отполировать. Убедитесь, что аккумулятор заряжен. В настоящее время выбор автомобильной оптики достаточно разнообразен. В магазинах можно найти декоративные варианты с цветной подсветкой, ксеноновыми и противотуманными фарами. Это радует, ведь процесс замены детали довольно прост и не требует обращения в сервисный центр. Давайте разберемся, как правильно выбрать, установить и настроить новые фары на Лансер 9.

Тюнинг передних и задних фар на Mitsubishi Lancer 9 — это популярное занятие среди владельцев таких автомобилей. Сегодня любой автовладелец может украсить фары ресничками, установить светодиоды или добавить ксенон.

Регулировка фар лансер 9 своими руками, видео

Артикул оригинальной детали —цена на нее начинается от семи-восьми тысяч. Перед заменой детали на Lancer, вы можете подобрать фары альтернативные оригинальным, но за меньшую цену. Как отрегулировать фары на лансер 9 варианты не только не уступают по основным характеристикам, но и превосходят.

Рассмотрим наиболее популярные и выгодные варианты. Фары могут применяться для ближнего или дальнего света. Производитель предусмотрел ксеноновый вариант. Все представленные выше модели могут без каких-либо проблем дополняться компонентами из линеек audi style. Не забудьте приобрести омыватель, накладки и установить реснички, если хотите обеспечить фарам максимальную защиту. При выборе ксеноновых фар, обратите внимание, что в отдельных регионах за них придется платить штраф.

Фары, их регулировка на Mitsubishi Lancer 9

Убедитесь, что приобретенная вами оптика совместима с Mitsubishi Lancer 9. Для этого внимательно изучите маркировку на детали.

Перед началом работ обязательно отключите аккумулятор и отсоедините клемму. Затем подготовьте плоскую отвертку и переходите к демонтажу. Процесс снятия задних фонарей будет аналогичным.

Крепления детали находятся под амортизаторами, их нужно открутить. После этого отсоедините лампу. Вся работа займет не более получаса, и заменить оптику сможет даже новичок.

Важно, чтобы у вас были все необходимые инструменты и качественная деталь. Настроить ближний и дальний свет можно самостоятельно, без обращения в сервис.

Для регулировки и проверки света фар автомобиль должен быть полностью заправлен. Вам понадобятся стандартные инструменты, включая крестообразную отвертку.

Проверку и регулировку света фар проводите на снаряженном автомобиле. Если вы устанавливаете противотуманные линзы, помните, что регулировать направление пучка света по горизонтали не требуется. Правильная настройка фар на Lancer 9 поможет избежать аварийных ситуаций на дороге и повысит безопасность. Кстати, сделать это проще, чем установить саму деталь.

Если у вас перегорели лампы в фарах Mitsubishi Lancer 9, не стоит паниковать. Винт для регулировки находится в самом корректоре. Манипуляции с отключением корректора не дадут результата. Регулировка света осуществляется с помощью отвертки, и это самый простой способ настроить фары.

Как отрегулировать фары лансер 9

Цитата DOOMer 3. Штуковины не было! Были просто лепестки сверху! Цитата Garikson 3. Я так понял надо покрутить винт регулировки по вертикали? А где он есть? У меня установлен электрокорректор. В дырочках на нем нет ничего под отвертку.

Советы по уходу за фарами и их долговечности

Правильный уход за фарами вашего Mitsubishi Lancer 9 не только улучшает видимость на дороге, но и продлевает срок службы осветительных приборов. Вот несколько рекомендаций, которые помогут вам поддерживать фары в отличном состоянии:

• Регулярная очистка: Пыль, грязь и насекомые могут значительно ухудшить светопропускную способность фар. Рекомендуется регулярно очищать фары мягкой тканью и специальными средствами для мытья стекол. Избегайте использования абразивных материалов, которые могут поцарапать поверхность.
• Проверка герметичности: Убедитесь, что фары не имеют трещин и повреждений, через которые может попадать влага. Вода внутри фары может привести к коррозии и выходу из строя электрических компонентов. Если вы заметили повреждения, замените фары или отремонтируйте их как можно скорее.
• Регулярная проверка уровня яркости: Обратите внимание на яркость света, исходящего от фар. Если вы заметили, что свет стал тусклым, возможно, пришло время заменить лампы. Используйте только качественные лампы, рекомендованные производителем, чтобы избежать проблем с освещением.
• Защита от ультрафиолета: Ультрафиолетовые лучи могут со временем вызывать пожелтение и помутнение пластиковых линз фар. Рассмотрите возможность использования защитных пленок или специальных покрытий, которые помогут предотвратить повреждение от UV-излучения.
• Регулярная проверка регулировки: Убедитесь, что фары правильно отрегулированы. Неправильная регулировка может не только ухудшить видимость, но и ослепить других водителей. Периодически проверяйте и корректируйте угол наклона фар, особенно после замены ламп или при замене фар.
• Своевременная замена: Если фары начинают тускнеть или появляются трещины, не откладывайте их замену. Использование поврежденных или неэффективных фар может привести к аварийным ситуациям на дороге.

Следуя этим простым советам, вы сможете значительно продлить срок службы фар вашего Mitsubishi Lancer 9 и обеспечить безопасность на дороге. Регулярный уход и внимание к деталям помогут вам избежать многих проблем, связанных с освещением автомобиля.

Вопрос-ответ

Как узнать, что фары нуждаются в регулировке?

Если вы замечаете, что свет от фар направлен слишком высоко или низко, или если вы видите, что световой поток не освещает дорогу должным образом, это может быть признаком необходимости регулировки. Также стоит обратить внимание на то, как фары освещают дорожные знаки и обочину — если они не освещают эти области, регулировка может быть необходима.

Какие инструменты понадобятся для регулировки фар?

Для регулировки фар вам понадобятся: крестовая отвертка, рулетка или линейка, а также уровень. В некоторых случаях может потребоваться специальный инструмент для регулировки, который можно найти в автосервисах или приобрести в магазине автозапчастей.

Можно ли отрегулировать фары самостоятельно?

Да, регулировку фар можно выполнить самостоятельно, если у вас есть необходимые инструменты и базовые навыки работы с автомобилем. Важно следовать инструкциям в руководстве пользователя вашего автомобиля и соблюдать меры предосторожности, чтобы избежать повреждений.

Советы

СОВЕТ №1

Перед началом регулировки фар убедитесь, что автомобиль стоит на ровной поверхности и имеет правильное давление в шинах. Это поможет избежать искажений в настройках и обеспечит точность регулировки.

СОВЕТ №2

Используйте стену или экран, чтобы проверить положение светового пучка. Подъедьте к стене на расстояние около 7-10 метров и отметьте уровень света от фар. Это поможет вам увидеть, как фары освещают дорогу и где необходимо внести изменения.

СОВЕТ №3

Регулировка фар должна проводиться с учетом нагрузки автомобиля. Если вы планируете ездить с пассажирами или грузом, учтите это при настройке, чтобы избежать ослепления встречных водителей.

СОВЕТ №4

После завершения регулировки обязательно протестируйте фары в ночное время. Это позволит вам убедиться, что световой поток направлен правильно и обеспечивает хорошую видимость без ослепления других участников дорожного движения.
