Как подключить вентилятор 12в к сети 220в

В статье рассмотрим, как подключить 12-вольтовый вентилятор к сети 220 вольт для создания эффективной системы охлаждения. Правильные методы подключения помогут избежать повреждений оборудования и обеспечат безопасность. Подробно разберем необходимые компоненты, схемы подключения и меры предосторожности для успешной реализации проекта.

Как запитать куллер 12в от розетки ⁠ ⁠

Приветствую вас, друзья! Сегодня я хочу поделиться с вами способом подключения обычного компьютерного кулера на 12 вольт к сети 220 вольт.

Сейчас весна, и многие из нас готовятся к дачному сезону. У меня в квартире растет рассада, и ей не хватает света. У меня есть фитосветодиодные матрицы, которые можно использовать для дополнительного освещения. Эти матрицы уже имеют встроенный драйвер, что позволяет подключать их напрямую к 220 вольтам.

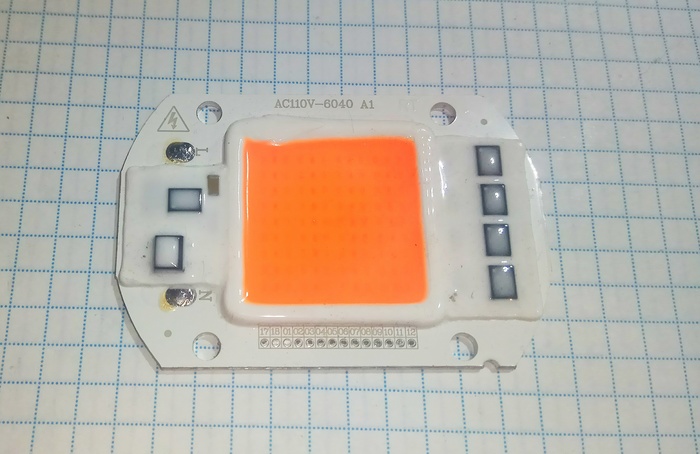

Светодиодная матрица мощностью 50W

Однако у этой матрицы есть недостаток: она сильно нагревается и требует радиатора для отвода тепла. Поэтому мне понадобился кулер. Я решил подключить его так же, как и светодиодную матрицу, без трансформатора. В интернете я нашел схему бестрансформаторного блока питания.

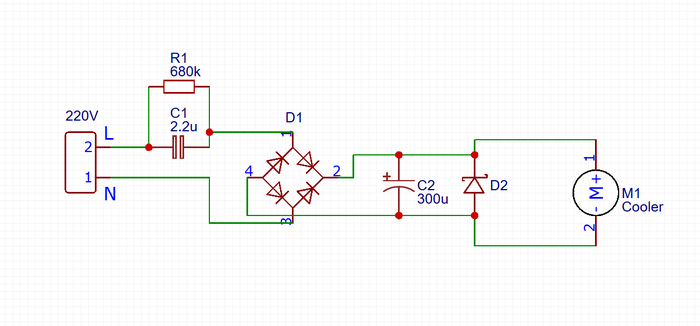

Вот как выглядит схема

Перед диодным мостом установлен пленочный конденсатор, который гасит напряжение, действуя как реактивное сопротивление. Резистор R1 разряжает конденсатор при отключении. Конденсатор C2 сглаживает пульсации, а D2 стабилитрон обеспечивает стабильное напряжение на уровне 12 вольт.

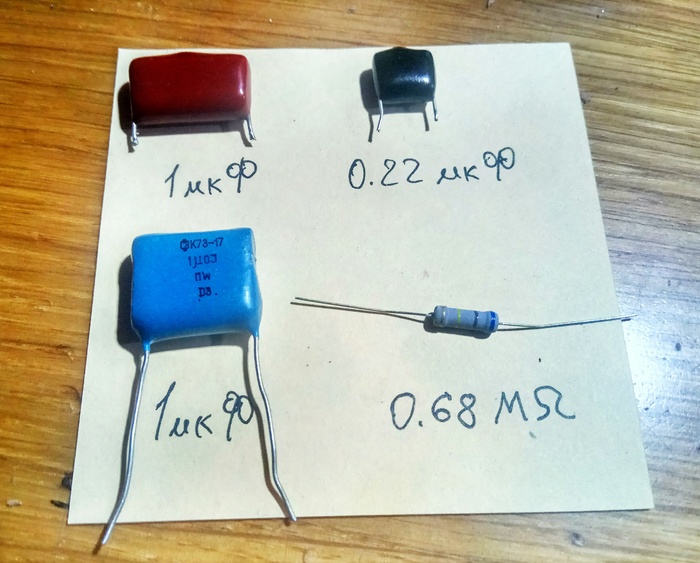

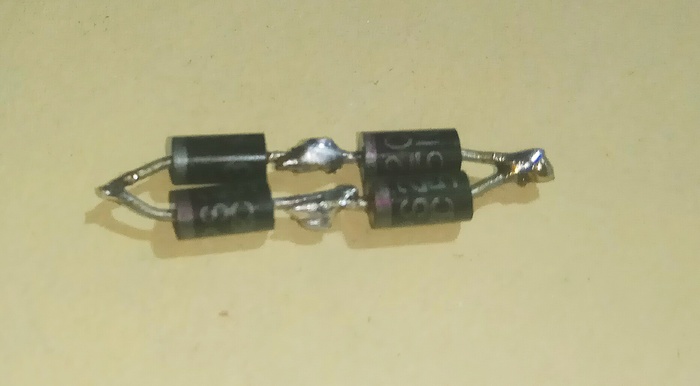

Вот такие компоненты, за кадром еще присутствует стабилитрон.

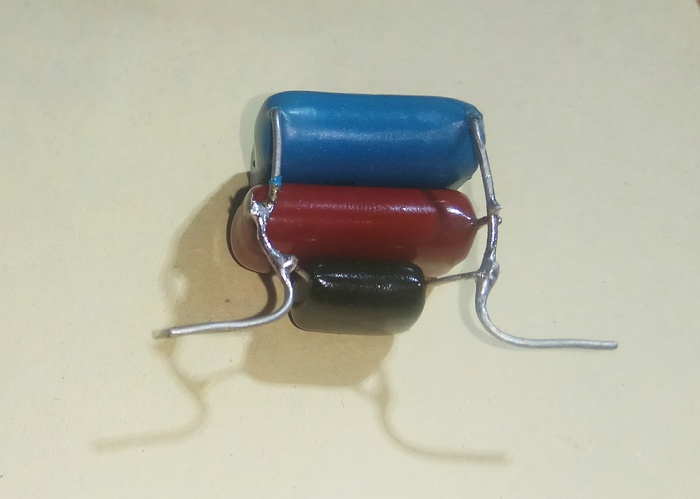

У меня не оказалось подходящего конденсатора, поэтому я собрал нужную емкость из нескольких.

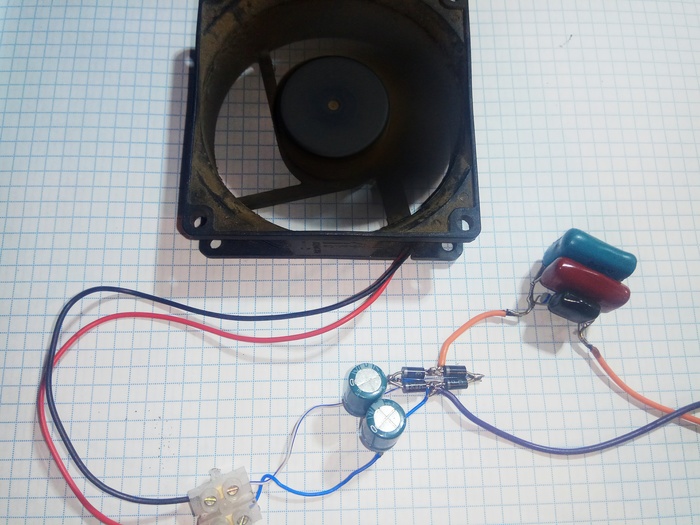

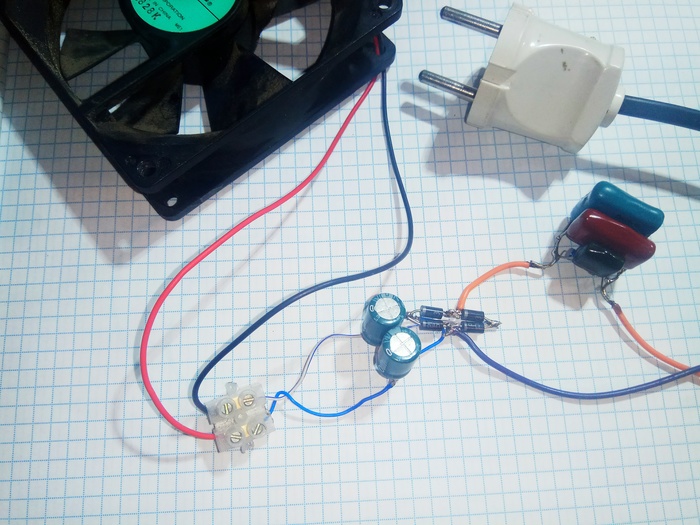

Схема собрана, осталось только включить

Первое включение прошло успешно, схема заработала.

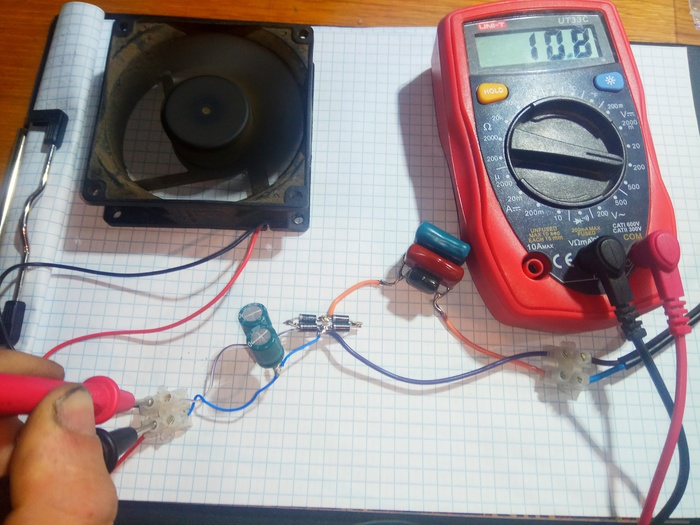

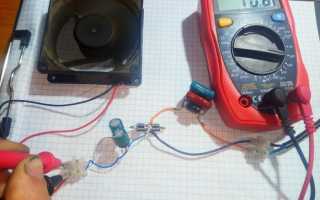

Замеры показали 10.8 вольт, что вполне нормально. Хотя, возможно, стоило убрать один из конденсаторов с наименьшей емкостью, так как кулер рассчитан на 12 вольт.

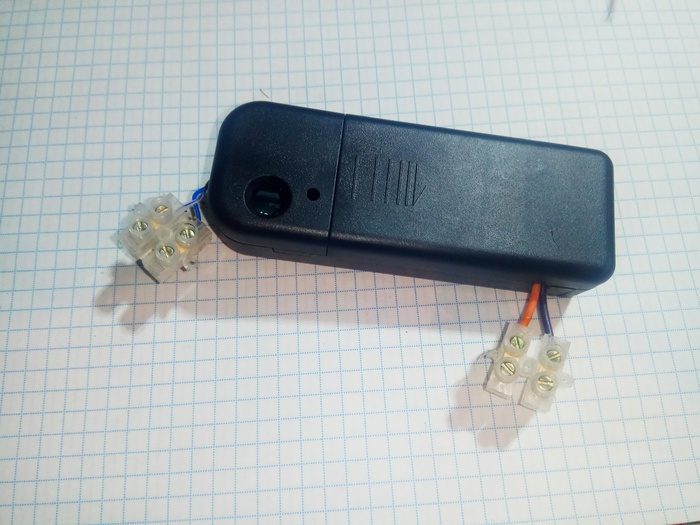

Схему я поместил в такой корпус.

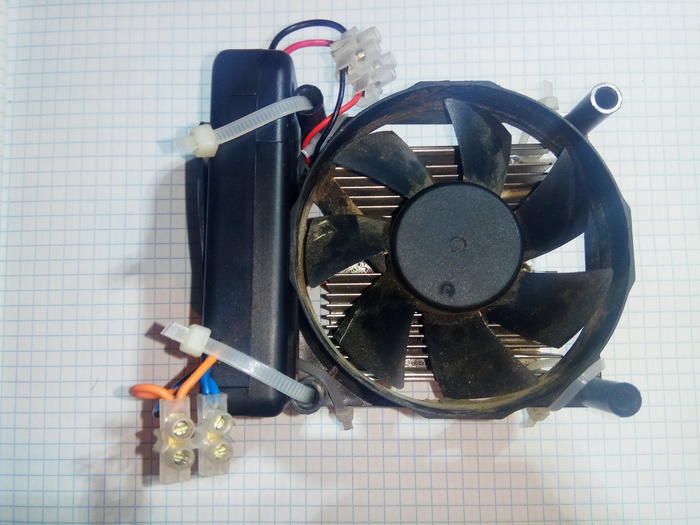

В целом конструкция выглядит так. На сборке установлен бестрансформаторный блок питания, собранный ранее.

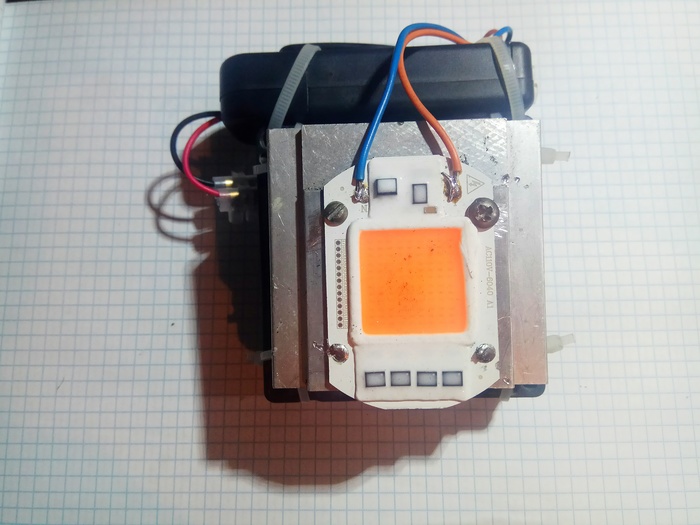

Теперь вид сверху

Я не ожидал, что из нескольких радиодеталей можно создать рабочий блок питания. В общем, я доволен, но у меня есть сомнения в надежности схемы. Поэтому в первый блок питания я добавил предохранитель, чтобы в случае неполадок он сработал и предотвратил пожар в доме))). Также я провел тест на прочность, быстро включая и выключая схему, что в итоге привело к выходу из строя стабилитрона. После замены на новый стабилитрон все заработало как надо.

У меня есть вопрос: как можно улучшить данную схему и что следует добавить в первую очередь, не перегружая ее деталями? Если кто-то знает, напишите в комментариях.

Спасибо за внимание! До новых встреч!

7K постов 40.8K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ, НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Схема нормальная, если не трогать руками. Нет развязки от сети.

Боб Марли одобряет этот пост.

Отсутствие гальванической развязки может сыграть с вами злую шутку.

Чуть дороже доллара можно найти блок питания с гальванической развязкой. Но если нужно быстро и прямо сейчас, то этот вариант подойдет.

Хотя я бы просто выбрал радиатор побольше.

Да, кстати, чтобы повысить напряжение, нужно не убирать, а добавлять емкость. Реактивное емкостное сопротивление рассчитывается как 1/wC.

Подключение 12-вольтового вентилятора к сети 220 вольт требует особого внимания и соблюдения мер безопасности. Эксперты рекомендуют использовать трансформатор или адаптер, который понижает напряжение до необходимого уровня. Это поможет избежать повреждения устройства и обеспечит его безопасную работу. Важно также учитывать мощность вентилятора и выбирать адаптер с соответствующей выходной мощностью. При выполнении подключения следует соблюдать полярность: положительный провод вентилятора должен соединяться с положительным выходом адаптера, а отрицательный — с отрицательным. Кроме того, специалисты советуют использовать качественные соединения и изолировать их, чтобы предотвратить короткое замыкание. Наконец, перед первым запуском устройства стоит проверить все соединения на наличие возможных ошибок.

https://youtube.com/watch?v=Ejz-IA88Z6E

Лабораторный блок питания или ЛБП — парк слов о нем⁠ ⁠

Метод подключения	Необходимые компоненты	Примечания
Использование блока питания 220В -> 12В	Блок питания (адаптер) 220В AC на 12В DC	Самый безопасный и распространенный способ. Выбирайте блок питания с достаточной силой тока (А) для вашего вентилятора.
Использование понижающего преобразователя напряжения (DC-DC Step-Down Converter)	Понижающий преобразователь напряжения (например, LM2596), выпрямительный мост, конденсаторы, резисторы (для сглаживания пульсаций)	Требует базовых знаний в электронике. Позволяет получить 12В из выпрямленного переменного тока 220В. Менее безопасен для новичков.
Использование трансформатора с выпрямителем	Понижающий трансформатор 220В AC на 12В AC, диодный мост, сглаживающий конденсатор	Более громоздкий и сложный в сборке, чем блок питания. Обеспечивает гальваническую развязку от сети.
Использование автомобильного зарядного устройства (старого типа)	Автомобильное зарядное устройство 12В	Некоторые старые автомобильные зарядные устройства могут выдавать 12В постоянного тока. Убедитесь, что оно подходит по мощности. Не рекомендуется для постоянного использования.

Интересные факты

Подключение 12-вольтового вентилятора к сети 220 вольт может быть интересной задачей, и вот несколько фактов, связанных с этой темой:

1. Использование трансформатора или адаптера: Чтобы подключить 12-вольтовый вентилятор к сети 220 вольт, необходимо использовать трансформатор или адаптер, который понижает напряжение. Это важно, так как прямое подключение к сети может повредить вентилятор и привести к опасным последствиям.

2. Преимущества низковольтных вентиляторов: Вентиляторы на 12 вольт часто используются в компьютерных системах и других устройствах, где требуется низкое энергопотребление и высокая эффективность. Они также безопаснее в использовании, так как низкое напряжение снижает риск поражения электрическим током.

3. Схема подключения: При подключении 12-вольтового вентилятора к сети 220 вольт важно правильно организовать схему подключения. Обычно это включает в себя использование диода для защиты от обратного тока и предохранителя для предотвращения перегрузки. Правильная схема подключения обеспечивает надежную и безопасную работу устройства.

Эти факты подчеркивают важность правильного подхода к подключению низковольтных устройств к сети переменного тока.

https://youtube.com/watch?v=8xhtkwSmm9Y

Осциллограф или как увидеть напряжение⁠ ⁠

Осциллографы, помимо проверки блоков питания, активно применяются для диагностики аудиооборудования, радиопередатчиков и множества других устройств.

Также на рынке представлены осциллографы с интегрированным логическим анализатором. Они способны анализировать последовательности цифровых сигналов, предоставляя не только графическое представление, но и данные с шины (таких как I2C, UART, SPI и прочие). Если вам интересно узнать, как это работает, оставляйте комментарии, и я подготовлю видео.

Свистит блок питания? Ремонтируем!⁠ ⁠

https://youtube.com/watch?v=reRwssvOSEY

Задачка с электричеством⁠ ⁠

Подработка в Лобне или окрестностях⁠ ⁠

Здравствуйте, люди добрые. Ситуация такая: работаю в г. Лобня сменно, денюжек не хватает. Может кто поможет с подработкой какой. Очень активно изучаю автоэлектрику до уровня CAN шины, а также параллельно ремонт бытовой техники, туда у меня душа лежит. Все свое ремонтирую сам: быт технику, авто, сантехнику, электро и бензо инструмент. Единственное без строгой привязки по времени т.к есть основная работа. Готов работать без оплаты для получения опыта, а дальше если буду полезен с оплатой. Например автосервис или автобаза где есть простаивающие без ремонта автомобили, авто со сложной поломкой. Или сервисный центр по ремонту быт техники где не хватает рук. Возможно обслуживание частного дома. Или может Ваш вариант. С уважением, Сергей.

ПОДКЛЮЧЕНИЕ КОМПЬЮТЕРНОГО ВЕНТИЛЯТОРА К СЕТИ 220 В

В процессе обновления и реанимации усилителя Солнцева возникла необходимость избавиться от громоздкого трансформаторного блока питания ТС-180. В результате был разработан импульсный блок питания на базе IR2153 с мощностью 200 Вт. Однако в ходе эксплуатации, при нагрузке около 130 Вт, был замечен нагрев импульсного трансформатора. Хотя это не было критично, проблема все же имела место. Также заметно нагревались стабилизаторы L7815 и L7915. Установить более крупные радиаторы не представлялось возможным из-за плотной компоновки на плате.

Чтобы решить эту проблему, было принято решение использовать кулер. В итоге выбор пал на компактный вентилятор мощностью 0,96 Вт, работающий от 12 вольт и потребляющий ток в 0,08 А. Поскольку трансформаторный блок питания для него оказался бы слишком громоздким, было решено создать бестрансформаторный блок питания с гасящим конденсатором.

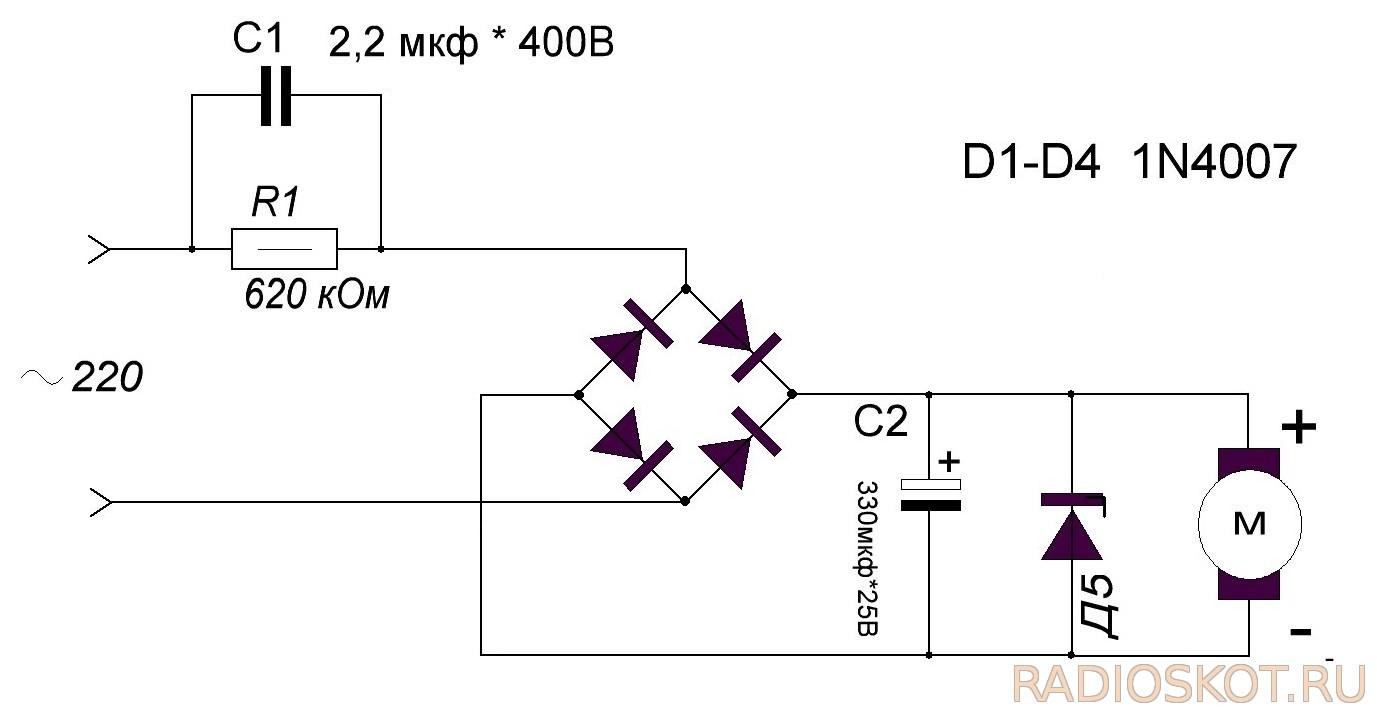

Схема

Бестрансформаторный источник питания в общем случае представляет собой симбиоз выпрямителя и параметрического стабилизатора. Конденсатор С1 для переменного тока представляет собой емкостное (реактивное, т.е. не потребляющее энергию) сопротивление Хс, величина которого определяется по формуле:

где f — частота сети (50 Гц); С—емкость конденсатора С1, Ф. Тогда выходной ток источника можно приблизительно определить так:

где Uc— напряжение сети (220 В).

При токе потребления 0,08 А емкость С1 должна иметь номинал 1,2 мкф. Ее увеличение позволит подключить нагрузку с большим током потребления. Приблизительно можно ориентироваться на 0,06 А на каждую микрофараду емкости С1. У меня под рукой оказался 2,2 мкф на 400 вольт.

Резистор R1 служит для разряда конденсатора после выключения БП. Особых требований к нему нет. Номинал 330 кОм – 1 Мом. Мощность 0,5 – 2 Вт. В моем случае 620 кОм 2 Вт.

Конденсатор С2 служит для сглаживания пульсаций выпрямленного мостом напряжения. Номинал от 220 мкф до 1000 мкф с рабочим напряжением не менее 25 вольт. Мною был установлен 470 мкф на напряжение 25 вольт.

В качестве выпрямительных диодов применены 1N4007 из отработавшей свое энергосберегающей лампы.

Стабилитрон (12 Вольт) служит для стабилизации выходного напряжения и его заменой можно добиться практического любого необходимого напряжения на выходе БП.

При сборке схемы следует иметь ввиду, что подключение вентилятора следует выполнить безошибочно изначально. Ошибка в неправильной полярности припаивания проводов вентилятора приведет к выходу вентилятора из строя. А само подключение (припаивание) следует выполнить, заранее, поскольку напряжение на холостом ходу в точках присоединения вентилятора может составлять 50-100 вольт. Если полярность безошибочна (красный провод, это плюсовая шина питания), то при включении в сеть 220 В на вентиляторе будет примерно +12 вольт.

Печатная плата выполнена методом ЛУТ. Травление проводилось перекисью водорода, лимонной кислотой и поваренной солью из расчета 50 мл перекиси, 2 ч.л. кислоты и чайная ложка соли.

В дополнение привожу схему (может кому понадобится) регулировки частоты вращения вентилятора.

По сути, это регулятор напряжения, подаваемого на двигатель вентилятора. Изменение напряжения приводит к изменению частоты вращения вентилятора. В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, чтобы даже при самых низких оборотах, т.е. при самом низком напряжении, обеспечить его надёжный запуск.

Сборка

В завершение хочу подчеркнуть, что при установке и использовании устройства необходимо учитывать отсутствие гальванической развязки с сетью 220 вольт, что является его недостатком по сравнению с трансформаторной схемой. Автор статьи: Николай5739 (Кондратьев Николай, г. Донецк.)

Журнал “Дизайнер”

Как подключить вентилятор 12в к сети 220в: Как подключить вентилятор 12в к сети 220в

• alexxlab
• Дата добавления: 16 июня 1976 года
• Категория: Разное
• Комментариев нет

Как подключить вентилятор от компьютера к 220 вольтам

Принцип работы гасящего конденсатора для подключения вентилятора от компьютера к 220 вольтам

Перед тем как перейти к расчету конкретного примера, давайте кратко обсудим, как функционирует гасящий конденсатор в цепи переменного тока. В этом случае конденсатор выполняет свои основные функции. В начале первой полуволны он начинает заряжаться, пропуская ток и напряжение. После завершения процесса зарядки он фактически «закрывается», хотя полуволна еще не закончена. Именно в этот момент происходит ограничение питания для следующих радиоэлементов. Затем, когда наступает обратная полуволна, процесс повторяется, но направление тока и напряжения через конденсатор меняется на противоположное. В результате происходит ограничение как по напряжению, так и по току. Конденсатор закрывается в определенный момент, и на этом все. На самом деле, момент его закрытия зависит от сопротивления нагрузки, емкости самого конденсатора и частоты переменного тока. Не будем углубляться в детали и сразу перейдем к конечной формуле. Вот она.

С(мкФ) = (3200 * I(нагрузки, А)) / v(Uвход – Uвыход)

Теперь давайте разберем значения, которые используются в данной формуле.

Как подключить вентилятор от компьютера к 220 вольтам (пример расчета)

Скажем у нас есть вентилятор на 120 мА и с напряжением питания 12 вольт. Считаем.

Как раз получилось так, что емкость нашего конденсатора совпадает с типорядом конденсаторов. То есть такой конденсатор есть в природе, его нам не надо будет собирать из нескольких конденсаторов. Ну и для верности, дабы вентилятор не накрылся точно, параллельно ему ставим стабилитрон на 12 вольт. Здесь если будут какие-то скачки, он будет брать это на себя, пропуская ток и напряжение. В итоге схема будет следующая.

Вот собственно и все. Теперь следуя алгоритму, приведенному здесь, сможете подключить вентилятор, лампочку, светодиод…

Подводя итог и резюмируя

Конденсатор функционирует на основе реактивной мощности, которая связана с изменениями напряжения. Это отличается от активной мощности, используемой резисторами. Важно следить за тем, чтобы конденсатор не перегревался, так как это может привести к его поломке. Рекомендуется отключить схему через 5-10 минут работы и проверить конденсатор на ощупь, чтобы убедиться, что он не горячий. Также стоит использовать конденсаторы, предназначенные для переменного тока, с запасом по напряжению в два раза.

Для тестирования можно попробовать подключить напрямую. Интересно, что из этого получится.

Если вы сами попробуете, обязательно поделитесь своими впечатлениями.

В детстве я подключал телефон, и он издавал звуки в течение 10 секунд, после чего контакты кабеля расплавились. Я также пытался вставить шпильку для волос в розетку, надеясь включить телевизор, и на мгновение мне показалось, что он заработал. Недавно я перепутал обмотки трансформатора, выдернув его из старого блока питания, и подключил 24 В к 220 В. Он гудел 10 секунд, а затем сгорел с ужасным запахом. Когда я менял предохранитель на трансформаторе, забыл его обесточить и получил удар током.

Вентилятор, возможно, получится отличной дымовушкой, хотя погудит немного.

Я ошибаюсь, или стандартный бытовой адаптер выдает очень малую силу тока, и ничего плохого произойти не должно?

А что, кстати, будет?

Я тоже думал о памперсах и прокладках, но после каждого высушивания они теряют свои свойства.

Да, это действительно так! Я планирую использовать 12-см вентилятор на 1200 об/мин.

Спасибо всем за ответы, особенно Bad Fox, vo1, MOROZEC80 и Inspiring. Как только сессия закончится, я начну работать!

Лучше подключить его в щитке до пробок или автоматов.

Добрый день! Подскажите, как подключить стандартный компьютерный кулер (12 В?) напрямую к сети 220 В? Буду признателен, если кто-нибудь нарисует схему с указанием необходимых компонентов.

Зачем подключать кулер к компьютеру?

Это банка от майонеза?

А радиатор от печки ВАЗа.

Ведерко! Мы же инженеры, давайте будем корректны в формулировках!

Так что, майонезное охлаждение? В чем суть вопроса, зачем кулер?

Если подключать напрямую, то только так:

В детстве я пробовал подключить электромоторчик. Тоже было весело. Как я остался цел, до сих пор удивляюсь.

Только не сгоришь.

Срок службы будет очень коротким.

===Эта информация предназначена только для ознакомления, все действия выполняются на ваш страх и риск===

Попробуй сначала от USB-зарядника от телефона, возможно, он запустится от 5 вольт.

Гасящий конденсатор, диодный мост, фильтрующий электролит.

Зачем советовать такие вещи? Можно серьезно пострадать, там нет гальванической развязки с сетью.

Лучше пусть подключает через готовый блок питания.

Ищи в интернете «бестрансформаторный блок питания 12 вольт». Но на практике я не рекомендую это делать. Это допустимо только из-за энтузиазма — небезопасно и неправильно. Лучше выдерни трансформатор из старого устройства, где есть обмотка на 9-10 вольт.

Вот пример такого блока питания.

Подключение напрямую — не совсем корректное выражение. Я думаю, что нужен готовый блок питания на 12 вольт. Он понизит напряжение и обеспечит безопасность благодаря гальванической развязке. В интернет-магазинах его можно найти как «AC/DC 12V», только подберите нужный по амперам.

Автор, купи блок питания за 300 рублей.

Самый простой вариант — купить высокооборотистый вентилятор (2500-3000 об/мин) с низким стартовым напряжением и зарядное устройство для телефона хотя бы на 2 ампера. Сделай переходник на USB (схему распайки легко найти в интернете), вместо 12 вольт будет подаваться 5 вольт, и обороты будут значительно ниже, едва за тысячу.

Так делать не рекомендуется, но все же.

Возьми блок питания от чего-либо на 12 В. Этого добра должно быть в избытке. Я, например, нашел у себя блок от польской антенны и зарядное от старого телефона, когда возникла такая необходимость. По амперам — на самих кулерах обычно написано (насколько я помню, там до 1 А, но это не точно).

Обычно в пределах 0,3-0,4 А.

Я не художник.

И ты перепутал провода.

Так? Стрелка просто показывает, как блок питания преобразует.

Выпрямительный мост + резистор. В таком примитивном варианте готовой схемы быть не может, резистор подбирается под индивидуальное внутреннее сопротивление кулера в рабочем состоянии.

И выбросим примерно 20 ватт на нагреве балласта, заодно и погреемся :)))

Да, но что поделать, если подключаем почти напрямую. Тогда стоит вспомнить и об эффективности трансформаторов, хотя, конечно, не так. А самые эффективные импульсные, они же самые сложные.

Вы пишете, как будто из 70-х годов прошлого века.

Сейчас импульсные блоки питания гораздо дешевле трансформаторов, их продают на каждом углу и они состоят из минимума деталей.

Товарищу достаточно зайти в любой магазин электротоваров и купить блок питания для светодиодных ламп или лент, он стоит копейки на нужную мощность. Если будет собирать сам — выйдет дороже по запчастям.

Я вообще-то предлагал диодный мост с резистором, если не заметил, как самые дешевые. И они по определению есть в AC-DC.

20 ватт на резисторе куда девать будем?

Это много, особенно если учесть, что сам вентилятор потребляет всего около 3 ватт.

Так я и говорю, что это не важно. Мы не обсуждали эффективность.

А разве в кулерах не бесколлекторные моторы? Они подключаются к компьютеру тремя или четырьмя проводами.

В основном бесколлекторные. Но 12 В DC это не отменяет.

Я думал, что в бесколлекторном моторе нужно попеременно подавать напряжение на 3 провода с частотой, равной желаемой частоте вращения, как в трехфазном переменном токе, только вместо синусоид — ступенчатое. Извините, я не очень разбираюсь в электричестве. Думал, что если подать просто постоянное напряжение, он дернется, но крутиться не будет.

Не на три, а на сколько фаз катушек, вплоть до over9000 в прецизионных.

Да, в современных кулерах обычно двухфазная схема с 4 катушками (собственно, 2 оси), импульсы на которые генерирует электроника. Простые уже очень давно не делают, простые трехфазные с конденсатором для сдвига на 3 фазу есть в вентиляторах для ванной-кухни, например, сейчас в самых простых, хотя и до топа встречаются, а в упрощенных очень низкой мощности и конденсатора нет, насколько я помню.

«Если подать просто постоянное напряжение, он дернется, но крутиться не будет.»

Если подать прямо на катушки двигателя, то он закрутится, и еще как!

Там 3 или 4 провода: земля, +12 В, датчик скорости вращения и сигнал управления скоростью вращения.

Рассылка Пикабу: отправляем лучшие посты за неделю?

Осталось подтвердить Email — пожалуйста, проверьте почту.

Как включить кулер от сети

Ребят, вопрос из серии ВШКОЛЕНАДОБЫЛОЛУЧШЕУЧИТЬСЯ.

Планирую врубить кулер (вентилятор, старый от корпуса) не от компьютерного блока питания, а напрямую от сети. Нашел старый адаптер от давно потерянного роутера на 12V*0.5A. Кулер работает от напряжения как раз 12 вольт, но на нем же написано — 0.18A.

1) Так как толком в электричестве не разбираюсь, то возникает закономерный вопрос — нужны ли в схеме резисторы для уменьшения силы тока, так как его в 2,5 раза больше выдает адаптер. Или сила тока просто не будет использоваться.

2) Можно ли подключить к схеме второй кулер. И какова схема соединения проводов при таком раскладе?

3) И попутный вопрос — если врубаем напрямую, то нужно ли еще какой элемент в цепи, чтобы обезопасить сию конструкцию.

В радиолюбительских поделках часто необходимо искать альтернативные решения, для подключения узлов или радиодеталей к 220 вольтам.

К нашей обычной сети, которая есть в каждом доме, каждой квартире. Дело в том, что использовать полноценный трансформаторный блок питания не всегда рационально. Это дорого, громоздко, он сам по себе тяжелый. В этом случае использование обычного гасящего конденсатора способно разрешить все эти проблемы. По сути, гасящий конденсатор используется много где. Скажем с помощью него можно подключить светодиод к 220 вольтам. О такой схеме мы уже рассказывали в статье «Как подключить светодиод к 220 вольтам». Его можно использовать для подключения практически любого радиоэлемента. Здесь главное не увлечься большими токами, так как в этом случае конденсатор может не выдержать, ну и само собой перегорит, а что еще хуже, что-нибудь сгорит вместо него. Ограничим условно ток для таких блоков питания в 150 мА. Такого тока вполне достаточно, чтобы подключить вентилятор от компьютера. Для чего его необходимо подключать это уж решат вам. Может он будет использоваться для активного охлаждения радиодеталей, а может для чего другого. Это не важно. Итак, как же подключить куллер, вентилятор к 220 вольтам? Об этом в нашей статье

Подключение кулера к адаптеру 12 вольт. Не сгорит? — Хабр Q&A

Из комментариев становится очевидно, что вам не совсем ясен практический смысл терминов «напряжение» и «ток». В этом случае полезно провести аналогию с потоком воды. Напряжение можно сравнить с давлением, или разницей уровней воды в плотине. Ток, в свою очередь, соответствует расходу воды (не случайно это слово похоже на «поток»). Если кран закрыт (выключатель выключен, цепь разомкнута), то, независимо от уровня напряжения/давления, потока не будет. Теперь рассмотрим ваш пример. У нас есть адаптер на 12 вольт и 0,5 ампера. Когда мы его включаем, на выходе появляется 12 вольт, но тока нет, так как путь для его прохождения еще не создан. Подключаем кулер — ток начинает течь в объеме, который требуется кулеру, то есть 0,18 ампера, и не больше (поток идет через ту «дырочку», которую ему открыли). Остальные 0,32 ампера пока не востребованы. Если подключить еще один такой же кулер, ток увеличится до 0,36 ампера (два потока по 0,18). Поскольку адаптер способен обеспечить 0,5 ампера, все в порядке. Однако, если мы подключим еще один кулер, общий ток возрастет до 0,54 ампера, что превышает допустимый предел для адаптера — он будет перегружен, и от него требуют невозможного. Если через плотину пройдет поток, превышающий тот, что может поступить по реке, уровень воды над плотиной понизится. Аналогично, при перегрузке по току выходное напряжение адаптера упадет и станет менее 12 вольт. Если в схеме адаптера не предусмотрена защита от перегрузки, он просто перегреется и может выйти из строя. Если защита есть, то при перегрузке она сработает, адаптер отключится, и выходной ток исчезнет.

Если встроенной защиты от перегрузки нет, то обычно в цепь последовательно добавляют плавкий предохранитель. Он сгорает сам, защищая остальную, более дорогую схему от повреждений. В вашем случае будет полезно установить предохранитель на 0,5 ампера последовательно с выходной цепью адаптера. Однако стоит учитывать, что реальный ток сгорания у недорогих плавких предохранителей может варьироваться в пределах -30%… +80%. Поэтому не удивляйтесь, если такой предохранитель сгорит при подключении всего двух кулеров или, наоборот, не сгорит вовсе, когда адаптер уже будет дымиться.

Подключение кулера к сети 220В с регулировкой оборотов

Как известно, многие электронные устройства в процессе работы выделяют тепло — в некоторых случаях его настолько мало, что с отводом справляются стандартные корпуса любые деталей (примерно до 0,25Вт), иногда требуются небольшие радиаторы (до 5-7Вт), а в некоторых случаях никак не обойтись без воздушного охлаждения — поток воздуха, обдувающий радиатор, позволяет отводить тепло наружу корпуса значительно эффективнее. К тому же, очень часто благодаря небольшому кулеру удаётся сэкономить место — ведь кулеры могут быть совсем небольшими по размеру, но зато по эффективности могут сравниться с естественным охлаждением громоздкого радиатора. Типичный пример устройства с использованием кулеров — системный блок, как правило, их там всегда несколько, для локального охлаждения компонентов (обычно для процессора и видеокарты), а также для циркуляции воздуха через саму коробку корпуса.

Несмотря на достоинства, кулеры обладают и как минимум парой недостатков — требуют регулярного обслуживания, куда обязательно входит очистка от пыли, ведь вместо с потоком воздуха кулер прогоняет через весь корпус того же системного блока кучу пыли, которая, в течение длительного времени, может оседать на поверхностях, электронных платах — в некоторых случаях это приводит к поломкам дорогостоящего оборудования. Второй минус — воздушный поток, а также трение в самом кулере создаёт небольшой шум, с которым очень часто борются владельцы системных блоков. Сейчас производители не сидят без дела, и то и дело на рынке появляется всё больше совершенных моделей, которые при вращении практически не создаются шума, но при этом обеспечивают хороший воздушный поток — правда стоят такие модели также немало. Довольно часто кулеры используют в своих работах не только производители фирменной техники, но и радиолюбители, например, при постройке мощных лабораторных блоков питания, зарядных устройств, усилителей. И в этом случае в использовании кулеров обнаруживается ещё одна если не проблема, то как минимум загвоздка — кулеры требуют питания, наиболее распространены модели на 12В, но существуют также и на 5, и на 24В.

Если охлаждаемое устройство, например, усилитель, использует питание те же 12В — особых проблем не возникает, можно просто подключить кулер параллельно с питанием устройства, при необходимости используя кулеры на другие напряжения. Но если, например, устройство не предполагает возможности использовать низковольтное питание, то возникает серьёзная проблема с кулером. Однако специально для таких случаев как нельзя кстати придётся бестрансформаторный источник питания, который позволит запитать любой низковольтный кулер напрямую от сети 220В.

Схема для сборки представлена выше, как можно увидеть, она основана на довольно стандартном способе — ограничение тока с помощью гасящего конденсатора, на схеме им является С1. Переменное напряжение напрямую из розетки поступает на выпрямительный диодный мост — но последовательно с ним включен данный конденсатор, причём от ёмкости данного конденсатора будет зависеть максимальный ток, который можно будет снять после диодного моста. Высчитать точное значение тока можно рассчитать с помощью формул, но на деле гораздо проще воспользоваться правилом — каждый микрофарад ёмкости гасящего конденсатора даёт 70 мА тока, соответственно ёмкость в 2 мкФ позволит снимать ток примерно в 140 мА, чего будет достаточно для большинства кулеров. Номинальное значение тока, который потребляет кулер можно посмотреть на этикетке по центру крыльчатки, чаще всего добросовестные производители его указывают.

Ёмкость гасящего конденсатора желательно рассчитать так, чтобы отдаваемый ток полностью совпал с номинальным током кулера, это позволит избежать лишнего нагрева. Если же ёмкость будет несколько меньшей, чем требуется кулеру, то работать кулер будет не на максимуме оборотов, соответственно это позволит избежать лишнего шума, но несколько снизится поток воздуха. Использовать в качестве С1 нужно неполярный конденсатор, например, подойдут распространённые плёночные, которые можно купить в любом магазине радиодеталей. Напряжение конденсатора должно быть с запасом, выпрямленное сетевое напряжение достигает амплитуды 310В, соответственно конденсатора должен быть рассчитан как минимум на 400В, а лучше взять с запасом — на все 630В. Также можно включать конденсаторы параллельно для достижения нужной ёмкости, при параллельном включении все ёмкости будут суммироваться.

Резистор R1 служит для разряда конденсатора после отключения устройства от сети — если бы его не было, то опасное сетевое напряжение ещё долго бы оставалось на выводах конденсатора, что нежелательно. Использовать здесь можно любой маломощный резистор на 0,25Вт, сопротивление не критично и может варьироваться в широких пределах, от 330 до 680 кОм. Выпрямленное напряжение поступает на конденсатор С2 ёмкостью 470 мкФ, который служит для фильтрации питания, его ёмкость может лежать в пределах 470-1000 мкФ, напряжение желательно 25-35В.

Обратите внимание, что здесь не обязательно использовать конденсатор, рассчитанный на сетевое напряжение (300-400В), так как параллельно с ним стоит стабилитрон VD2, который не позволит напряжению на конденсаторе подняться до уровня выше 15В, даже если вдруг произойдёт какой-либо обрыв в кулере. Использовать здесь желательно не самый маломощный стабилитрон для большей надёжности, напряжение стабилизации 15В. Также можно обойтись и без стабилитрона, но в этом случае С2 должен быть рассчитан на 400В, иначе, если высокое напряжение попадёт на низковольтный конденсатор, то он моментально вздуется.

Далее следует цепочка непосредственно с самим кулером — обратите внимание, что он подключается в соответствии с полярностью, красный провод — к плюсовому выходу с диодного моста, чёрный — к минусовому, иначе кулер не будет вращаться. Также параллельно с самим кулером можно увидеть цепь из резисторов R2 и R3, из которых R3 — переменный, он служит для регулировки оборотов кулера — особенность и дополнительная возможности данной схемы. Эти резисторы выступают в роли токового шунта с регулируемым сопротивлением, таким образом, в зависимости от положения R3, резисторы будут забирать на себя часть тока, тем самым кулер будет питаться уже не полным напряжением, его обороты уменьшаться. Использовать здесь желательно резисторы на 1-2Вт, так как на них будет рассеиваться определённая мощность. Постоянный резистор R2 здесь служит для ограничения крайнего положения переменного резистора, если есть необходимость регулировать обороты от самого нуля, его можно не ставить. В качестве R3 желательно использовать проволочный переменный резистор, он более громоздкий, но без проблем справится с 1-2Вт выделяющегося тепла. Номиналы резисторов подбираются экспериментально, в зависимости от мощности используемого кулера.

Диодный мост на схеме — практически любой, подойдёт даже маломощный, главное, чтобы он был рассчитан напряжение как минимум 500В и ток около 0,5А. Также всегда можно собрать диодный мост самому, используя 4 выпрямительных диода, прекрасно подойдут распространённые 1N4007. Вся схема собирается на миниатюрной печатное плате, которая не займёт много места и поместится в корпусе любого устройства. Согласно описанному принципу напрямую от сети 220В можно запитывать многие другие маломощные двигатели постоянного тока, не только кулеры, например, двигатели от машинок, вентиляторы.

После сборки схемы обязательно нужно проверить правильность монтажа, полярность электролитического конденсатора. Устройство подключается напрямую к сети 220В, а потому нужно соблюдать определённые меры безопасности при первом включении. Плату для данной схемы желательно использовать с большими зазорами между дорожками, чтобы случайно попавшая, например, металлическая опилка не могла привести к короткому замыканию. При использовании такого варианта питания кулера не стоит забыть, что схема, в отличие от трансформаторного источника, не обеспечивает гальванической развязки, а потому касание провода питания кулера может привести к удару током, нужно позаботится от хорошей изоляции. Таким образом, получилась весьма удачная схема, которая позволяет не только запитать кулер без использовании дорогих и громоздких трансформаторов или блоков питания, но ещё и обеспечивает регулировку оборотов от нуля до максимума. Удачной сборки! Источник (Source)

Вентилятор осевой настенный и потолочный ВЕНТС 125 Д 12

• Постоянная или периодическая вытяжная вентиляция в санузлах, душевых, кухнях и других бытовых помещениях.

• Предназначен для установки в вентиляционные шахты или подключения к воздуховодам.

• Перемещение небольших и средних объемов воздуха на короткие расстояния с минимальным сопротивлением вентиляционной системы.

• Для подключения к воздуховодам диаметром 100, 125 и 150 мм.

• Ультратонкая лицевая панель – 6,5 мм.

• Современный стиль и привлекательный внешний вид.

• Корпус и крыльчатка изготовлены из высококачественного и прочного АБС-пластика, устойчивого к ультрафиолетовому излучению.

• Конструкция крыльчатки способствует повышению эффективности вентилятора и увеличению срока службы мотора.

• Защитная сетка от насекомых.

• Степень защиты IP 34.

• Надежный двигатель с низким потреблением энергии.

• Предназначен для непрерывной эксплуатации и не требует обслуживания.

• Оснащен защитой от перегрева.

Ручное управление:

• Вентилятор управляется с помощью обычного выключателя освещения. Выключатель в комплект не входит.
• Вентилятор также можно управлять через встроенный шнурковый выключатель „B“. При потолочном монтаже эта опция не используется.
• Скорость можно регулировать с помощью тиристорного регулятора (см. раздел Электрические принадлежности). Несколько вентиляторов могут подключаться к одному регулятору. Регуляторы скорости не подходят для вентиляторов с модификациями Т, ТН, ТР, ВТ, ВТН.

Автоматическое управление:

• С помощью электронного блока управления БУ-1-60 (см. раздел Электрические принадлежности). Блок управления приобретается отдельно.
• С помощью таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать от 2 до 30 минут после отключения).

• С помощью датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленный уровень 60-90%, вентилятор автоматически включится и будет работать до нормализации влажности; затем он продолжит работу в течение времени, установленного на таймере, и выключится).

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.

• При удаленном расположении вентиляционной шахты возможно использование гибких воздуховодов. Подключение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.

• Крепится к стене с помощью шурупов.

• Может быть установлен на потолке.
• Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например, серии ТРФ 220/12-25).

Параметр	ВЕНТС 125 Д 12	Единица измерения
Напряжение	12	В
Частота тока	50/60	Гц
Потребляемая мощность	16	Вт
Производительность	165	м³/ч
Ток	1.7	А
Частота вращения	2300	мин -1
Уровень звукового давления на расстоянии 3 м	34	дБА
Вес	0.69	кг
Размер патрубка	125	мм
Тип мотора	12В / 50-60Гц	—
Диаметр воздуховода	125	мм
Конструкция	осевой	—
Степень защиты	IP 34	—
Тип	вытяжной	—
Монтаж	настенный, потолочный	—

• Производительность: —
• Давление: —

Выберите тип документа

Параметр	Величина	Единица измерения
∅D	125	мм
B	176	мм
H	140	мм
L	114	мм
L1	12.5	мм

* — только для вентиляторов, предназначенных для номинального сетевого напряжения 12 В (указано на упаковке и корпусе вентилятора). S, S1, S2 — внешние выключатели.

Схема работы вентиляторов с опциями

• Вентилятор с таймером начинает функционировать при подаче управляющего напряжения на вход LT. После отключения управляющего напряжения вентилятор продолжает работать в течение времени, установленного таймером, которое можно регулировать от 2 до 30 минут. Регулировка осуществляется вращением оси ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
• Вентилятор с таймером и датчиком влажности начинает работать при подаче управляющего напряжения на вход LT или при превышении установленного уровня влажности Н, который регулируется от

Примечание: Вентиляторы ВЕНТС 150 Квайт модификаций Т/ТР/ВТ/ВТН дополнительно оснащены таймером с задержкой включения от 0 до 2 минут.

Электрическая схема подключения вентилятора ebm-papst

Руководство по эксплуатации

Для встроенных вентиляторов с двигателями конструкционных размеров 110 и 138

Тип прибора, дата изготовления (календарная неделя/год выпуска) и маркировка конформности находятся на табличке с указанием типа вентилятора. Если у Вас возникнут вопросы по вентилятору или по поставке запасных частей, сообщите нам, пожалуйста, все данные, находящиеся на табличке с типом вентилятора.

1. ПРЕДПИСАНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ; 1.1 Электрическое напряжение и ток 1.2 Предохранительные и защитные функции 1.3 Электромагнитное излучение 1.4 Механическое движение 1.5 Горячая поверхность 1.6 Эмиссия 1.7 Транспортировка 1.8 Хранение 1.9 Очищение 1.10 Утилизация 2. ЦЕЛЕСООБРАЗНОЕ ИСПОЛЬЗОВАНИЕ 3. ТЕХНИЧЕСКИЕ ДАННЫЕ 4. ПОДКЛЮЧЕНИЕ И ВВОД В ЭКСПЛУАТАЦИЮ 4.1 Установить механическое подключение 4.2 Установить электрическое подключение 4.3 Подключение в клеммной коробке 4. 4 Подключение через проводку гнезда статора 4.5 Защита двигателя 4.6 Соединение нескольких приборов 4.7 Проверка подключений 4.8 Включение прибора 5. ТЕХОБСЛУЖИВАНИЕ, НЕПОЛАДКИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 5.1 Проверка техники безопасности;

1. ПРЕДПИСАНИЯ И УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Внимательно прочитайте руководство по эксплуатации, перед тем как начнёте работать с прибором. Обратите внимание на ниже следующие предостережения во избежание неполадок и чтобы не подвергать опасности людей.

Убедитесь, что руководство по эксплуатации находится всегда у вас под рукой при работе с прибором. При продаже или передаче прибора следует передать и руководство по эксплуатации. Для информации о потенциальных опасностях и их предотвращении это руководство может быть размножено и передано третьим лицам.

Используемые символы

Чтобы указать на потенциально опасные ситуации и важные предписания по технике безопасности, в данном руководстве используются следующие символы:

Опасность! Обозначает потенциально опасную ситуацию. Если её не предотвратить, то возникает угроза жизни и здоровью. Работайте чрезвычайно осторожно.

Предостережение! Обозначает возможность возникновения опасной ситуации. Если её не предотвратить, то следствием могут быть повреждения и ранения. Работайте чрезвычайно осторожно.

Осторожно! Обозначает возможность возникновения опасной ситуации. Если её не предотвратить, то следствием могут быть лёгкие или незначительные повреждения или материальный ущерб.

Обратите внимание! Обозначает возможность возникновения нежелательной ситуации. Если её не предотвратить, то следствием может быть материальный ущерб.

Квалификация персонала Устанавливать прибор, делать пробный пуск и выполнять работы по электрике могут только специалисты-электрики. Транспортировать, распаковывать, обслуживать прибор, производить техобслуживание и использовать прибор как-либо иначе могут только обученные и авторизованные специалисты.

Основополагающие правила техники безопасности

При работе с прибором, обратите, пожалуйста, внимание на следующее:

Предостережение! Вращающийся вентилятор: Длинные волосы, свисающие детали одежды и украшения могут запутаться и втянуться в прибор. Вы можете получить травму. → При работе с подвижными частями не надевайте свободную одежду или свешивающиеся части одежды или украшения. Длинные волосы защищайте с помощью головного убора.

– Не производите никаких изменений прибора без одобрения ebm-papst.

1.1 Электрическое напряжение и ток

Регулярно проверяйте электрооборудование прибора. Немедленно исправляйте слабые соединения и повреждённый кабель.

1.2 Предохранительные и защитные функции

Опасность! Отсутствие и бездействие предохранительных устройств Угроза для жизни → Немедленно выключите прибор, если Вы обнаружили, что какое-либо предохранительное устройство либо отсутствует, либо не работает. Данный прибор является встроенным и не работает самостоятельно, Вы, эксплуатируя его, несёте ответственность за то, чтобы обеспечить прибору достаточную степень безопасности.

1.3 Электромагнитное излучение

Воздействие электромагнитного излучения может возникнуть, например, в сочетании с устройствами управления и регулирования. Если во встроенном состоянии возникает недопустимое излучение, то перед вводом в эксплуатацию необходимо принять соответствующие меры экранирования.

1.4 Механическое движение

Опасность! Вращающийся вентилятор: Можно поранить части тела, соприкасающиеся с вращающимся вентилятором. → Обеспечьте условия, не допускающие касания вентилятора. Перед началом работы с оборудованием/станком подождите, пока все движущиеся части не остановятся.

Предостережение! Вылетающие частицы в зоне выдува: Опасность получения травм В случае неисправности могут выбрасываться балансировочные грузики или сломанные лопасти вентилятора. → Чтобы этого не происходило, необходимо принять соответствующие меры безопасности. Не задерживайтесь в зоне выдува.

Осторожно! Вентилятор включается самостоятельно: Опасность получения травм Например, в случае приложенного напряжения двигатель включается автоматически после выпадения сети. → Не задерживайтесь в опасной зоне вентилятора. При выполнении работ на вентиляторе выключайте напряжение сети и убедитесь, что оно не включится самопроизвольно.

1.5 Горячая поверхность

Осторожно! Высокая температура корпуса двигателя: Опасность получения ожогов → Обеспечьте достаточную защиту от касания.

1.6 Эмиссия

Предостережение! В зависимости от условий установки и эксплуатации может возникать уровень звукового давления более 70 дБ(A): Опасность возникновения тугоухости → Примите технические меры безопасности. Обеспечьте обслуживающий персонал соответствующим защитным снаряжением, как, например, фриттером.

1.7 Транспортировка

Осторожно! Транспортировка вентилятора: Опасность порезов и сдавливания → Надевайте защитную обувь и не режущиеся защитные перчатки. Транспортируйте вентилятор только в оригинальной упаковке. Во время всей транспортировки нельзя превышать амплитуду колебаний, указанную в технических данных. Закрепите вентилятор, например, при помощи крепёжного ремня, чтобы он не перемещался.

1.8 Хранение

Храните прибор в сухом, защищённом и чистом месте. Поддерживайте необходимую температуру хранения, см. главу 3, Технические данные. Если прибор долгое время не эксплуатируется, то мы рекомендуем раз в месяц включать его примерно на 15 минут, чтобы привести в движение подшипники.

1.9 Очищение

Обратите внимание! Повреждение прибора при очищении: Возможен сбой в работе → Не очищайте прибор струёй воды или устройством для очистки под высоким давлением. Не используйте кислотные, щелочные и содержащие растворители чистящие средства.

1.10 Утилизация

При утилизации прибора соблюдайте все важные, действующие в Вашей стране требования и предписания.

2. ЦЕЛЕСООБРАЗНОЕ ИСПОЛЬЗОВАНИЕ

Прибор сконструирован исключительно как встроенный вентилятор для перемещения воздуха в соответствии с техническими данными. Любое иное использование или выходящее за пределы указанного считается нецелесообразным и является неправильным использованием прибора. Оборудование при вводе в эксплуатацию должно соответствовать возникающему при эксплуатации механическому, термическому воздействию, а также воздействию, обусловленному сроком службы.

К целесообразному использованию относится также

• эксплуатация прибора со всеми предохранительными устройствами,
• соблюдение руководства по эксплуатации,
• использовать прибор в соответствии с допустимой температурой окружающей среды, см. главу 3, Технические данные.

Нецелесообразное использование В частности, запрещены следующие виды использования вентилятора, они могут привести к возникновению угрозы:

• Перемещение воздуха, содержащего абразивные (изнашивающие) частицы.
• Перемещение воздуха, имеющего сильное коррозийное воздействие.
• Перемещение воздуха, содержащего большое количество пыли, например, вытяжка опилок.
• Перемещение горючих газов/частиц.
• Использование вентилятора вблизи от горючих веществ или компонентов.
• Использование вентилятора во взрывчатой атмосфере.
• Работа вентилятора в качестве конструктивного элемента техники безопасности или для выполнения функций, существенных для обеспечения техники безопасности.
• Использование в медицинских приборах, имеющих функцию поддержания жизнедеятельности или жизнеобеспечения.
• Использование в нестационарном оборудовании, как, например, железнодорожные транспортные средства, воздушные и космические транспортные средства.
• Использование с полностью или частично демонтированными или произвольно изменёнными предохранительными устройствами.
• Использование при очень сильной вибрации, превышающей допустимую циклическую нагрузку.
• Помимо этого, все не указанные в разделе целесообразного использования возможности эксплуатации.

При возникновении особых вопросов воспользуйтесь поддержкой ebm-papst.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

Более подробные данные для конкретного прибора вы получите по запросу в ebmpapst.

Крепёжные данные Необходимо соблюдать:

• Момент затяжки кабельного ввода: 2,0 Нм
• Момент затяжки крепёжных болтов крышки клеммной коробки : 0,8 Нм
• Класс прочности крепёжных болтов: 8.8

Условия окружающей среды

Транспортировка & Хранение	Эксплуатация
Допустимая температура окружающей среды около двигателя	-40 °C…+80 °C	-25 °C…+40 °C (60 °C)
Устойчивость к колебаниям	1 г (по IEC 60068-2-6)	0,5 г (по IEC 60068-2-6)

4. ПОДКЛЮЧЕНИЕ И ВВОД В ЭКСПЛУАТАЦИЮ

4.1 Установить механическое подключение

Смонтируйте прибор в соответствии с его применением. Используйте прибор в соответствии с его классом влаги.

Осторожно! Опасность порезов и сдавливания при извлечении вентилятора из упаковки → Доставайте прибор осторожно за внутреннюю часть лопастей (аксиальный вентилятор), или за колесо вентилятора (радиальный вентилятор) из упаковки. Обязательно избегайте ударов. Надевайте при этом защитную обувь и не режущиеся защитные перчатки. Вынимайте прибор из упаковки вдвоём, если он тяжелее 10 кг.

Предостережение! Горячий корпус двигателя: Опасность возникновения пожара → Убедитесь, что около вентилятора нет горючих и воспламеняющихся материалов.

4.2 Установить электрическое подключение

Электрическое подключение устанавливается после механического подключения.

• Перед подключением прибора убедитесь, что напряжение сети соответствует напряжению вентилятора.
• Проверьте, соответствуют ли данные на табличке с указанием типа вентилятора данным подключения и данным рабочего конденсатора (только в случае однофазных двигателей).
• Используйте только кабель, который раскатан для силы тока в соответствии с табличкой с указанием типа вентилятора.

Опасность! Неисправная изоляция: Угроза жизни при поражении током → Используйте только проводку, которая соответствует предписаниям по установке относительно напряжения, тока, изоляционного материала, допустимой нагрузке и т.д.

4.3 Подключение в клеммной коробке (для аксиальных вентиляторов)

Удалить оболочку проводки подключения Удалите оболочку лишь на столько, чтобы кабельный ввод был плотным, а подключения были разгружены от натяжения (Начальные пусковые моменты см. главу 3 „Технические данные“).

Соединить проводку клеммами

Осторожно! Электрическое напряжение: Вентилятор является встроенным компонентом и не имеет размыкающего Электро- выключателя. → Подключайте вентилятор только к электрическим цепями, которые можно выключать при помощи размыкающего все полюса переключателя. При выполнении работ на вентиляторе необходимо убедиться, сто оборудование/станок, в который встроен вентилятор, не включится снова.

• Откройте клеммную коробку.
• Откройте кабельный ввод

• Снимите колпачок, см. рисунок 3.
• Проведите проводку через кабельный ввод

• Подсоедините защитное соединение (PE).
• Подключите остальную проводку к соответствующим клеммам, см. рисунок 4.
• Подключите термоэлектрическое реле (TW).

При подключении к клеммам следите за тем, чтобы кабели не раскрутились.

Рисунок 4: Подсоединение проводки к клеммам

Клеммная колодка защищена от просовывания насквозь. – Вводите многопроволочные провода до упора. Между клеммой и кабельным вводом, не должно быть напряжения. Кабель должен быть разгружен от натяжения.

Область клемм: -однопроволочный до 4 ммл и тонкопроволочный до 2,5 ммл

Вдоль кабеля в направлении кабельного ввода не должна проникать вода. Кабель должен быть разгружен от натяжения.

Положение встраивания вентилятора: Вал вертикально, ротор внизу Следите затем, чтобы кабель был проложен в форме петли („Водяной мешок“ — см. рисунок 5). Рисунок 5: Вентилятор, встроенный в положении лёжа (Вал вертикально, ротор внизу), Прокладка кабеля в виде «водяного мешка» Положение встраивания вентилятора: Вал горизонтально Следите при прокладывании кабеля затем, чтобы кабельные вводы располагались внизу, см. рисунок 6. Кабели должны всегда поводиться вниз.

Положение встраивания вентилятора: Вал горизонтально Следите при прокладывании кабеля затем, чтобы кабельные вводы располагались внизу, см. рисунок 6. Кабели должны всегда поводиться вниз

• U1 = синий
• U2 = чёрный
• Z = коричневый
• PE = зелёный/жёлтый
• TW = серый

Рисунок подключения трёхфазного электродвигателя

• U1 = чёрный
• U2 = зелёный
• V1 = синий
• V2 = белый
• W1 = коричневый
• W2 = жёлтый
• PE = зелёный / жёлтый

Поворот направления вращения сменой двух фаз.

Рисунок подключения однофазного конденсаторного двигателя

• U1 = синий
• U2 = чёрный
• Z = коричневый
• PE = зелёный/жёлтый
• TW = серый

Рисунок подключения трёхфазного электродвигателя

Рисунок 11: Схема-звезда, конструкция с термоэлектрическим реле

• U1 = чёрный
• U2 = зелёный
• V1 = синий
• V2 = белый
• W1 = коричневый
• W2 = жёлтый
• PE = зелёный/ жёлтый

4.4 Подключение через проводку гнезда статора (для радиальных вентиляторов)

Конструкционный размер двигателя	Длина кабеля*
110	800 мм
138	1000 мм

Соедините проводку в соответствии с Вашим видом использования. Удалить оболочку проводки подключения*

4.5 Защита двигателя

Для защиты приборов двигатели сконструированы с термоэлектрическим реле. Позаботьтесь о том, чтобы перед каждым вводом в эксплуатацию термоэлектрическое реле было подключено надлежащим образом, и проверяйте это. Претензии на дефекты не принимаются, если термоэлектрическое реле подключено неправильно.

Опасность! Отсутствие защиты двигателя: Двигатель нагревается. Можно поранить части тела, соприкасающиеся с двигателем. → Подключите термоэлектрическое реле, встроенное в обмотку. Вставьте выведенное термоэлектрическое реле в цепь управляющего тока так, чтобы в случае неполадок после охлаждения не произошло самостоятельное включение.

Обратите внимание! Отсутствие защиты двигателя: Двигатель перегревается и из-за этого может повредиться. Двигатель не включается самостоятельно. → Выясните источник неисправности и устраните неисправность. Подключите встроенное в обмотку термоэлектрическое реле.

Управление напряжением: В случае регулировки числа оборотов трансформаторами или электроприборами регулирования напряжения (например, фазовая отсечка) может произойти усиление тока. В случае фазовой отсечки могут, помимо этого, в зависимости от вида встраивания прибора, возникать шумы.

* В конкретном случае эксплуатации возможны отклонения

Статический преобразователь частоты:Для эксплуатации на статических преобразователях частоты вмонтируйте между статическим преобразователем и двигателем действующий на все полюса синусоидальный фильтр (фаза- фаза и фаза -земля).

4.6 Соединение нескольких приборов

Если Вы хотите соединить несколько приборов, тона клеммной коробке вы можете пробить ещё второе отверстие для ввода, чтобы проложить дополнительную проводку.

Предупреждение! Электрическое напряжение на кабельном вводе: Электрическое поражение → В случае пластмассовой клеммной коробки не используйте кабельные вводы из металла

• Вверните кабельный ввод (размера M20) при помощи гаечного ключа в предварительно сделанную резьбу. При этом обратите внимание на момент затяжки, см. главу 3, Технические данные.
• Удалите кусочек пластмассы, получившийся при пробивании внутри клеммной коробки.

4.7 Проверка подключений

Опасность! Электрическое напряжение на приборе: Электрическое поражение → Всегда устанавливайте защитное соединение. При этом убедитесь, что напряжение отсутствует. Удостоверьтесь, что самопроизвольное включение не произойдёт.

• Проверьте, что соединяющая проводка проходит в надлежащем месте.
• Снова ввинтите кабельный ввод.
• Убедитесь, кабельный ввод затянут прочно.
• Затяните кабельный ввод так, чтобы не смогла проникнуть вода. См. главу 3, раздел Данные крепления, максимальный момент затяжки
• Снова завинтите клеммную коробку. См. главу 3, раздел Данные крепления, максимальный момент затяжки

Убедитесь, что после завершения работ клеммная коробка полностью закрыта и герметична и все гайки затянуты как надо. Автоматический предохранительный выключатель, действующий при появлении тока утечки

Допустимы исключительно предохранительные устройства тока утечки, чувствительные к постоянному и переменному току (Тип B). Защищать людей с помощью предохранительных устройств тока утечки при использовании прибора, а также в случае статических преобразователей частоты не возможно.

4.8 Подключение прибора

Перед подключением проверьте прибор на визуальные повреждения и работоспособность предохранительных устройств.

5. ТЕХОБСЛУЖИВАНИЕ, НЕИСПРАВНОСТИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность/Неполадка	Возможная причина	Возможное устранение неисправности
Двигатель не вращается	Механическая блокировка	Выключить, убрать напряжение, и убрать механическую блокировку
Неисправное напряжение сети	Проверить напряжение сети, восстановить напряжение
Неправильное подключение	Исправить подключение, см. расположение выводов
Сработало термоэлектрическое реле	Охладить двигатель, найти и устранить причину неисправности, при необходимости убрать блокировку повторного включения
Превышение допустимой температуры двигателя	Температура окружающей среды слишком высокая	По возможности снизить температуру окружающей среды
Неисправность системы охлаждения	Исправить систему охлаждения
Недопустимая рабочая точка	Перепроверить рабочую точку; например, в случае аксиальных вентиляторов сократить сопротивление дросселирования

При возникновении иных неисправностей, свяжитесь, пожалуйста, с ebmpapst.

5.1 Проверка техники безопасности

Что нужно проверять?	Как перепроверять?	Как часто
Обшивка, защищающая при касании	Визуальный контроль	Минимум каждые полгода
Вентилятор на повреждения	Визуальный контроль	Минимум каждые полгода
Крепление вентилятора	Визуальный контроль	Минимум каждые полгода
Крепление проводки подключения	Визуальный контроль	Минимум каждые полгода
Крепление подключения защитного соединения	Визуальный контроль	Минимум каждые полгода
Изоляция проводки	Визуальный контроль	Минимум каждые полгода
Герметичность кабельного ввода (только при подключении через клеммную коробку)	Визуальный контроль	Минимум каждые полгода
Отверстие для конденсата на засорение	Визуальный контроль	Минимум каждые полгода

Простые устройства — Включение компьютерного вентилятора в сеть 220 вольт

Кулер от неисправного блока питания компьютера можно адаптировать для использования в качестве вентилятора, подключив его к сети 220 вольт через специальную небольшую схему.

Эту схему можно собрать из компонентов, взятых с неисправной платы блока питания.

Создание такой конструкции под силу даже новичку.

ВНИМАНИЕ! Данная схема имеет гальваническую связь с электрической сетью, поэтому необходимо соблюдать особую осторожность при ее реализации!

Схема представлена на верхнем рисунке, а реальный вид конструкции можно увидеть на нижнем рисунке.

Для начала я выпаял ненужные элементы с платы вокруг диодного моста, чтобы они не мешали. Затем я отрезал ножницами по металлу кусок стеклотекстолита нужного размера вместе с диодным мостом, который будет использоваться в схеме. Остальные необходимые детали можно также частично взять с этой платы и припаять их в соответствии с приведенной схемой, разместив на отрезанном куске платы с диодным мостом.

Вторичное напряжение, необходимое для работы вентилятора, в схеме регулируется стабилитроном. Я использовал Д814Г, но можно применить любой аналогичный с характеристиками стабилизации в диапазоне 10-14 вольт.

Ток, потребляемый вентилятором, составляет около 50 мА, а напряжение на выходе с 12 вольт без нагрузки падает до 4 вольт при работе вентилятора, но это не влияет на его работоспособность. Для моих нужд этого оказалось достаточно, но если кто-то хочет поэкспериментировать и увеличить вторичное напряжение, что приведет к повышению оборотов и мощности вентилятора, я рекомендую увеличить емкость конденсатора С1 до 1 мкФ, а емкость конденсатора С3 на выходе — до 2000 мкФ.

В качестве корпуса для схемы я использовал кусок пластикового монтажного короба, который подошел по размеру к плате.

Владимир Науменко г. Калининград

Как привести в действие очищенный вентилятор от использованной розетки · Поделитесь своим ремонтом

Я разбираю много сломанной электроники, потому что мне нравится узнавать, как все работает, и одна вещь, которую я обычно храню от этих разборок, — это вентиляторы, которых я найти внутри. Я не всегда нахожу им применение, но если вы не можете привести их в действие, вы действительно не будете их использовать. Вот руководство о том, как их использовать.

Оборудование:

• Вентилятор охлаждения от проекционного телевизора
• Адаптер питания сохранен от какого-то случайного устройства, которое у меня отключилось

Необходимые детали:

Необходимых инструментов:

Шаг 1. Найдите поклонника.

В каждом компьютере обязательно присутствует хотя бы один вентилятор. В данном случае я обнаружил такой вентилятор, который напоминал миниатюрную беличью клетку, в телевизоре с проекционным экраном, который я нашел на свалке.

Шаг 2: Определите требования к мощности вашего продуванного вентилятора.

Вам нужно будет найти этикетку на вентиляторе, чтобы знать, каковы его требования к питанию. Вот ярлык этого:

Toto Model TYF20S 12V CD Бесщеточный вентилятор Mitsumi M29BLF-1

Важная информация на этой этикетке — это напряжение и номинальная мощность.Вышеупомянутый вентилятор представляет собой вентилятор постоянного тока, который работает от 12 В и мощностью 9,6 Вт. Чтобы рассчитать максимальный ток, необходимый для этого вентилятора, нам нужно провести здесь небольшую математику. 9,6 Вт — номинальная мощность этого вентилятора, 9,6 Вт. Мощность = ток x напряжение. Таким образом, используя небольшую алгебру, можно найти ток: ток = мощность / напряжение = 9,6 / 12 = 0,8 ампер (или 800 мА). Нам нужен блок питания на 12 В постоянного тока и ток не менее 800 мА. Еще один пример характеристик вентилятора:

.

Модель NMB 2404KL-04W-B39 Вентилятор 12 В постоянного тока

В случае с вентилятором, изображенным выше, требуется вентилятор 12 В постоянного тока.13 ампер тока (или 130 мА). Почти все вентиляторы, которые вы найдете в электронике, будут работать либо на 12 В постоянного тока, либо на 6 В постоянного тока.

Краткая аналогия по напряжению и току

Я собираюсь провести быструю аналогию с водопроводом, чтобы объяснить, как работают напряжение и ток. Если бы этот двигатель приводился в действие водой, подаваемой по трубе, напряжение было бы давлением воды, которое должно быть в трубе, по которой к нему подается вода. Более высокое напряжение означает, что давление должно быть выше.Сила тока — это диаметр трубы или количество воды, которое труба может подавать за раз. Если у вас высокое давление, но крошечная труба, вы не сможете переместить много воды. То же самое и с двигателем, который требует большого тока — ему понадобится большая труба, чтобы иметь возможность подавать необходимый объем воды.

Шаг 3: Выберите подходящий блок питания.

Каждый раз, когда я сталкиваюсь с блоком питания, я обычно помещаю его в коробку в своей мастерской для будущего использования. Когда радионяня выходит из строя, я оставляю блок питания, так как это не та деталь, которая чаще всего ломается, и его можно применить для других устройств.

При выборе трансформатора необходимо учитывать соответствие напряжения, а также тип тока — переменный или постоянный. Номинальный ток не обязательно должен совпадать, но он должен быть равен или превышать требования по току устройства, к которому вы его подключаете. Если трансформатор рассчитан на более высокий ток, это не повредит — он может быть больше, чем нужно для вашего проекта.

Ниже представлен блок питания, который я выбрал для своего первого проекта с вентилятором, о котором я упоминал ранее — вентилятором Toto с беличьей клеткой от проекционного телевизора:

PTrans Plug-in Class 2 12V DC Transformer Модель WD481200700

Ключевая информация на этой этикетке — это выходное напряжение и ток. В данном случае выходное напряжение составляет 12 вольт, а выходной ток — 700 миллиампер. На этикетке не указано словами, что выходное напряжение является постоянным, но это обозначается символом — сплошная линия с пунктирной линией под ней, что означает постоянный ток:

Символ постоянного тока

Если бы это был выход переменного тока, то символом был бы знак синусоидальной волны, как на входе:

Символ переменного тока

Итак, у нас есть выход 12 В постоянного тока, это проверено. Этот блок питания рассчитан на 700 мА. Наш вентилятор имеет максимальное потребление 800 мА, что немного выше, но я все равно планирую его использовать. Я не собираюсь эксплуатировать вентилятор долго и интенсивно, поэтому, скорее всего, все будет в порядке.

Еще одна полезная информация, которую можно получить из символа на блоке питания, это:

Схема подключения трансформатора

Этот символ показывает схему, указывающую на разъем на другом конце шнура питания:

Разъем трансформатора

Символ указывает, что «внутренняя часть» разъема является положительным соединением, а внешняя сторона — отрицательным. Это удобно для проверки устройства, к которому вы собираетесь его подключить, чтобы убедиться, что ему требуется положительное соединение внутри. Обычно положительное соединение действительно находится внутри.

Шаг 4: Отрежьте разъемы провода вентилятора и кабеля трансформатора.

Скорее всего, вам придется отрезать разъем трансформатора, если он есть, потому что у вашего вентилятора не будет подходящего гнездового разъема, и то же самое касается вентилятора. Перед отключением разъема убедитесь, что трансформатор не подключен к розетке! Вам также нужно будет отрезать коннектор от шнура вентилятора.Используйте инструмент для зачистки проводов, чтобы снять часть изоляции, чтобы можно было подсоединить провода.

Шаг 5: Определите полярность проводов.

Из вентилятора, скорее всего, будут выходить как минимум красный и черный провода. В моем случае также присутствовал белый провод (или вместо него может быть желтый). Этот третий провод, вероятнее всего, служит для обратной связи, позволяя вентилятору сообщать о своих оборотах, и в нашем проекте он не будет задействован. На кабеле моего трансформатора действительно была белая полоска, указывающая на положительный провод, но я бы не стал этому доверять. Если вы установите мультиметр на измерение постоянного напряжения и соедините один провод с одним из проводов трансформатора, а другой — с другим, и получите положительное значение, это будет означать, что красный провод вашего мультиметра подключен к положительному выводу трансформатора. Если же вы получите отрицательное значение, значит, ваш черный провод находится на положительном выводе трансформатора.

Шаг 6: Подключите трансформатор к вентилятору.

Вы должны подключить положительный провод трансформатора к положительному проводу вентилятора — красный провод.Черный провод вентилятора подключится к другому проводу трансформатора. Если вы собираетесь его часто использовать, я предлагаю спаять их вместе или использовать небольшие гайки для проводов, в противном случае провода легко разойдутся. Я также сначала надел термоусадочную трубку, а затем спаял провода, а затем применил тепло для аккуратного и долговечного соединения:

Мой трансформатор, подключенный к вентилятору — паял и термоусаживал

Я использую этот вентилятор, чтобы охладить детскую еду — больше не будет головокружения от дуновения на их еду.Будьте осторожны, в этом случае вентилятор достаточно мощный, чтобы сдувать рис с тарелки ��

Amazon Associate Disclosure: Как партнер Amazon я зарабатываю на соответствующих покупках. Это означает, что если вы нажмете на партнерскую ссылку и купите товар, я получу партнерскую комиссию. Цена товара одинакова, независимо от того, является это партнерская ссылка или нет. Тем не менее, я рекомендую только те продукты или услуги, которые, по моему мнению, повысят ценность для читателей Share Your Repair. Используя партнерские ссылки, вы помогаете поддержке Share Your Repair, и я искренне признателен за вашу поддержку.

Как работают блоки питания ПК

Если говорить о ключевом элементе, без которого компьютер не сможет функционировать, то это, безусловно, блок питания. Без него компьютер превращается в простой бесхозный корпус из пластика и металла. Блок питания выполняет преобразование переменного тока (AC), поступающего из электросети, в постоянный ток (DC), который необходим для работы персонального компьютера. В данной статье мы рассмотрим принцип работы блоков питания для ПК и разберем, что обозначают их номинальные мощности.

В персональном компьютере (ПК) блок питания представляет собой металлический корпус, который обычно располагается в углу системного блока. Его можно увидеть сзади большинства компьютеров, так как он оснащен разъемом для подключения кабеля питания и вентилятором для охлаждения.

Эти устройства, часто именуемые «импульсными источниками питания», применяют технологию переключения для преобразования входящего переменного тока в более низкие значения постоянного тока. Стандартные выходные напряжения включают:

3,3 и 5 В, которые обычно используются в цифровых схемах, а 12 В — для питания двигателей в жестких дисках и вентиляторах. Главной характеристикой блока питания является его мощность, измеряемая в ваттах (Вт). Ватт — это произведение напряжения в вольтах и тока в амперах. Если вы имели дело с ПК на протяжении многих лет, то, вероятно, помните старые модели с большими красными переключателями, которые имели значительный вес. Когда вы включали или выключали компьютер, вы точно знали, что делаете. Эти переключатели фактически регулировали подачу 120-вольтного питания к блоку питания.

В наши дни питание включается с помощью небольшой кнопки, а выключение осуществляется через меню. Эти функции были добавлены к стандартным блокам питания несколько лет назад. Операционная система может отправить сигнал блоку питания для его отключения. Кнопка передает 5-вольтовый сигнал, чтобы сообщить блоку питания, когда его следует включить. Внутри блока питания также имеется цепь, которая подает 5 вольт, называемая VSB (напряжение в режиме ожидания), даже когда устройство официально «выключено», чтобы кнопка продолжала функционировать. Перейдите на следующую страницу, чтобы узнать больше о технологии переключателя.

Объяснение 4 простых схем бестрансформаторного источника питания

В этом посте мы обсуждаем 4 простых в сборке, компактных простых схемах бестрансформаторного источника питания.Все схемы, представленные здесь, построены с использованием теории емкостного реактивного сопротивления для понижения входного сетевого напряжения переменного тока. Все представленные здесь конструкции работают независимо без трансформатора или без трансформатора .

Концепция бестрансформаторного источника питания

Как следует из названия, бестрансформаторная схема источника питания позволяет получать низкий постоянный ток от сети высокого напряжения переменного тока без применения трансформатора или индуктивной катушки.

Принцип работы основан на использовании высоковольтного конденсатора, который снижает уровень сетевого переменного тока до более низкого значения, подходящего для подключенной электронной схемы или нагрузки.

Напряжение, для которого рассчитан этот конденсатор, выбирается так, чтобы его пиковое значение действующего напряжения значительно превышало пиковое напряжение сети переменного тока, что обеспечивает безопасную работу конденсатора. Примером такого конденсатора, часто применяемого в бестрансформаторных источниках питания, является следующий:

Этот конденсатор подключается последовательно к одному из входов сети, предпочтительно к фазной линии переменного тока.

Когда сетевой переменный ток проходит через конденсатор, в зависимости от его номинала, реактивное сопротивление ограничивает ток, предотвращая его превышение заданного уровня, указанного в характеристиках конденсатора.

Тем не менее, несмотря на ограничение тока, напряжение остается высоким, поэтому, если вы измерите выпрямленный выход бестрансформаторного источника питания, вы обнаружите, что оно равно пиковому значению сетевого переменного тока, что составляет около 310 В. Это может вызвать беспокойство у новичков.

Однако благодаря тому, что конденсатор значительно снижает уровень тока, с таким высоким пиковым напряжением можно легко справиться, стабилизировав его с помощью стабилитрона на выходе мостового выпрямителя.

Мощность стабилитрона должна быть выбрана в соответствии с допустимым уровнем тока конденсатора.

ВНИМАНИЕ: ознакомьтесь с предупреждением в конце статьи

Преимущества бестрансформаторного источника питания

Эта концепция является недорогим и весьма эффективным решением для приложений, требующих небольшой мощности.

Использование трансформаторов в источниках питания постоянного тока довольно распространено, и мы часто сталкиваемся с этой технологией.

Однако одним из недостатков применения трансформаторов является то, что они не позволяют создать компактное устройство.

Даже если требования к току в вашей схеме невысоки, вам все равно придется использовать громоздкий трансформатор, что делает конструкцию неудобной и запутанной.

Предложенная бестрансформаторная схема питания эффективно заменяет традиционный трансформатор для приложений с током менее 100 мА.

На входе используется высоковольтный металлизированный конденсатор для снижения сетевого напряжения, а предыдущая схема представляет собой простую мостовую конфигурацию для преобразования пониженного переменного напряжения в постоянное.

Схема, представленная выше, является классической и может использоваться в качестве источника питания постоянного тока 12 В для большинства электронных устройств.

Тем не менее, несмотря на преимущества данной конструкции, стоит обратить внимание на несколько серьезных недостатков, которые могут возникнуть.

Недостатки бестрансформаторного источника питания

Во-первых, данная схема не способна выдавать высокие токи, но это не станет проблемой для большинства приложений.

Другим важным недостатком является отсутствие изоляции цепи от опасных потенциалов сети переменного тока.

Этот недостаток может иметь серьезные последствия для устройств с открытыми выводами или металлическими корпусами, но не представляет опасности для устройств, находящихся в непроводящем корпусе.

Таким образом, начинающим радиолюбителям следует работать с этой схемой очень осторожно, чтобы избежать поражения электрическим током. Кроме того, стоит отметить, что данная схема может пропускать скачки напряжения, что может привести к повреждению как цепи питания, так и самой схемы.

Тем не менее, в предложенной простой бестрансформаторной схеме источника питания этот недостаток был разумно устранен за счет внедрения различных стабилизирующих каскадов после мостового выпрямителя.

Этот конденсатор эффективно заземляет мгновенные скачки высокого напряжения, защищая тем самым связанную с ним электронику.

Принцип работы схемы

Работа этого источника питания без трансформатора может быть описана следующими этапами:

1. При включении сетевого переменного тока конденсатор C1 блокирует входной ток и ограничивает его до более низкого уровня, определяемого реактивным сопротивлением C1. Это значение можно приблизительно оценить в 50 мА.
2. Однако напряжение не ограничивается, и поэтому полные 220 В или другое значение на входе могут достигать следующего этапа — мостового выпрямителя.
3. Мостовой выпрямитель преобразует эти 220 В переменного тока в более высокие 310 В постоянного тока из-за преобразования среднеквадратичного значения в пиковое значение переменного сигнала.
4. Этот постоянный ток 310 В мгновенно понижается до низкого уровня с помощью следующего каскада стабилитрона, который шунтирует его до значения стабилитрона. Если используется стабилитрон на 12 В, выходное напряжение составит 12 В и так далее.
5. Наконец, C2 фильтрует 12 В постоянного тока с пульсациями, обеспечивая относительно чистый 12 В постоянный ток.

1) Базовая бестрансформаторная конструкция

Давайте попробуем более подробно разобраться в функциях каждой из частей, используемых в приведенной выше схеме:

1. Конденсатор C1 становится наиболее важной частью схемы, поскольку он является единственной. который снижает высокий ток из сети 220 В или 120 В до желаемого более низкого уровня, чтобы соответствовать выходной нагрузке постоянного тока. Как показывает практика, каждая отдельная микрофарада этого конденсатора будет обеспечивать выходную нагрузку током около 50 мА.Это означает, что 2 мкФ обеспечит 100 мА и так далее. Если вы хотите узнать расчеты более точно, вы можете обратиться к этой статье.
2. Резистор R1 используется для обеспечения пути разряда для высоковольтного конденсатора C1 всякий раз, когда цепь отключена от сетевого входа. Потому что C1 имеет способность сохранять в себе сетевой потенциал 220 В, когда он отключен от сети, и может подвергнуться риску поражения высоким напряжением любого, кто дотронется до контактов вилки. R1 быстро разряжает C1, предотвращая любой подобный сбой.
3. Диоды D1 — D4 работают как мостовой выпрямитель для преобразования слаботочного переменного тока от конденсатора C1 в слаботочный постоянный ток. Конденсатор C1 ограничивает ток до 50 мА, но не ограничивает напряжение. Это означает, что постоянный ток на выходе мостового выпрямителя является пиковым значением 220 В переменного тока. Это можно рассчитать как: 220 x 1,41 = 310 В постоянного тока приблизительно . Итак, у нас на выходе моста 310 В, 50 мА.
4. Однако напряжение 310 В постоянного тока может быть слишком высоким для любого низковольтного устройства, кроме реле.Следовательно, стабилитрон соответствующего номинала используется для шунтирования 310 В постоянного тока на желаемое более низкое значение, такое как 12 В, 5 В, 24 В и т. Д., В зависимости от характеристик нагрузки.
5. Резистор R2 используется как токоограничивающий резистор. Вы можете почувствовать, когда C1 уже существует для ограничения тока, зачем нам нужен R2. Это связано с тем, что во время периодов мгновенного включения питания, то есть, когда входной переменный ток впервые подается на схему, конденсатор C1 просто действует как короткое замыкание в течение нескольких миллисекунд.Эти несколько начальных миллисекунд периода включения позволяют полному высокому току 220 В переменного тока попасть в цепь, чего может быть достаточно, чтобы разрушить уязвимую нагрузку постоянного тока на выходе. Чтобы этого не произошло, введем R2. Однако лучшим вариантом может быть использование NTC вместо R2.
6. C2 — это конденсатор фильтра, который сглаживает пульсации 100 Гц от выпрямленного моста до более чистого постоянного тока. Хотя на схеме показан высоковольтный конденсатор 10uF 250V, вы можете просто заменить его на 220uF / 50V из-за наличия стабилитрона.

Схема печатной платы для объясненного выше простого бестрансформаторного источника питания показана на следующем изображении. Обратите внимание, что я предусмотрел место для MOV также на печатной плате со стороны входа сети.

Улучшение конструкции

Вышеупомянутая бестрансформаторная конструкция выглядит простой, но у нее есть некоторые неизбежные недостатки. Резистор R2 в схеме обязателен, иначе стабилитрон может мгновенно сгореть. Однако добавление резистора R2 приводит к значительному падению выходного тока, а также имеет место серьезное рассеивание через резистор R2, что делает схему несколько неэффективной.

Идея сделать так, чтобы R2 был как можно ниже, но при этом вся цепь оставалась полностью защищенной от всех возможных электрических опасностей.

Для этого мы усилили стабилитрон высоковольтным транзистором, подключенным в виде лома, как показано на следующей схеме:

Конструкция выглядит полностью отказоустойчивой, но обеспечивает идеально стабилизированный выход. Силовой транзистор ST13003 используется как шунтирующее устройство, которое заземляет всю мощность конденсатора C1, как только выходной постоянный ток от моста пытается достичь уровня выше уровня стабилитрона.В этой ситуации транзистор проводит и замыкает цепь постоянного тока, вызывая падение напряжения. Когда напряжение падает, стабилитрон перестает проводить выключение транзистора, и цикл продолжает повторяться с высокой скоростью, обеспечивая стабилизированное выходное напряжение постоянного тока, которое почти равно значению напряжения стабилитрона.

Пример схемы для светодиодного декоративного освещения

Следующая схема бестрансформаторного или емкостного источника питания может использоваться в качестве схемы светодиодной лампы для безопасного освещения второстепенных светодиодных цепей, таких как небольшие светодиодные лампы или светодиодные гирлянды.

Идея была запрошена г-ном Джайешем:

Требования к спецификации

Схема драйвера, показанная ниже, подходит для управления любой цепочкой светодиодных ламп , имеющей менее 100 светодиодов (для входа 220 В), каждый светодиод рассчитан на 20 мА, светодиоды 3,3 В 5 мм:

Здесь вход конденсатор 0.33 мкФ / 400 В определяет количество тока, подаваемого на светодиодную цепочку. В этом примере это будет около 17 мА, что примерно соответствует выбранной светодиодной цепочке.

Если один драйвер используется для большего количества параллельных цепочек светодиодов 60/70, то просто указанное значение конденсатора может быть пропорционально увеличено для поддержания оптимального освещения светодиодов.

Следовательно, для двух параллельно включенных последовательностей требуется значение 0,68 мкФ / 400 В, для трех строк вы можете заменить его на 1 мкФ / 400 В.Аналогично, для 4-х струн его необходимо увеличить до 1,33 мкФ / 400 В и так далее.

Важно : Хотя я не показал ограничивающий резистор в конструкции, было бы неплохо включить резистор 33 Ом 2 Вт последовательно с каждой цепочкой светодиодов для дополнительной безопасности. Его можно было вставить в любом месте последовательно с отдельными струнами.

ВНИМАНИЕ: ВСЕ ЦЕПИ, УКАЗАННЫЕ В ДАННОЙ СТАТЬЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТЕВОЙ ПИТАНИЯ, ПОЭТОМУ ВСЕ СЕКЦИИ ЦЕПИ ОПАСНЫ ДЛЯ КАСАНИЯ ПРИ ПОДКЛЮЧЕНИИ К СЕТИ AC……..

2) Обновление до бестрансформаторного источника питания со стабилизированным напряжением

Теперь давайте рассмотрим, как стандартный емкостный источник питания можно преобразовать в стабилизированный по напряжению или бестрансформаторный источник переменного тока, который будет совместим с большинством электронных нагрузок и схем. Эта идея была предложена г-ном Чанданом Мэйти.

Если вы помните, я уже делился с вами своими мыслями в комментариях к вашему блогу.

Бестрансформаторные схемы действительно впечатляют, я протестировал несколько из них и использовал светодиоды мощностью 20 Вт и 30 Вт. В настоящее время я пытаюсь объединить контроллер, вентилятор и светодиоды, поэтому мне нужен двойной источник питания.

Номинальные параметры: 300 мА P1 = 3,3-5 В (для контроллера и т.д.) P2 = 12-40 В (или выше), 300 мА (для светодиодов). Я планировал использовать вашу вторую схему, как указано на сайте https://www.homemade-circuits.com/2012/08/high-current-transformerless-power.html

Но я не могу найти способ получить 3,3 В без дополнительного конденсатора. 1. Можно ли подключить вторую схему к выходу первой? 2. Или установить второй мост TRIAC параллельно первому, чтобы после конденсатора получить 3,3-5 В?

Буду признателен за вашу помощь.

Конструкция

Работа различных компонентов, используемых на разных этапах схемы управления напряжением, может быть понята через следующие пункты:

Сетевое напряжение выпрямляется с помощью четырех диодов 1N4007 и фильтруется конденсатором на 10 мкФ / 400 В.

Выходное напряжение на 10 мкФ / 400 В достигает примерно 310 В, что является пиковым выпрямленным значением, получаемым из сети.

Сеть делителей напряжения, настроенная на базе TIP122, снижает это напряжение до необходимого уровня на выходе источника питания.

Вы также можете использовать MJE13005 вместо TIP122 для повышения надежности.

Если требуется 12 В, можно установить потенциометр на 10 кОм для достижения этого значения через эмиттер/землю TIP122.

Конденсатор на 220 мкФ / 50 В обеспечивает мгновенное нулевое напряжение на базе при включении, что позволяет удерживать ее в выключенном состоянии и защищает от начального скачка напряжения.

Индуктивная катушка также создает высокое сопротивление в момент включения, предотвращая попадание пускового тока в цепь и тем самым защищая ее от повреждений.

Для получения 5 В или другого пониженного напряжения можно использовать регулятор напряжения, такой как IC 7805.

Принципиальная схема

Использование управления MOSFET

Упомянутая схема с эмиттерным повторителем может быть дополнительно усовершенствована с помощью источника питания истокового повторителя MOSFET и дополнительного каскада управления током на транзисторе BC547.

Полную принципиальную схему можно увидеть ниже:

Видео-подтверждение защиты от перенапряжения

3) Схема бестрансформаторного источника питания с нулевым переходом

Третий интерес объясняет важность обнаружения перехода через ноль в емкостных бестрансформаторных блоки питания, чтобы сделать его полностью защищенным от бросков скачков тока при включении сетевого выключателя.Идея была предложена г-ном Фрэнсисом.

Технические характеристики

Я с большим интересом читал статьи о безтрансформаторных источниках питания на вашем сайте, и, если я правильно понимаю, основная проблема заключается в возможном пусковом токе в цепи при включении, и это вызвано тем, что включение не всегда происходит при нулевом напряжении цикла (переход через ноль).

Я новичок в электронике, и мои знания и практический опыт очень ограничены, но если проблема может быть решена, если реализован переход через нуль, почему бы не использовать компонент перехода через нуль для управления им, например, оптотриак с переходом через ноль.

Входная сторона Optotriac имеет малую мощность, поэтому можно использовать резистор малой мощности для понижения сетевого напряжения для работы Optotiac. Поэтому на входе оптотриака конденсатор не используется. Конденсатор подключен к выходу, который будет включаться симистором, который включается при переходе через ноль.

Если это применимо, это также решит проблемы с высокими требованиями к току, поскольку Optotriac, в свою очередь, может без каких-либо затруднений управлять другим более высоким током и / или напряжением TRIAC.В цепи постоянного тока, подключенной к конденсатору, больше не должно быть проблем с пусковым током.

Было бы неплохо узнать ваше практическое мнение и спасибо, что прочитали мою почту.

Конструкция

Как справедливо указано в приведенном выше предположении, вход переменного тока без контроля перехода через нуль может быть основной причиной броска импульсного тока в емкостных бестрансформаторных источниках питания.

Сегодня, с появлением сложных оптоизоляторов драйвера симистора, переключение сети переменного тока с контролем перехода через нуль больше не является сложной задачей и может быть легко реализовано с использованием этих устройств.

О оптопарах MOCxxxx

Драйверы симисторов серии MOC имеют форму оптопар и являются специалистами в этом отношении и могут использоваться с любым симистором для управления сетью переменного тока посредством обнаружения и контроля перехода через ноль.

Драйверы симисторов серии MOC включают в себя MOC3041, MOC3042, MOC3043 и т. Д., Все они почти идентичны по своим рабочим характеристикам с небольшими различиями в размах напряжений, и любой из них может быть использован для предлагаемого приложения для контроля перенапряжения в емкостных источниках питания.

Обнаружение и выполнение перехода через нуль обрабатываются внутри этих блоков оптических драйверов, и нужно только сконфигурировать силовой симистор с ним, чтобы засвидетельствовать предполагаемое управляемое срабатывание интегральной схемы симистора при переходе через нуль.

Прежде чем исследовать схему бестрансформаторного питания симистора без перенапряжения с использованием концепции управления переходом через ноль, давайте сначала кратко разберемся, что такое переход через нуль, и связанные с ним особенности.

Что такое переход через нуль в сети переменного тока

Мы знаем, что потенциал сети переменного тока состоит из циклов напряжения, которые нарастают и падают с изменением полярности от нуля до максимума и наоборот по заданной шкале.Например, в нашей сети переменного тока 220 В напряжение переключается с 0 на пиковое + 310 В) и обратно до нуля, затем идет вниз от 0 до -310 В и обратно к нулю, это происходит непрерывно 50 раз в секунду, составляя переменный ток 50 Гц. цикл.

Когда сетевое напряжение близко к мгновенному пику цикла, то есть около 220 В (для 220 В) на входе сети, оно находится в самой сильной зоне с точки зрения напряжения и тока, и если происходит включение емкостного источника питания в этот момент можно ожидать, что все 220 В выйдет из строя через источник питания и связанную с ним уязвимую нагрузку постоянного тока.Результатом может быть то, что мы обычно наблюдаем в таких блоках питания … то есть мгновенное сгорание подключенной нагрузки.

Вышеупомянутые последствия обычно наблюдаются только в емкостных бестрансформаторных источниках питания, поскольку конденсаторы имеют характеристики короткого замыкания в течение доли секунды, когда они подвергаются напряжению питания, после чего они заряжаются и настраиваются в соответствии с заданными параметрами. выходной уровень

Возвращаясь к проблеме пересечения нулевого уровня сети, в обратной ситуации, когда сеть приближается или пересекает нулевую линию своего фазового цикла, ее можно рассматривать как самую слабую зону с точки зрения тока и напряжения, и можно ожидать, что любое устройство, включенное в этот момент, будет полностью безопасным и не подверженным скачкам напряжения.

Следовательно, если емкостной источник питания включается в ситуациях, когда вход переменного тока проходит через нулевую фазу, мы можем ожидать, что выходной сигнал источника питания будет безопасным и не будет иметь импульсного тока.

Как это работает

Схема, показанная выше, использует драйвер оптоизолятора симистора MOC3041 и сконфигурирована таким образом, что при каждом включении питания он срабатывает и инициирует подключенный симистор только во время первого перехода фазы переменного тока через ноль, а затем поддерживает нормально включенным переменный ток до тех пор, пока питание не будет отключено и снова не включено.

Обращаясь к рисунку, мы можем увидеть, как крошечный 6-контактный MOC 3041 IC соединен с симистором для выполнения процедур.

Вход на симистор подается через высоковольтный токоограничивающий конденсатор 105/400 В, нагрузку можно увидеть, подключенную к другому концу источника питания через конфигурацию мостового выпрямителя для достижения чистого постоянного тока на предполагаемой нагрузке, которая может светодиод.

Как контролируется импульсный ток

При включении питания сначала симистор остается выключенным (из-за отсутствия привода затвора), как и нагрузка, подключенная к мостовой сети.

Напряжение питания, полученное с выхода конденсатора 105/400 В, достигает внутреннего ИК-светодиода через контакт 1/2 оптической микросхемы. Этот вход контролируется и обрабатывается внутри в соответствии с реакцией светодиодного ИК-света … и как только обнаруживается, что поданный цикл переменного тока достигает точки пересечения нуля, внутренний переключатель мгновенно переключает и запускает симистор и сохраняет систему включенной в течение оставшееся время до выключения и повторного включения агрегата.

При описанной выше настройке при каждом включении питания оптоизолирующий симистор MOC обеспечивает включение симистора только в тот период, когда сеть переменного тока пересекает нулевую линию своей фазы, что, в свою очередь, отлично поддерживает нагрузку. безопасный и свободный от опасного всплеска спешки.

Улучшение вышеупомянутой конструкции

Здесь обсуждается комплексная схема емкостного источника питания с детектором перехода через ноль, ограничителем перенапряжения и регулятором напряжения, идея была представлена ​​г-ном Чами.

Разработка улучшенной схемы емкостного источника питания с Обнаружение пересечения нуля

Это моя конструкция емкостного источника питания с защитой от перенапряжения с переходом через ноль и стабилизатором напряжения, я постараюсь перечислить все мои сомнения. (я знаю, что это будет дорого для конденсаторов, но это только для целей тестирования)

1-Я не уверен, нужно ли менять BT136 на BTA06 для обеспечения большего тока.

2-Q1 (TIP31C) может обрабатывать только 100 В макс. Может его стоит поменять на транзистор 200В 2-3А?, Вроде 2SC4381.

3-R6 (200R 5W), я знаю, что этот резистор довольно маленький, и это моя ошибка , я действительно хотел поставить резистор 1 кОм.А вот с резистором 200R 5W работать будет?

4-Некоторые резисторы были изменены в соответствии с вашими рекомендациями, чтобы сделать его способным к напряжению 110 В. Может быть, резистор 10 кОм должен быть меньше?

Если вы знаете, как заставить его работать правильно, я буду очень рад исправить это. Если он работает, я могу сделать для него печатную плату, и вы можете опубликовать ее на своей странице (бесплатно, конечно).

Спасибо, что нашли время и просмотрели мою полную неисправностей схему.

Оценка конструкции

мне кажется, что ваша схема в порядке. Вот ответы на ваши вопросы:

Zero Crossing Circuit

4) Импульсный бестрансформаторный источник питания с использованием IC 555

Это четвертое простое, но умное решение реализовано с использованием интегральной схемы 555 в моностабильном режиме для управления резкими колебаниями напряжения в безтрансформаторном источнике питания. Схема переключения активируется при переходе через ноль, что позволяет входному напряжению от сети поступать в систему только в момент, когда сигнал переменного тока пересекает нулевую отметку, тем самым предотвращая скачки напряжения. Идея была предложена одним из активных читателей нашего блога.

Способна ли безтрансформаторная схема с нулевым переходом предотвратить начальный пусковой ток, не позволяя включаться до нулевой точки в цикле 60/50 Гц?

Многие недорогие твердотельные реле, стоимостью менее 10 индийских рупий, уже имеют встроенные функции.

Я также хотел бы управлять 20-ваттными светодиодами с помощью этой конструкции, но не уверен, какой ток будет протекать и насколько горячими станут конденсаторы. Я предполагаю, что это зависит от того, как светодиоды подключены – последовательно или параллельно. Но если предположить, что конденсатор рассчитан на 5 ампер, то 125 мкФ конденсатор может перегреться и взорваться.

Как правильно интерпретировать характеристики конденсаторов, чтобы понять, сколько энергии они могут рассеять?

Этот запрос побудил меня исследовать связанную конструкцию, использующую концепцию переключения через ноль на основе IC 555, и я наткнулся на отличную схему безтрансформаторного источника питания, которая может эффективно устранить все возможные скачки напряжения.

Что такое переключение с нулевым переходом:

Прежде чем углубляться в предложенную безтрансформаторную схему, важно понять эту концепцию.

Все мы знакомы с формой синусоиды сетевого переменного тока. Мы знаем, что этот сигнал начинается с нулевого потенциала и постепенно возрастает до пикового значения (220 или 120 В), а затем снова возвращается к нулю.

После завершения положительного цикла сигнал опускается и повторяет тот же процесс в отрицательном направлении, пока не вернется к нулевой отметке.

Однако можно избежать данной ситуации, если нагрузка подключается к переключателю в момент перехода через ноль, что делает экспоненциальный рост нагрузки безопасным.

Именно это мы и стремились реализовать в предложенной схеме.

Указанный потенциал также подается на базу Q1 через резистор 100 кОм.

IC 555 настроен как моностабильный мультивибратор, что означает, что на его выходе будет высокий уровень каждый раз, когда контакт №2 заземляется.

Когда напряжение переменного тока превышает (+) 0,6 В, Q1 остается выключенным, но как только сигнал достигает нуля и становится ниже (+) 0,6 В, Q1 активирует заземляющий контакт №2 микросхемы, обеспечивая положительный выход на выводе №3.

Выход IC включает SCR и нагрузку, удерживая их включенными до истечения времени моностабильного мультивибратора, после чего начинается новый цикл.

Время включения моностабильного мультивибратора можно регулировать, изменяя предустановку 1M.

Увеличение времени включения позволяет увеличить ток нагрузки, что делает светодиоды ярче, и наоборот.

Таким образом, условия работы этой безтрансформаторной схемы на основе IC 555 ограничиваются моментами, когда переменный ток близок к нулю, что гарантирует отсутствие скачков напряжения при каждом включении нагрузки или схемы.

Принципиальная схема

для приложения драйвера светодиодов

Если вы ищете безтрансформаторный источник питания для применения в драйверах светодиодов на коммерческом уровне, вы можете рассмотреть концепции, описанные здесь.

Как преобразовать 110 переменного тока в 12 вольт постоянного тока

Обновлено 28 декабря 2019 г.

Большинству электронных устройств требуется некоторая форма преобразования, чтобы безопасно использовать электричество из розетки, будь то простое сокращение по напряжению, преобразование из переменного в постоянный или и то, и другое.

Хотя можно преобразовать источник питания с напряжением 110 в 12 вольт с помощью базового трансформатора напряжения, если вы также переключаетесь между электричеством переменного и постоянного тока, вам понадобится нечто большее, чем просто такое базовое устройство. Вы можете сделать это самостоятельно, если у вас есть некоторый опыт работы в электронике, но гораздо эффективнее (и по-прежнему доступно) просто купить один из множества готовых преобразователей, предназначенных для этой цели.

Цепи переменного и постоянного тока

Понимание различий между цепями переменного и постоянного тока является ключевым аспектом в решении задачи преобразования 110 В переменного тока в 12 В постоянного. Вкратце, DC обозначает постоянный ток, а AC – переменный ток. Хотя электроэнергия в домах подается в виде переменного тока, большинство приборов требуют постоянного тока для своей работы. Именно поэтому преобразователи переменного тока в постоянный так популярны, и большинство электроники, например, ваш ноутбук, обычно поставляется с такими устройствами.

Постоянный ток легче воспринимается: он движется в одном направлении с фиксированным напряжением. Это тот тип энергии, который, например, вырабатывается батареей, оставаясь постоянным (за исключением снижения напряжения по мере разряда).

Переменный ток, напротив, меняет направление, а напряжение, создающее ток, колеблется между положительными и отрицательными значениями в форме синусоидальной волны. Переменный ток используется в домашних и офисных электросетях, так как его проще передавать на большие расстояния.

Напряжение вашего источника питания, по сути, указывает, какой «импульс» необходимо создать для протекания тока. Более высокое напряжение может обеспечить больший ток, если оно подключено к той же цепи (или к устройству с аналогичным сопротивлением). Однако, если напряжение источника превышает допустимые значения для подключенного устройства, это может привести к его повреждению.

Именно поэтому применяются трансформаторы, которые преобразуют напряжение с более высоких значений на более низкие и наоборот. Трансформатор состоит из двух катушек провода, каждая из которых обернута вокруг железного «ядра». Одна катушка подключена к источнику питания, а другая – к устройству.

Электрический ток в первой катушке создает магнитное поле через сердечник, и это магнитное поле индуцирует ток во второй катушке. Разница в количестве витков на каждой катушке вызывает изменение выходного напряжения, которое подается на подключенное устройство.

Поиск преобразователя 110 в 12 В

Чтобы преобразовать 110 В переменного тока в 12 В постоянного тока, вам просто нужно купить преобразователь, предназначенный для этой цели, в магазине электроники или в Интернете, у обоих из которых будет много вариантов. Лучший совет — проверить устройство, которое вы ищете, чтобы узнать входное напряжение и входной ток, и купить преобразователь, у которого выходное напряжение и ток соответствуют этим значениям.

Если вы ищете блок питания на 12 В, вы уже знаете, каким он должен быть, но не забудьте проверить и ток. Вы также должны убедиться, что преобразователь принимает соответствующее напряжение от стенной розетки (обозначено как вход), которое будет составлять 110 В, если вы ищете преобразователь с 110 на 12 вольт.

Наконец, проверьте полярность на устройстве, которое вы запитываете, и на самом адаптере. Полярности обычно показаны серией из трех кругов, центральный из которых имеет внутреннюю (сплошную) сердцевину, а внешняя кривая не образует полного круга.

На внешних кругах есть положительные и отрицательные символы, и они связаны либо с центральным ядром, либо с внешней кривой на центральном символе. Если положительный знак находится справа (и соединяется с центральным сердечником), то он имеет положительную полярность, а если отрицательный знак делает это, он имеет отрицательную полярность.

Преобразователь будет работать, если вы соблюдаете полярность, напряжение и ток на адаптере и устройстве, а также убедитесь, что адаптер может принимать напряжение от вашей розетки.Подключите устройства, и все готово.

Что происходит, когда устройство подключено к ненадлежащему напряжению

Некоторые электроприборы или устройства с определенными требованиями к напряжению функционируют исключительно при заданном уровне. К таким приборам относятся устройства с одним входным напряжением, например, электроприборы с моторами, обогреватели, лампы, фены, чайники и прочее.

Если устройство, рассчитанное на 110 В, подключить к сети с напряжением 220 В, его мощность может возрасти в четыре раза в момент включения. Это приведет к быстрому выходу устройства из строя из-за перенапряжения, что может вызвать задымление или вспышку, а также расплавление предохранителя и повреждение защитных элементов. Электронные устройства с одним входом могут пострадать из-за перегрева некоторых компонентов.

В случае подключения прибора на 220 В к источнику питания 110 В, мощность будет составлять всего 1/4 от номинальной. Лампа будет светить очень тускло, а двигатель либо остановится, либо будет работать с низкой скоростью. В целом, такие устройства не смогут нормально функционировать. Кухонные приборы с нагревательными элементами также могут не достигать необходимой температуры. Хотя электронные устройства с одним входом не получат серьезных повреждений, их работа будет нарушена.

В большинстве случаев электрические приборы с одним входным напряжением могут функционировать корректно только при номинальном уровне напряжения. Превышение этого уровня может привести к электрическим ожогам и серьезным последствиям, включая риск возгорания. Если же напряжение ниже номинального, прибор не сможет работать должным образом или выйдет из строя, что может повредить двигатель. Для нормальной работы электроприборов необходимо, чтобы они подключались к источнику с соответствующим напряжением. Если вы обнаружите, что ваш прибор имеет одно входное напряжение, а в вашем месте проживания оно отличается от рабочего, вы можете приобрести преобразователь напряжения, который обеспечит безопасную и стабильную работу вашего устройства. Преобразователи напряжения доступны для покупки на наших сайтах.

Система сетевой конвергенции Cisco Технические характеристики модульного корпуса серии 5500

Облачное масштабирование для агрегации WAN

Система сетевой конвергенции Cisco ® серии 5500 предлагает лучшую в отрасли плотность маршрутизируемых портов 100 Gigabit Ethernet (100GE) для крупномасштабного агрегирования WAN. Серия NCS 5500 разработана для эффективного масштабирования между центрами обработки данных и крупными предприятиями, Интернетом и глобальными сетями и сетями агрегации поставщика услуг.

Серия модульных шасси Cisco Network Convergence System (NCS) 5500 включает модульное шасси Cisco NCS 5504, модульное шасси Cisco NCS 5508 и модульное шасси Cisco NCS 5516 (рисунок 1).Cisco NCS 5504 поддерживает до четырех линейных карт, шести карт коммутационной матрицы, двух процессоров маршрутизации, двух системных контроллеров, трех кассет вентиляторов и четырех блоков питания. Cisco NCS 5508 поддерживает до восьми линейных карт, шести карт коммутационной матрицы, двух процессоров маршрутизации, двух системных контроллеров, трех кассет вентиляторов и восьми блоков питания.

Cisco NCS 5504, Cisco NCS 5508 и NCS 5516 шасси

Cisco NCS 5516 поддерживает до 16 линейных карт, 6 карт коммутационной матрицы, 2 процессора маршрутов, 2 системных контроллера, 3 кассеты вентиляторов и 10 блоков питания.Эти маршрутизаторы поддерживают порты 10, 25, 40, 50 * и 100 Gigabit Ethernet. Cisco NCS 5504 поддерживает полнодуплексный режим до 14,4 Тбит / с, NCS 5508 поддерживает полнодуплексный режим до 28,8 Тбит / с, а Cisco NCS 5516 поддерживает полнодуплексный режим до 57,6 Тбит / с. С введением новых линейных карт NCS 5700 400 GE пропускная способность переадресации на слот увеличивается в 2,67 раза на каждом модульном шасси до максимального значения 153,6 Тбит / с в полнодуплексном режиме на Cisco NCS 5516.

Компоненты корпуса Cisco NCS 5500

Шасси Cisco NCS 5500 построено с использованием компонентов, показанных на Рисунке 2, которые описаны в следующих разделах.На рисунке 2 показаны компоненты шасси Cisco NCS 5508. NCS 5504 и NCS 5516 используют одни и те же компоненты, за исключением модулей матрицы для конкретных шасси и кассет вентиляторов для конкретных шасси. Cisco NCS 5516 имеет 16 линейных карт, а Cisco NCS 5504 — 4 линейных карты.

Компоненты корпуса Cisco NCS 5508

Линейные карты Cisco NCS серии 5500

Шасси NCS 5500 поддерживает линейные карты Cisco NCS 5500 Series Quad Small Form-Factor Pluggable (QSFP), описанные в таблице 1.

Таблица 1. Линейные карты Cisco NCS серии 5500

NCS 5500 Линейные карты

Для получения дополнительной информации: https://www.cisco.com/c/en/us/products / обеспечение / маршрутизаторы / сетевая-конвергенция-система-5000-серия / лист данных-c78-739657.html.

● 36-портовая линейная карта 100 Gigabit Ethernet QSFP

● 6 переадресаций специализированных интегральных схем (ASIC)

● Встроенные таблицы для маршрутов 256K IPv4 или 64K IPv6.

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенная троичная адресно-адресная память (TCAM) для списков управления доступом к сети (ACL) и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 порта 10GE с режимом коммутации.

Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737780.html.

● 24 порта 100/40 Gigabit Ethernet и 12 портов 40GE QSFP28 / QSFP + линейная карта с высокой масштабируемостью

● 4 перенаправляющих ASIC

● FIB масштабирует до 2M IPv4 или 512K IPv6 маршрутов (FIB масштабирует до 2,75M IPv4 маршрутов в сочетании с памятью ниже)

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 порта 10GE с режимом коммутации.

Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737779.html.

● 24 порта 100 Gigabit Ethernet с высокой масштабируемостью

● 4 перенаправляющих ASIC

● FIB масштабирует до 2M IPv4 или 512K IPv6 маршрутов (FIB масштабирует до 2,75M IPv4 маршрутов в сочетании с памятью ниже)

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 x 10GE в режиме коммутации

Для получения дополнительной информации: https: // www.cisco.com/c/en/us/products/collateral/routers/network-convergence-system-5500-series/datasheet-c78-737776.html.

● 18 портов 100/40 Gigabit Ethernet и 18 портов 40GE QSPF28 / QSFP + линейная карта в базовом масштабе

● 3 перенаправляющих ASIC

● FIB масштабирует до 256K IPv4 или 64K IPv6 маршрутов (FIB масштабирует до 1M IPv4 маршрутов в сочетании с памятью ниже)

● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 x 10GE в режиме коммутации

● 36-портовая линейная карта 100 Gigabit Ethernet QSFP с высокой масштабируемостью

● 4 переадресации специализированных интегральных схем (ASIC)

● FIB масштабирует 4 млн маршрутов IPv4 или 3,25 млн IPv6.

● Встроенные таблицы для 786K IPv4-маршрутов хостов, MAC-адресов и меток.

● Встроенный TCAM для сетевых ACL и QoS

● Поддерживает оптику QSFP28 100GE и QSFP + 40GE.

● Поддерживает 4 порта 10GE с режимом коммутации.

Для получения дополнительной информации:

● 6 портов 100/150/200 линейная карта CFP2-ACO для IPoDWDM

● 2 перенаправляющих ASIC

● Поддерживает MACsec на всех портах на полной скорости линии.

● Поддержка 96 каналов с разносом каналов ITU-T 50 ГГц.

Для получения дополнительной информации:

● Поддержка 40GE, 10GE, 4X10GE и 1GE (фиксированные и 2 порта MPA)

● 200GE, 100GE (порты MPA)

● Поддержка коммутации 4x25G (порты MPA)

● Встроенная поддержка 25G (будущие порты MPA)

● Линейные карты Base и Scale.

● 1 перенаправляющий ASIC

● Встроенные таблицы для маршрутов минимум 256 КБ IPv4 или 64 КБ IPv6 (распределение префиксов Интернета 350 КБ IPv4 или 160 КБ IPv6)

● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS.

● FIB масштабирует 4M IPv4 или 2M IPv6 маршрутов в масштабе LC.

Для получения дополнительной информации:

● 32 порта 10GE SFP +, 16 портов 25GE SFP28, 4 порта 100GE QSFP28 Базовая линейная карта

● 1 перенаправляющий ASIC

● Встроенные таблицы для маршрутов минимум 256 КБ IPv4 или 64 КБ IPv6 (распределение интернет-префиксов 350 КБ IPv4 или 160 КБ IPv6)

● Встроенные таблицы для 786K маршрутов хостов IPv4, MAC-адресов и меток MPLS.

● Встроенная троичная адресно-адресная память (TCAM) для списков управления доступом к сети (ACL) и QoS

● Поддерживает SyncE и IEEE1588 PTP в сочетании с процессором маршрутизации NC55-RP-E и NC55-RP2-E.

● Поддерживает синхронизацию класса C в сочетании с процессором маршрутизации NC55-RP2-E.

Линейные карты NCS 5700

Для получения дополнительной информации:

● Поддержка 400GE, 200 GE, 100GE, 40GE.

● Варианты коммутации 4x100GE, 2x100GE, 4x10GE.

● Линейные карты с 2 перенаправляющими ASIC и 1 перенаправляющими ASIC.

● Поддерживает оптику QSFP +, QSFP28 и QSFP-DD.

● Варианты шкалы и основания.

● FIB масштабирует 4 млн маршрутов IPv4 или 3,25 млн IPv6.

Коммутационные платы серии Cisco NCS 5500

Три варианта модульного шасси Cisco NCS5500, шасси NCS 5504, NCS 5508 и NCS 5516 имеют структуру Clos Fabric, которая соединяет линейные карты с установленными сзади матричными модулями. Он поддерживает до шести коммутационных карт в каждой системе, и все коммутационные карты напрямую подключаются ко всем линейным картам.Благодаря балансировке нагрузки между матричными картами архитектура обеспечивает оптимальное распределение полосы пропускания внутри корпуса. (См. Таблицу 2.)

Таблица 2. Плата коммутационной матрицы Cisco NCS серии 5500

Карта коммутационной ткани серии NCS 5500

NCS 5504 Плата коммутационной фабрики

● 6 коммутационных плат на шасси.

● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями

● Резервирование N + 1

● Плавное сокращение полосы пропускания, если два или более не работают

● Прямое сопряжение с линейными картами; нет промежуточной платы

NCS 5508 Коммутационная плата

● 6 коммутационных плат на шасси.

● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями

● Резервирование N + 1

● Плавное сокращение полосы пропускания, если два или более не работают

● Прямое сопряжение с линейными картами; нет промежуточной платы

NCS 5516 Коммутационная плата

● 6 коммутационных плат на шасси.

● Каждая матричная карта обеспечивает пропускную способность 900 Гбит / с для каждого слота линейной карты в шасси, всего 5.4 Тбит / с в сочетании с 6 тканями

● Резервирование N + 1

● Плавное сокращение полосы пропускания, если два или более не работают

● Прямое сопряжение с линейными картами; нет промежуточной платы

Кассеты вентиляторов Cisco NCS серии 5500

Три кассеты вентиляторов с возможностью горячей замены поддерживаются на шасси NCS 5504, NCS 5508 и NCS 5516 с охлаждением спереди назад.Матричные модули находятся за кассетами вентиляторов, и каждая кассета вентиляторов закрывает два тканевых модуля. Кассеты вентиляторов обеспечивают резервирование N + 1, и любая из кассет вентиляторов может быть удалена во время работы для доступа к базовым матричным картам.

Cisco NCS 5500 2 платы коммутации nd поколения и кассеты вентиляторов

IOS-XR версии 6.6.25 представляет новое поколение матричных карт и кассет вентиляторов для NCS-5508 (NC55-5508-FC2 и NC55-5508-FAN2) и NCS-5516 (NC55-5516-FC2 и NC55-5516-FAN2). ).Новое поколение матричных карт и кассет вентиляторов для NCS-5504 (NC55-5504-FC2 и NC55-5504-FAN2) представлено в выпусках IOS-XR 7.2.2 и 7.3.1. Со вторым поколением матричных карт и кассет вентиляторов NCS-5504, NCS-5508 и NCS-5516 готовы к добавлению линейных карт NCS 5700, 400 GE и 100GE. Дополнительные сведения см. В таблице данных для 2 матричных карт поколения nd и кассет вентиляторов.

Процессор маршрута Cisco NCS серии 5500

Пара резервных карт процессора маршрутов управляет всеми операциями маршрутизации на шасси Cisco NCS 5504, Cisco NCS 5508 и NCS 5516.(См. Таблицу 3.)

Таблица 3. Модуль процессора маршрутов серии Cisco NCS 5500

Модуль процессора маршрутов серии NCS 5500

Процессор маршрутов серии NCS 5500 (PID — NC55-RP)

Примечание. NC55-RP — это EOS. См. Бюллетень EOS .

● 6 ядер по 2.2 ГГц

● 256 ГБ флэш-памяти

NCS 5500 Series Route Processor с SyncE (PID — NC55-RP-E)

● 6 ядер по 1.9 ГГц

● 240 ГБ флэш-памяти

◦ BITS: два независимых порта BITS, вход / выход — порт разъема RJ48

◦ Поддержка IEEE 1588: медный порт Ethernet 10/100/1000 Мбит / с RJ-45

◦ 1-pps RS422 или 1.0 / 2.3 ВЧ-разъем 50 Ом, вход / выход

◦ 10 МГц 1,0 / 2.3 ВЧ-разъем 50 Ом, вход / выход

Процессор маршрутов серии NCS 5500 с SyncE (поддержка синхронизации класса C, PID — NC55-RP2-E)

● 3 rd поколение RP для модульного шасси NCS-5500

● Функциональный паритет с RP-E, поставляемым в настоящее время.

● Тот же комплекс ЦП, память и хранилище, что и у RP-E.

● Новое более жесткое распределение тактовой частоты шасси 1588.

● Поддерживает синхронизацию класса C

● Смешивание RP2-E с любым предыдущим поколением не поддерживается.

● Поддерживается начиная с версии IOS XR 7.2.2.

Системный контроллер Cisco NCS серии 5500

Пара резервированных системных контроллеров разгружает функции управления шасси с плат процессора маршрутов. Контроллеры отвечают за управление источниками питания и кассетами вентиляторов, а также за мониторинг условий окружающей среды в корпусе. (См. Таблицу 4.)

Таблица 4. Системный контроллер Cisco NCS серии 5500

Системный контроллер серии NCS 5500

Системный контроллер NCS серии 5500

● Двухъядерный с тактовой частотой 1,3 ГГц

● Внеполосный канал Ethernet (EOBC) для внутреннего соединения между линейными картами, матричными картами и супервизорами.

● Канал протокола Ethernet (EPC) для трафика, перенаправляемого на RP.

Блок питания Cisco NCS серии 5500

Cisco NCS серии 5500 поддерживает блоки питания с возможностью горячей замены и доступом с передней панели.Режимы резервирования N + 1 и N + N (сетка) поддерживаются для полностью загруженных Cisco NCS 5504 и NCS 5508, а режимы резервирования N + 1 и N + M поддерживаются для полностью загруженного Cisco NCS 5516. 3000 Вт переменного и постоянного тока Источники питания имеют рейтинг 80 Plus Platinum, обеспечивая эффективность более 92 процентов при типичных рабочих нагрузках. (См. Таблицу 5.)

С новым источником питания постоянного тока 4,4 кВт (NC55-PWR-4.4KW-DC) резервирование питания N + 1 и N + N поддерживается на NCS 5504, NCS 5508 и NCS 5516.

Дополнительные неиспользуемые слоты для блоков питания не требуются с существующими линейными картами, но они обеспечивают запас для поддержки линейных карт с более высокой пропускной способностью в будущем.

Таблица 5. Источники питания Cisco NCS серии 5500

Источники питания серии NCS 5500

Блок питания переменного тока серии NCS 5500 мощностью 3 кВт (PID — NC55-PWR-3KW-AC)

● Источник питания переменного тока 3000 Вт, один вход 20 А, 220 В

● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508.

● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516.

● Возможность горячей замены

● Доступен с передней панели.

● Частота от 50 до 60 Гц

● КПД 92% или выше (нагрузка от 20 до 100%)

NCS 5500 Series 3 кВт источник питания постоянного тока (PID — NC55-PWR-3KW-DC)

● Источник питания постоянного тока мощностью 3000 Вт.

● Входное напряжение: от -40 В до -72 В постоянного тока (мин-макс), от -48 В до -60 В постоянного тока (номинальное)

● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508.

● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516.

● Возможность горячей замены

● Доступен с передней панели.

● КПД 92% или выше (нагрузка от 20 до 100%)

NCS 5500 серии 3.Универсальный источник питания переменного / постоянного тока 15 кВт (PID — NC55-PWR-3KW-2HV)

● Высоковольтный источник питания постоянного и переменного тока с двумя входами мощностью 3150 Вт.

● Входное напряжение: от 180 до 305 В (переменный ток), от 192 до 400 В (постоянный ток).

● Поддержка резервирования сети N + 1 или N + N для Cisco NCS 5508, 5504 и 5516 (для переменного тока)

● Поддержка резервирования N + 1 или N + M для Cisco NCS 5516 (DC)

● Возможность горячей замены

● Доступен с передней панели.

● Частота от 50 до 60 Гц

● КПД 92% или выше (нагрузка от 20 до 100%)

NCS 5500 серии 4.Источник питания постоянного тока 4 кВт (PID — NC55-PWR-4.4KW-DC)

● Источник питания постоянного тока мощностью 4400 Вт.

● Входное напряжение: от -48 В до -60 В постоянного тока.

● Три входа постоянного тока с максимальной выходной мощностью 2,2 кВт 12 В постоянного тока на каждом входе.

● Обеспечивает 2200 Вт, когда активен только 1 вход, 4400 Вт, когда 2 входа или 3 входа активны для выхода 12 В постоянного тока.

● Резервирование блока питания N + 1 и резервирование сети / канала N + N для NCS 5504, NCS 5508 и NCS 5516.

● С чередованием входов A-bus и B-bus между входами блока питания. при потере резервной шины два блока питания будут обеспечивать мощность 6,6 кВт, один блок питания мощностью 4,4 кВт, а другой — 2,2 кВт постоянного тока 12 В

● Поддерживается начиная с версии 7.3.1 IOS XR.

Cisco NCS 5508 поддерживает программное обеспечение Cisco IOS ® XR версии 6.0 и более поздних версий, а Cisco NCS 5516 поддерживает программное обеспечение Cisco IOS XR версии 6.1 и более поздних, Cisco NCS 5504 поддерживает программное обеспечение Cisco IOS XR версии 6.3 и более поздних.

Полный список поддерживаемых функций см. В навигаторе функций Cisco.

В таблицах с 6 по 8 перечислены основные характеристики Cisco NCS серии 5500. (Информацию о поддержке функций см. В примечаниях к выпуску программного обеспечения.)

Поддерживаемые оптические модули

Подробный список всей поддерживаемой оптики NCS 5500 Series размещен на https: // www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html.

Таблица 6. Экологические свойства

Cisco NCS серии 5500

Физические (В x Ш x Г)

● 12.25 x 17,50 x 33,15 дюйма (31,1 x 44,50 x 84,20 см)

● 22,70 x 17,50 x 31,76 дюйма (57,78 x 44,50 x 80,67 см)

● 36,70 x 17,50 x 31,76 дюйма (93,41 x 44,50 x 80,67 см)

Рабочая температура

от 32 до 104 ° F (от 0 до 40 ° C)

Рабочая температура (кратковременная) [1]

от -5 до 55 ° C (от 23 до 131 ° F)

Температура хранения (хранения)

от -40 до 158 ° F (от -40 до 70 ° C)

от 5 до 95% (без конденсации)

от 0 до 9842 футов (от 0 до 3000 м)

Масса и типовая мощность

Таблица 7. Масса и потребляемая мощность

● Корпус Cisco NCS 5504

● Корпус Cisco NCS 5508

● Корпус Cisco NCS 5516

● 84 фунта (38.2 кг)

● 150 фунтов (68,2 кг)

● 192 фунта (87,3 кг)

Блок питания

● Блок питания переменного тока NCS 5500 мощностью 3 кВт

● Блок питания NCS 5500 DC 3 кВт

● NCS 5500 Универсальный 3.Высоковольтный источник питания переменного / постоянного тока мощностью 15 кВт

● Блок питания NCS 5500 DC 4,4 кВт

Кассета вентиляторов (максимум 3)

● Лоток вентилятора NCS 5504

● Лоток вентилятора NCS 5508

● Лоток вентилятора NCS 5516

● 6.38 фунтов (2,9 кг)

● 3,7 кг (8,25 фунта)

● 10,0 фунтов (4,54 кг)

● 158 Вт на кассету вентиляторов.

● 290 Вт на кассету вентиляторов

● 580 Вт на кассету вентиляторов

Плата коммутационной фабрики (максимум 6)

● Плата NCS 5504 Fabric

● Плата NCS 5508 Fabric

● Плата NCS 5516 Fabric

● 9,59 фунта (4,4 кг)

● 11,5 фунтов (5,2 кг)

● 130 Вт на матричную карту

● 250 Вт на матричную карту

● 775 Вт на матричную карту

Процессор маршрута (максимум 2)

● Процессор маршрутов NCS 5500

● Процессор маршрутов NCS 5500 с SyncE

● Процессор маршрутизации NCS 5500 с SyncE (поддержка синхронизации класса C)

● 6.00 фунтов (2,72 кг)

● 6,00 фунтов (2,72 кг)

● 5,36 фунта (2,44 кг)

● 90 Вт на процессор маршрутов.

● 80 Вт на процессор маршрутов.

● 80 Вт на процессор маршрутов.

Системный контроллер (максимум 2)

● Системный контроллер NCS 5500

● 35 Вт на системный контроллер

Соответствие нормативным требованиям

Таблица 8. Соответствие нормативным стандартам: безопасность и электромагнитная совместимость

Соответствие нормативным требованиям

Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108 / EC и 2006/95 / EC

Безопасность

● UL 60950-1, второе издание

● CAN / CSA-C22.2 No. 60950-1 Издание второе

● EN 60950-1, второе издание

● IEC 60950-1, второе издание

ЭМС: выбросы

● 47CFR, часть 15 (CFR 47), класс A

● AS / NZS CISPR22, класс A

● CISPR22, класс A

● EN55022, класс A

● ICES003, класс A

● CNS13438, класс A

ЭМС: помехоустойчивость

● Серия КН 61000-4

Продукт соответствует требованиям RoHS-6, за исключением шариков с шариковой решеткой (BGA) и запрессовываемых выводов.

Информация для заказа

Таблица 9 содержит информацию для заказа.

Таблица 9. Информация для заказа

Стандартное оборудование Cisco NCS серии 5500

NCS 5500 Маршрутный процессор

NCS 5500 Запасной процессор маршрута

NCS 5500 Маршрутный процессор с SyncE

NCS 5500 Route Processor с SyncE Spare

NCS 5500 Маршрутный процессор с SyncE (синхронизация класса C)

NCS 5500 Route Processor с SyncE (класс C Timing) Запасной

Системный контроллер NCS 5500

Запасной системный контроллер NCS 5500

NC55-PWR-3KW-AC

Блок питания NCS 5500 AC 3 кВт

NC55-PWR-3KW-AC =

NCS 5500 AC 3 кВт Запасной блок питания

NC55-PWR-3KW-DC

NCS 5500 DC 3KW Источник питания

NC55-PWR-3KW-DC =

Запасной блок питания NCS 5500 DC 3 кВт

NC55-PWR-3KW-2HV

NCS 5500 Универсальное высоковольтное оборудование переменного и постоянного тока с двойным входом 3.Блок питания 15кВт

NC55-PWR-3KW-2HV =

NCS 5500 Универсальный высоковольтный блок питания переменного и постоянного тока с двойным входом, 3,15 кВт, запасной

NC55-PWR-4.4KW-DC

NCS 5500 DC Блок питания 4,4 кВт

NC55-PWR-4.4KW-DC =

NCS 5500 DC 4.Запасной блок питания 4 кВт

NCS 5500 Заполнитель пустых участков процессора маршрутов

NC55-RP-BLNK =

NCS 5500 Запасной заполнитель пустого заполнителя для процессора маршрутов

NC55-5500-LC-BLNK

NCS 5500 Заполнитель пустых полей линейной карты

NC55-5500-LC-BLNK =

NCS 5500 Запасная заглушка для линейной карты

NCS 5500 Заглушка блока питания

NC55-PS-BLNK =

NCS 5500 Блок питания Запасной наполнитель для заглушки

NC55-5500-RMK-E

NCS 5500 Расширенный комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 36 до 42 дюймов)

NC55-5500-RMK-E =

NCS 5500 Расширенный комплект для монтажа в стойку Запасной (поддерживает глубину 4-опорной стойки от 36 дюймов до 42)

NC55-5500-ACC-KIT

Комплект принадлежностей NCS 5500

NC55-5500-ACC-KIT =

Запасной комплект принадлежностей NCS 5500

Оборудование шасси Cisco NCS 5504

NCS5500 Одиночное шасси на 4 слота.

NCS5500 Одиночное шасси на 4 слота, запасной

NCS 5504 Fabric Card

NC55-5504-FC =

NCS 5504 Fabric Card, запасной

NC55-5504-ВЕНТИЛЯТОР

NCS 5504 Лоток вентилятора

NC55-5504-FAN =

NCS 5504 Лоток вентилятора, запасной

NC55-5504-FC2

NCS 5504 2 Fabric Card поколения

NC55-5504-FC2 =

NCS 5504 2 -е поколение Fabric Card, запасной

NC55-5504-FAN2

NCS 5504 2 лоток вентилятора поколения

NC55-5504-FAN2 =

NCS 5504 2 лоток вентилятора поколения , запасной

NC55-5504-RMK

NCS 5504 Комплект для монтажа в стойку (поддерживает глубину стойки с 4 опорами от 24 до 32 дюймов)

NC55-5504-RMK =

NCS 5504 Запасной комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 24 до 32 дюймов)

NC55-5504-RMK-E

NCS 5504 Расширенный комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 36 дюймов до 42)

NC55-5504-RMK-E =

NCS 5504 Запасной комплект для установки в удлиненную стойку (поддерживает стойку с 4 опорами глубиной от 36 до 42 дюймов)

Оборудование шасси Cisco NCS 5508

NCS5500 Одиночное шасси на 8 слотов, запасной

NCS5500 Одиночное шасси на 8 слотов, запасной

NCS 5508 Fabric Card

NC55-5508-FC =

NCS 5508 Fabric Card, запасной

NC55-5508-ВЕНТИЛЯТОР

NCS 5508 Лоток вентилятора

NC55-5508-FAN =

NCS 5508 Лоток вентилятора, запасной

NC55-5508-FC2

NCS 5508 2 -е поколение Fabric Card

NC55-5508-FC2 =

NCS 5508 2 nd поколение Fabric Card, запасной

NC55-5508-FAN2

NCS 5508 2 лоток вентилятора поколения

NC55-5508-FAN2 =

NCS 5508 2 лоток вентилятора поколения , запасной

NC55-5508-RMK

NCS 5508 Комплект для монтажа в стойку (поддерживает глубину стойки с 4 опорами от 24 до 32 дюймов)

NC55-5508-RMK =

NCS 5508 Запасной комплект для монтажа в стойку (поддерживает стойку с 4 опорами глубиной от 24 до 32 дюймов)

Оборудование шасси Cisco NCS 5516

NCS5500 Одиночное шасси на 16 слотов, запасной

NCS5500 Одиночное шасси на 16 слотов, запасной

NCS 5516 Fabric Card

NC55-5516-FC =

NCS 5516 Fabric Card, запасной

NC55-5516-ВЕНТИЛЯТОР

NCS 5516 Лоток вентилятора

NC55-5516-FAN =

NCS 5516 Лоток вентилятора, запасной

NC55-5516-FC2

NCS 5516 2 nd поколение Fabric Card

NC55-5516-FC2 =

NCS 5516 2 nd поколение Fabric Card, запасной

NC55-5516-FAN2

NCS 5516 2 лоток вентилятора поколения

NC55-5516-FAN2 =

NCS 5516 2 лоток вентилятора поколения , запасной

NC55-5516-RMK

NCS 5516 Комплект для монтажа в стойку (поддерживает глубину стойки с 4 опорами от 24 до 32 дюймов)

NC55-5516-RMK =

Запасной комплект для монтажа в стойку NCS 5516 (поддерживает глубину 4-опорной стойки от 24 до 32 дюймов)

Линейные карты Cisco NCS серии 5500

NC55-36X100G-BA

NCS 5500 36x100G База

NC55-36X100G-BA =

NCS 5500 36x100G Базовый запасной

NC55-24h22F-SB

NCS 5500 24X100G и 12X40G Масштаб

NC55-24h22F-SB =

NCS 5500 24X100G и 12X40G Запасные весы

NC55-24X100G-SB

NCS 5500 24x100G Масштаб

NC55-24X100G-SB =

NCS 5500 24x100G Запасные весы

NC55-18h28F-BA

NCS 5500 18X100G и 18X40G Base

NC55-18h28F-BA =

NCS 5500 18X100G и 18X40G Base Spare

NC55-6X2H-DWDM-BM

NCS 5500 6X200G DWDM MACsec Base

NC55-6X2H-DWDM-BM =

NCS 5500 6X200G DWDM MACsec Base Запасной

NC55-2H-DWDM-BM

NCS 5500 6X200G DWDM MACsec База PAYG

NC55-2H-DWDM-BM =

NCS 5500 6X200G DWDM MACsec PAYG Base Spare

NC55-36X100G-SB

NCS 5500 36x100G Масштаб

NC55-36X100G-SB =

NCS 5500 36x100G Запасные весы

NC55-36X100G-U-SB

NCS 5500 36x100G Весы PAYG

NC55-36X100G-U-SB =

NCS 5500 36x100G Запасные весы PAYG

NCS 5500 12X10, 2X40 и 2XMPA Line Card Base, MACSec

NC55-MOD-A-BM =

NCS 5500 12X10, 2X40 и 2XMPA Line Card Base, MACSec Spare

NCS 5500 Шкала линейных карт 12X10, 2X40 и 2XMPA, MACSec

NC55-MOD-A-SM =

NCS 5500 12X10, 2X40 и 2XMPA Line Card Scale, MACSec Spare

NC57-24X400G-BA

NCS 5700 Series 24 порта комплекта базовой линейной карты 400 GE

NC57-24X400G-BA =

NCS 5700 Series 24 порта комплекта базовой линейной карты 400 GE, запасной

NC57-18D12TH-SB

NCS 5700 Series 18 портов 400 GE или 30 портов линейной карты 200 GE / 100 GE.

NC57-18D12TH-SB =

NCS 5700 Series 18 портов 400 GE или 30 портов 200 GE / 100 GE запасной комплект линейных карт

NCS 5700 Series 36 портов линейной карты масштаба 100 GE

NCS 5700 Series 36 портов комплекта линейных карт 100 GE, запасной

NC57-36H6D-BM

NCS 5700 Series 36 портов 100 GE или 24 порта 100 GE и 6 портов комплекта базовых линейных карт 400GE.

NC57-36H6D-BM =

NCS 5700 Series 36 портов 100 GE или 24 порта 100 GE и 6 портов запасного комплекта базовой линейной карты 400GE.

NC55-32T16Q4H-BA

NCS 5500 32X10G, 16X25G и 4X100G База линейной карты

NC55-32T16Q4H-BA =

NCS 5500 32X10G, 16X25G и 4X100G Запасной базовый блок линейной карты

NC55-100G-SE-LIC

NCS 5500 Лицензия на масштабирование от 40G до 100G (60G RTU)

NC55-100G-SE-LIC =

NCS 5500 Запасная лицензия на обновление масштаба от 40G до 100G (60G RTU)

NC55-100G-LIC

NCS 5500 с 40G до 100G (60G RTU) Базовая лицензия на обновление

NC55-100G-LIC =

NCS 5500 40G до 100G (60G RTU) Запасная лицензия на базовое обновление

NC55-50G-DWDM-LIC

NCS 5500 Series Лицензия DWDM с полосой пропускания 50G

NC55-50G-DWDM-LIC =

NCS 5500 Series лицензия DWDM с полосой пропускания 50G, запасной

NC55-50G-MAC-LIC

NCS 5500 Series Лицензия MACsec на полосу пропускания 50G

NC55-50G-MAC-LIC =

NCS 5500 Series Лицензия MACsec на полосу пропускания 50G, запасной

Программное обеспечение

XR-NC55-P-06.00

Лицензия на программное обеспечение версии IOS-XR 6.0

XR-NC55-PK9-06.00

Лицензия на программное обеспечение версии IOS-XR 6.0

XR-NC55-P-06.01

Лицензия на выпуск программного обеспечения IOS-XR 6.1

XR-NC55-PK9-06.01

IOS-XR 6.1 Лицензия на выпуск программного обеспечения

XR-NC55-P-06.02

Лицензия на выпуск программного обеспечения IOS-XR 6.2

XR-NC55-PK9-06.02

Лицензия на выпуск программного обеспечения IOS-XR 6.2

XR-NC55-P-06.03

Лицензия на выпуск программного обеспечения IOS-XR 6.3

XR-NC55-PK9-06.03

Лицензия на выпуск программного обеспечения IOS-XR 6.3

XR-NC55-P-06.05

Лицензия на выпуск программного обеспечения IOS-XR 6.5

XR-NC55-PK9-06.05

Лицензия на выпуск программного обеспечения IOS-XR 6.5

XR-NC55-P-06.06

IOS-XR 6.6 Лицензия на выпуск программного обеспечения

XR-NC55-PK9-06.06

Лицензия на программное обеспечение версии IOS-XR 6.6

XR-NC55-P-07.00

Лицензия на программное обеспечение версии IOS-XR 7.0

XR-NC55-PK9-07.00

Лицензия на выпуск программного обеспечения IOS-XR 7.0

XR-NC55-P-07.01

Лицензия на выпуск программного обеспечения IOS-XR 7.1

XR-NC55-PK9-07.01

Лицензия на выпуск программного обеспечения IOS-XR 7.1

XR-NC55-P-07.02

Лицензия на выпуск программного обеспечения IOS-XR 7.2

XR-NC55-PK9-07.02

IOS-XR 7.2 Лицензия на выпуск программного обеспечения

Лицензии на программное обеспечение с гибким потреблением

ESS-100G-RTU-1

NCS 5500 Core and Aggregation Essentials SW RTU v1.0 100G

ESS-100G-RTU-2

NCS 5500 Core and Aggregation Essentials SW RTU v2.0 100G

ADV-100G-RTU-1

NCS 5500 Core и преимущество агрегирования без Essentials SW RTU v1.0 100 г

ADN-100G-RTU-1

NCS 5500 Core and Aggregation Advantage с Essentials SW RTU v1.0 100G

ADN-100G-RTU-2

NCS 5500 Core and Aggregation Advantage с Essentials SW RTU v2.0 100G

ESS-100G-SIA-3

NCS 5500 Core and Aggregation Essentials SIA за подписку на 100G на 3-5 лет

ADV-100G-SIA-3

NCS 5500 Core and Aggregation Advantage без Essentials SIA для 100G подписки на 3-5 лет

ADN-100G-SIA-3

NCS 5500 Core and Aggregation Advantage с Essentials SIA для 100G подписки на 3-5 лет

ESS-100G-SIA-5

NCS 5500 Core and Aggregation Essentials SIA для 100G подписки на 5-10 лет

ADV-100G-SIA-5

NCS 5500 Core and Aggregation Advantage без Essentials SIA на 100G по подписке на 5–10 лет

ADN-100G-SIA-5

NCS 5500 Core and Aggregation Advantage с Essentials SIA на 100G по подписке на 5–10 лет

Подробные сведения о бессрочных лицензиях на программное обеспечение Cisco Network Convergence System серии 5500 см. В этом листе данных, а сведения о гибкой модели потребления для серии NCS 5500 доступны в листе данных модели гибкого потребления программного обеспечения IOS XR.

На Cisco NCS серии 5500 предоставляется ограниченная гарантия на оборудование сроком на 1 год. Гарантия включает замену оборудования в течение 10 дней с момента получения разрешения на возврат материалов (RMA).

Сервис и поддержка

Cisco предлагает широкий спектр услуг, которые помогут вам ускорить развертывание и оптимизацию Cisco NCS серии 5500. Эти инновационные предложения услуг Cisco предоставляются благодаря уникальному сочетанию людей, процессов, инструментов и партнеров, и они направлены на то, чтобы помочь вам повысить эффективность работы и улучшить сеть вашего центра обработки данных.Cisco Advanced Services использует подход, основанный на архитектуре, чтобы помочь вам согласовать инфраструктуру центра обработки данных с бизнес-целями и добиться долгосрочной выгоды. Услуга Cisco SMARTnet ™ помогает решать критически важные проблемы с прямым доступом в любое время к специалистам Cisco по сетям и отмеченным наградами ресурсам.

С помощью этой услуги вы можете воспользоваться услугой Cisco Smart Call Home, которая предлагает упреждающую диагностику и предупреждения в реальном времени на Cisco NCS серии 5500.Предлагаемые услуги Cisco, охватывающие весь жизненный цикл сети, помогают повысить защиту инвестиций, оптимизировать сетевые операции, поддержать операции миграции и укрепить ваши знания в области ИТ.

Гибкие платежные решения, которые помогут вам достичь ваших целей

Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост.В более чем 100 странах наши гибкие платежные решения могут помочь вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей. Учить больше.

Для получения дополнительной информации

Узнайте больше о Cisco NCS серии 5500.

светодиодный уличный садовый ландшафтный светильник 220 В для газона Wat 12V 110V Excellence COB

Новинка! Вебинары SNMMI

Теперь у вас есть возможность получить доступ к предстоящим и записанным вебинарам на новом сайте SNMMI. Узнать больше »

Новинка! Обзор для студентов-технологов и пробный экзамен

Усовершенствуйте свои навыки в области радиационной безопасности, медицинских приборов, клинических процедур, радиофармацевтики и многого другого с помощью этого курса, созданного для подготовки к экзаменам NMTCB и ARRT. Включает пробный экзамен из 100 вопросов. Узнать больше »

Онлайн-программа «Качество в ядерной медицине»

Новая онлайн-программа «Качество в ядерной медицине» предназначена для того, чтобы помочь вам освоить навыки, необходимые для повышения качества вашей практики. Доступны кредиты для технологов (VOICE), фармацевтов (ACPE), врачей и физиков (AMA PRA Category 1 Credit ™). Узнать больше »

Обзор онлайн-курса по ядерной медицине

Курс охватывает ключевые темы ядерной медицины, что позволит вам получить необходимые знания для успешной сдачи экзамена! Доступны кредиты категории 1 AMA PRA. LuckTen Halloween Kids Shirt — Детская рубашка на Хэллоуин — Ha »

Радиационная безопасность + обзор и основные сведения

Программа «Радиационная безопасность + Обзор и основные сведения» предлагает всесторонний анализ всех аспектов радиационной безопасности для технологов ядерной медицины, готовящихся к сертификационному экзамену по радиационной безопасности NMTCB. Узнать больше »

CT + Обзор и основные сведения

CT + Обзор и основные сведения предоставляет вам полное дидактическое образование, необходимое для достижения успеха, независимо от того, хотите ли вы углубить свои знания в области КТ или готовитесь к экзаменам ARRT (CT) и/или NMTCB (CT). Узнать больше »

Как запитать вентилятор(от компа) от розетки 220В?

Лично я не встречал вентиляторы для компа на 220 вольт. Стандартные вентиляторы работают от постоянного напряжения 12 вольт.Бывают и на 5 вольт. На материнской плате есть 2-3 разъема на 12 вольт. Если таковых нет,то легче всего запитать вентилятор от проводов блока питания комппьютера. Желтый провод -это всегда 12 вольт и любой черный -это минус.

Простой перепайкой вы можете запитать ваш вентилятор и при включении компа он автоматически будет включаться. Главное все добротно подключить и изолировать.

Это зависит прежде всего от того, на какое напряжение питания рассчитан этот вентилятор. Он может быть как на 220 вольт переменного напряжения, так и на 5-12 вольт постоянного. Вентиляторы (кулеры) первого вида часто используются для общего охлаждения системного блока или для охлаждения блока питания. С ними проблем нет, надо подобрать подходящий разъем или просто подсоединить провода, срезав этот разъем, если он имеет место быть. И можно включать прямо в розетку 220 вольт. Только не забывайте о безопасности, место соединения должно быть заизолировано. Если же вентилятор предназначался для охлаждения радиатора на процессоре или видеокарте, то он обычно рассчитан на питание напряжением постоянного тока на 5 или 12 вольт. В этом случае ситуация сложнее, потребуется выпрямитель с нужными параметрами. А для некоторых кулеров еще и специальная схемка для управления режимами. Так что прежде, чем заниматься этой проблемой, надо оценить возможные затраты и полученный результат (мощность таких кулеров обычно весьма мала), не проще ли приобрести обычный вентилятор.

Безопасность при работе с электричеством: советы и рекомендации

Работа с электричеством требует особого внимания и соблюдения мер безопасности, чтобы избежать травм и повреждений оборудования. Прежде чем приступить к подключению 12-вольтового вентилятора к сети 220 вольт, важно ознакомиться с основными правилами безопасности.

1. Используйте защитное оборудование. Перед началом работы над проектом обязательно наденьте защитные очки и перчатки. Это поможет защитить ваши глаза и руки от возможных искр или случайных контактов с проводами.

2. Отключите питание. Перед тем как приступить к подключению вентилятора, убедитесь, что сеть 220 В отключена. Это можно сделать, выключив автоматический выключатель или вытащив вилку из розетки. Проверка отсутствия напряжения с помощью мультиметра также является хорошей практикой.

3. Работайте в сухом месте. Убедитесь, что место, где вы будете работать, сухое и хорошо освещенное. Влага может привести к короткому замыканию и электрическому удару, поэтому избегайте работы в условиях повышенной влажности.

4. Используйте качественные материалы. Для подключения вентилятора используйте провода и разъемы, соответствующие требованиям по току и напряжению. Некачественные или поврежденные материалы могут стать причиной перегрева и возгорания.

5. Изучите схему подключения. Перед тем как приступить к подключению, ознакомьтесь с инструкцией к вентилятору и схемой подключения. Убедитесь, что вы понимаете, как правильно соединить провода, чтобы избежать повреждений устройства.

6. Не перегружайте сеть. Убедитесь, что сеть, к которой вы подключаете вентилятор, может выдержать дополнительную нагрузку. Перегрузка может привести к срабатыванию автоматического выключателя или даже к пожару.

7. Не оставляйте без присмотра. Во время работы с электричеством не оставляйте подключенные устройства без присмотра. Если вы заметили какие-либо аномалии, такие как запах гари или искры, немедленно отключите питание и проверьте оборудование.

8. Обратитесь к специалисту. Если у вас нет достаточного опыта работы с электричеством, лучше обратиться к квалифицированному электрику. Это поможет избежать ошибок и обеспечит вашу безопасность.

Соблюдение этих рекомендаций поможет вам безопасно подключить 12-вольтовый вентилятор к сети 220 вольт и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте!

Вопрос-ответ

Как подключить 12 вольт к 220 вольт?

Как преобразовать 12 вольт в 220 вольт: применение инвертора, способ действия. Самым популярным способом использования инверторов является подключение к автомобильному аккумулятору на 12 вольт. Преобразование позволит включить обычные лампы, радио, другие приборы и использовать их по назначению.

Как запитать 12-вольтовый вентилятор для ПК?

Самый простой способ запитать вентилятор — подключить его к большой 12-вольтовой батарее, например, автомобильному аккумулятору. Вы можете легко добавить к проводам штекер автомобильного адаптера питания, чтобы подключить вентилятор непосредственно к прикуривателю вашего автомобиля или автодома. Другой вариант — использовать блок питания от компьютера.

Что будет, если подключить вентилятор напрямую?

Что за вентилятор? Может быть, там двигатель постоянного тока, и если его напрямую подключить, мотор сгорит.

Советы

СОВЕТ №1

Перед началом подключения вентилятора обязательно ознакомьтесь с его техническими характеристиками. Убедитесь, что вентилятор рассчитан на работу от 12 В и что вы используете подходящий блок питания, который преобразует 220 В в 12 В.

СОВЕТ №2

Используйте качественные соединительные элементы и провода, чтобы избежать перегрева и короткого замыкания. Обратите внимание на сечение проводов: они должны быть достаточно толстыми, чтобы выдерживать ток, который будет проходить через них.

СОВЕТ №3

Обязательно установите предохранитель в цепь, чтобы защитить вентилятор и блок питания от возможных перегрузок и коротких замыканий. Это поможет предотвратить повреждение оборудования и повысит безопасность работы устройства.

СОВЕТ №4

При подключении вентилятора к сети 220 В используйте изолированные инструменты и работайте в перчатках, чтобы избежать поражения электрическим током. Также убедитесь, что все соединения надежно изолированы, чтобы предотвратить случайные замыкания.
