Как проверить микросхему к157уд2 на работоспособность мультиметром?

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что подаваемое на микросхему (микроконтроллер) напряжение не должно превышать норму или, наоборот, быть меньше необходимого уровня. Предварительную проверку можно провести на специально подготовленной проверочной плате.

Нередко после тестирования микросхемы приходится удалять некоторые ее радиоэлементы. При этом каждый из узлов должен быть проверен отдельно.

Работоспособность транзисторов

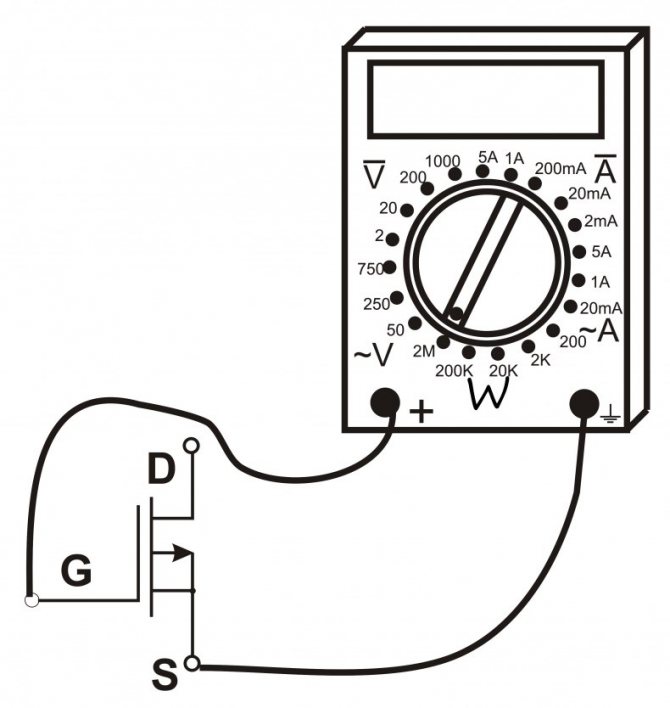

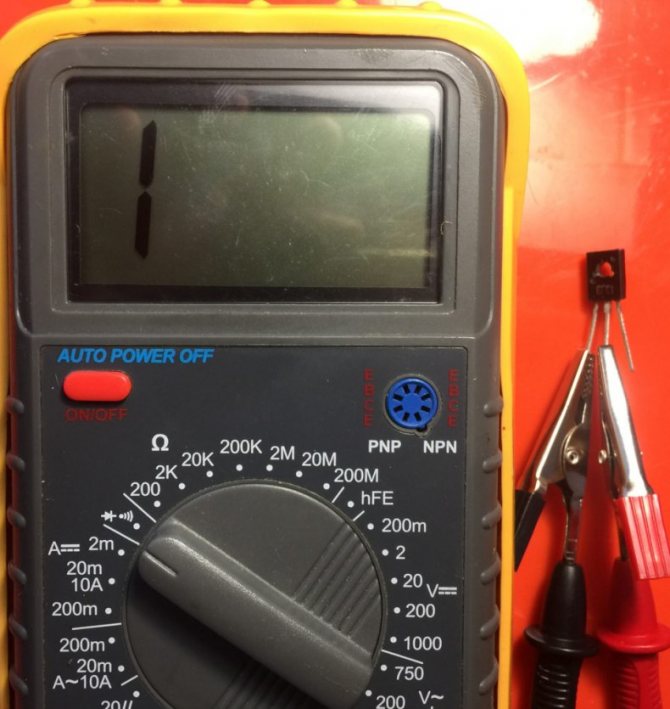

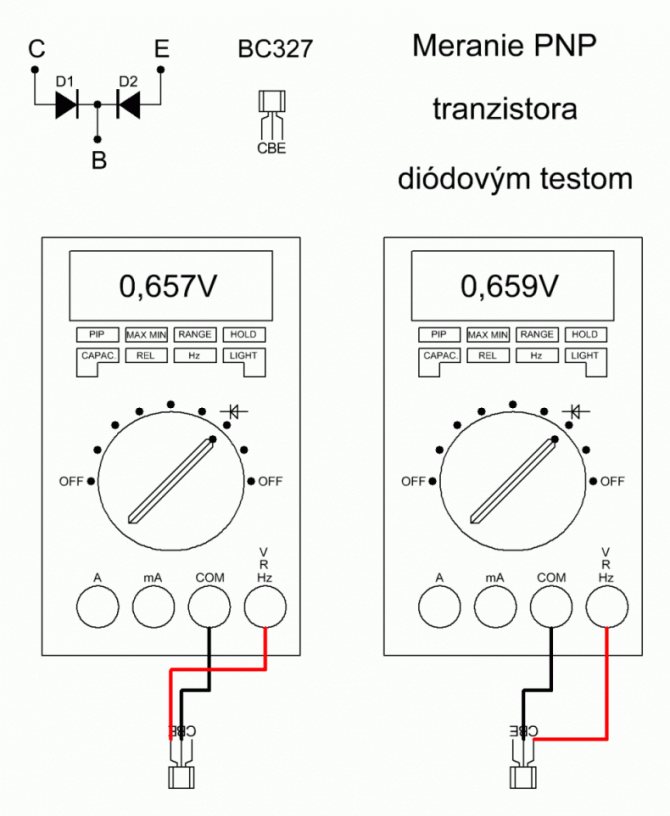

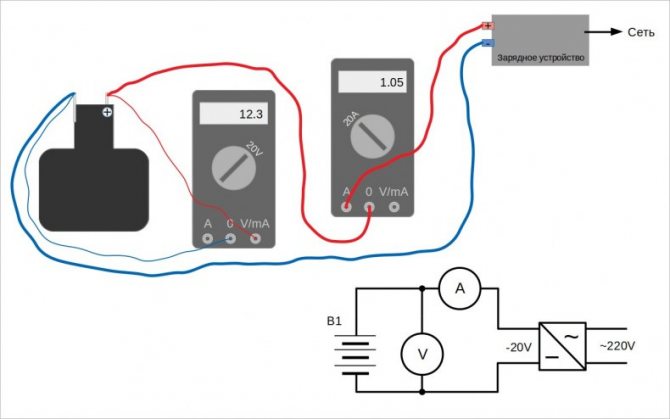

Перед проверкой радиодетали мультиметром, не выпаивая, нужно обязательно определить, к каким из двух типов относится транзистор — полевым или биполярным. Если к первым, то можно применять следующий способ проверки:

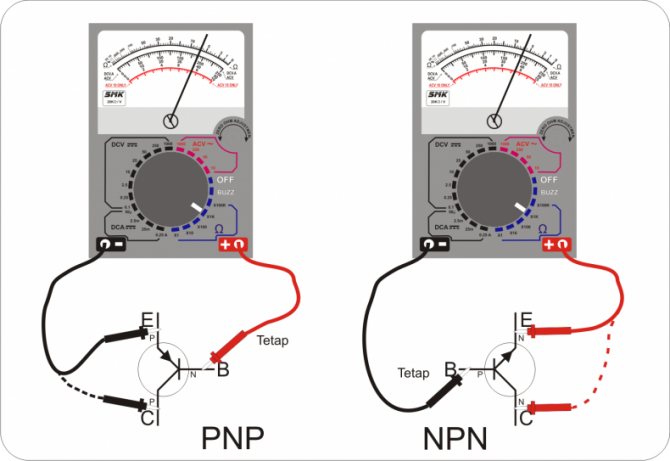

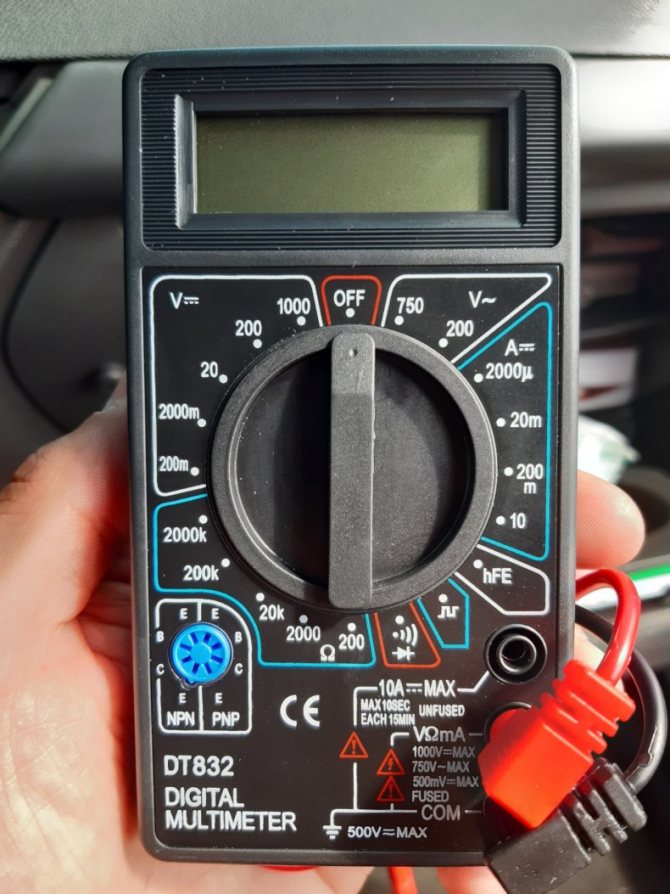

1. Установить прибор в режим «прозвонки», а затем использовать красный щуп, подключая его к проверяемому элементу. Другой — черный — щуп должен быть приставлен к выводу коллектора.
2. Сразу после выполнения этих несложных действий на экране устройства появится число, которое будет обозначать пробивное напряжение. Аналогичный уровень можно будет увидеть и при проведении «прозвона» электрической цепи, заключенной между эмиттером и базой. Важно при этом не перепутать щупы: красный должен соприкасаться с базой, а черный — с эмиттером.
3. Далее можно проверять все эти же выходы транзистора, но уже в обратном подключении: нужно будет поменять местами красный и черный щупы. Если транзистор работает хорошо, то на экране мультиметра должна быть показана цифра «1″, которая говорит о том, что сопротивление в сети является бесконечно большим.

Если транзистор является биполярным, то щупы должны меняться местами. Разумеется, цифры на экране прибора в этом случае будут обратные.

Конденсаторы, резисторы и диоды

Работоспособность конденсатора микросхемы также проверяется путем прикладывания щупов к его выходам. За очень короткий промежуток времени значение показываемого прибором сопротивления должно увеличиться от нескольких единиц до бесконечности. При изменении мест щупов должен наблюдаться тот же самый процесс.

Три варианта действий

Проверка микросхем – достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов. Однако даже в такой ситуации есть несколько способов проверки:

1. внешний осмотр. Внимательно изучив каждый элемент микросхемы, можно обнаружить дефект (трещины на корпусе, прогар контактов и т.п.);
2. проверка питания мультиметром. Иногда проблема кроется в коротком замыкании со стороны питающего элемента, его замена может помочь исправить ситуацию;
3. проверка работоспособности. Большинство микросхем имеют не один, а несколько выходов, потому нарушение в работе хотя бы одного из элементов приводит к отказу всей микросхемы.

Самыми простыми для проверки являются микросхемы серии КР142. На них имеется всего три вывода, поэтому при подаче на вход любого уровня напряжения, на выходе мультиметром проверяется его уровень и делается вывод о состоянии микросхемы.

Следующими по сложности проверки являются микросхемы серии К155, К176 и т.п. Для проверки нужно использовать колодку и источник питания с конкретным уровнем напряжения, подбираемым под микросхему. Так же как и в случае с микросхемами серии КР142, мы подаем сигнал на вход и контролируем его уровень на выходе с помощью мультиметра.

Лучшие ответы

A:

Подать питание на 11 и 4 вывод, на 9 и 13 подключить через 10мкф наушники, например, — и прикоснутся к 5,6 и 3,2 ножкам -если мс рабочая в наушниках будет фон 50Гц . Так я проверял эту мс лет 20 назад-самый простой способ, наверно.

эль кункин:

заменой только—————панельку впаяй и втыкай микруху————ну или если есть генератор осцильник мозги тогда проще

Георгий Глурджидзе:

Технарь:

Андрей Нечаев:

Можно тестер скидать для проверки ОУ . Можно Усилитель для наушников собрать на макетке . R1 R2 усиление усилителя .

Применение специального тестера

Для более сложных проверок нужно пользоваться специальным тестером микросхем, который можно приобрести или сделать своими руками. При прозвонке отдельных узлов микросхемы на экран дисплея будут выводиться данные, анализируя которые можно прийти к выводу об исправности или неисправности элемента.

Стоит не забывать, что для полноценной проверки микросхемы нужно полностью смоделировать ее нормальный режим работы, то есть обеспечить подачу напряжения нужного уровня. Для этого проверку стоит проводить на специальной проверочной плате.

Зачастую, осуществить проверку микросхемы, не выпаивая элементы, оказывается невозможным, и каждый из них должен прозваниваться отдельно. О том, как прозвонить отдельные элементы микросхемы после выпаивания будет рассказано далее.

Особенности транзисторов

Сегодня, существует довольно много разновидностей транзисторов. Для каждого из этих типов есть своя инструкция как проверить транзистор. Среди них можно встретить и самые простые биполярные, и различные сложные составные (состоящие из нескольких деталей) приборы.

Выводы, соответственно, у различных типов транзисторов, тоже называются по-разному. Так, у биполярных это «эмиттер», «база» и «коллектор», а у униполярных, или полевых транзисторов, они именуются «исток», «затвор» и «сток».

Также есть и так называемый «IGBT» транзистор, Это биполярный транзистор с изолированным затвором. Этот прибор, сочетает в себе некоторые свойства полевых и биполярных транзисторов.

• Биполярный;
• Биполярный с изолированным затвором;
• Составной;
• Однопереходный;
• Полевой (униполярный);
• Полевой с изолированным индуцированным затвором;
• Полевой с изолированным затвором в виде p-n перехода;

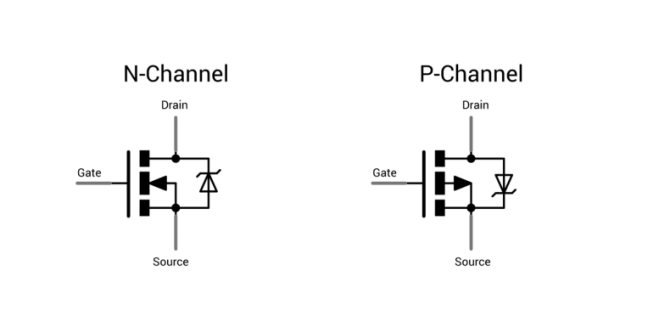

Полевые транзисторы с изолированным затвором, ещё называют металл-оксид-полупроводниковыми (МОП-транзисторами).

• Естественно что каждая разновидность транзисторов имеет свои особенности конструкции и, как следствие, характерное применение.
• Каждый транзистор имеет свою методику проверки.
• Естественно, те типы транзисторов, которые применяются наиболее часто, наиболее часто, приходится проверять на исправность.

Конденсаторы, резисторы и диоды

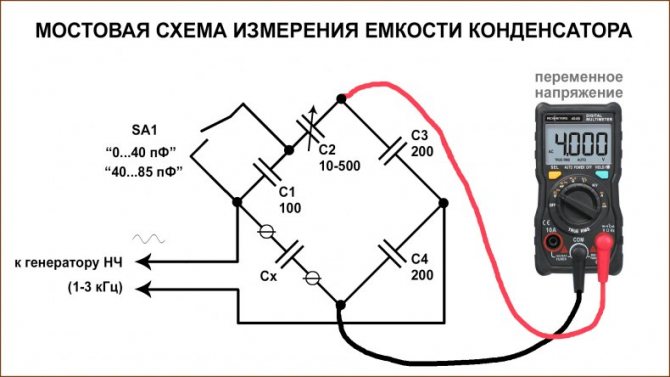

Исправность конденсатора проверяется путем подключения щупов мультиметра к его выводам. В течение секунды сопротивление вырастет от единиц Ом до бесконечности. Если поменять местами щупы, то эффект повторится.

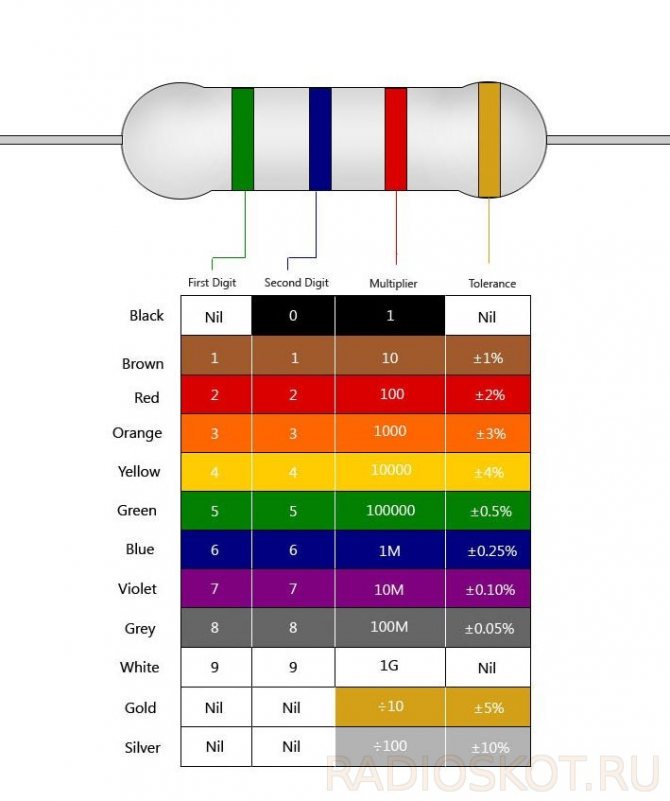

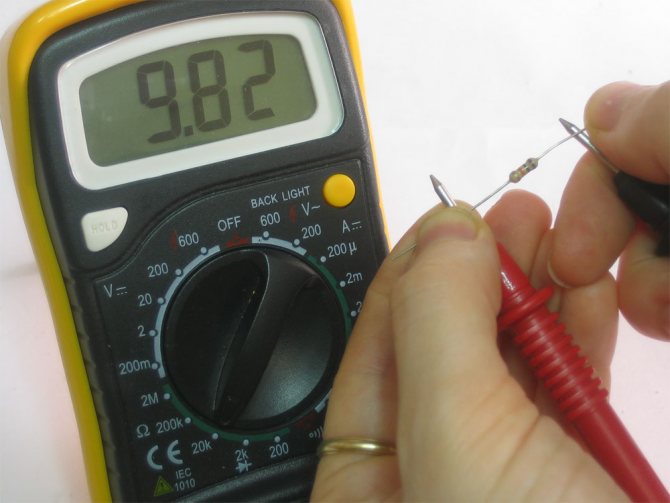

Чтобы убедиться в исправности резистора, достаточно замерить его сопротивление. Если оно отлично от нуля и меньше бесконечности, значит, резистор исправен.

Проверка диодов из микросхемы достаточно проста. Измерив сопротивление между анодом и катодом в прямой и обратной последовательности (меняя местами щупы мультиметра), убеждаемся, что в одном случае одно находится на уровне нескольких десятков-сотен Ом, а в другом – стремится к бесконечности (единица в режиме «прозвонки» на дисплее).

Индуктивность и тиристоры

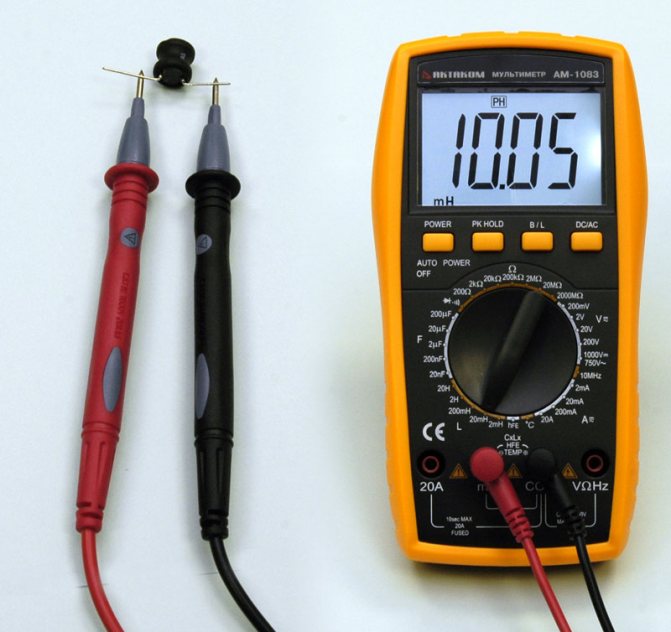

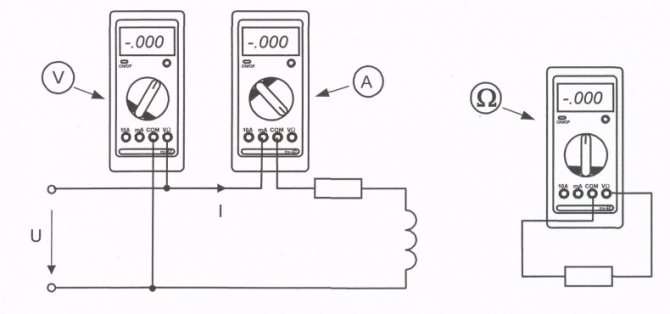

Проверка катушки на обрыв осуществляется замером ее сопротивления мультиметром. Элемент считается исправным, если сопротивление меньше бесконечности. Надо заметить, что не все мультиметры способны проверять индуктивность.

Проверка тиристора происходит следующим образом. Прикладываем красный щуп к аноду, а черный – к катоду. В окошке мультиметра должно отобразиться бесконечное сопротивление.

После этого управляющий электрод соединяем с анодом, наблюдая за падением сопротивления на дисплее мультиметра до сотен Ом. Управляющий электрод открепляем от анода – сопротивление тиристора не должно измениться. Так ведет себя полностью исправный тиристор.

Стабилитроны, шлейфы/разъемы

Для тестирования стабилитрона понадобится блок питания, резистор и мультиметр. Соединяем резистор с анодом стабилитрона, через блок питания подаем напряжение на резистор и катод стабилитрона, плавно поднимая его.

На дисплее мультиметра, подключенного к выводам стабилитрона, мы можем наблюдать плавный рост уровня напряжение. В определенный момент напряжение перестает расти, независимо от того, увеличиваем ли мы его блоком питания. Такой стабилитрон считается исправным.

Для проверки шлейфов необходимо прозвонить контакты мультиметром. Каждый контакт с одной стороны должен звониться с контактом с другой стороны в режиме «прозвонки». В случае если один и тот же контакт звонится сразу с несколькими – в шлейфе/разъеме короткое замыкание. Если не звонится ни с одним – обрыв.

Иногда неисправность элементов можно определить визуально. Для этого придется внимательно осмотреть микросхему под лупой. Наличие трещин, потемнений, нарушений контактов может говорить о поломке.

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе.

Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме.

Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера.

Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей.

В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Микросхемы LNK304-306 предназначены для работы в маломощных сетевых источниках питания без гальванической развязки, практически являются более современной заменой блокам питания с линейным стабилизато­ром напряжения с гасящей избыток напря­жения емкостью.

Особенностями ИМС LNK304-306 являе­тся: минимальное количество навесных компонентов; мягкий запуск; работа на частоте 66 кГц; точное ограничение выходного тока; встроенная модуляция частоты генерации; низкое потребление; возможность работы без нагрузки.

Микросхемы выпускаются в корпусах: DIP8 и SMD8 без 6-го вывода (рис.1). Структурная схема микросхем показана на рис.2. Она содержит N-канальный МОП- транзистор и контроллер управления этим Стабилизация выходного напряжения осуществляется за счет запрещения включения транзистора микросхемы на некоторое время, т.е. осуществляется пропуск одного или нескольких циклов работы преобразователя. В этом существенное отличие преобразователей на микросхемах Link Switch-TN от аналогичных устройств, использующих широтно-импульсную модуляцию.

Заявленные производителем возмож­ности источников питания на основе микросхем LNK304-306:

• Выгодная замена линейных/емкостных источников питания.
• Минимальная стоимость и число компонентов.
• Встроенные схемы защиты от короткого замыкания с автоматическим перезапус­ком, перегрева и защиты от обрыва цепи обратной связи.
• Работа на частоте 66 кГц с точным порогом тока, что позволяет использовать недорогую индуктивность 1 мГн при токах нагрузки до 120 мА.
• Высокая температурная стабильность
• Высокое напряжение пробоя 700В.
• Широкий частотный диапазон.
• Работа схемы ограничения тока с подав­лением пульсаций.
• Широкий диапазон входного напряжения (-85…265В).
• Более высокий КПД. по сравнению с пассивными схемами.
• Поддержка SMD-технологии
• Собственное потребление не более 50/80 мВт при входном переменном напряжении 115/230В без нагрузки.

На рисунке 3 показана схема блока питания на основе ИМС LNK304, обеспечивающий стабильное выходное напряжение 5,07 В при токе до 120 мА.

Переменное напряжение от электросети поступает на однополупериодный выпря­митель, состоящий из диодов D3, D4, конденсаторов С4, С5 и дросселя L2. Резистор RF1 является одновременно предохранителем и средством снижения зарядного тока через С4 и С5 при включении схемы в электросеть.

Чтобы схема могла работать и без нагрузки используется резистор R4.

Стабилизация организована подачей напряжения с выхода на вывод РВ через делитель, так чтобы при номинальном выходном напряжении на выводе РВ было 1,65В. Зависимость выходного напря­жения от резисторов R1 и R3:

Uвых = 1,65(1 +R1/R3)

На рисунке 4 пример монтажной схемы (показано без соблюдения масштаба).

Автор: Каравкин В.

Возможно, вам это будет интересно:

Постоянная ссылка на это сообщение: https://meandr.org/archives/32571

Способы проверки

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Основные параметры

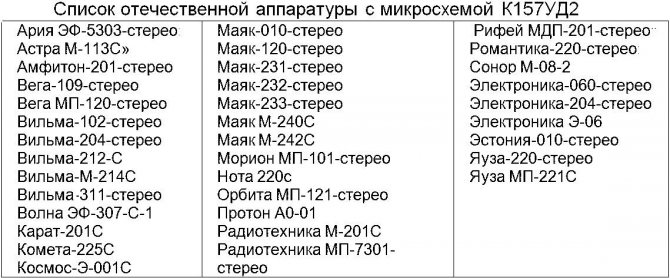

Если внимательно посмотреть на электрические характеристики К157УД2, то можно заметить, что по быстродействию данная микросхема не для использования в аудиоустройствах. Так, наибольшая скорость нарастания напряжения на её выходе 0,5 В/мкс, что сопоставимо выходному сигналу на уровне примерно до 10 В/8 кГц. В реальной жизни он будет еще ниже. Но для своего времени это был тоже неплохой показатель.

Максимальные значения

Приведём основные предельные значения параметров:

• максимальное питание (Uпит) до ±18 В;
• выходное напряжение (Uвых макс.) до ± 13 В (при Uпит = ± 15 В);

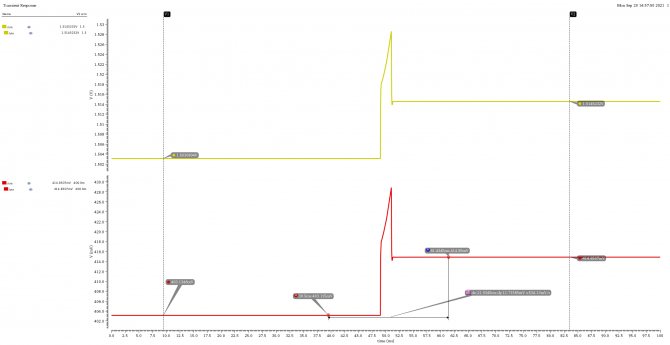

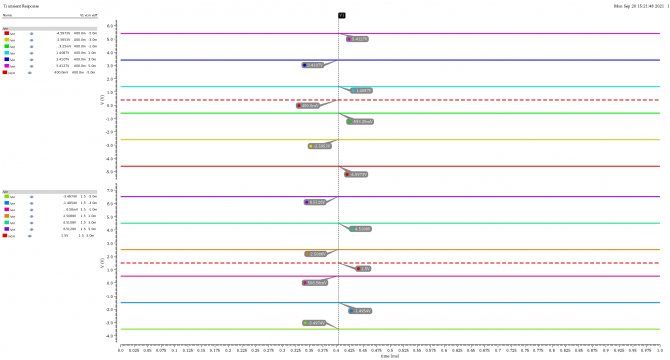

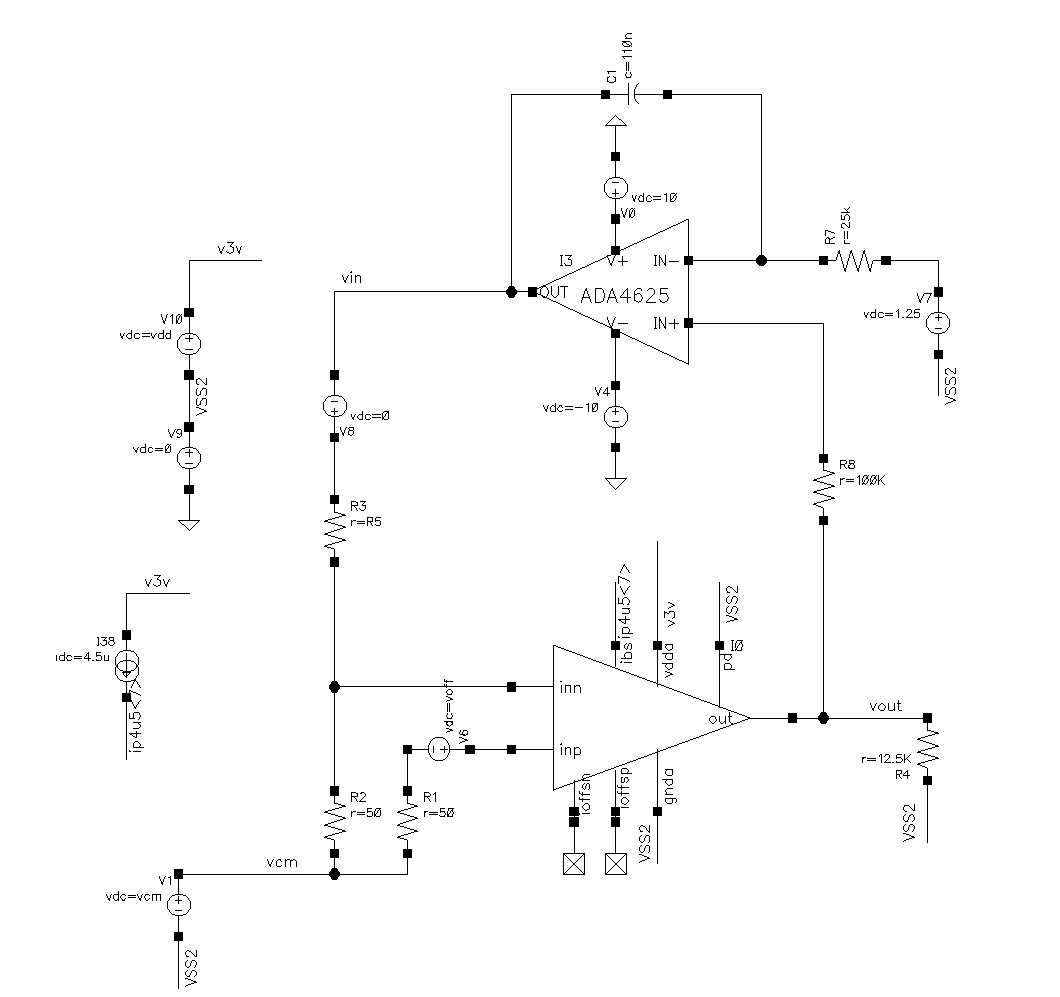

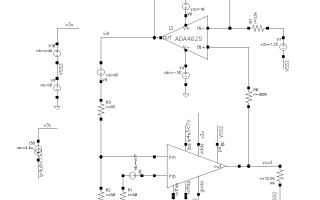

• напряжение смещения нуля (U см) до ± 13 В;
• ток потребления (I пот) до 7 мА;
• ток короткого замыкания (I кз) до 45 мА;

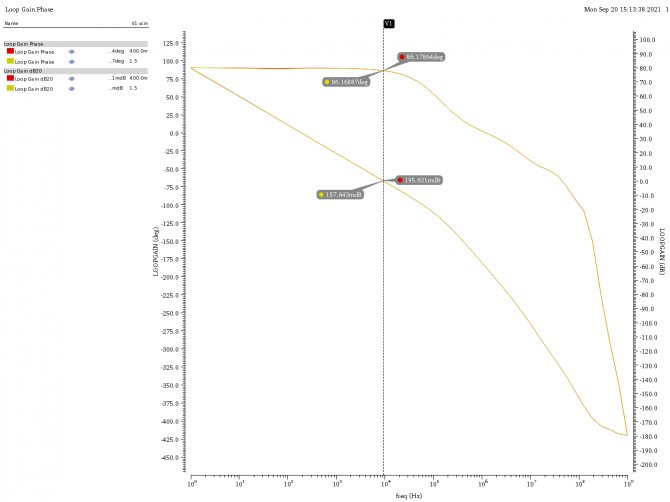

• частота среза (f срз) от 1 МГц;

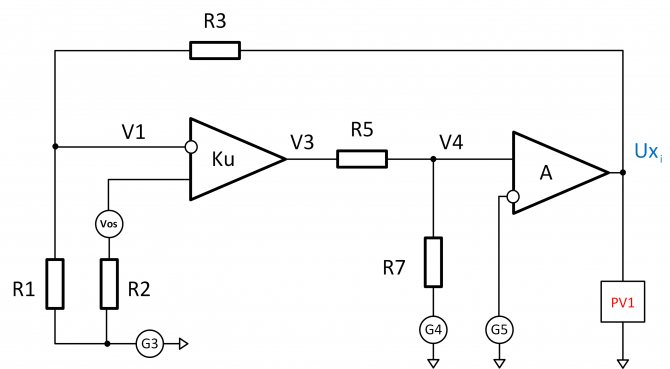

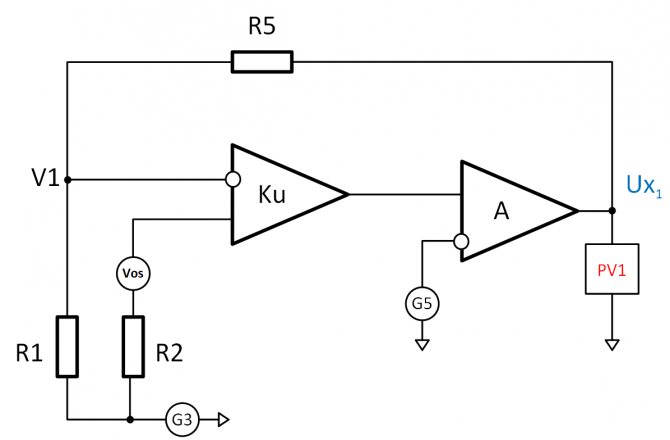

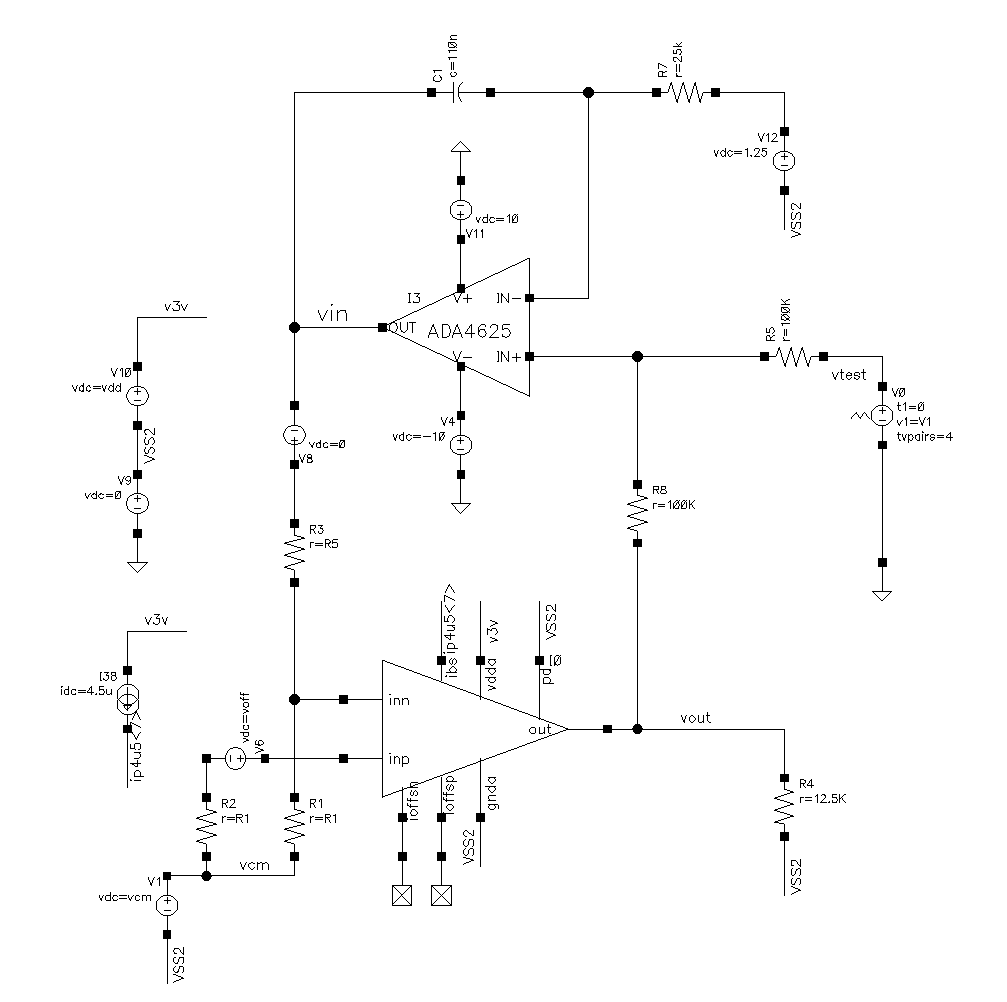

• коэффициент усиления (KуU): не менее 50000 (при f =0… 50 Гц) и 800 (при f =20 кГц);
• скорость нарастания на выходе (VUвых) не менее 0,5 В/мкс.

Превышение предельно допустимых значений может привести к выходу устройства из строя.

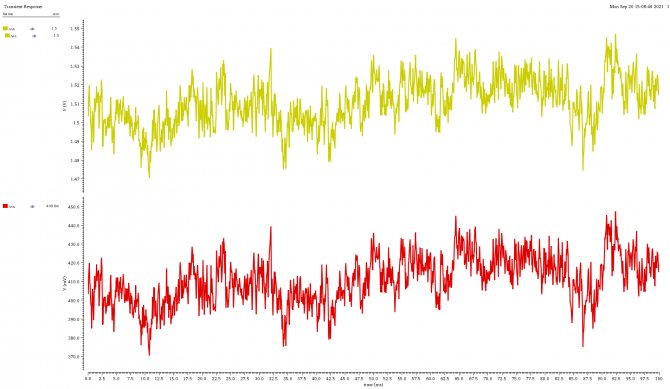

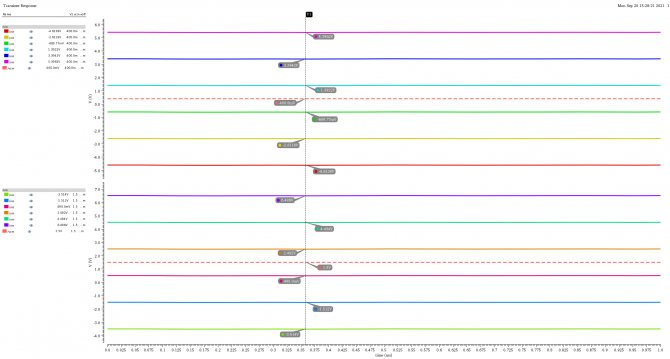

Типовая величина напряжения шумов, используемых на входе данного ОУ (в диапазоне частот от 20 до 20000 Гц) составляет не более 1,6 мкВ.

Аналоги

Считается, что импортный аналог у К157УД2 — это LM301. Но, во первых, у данной микросхемы 8 выводов, вместо 14. Поэтому для замены придётся искать два таких устройства. Во вторых, их будет очень трудно найти в наших магазинах.

Чем еще можно заменить К157УД2 ? Хорошей альтернативой для этого устройства можно cчитать новые микросхемы серии LME49XXX. Если точнее, то в большинстве случаев подойдут: LME49720, LME49860 и LM4562. Они очень похожи по своим характеристикам с рассматриваемой, имеют неплохую линейность и полосу пропускания (до 90 Гц), не только при коэффициенте усиления 1, но и значительно более высоком (1000 и выше).

Типовое напряжение шумов в диапазоне частот от 20 до 20000 Гц находится в пределах 0,4 мкВ. Отечественные аналоги: КР1434УД1А и обновленная модификация К157У Д3. Проблема в том, что сейчас их трудно найти на российских прилавках и они более дорогие.

Lnk305gn как проверить работоспособность

Similar Part No. — LNK305GN

Similar Description — LNK305GN

The company was founded in 1988 and is headquartered in San Jose, California. Power Integrations provides a wide range of power conversion solutions including integrated circuits (ICs), capacitors, and diodes.

Its products are used in a variety of applications such as consumer electronics, lighting, renewable energy, and industrial equipment.

Power Integrations is known for its expertise in power conversion technology and its ability to deliver highly efficient and reliable products.

The company has a strong focus on innovation and has been awarded numerous patents for its products and technology.

Power Integrations’ products are designed to meet the growing demand for energy-efficient solutions that help reduce carbon emissions and protect the environment.

The company’s technology is widely used in various applications, and it has a strong presence in the global market.

Power Integrations works closely with its customers to provide customized solutions and support their needs.

The company is committed to providing sustainable products and services that contribute to a better and more sustainable world.

Как проверить микроконтроллер на работоспособность

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Важно помнить, что подаваемое на микросхему (микроконтроллер) напряжение не должно превышать норму или, наоборот, быть меньше необходимого уровня. Предварительную проверку можно провести на специально подготовленной проверочной плате.

Нередко после тестирования микросхемы приходится удалять некоторые ее радиоэлементы. При этом каждый из узлов должен быть проверен отдельно.

Работоспособность транзисторов

Перед проверкой радиодетали мультиметром, не выпаивая, нужно обязательно определить, к каким из двух типов относится транзистор — полевым или биполярным. Если к первым, то можно применять следующий способ проверки:

1. Установить прибор в режим «прозвонки», а затем использовать красный щуп, подключая его к проверяемому элементу. Другой — черный — щуп должен быть приставлен к выводу коллектора.
2. Сразу после выполнения этих несложных действий на экране устройства появится число, которое будет обозначать пробивное напряжение. Аналогичный уровень можно будет увидеть и при проведении «прозвона» электрической цепи, заключенной между эмиттером и базой. Важно при этом не перепутать щупы: красный должен соприкасаться с базой, а черный — с эмиттером.
3. Далее можно проверять все эти же выходы транзистора, но уже в обратном подключении: нужно будет поменять местами красный и черный щупы. Если транзистор работает хорошо, то на экране мультиметра должна быть показана цифра «1″, которая говорит о том, что сопротивление в сети является бесконечно большим.

Если транзистор является биполярным, то щупы должны меняться местами. Разумеется, цифры на экране прибора в этом случае будут обратные.

Конденсаторы, резисторы и диоды

Работоспособность конденсатора микросхемы также проверяется путем прикладывания щупов к его выходам. За очень короткий промежуток времени значение показываемого прибором сопротивления должно увеличиться от нескольких единиц до бесконечности. При изменении мест щупов должен наблюдаться тот же самый процесс.

Три варианта действий

Проверка микросхем – достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов. Однако даже в такой ситуации есть несколько способов проверки:

1. внешний осмотр. Внимательно изучив каждый элемент микросхемы, можно обнаружить дефект (трещины на корпусе, прогар контактов и т.п.);
2. проверка питания мультиметром. Иногда проблема кроется в коротком замыкании со стороны питающего элемента, его замена может помочь исправить ситуацию;
3. проверка работоспособности. Большинство микросхем имеют не один, а несколько выходов, потому нарушение в работе хотя бы одного из элементов приводит к отказу всей микросхемы.

Самыми простыми для проверки являются микросхемы серии КР142. На них имеется всего три вывода, поэтому при подаче на вход любого уровня напряжения, на выходе мультиметром проверяется его уровень и делается вывод о состоянии микросхемы.

Следующими по сложности проверки являются микросхемы серии К155, К176 и т.п. Для проверки нужно использовать колодку и источник питания с конкретным уровнем напряжения, подбираемым под микросхему. Так же как и в случае с микросхемами серии КР142, мы подаем сигнал на вход и контролируем его уровень на выходе с помощью мультиметра.

Лучшие ответы

A:

Подать питание на 11 и 4 вывод, на 9 и 13 подключить через 10мкф наушники, например, — и прикоснутся к 5,6 и 3,2 ножкам -если мс рабочая в наушниках будет фон 50Гц . Так я проверял эту мс лет 20 назад-самый простой способ, наверно.

эль кункин:

заменой только—————панельку впаяй и втыкай микруху————ну или если есть генератор осцильник мозги тогда проще

Георгий Глурджидзе:

Технарь:

Андрей Нечаев:

Можно тестер скидать для проверки ОУ . Можно Усилитель для наушников собрать на макетке . R1 R2 усиление усилителя .

Применение специального тестера

Для более сложных проверок нужно пользоваться специальным тестером микросхем, который можно приобрести или сделать своими руками. При прозвонке отдельных узлов микросхемы на экран дисплея будут выводиться данные, анализируя которые можно прийти к выводу об исправности или неисправности элемента.

Стоит не забывать, что для полноценной проверки микросхемы нужно полностью смоделировать ее нормальный режим работы, то есть обеспечить подачу напряжения нужного уровня. Для этого проверку стоит проводить на специальной проверочной плате.

Зачастую, осуществить проверку микросхемы, не выпаивая элементы, оказывается невозможным, и каждый из них должен прозваниваться отдельно. О том, как прозвонить отдельные элементы микросхемы после выпаивания будет рассказано далее.

Особенности транзисторов

Сегодня, существует довольно много разновидностей транзисторов. Для каждого из этих типов есть своя инструкция как проверить транзистор. Среди них можно встретить и самые простые биполярные, и различные сложные составные (состоящие из нескольких деталей) приборы.

Выводы, соответственно, у различных типов транзисторов, тоже называются по-разному. Так, у биполярных это «эмиттер», «база» и «коллектор», а у униполярных, или полевых транзисторов, они именуются «исток», «затвор» и «сток».

Также есть и так называемый «IGBT» транзистор, Это биполярный транзистор с изолированным затвором. Этот прибор, сочетает в себе некоторые свойства полевых и биполярных транзисторов.

• Биполярный;
• Биполярный с изолированным затвором;
• Составной;
• Однопереходный;
• Полевой (униполярный);
• Полевой с изолированным индуцированным затвором;
• Полевой с изолированным затвором в виде p-n перехода;

Полевые транзисторы с изолированным затвором, ещё называют металл-оксид-полупроводниковыми (МОП-транзисторами).

• Естественно что каждая разновидность транзисторов имеет свои особенности конструкции и, как следствие, характерное применение.
• Каждый транзистор имеет свою методику проверки.
• Естественно, те типы транзисторов, которые применяются наиболее часто, наиболее часто, приходится проверять на исправность.

Конденсаторы, резисторы и диоды

Исправность конденсатора проверяется путем подключения щупов мультиметра к его выводам. В течение секунды сопротивление вырастет от единиц Ом до бесконечности. Если поменять местами щупы, то эффект повторится.

Чтобы убедиться в исправности резистора, достаточно замерить его сопротивление. Если оно отлично от нуля и меньше бесконечности, значит, резистор исправен.

Проверка диодов из микросхемы достаточно проста. Измерив сопротивление между анодом и катодом в прямой и обратной последовательности (меняя местами щупы мультиметра), убеждаемся, что в одном случае одно находится на уровне нескольких десятков-сотен Ом, а в другом – стремится к бесконечности (единица в режиме «прозвонки» на дисплее).

Индуктивность и тиристоры

Проверка катушки на обрыв осуществляется замером ее сопротивления мультиметром. Элемент считается исправным, если сопротивление меньше бесконечности. Надо заметить, что не все мультиметры способны проверять индуктивность.

Проверка тиристора происходит следующим образом. Прикладываем красный щуп к аноду, а черный – к катоду. В окошке мультиметра должно отобразиться бесконечное сопротивление.

После этого управляющий электрод соединяем с анодом, наблюдая за падением сопротивления на дисплее мультиметра до сотен Ом. Управляющий электрод открепляем от анода – сопротивление тиристора не должно измениться. Так ведет себя полностью исправный тиристор.

Стабилитроны, шлейфы/разъемы

Для тестирования стабилитрона понадобится блок питания, резистор и мультиметр. Соединяем резистор с анодом стабилитрона, через блок питания подаем напряжение на резистор и катод стабилитрона, плавно поднимая его.

На дисплее мультиметра, подключенного к выводам стабилитрона, мы можем наблюдать плавный рост уровня напряжение. В определенный момент напряжение перестает расти, независимо от того, увеличиваем ли мы его блоком питания. Такой стабилитрон считается исправным.

Для проверки шлейфов необходимо прозвонить контакты мультиметром. Каждый контакт с одной стороны должен звониться с контактом с другой стороны в режиме «прозвонки». В случае если один и тот же контакт звонится сразу с несколькими – в шлейфе/разъеме короткое замыкание. Если не звонится ни с одним – обрыв.

Иногда неисправность элементов можно определить визуально. Для этого придется внимательно осмотреть микросхему под лупой. Наличие трещин, потемнений, нарушений контактов может говорить о поломке.

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе.

Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме.

Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера.

Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей.

В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Микросхемы LNK304-306 предназначены для работы в маломощных сетевых источниках питания без гальванической развязки, практически являются более современной заменой блокам питания с линейным стабилизато­ром напряжения с гасящей избыток напря­жения емкостью.

Особенностями ИМС LNK304-306 являе­тся: минимальное количество навесных компонентов; мягкий запуск; работа на частоте 66 кГц; точное ограничение выходного тока; встроенная модуляция частоты генерации; низкое потребление; возможность работы без нагрузки.

Микросхемы выпускаются в корпусах: DIP8 и SMD8 без 6-го вывода (рис.1). Структурная схема микросхем показана на рис.2. Она содержит N-канальный МОП- транзистор и контроллер управления этим Стабилизация выходного напряжения осуществляется за счет запрещения включения транзистора микросхемы на некоторое время, т.е. осуществляется пропуск одного или нескольких циклов работы преобразователя. В этом существенное отличие преобразователей на микросхемах Link Switch-TN от аналогичных устройств, использующих широтно-импульсную модуляцию.

Заявленные производителем возмож­ности источников питания на основе микросхем LNK304-306:

• Выгодная замена линейных/емкостных источников питания.
• Минимальная стоимость и число компонентов.
• Встроенные схемы защиты от короткого замыкания с автоматическим перезапус­ком, перегрева и защиты от обрыва цепи обратной связи.
• Работа на частоте 66 кГц с точным порогом тока, что позволяет использовать недорогую индуктивность 1 мГн при токах нагрузки до 120 мА.
• Высокая температурная стабильность
• Высокое напряжение пробоя 700В.
• Широкий частотный диапазон.
• Работа схемы ограничения тока с подав­лением пульсаций.
• Широкий диапазон входного напряжения (-85…265В).
• Более высокий КПД. по сравнению с пассивными схемами.
• Поддержка SMD-технологии
• Собственное потребление не более 50/80 мВт при входном переменном напряжении 115/230В без нагрузки.

На рисунке 3 показана схема блока питания на основе ИМС LNK304, обеспечивающий стабильное выходное напряжение 5,07 В при токе до 120 мА.

Переменное напряжение от электросети поступает на однополупериодный выпря­митель, состоящий из диодов D3, D4, конденсаторов С4, С5 и дросселя L2. Резистор RF1 является одновременно предохранителем и средством снижения зарядного тока через С4 и С5 при включении схемы в электросеть.

Чтобы схема могла работать и без нагрузки используется резистор R4.

Стабилизация организована подачей напряжения с выхода на вывод РВ через делитель, так чтобы при номинальном выходном напряжении на выводе РВ было 1,65В. Зависимость выходного напря­жения от резисторов R1 и R3:

Uвых = 1,65(1 +R1/R3)

На рисунке 4 пример монтажной схемы (показано без соблюдения масштаба).

Автор: Каравкин В.

Возможно, вам это будет интересно:

Постоянная ссылка на это сообщение: https://meandr.org/archives/32571

Способы проверки

Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов.

Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:

1. Внешний осмотр микросхемы. Если внимательно на нее посмотреть и изучить каждый элемент, то не исключено, что удастся найти какой-либо видимый дефект. Это может быть, например, перегоревший контакт (возможно, даже не один). Также при проведении внешнего осмотра микросхемы можно обнаружить трещину на корпусе. При таком способе проверки микросхемы нет необходимости пользоваться специальным устройством мультиметром. Если дефекты видны невооруженным глазом, можно обойтись и без приспособлений.
2. Проверка микросхемы с использованием мультиметра. Если причиной выхода из строя детали стало короткое замыкание, то можно решить проблему, заменив элемент питания.
3. Выявление нарушений в работе выходов. Если у микросхемы есть не один, а сразу несколько выходов, и если хотя бы один из них работает некорректно или вовсе не работает, то это отразится на работоспособности всей микросхемы.

Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Влияние разновидности микросхем

Сложность проверки во многом зависит не только от способа, но и от самих схем. Ведь эти детали электронно-вычислительных устройств хоть и имеют один и тот же принцип построения, но нередко сильно отличаются друг от друга.

Например:

1. Наиболее простыми для проверки являются схемы, относящиеся к серии «КР142″. Они имеют только 3 вывода, следовательно, как только на один из входов подается какое-либо напряжение, можно использовать проверяющий прибор на выходе. Сразу же после этого можно делать выводы о работоспособности.
2. Более сложными типами являются «К155″, «К176″. Чтобы их проверить, приходится применять колодку, а также источник тока с определенным показателем напряжения, который специально подбирается под микросхему. Суть проверки такая же, как и в первом варианте. Необходимо лишь на вход подать напряжение, а затем посредством мультиметра проверить показатели на выходе.
3. Если же необходимо провести более сложную проверку — такую, для которой простой мультиметр уже не годится, на помощь радиоэлектронщикам приходят специальные тестеры для схем. Способ называется прозвонить микросхему мультиметром-тестером. Такие устройства можно либо изготовить самостоятельно, либо купить в готовом виде. Тестеры помогают определить, работает ли тот или иной узел схемы. Данные, получаемые при проведении проверки, как правило, выводятся на экран устройства.

Основные параметры

Если внимательно посмотреть на электрические характеристики К157УД2, то можно заметить, что по быстродействию данная микросхема не для использования в аудиоустройствах. Так, наибольшая скорость нарастания напряжения на её выходе 0,5 В/мкс, что сопоставимо выходному сигналу на уровне примерно до 10 В/8 кГц. В реальной жизни он будет еще ниже. Но для своего времени это был тоже неплохой показатель.

Максимальные значения

Приведём основные предельные значения параметров:

• максимальное питание (Uпит) до ±18 В;
• выходное напряжение (Uвых макс.) до ± 13 В (при Uпит = ± 15 В);
• напряжение смещения нуля (U см) до ± 13 В;
• ток потребления (I пот) до 7 мА;
• ток короткого замыкания (I кз) до 45 мА;
• частота среза (f срз) от 1 МГц;
• коэффициент усиления (KуU): не менее 50000 (при f =0… 50 Гц) и 800 (при f =20 кГц);
• скорость нарастания на выходе (VUвых) не менее 0,5 В/мкс.

Превышение предельно допустимых значений может привести к выходу устройства из строя.

Типовая величина напряжения шумов, используемых на входе данного ОУ (в диапазоне частот от 20 до 20000 Гц) составляет не более 1,6 мкВ.

Аналоги

Считается, что импортный аналог у К157УД2 — это LM301. Но, во первых, у данной микросхемы 8 выводов, вместо 14. Поэтому для замены придётся искать два таких устройства. Во вторых, их будет очень трудно найти в наших магазинах.

Чем еще можно заменить К157УД2 ? Хорошей альтернативой для этого устройства можно cчитать новые микросхемы серии LME49XXX. Если точнее, то в большинстве случаев подойдут: LME49720, LME49860 и LM4562. Они очень похожи по своим характеристикам с рассматриваемой, имеют неплохую линейность и полосу пропускания (до 90 Гц), не только при коэффициенте усиления 1, но и значительно более высоком (1000 и выше).

Типовое напряжение шумов в диапазоне частот от 20 до 20000 Гц находится в пределах 0,4 мкВ. Отечественные аналоги: КР1434УД1А и обновленная модификация К157У Д3. Проблема в том, что сейчас их трудно найти на российских прилавках и они более дорогие.

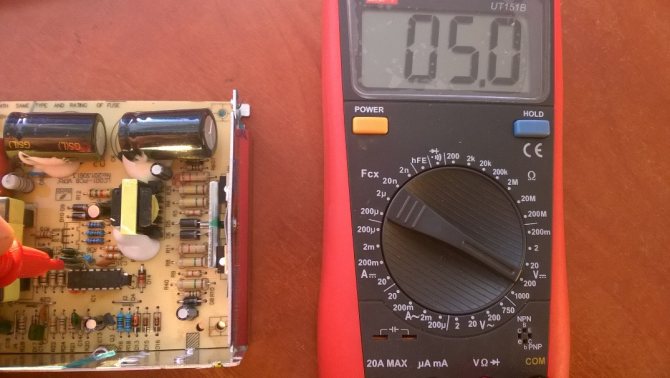

Lnk305gn как проверить работоспособность

Широтно–импульсные преобразователи являются конструктивной частью импульсных блоков питания электронных устройств. Разберем, как проверить ШИМ контроллер с применением мультиметра, на примере материнской платы компьютера.

Проверка на материнской плате

Итак, при включении питания платы, срабатывает защита. В первую очередь, необходимо проверить мультиметром сопротивление плеч стабилизатора.

Для этих целей также может быть использован тестер радиодеталей. Если одно из них показывает короткое замыкание, то есть, измеренное сопротивление составляет меньше 1 Ома, значит, пробит один из ключевых полевых транзисторов.

Выявление пробитого транзистора в случае, если стабилизатор однофазный, не составляет труда – неисправный прибор при проверке мультиметром показывает короткое замыкание. Если схема стабилизатора многофазная, а именно так питается процессор, имеет место параллельное включение транзисторов. В этом случае, определить поврежденный прибор можно двумя путями:

1. произвести демонтаж транзистора и проверить мультиметром сопротивление между его выводами на предмет пробоя;
2. не выпаивая транзисторы, замерить и сравнить сопротивление между затвором и истоком в каждой из фаз преобразователя. Поврежденный участок определяется по более низкому значению сопротивления.

Второй способ работает не во всех случаях. Если пробитый элемент определить не удалось, придется все же выпаять транзистор.

Далее производится замена поврежденного транзистора, а также, установка на место всех выпаянных в процессе диагностики радиоэлементов. После этого можно попытаться запустить плату.

Первое включение после ремонта лучше выполнить, сняв процессор и выставив соответствующие перемычки. Если первый запуск был успешным, можно проводить тест с нагрузкой, контролируя температуру мосфетов.

Неисправности ШИМ контроллера могут проявляться так же, как и пробой мосфетов, то есть уходом блока питания в защиту. При этом проверка самих транзисторов на пробой результата не дает.

Кроме этого, следствием нарушения функций ШИМ контроллера может быть отсутствие выходного напряжения или его несоответствие номинальной величине. Для проверки ШИМ контроллера следует вначале изучить его даташит. Наличие высокочастотного напряжения в импульсном режиме, при отсутствии осциллографа, можно определить, используя тестер кварцев на микроконтроллере.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе.

Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме.

Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера.

Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей.

В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Широтно–импульсные преобразователи являются конструктивной частью импульсных блоков питания электронных устройств. Разберем, как проверить ШИМ контроллер с применением мультиметра, на примере материнской платы компьютера.

Проверка на материнской плате

Итак, при включении питания платы, срабатывает защита. В первую очередь, необходимо проверить мультиметром сопротивление плеч стабилизатора.

Для этих целей также может быть использован тестер радиодеталей. Если одно из них показывает короткое замыкание, то есть, измеренное сопротивление составляет меньше 1 Ома, значит, пробит один из ключевых полевых транзисторов.

Выявление пробитого транзистора в случае, если стабилизатор однофазный, не составляет труда – неисправный прибор при проверке мультиметром показывает короткое замыкание. Если схема стабилизатора многофазная, а именно так питается процессор, имеет место параллельное включение транзисторов. В этом случае, определить поврежденный прибор можно двумя путями:

1. произвести демонтаж транзистора и проверить мультиметром сопротивление между его выводами на предмет пробоя;
2. не выпаивая транзисторы, замерить и сравнить сопротивление между затвором и истоком в каждой из фаз преобразователя. Поврежденный участок определяется по более низкому значению сопротивления.

Второй способ работает не во всех случаях. Если пробитый элемент определить не удалось, придется все же выпаять транзистор.

Далее производится замена поврежденного транзистора, а также, установка на место всех выпаянных в процессе диагностики радиоэлементов. После этого можно попытаться запустить плату.

Первое включение после ремонта лучше выполнить, сняв процессор и выставив соответствующие перемычки. Если первый запуск был успешным, можно проводить тест с нагрузкой, контролируя температуру мосфетов.

Неисправности ШИМ контроллера могут проявляться так же, как и пробой мосфетов, то есть уходом блока питания в защиту. При этом проверка самих транзисторов на пробой результата не дает.

Кроме этого, следствием нарушения функций ШИМ контроллера может быть отсутствие выходного напряжения или его несоответствие номинальной величине. Для проверки ШИМ контроллера следует вначале изучить его даташит. Наличие высокочастотного напряжения в импульсном режиме, при отсутствии осциллографа, можно определить, используя тестер кварцев на микроконтроллере.

Признаки неисправности, их устранение

Перейдем к рассмотрению конкретных признаков неисправностей ШИМ контроллера.

Остановка сразу после запуска

Импульсный модулятор запускается, но сразу останавливается. Возможные причины: разрыв цепи обратной связи; блок питания перегружен по току; неисправны фильтровые конденсаторы на выходе.

Поиск проблемы: осмотр платы, поиск видимых внешних повреждений; измерение мультиметром напряжения питания микросхемы, напряжения на ключах (на затворах и на выходе), на выходных емкостях. В режиме омметра мультиметром надо измерить нагрузку стабилизатора, сравнить с типовым значением для аналогичных схем.

Импульсный модулятор не стартует

Возможные причины: наличие запрещающего сигнала на соответствующем входе. Информацию следует искать в даташите соответствующей микросхемы. Неисправность может быть в цепи питания ШИМ контроллера, возможно внутренне повреждение в самой микросхеме.

Шаги по определению неисправности: наружный осмотр платы, визуальный поиск механических и электрических повреждений. Для проверки мультиметром делают замер напряжений на ножках микросхемы и проверку их соответствия с данными в даташит, в случае необходимости, надо заменить ШИМ контроллер.

Проблемы с напряжением

Выходное напряжение существенно отличается от номинальной величины. Это может происходить по следующим причинам: разрыв или изменение сопротивления в цепи обратной связи; неисправность внутри контроллера.

Поиск неисправности: визуальное обследование схемы; проверка уровней управляющих и выходных напряжений и сверка их значений с даташит. Если входные параметры в норме, а выход не соответствует номинальному значению – замена ШИМ контроллера.

Отключение блока питания защитой

При запуске широтно-импульсного модулятора, блок питания отключается защитой. При проверке ключевых транзисторов короткое замыкание не обнаруживается. Такие симптомы могут свидетельствовать о неисправности ШИМ контроллера или драйвера ключей.

В этом случае нужно произвести замер сопротивлений между затвором и истоком ключей в каждой фазе. Заниженное значение сопротивления может указывать на неисправность драйвера. При необходимости делается замена драйверов.

Микросхемы фирмы «Link Switch — TN» LNK304-306 предназначены для работы в маломощных сетевых источниках питания без гальванической развязки, практически являются более современной заменой блокам питания с линейным стабилизато­ром напряжения с гасящей избыток напря­жения емкостью.

Особенностями ИМС LNK304-306 являе­тся: минимальное количество навесных компонентов; мягкий запуск; работа на частоте 66 кГц; точное ограничение выходного тока; встроенная модуляция частоты генерации; низкое потребление; возможность работы без нагрузки.

Микросхемы выпускаются в корпусах: DIP8 и SMD8 без 6-го вывода (рис.1). Структурная схема микросхем показана на рис.2. Она содержит N-канальный МОП- транзистор и контроллер управления этим Стабилизация выходного напряжения осуществляется за счет запрещения включения транзистора микросхемы на некоторое время, т.е. осуществляется пропуск одного или нескольких циклов работы преобразователя. В этом существенное отличие преобразователей на микросхемах Link Switch-TN от аналогичных устройств, использующих широтно-импульсную модуляцию.

Заявленные производителем возмож­ности источников питания на основе микросхем LNK304-306:

• Выгодная замена линейных/емкостных источников питания.
• Минимальная стоимость и число компонентов.
• Встроенные схемы защиты от короткого замыкания с автоматическим перезапус­ком, перегрева и защиты от обрыва цепи обратной связи.
• Работа на частоте 66 кГц с точным порогом тока, что позволяет использовать недорогую индуктивность 1 мГн при токах нагрузки до 120 мА.
• Высокая температурная стабильность
• Высокое напряжение пробоя 700В.
• Широкий частотный диапазон.
• Работа схемы ограничения тока с подав­лением пульсаций.
• Широкий диапазон входного напряжения (-85…265В).
• Более высокий КПД. по сравнению с пассивными схемами.
• Поддержка SMD-технологии
• Собственное потребление не более 50/80 мВт при входном переменном напряжении 115/230В без нагрузки.

На рисунке 3 показана схема блока питания на основе ИМС LNK304, обеспечивающий стабильное выходное напряжение 5,07 В при токе до 120 мА.

Переменное напряжение от электросети поступает на однополупериодный выпря­митель, состоящий из диодов D3, D4, конденсаторов С4, С5 и дросселя L2. Резистор RF1 является одновременно предохранителем и средством снижения зарядного тока через С4 и С5 при включении схемы в электросеть.

Чтобы схема могла работать и без нагрузки используется резистор R4.

Стабилизация организована подачей напряжения с выхода на вывод РВ через делитель, так чтобы при номинальном выходном напряжении на выводе РВ было 1,65В. Зависимость выходного напря­жения от резисторов R1 и R3:

Проверка микросхем мультиметром: инструкция и советы

Чтобы проверить микросхему радиолюбители используют такие устройства, как мультиметры, специальные тестеры, осциллографы. Однако в простых случаях вполне можно и без всего вышеперечисленного. Для успешной проверки необходимо хотя бы примерно знать устройство микросхемы, какие сигналы и напряжения должны поступать на ее входы и формироваться на ее выходах. Рассмотрим вероятные сценарии проведения проверочных работ.

Способы проверки

Существует несколько способов, позволяющих проверить микросхему на работоспособность.

Внешний осмотр

Если микросхема установлена на плате и выпаивать ее нежелательно, то необходимо осуществить ее визуальный осмотр. При внимательном изучении можно обнаружить очевидные дефекты. Таковыми могут быть перегоревшие контакты, обгоревшие и отпавшие провода, трещины на корпусе, обгоревшие обвесные компоненты. Если видимых повреждений не обнаружено, необходимы более сложные действия.

Проверка работоспособности с помощью мультиметра

Следующий шаг проверки – диагностика цепей питания системы. Для этой цели используется мультиметр. Для уточнения выводов питания рекомендуется заглянуть в datasheet на микросхему. Плюс в нем обозначается как VCC+, минус – VCC-, общий провод – GND. Минусовый щуп мультиметра подводится к минусу устройства, плюсовой щуп – к плюсу. Если напряжение соответствует норме для данной системы, то цепи питания устройства являются рабочими. Если обнаружены проблемы, то цепь питания отпаивают и проверяют ее исправность. Если она исправна, то проблема заключается в самой микросхеме.

Выявление нарушений в работе выходов

Если микросхема имеет несколько выходов и хотя бы один из них неработоспособен или функционирует некорректно, вся схема не сможет выполнять назначенные функции.

Проверку выходов мультиметром начинают с измерения напряжения на выводе интегрированного в микросхему источника опорного напряжения Vref. Его номинальное напряжение указывается в сопроводительных документах на устройство. На этом выводе должно присутствовать постоянное напряжение установленной величины. Если напряжение ниже или выше этого значения, то внутри устройства происходят нештатные процессы.

Если в микросхеме присутствует времязадающая RC-цепь, то на ней в рабочем режиме должны происходить колебания. В даташите указывается вывод, на котором предусмотрены такие колебания. Проверочные работы в данном случае осуществляют с помощью осциллографа. Его общий щуп устанавливается на минус питания, измерительный щуп – на RC-вывод. Если при проведении измерений обнаруживаются колебания установленной формы, то устройство исправно. Отсутствие колебаний или их неправильная форма свидетельствуют о проблемах в микросхеме или времязадающих элементах.

Если микросхема выполняет функции управляющего компонента, то на выходном управляющем выводе (или нескольких) должны присутствовать соответствующие сигналы. По datasheet определяют, какой вывод является управляющим. Вывод или выводы проверяют с помощью осциллографа таким же способом, как времязадающие RC-цепи. Если сигнал на этих выводах присутствует и соответствует заданной форме, то данная микросхема является полностью работоспособной. Если же сигнал отсутствует или его форма отличается от нормальной, необходимо проверить управляемую цепь, так как причиной неисправности может быть именно она. Если управляемая цепь исправна, то микросхема неработоспособна и ее необходимо заменить.

Влияние разновидности микросхем на способы проверки

Способ и сложность проверочных работ во многом зависит от типа схемы:

• Самые простые для проверки мультиметром являются микросхемы серии КР 142, имеющие три вывода. Проверка осуществляется подачей напряжения на вход и его измерением на выходе. На основании этих измерений делается вывод об исправности системы.
• Более сложные для проверки – микросхемы серий К 155, К 176. Для проверочных мероприятий понадобятся: колодка и источник питания с определенным уровнем напряжения, который подбирается под конкретную систему. На вход подается сигнал, контролируемый на выходе с помощью мультиметра.
• При необходимости проведения более сложных проверок используют не мультиметры, а специальные тестеры, которые можно собрать самостоятельно или купить в магазине радиоэлектроники. Тестеры позволяют проверить прозвонкой исправность отдельных узлов схемы. Данные проверки обычно отображаются на экране тестера, что позволяет сделать вывод о работоспособности отдельных элементов устройства.

При проведении проверок работоспособности микросхемы необходимо смоделировать нормальный режим ее работы. Для этого подаваемое напряжение должно соответствовать нормальному уровню, который соответствует конкретной системе. Проверять микросхемы на исправность рекомендуется на специальных проверочных платах.

Помогите восстановить машинку GORENJE W76Z23NS PS1031120

Перепаял обугленную микросхему LNK 305 GN на LNK 305 PN (проблема осталась та же.)

Как проверить шим контроллер мультиметром

Вот и пришло время для первой прошивки. Данная прошивка является тестовой. Она не производит ни каких полезных действий, кроме дрыганья ножками по определенному алгоритму. Этой прошивкой можно проверить работоспособность всего микроконтроллера и портов ввода-вывода в частности.

Чтобы проверить микроконтроллер необходимо загрузить прошивку и посмотреть, что происходит на ножках. Без резистора проверять не стоит — можно спалить порт ввода-вывода. Микроконтроллер работает от внутреннего генератора, поэтому нет необходимости во внешнем кварце.

Ножки 9 и 10 подключение внешнего кварца не задействованы, на случай если там окажется внешний кварц. Также не задействованы ножки 1 сброс и 21 опорное напряжение для АЦП. Проверить работоспособность можно двумя способами смотри рисунок — смотреть изменение уровня сигналов относительно земли GND или относительно ножки питания VCC.

HEX V1. Тестовая прошивка для микроконтроллера ATTiny Алгоритм работы прошивки ATTiny показан на картинке микроконтроллер установлен на макетной плате ATTiny, описанной ранее. Микроконтроллер работает от внутреннего генератора, поэтому нет необходимости во внешнем. Ножки 4 и 5 подключение внешнего кварца не задействованы на случай если там окажется внешний кварц. Также не задействована ножка 1 сброс. Проверить работоспособность можно двумя способами — смотреть изменение уровня сигналов относительно земли GND и относительно ножки питания VCC.

Фьюзы для тестовой прошики ATTiny Алгоритм работы прошивки ATTiny13 показан на картинке микроконтроллер установлен на макетной плате ATTiny13, описанной ранее.

Микроконтроллер работает от внутреннего генератора внешний большая роскошь для этого микроконтроллера, поэтому даже не рассматриваем.

Естественно, не задействована ножка 1 сброс. Проверяем работоспособность так же, как и у предыдущих микроконтроллеров. Для того чтобы проконтролировать наличие такого состояния можно воспользоваться резисторным делителем. Не задумывался. Боялся всегда о потере всего МК. Если так , то эти тесты не так уж и бессмысленны как покажется вначале. Нет ли ошибок в Ваших Фьюзах?

Постом позже я писал об этом. Возможно, Вы програмировали программой у которой эти галочки ставятся инверсно, не как в даташите. Если это так, то гдето рядом с галочками есть сноска об этом сообщающая. Добрый день не подскажите в чем может быть проблема. В чем может быть проблема? Заранее спасибо. Галочку тормоз ставили? Провода программатора не слишком длинные? Питание нормальное? Как другие микроконтроллеры себя ведут? GetChiper : uniprof последней версии?

Что самое интересное вчера под вечер он все таки заработал, ничего особого я не делал просто вкл и выкл его. Программа записалась, логика работы правильная. Честно говоря, с тини13 у меня тоже были аномалии. Бывало, также пропадала для программатора.

Прошивал другим. По состоянию фуза SPIEN сразу станет ясно, прямая или инверсная кодировка у вашей программы-программатора. Есть известная схема. Если в делителе в том что приведен выше два по одному килоому поставить двух цветный светодиод, либо два в параллель.

Но встречно. То в таком случае тест становится более информативным. При подаче логической единицы засветится красным. Z не горят оба. Логический ноль засветится зеленым. Подобную схему применяю давно. Эта схема проверена, информативна, надежна. И кстати, в той схеме которая выше, на Mega Аналогично можно делать. Можно взять одноцветные светодиоды. И включить их последовательно. В таком случае в Z горят оба. Логическая единица — горит верхний. Логический ноль — горит нижний. Ядра ведь похожие.

Заодно и с билдером поразбираюсь. Можно ли отладочную плату закрепить прямо на корпус разъёма DBF, а на этой плате произвести монтаж всех деталей COM программатора Громова и панельку для прошивки MK ATtiny13 чтобы избавиться от длинных шлейф проводов. На плату будет подаваться только питание 5v от отдельного блока питания. Вся конструкция будет подключаться к ПК с задней стороны для рошивки МК.

При тестировании МК-ов можно ли нагрузить светодиодами сразу все порты и как они будут загораться синхронно или хаотично?

Ну просто полно светодиодов и текстолита. В принципе можно, но нужно поставить к каждому светодиоду последовательно сопротивление побольше до 1кОм дабы не перегрузить микроконтроллер. Хотелось бы вариант прошивок для проверки всех портов МК и тактированием от внутреенего генератора. Заранее благодарен. Кроме тех, что идут на кварц, проверяются все. Как Вы установите фьюзы, от того генератора и будет работать прошивка в статье приведены фьюзы для работы с внутренним задающим генератором.

Про фьюзы я знаю, но в устройствах без кварца порты XTAL пожечь можно, а данными прошивками проверить нельзя. Так что чотелось бы вариант прошивок для проверки всех портов МК. За проделанную работу всеравно спасибо. Альтернативы пока не нашел. После прошивки достаточно просто подать питание на контроллер? А то я новую atmega8a прошил, а светодиоды не мигают. Фьюзы не трогал, оставил как были с завода. GetChiper МК новый…унипроф его нормально видит…показания на ножках 2,3, , сначала 0,05В и через сек 0,15В…На всех приблизительно равные показания….

GetChiper ДА…Проверил ним еще несколько источников питания показания точные…. GetChiper Может посоветуете какую то прошивку и какие ноги после прошивки звонить?

Прошейте и посмотрите как функционирует. GetChiper Устройство немного тяжеловато будет сделать, нет возможности за составляющими сганять Буду искать устройства и звонить ноги как нибуть судя по его работе. Для отправки комментария вам необходимо авторизоваться.

Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Вход через:.

I agree to my personal data being stored and used as per Privacy Policy. Iconic One Theme Powered by WordPress.

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 103 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

1. Искать на схеме электрической принципиальной.
2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Воскрешение микроконтроллера ATtiny2313 после «кривой» установки Fuse-битов

Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему. Проверка микросхем — это трудный, иногда невыполнимый процесс. Все дело в сложности микросхемы, которая состоит из огромного количества различных элементов. Есть три основных способа, как проверить микросхему, не выпаивая, мультиметром или без него:. Разумеется, самым простым способом проверки микросхемы является первый из вышеописанных: то есть осмотр детали. Для этого достаточно внимательно посмотреть сначала на одну ее сторону, а затем на другую, и попытаться заметить какие-то дефекты. Самый же сложный способ — проверка с помощью мультиметра.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Короткое замыкание.
3. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Как проверить микросхему на работоспособность мультиметром не выпаивая

Начнем с того, что микросхема микросхеме рознь и отличаются как по питающему напряжению, так и по функционалу логические элементы, триггеры, счетчики, генераторы, память, усилители, драйверы, компараторы, стабилизаторы, ШИМ и прочее а так-же могут выступать в роли мини компьютеров к примеру те-же stm32, atmel, pic и т. По сути — проверить можно что угодно, если знаешь как «оно» должно отреагировать на тот или иной сигнал, но иногда одного мультиметра просто не хватит, чтоб например проверить форму «пилообразного» сигнала или скважность выхода ШИМ. Для проверки микросхемы требуется подать напряжение на вход и на выходе его измерить мультиметром. Как мультиметром проверить на работоспособность микросхему? CEHR [8.

Вот и пришло время для первой прошивки. Данная прошивка является тестовой.

Проверка работоспособности портов AVR — DRIVE2

На собиралось несколько микроконтроллеров ATtiny13, ATtiny44 после разных опытов с подозрением на сожженный порт. Начал искать в интернете как можно их проверить. Нашел на одном сайте , как можно проверить работоспособность ног программным путем. Накидал схему.

схема проверки. Проверочный щуп нужен для соединения схемы с проверочной ногой МК.

Так как у автора не было прошивки на ATtiny44 прошивки, то написал свою под ATtiny44 и ATtiny13. Для проверки портов, МК нужно прошить выложенной в низу блога прошивкой. Фьюзы по умолчанию. Нога Reset не проверяется и во фьюзах не отключена. Но если есть желание, то в программе предусмотрена проверка и этого порта. Стоит отключить его во фьюзах и все. Но если отключить Reset, то придется реанимировать МК с помощью доктора. Коротко о работе. Прошивка дергает положение всех ног на микроконтроллере одновременно, кроме питания и земли. Т.е. сначала выход -> вход -> положение Z. И так по кругу. При проверки выхода и входа, сделал не большие задержки, так как визуально видно если светодиод зажегся на выходе или входе, значит порт, соответственно на выход или вход работает. При работающем входе, подключённый светодиод к +5В анодом и катодом к проверяемой ножке МК, должен загореться, т.к. данная ножка МК в положении земли. Выход аналогично. Положение Z — тут уже другая история. Это положение ноги микроконтроллера когда она висит в воздухе. Т.е. не имеет положения.

При положении Z, если запитать данную схему от +5В, и подсоединить мультиметр на средний контакт как на видео, то на цешке должно быть напряжение в половину питающего напряжения. Если так, то порт полностью рабочий. Так как цешка не успевала уловить напряжение на ноге в положение Z, то увеличил задержку почти до двух секунд. На виде видно, что мультиметр справляется.

Файлы для скачивания (прошивка, плата)

4 года Метки: проверка на работспособность avr, работоспособность портов avr, порты avr

Как проверить работоспособность Atmega 328p?

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра. Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме. Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Прошивки представленные в этом разделе, или небольшие «рабочие лошадки» полезные при настройке макетов или весьма простые примеры программирования. Возможно, для некоторых начинающих программистов, доступные для скачивания здесь прошивки и их исходные послужат примерами, на базе которых они начнут свой путь. Быть может, кто-то из конструкторов, сочтёт эти прошивки весьма полезными при наладке макетов устройств.

Проверка работоспособности шим-контроллера.

Шим-контроллер считают «сердцем» источников питания, но предварительно нужно проверить и другие компоненты блока питания выполнив стандартную последовательность действий по ремонту блока питания (БП):

1) В выключен­ном состоянии источник внимательно осмотреть (особое внимание обра­тить на состояние всех электролитических конденсаторов — они не должны быть вздуты).

2) Проверить исправность предохранителя и элементов входного фильтра БП.
