Как подключить прибор 12в к сети 220в

Можно ли включить автомобильный электрочайник в розетку в квартире?

Как его можно подключить в квартире,или никак вообще? Просто он очень красивый))) Или из-за неудобства использования просто не стоит?

Только один раз.

Подключение электроприборов в автомобиле возможно (как правило) двумя способами:

1.Если прибор расчитан на 12 вольт, то напрямую (обычно через прикуриватель).

2.Если прибор расчитан на 220 вольт, то через преобразователь 12 вольт в 220 вольт.

В квартире всё точно так же, но с учётом, что основное напряжение 220 вольт.

Значит приборы расчитанные на 220 вольт подключаются напрямую, а расчитанные на 12 вольт — через преобразователь (адаптер, блок питания и аналогичные устройства).

И в первом и втором случае у преобразователей есть понятие мощности.

Дядюшка Ом вывел нам, простым смертным очень протую формулу для удобства (спасибо дядюшка ОМ).

Мощность прибора указанна на этикетке или в паспорте (да не своём, а прибора).

Сила тока (амперы или миллиамперы) умноженная на напряжение (вольты) равняется мощности (в ваттах или киловаттах).

Для наглядности пример.

Если чайник мощностью в 1000 ватт (для простоты подсчёта) расчитанный на 12 вольт подключить к бортовой сети автомобиля, он будет потреблять 1000/12=83 ампера.

Аккумулятор емкостью 60 ампер/часов он “высосет” за 83/60=0,72 часа (то есть за 43 минуты).

Это без потерь на сопротивление.

Этот же чайник можно подключить в сеть 220 вольт через преобразователь минимум на 1000 ватт (очень грамозкий ящик, да и цена такого устройства сопоставима с 10 чайниками).

Если чаник изначально расчитан на 220 вольт рабочего напряжения, то, как правило, мощность у них в пределах 1500-2500 ватт.

Что бы подключить его в автомобиьную сеть потребуется преобразователь именно на эту же мощность минимум.

Для наглядности возьмём 2000 ватт.

Разделим 2000 ватт на 12 вольт — получим 166 ампер. Такой ток (а это ооооочень много) выдержит разве что только питание стартера.

Обычная проводка для прикуривателя “вылетит” мгновенно.

Так что даже на адаптер заморчитваться смысла нет.

Так что используйте любое устройство именно в том режиме и по тому назначению, на которое оно расчитано.

Блоки питания для автомобильных компрессоров от сети

Для автокомпрессора требуется адаптер или, как его в народе называют, переходник. Он необходим для подключения аппарата к сети в 220 В. Именно посредством такого адаптера напряжение в 220 В переходит в 12 В.

Особенности

Блок питания для автомобильного компрессора от сети на 12 В подходит для подключения техники через стандартную сеть, которая используется в быту. Благодаря этому устройству появляется возможность использовать автомобильный прибор в гараже или даже в доме.

В конструкции мощных адаптеров есть радиатор охлаждения, изготовленный из алюминия. Там же установлен вентилятор типа того, что стоит в системном блоке компьютера.

Последний охлаждает устройство, обеспечивая долговечность прибору. При увеличении нагрузки он активируется, а когда она остается на нормальном уровне, остается незадействованным. Если говорить о максимальной отдаче тепла, то это идеальное решение.

На рынке можно найти недорогие блоки питания для компрессоров автомобильного типа. Как показала практика, они не работают, поскольку сила тока должна быть от 12 А. Вот почему при покупке подобного оборудования, обязательно нужно обратить внимание на технические характеристики.

Модели

Из коммерческих предложений можно выделить три варианта, которые были протестированы и зарекомендовали себя на практике.

B-Power 220V-1.2A/12V-12.5A-150W

Это довольно мощный агрегат, который призван преобразовывать напряжение 220 В в 12 В. У него присутствует гнездо под прикуриватель. Отличается модель наличием активного охлаждения. Подходит для пылесосов, небольших моек.

B-Power 220V-1.5A/12V-15A-180W

Устройство того же типа, которое используется для автомобильных пылесосов и компрессоров. А также в системе есть активное охлаждение.

B-Power 220V-2A/12V-20A-250W

Бытовой адаптер, способный преобразовать напряжение 220 В в 12 В. Производитель предусмотрел гнездо под прикуриватель и активное охлаждение.

Как сделать своими руками?

Как бы это странно ни звучало, но такой адаптер можно сделать своими руками. В качестве основы стоит взять блок питания от компьютера, мощность которого составляет 305 Вт. Там имеется выход на 12 В с 18 А. И для изготовления блока питания для автомобильного компрессора такой блок идеально подходит по техническим параметрам.

Дополнительно в магазине необходимо приобрести прикуриватель, желательно, чтобы он был с подсветкой, и выключатель.

Сначала ведется работа по сборке корпуса блока питания. Потребуется небольшой кусок ДСП, из этого материала будет выпиливаться корпус.

Лицевая и тыльная панель нашего адаптера вырезается из оцинкованного листа. На них закрепляют блок питания от компьютера.

Из оцинкованного листа вырезают лицевую и тыльную панели, на которые будут закреплены следующие элементы:

компьютерный блок питания;

Чтобы добавить самодельному изделию эстетический вид, стоит его покрасить. Для этого берем немного алкидной краски, которая продается в баллончиках, и покрываем детали корпуса. Когда краска высохнет, можно переходить к сборке.

Как подключить автокомпрессор к компьютерному блоку?

Если в быту потребовалось использовать автомобильный компрессор, то его можно подключить через блок питания старого компьютера, поскольку у него есть необходимое напряжение в 12 В.

Можно столкнуться с такой проблемой, что при извлечении блока питания и подключении его в сеть на 220 В ничего не произойдет, поскольку напряжение в клеммах будет отсутствовать. Проблема заключается в том, что потребуется имитировать включение компьютера. Можно изготовить небольшую перемычку из куска проволоки и соединить ей контакты на широкой шине. Теперь видно, что блок запускается без проблем.

Теперь присоединяем провода от компрессора к одной короткой шине. У нас работать в схеме должны черный и желтый провода. После таких несложных манипуляций компрессор заработал без проблем от сети 220 В.

Чтобы в дальнейшем использовать немного исправленный компрессор, необходимо задействовать дополнительные комплектующие. Если он нам пригодится для коллектора системы отопления в доме, тогда нам потребуется автомобильный ниппель и фитинг. Последний должен иметь выход на ½.

Стоит сказать, что мощности такого простого агрегата, как автомобильный компрессор, хватает даже на то, чтобы продуть контуры теплых полов в доме и не только. Некоторые умельцы используют агрегат для радиаторного отопления. Длина одного контура около 30-55 метров, и мощности компрессора вполне хватает для обслуживания подобной системы.

Очень важно понимать, что при слишком большой нагрузке на автомобильный компрессор есть вероятность перегрева, в результате чего он просто сгорит. Для этого рекомендуют включать его на 10-15 минут, и потом давать отдохнуть.

В принципе изготовить такое устройство самостоятельно своими руками не представляет труда. Нужно только убедиться, что все необходимое имеется под рукой. Никаких особенных знаний от человека не требуется, зато можно сэкономить собственные средства.

Если нет желания, возможности, или просто страшно экспериментировать, тогда лучше приобрести готовую модель адаптера или переходника для автомобильного компрессора – и не беспокоиться в дальнейшем о безопасности.

Как подключить шуруповерт 12в к сети 220в

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.


Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

  1. Надо подготовить зарядное устройство.
  2. Потребуется корпус аккумулятора.
  3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
  4. Паяльник.
  5. Припой.
  6. Изоляционная лента.
  7. Бокорезы.
  8. Мультиметр.
  9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

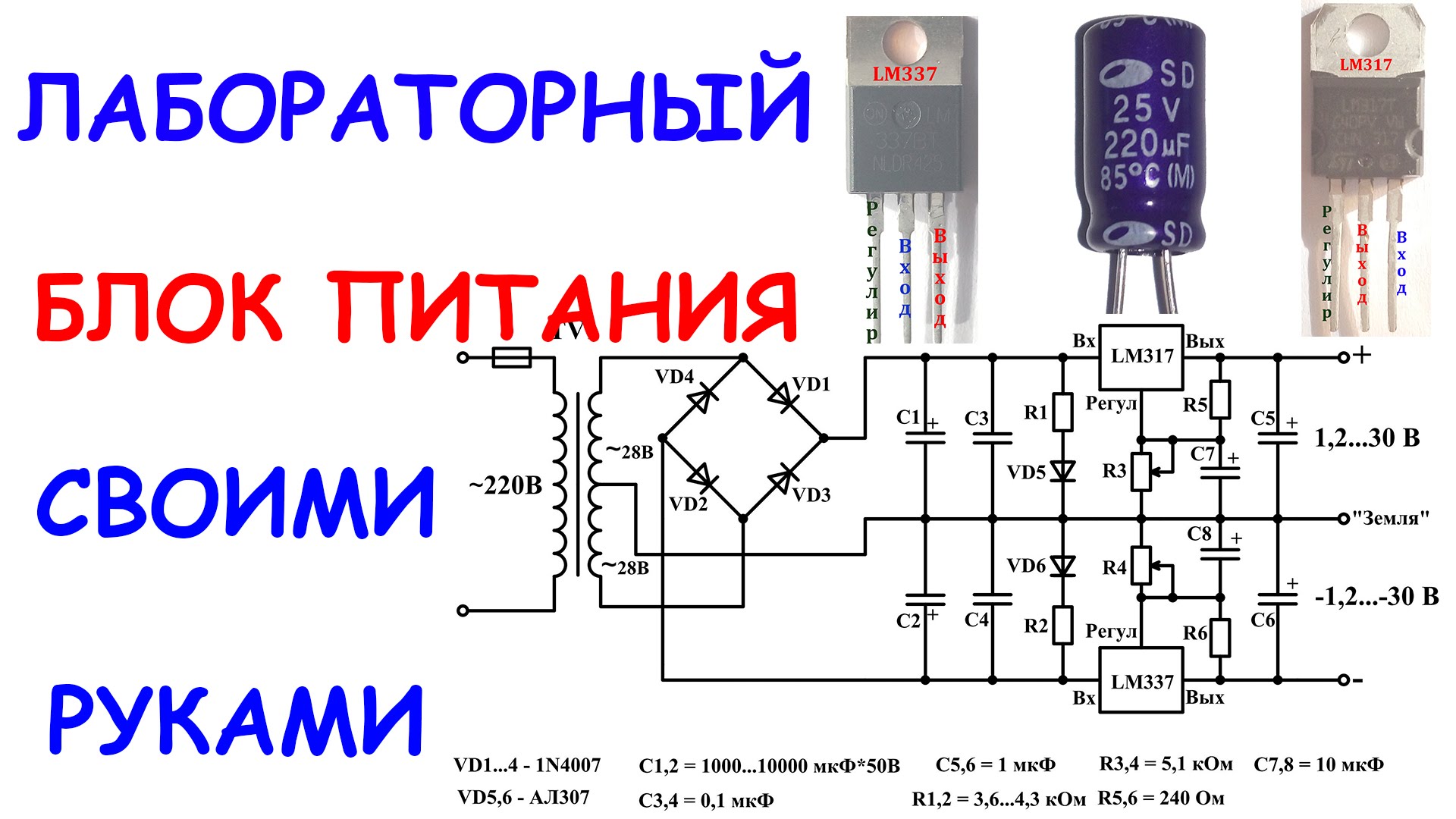

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

  • С корпуса зарядного устройства надо снять крышку.
  • В нём нужно проделать отверстие для подсоединяемого двужильного провода.
  • На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
  • Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
  • В нём делают отверстия для провода.
  • Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
  • После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

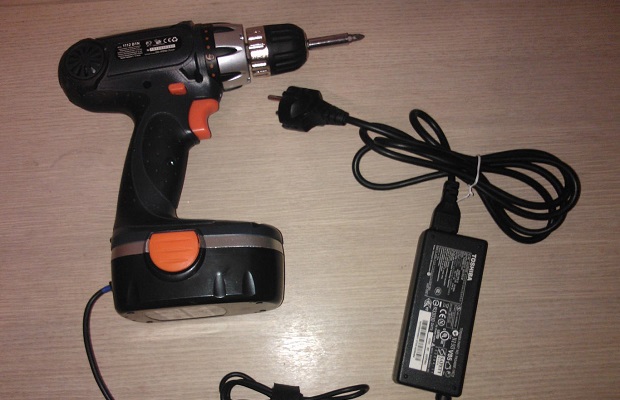

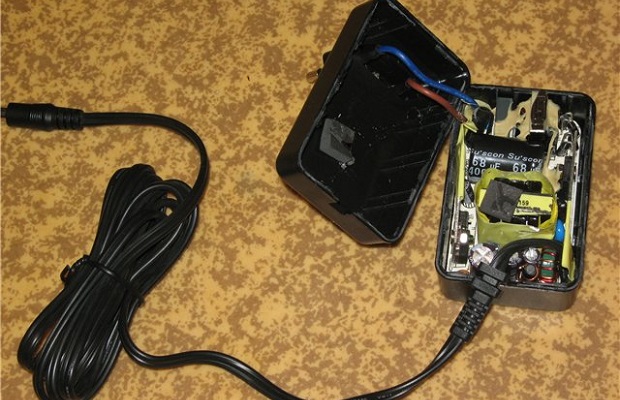

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

  1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
  2. Если необходимо, к нему нужно присоединить кабель нужной длины.
  3. Корпус инструмента нужно разобрать.
  4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
  5. Инструмент, после того, как его соберут, будет готов к работе.

Важно. После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.


Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

  • Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
  • Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
  • В корпусе надо проделать отверстие для вывода проводов.
  • Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
  • Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

  1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
  2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
  3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
  4. В корпусе инструмента нужно сделать отверстие для проводов.
  5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.


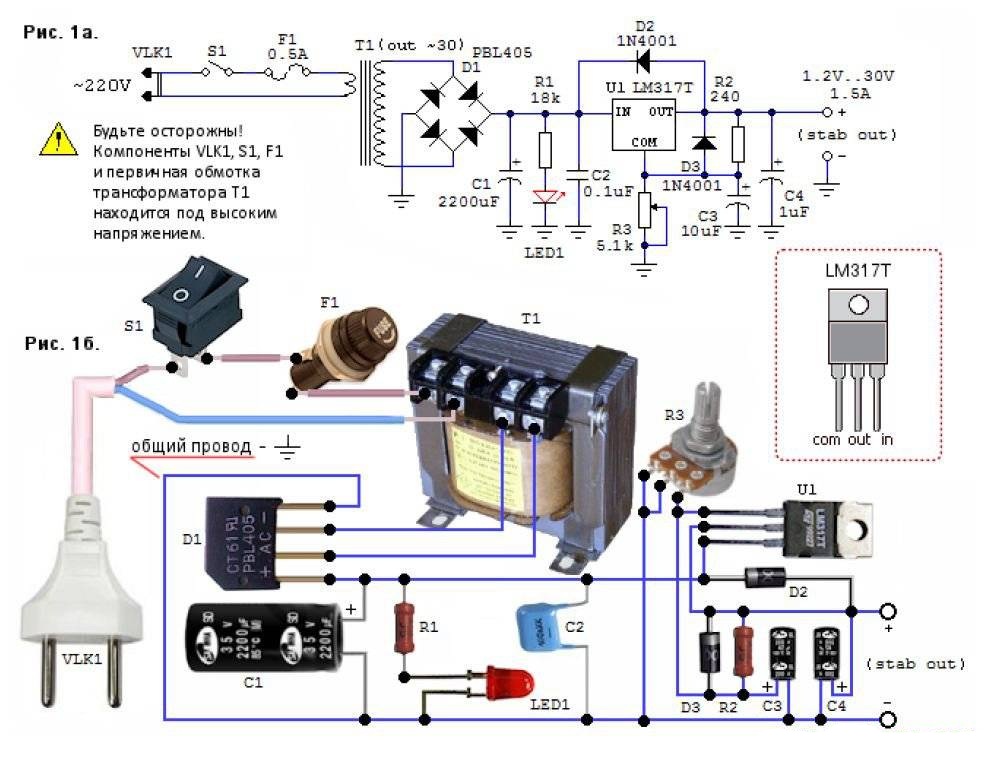

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

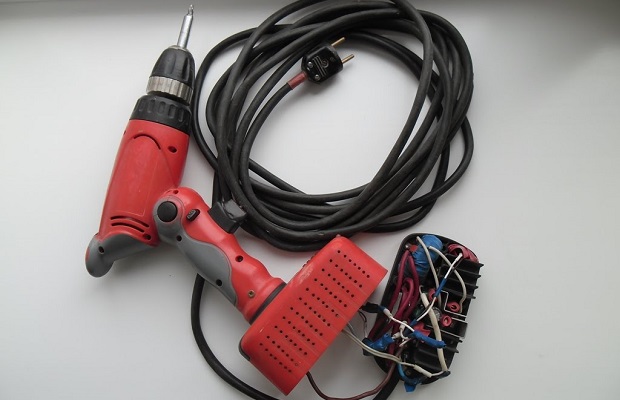

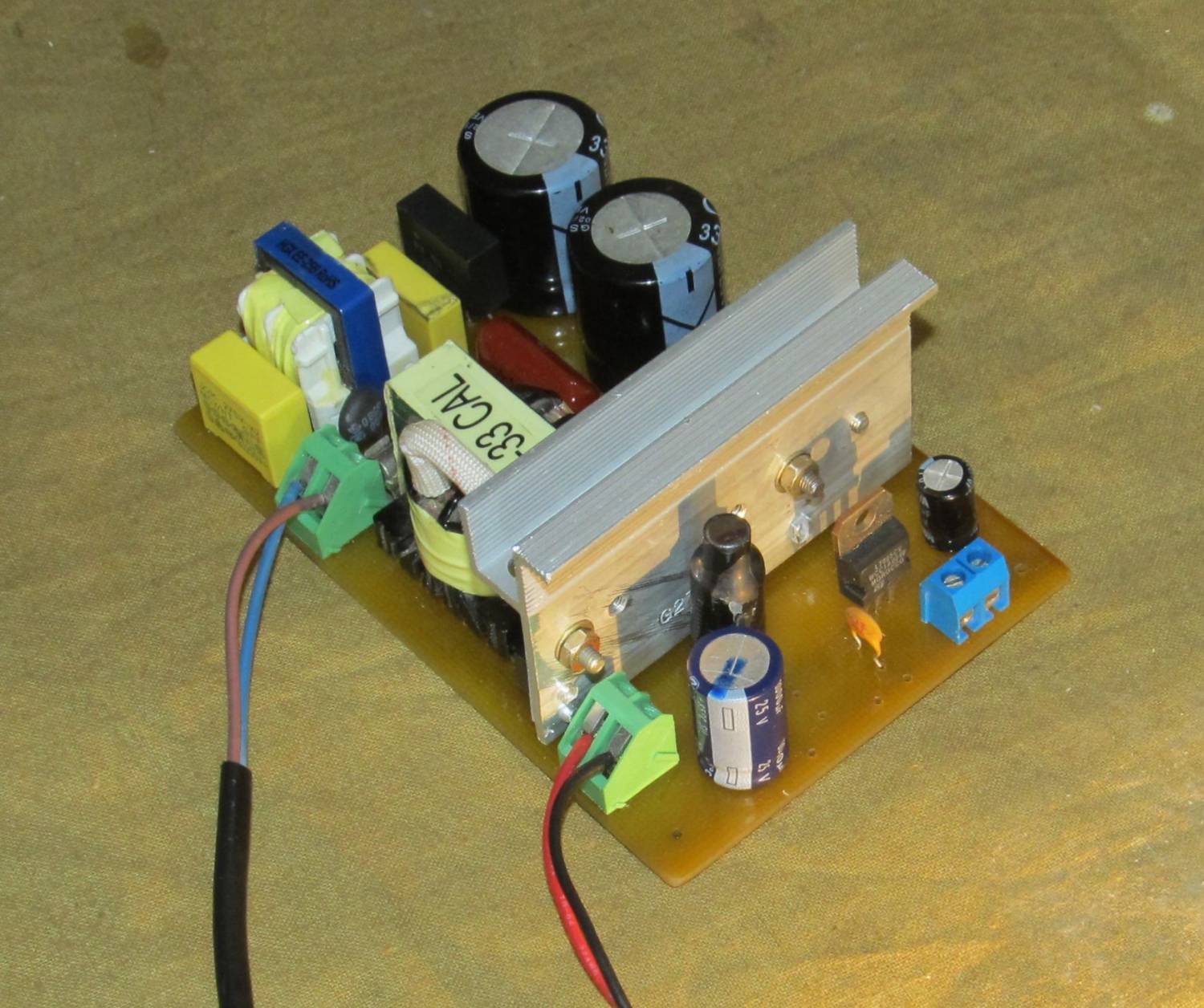

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

  • Необходимо разобрать корпус элемента питания.
  • Из него вынимается содержимое.
  • Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
  • Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
  • Выходные провода присоединяются к контактам аккумулятора.
  • Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
  • Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.


Бп для шуруповерта своими руками

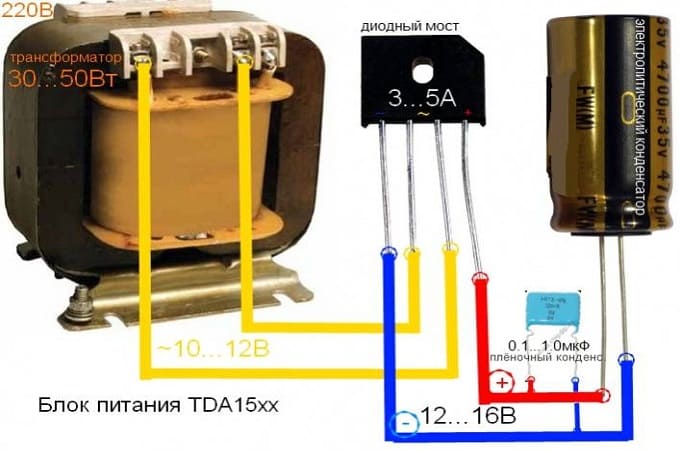

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

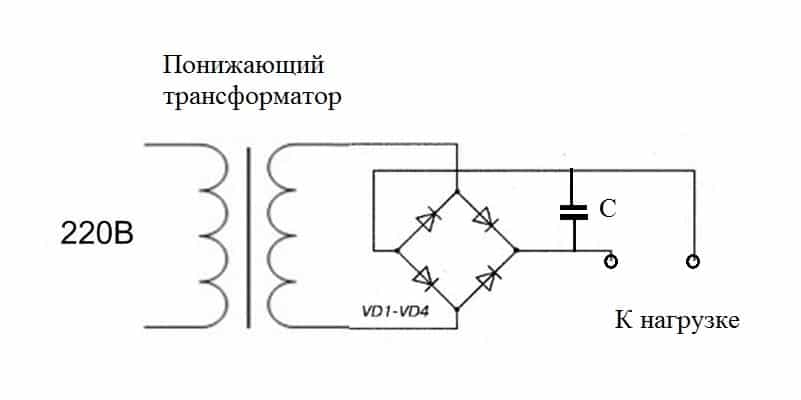

  1. Приготовленный трансформатор необходимо разобрать.
  2. Вторичную обмотку требуется убрать полностью.
  3. Намотать необходимо десять витков.
  4. Теперь трансформатор готов, осталось его собрать.
  5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
  6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

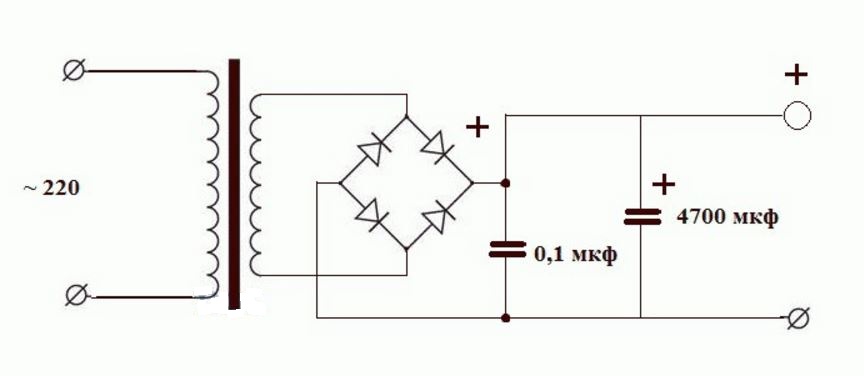

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

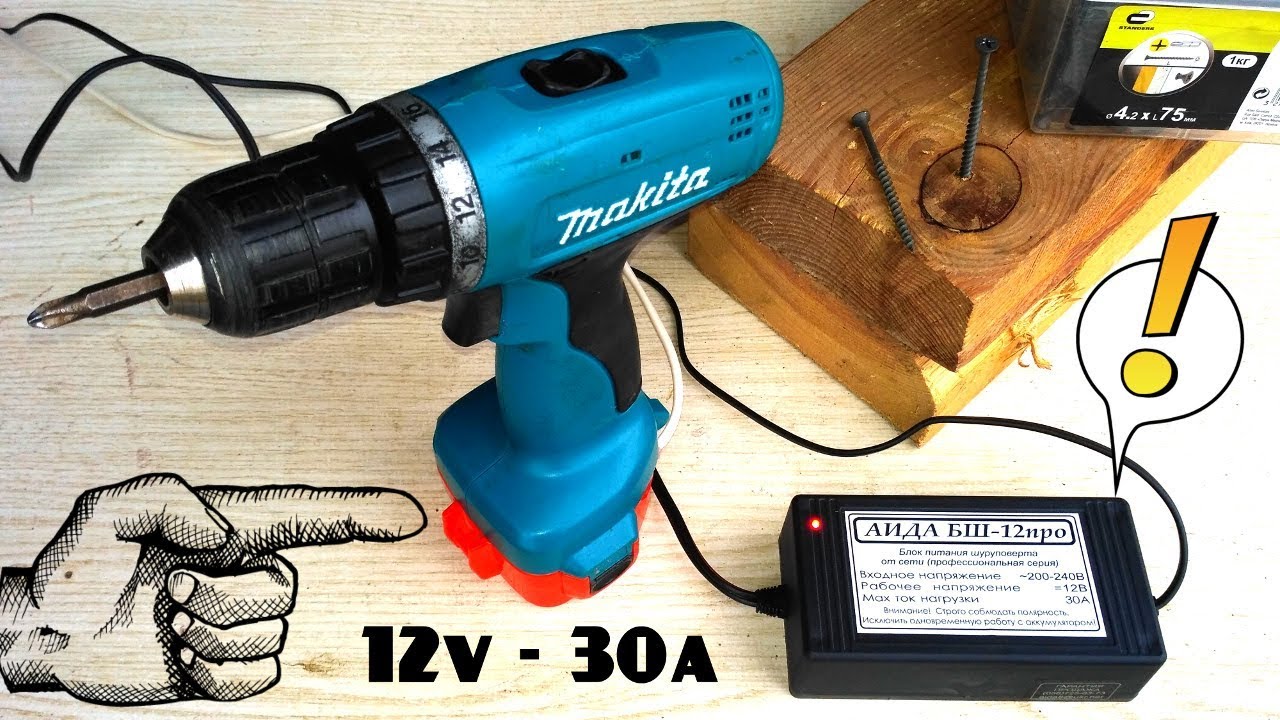

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.


Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.


Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.


Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата “АТ”, который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;
  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

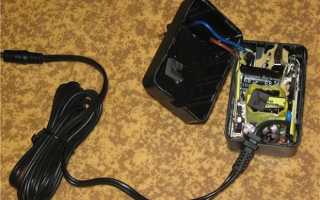

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.


Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.


Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – “крокодилы”. В самом шуруповерте без пайки не обойтись, “крокодилы” держат не настолько сильно, чтобы контакты во время работы не разъединялись.

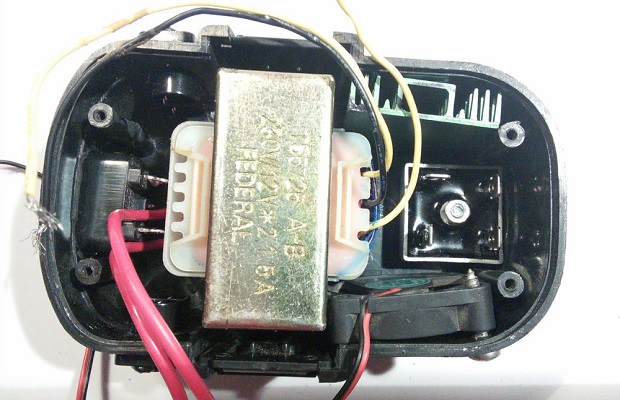

Изготовление блока питания на базе аккумулятора

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение – переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход – 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Проверка мощности

Шуруповерт, подключенный к трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда. Еще более удобный вариант – блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Практический пример работы шуруповерта от БП компьютера

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете. Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы. Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт. Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт. Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт. Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной. К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Схема на 220 в

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

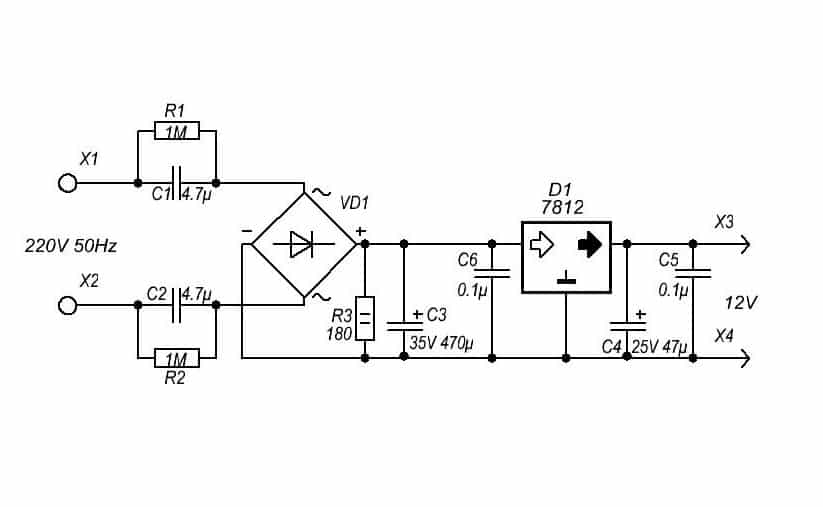

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

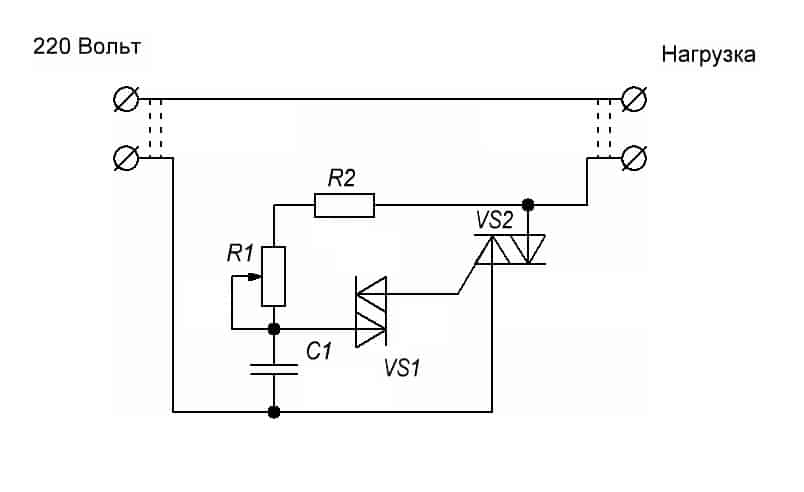

Как подключить лампочку 12в к 220в через конденсатор

В современных бытовых сетях огромное количество приборов и устройств питаются от пониженного напряжения. Как правило, это слаботочные приборы, в цепи питания которых используется 12 Вольт: газовые нагреватели, ручной электроинструмент, переносные и стационарные светильники, детские игрушки и многое другое.

Из-за широкого применения обыватели пытаются организовать питание для таких приборов самостоятельно, поэтому в данной статье мы рассмотрим, как получить 12 Вольт различными способами.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.


Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Важно обеспечить правильное соединение кабелей, поскольку при ошибочной полярности оборудование сгорит.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

image image image image

Как подключить к компьютерному блоку питания

Подключение автомагнитолы от блока питания компьютера является наиболее используемым методом из-за распространенности источников тока и достаточной мощности встроенного трансформатора. Номинальное значение тока, обеспечиваемое трансформатором, указывается на заводской бирке, наклеенной на боковину корпуса. Чтобы подключить магнитолу к компьютеру, потребуется разобрать кабели с выходными колодками, смонтированные на корпусе блока. Для коммутации используется прямоугольная колодка со штекером Molex, содержащая в себе 4 шнура.

Из штекера требуется вынуть провод с изоляцией желтого цвета, отвечающий за подачу положительного сигнала. Допускается использовать для подсоединения 2 шнура с положительным напряжением (от 2 разъемов Molex). В колодке — 2 кабеля черного цвета, предназначенные для коммутации отрицательного контакта магнитолы, при этом используется тот, который расположен рядом с проводником с желтой изоляцией.

Для работы блока стандарта ATX требуется включить шнур в розетку, а затем замкнуть выключателем 2 кабеля с изоляцией зеленого и черного цвета (они расположены в большом штекере, предназначенном для подсоединения к материнской плате компьютера). При установке перемычки напряжение будет подаваться в момент включения вилки в розетку.

Допускается подключение магнитолы к блоку питания компьютера стандарта АТ, в котором не предусмотрено дежурное питание (подобные изделия использовались в 90-е гг). Напряжение на выходах появляется уже в момент включения вилки в розетку. На части приборов установлен переключатель напряжения на 220 В или 110 В. Перед включением блока требуется проверить положение тумблера.

Перед подключением от компьютерного блока питания рекомендуется вскрыть узел и удалить слой пыли, скопившийся на элементах и вентиляторе. Грязь счищается потоком воздуха и кистью с жестким ворсом. Очистка корпуса, крыльчатки вентилятора и трансформатора улучшает охлаждение деталей, необходимое при подсоединении автомобильной магнитолы с повышенным энергопотреблением. Дополнительно осматриваются конденсаторы — детали с вздутиями подлежат замене на изделия с идентичными характеристиками.

После сборки корпус источника питания окрашивается, на боковую стенку выносятся дополнительные тумблеры.

При изготовлении оборудования своими руками на 220 В следует обеспечить защиту от поражения электрическим током. Компьютерные источники питания оборудованы цепью заземления, которая выведена через коммутационный кабель к штепсельной вилке. Необходимо предусмотреть соответствующий контакт в розетке.

Прямая подача питания от компьютера к автомагнитоле не рекомендуется. При совместной работе устройств трансформатор и выпрямительный контур блока питания испытывают перегрузки, приводящие к выходу из строя изделия. Также при работе усилителя наблюдается падение напряжения (например, при воспроизведении глубоких басов), приводящее к некорректному функционированию компонентов компьютера.

Тип охлаждения

Алюминий – это металл, обладающий высокой теплопроводностью, а преобразователи (особенно мощные) работая на больших нагрузках, способны перегреваться. Поэтому корпуса изготавливаются именно из этого металла.

Для активной системы охлаждения в корпус монтируется вентилятор. Включается он, когда термодатчик зафиксирует превышение температуры. В автомобильных инверторах вентиляторы могут забиваться пылью, что приводит к плохой вентиляции воздуха, и перегреву.

На корпусе могут иметься элементы пассивного охлаждения. На вид – это алюминиевые ребра, которые помогают рассеивать тепло.

Генератор для дома — назначение устройства, подбор мощности и советы по ремонту основных типов генераторов

Ветряные электростанции для дома: подбор современных моделей и расчет их эффективности + инструкция как сделать своими руками

Бензиновый генератор — выбор, подключение и установка современных устройств. Рейтинг лучших генераторов для дома 2021 года!

Как подключить к 220 через зарядное устройство

Запитать автомагнитолу от сети 220 В можно через устройство для заряда аккумуляторных батарей, дающее на выходе постоянный ток напряжением 12В. Имеющиеся штатные кабели подсоединяют к магнитоле (с соблюдением полярности). Если в конструкции устройства предусмотрен корректор силы тока, то он выкручивается в максимальное положение. Недостатком конструкции является перегрузка встроенного трансформатора и диодного моста, приводящая к перегреву элементов и выходу зарядного блока из строя.

Автомобильная магнитола является полезным устройством для прослушивания музыкальных воспроизведений или любимых радиостанций. Однако ее можно использовать не только по прямому назначению, но и в быту. Для этого необходимо разобраться, как подключить магнитолу дома.

Использование светодиодов с датчиком движения

Подобный элемент является неотъемлемым в концепции системы умного дома. Датчик движения реагирует чувствует присутствие в помещении человека или другого живого существа. Как только это происходит, контакты замыкаются и включается освещение без необходимости нажимать кнопки выключателя. Аналогично происходит отключение, только в этом случае контакты датчика размыкаются после того, как в зоне его действия не наблюдается движение в течении 10 секунд. Это прекрасный экономичный вариант для тех объектов, где не требуется постоянная подсветка.

Какая автомагнитола подойдет

Чтобы подключить автомагнитолу дома и создать полноценную акустическую систему, достаточно найти любой неиспользуемый прибор, поддерживающий базовые функции. Среди них:

  1. Наличие двухканального выхода на 40 Вт для каждого.
  2. Наличие тюнера, привода для дисков и разъема для USB.

Еще следует ознакомиться с особенностями звуковой платы. Отдельные модели демонстрируют высокое качество звучания и обладают широким частотным диапазоном.

Из-за отсутствия крупных конденсаторов система не может воспроизводить глубокие низкие частоты, но имеет преимущества в высокочастотном диапазоне.

Еще автомагнитола оснащается многоступенчатым эквалайзером, который отсутствует во многих музыкальных центрах для дома.

Подключение через понижающий трансформатор

Подключить магнитолу дома можно через понижающий трансформатор с питанием 12В. Прибор можно запитать к самодельному или фабричному источнику питания, который подключается к сети в 220 В. Чтобы создать трансформатор своими руками, важно избавиться от вторичной обмотки и сделать несколько дополнительных витков с изолирующим покрытием.

Еще следует определить тип шнура, который подойдет для создания обмотки. Большинство автомобильных магнитол снабжаются усилителем с потреблением тока до 10-15 А. Создавая самодельный узел, нужно убедиться, что он сможет справляться с повышенными нагрузками, не подвергаясь перегреву или оплавлению изолятора. Чтобы предотвратить нагрев внутренних деталей, необходимо поставить на выходе диодного моста вентилятор.

Для оценки напряжения обмотки задействуется мультиметр. После этого пользователю нужно рассчитать количество витков, при которых можно получить напряжение в 12 Вольт. Еще в цепь нужно включить выпрямитель из 4 полупроводников типа Д226. Система оснащается индуктивной катушкой с 2 конденсаторами по 10 тыс. мкФ. Для сборки диодного моста задействуют пластину гетинакса.

Подготовка к работе

Перед тем как подключить магнитолу к компьютеру или источнику питания на 220 В, важно подготовить такие приспособления:

  1. Преобразователь напряжения.
  2. Изолятор.
  3. Провод с оптимальной длиной и сечением.
  4. Мультиметр.
  5. Калькулятор для проведения расчетов.

Как сделать понижающий трансформатор своими руками

Понижающий трансформатор создается по следующей инструкции:

  1. Выбираем свободный участок провода и обматываем его изолятором и куском провода оптимальной длины и сечения.
  2. Чтобы определить оптимальное число витков, необходимо собрать схему включения и померить выходное напряжение одного витка. Если мультиметр выдает 2,9 В, одна обмотка обладает показателем в 0,41 В. Чтобы получить 12-вольтное напряжение, потребуется 30 витков.
  3. Дальше необходимо подключить диодный мост.

Перечисленные компоненты продаются в различных магазинах запчастей к электронным приборам или изготовляются своими руками в домашних условиях.

Непосредственное подключение

Все компоненты нужно соединить с помощью кабелей, а потом закрепить в защитном кожухе из огнестойкого сырья. Коммутация выполняется с помощью отдельных шнурков.

В процессе подключения следует убедиться в правильности выбора схемы. В противном случае система перегорит.

Сообщества › Электронные Поделки › Форум › Как запитать автокомпрессор от сети

Значит нужен источник питания 12 вольт и 12 ампер тока. И на фига он нужен дома?

Дома нужен для того, чтобы там колеса на коляске подкачать, матрац надуть для гостей, а также для аэрографа маленького)

Значит нужен источник питания 12 вольт и 12 ампер тока. И на фига он нужен дома?

Так а где его взять? Как сделать?

Сделать легко. Набираем в поисковике — выпрямитель 12 вольт 12 ампер и делаем. А дома лучше использовать компрессор от холодильника, он от 220 вольт работает и на свалке найти холодильник не проблема

Вот спасибо! Холодильник!

При нужде компрессором от холодильника можно и колеса накачивать, правда долго

А не в курсе сколько атм дает?

Отвечу уклончиво — а Х… его знает, но колеса для Волги качал исправно

А не в курсе сколько атм дает?

при двадцати килограмах разрывает самого себя.

aleks5050 вам абсолютно всё верно написал про блок питания 14 В, 12 А.

12 А довольно большой ток. Не каждый БП его потянет. Вот, например блок питания который удовлетворяет запросам www.chipdip.ru/product/sps-1820/ Но цена…

Я бы попробовал взять мощный компьютерный БП — не менее 400 Вт. У него 12 В выходы должны тянуть практически 20 А. И обязательно на 5В выход нужно повесить какую-нибудь нагрузку, что бы не было перекоса по току, например, автомобильную лампу 12В, 40-60 Вт.

А вообще, aleks5050 прав, проще найти другой компрессор, чем городить огород.

Благодарю. Просто ищем способ, загнались, начали пробовать, а оно никак)

Я от зарядного устройства включал. У меня зарядно-предпусковое устройство на 18А.

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А. При повышении нагрузок потребление может вырастать до 10-15 А.

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Лучевой

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Подключение через блок питания от компьютера

Подключение автомагнитолы от блока питания компьютера — популярный способ использования устройства не по прямому назначению. Метод не требует особых навыков и выполняется в домашних условиях.

Подготовка блока питания

Найти исправный и ненужный БП достаточно просто. При этом такие узлы активно продаются на радиорынках и в компьютерных мастерских, а их стоимость составляет несколько сотен рублей. Но перед тем как подключить магнитолу к компьютеру, нужно убедиться, что БП работает без сбоев и обладает требуемыми параметрами.

В первую очередь прибор запускается для оценки показателей выходного напряжения. Если деталь исправная, вентилятор нормально вращается, а напряжение соответствует оптимальному уровню, следует демонтировать корпус, чтобы очистить внутренние поверхности от пыли и загрязнений. Еще это позволит найти следы плохой пропайки платы. Перед этими работами нужно отсоединить блок от сети.

В процессе проверки БП необходимо внимательно оценить состояние электролитических конденсаторов и выпрямителей. При наличии вздутия или разрывов засечек нужно заменить детали.

Следует учесть, что высоковольтные конденсаторы обладают достаточным уровнем остаточного заряда, поэтому они могут нанести неприятный удар током.

При необходимости отремонтировать деталь важно предварительно разрядить конденсатор и выпрямители, подключив их к контактам с сопротивлением 100 или 200 кОм на пару секунд.

На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей.

Тип АТ

Чтобы подключить автомагнитолу к компьютеру, используя блок типа АТ, необходимо учитывать ряд особенностей. В каждом источнике питания присутствуют разные жгуты с выходными разъемами, окрашенными в разные цвета. Черный провод часто обладает минусовой полярностью или общей, а желтый — плюсовой с напряжением 12 В.

Устройства серии АТ не обладают встроенным блоком «Standby» и не имеют выходного напряжения на 3,3 В. Поэтому во время включения на выходах напряжение возникает моментально.

Чтобы запитать автомагнитолу от сети 220В от компьютерного блока, необходимо «откусить» некоторые провода и подключить к 220 В всю акустическую схему.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. О в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

  1. Нарезается по 50, 100 и 200 см.
  2. Мощность ватт на метр.
  3. Имеется защита от влаги.
  4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Ответы на 5 часто задаваемых вопросов

  1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
  4. Как подключатьмощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

  1. Надо подготовить зарядное устройство.
  2. Потребуется корпус аккумулятора.
  3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
  4. Паяльник.
  5. Припой.
  6. Изоляционная лента.
  7. Бокорезы.
  8. Мультиметр.
  9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Нюансы устройства на 220 В

Большую мощность получают даже на слабых диодах.

Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

  1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
  2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
  3. Подключаем конвектор и закрепляем его при помощи герметика.
  4. Соблюдаем понятность и соединяем провод от выпрямителя.

    Питание ленты своими руками обеспечено.

    Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

    Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

    В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

    Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

    Подключаем диодную ленту в сеть 220 в

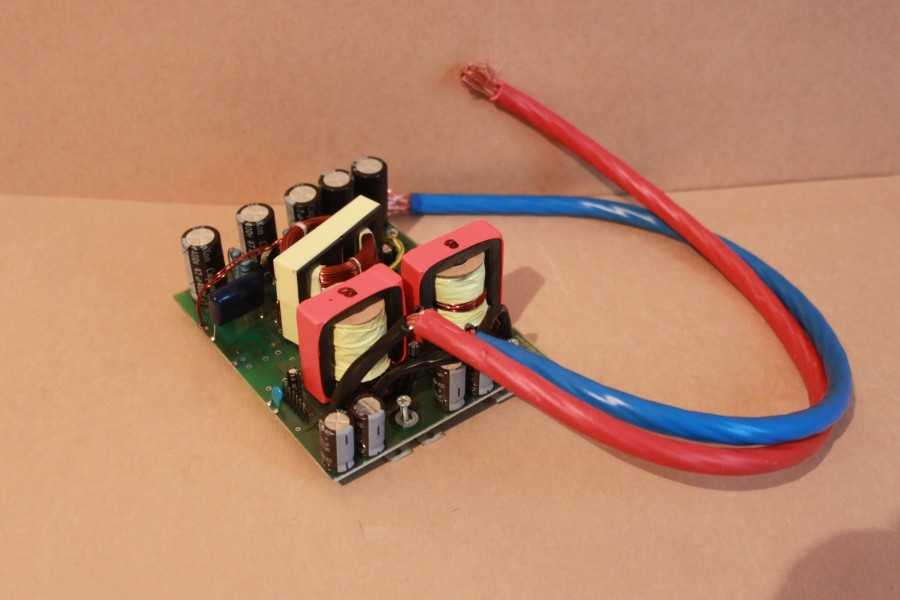

    Ну очень простой инвертор 12В/220В

    Сегодня мы рассмотрим, как сделать инвертор своими руками. Здесь нет никакой сложной электроники, набор компонентов очень маленький, а схема понятная любому новичку. Всего-то вам понадобится соединить несколько резисторов, транзисторов и трансформатор. Заинтриговал? Тогда переходим к изучению инструкции!

    Материалы и инструменты, которые использовал автор:

    Список материалов:

    – трансформатор 12-0-12В на 5А; – аккумулятор на 12В; – два алюминиевых радиатора; – два транзистора TIP3055; – два резистора 100 Ом/10 Ватт; – два резистора 15 Ом/10 Ватт; – провода; – фанера, ламинат (или прочее для изготовления корпуса); – розетка; – термопаста; – пластиковые стяжки; – винтики с гайками и пр.

    Процесс изготовления инвертора:

    Шаг первый. Ознакомьтесь со схемой

    Ознакомьтесь со схемой подключения всех элементов. Есть как электронная подробная схема, так и простая, интуитивно понятная, куда и какие провода подключать.

    Шаг седьмой. Дальнейшее подключение

    Берем еще один кусок провода, у автора он розового цвета. Припаяйте его к центральному контакту трансформатора, через него на трансформатор будет подаваться плюс от аккумулятора.

    Еще вам понадобится кусок белого провода, это будет минус от аккумулятора, его нужно припаять желтому проводу, то есть перемычке, установленной ранее.

    Корпус можно собирать, для этих целей автор использовал горячий клей. Что касается верхней крышки, то в ней нужно вырезать посадочное место под розетку. У автора материал мягкий, он вырезает окно с помощью канцелярского ножа. Если окно подходящего размера, розетка должна зафиксироваться надежно. С обратной стороны ее можно дополнительно укрепить горячим клеем или эпоксидкой.

    Пришло время установить крышку, ее крепим на саморезах, чтобы иметь доступ к внутренностям инвертора.

    Инвертор готов, можно проверять! Лампочки горят без труда, а что будет с более серьезной электроникой? Автор пробует запитать от своего детища сетевой маршрутизатор и он работает без проблем! Теперь вы не останетесь без WI-FI, даже если выключат свет.

    На этом все, удачи и берегите себя! Не забывайте при сборке, что генерируется напряжение 220В, а это опасно для жизни!

    Ссылка на основную публикацию
    Похожее
