Какая настройка короба лучше для саба

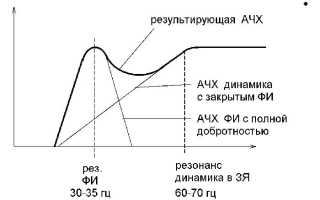

Как выбрать настройку ЧВ короба для сабвуфера

• выигрыш в КПД,
• отличную проработку баса,
• низкий уровень групповых задержек.

Словом, «и громко, и качественно».

Возможно, потому, что есть минусы:

• относительно большой объем ящика,
• ЧВ не терпит перегрузок,
• довольно требователен к выбору динамика.

Впрочем, последний пункт относится и к фазоинвертору.

Возможно, широкое применение ЧВ сдерживается и некоторой трудоёмкостью его расчета. Хотя сам по себе расчет не так уж сложен, но обычно пока спроектируешь короб, приходится перебрать несколько вариантов, каждый раз заново всё пересчитывая. Это и утомительно, и отнимает много времени. И когда долго чем-то занимаешься, начинаешь делать ошибки, а они совершенно недопустимы при расчете ЧВ. Если у вас есть короб и хотите определить его настройку то вот ссылка.

Если не применять различные программы, то ЧВ короб можно подогнать по следующим параметрам:

1. Какую настройку частоты выбрать.

1к2 — Этот порт как рупор…увеличеваеться на окончании, размеры его больше, но КПД выше.

1к1 — Это самый простой порт…прямой! В таблице указана длина порта.

2к1 — Сужающийся порт, сэкономит место, при правильном расчете разницы от двух предыдущих не отличить.

2. Какая нужна площадь порта?

Выбираем размер своего динамика и требования от корпуса(максимум музыкальности или компромисс, между громкостью и качеством). Для двух динамиков, площадь порта в 2 раза больше.

Какая настройка короба лучше для саба

Как правильно настроить сабвуфер, статья. Портал «www.hifinews.ru»

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Какой должна быть правильная настройка сабвуфера в машине?

Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.

При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.

Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?

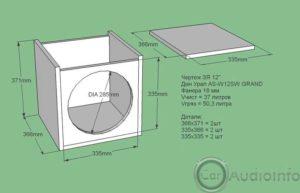

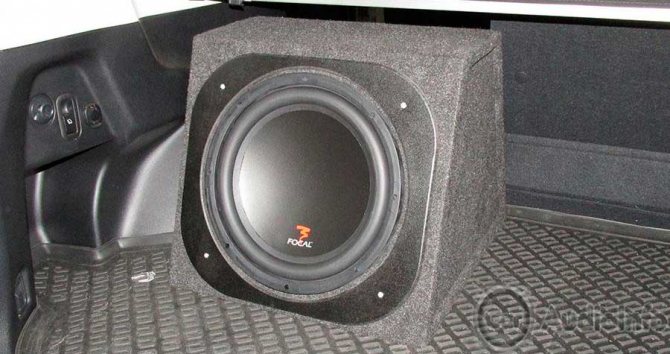

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

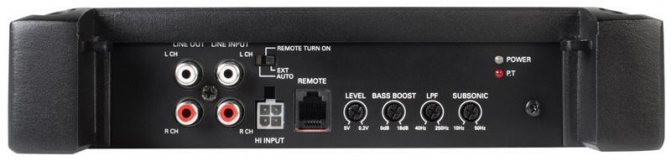

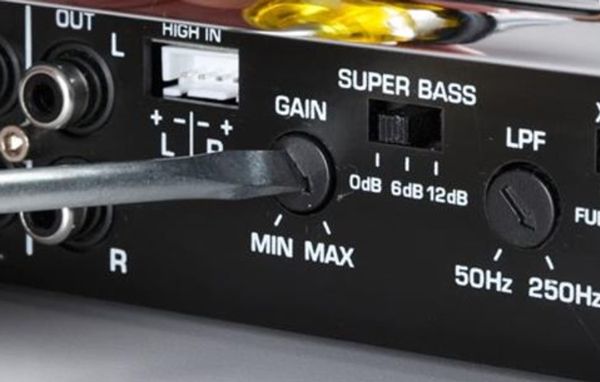

Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»

Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».

Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.

Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.

Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.

Плюсы и минусы штатной автомагнитолы

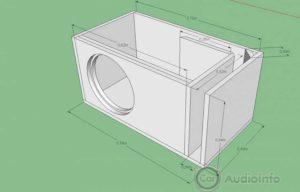

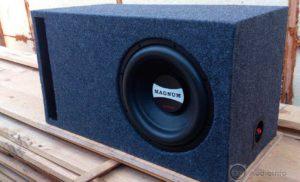

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
2. Несложный расчет корпуса;
3. Перенастройка в случае необходимости. Это особенно важно для новичков;
4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

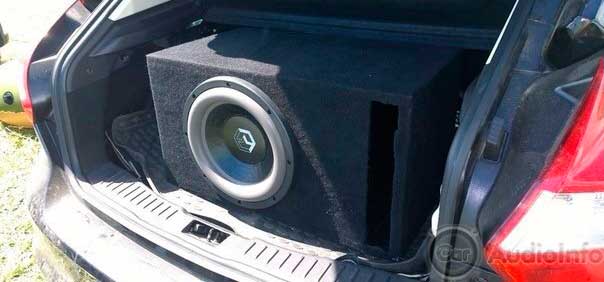

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

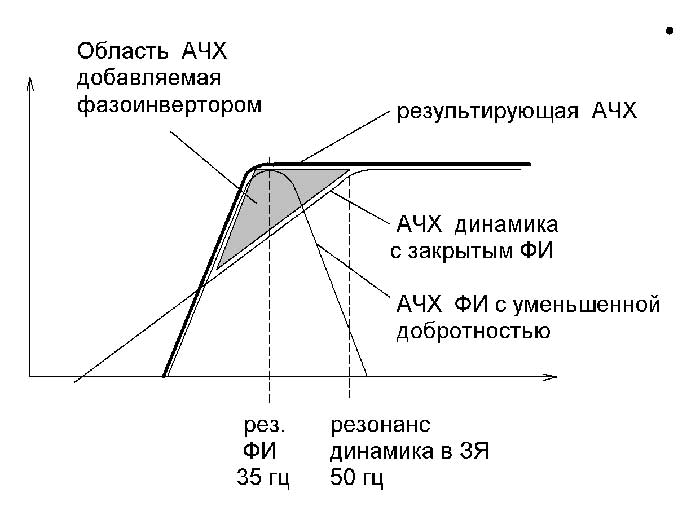

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

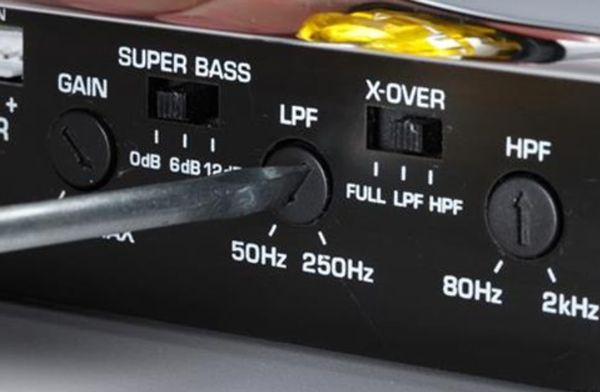

Настройка LPF (low pass filter) фильтра

Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.

Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там. В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.

Универсальная настройка короба сабвуфера

Понравилась статься по настройке фи, с которой я полностью согласен.

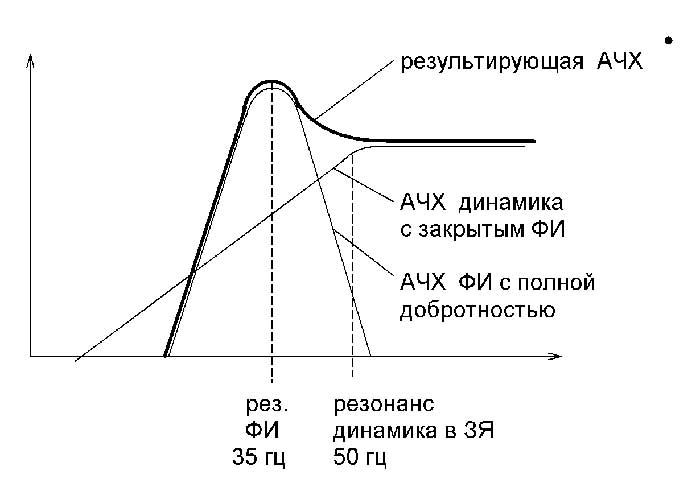

На какую частоту настроить фазоинвертор.

Частоту настройки порта фазика, можно выбрать из учета предпочтений в музыке

— Низкая настройка например от 26 до 30 гц — это флекс (надувается лобовое, раздувает двери и т.д.) и ветродуй. При такой настройке уши не страдают — это мягкий на слух бас! Обычно думают, если волосы раздувает, значит на уши давит и как она там сидит. При такой настройке про клубняк, электро, тем более попсу можно забыть.

— Настройки от 30гц до 35гц считаются самые распространённые на повседневе. Это уже более давильный басс на слух и так же присутствует флекс кузова (но не так конечно как на 27гц например) В этой настройке уже негры, даб-степ играют отлично.

— Более универсальной настройкой под клубняк, электро и прочего (кроме попсы) считаются настройки от 35 до 42гц. Будет бас уже выраженный, соответственно флекс снижается.

— Если Вы хотите, чтобы короб был более универсален для попсы и прочего, то делайте закрытый ящик (ЗЯ)! У динамика не будет запредельного хода, будут малые размеры, на улице будет слышно из далека, а так же играет всё кроме низких частот.

— Ну и конечно коробки «спорт» для замеров. Это от 45 — 55гц — слушать музыку на таких коробках невозможно, долбят по телу до тошноты и головной боли! Кузов машины звенит, как кастрюля. Короба с такой настройкой делают для замеров на соревнованиях — в народе «боевой короб».

ВАЖНО! Это конечно же не совсем правильный способ, но очень легкий!

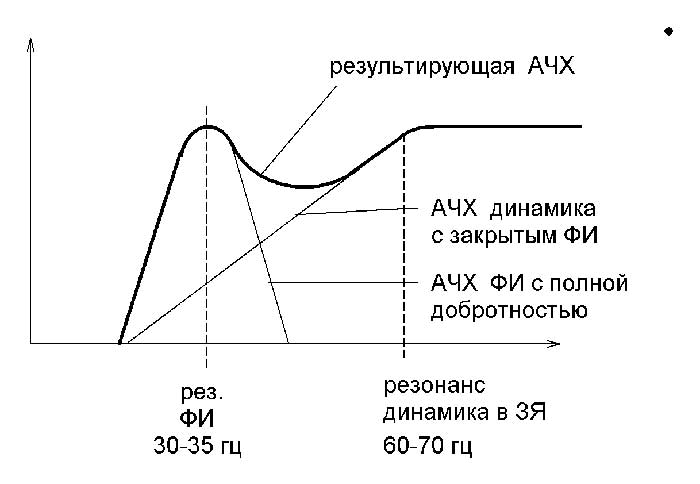

— Да, у вас на графиках будет кривая АЧХ — да будут горбы на частоте настройки — Воздух там будет вылетать из трубы с не той скоростью)) — Динамик будет немного страдать, пахнуть не хорошо)) — Что там еще, а да сопративление будет прыгать до небес на частоте резонанса динамика!

Но не стоить растраиватся за ранее, если вы не эСКушник)))) Вы не сильно заметите это слушая, например, негров!

Это как бы простой способ для обычного народа.

тема 2 Расчёт ФИ.

ШАГ 1. Считаем площадь порта. Для этого необходимо знать площадь диффузора динамика.

6.5″ — 160кв.см. 8″ — 210кв.см. 10″ — 340кв.см. 12″ — 500кв.см. 15″ — 700кв.см. 18″ — 1100кв.см.

Для использования с номинальной мощностью — умножаем площадь диффузора на коэффициент от 0.3 до 0.4 и получаем площадь порта. Для использования с мощностью около или выше номинала не более чем на 100% — умножаем на коэффициент от 0.35 до 0.5 и получаем площадь порта. Для использования динамика при наличии слуха и понимания процессов с серьезными мощностями — умножаем на коэффициент от 0.5 до 0.75 и на выходе опять имеем готовую площадь порта.

В случае с парой динамиков — выбираем площадь одного динамика, затем умножаем на один из коэффициетов, затем умножаем на 1.8. В случае с 4-мя динамиками — выбираем площадь одного динамика, затем умножаем на один из коэффициентов, затем умножаем на 3.2.

ШАГ 2. Считаем чистый объем.

Для того, чтобы получить громкий бас, ветер и побольше цифр на приборе — делим полученную площадь на коэффициент 3.5 и получаем чистый объем в литрах. Для того, чтобы получить достаточно качественный и громкий бас — делим полученную площадь на коэффициент 3. Для того, чтобы получить мягкий, приятный, «шелковый» бас — делим полученную площадь на коэффициент 2.7.

ШАГ 3. Настраиваем корпус и выбираем длину порта.

Для получения достаточно универсальной настройки, подходящей для большинства типов музыки, используем следующую длину порта: 6.5″ — 62см. 8″ — 61см. 10″ — 60см. 12″ — 59см. 15″ — 58см. 18″ — 57см.

Для того, чтобы получить больше контроля и больше громкости на самых низких частотах, а так же, для использования сабвуфера в разгруженном пространстве (джипы, микроавтобусы, универсалы, улица, открытые двери и окна и тп.) — увеличиваем длину порта на значение 18см.

Это все, что нужно знать для расчета корпуса для повседнева. Никаких программ или излишних мозговых усилий не требуется.

Пример 1. Запрос — имею 12″ сабвуфер DD, планирую использовать его в пределах номинальной мощности +-50%, автомобиль — универсал, хочу получить приятный бас, тк в основном слушаю рэпчик и электронщину, люблю слушать громко и имею достаточно развитый слух, могу корректно настроить фильтры усилителя.

Расчет: Площадь порта = 500*0.4 = 200кв.см. Чистый объем = 200/3=67л. Длина порта = 59см +9см = 68см.

Пример 2. Запрос — я экстремал, имею пару 15″ сабвуферов DD, хочу максимум ветра, слушаю негров и качеством не озабочен, авто — хэтчбэк, пространство под корпус — сколько нужно.

Расчет: Площадь порта = 700*0.7*1,8 = 880кв.см. Чистый объем = 880/3.5 = 252л. Длина порта = 58+18 = 76см.

Пример 3. Запрос — имею 10″ сабвуфер DD, слушаю все жанры, авто — седан, в настройках усилителя ничего не смыслю, мощность превышать не намерен, на давление пофигу, нужен приятный повседневный бас.

Расчет: Площадь порта = 340*0.3 = 100кв.см. Объем = 100/2.7 = 37л. Длина порта = 60см.

Примечания. 1. Можно смело пользоваться, не требуется специальных знаний, только простейшая геометрия и арифметика. 2. Для расчета площади порта крайне не рекомендуется применять коэффициент менее 0.3, вероятно вы убьете отдачу на низах. 3. Площадь порта с коэффициентом более 0.75 нужно применять только на высокой мощности и конечно с осторожностью, тк существенно возрастает риск сжечь катушку или повредить сабвуфер, номинальной мощности сабвуфера не хватит для того, чтобы пропихнуть такой объем воздушной массы. Исключением пожалуй вполне может быть размер DD 6.5″, DD 8″ и все размеры DD Z. 4. Если корпус не входит в отведенное ему пространство — то не впихивайте невпихиваемое, используйте меньший калибр сабвуфера, тк если объема не достаточно, то и прибавки от большого калибра не будет вообще. 5. Закругляйте все

Настройка «сабсоника»

После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.

Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход. К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.

Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Какая настройка короба лучше для саба

Понравилась статься по настройке фи, с которой я полностью согласен.

На какую частоту настроить фазоинвертор.

Частоту настройки порта фазика, можно выбрать из учета предпочтений в музыке

— Низкая настройка например от 26 до 30 гц — это флекс (надувается лобовое, раздувает двери и т.д.) и ветродуй. При такой настройке уши не страдают — это мягкий на слух бас! Обычно думают, если волосы раздувает, значит на уши давит и как она там сидит. При такой настройке про клубняк, электро, тем более попсу можно забыть.

— Настройки от 30гц до 35гц считаются самые распространённые на повседневе. Это уже более давильный басс на слух и так же присутствует флекс кузова (но не так конечно как на 27гц например) В этой настройке уже негры, даб-степ играют отлично.

— Более универсальной настройкой под клубняк, электро и прочего (кроме попсы) считаются настройки от 35 до 42гц. Будет бас уже выраженный, соответственно флекс снижается.

— Если Вы хотите, чтобы короб был более универсален для попсы и прочего, то делайте закрытый ящик (ЗЯ)! У динамика не будет запредельного хода, будут малые размеры, на улице будет слышно из далека, а так же играет всё кроме низких частот.

— Ну и конечно коробки “спорт” для замеров. Это от 45 — 55гц — слушать музыку на таких коробках невозможно, долбят по телу до тошноты и головной боли! Кузов машины звенит, как кастрюля. Короба с такой настройкой делают для замеров на соревнованиях — в народе “боевой короб”.

ВАЖНО! Это конечно же не совсем правильный способ, но очень легкий!

Это как бы простой способ для обычного народа.

ШАГ 1. Считаем площадь порта. Для этого необходимо знать площадь диффузора динамика.

ШАГ 2. Считаем чистый объем.

ШАГ 3. Настраиваем корпус и выбираем длину порта.

Для того, чтобы получить больше контроля и больше громкости на самых низких частотах, а так же, для использования сабвуфера в разгруженном пространстве (джипы, микроавтобусы, универсалы, улица, открытые двери и окна и тп.) — увеличиваем длину порта на значение 18см.

Это все, что нужно знать для расчета корпуса для повседнева. Никаких программ или излишних мозговых усилий не требуется.

Пример 1. Запрос — имею 12″ сабвуфер DD, планирую использовать его в пределах номинальной мощности +-50%, автомобиль — универсал, хочу получить приятный бас, тк в основном слушаю рэпчик и электронщину, люблю слушать громко и имею достаточно развитый слух, могу корректно настроить фильтры усилителя.

Пример 2. Запрос — я экстремал, имею пару 15″ сабвуферов DD, хочу максимум ветра, слушаю негров и качеством не озабочен, авто — хэтчбэк, пространство под корпус — сколько нужно.

Пример 3. Запрос — имею 10″ сабвуфер DD, слушаю все жанры, авто — седан, в настройках усилителя ничего не смыслю, мощность превышать не намерен, на давление пофигу, нужен приятный повседневный бас.

Частота настройки фазоинвертора

При расчете порта необходимо выбрать предпочитаемый музыкальный жанр под себя. Если вы любители рока то низкая настройка порта вам не подойдет и наоборот, при прослушивании негров, высокая настройка порта не подойдет.

Для новичков лучше выбирать, что то универсальное и желательно на трубе, так как щелевой ящик переделать по простому нельзя для изменения настройки.

Музыкальные жанры:

• Низкая настройка — частота 25 — 29 Гц. Для любителей флекса, шатает автомобиль, надувает лобовое и самое важное это ветер, много ветра.Бас с такой настройкой глубокий и мягкий, из за чего не страдают уши. — При такой настройке клубняк, электро, рок и попсу, сабвуфер отыгрывать не будет. — Не все сабвуферы способны воспроизводить нормально такие частоты.
• Повседневная настройка — частота 30 — 35 Гц. Самая распространенная и популярная настройка порта. Для любителей негров (репа) и даб степ, где присутствует флекс кузова. Бас с такой настройкой более давильный на слух.
• Музыкальная настройка — частота 36 — 40 (42) Гц. Универсальная настройка или правильнее БАЛАНС между всеми жанрами. Бас с такой настройкой более выраженный, быстрый но жесткий. Флекс, соответственно, минимальный. — Больше подойдут короткоходные сабвуферы. — Вариант в сторону качество звука.
• Спорт настройка — частота выше 45 — 55 Гц. Такую настройку используют для замеров звукового давления на соревнованиях. В народе такой короб называют — БОЕВОЙ. Бас с такой настройкой очень жесткий и слушать музыку невозможно. — Не рекомендуем использовать такую настройку для повседневного прослушивания.

Как определить частоту настройки фазоинвертора?

1. Самый простой способ проверить частоту настройки фазоинвертора с помощью Тонгенератора частот. На частоте настройки короба, ход диффузора динамика минимален. Запускаем тонгенератор, выставляем примерную частоту и с шагом 1 Гц определяем на какой частоте ход минимальный.
2. Второй не менее простой способ, схожий с первым. Необходимо поставить сабвуфер диффузором вверх и насыпать на него крупу или что нибудь мелкое и легкое. Запускаем тонгенератор, выставляем примерную частоту и с шагом 1 Гц определяем на какой частоте материал оставался не подвижным, а на частотах выше или ниже заметно подпрыгивал. Эта частота и будет частотой настройки фазоинвертора.

Рекомендации

Советуем выбирать акустическое оформление короба, именно на трубе, если нужна точная настройка, либо получить желаемый результат по замерам.

Если настройка порта не понравится, то можно просто поменять на длиннее или отрезать трубу.

• Чем короче труба, тем выше настройка;
• Чем длиннее труба, тем ниже настройка.

Не забываем, точной частоты настройки порта по расчету не бывает, плюс минус 2 Гц отклонения — это норма.

Все о сабвуферах в домашнем кинотеатре. Часть 4: Настройка

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Параметры, по которым можно определить правильность настройки

Правильно или неправильно проведена настройка, каждому придётся определять самому, так как вкусы в музыке у нас совершенно разные, да и автомобили с шумоизоляцией тоже разные. Кроме того, отличается конструкция сабвуферов, что тоже не маловажно. Несмотря на то, что ощущение музыки дело совершенно субъективное фильтры всё же необходимо хорошо отладить и можно быть совершенно уверенным, что басы звучат если и не идеально, то вполне качественно. Основным показателем можно считать тот факт, что на водительском сидении вы слышите всю музыку как целое произведение, звучащее из передних колонок и можете услышать каждый инструмент в отдельности.

Для установки и для контроля корректности настройки желательно использовать музыку, в которой максимально отчётливо звучат живые инструменты, а не электронные. Это обусловлено тем, что мы все знаем, как такие инструменты звучат вживую и будем стремиться получить такое звучание в своём салоне автомобиля. С электронной музыкой же всё будет гораздо сложнее.

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
2. Несложный расчет корпуса;
3. Перенастройка в случае необходимости. Это особенно важно для новичков;
4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

Закрытый ящик — наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.

Бандпас 4-го порядка — это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй — фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.

Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка — первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.

Фазоинвертор — сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Интересуетесь автотюннингом? Подробная инструкция по установке парктроника своими руками специально для вас!

А вы знаете, что такое типтроник? Читайте статью о плюсах и минусах этой коробки передач.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Частота настройки фазонвертора

Наверное, вы хотя бы что-то слыхали о четвертьволновых резонаторах. Этот вид корпусов используется при построении сабвуферов и НЧ звеньев акустических систем не так уж широко по сравнению, скажем, с фазоинвертором и закрытым ящиком. Но почему? Ведь четвертьволновик даёт несомненные жирные плюсы:. Возможно, широкое применение ЧВ сдерживается и некоторой трудоёмкостью его расчета. Хотя сам по себе расчет не так уж сложен, но обычно пока спроектируешь короб, приходится перебрать несколько вариантов, каждый раз заново всё пересчитывая.

Какие материалы нам потребуются для сборки сабвуфера?

Материал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов — доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

• Саморезы по дереву (примерно 50-55 мм, 100 штук)
• Шумоизоляционный материал (шумка)
• Дрель и шуруповерт (или отвертка)
• Електролобзик
• Жидкие гвозди
• Герметик
• Клей ПВА
• Карпет, примерно 3 метра
• Клемник

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124.

Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.

Делаем сабвуфер стелс своими руками

Надоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы — 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

• низкочастотный динамик;
• защитная решетка и розетка для подключения к усилителю;
• провод для подключения динамика к розетке;
• многослойная фанера или ДСП (толщина 20 мм);
• небольшой кусок ДВП;
• эпоксидный клей;
• кисточка;
• стеклоткань;
• монтажный скотч;
• полиэтиленовая пленка;
• саморезы по дереву;
• дрель, лобзик.

Узнайте, какие документы нужны для замены прав при смене фамилии, и нужно ли еще раз сдавать на права.

Недавно купили новый автомобиль? Прочтите советы по обкатке нового авто от опытных автомобилистов.

Здесь /avtotovary/pokupka-avto/byudzhetnye-krossovery.html можно узнать, как правильно пользоваться и ухаживать за автоматической коробкой передач.

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя.

Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов.

Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев).

Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой.

В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет — скрепляем саморезами.

Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся.

Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное — надежно прикрепить ее к округлому элементу.

Вырезаем отверстие в торце для розетки.

В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта — покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

Выравниваем все наждачной бумагой, грунтуем и красим. Сабвуфер готов!

Какие ахуительные советы по поводу усилителя меньшей мощности,чем сам динамик.Пиздец вы зашквары,удалите эту хуйню,не позорьтесь

Какую настройку короба выбрать

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера – это закрытый ящик и фазоинвертор.

А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Решать, какой выбрать короб для сабвуфера должен сам владелец динамика исходя из требований к звучанию и опыта.

Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

От настройки короба зависит многое, но не менее важный момент — это «Настройка магнитолы».

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

1. Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
2. Несложный расчет корпуса;
3. Перенастройка в случае необходимости. Это особенно важно для новичков;
4. Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Информация которую вы узнали отлично подойдет для тех кто хочется научиться считать короба самостоятельно.

Частота настройки фазоинвертора

Вступление

При расчете порта необходимо выбрать предпочитаемый музыкальный жанр под себя. Если вы любители рока то низкая настройка порта вам не подойдет и наоборот, при прослушивании негров, высокая настройка порта не подойдет.

Для новичков лучше выбирать, что то универсальное и желательно на трубе, так как щелевой ящик переделать по простому нельзя для изменения настройки.

Музыкальные жанры:

• Низкая настройка – частота 25 – 29 Гц. Для любителей флекса, шатает автомобиль, надувает лобовое и самое важное это ветер, много ветра.Бас с такой настройкой глубокий и мягкий, из за чего не страдают уши. – При такой настройке клубняк, электро, рок и попсу, сабвуфер отыгрывать не будет. – Не все сабвуферы способны воспроизводить нормально такие частоты.
• Повседневная настройка – частота 30 – 35 Гц. Самая распространенная и популярная настройка порта. Для любителей негров и даб степ, где присутствует флекс кузова. Бас с такой настройкой более давильный на слух.
• Музыкальная настройка – частота 36 – 40 (42) Гц. Универсальная настройка или правильнее БАЛАНС между всеми жанрами. Бас с такой настройкой более выраженный, быстрый но жесткий. Флекс, соответственно, минимальный. – Больше подойдут короткоходные сабвуферы. – Вариант в сторону качество звука.
• Спорт настройка – частота выше 45 – 55 Гц. Такую настройку используют для замеров звукового давления на соревнованиях. В народе такой короб называют – БОЕВОЙ. Бас с такой настройкой очень жесткий и слушать музыку невозможно. – Не рекомендуем использовать такую настройку для повседневного прослушивания.

Как определить частоту настройки фазоинвертора?

1. Самый простой способ проверить частоту настройки фазоинвертора с помощью Тонгенератора частот. На частоте настройки короба, ход диффузора динамика минимален. Запускаем тонгенератор, выставляем примерную частоту и с шагом 1 Гц определяем на какой частоте ход минимальный.
2. Второй не менее простой способ, схожий с первым. Необходимо поставить сабвуфер диффузором вверх и насыпать на него крупу или что нибудь мелкое и легкое. Запускаем тонгенератор, выставляем примерную частоту и с шагом 1 Гц определяем на какой частоте материал оставался не подвижным, а на частотах выше или ниже заметно подпрыгивал. Эта частота и будет частотой настройки фазоинвертора.

Рекомендации

Советуем выбирать акустическое оформление короба, именно на трубе, если нужна точная настройка, либо получить желаемый результат по замерам.

Если настройка порта не понравится, то можно просто поменять на длиннее или отрезать трубу.

• Чем короче труба, тем выше настройка;
• Чем длиннее труба, тем ниже настройка.

Не забываем, точной частоты настройки порта по расчету не бывает, плюс минус 2 Гц отклонения – это норма.

All-Audio.pro

Статьи, Схемы, Справочники

Какую настройку короба выбрать

Привет всем. Подскажите пожалуйста, решили запилить с другом короб ФИ под 12 дин и выбрали настройку 35 герц. Думали будет мягко и низко играть, а оказалось что больше давления, чем баса. Пробовали туда ставить и кикса и мистери. Одинаково играют, мягкости и упругости баса мало.

Поиск данных по Вашему запросу:

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать короб для сабвуфера + БОНУС: УБИВАЕМ сабвуфер URAL

Как выбрать настройку ЧВ короба для сабвуфера

Рекомендованный чистый объем закрытого ящика, с расчетом на один 8 дюймовый динамик, от 8 до 12 литров.

Рекомендованный чистый объем закрытого ящика, с расчетом на один 10 дюймовый динамик, от 13 до 23 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 12 дюймовый динамик, от 24 до 37 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 15 дюймовый динамик, от 38 до 57 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 18 дюймовый динамик, от 58 до 80 литров.

Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 8 дюймовый динамик, от 20 до 33 литров. Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 10 дюймовый динамик, от 34 до 46 литров. Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 12 дюймовый динамик, от 47 до 78 литров. Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 15 дюймовый динамик, от 70 до литров. Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 18 дюймовый динамик, от до литров.

Так же можно использовать наш калькулятор объема короба. Внутренний “грязный” объем короба, включающий в себя чистый объем короба и вытесняемый объем динамиком. Внутренний “грязный” объем короба, включающий в себя чистый объем короба, вытесняемый объем динамиком и портом. Вытесняемый объем элементами динамика, расположенными внутри короба.

Установите значение 0, если динамик будет устанавливаться мотором наружу. Не путайте с параметром Vas. Смещение динамика по горизонтали относительно центра короба. Чтобы сместить динамик к левой стенке, необходимо указывать отрицательное значение. Частота настройки короба – Fb. Выбирая значение, необходимо отталкиваться от Fs резонансной частоты динамика. Более-менее универсальная настройка, подходящая к большинству сабвуферов – 36 Гц.

Рекомендованная площадь сечения порта, с расчетом на один 8 дюймовый динамик, от 60 до см 2. Рекомендованная площадь сечения порта, с расчетом на один 10 дюймовый динамик, от до см 2. Рекомендованная площадь сечения порта, с расчетом на один 12 дюймовый динамик, от до см 2. Рекомендованная площадь сечения порта, с расчетом на один 15 дюймовый динамик, от до см 2.

Рекомендованная площадь сечения порта, с расчетом на один 18 дюймовый динамик, от до см 2. Вытесняемый объем портом и его деталями, расположенными внутри короба. Sub Box. Передняя стенка Одинарная Двойная.

Не путайте с параметром Vas Смещение относительно центра мм Смещение динамика по горизонтали относительно центра короба. Нет настроек для данного типа короба Тип Труба, боковая панель Труба, передняя панель Щель, боковая панель Щель, передняя панель Количество 1 2 Частота настройки Гц Частота настройки короба – Fb. There are errors in your settings.

Select Language English en Русский ru.

Короб для сабвуфера 12 дюймов

Рекомендованный чистый объем закрытого ящика, с расчетом на один 8 дюймовый динамик, от 8 до 12 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 10 дюймовый динамик, от 13 до 23 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 12 дюймовый динамик, от 24 до 37 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 15 дюймовый динамик, от 38 до 57 литров. Рекомендованный чистый объем закрытого ящика, с расчетом на один 18 дюймовый динамик, от 58 до 80 литров. Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 8 дюймовый динамик, от 20 до 33 литров. Рекомендованный чистый объем фазоинверторного короба, с расчетом на один 10 дюймовый динамик, от 34 до 46 литров.

Как выбрать настройку ЧВ короба для сабвуфера

By Jendoss , November 19, in Сабвуферы. В твоем бмв оочень низкий резонанс салона так что смело можешь настраивать на гц ветра будет много. Вот так делай Нечего выдумывать. Не только же настройкой, почитай как народ объем делает, какая площадь порта. Я так понял это повседнев,а Вы советуете 40 герц настройку Бубнилка не нужна никому,гораздо приятнее на мой взгляд ощущать много ветра в салоне,чем головную боль! Jendoss , Ты попробуй, режь по паре см, слушай. Где больше всего нравится, такую длину оставляй.

Как влияет на звук короб для сабвуфера

Статьи и видео Интервью Как оплатить? Если вы нас ненавидите Вебинары Новости Бизнес. В этом видео мы проверим, насколько точным является популярный метод проверки настройки порта в ФИ коробе, который представляет собой наблюдение за сыпучими материалами, находящимися на диффузоре динамика. А также сравним Tags: caraudioschool , автозвук , настройка короба , настройка порта , настройка фи , порт , резонансная частота , саб , сабвуфер , фи , частота , Школа Автозвука.

Частота настройки фазонвертора

Наверное, вы хотя бы что-то слыхали о четвертьволновых резонаторах. Этот вид корпусов используется при построении сабвуферов и НЧ звеньев акустических систем не так уж широко по сравнению, скажем, с фазоинвертором и закрытым ящиком. Но почему? Ведь четвертьволновик даёт несомненные жирные плюсы:. Возможно, широкое применение ЧВ сдерживается и некоторой трудоёмкостью его расчета. Хотя сам по себе расчет не так уж сложен, но обычно пока спроектируешь короб, приходится перебрать несколько вариантов, каждый раз заново всё пересчитывая.

Секреты музыкального баса. Пособие по настройке сабвуфера для начинающих.Сабвуферы.

В автозвуке существует множество вариантов акустических оформлений коробов. Поэтому многие новички не знают, что выбрать лучше всего. Наиболее популярные виды коробов для сабвуфера — это закрытый ящик и фазоинвертор. А также существуют такие оформления, как бандпасс, четвертьволновый резонатор, фриэир и другие, но при построении систем они применяются крайне редко по разным причинам. Советуем обратить внимание на статью из какого материала лучше делать сабвуферный короб. Мы наглядно продемонстрировали как влияет жёсткость короба на качество и громкость баса. Данный тип оформления самый простой.

Фазоинвертор (ФИ)

Правила форума. Форум автозвука и установки музыки в автомобиль. Форум автозвука Хороший звук для каждого Про бас и сабвуферы Настройка короба и треки.

Установка сабвуфера

Сразу огорчу Вас, правильного оформления сабвуфера нет и не будет, потому что, для каждого оно свое. А какой подойдет вам, зависит от Ваших музыкальных предпочтений и места, которое Вы можете пожертвовать, в багажнике. Самым компактным из всех оформлений и самым легким в изготовлении, является ЗЯ. Но у него самый маленький КПД. Звук у этого исполнения мягкий и не особо громкий.

На какую частоту настроить фазоинвертор. Частоту настройки порта фазика, можно выбрать из учета предпочтений в музыке. При такой настройке уши не страдают – это мягкий на слух бас! Обычно думают, если волосы раздувает, значит на уши давит и как она там сидит При такой настройке про клубняк, электро, тем более попсу можно забыть.

Switch to English регистрация. Телефон или email. Чужой компьютер. Барахолка АвтоЗвука Украина.

Выбор короба для сабвуфера. Виды ящиков

Здесь мы рассмотрим три основных типа коробов ( ящиков ), используемых в сабвуферах (как впрочем и в других АС). Но для начала немного о предназначении и функции какого бы то ни было ящика. Аккустическая головка излучает звук не только “вперед” но и назад, при этом фронтальная и тыловая звуковые волны противоположны по фазе. В связи с этим, существует термин “аккустическое замыкание” при котором волны с обеих сторон диффузора складываются и(если они противоположны по фазе) гасят друг друга. В этом случае в идеале вы вообще ничего не услышите, на практике же звук будет, но очень далеким от оригинала. Ящик аккустической системы, позволяет это замыкание ликвидировать и придать звуку требуемые характеристики по мощности и частоте.

Закрытый ящик (ЗЯ) – sealed box

Это наиболее простой в изготовлении тип аккустического оформления АС. Колебания в таком ящике находятся в закрытом обьеме и в конечном итоге гасятся. Но поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико оно все же оказвает влияние на характеристики аккустической системы. (теплея воздух расширяется и повышает жесткость системы). Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом, который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику “кажется” что позади него существенно больший объем чем на самом деле. На практике таким способом удается добиться увеличения “аккустического” объема ящика по сравнению с геометрическим на 15-20%.

При всей простоте этой конструкции она обладает многими достоинствами.

• Во-первых, простота расчета характеристик. Здесь есть всего один параметр -обьем.
• Во-вторых, во всем диапазоне частот колебания диффузора сдерживаются упругой реакцией воздушного обьема. Это существенно снижает вероятность перегрузки динамика и его механических повреждений. Не знаю, насколько утешительно это звучит, но у заядлых любителей баса динамики в закрытых ящиках, бывает, горят, но практически никогда не “выплевываются”.
• В-третьих, при грамотном выборе параметров головки и объема для нее закрытый ящик не имеет себе равных в области импульсных характеристик, в значительной мере определяющих субъективное восприятие басовых нот.

Если все так хорошо, зачем же нужны все остальные типы коробов? Подвох один-единственный. К.П.П. У закрытого ящика он -наименьший по сравнению с любым другим типом акустического оформления. При этом чем меньше нам удастся сделать объем ящика, при сохранении отго же рабочего частотного диапазона, тем меньше будет его эффективность. Нет более ненасытной твари в смысле подводимой мощности, чем закрытый ящик малого объема, поэтому-то динамики в них, как и было сказано, хоть и не выплевываются, но горят нередко.

Фазоинвертор (ФИ) – vented box

Фазоинвертор – следующий по распространенности тип акустического оформления. В фазоинверторе часть энергии, которая в закрытом ящике “ставится к стенке” используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании в упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, от одной до двух октав, но в его пределах к.п.д. существенно возрастает.

Помимо более высокого к.п.д. фазоинвертор обладает еще одним важнейшим достоинством – вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. Это может на первый взгляд показаться парадоксом – как наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора, но тем не менее. В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком – минимальны.

Выше частоты настройки тоннель становится все менее и менее “прозрачным” для звуковых колебаний, за счет инерции заключенной внутри него воздушной массы, и громкоговоритель работает как закрытый. Ниже частоты настройки происходит обратное: инерция отннеля постепенно сходит на нет и на самых низких частотах динамик работаеи практически без нагрузки, то есть как будто его вынули из корпуса. Амплитуда колебаний быстро возрастает, а вместе с ней и риск выплевывания диффузора или повреждения звуковой катушки от удара о магнитную систему. В общем, если не предохраняться, поход за новым динамиком становится реальной перспективой.

Средством предохранения от таких неприятностей, помимо осмотрительности в выборе уровня громкости, служит использование фильтров инфранизких частот. Отрезая часть спекАвтозвук Кировтра, где все равно никакого полезного сигнала не содержится (ниже 25 – 30 Гц), такие фильтры не дают диффузору идти в разнос с риском для собственной жизни и Вашего бумажника.

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель очень часто делают так, чтобы у уже готового сабвуфера можно было регулировать длину тоннеля, меняя частоту настройки.

Полосовой громкоговоритель – Bandpass

Третий тип сабвуфера, довольно часто используемый в автоустановках (хотя и реже, чем два предыдущих) – полосовой громкоговоритель. Если закрытый ящик и фазоинвертор – акустические фильтры верхних частот, то полосовой, как и вытекает из названия – объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель – одинарный 4-го порядка (single vented). Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у обычного фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы – отсюда и термин “симетричная нагрузка”.

Из традиционных конструкций полосовой громкоговоритель, в любом варианте – чемпион по эффективности. При этом эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола. Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но органиченной отдачей, то есть колокол будет низким и широким, а можно – с узкой полосой и очень высоким к.п.д. в этой полосе. Колокол при этом вытянется в высоту.

Бандпасс – капризная штука в расчете и самая трудоемкая в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика так, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.

Чем же это компенсируется? Прежде всего, как говорилось – высочайшим к.п.д. Во-вторых – тем, что весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля – и путь мощнейшим басам открыт. Специально для таких установок фирма JLAudio, например, выпускает гибкие пластмассовые рукава-тоннели, которыми она предлагает соединять выход сабвуфера с салоном. Вроде шланга пылесоса, только толще и жестче.

Какой ящик для своего динамика выберете вы — решать конечно вам. А наша автостудия изготовит вам этот короб.
