В холодное время года и при обильных осадках запотевание и обледенение стекол автомобиля становятся серьезной проблемой. Эффективным решением является установка подогрева дворников, который поддерживает их в рабочем состоянии при низких температурах. В этой статье представим инструкцию по самостоятельному изготовлению дворников с подогревом, рассмотрим варианты реализации и предоставим схему питания, что обеспечит безопасность и комфорт во время зимней езды.
АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ
Если вы не разбираетесь в таких понятиях, как сила тока, сопротивление, короткое замыкание и работа реле, лучше отложить создание подогрева для дворников на более подходящее время. Рассмотрите следующие варианты:
- приобретите готовые дворники с функцией подогрева. Некоторые модели имеют модуль управления, который автоматически включает и выключает подогрев в зависимости от температуры. Подогрев работает от гнезда прикуривателя, что исключает вмешательство в электропроводку. Установка отдельной кнопки для включения потребует меньше усилий, чем полное изготовление системы подогрева;
- установите подогрев зоны дворников, чтобы избежать примерзания щеток к стеклу. Однако учтите, что при сильном морозе существует риск трещин на лобовом стекле из-за резкого перепада температур.
Эксперты в области автомобильной электроники отмечают, что подогрев дворников может значительно повысить комфорт и безопасность в зимний период. Установка системы подогрева позволяет избежать обледенения стекол и улучшает видимость, что особенно важно в условиях сильных морозов. Специалисты рекомендуют использовать термопленку или специальные нагревательные элементы, которые можно интегрировать в уже существующие дворники. При этом важно учитывать мощность и способ подключения, чтобы не перегрузить электросистему автомобиля. Также эксперты подчеркивают, что самостоятельная установка требует определенных навыков и знаний, поэтому новичкам лучше обратиться к профессионалам для выполнения этой задачи.
ВАРИАНТЫ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ
Исследовав всплывающие в сети материалы по запросу «дворники с подогревом своими руками», можно сделать вывод, что существует 3 популярных способа реализации подогрева:
- с использованием нихромовой нити. Нихромовая проволока используется в качестве нагревательного элемента во многих электроприборах. Технология применима для каркасных щеток с полыми резинками, то есть с отверстием по всей длине щетки. Нихромовую нить можно использовать и в паре с бескаркасными дворниками, если конструкция последних позволяет закрепить нить в пазу без риска закорачивания участков нити между собой;
- с использованием провода МГТФ сечением 0.03 мм² (термостойкий монтажный провод с изоляцией из фторопласта). Особенностью фторопласта является морозостойкость, тугоплавкость, устойчивость к воздействию многих химическим вещества (кислоты, щелочи). Среди недостатков – негативное влияние на изоляцию резкого перепада температур, а именно это будет происходить при включении подогрева зимой. Провод МГТФ следует использовать только для неподвижной укладки, так как при постоянном механическом воздействии кабель может оголиться. Конструкция подогрева щеток стеклоочистителя предполагает изготовление своеобразного нагревательного элемента из провода МГТФ, который будет располагаться под кожухом бескаркасной щетки;
- с использованием готовых нагревательных пластин для дворников. В продаже можно найти готовые комплекты различных размеров. Номинальное напряжение – 12 В, но допускается использование и в сети 24 В, если подключить два однотипные комплекты последовательно. Производитель пластин «Полярник» для модели ПЩ15 заявляет потребление тока – 23 Вт, что нужно обязательно учитывать при выборе номинала предохранителя и сечения проводов.
https://youtube.com/watch?v=exlOWuVkvF8
| Способ подогрева | Плюсы | Минусы |
|---|---|---|
| Использование греющего кабеля | Эффективный подогрев, равномерное распределение тепла | Сложность установки, высокая стоимость материалов, потребление энергии |
| Использование резистивного элемента (например, от старой спирали) | Низкая стоимость материалов, простота конструкции (при наличии навыков) | Неравномерный подогрев, риск повреждения дворников, пожароопасность |
| Использование тепловой пленки | Простота установки, гибкость, относительно низкая стоимость | Невысокая эффективность подогрева, быстрый износ пленки |
| Использование системы подогрева от автостекла (если предусмотрена производителем) | Эффективный подогрев, безопасность | Необходимо наличие системы подогрева в автомобиле, сложность подключения |
Интересные факты
Вот несколько интересных фактов о подогреве дворников, которые могут быть полезны:
-
Эффективность в холодное время года: Подогрев дворников помогает предотвратить налипание снега и льда на лобовом стекле, что значительно улучшает видимость и безопасность в зимних условиях. Это особенно актуально для регионов с суровыми зимами, где замерзшие дворники могут стать настоящей проблемой.
-
Простота установки: Многие автолюбители могут установить систему подогрева дворников самостоятельно, используя специальные нагревательные элементы, которые можно приобрести в магазинах автозапчастей. Обычно это требует минимальных инструментов и навыков, что делает проект доступным для большинства.
-
Экономия на обслуживании: Установка подогрева дворников может снизить износ резинок и механизмов дворников, так как они не будут подвергаться постоянному воздействию льда и снега. Это может привести к экономии на замене дворников и ремонте системы стеклоочистителей в долгосрочной перспективе.
ВАРИАНТ С НИХРОМОВОЙ НИТЬЮ

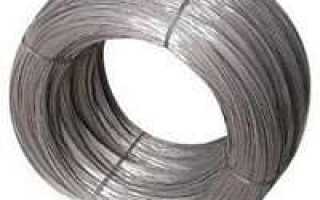

Для подогрева лучше использовать нихромовую проволоку диаметром 0,32 мм². Необходимо рассчитать потребляемый ток для установки предохранителя и выбора сечения проводов. Например, 1 метр проволоки Х20Н80 с диаметром 0,32 мм² имеет сопротивление 13,7 Ом. Зная напряжение и сопротивление, мощность можно вычислить по формуле W = U²/R. Расчет покажет, что мощность составит 14,3 Вт (14*14/13,7). Зная мощность, силу тока можно определить по формуле I = W/U. В данном случае сила тока составит 1 А. Определив длину проволоки для обогрева щеток, вы сможете рассчитать силу тока для выбора сечения проводов, воспользовавшись таблицами подбора сечения по силе тока. Рекомендуем ознакомиться со статьей о выборе предохранителей и выбирать сечение проводов с запасом.
Особенности установки нити:
- проволока должна быть надежно зафиксирована;
- нихромовая нить не имеет изоляции, поэтому недопустимо касание двух и более точек проволоки к металлическим элементам – это приведет к короткому замыканию;
- в местах, где нить выглядывает из щетки, для компенсации температурной деформации необходимо надеть изоляцию;
- поскольку места соединения нити и проводов становится крайне жесткими, должны быть в неподвижном состоянии. Это позволит местам пайки не обломаться при работе дворников.
В сети вы можете найти фотоотчеты изготовления обогрева для щеток «Хорс». Точную последовательность действий мы не описывали, так как конструкции дворников различного типа будут отличаться.
МГТФ ПРОВОЛОКА
Чтобы создать нагревательный элемент, вбейте два гвоздика на расстоянии, соответствующем месту установки нагревателя в дворник. Обмотайте гвозди, как показано на изображении, и разместите элемент под кожухом бескаркасной щетки. Концы провода МГТФ должны находиться в центре дворников. Для равномерного распределения тепла оберните шлейф фольгой. Для вывода проводов может потребоваться просверлить отверстия в корпусе или крепежах.
Читайте также:
СХЕМА ПИТАНИЯ
Подключение щеток с подогревом осуществляется через 4-контактное реле. Наибольший нагрев будет при параллельном подключении. Силовой + для питания подогрева лучше взять напрямую с АКБ, расположив предохранитель как можно ближе к батарее. Управляющий + реле можно взять с силового плюса, тогда нажатие кнопки в салоне должно подавать – на второй управляющий вывод реле.

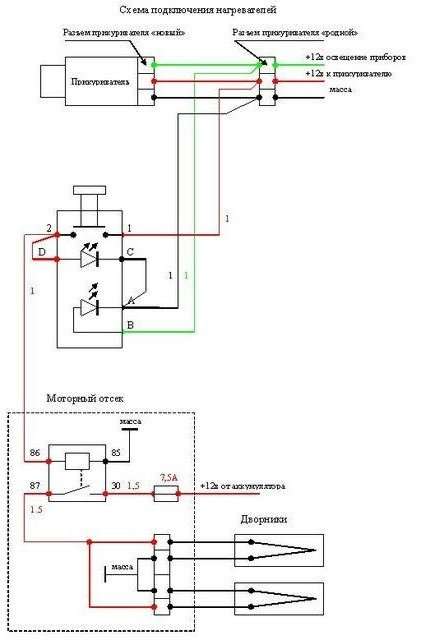

На приведенной ниже схеме управляющий + взят от прикуривателя в салоне, а силовой и управляющий – замкнуты на массу. Такое подключение позволяет реализовать подсветку кнопки включения подогрева дворников.
ПРОВЕРКА И ТЕСТИРОВАНИЕ СИСТЕМЫ
После завершения установки системы подогрева дворников, крайне важно провести тщательную проверку и тестирование, чтобы убедиться в её правильной работе и безопасности. Этот этап включает в себя несколько ключевых шагов, которые помогут избежать возможных проблем в будущем.
1. Визуальный осмотр
Первым делом необходимо провести визуальный осмотр всех компонентов системы. Убедитесь, что все провода правильно подключены, нет повреждений или изоляции, которая могла бы привести к короткому замыканию. Проверьте, что нагревательные элементы правильно установлены и не касаются других металлических частей автомобиля.
2. Проверка подключения к источнику питания
Следующий шаг — проверить подключение системы к источнику питания. Для этого можно использовать мультиметр. Убедитесь, что на выходе имеется необходимое напряжение, соответствующее характеристикам системы подогрева. Если напряжение отсутствует, проверьте предохранители и соединения.
3. Тестирование работы системы
-
Читайте также:
После проверки подключения можно переходить к тестированию работы системы. Включите подогрев дворников и наблюдайте за их работой. Нагревательные элементы должны начать нагреваться, и вы должны почувствовать тепло на поверхности стеклоочистителей. Важно следить за тем, чтобы температура не превышала допустимые значения, чтобы избежать повреждения резинок дворников.
4. Проверка на наличие утечек
Также стоит проверить систему на наличие утечек. Для этого можно использовать специальный тестер или просто внимательно осмотреть все соединения на предмет влаги или конденсата. Утечки могут привести к короткому замыканию и выходу системы из строя.
5. Долговременное тестирование
Рекомендуется провести долговременное тестирование системы в различных условиях. Например, включите подогрев на несколько часов и проверьте, как он работает при низких температурах. Это поможет выявить возможные проблемы, которые могут возникнуть в процессе эксплуатации.
6. Обратная связь и доработка
Если в процессе тестирования были выявлены какие-либо недостатки или проблемы, не стоит откладывать их устранение. Обратитесь к документации или к специалистам, если необходимо, для получения рекомендаций по доработке системы. Возможно, потребуется заменить некоторые компоненты или изменить схему подключения.
Проведение всех этих шагов поможет вам убедиться, что система подогрева дворников работает эффективно и безопасно, что значительно повысит комфорт и безопасность вождения в зимний период.
Вопрос-ответ
Как сделать зимний режим дворников?
Механический. На многих автомобилях достаточно слегка надавить на дворники сверху вниз, и они сами с щелчком перейдут в нижнее положение. На этом 6-секундном видео показана обратная операция — из летнего режима в зимний. Весной проделайте то же самое, но в обратную сторону.
-
Читайте также:
Можно ли установить обогрев дворников?
Обогрев лобового стекла без труда можно установить самостоятельно. Перед началом работ необходимо очистить поверхность стекла от грязи, пыли и жира. Сняв с пленки защитную бумагу, можно клеить подогреватели щеток на внутреннюю поверхность стекла к месту, на котором останавливается щетка.
Чем можно смазать дворники, чтобы не замерзали?
Примерзают дворники — смазать силиконом. Силиконовая смазка отличается высокой эффективностью, она не притягивает пыль, не накапливает грязь. Состав не замерзает при отрицательной температуре зимой, не образует в прорезях частиц льда.
Советы
СОВЕТ №1
Перед началом работы внимательно изучите схему подключения подогрева. Убедитесь, что у вас есть все необходимые материалы и инструменты, такие как термостаты, провода и изолента. Это поможет избежать лишних поездок в магазин во время процесса.
СОВЕТ №2
Используйте качественные нагревательные элементы, которые подходят для вашего автомобиля. Неправильный выбор может привести к перегреву или неэффективной работе системы, что в свою очередь может повредить стекло или другие элементы автомобиля.
СОВЕТ №3
Обязательно проверьте работоспособность системы после установки. Для этого включите подогрев и следите за тем, как быстро и равномерно нагреваются дворники. Это поможет вам убедиться, что все подключено правильно и работает эффективно.
СОВЕТ №4
Не забывайте о безопасности. При работе с электрическими компонентами всегда отключайте аккумулятор, чтобы избежать короткого замыкания или поражения электрическим током. Также используйте изолирующие материалы для защиты проводов от влаги.
