Передаточное число коробки передач (КПП) — ключевой параметр, определяющий эффективность передачи мощности от двигателя к колесам. Понимание этого показателя помогает лучше ориентироваться в характеристиках автомобиля и оптимизировать его эксплуатацию в различных условиях. В статье рассмотрим, что такое передаточное число, как оно влияет на динамику и экономичность автомобиля, а также предложим методику его расчета. Это поможет сделать более осознанный выбор при покупке или настройке транспортного средства.
Общий принцип работы КПП

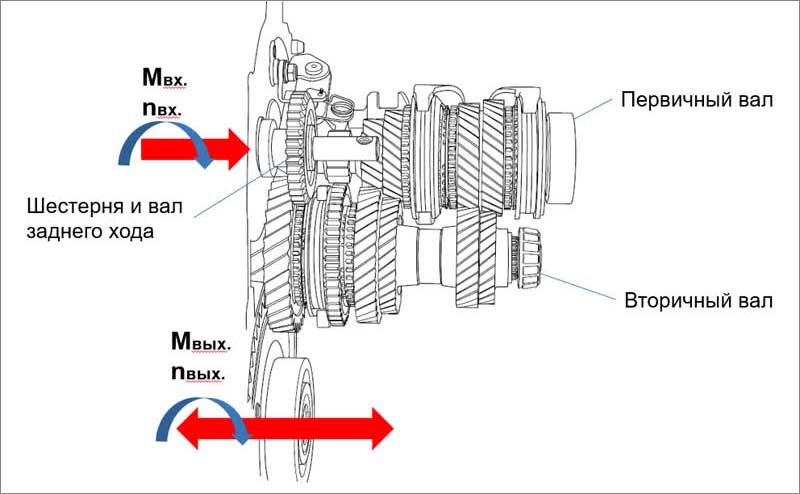

Классическая механическая трансмиссия представляет собой редуктор с несколькими ступенями. Главная задача этого устройства — изменение скорости вращения вала и преобразование крутящего момента от коленвала двигателя к ведущим колесам автомобиля. Управление редуктором в механической коробке передач осуществляется вручную с помощью рычага переключения передач, расположенного в салоне.
Когда водитель увеличивает обороты двигателя, он разгоняет автомобиль, однако на каждой передаче существует предел скорости, превышать который невозможно. Для этого необходимо переключиться на передачу с более высоким передаточным числом, что позволяет снизить обороты при сохранении крутящего момента.

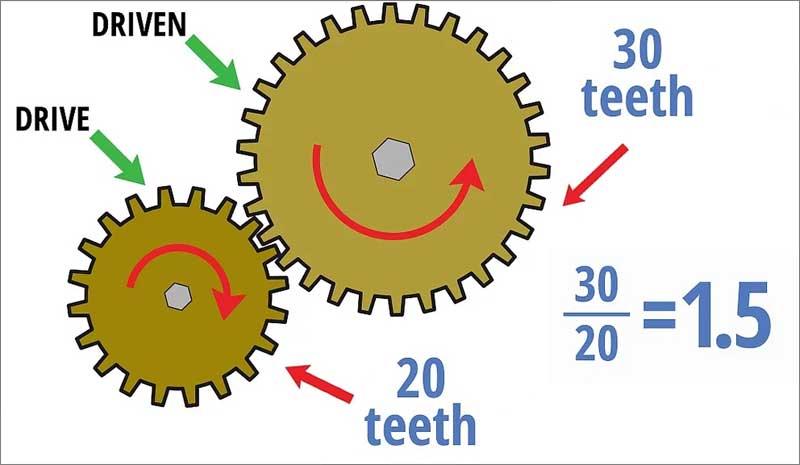

Передаточное число трансмиссии — это соотношение количества зубьев на ведомой шестерне к количеству зубьев на ведущей шестерне. Например, если на ведомой шестерне 60 зубьев, а на ведущей — 30, то передаточное число составит два (60:30).
Таким образом, передаточное число демонстрирует, насколько быстрее вращается ведомый вал по сравнению с коленвалом.
Передаточное число коробки передач (КПП) является важным параметром, который определяет соотношение между оборотами двигателя и колесами. Специалисты подчеркивают, что это значение оказывает влияние на динамику автомобиля, его разгон и расход топлива. Для вычисления передаточного числа необходимо знать количество зубьев на шестернях трансмиссии и ведущих колесах. Формула проста: передаточное число равно количеству зубьев ведомой шестерни, деленному на количество зубьев ведущей шестерни. При этом следует учитывать, что разные передачи имеют различные передаточные числа, что позволяет оптимизировать работу двигателя в зависимости от условий движения. Понимание этого параметра помогает водителям лучше адаптироваться к различным дорожным ситуациям и выбирать наиболее эффективный режим работы автомобиля.
Передаточное число коробки передач является ключевым параметром, определяющим соотношение между оборотами двигателя и колесами автомобиля. Эксперты отмечают, что это значение влияет на динамику разгона, экономию топлива и общую управляемость транспортного средства. Для расчета передаточного числа необходимо знать количество зубьев на шестернях в трансмиссии. Обычно оно рассчитывается как отношение числа зубьев ведущей шестерни к числу зубьев ведомой.
Специалисты подчеркивают, что правильный выбор передаточного числа позволяет оптимизировать работу двигателя в различных режимах, что особенно важно для спортивных автомобилей и внедорожников. Важно учитывать, что слишком высокое передаточное число может привести к снижению мощности на колесах, тогда как слишком низкое может негативно сказаться на экономичности. Таким образом, понимание и правильный расчет передаточного числа являются важными аспектами для достижения баланса между производительностью и эффективностью автомобиля.
Как рассчитываются передаточные числа КПП
Алгоритм определения передаточного числа коробки:
- за базовую берём формулу К = Квм/Квщ, где Квм — число зубцов ведомой шестерни, Квщ — ведущей. Если, скажем, требуется определить ПЧ крутящего момента на колеса от трансмиссии, необходимо взять за исходные данные число зубцов шестерни дифференциала, которая будет ведомой, и количество зубцов шестерни вторичного вала КПП. Полученное значение называют ПЧ главной пары;
- итак, пускай на коробке, расположенной на вторичном валу, имеется 15 зубьев, на шестерне дифференциала – 53 зубца. Подставив эти значения в нашу формулу, получим значение ПЧ для этой пары, равное 3,5. Это означает, что вал дифференциала будет вращаться медленнее вторичного вала коробки в 3,5 раза;
- аналогичным образом рассчитываются ПЧ для каждой пары шестерен, присутствующих в трансмиссии. Чем ближе они будут находиться, тем плавнее будет осуществляться разгон авто, если передачи переключать последовательно друг за другом. По передаточным числам КПП можно произвести расчёт скорости вращения мотора, вернее, разницу скоростей между высшей и низшей передачами, разделив ПЧ первой передачи на ПЧ самой высокой;
- рост передаточного числа, приводит к более коростному разгону автомобиля, но придётся чаще переключаться. Чем меньше ПЧ, тем выше максимально достижимая скорость, но разгоняться придётся дольше.
В принципе такой способ расчёта применяется при разработке трансмиссии, но здесь многое зависит от точности подбора передаточных чисел – это влияет не только на максимальную скорость автомашины, но и её динамические характеристики.
Узнать ПЧ для конкретной модели авто можно просмотрев её технические характеристики в руководстве пользователя. Если таковые найти не удалось, посчитать отношение для каждых пар МКПП можно и самостоятельно.
Читайте также:
Делается это следующим образом:
- машина загоняется на яму, все колёса, кроме одного ведущего, фиксируются противооткатными упорами;
- выставляем рычаг КП в нейтральное положение;
- мелом фиксируем текущее положение колеса, поставив метки на шине и полу (добиваясь их совмещения);
- аналогичную операцию выполняем с фланцем и корпусом редуктора;
- пуская помощник вращает колесо, а вы подсчитывайте, сколько оборотов сделает вал редуктора. Помощник добивается повторного совпадения меток, подсчитывая количество оборотов колеса;
- полученное значение делим пополам, а затем на количество оборотов, выполненных карданным валом. Результирующее значение и будет искомым передаточным числом.
| Передаточное число (i) | Скорость двигателя (об/мин) | Скорость автомобиля (км/ч) |
|---|---|---|
| 1 (первая передача) | 3000 | 20 |
| 2 (вторая передача) | 2500 | 35 |
| 3 (третья передача) | 2000 | 50 |
| 4 (четвертая передача) | 1800 | 70 |
| 5 (пятая передача) | 1500 | 90 |
| Задний ход (R) | 2500 | -15 |
| Главная передача (iгп) | – | – |
| Термин/Параметр | Определение/Значение | Формула расчета |
|---|---|---|
| Передаточное число (i) | Отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни, или отношение угловой скорости ведущего вала к угловой скорости ведомого вала. | $i = Z_{вед} / Z_{ведущ}$ или $i = omega_{ведущ} / omega_{вед}$ |
| Z_вед | Число зубьев ведомой шестерни (той, что вращается медленнее). | – |
| Z_ведущ | Число зубьев ведущей шестерни (той, что вращается быстрее). | – |
| $omega_{ведущ}$ | Угловая скорость ведущего вала (об/мин или рад/с). | – |
| $omega_{вед}$ | Угловая скорость ведомого вала (об/мин или рад/с). | – |
| Общее передаточное число КПП | Произведение передаточных чисел всех последовательно соединенных пар шестерен в коробке передач для конкретной ступени. | $i_{общ} = i_1 times i_2 times … times i_n$ |
| Передаточное число главной передачи | Отношение числа зубьев ведомой шестерни главной передачи к числу зубьев ведущей шестерни главной передачи. | $i_{гл} = Z_{вед_гл} / Z_{ведущ_гл}$ |
| Передаточное число трансмиссии | Произведение передаточного числа выбранной ступени КПП и передаточного числа главной передачи. | $i_{транс} = i_{КПП} times i_{гл}$ |
| Крутящий момент на колесах (M_к) | Крутящий момент двигателя, умноженный на передаточное число трансмиссии и КПД трансмиссии. | $M_к = M_{двиг} times i_{транс} times eta_{транс}$ |
| Скорость автомобиля (V) | Зависит от угловой скорости двигателя, передаточного числа трансмиссии и радиуса колеса. | $V = (omega_{двиг} / i_{транс}) times R_{колеса}$ |
Интересные факты
Вот несколько увлекательных фактов о передаточном числе трансмиссии:
-
Эффективность мощности и экономия топлива: Передаточное число трансмиссии играет ключевую роль в передаче мощности от двигателя к колесам. Более высокое передаточное число способствует увеличению крутящего момента на колесах, что особенно полезно при ускорении. В то же время, на высоких передачах, где передаточное число ниже, двигатель функционирует более эффективно, что может привести к снижению расхода топлива на больших скоростях.
-
Определение передаточного числа: Чтобы вычислить передаточное число, необходимо разделить количество зубьев на шестерне на количество зубьев на ведущем колесе. Например, если у вас есть шестерня с 20 зубьями и ведущая шестерня с 40 зубьями, то передаточное число составит 0,5. Это означает, что на один полный оборот ведущей шестерни шестерня с меньшим количеством зубьев сделает два оборота.
-
Воздействие на динамику автомобиля: Передаточное число влияет не только на ускорение, но и на максимальную скорость транспортного средства. Низкие передаточные числа (например, в спортивных автомобилях) обеспечивают лучшее ускорение, тогда как высокие передаточные числа (например, в грузовиках) позволяют достигать большей максимальной скорости при меньших оборотах двигателя, что способствует снижению износа и экономии топлива.
Как динамика машины зависит от передаточного числа
Чем более сбалансированы передаточные числа (ПЧ), тем эффективнее работает трансмиссия и меньше износ шестерен. Правильный выбор ПЧ — сложная задача, требующая учета множества факторов: мощности двигателя, назначения автомобиля, диаметра колес и других параметров.
Передаточное число определяет изменение крутящего момента на выходе пары шестерен, что влияет на вал, передающий мощность на ведущие колеса. Для изменения ПЧ используются шестерни с разным количеством зубьев.
При высоком передаточном числе автомобиль быстрее разгоняется, что улучшает динамику, но длина передачи будет короткой. Это означает, что максимальные обороты коленвала достигаются быстрее, и переключение на короткие передачи должно происходить оперативно.
Снижая передаточное число, ухудшаем динамические характеристики, но достигаем более высоких скоростей. На высшей передаче не рекомендуется обгонять — лучше переключиться на меньшую передачу и только после завершения маневра вернуться на высшую.
Инженеры стремятся найти оптимальные ПЧ, чтобы сохранить высокую скорость и хорошие разгонные характеристики.
В автоспорте гонщики создают ПЧ с равномерным уменьшением, что позволяет переключаться при разгоне «автоматически», так как длина передач становится схожей.
-
Читайте также:
Высокая скорость характерна для прямых участков, тогда как на извилистых трассах лучше использовать большие значения ПЧ — этот выбор приходит с опытом и зависит от типа трассы.

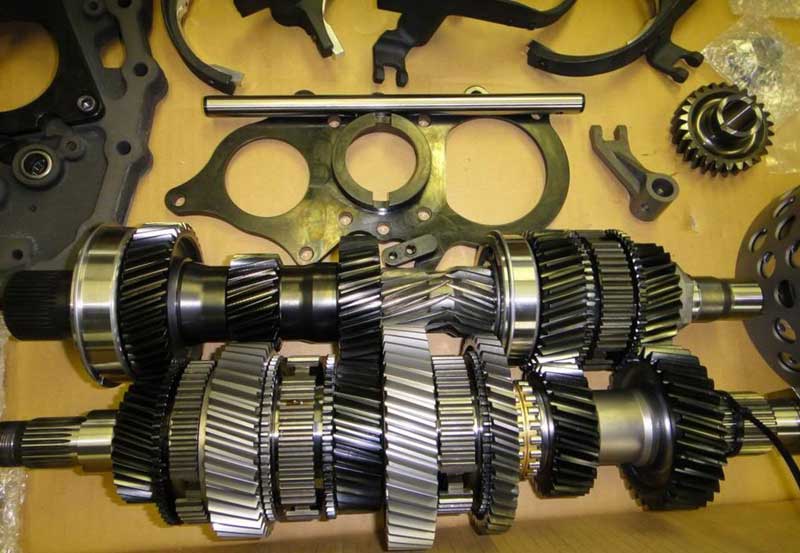

Тюнинг КПП с изменением передаточного отношения
Не все осознают, что оптимальные динамические характеристики автомобиля зависят не только от мощности двигателя, но и от диапазона оборотов, в котором достигается максимальный крутящий момент. То есть на крайних значениях частоты вращения коленчатого вала, как на минимальных, так и на максимальных, крутящий момент не достигает своего пика.
Иными словами, чем больше разница между текущими и максимальными оборотами, тем менее эффективно происходит ускорение. В традиционных трансмиссиях передаточные числа подбираются так, чтобы обеспечить комфортный разгон на низких передачах, а высшие используются для поддержания высокой скорости с целью экономии топлива.
Если экономия топлива не является приоритетом, можно улучшить динамические характеристики, изменив передаточные числа. В этом случае диапазон оборотов коленвала на одной передаче становится короче, что приводит к сближению передаточных чисел соседних передач. Для этого существует специальный термин – сближенный ряд трансмиссий.
Что это значит для водителя? Двигатель достигает максимальных оборотов на более низкой передаче, а при переключении на более высокую передачу обороты остаются примерно на том же уровне – они падают, но не критично, оставаясь в пределах максимального крутящего момента.
Существует несколько способов решения этой задачи. Например, можно установить колеса меньшего диаметра или изменить передаточное число главной пары (например, увеличить его с 3,7 до 4,0). Также возможно комбинировать эти методы.
Многие поступают следующим образом: если конкретная модель автомобиля имеет разные комплектации с различными двигателями (например, 1,1, 1,3 и 1,6 литра), то передаточное число главной пары для версии с 1,6-литровым мотором устанавливают таким же, как у младших моделей.
Таким образом, после такого тюнинга, установив передаточное число 4,0 вместо стандартного 3,7, передаточное число на пятой передаче станет аналогичным передаточному числу на четвертой. Если при этом использовать шины меньшего диаметра, это дополнительно снизит передаточное число. В результате автомобиль будет разгоняться значительно быстрее, но и расход топлива увеличится.
-
Читайте также:
После такого апгрейда на пятой передаче двигатель будет работать на полную мощность, что может снизить комфорт для пассажиров. Поэтому подобный тюнинг следует рассматривать только в случае острой необходимости, принимая во внимание другие характеристики автомобиля, такие как его вес, мощность двигателя и режим эксплуатации.
Влияние передаточного числа на расход топлива
Передаточное число коробки передач (КПП) играет ключевую роль в определении расхода топлива автомобиля. Оно представляет собой отношение числа оборотов коленчатого вала двигателя к числу оборотов выходного вала трансмиссии. Чем выше передаточное число, тем больше крутящего момента передается на колеса, что может привести к более эффективному использованию мощности двигателя.
Одним из основных факторов, влияющих на расход топлива, является то, как передаточное число соотносится с рабочими оборотами двигателя. При низких передаточных числах двигатель работает на более высоких оборотах, что может привести к увеличению расхода топлива. В то же время, высокие передаточные числа позволяют двигателю работать в более экономичном диапазоне оборотов, что способствует снижению расхода.
Кроме того, передаточное число влияет на динамику автомобиля. Например, автомобили с низким передаточным числом могут быстрее разгоняться, но при этом расход топлива будет выше на высоких скоростях. В то время как автомобили с высоким передаточным числом могут быть менее динамичными на старте, но обеспечивают лучшую экономию топлива на трассе.
Важно также учитывать, что передаточное число может варьироваться в зависимости от типа трансмиссии. В автоматических коробках передач передаточные числа могут изменяться автоматически в зависимости от условий вождения, что позволяет оптимизировать расход топлива. В механических коробках передач водителю необходимо самостоятельно выбирать передаточное число, что требует определенных навыков и знаний.
Для расчета оптимального передаточного числа необходимо учитывать множество факторов, включая тип двигателя, его мощность, массу автомобиля и условия эксплуатации. Например, для городских условий, где частые остановки и старты, может быть целесообразно использовать более низкие передаточные числа, тогда как для длительных поездок по шоссе лучше подойдут более высокие передаточные числа.
В заключение, передаточное число КПП является важным параметром, который напрямую влияет на расход топлива. Понимание его значения и умение правильно выбирать передаточные числа в зависимости от условий эксплуатации может существенно повысить экономичность автомобиля и снизить затраты на топливо.
Сравнение передаточных чисел в различных типах КПП
Передаточные числа в различных типах коробок передач (КПП) играют ключевую роль в определении характеристик автомобиля, таких как ускорение, максимальная скорость и экономия топлива. Сравнение передаточных чисел позволяет понять, как разные конструкции КПП влияют на динамику и производительность транспортного средства.
Существует несколько типов КПП, среди которых механическая, автоматическая и вариаторная. Каждый из этих типов имеет свои особенности в отношении передаточных чисел.
-
Читайте также:
Механическая КПП обычно имеет фиксированные передаточные числа, которые можно изменять вручную. В таких коробках передач передаточные числа могут варьироваться от низких (для увеличения крутящего момента) до высоких (для достижения максимальной скорости). Например, в спортивных автомобилях часто используются более короткие передаточные числа для улучшения ускорения, тогда как в экономичных моделях применяются более длинные передаточные числа для снижения расхода топлива на высоких скоростях.
Автоматическая КПП использует систему, которая автоматически выбирает оптимальное передаточное число в зависимости от условий движения. Это позволяет водителю не задумываться о переключении передач, однако передаточные числа в таких коробках могут быть более “размытыми” из-за наличия большего количества промежуточных значений. В современных автоматах, таких как трансмиссии с двойным сцеплением, передаточные числа могут быть настроены для быстрого переключения, что улучшает динамику разгона.
Вариаторная КПП (CVT) отличается от других типов тем, что не имеет фиксированных передаточных чисел. Вместо этого она использует систему шкивов и ремней, что позволяет плавно изменять передаточное число в зависимости от потребностей двигателя. Это обеспечивает оптимальную производительность и экономию топлива, так как двигатель всегда работает в наиболее эффективном диапазоне оборотов.
Сравнивая передаточные числа различных типов КПП, можно заметить, что механические коробки передач обеспечивают больше контроля над автомобилем и могут быть более эффективными в спортивных условиях. Автоматические и вариаторные КПП, в свою очередь, предлагают удобство и комфорт в повседневной эксплуатации, но могут уступать в динамике разгона.
Важно также учитывать, что передаточные числа могут варьироваться не только между типами КПП, но и внутри одного типа в зависимости от конкретной модели автомобиля. Например, спортивные версии автомобилей могут иметь более короткие передаточные числа, чем их стандартные аналоги, что позволяет улучшить динамические характеристики.
Таким образом, выбор типа КПП и понимание передаточных чисел являются важными аспектами, которые влияют на общую производительность и экономичность автомобиля. При выборе автомобиля стоит учитывать, как передаточные числа соответствуют вашим потребностям и стилю вождения.
Вопрос-ответ
Как посчитать передаточное число КПП?
Метод расчета зубчатой передачи: передаточное отношение = количество ведомых шестерен ÷ количество ведомых шестерен. Если редуктор многоступенчатый, то количество ведомых шестерен всех пар шестерен, находящихся в зацеплении друг с другом, ÷ число активных зубьев шестерни, и тогда результатом будет умножение.
Что означают передачи 1, 2, 3, 4, 5?
Теперь перейдём к цифрам! Итак, что они означают? 1 и 2: Эти две передачи обычно ниже и используются при движении на низкой скорости. 3 и 4: Эти две передачи обычно выше и используются при движении на высокой скорости. 5: Эта передача также выше, но в основном используется для движения по автомагистралям.
Что такое передаточное число простыми словами?
Что такое передаточное число? Это основная характеристика зубчатого передаточного механизма. Параметр определяется как отношение числа зубьев шестерни большего диаметра к такой же характеристике меньшего колеса. Для червячного редуктора это – отношение заходов винта к числу зубьев шестерни.
Что означает передаточное число КПП?
Передаточное число определяет «длину» передачи и крутящий момент, подаваемый на колеса автомобиля.
Советы
СОВЕТ №1
Изучите основные термины, связанные с передаточным числом КПП, такими как “основное передаточное число” и “передаточные числа передач”. Это поможет вам лучше понять, как работает трансмиссия вашего автомобиля и как передаточное число влияет на динамику движения.
СОВЕТ №2
Для расчета передаточного числа используйте простую формулу: передаточное число = число зубьев на ведущей шестерне / число зубьев на ведомой шестерне. Это позволит вам быстро определить, как изменение передаточного числа повлияет на ускорение и максимальную скорость автомобиля.
СОВЕТ №3
При выборе автомобиля учитывайте передаточное число в контексте ваших потребностей. Например, если вы планируете использовать автомобиль для частых поездок по городу, выбирайте модели с более низким передаточным числом для лучшего ускорения. Для дальних поездок на трассе подойдут автомобили с высоким передаточным числом для экономии топлива.
СОВЕТ №4
Не забывайте о том, что передаточное число можно изменять с помощью тюнинга трансмиссии. Если вы хотите улучшить характеристики вашего автомобиля, проконсультируйтесь с профессионалами о возможных изменениях передаточного числа и их влиянии на производительность.
