Устройство и принцип работы печки Renault Logan

Печка в Renault Logan обеспечивает комфорт водителя и пассажиров, особенно в холодное время. Она отвечает за обогрев салона и поддержание оптимальной температуры для безопасного вождения. В этой статье рассмотрим устройство и принцип работы печки Renault Logan, что поможет владельцам лучше понять её функциональность и упростит диагностику и ремонт при неисправностях.

Состав системы вентиляции/отопления Renault Logan

Комплектация автомобилей варьируется в зависимости от их модели. В бюджетном классе можно встретить автомобили с элементарной системой отопления и вентиляции, в то время как более дорогие варианты оборудованы полноценной климатической системой с автокондиционером.

Автокондиционер создает комфортные условия в жаркую погоду, а печка и компоненты системы охлаждения двигателя отвечают за обогрев салона.

Давайте подробнее рассмотрим систему вентиляции и отопления автомобиля, поскольку отопление не может работать без вентиляции, являясь её неотъемлемой частью.

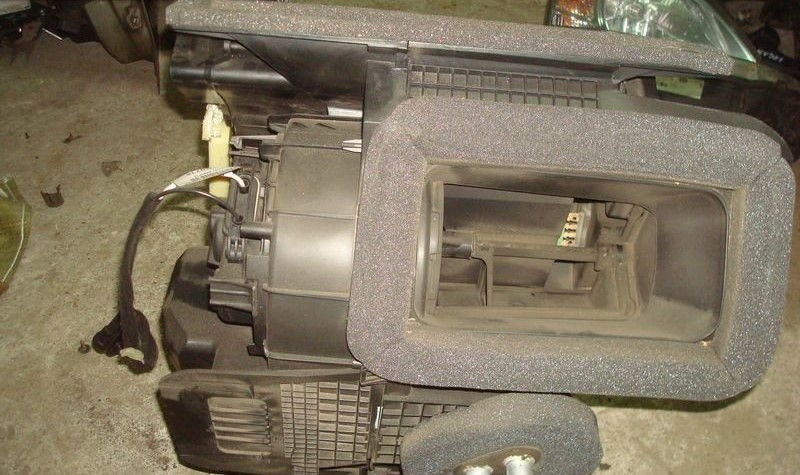

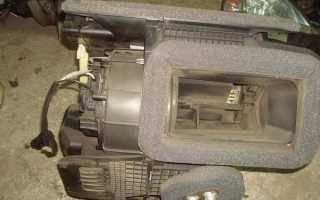

Система отопления Renault Logan состоит из радиатора (теплообменника), электровентилятора и воздуховодов, которые соединены с дефлекторами. В систему может быть включен салонный фильтр, очищающий воздух от загрязнений и влияющий на эффективность работы отопителя.

Дефлекторы направляют поток воздуха в определенные зоны автомобиля: на ветровое стекло, передние боковые стекла, область ног и верхнюю часть салона.

Эксперты подчеркивают, что печка Renault Logan является ключевым элементом системы отопления и вентиляции автомобиля. Она функционирует на основе принципа циркуляции воздуха, который нагревается через теплообменник. Водяная система охлаждения двигателя передает тепло в печку, где воздух проходит через нагретые элементы и затем поступает в салон.

Специалисты отмечают, что эффективность работы печки зависит от состояния радиатора и фильтров, а также от правильной работы термостата. Наличие загрязнений или неисправностей в системе отопления может привести к проблемам с обогревом салона, что негативно сказывается на комфорте водителя и пассажиров. Регулярное обслуживание и проверка системы отопления помогут избежать неприятных ситуаций и гарантировать надежную работу печки в любых условиях.

Как устроена автомобильная печка #climate control #气候控制

Эксперты отмечают, что печка Renault Logan представляет собой важный элемент системы отопления и вентиляции автомобиля. Основной принцип работы устройства заключается в использовании теплообменника, который нагревается от двигателя. Когда двигатель достигает рабочей температуры, охлаждающая жидкость циркулирует через радиатор печки, передавая тепло в воздух, который затем направляется в салон через вентиляционные отверстия.

Система управления печкой позволяет водителю регулировать температуру и поток воздуха, что обеспечивает комфортные условия в салоне. Кроме того, специалисты подчеркивают, что простота конструкции печки делает ее надежной и легкой в обслуживании. Однако важно следить за состоянием охлаждающей жидкости и фильтров, чтобы избежать перегрева и обеспечить эффективную работу системы.

Блок управления климатической системой

На центральной консоли торпеды (панели приборов) расположен блок, с помощью которого осуществляется управление работой печки и системы вентиляции. Он включает три рукоятки и кнопки включения автокондиционера и режима рециркуляции:

• слева расположен регулятор, отвечающий за распределение потоков воздуха;
• в центре находится регулятор переключения скорости вращения вентилятора;
• правая рукоятка отвечает за регуляцию температуры воздуха, дующего их дефлекторов;
• между левой и средней рукояткой расположена кнопка включения автокондиционера;
• справа находится рычаг включения режима рециркуляции.

Два первых регулятора характеризуются дискретным режимом работы, третий – плавной регулировкой.

Регулятор распределения воздушных потоков работает в следующих режимах, обозначенных соответствующими общепринятыми пиктограммами:

• обдув лобового стекла и окон передних дверей (задействуется соответствующие воздуховоды);
• обдув зоны головы водителя/переднего пассажира, используется центральный дефлектор;
• обдув одновременно верхней и нижней части салона;
• обдув только ног, при этом имеются воздуховоды, проходящие через центральный тоннель к заднему ряду сидений;
• обдув ног, ветрового/боковых стёкол автомобиля.

Интенсивность воздушного потока, поступающего в салон, регулируется посредством центрального регулятора, имеющего пять положений – «выключено» и четырёх скоростей вращения моторчика вентилятора. При этом сам электродвигатель вращается со стационарной, максимальной скоростью, а снижение интенсивности вращения вала моторчика осуществляется посредством дополнительных резисторов, понижающих силу тока, подаваемого на контакты двигателя.

Регулятор температуры направляемого в салон воздуха работает через тягу в виде тросика, который перекрывает отверстие, через которое в печной радиатор поступает горячий антифриз. Вращая рукоятку по часовой стрелке, в зону красных кругов с увеличивающимся диаметром, мы открываем краник, способствуя увеличению потока тосола, протекающего через соты радиатора, тем самым увеличивая нагрев воздуха.

Кнопка режима рециркуляции позволяет полностью перекрыть подачу в салон наружного воздуха, что может быть полезно при проезде через сильно загрязнённые/запылённые участки трассы. Таким образом, можно также быстро и без открытия окон автомобиля регулировать микроклимат, добиваясь увеличения или уменьшения температуры внутри салона.

Задействование режима рециркуляции осуществляется переводом рычага в левое положение. Противоположное положение рычага открывает заслонку для доступа забортного воздуха по цепочке вентилятор-радиатор-воздуховоды-дефлекторы.

Отметим, что режим рециркуляции не следует использовать сколь-нибудь продолжительное время, поскольку при отсутствии доступа свежего воздуха внутренний в результате дыхания находящихся в машине людей быстро насыщается влагой, что приводит к запотеванию стёкол. Поэтому рекомендуется использовать этот режим при слегка приоткрытых окнах, если он применяется не для защиты от проникновения в салон пыли, пыльцы растений, тополиного пуха или неприятных запахов.

Рекомендации для предотвращения запотевания стёкол, применимые в тёплое время года:

• переключаем колёсико распределения потоков воздуха в положение, соответствующее обдуву лобового/передних боковых стёкол;
• выключаем режим рециркуляции;
• колёсико температурного регулятора воздуха устанавливаем в режим «холод» к нижнему синему сектору;
• включаем максимальную или третью скорость работы печного вентилятора.

Как только стёкла оттают, можно использовать переключатели блока управления печкой в наиболее благоприятный для вас режим работы. Если автомобиль прогревается, ускорить этот процесс поможет режим рециркуляции, но при движении его следует выключить.

Интересные факты

Вот несколько увлекательных фактов о системе отопления Renault Logan и ее работе:

1. Отопительная система: Печка Renault Logan функционирует на основе теплообменника, который получает тепло от двигателя. Охлаждающая жидкость, проходя через радиатор отопителя, передает тепло в салон автомобиля. Это обеспечивает быстрое и эффективное обогревание внутреннего пространства, особенно в холодные дни.

2. Температурная регулировка: В Renault Logan имеется система, позволяющая регулировать температуру, что дает возможность водителю и пассажирам настраивать комфортный климат в салоне. Это достигается путем управления потоком воздуха и температурой охлаждающей жидкости, что создает индивидуальные условия для каждого находящегося в автомобиле.

3. Воздушная фильтрация: Печка Renault Logan также оснащена системой фильтрации воздуха, которая очищает поступающий в салон воздух от пыли и загрязнений. Это особенно важно для поддержания комфортной атмосферы внутри автомобиля и предотвращения попадания аллергенов и вредных частиц в салон.

Эти характеристики делают печку Renault Logan не только эффективной, но и удобной для пользователей, обеспечивая комфортные условия в любых погодных условиях.

Рено Дастер печка особенности.

Радиатор отопителя

Это устройство нагревает воздух в салоне автомобиля. Под «печкой» обычно понимается радиатор, который выполняет роль теплообменника. Он расположен в нижней части двигателя, а доступ к отопителю осуществляется из салона, в области центральной панели. Система воздуховодов проходит под поперечной балкой торпеды. Радиатор установлен в пластиковом корпусе, где находятся вентилятор и заслонки для распределения потоков воздуха.

Радиатор состоит из трубок и пластин, соединённых в единую систему. Аналогичная конструкция используется в основном радиаторе, который располагается перед двигателем, напротив радиаторной решётки. Оба устройства охлаждают антифриз, нагревающийся в рубашках двигателя, что предотвращает перегрев силового агрегата из-за трения быстро вращающихся узлов. Однако передний радиатор обычно справляется с охлаждением тосола, а салонный радиатор нагревает воздух, поступающий через дефлекторы в салон Renault Logan.

Принцип работы печки прост и эффективен. Охлаждающая жидкость из основного радиатора попадает в двигатель и нагревается до температуры выше 100°С, не закипая благодаря высокому давлению в системе охлаждения. Затем горячая жидкость поступает в печной радиатор. Проходя через тонкие трубки, она остывает, отдавая тепло металлическим трубкам и пластинам с высокой теплопроводностью. В это время воздух, поступающий через передние воздухозаборники на капоте, проходит через соты радиатора, нагревается и движется по воздуховодам. При высокой скорости и в умеренно холодную погоду самотёк воздуха поддерживает комфортный климат в салоне. Однако в морозные дни требуется принудительная вентиляция, за которую отвечает вентилятор отопителя.

Таким образом, работа отопителя основана на термодинамических процессах, известных из школьного курса физики.

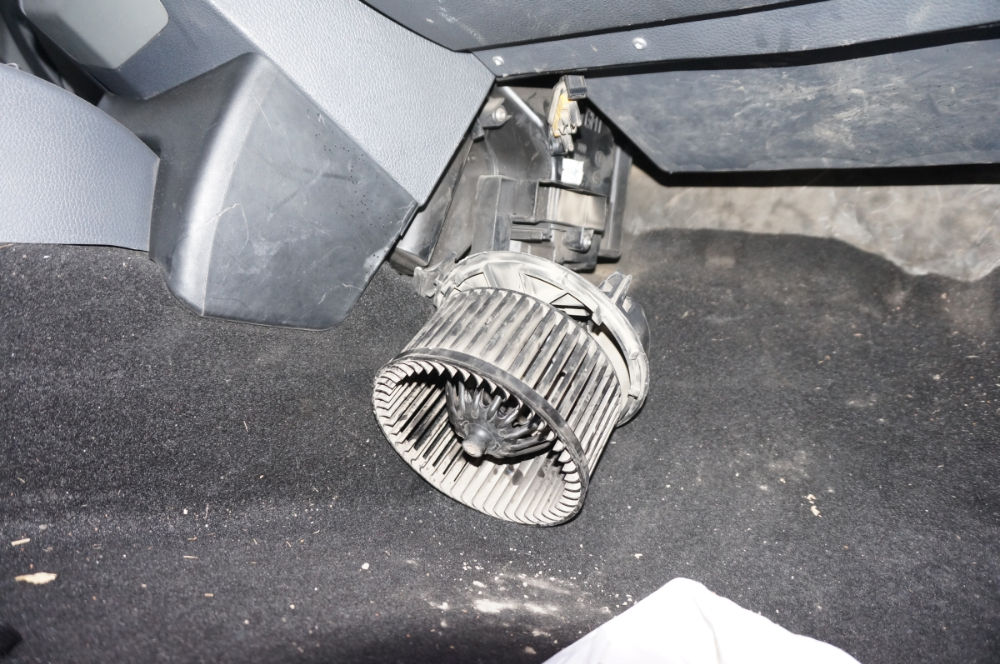

Вентилятор отопителя

Устройство отопителя Renault Logan невозможно представить без вентилятора. Без него печка не сможет эффективно прогреть салон автомобиля в холодное время года. Как уже упоминалось, этот элемент размещен в верхней части корпуса радиатора. Воздух поступает в корпус через два отверстия, расположенные по обе стороны декоративной накладки щитка перегородки моторного отсека. Когда вентилятор выключен, циркуляция воздуха происходит за счет самотека, что не обеспечивает необходимого давления, даже если автомобиль движется на высокой скорости. Вращающиеся лопасти крыльчатки создают значительный перепад давления, который позволяет регулировать скорость и силу воздушного потока.

Вентилятор представляет собой сборную конструкцию, состоящую из:

• компактного моторчика, который получает питание от генератора при работающем двигателе и от аккумулятора, когда двигатель выключен,
• крыльчатки, форма которой напоминает лопасти реактивного двигателя. Она изготовлена из пластика и установлена на одном валу с мотором.

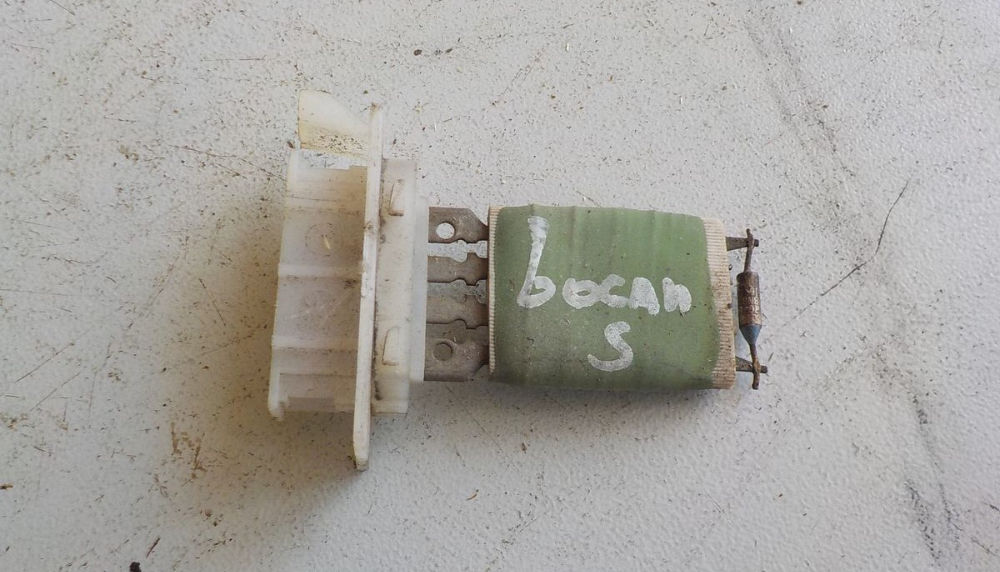

Скорость вращения мотора регулируется с помощью рукоятки, которая замыкает контакты соответствующего понижающего резистора. В Renault Logan предусмотрены три пониженные скорости, помимо максимальной, что позволяет выбрать оптимальный режим обдува.

Простой и быстрый ремонт печки RENAULT LOGAN

Другие элементы системы отопления

Когда в салон автомобиля поступает наружный воздух, ему необходимо уходить. За это отвечают вентиляционные отверстия в верхней части боковин багажного отделения, которые направляют воздух к боковым частям заднего бампера, минуя клапаны, закрывающиеся при отсутствии циркуляции воздуха внутри салона.

Термостат управляет переключением между большими и малыми контурами, обеспечивая быстрый прогрев двигателя за счёт перекрытия пути циркуляции через основной радиатор. Тосол всегда поступает в отопитель. Хотя термостат, казалось бы, не влияет на работу отопителя Renault Logan, это не совсем так: при малом круге радиатор отопителя прогревается лучше. Если термостат застревает в открытом положении, на этапе прогрева двигателя и при движении на низких оборотах он не получает достаточного тепла.

Водяной насос обеспечивает циркуляцию антифриза по системе под давлением. Если насос работает неэффективно, радиатор отопителя будет испытывать нехватку теплоносителя и не сможет прогреваться должным образом.

Также важны патрубки, по которым антифриз подаётся ко всем элементам системы охлаждения и вентиляции. При их повреждении может произойти утечка охлаждающей жидкости, что негативно скажется на работе отопителя. В таких случаях могут образовываться воздушные пробки, мешающие нормальному движению жидкости, и радиатор отопителя часто становится местом возникновения подобных проблем.

Принцип работы термостата

Термостат в системе охлаждения Renault Logan играет важную роль в поддержании оптимальной температуры двигателя. Это механическое устройство регулирует поток охлаждающей жидкости между радиатором и двигателем в зависимости от температуры. Главная функция термостата заключается в том, чтобы быстро прогревать двигатель до рабочей температуры и поддерживать её на стабильном уровне в процессе эксплуатации.

Устройство термостата включает корпус, внутри которого расположен термочувствительный элемент, обычно изготовленный из специального материала, который изменяет свои свойства при нагревании. Этот элемент реагирует на колебания температуры охлаждающей жидкости, расширяясь или сжимаясь, что открывает или закрывает клапан, регулирующий поток жидкости.

Когда двигатель запускается, охлаждающая жидкость находится в холодном состоянии. В этот момент термостат закрыт, что позволяет жидкости циркулировать только внутри двигателя, способствуя его быстрому прогреву. Как только температура охлаждающей жидкости достигает определённого уровня (обычно около 85-90 градусов Цельсия), термостат начинает открываться, позволяя жидкости поступать в радиатор для охлаждения.

Если температура охлаждающей жидкости превышает допустимые пределы, термостат полностью открывается, обеспечивая максимальный поток жидкости через радиатор. Это предотвращает перегрев двигателя и поддерживает его работу в оптимальном температурном режиме. Если температура падает ниже установленного уровня, термостат снова закрывается, что позволяет жидкости возвращаться в двигатель и поддерживать его температуру.

Следует отметить, что неисправный термостат может вызвать различные проблемы. Если он заедает в закрытом положении, двигатель может перегреваться, что может привести к серьезным повреждениям. С другой стороны, если термостат заедает в открытом положении, двигатель будет долго прогреваться, что негативно скажется на его эффективности и расходе топлива.

Регулярная проверка и замена термостата являются важными мероприятиями по обслуживанию Renault Logan, которые помогут избежать проблем с перегревом и обеспечат надежную работу системы охлаждения в целом.

Обслуживание и диагностика системы отопления

Система отопления в Renault Logan играет ключевую роль в обеспечении комфортного микроклимата в салоне автомобиля, особенно в холодное время года. Для поддержания ее эффективной работы необходимо регулярно проводить обслуживание и диагностику.

Первым шагом в обслуживании системы отопления является проверка уровня охлаждающей жидкости. Низкий уровень жидкости может привести к перегреву двигателя и снижению эффективности работы печки. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, особенно перед длительными поездками.

Следующим важным аспектом является проверка состояния радиатора отопителя. Радиатор может забиваться грязью и отложениями, что приводит к ухудшению теплообмена. Для диагностики состояния радиатора необходимо проверить его на наличие утечек и загрязнений. Если радиатор сильно загрязнен, его следует промыть специальными средствами или заменить.

Также стоит обратить внимание на работу вентилятора печки. В случае, если вентилятор не включается или работает с перебоями, необходимо проверить предохранители и реле, а также состояние проводки. Если все элементы в порядке, возможно, потребуется замена самого вентилятора.

Не менее важным является состояние термостата. Он отвечает за регулирование температуры охлаждающей жидкости и, соответственно, за работу системы отопления. Если термостат заедает в открытом или закрытом положении, это может привести к недостаточному прогреву салона. Рекомендуется проверять термостат на работоспособность каждые 30 000 км пробега.

Кроме того, стоит обратить внимание на состояние воздуховодов и фильтров. Загрязненные фильтры могут значительно ухудшить качество воздуха в салоне и снизить эффективность работы системы отопления. Фильтры рекомендуется менять не реже одного раза в год, а воздуховоды периодически очищать от пыли и грязи.

При возникновении проблем с системой отопления, таких как недостаточный обогрев или посторонние звуки, рекомендуется обратиться к специалистам для более глубокой диагностики. Использование специализированного оборудования позволит выявить скрытые неисправности и предотвратить более серьезные поломки.

Таким образом, регулярное обслуживание и диагностика системы отопления Renault Logan являются залогом ее надежной и эффективной работы, что обеспечивает комфортные условия для водителя и пассажиров в любое время года.

Вопрос-ответ

По какому принципу работает печка в машине?

Вентилятор прогоняет сквозь этот радиатор забортный воздух, который забирает тепло и поступает в салон автомобиля. Охлажденный при этом антифриз возвращается в двигатель, где вновь нагревается. И так по кругу. Печку включают, когда двигатель не холодный, а уже поработал некоторое время, и ОЖ нагрелась хотя бы до 50 °С.

Где находится предохранитель на печку Renault Logan 1?

Найти перегоревший предохранитель очень просто. Со стороны водителя, в торце приборной панели находится крышка, закрывающая блок предохранителей. Снимаем её и меняем перегоревший предохранитель на новый.

Принцип работы радиатора печки?

Принцип работы: охлаждающая жидкость поступает внутрь через входное отверстие и проходит через радиатор, многократно меняя направление движения и встречая препятствия на своём пути. При этом она отдаёт тепло стенкам корпуса радиатора и охлаждается.

Как включить печку в машине Рено Логан?

Прогрев двигателя. Садитесь за руль, поворачивайте ключ (или нажимайте кнопку запуска) и позвольте мотору немного поработать. Двигатель должен набрать рабочую температуру, а это значит, что охлаждающая жидкость должна нагреться. Именно тогда печка сможет полноценно выполнять свои функции.

Советы

СОВЕТ №1

Перед началом работы с печкой Renault Logan, обязательно ознакомьтесь с руководством пользователя. Это поможет вам понять основные элементы конструкции и их функции, а также избежать возможных ошибок при эксплуатации.

СОВЕТ №2

Регулярно проверяйте уровень охлаждающей жидкости в системе отопления. Низкий уровень может привести к перегреву двигателя и неэффективной работе печки, что негативно скажется на комфорте в салоне автомобиля.

СОВЕТ №3

Обратите внимание на фильтр салона. Загрязненный фильтр может снизить эффективность работы печки и ухудшить качество воздуха в салоне. Рекомендуется менять его каждые 10-15 тысяч километров или по мере необходимости.

СОВЕТ №4

Если печка не работает должным образом, проверьте предохранители и реле, отвечающие за её работу. Часто проблемы могут быть связаны с электрическими компонентами, и их замена может решить проблему без необходимости обращения в сервис.
