Не включается вентилятор охлаждения радиатора.

Всем привет, кто зашел почитать.) Лачик достался с кучей проблем, которые нужно постепенно решить. Первая проблема, которая меня беспокоит больше всего — не работающий вентилятор радиатора. При чем цепь проводов от реле — исправна, в данный момент пришлось схитрить и сделать параллельное включение реле вентилятора от реле включения ближнего света. Я провел два провода от реле К4 до реле К9, соединив 85 и 86 контакты.

реле и предохранители

На всякий случай переделал и пропаял соединение трех масс от других датчиков в известном месте, визуально все там было хорошо, окислов не заметил, хотя машине 10лет.

Шевроле лачетти не срабатывает вентилятор охлаждения

Система охлаждения Лачетти является одной из самых надёжных и неприхотливых систем данного автомобиля. Она призвана выполнять две основные функции – отведение избыточного тепла от двигателя и обогрев салона в холодное время года.

Если вовремя и правильно менять охлаждающую жидкость, то система охлаждения Лачетти будет долгие годы исправно и надёжно выполнять свои функции. Этот факт уже проверен временем.

Но у этой системы есть и недостаток – она очень хорошо выполняет свою функцию по отводу тепла от двигателя! Из-за этого двигатель работает в более низком тепловом режиме, а салон, соответственно, хуже прогревается при включении отопителя в холодное время года. Эта проблема решается заменой “холодного” термостата на более “горячий”. Разница в том, что “холодный” термостат открывается и пускает охлаждающую жидкость по большому кругу при температуре 87°C, а “горячий” при температуре 92°C, тем самым повышая тепловой режим работы двигателя.

Статья о замене термостата выйдет чуть позже, а сейчас дальше о системе охлаждения Лачетти.

Система охлаждения Лачетти выполнена по классической схеме – жидкостная, закрытого типа, с принудительной циркуляцией.

Из чего состоит система охлаждения Лачетти

• расширительный бачок,
• насос охлаждающей жидкости,
• рубашка охлаждения двигателя,
• термостат,
• соединительные шланги,
• радиатор с электрическим вентилятором,
• радиатор отопителя.

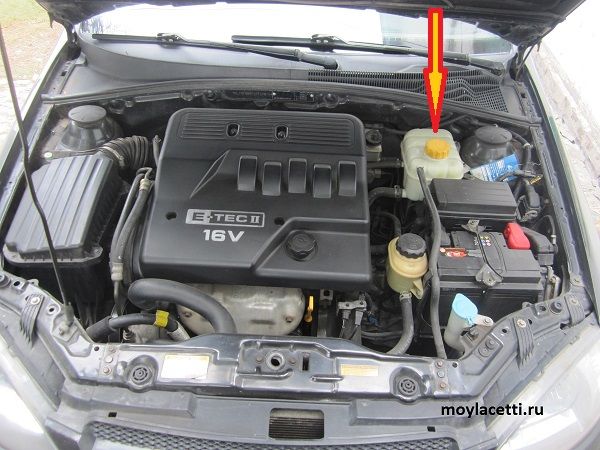

Расширительный бачок системы охлаждения Лачетти

Бачок системы охлаждения двигателя Лачетти

Расширительный бачок выполнен из полупрозрачной пластмассы, благодаря чему можно визуально контролировать уровень охлаждающей жидкости, который должен быть между метками МАХ и MIN, нанесённых на стенке бачка. Уровень жидкости проверяется на холодном двигателе.

В крышке бачка находятся впускной и выпускной клапаны, которые обеспечивают нужное давление в системе.

Примечание: Ни в коем случае не меняйте крышку на какую-либо другую без клапанов!

К верхнему патрубку расширительного бачка подсоединен пароотводящий шланг, который соединяет бачок с радиатором, а к среднему патрубку подсоединен шланг отвода жидкости от подогрева дроссельного узла. Нижний патрубок бачка соединяется шлангом с подводящей трубой насоса охлаждающей жидкости.

Насос охлаждающей жидкости Лачетти

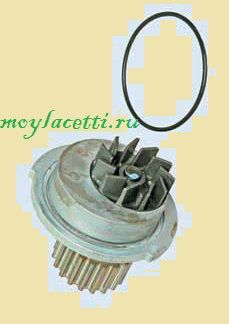

Насос охлаждающей жидкости Лачетти

Насос обеспечивает непрерывную циркуляцию жидкости в системе охлаждения.

Он приводится в действие зубчатым ремнем привода ГРМ. Насос лопастной, центробежного типа.

Охлаждающая жидкость подается к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Насосом жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда поступает к патрубку головки блока цилиндров, на котором установлен термостат.

Термостат Лачетти

Термостат Лачетти. Сверху вниз: крышка, термостат, корпус

На холодном двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, который ведет к радиатору. Жидкость циркулирует по рубашке охлаждения двигателя. Часть охлаждающей жидкости из рубашки охлаждения двигателя по шлангу, который подсоединен к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. К подогреву дроссельного узла жидкость поступает через шланг, который подсоединен к штуцеру корпуса термостата, а оттуда через расширительный бачок возвращается к насосу. Это, так называемый, малый круг циркуляции охлаждающей жидкости.

При прогреве жидкости до 87 °C, клапан термостата начинает открывать выпускной патрубок крышки термостата и, тем самым, пропускать поток жидкости в радиатор. При температуре жидкости 102 °C клапан термостата полностью открывается и жидкость подаётся в радиатор системы охлаждения Лачетти, где отдает тепло наружному воздуху. Это, так называемый, большой круг циркуляции.

Закрывается клапан термостата при охлаждении жидкости до 86 °C.

Примечание: через блок подогрева дроссельного узла и радиатор отопителя охлаждающая жидкость циркулирует постоянно, независимо от положения клапана термостата.

Радиатор Лачетти

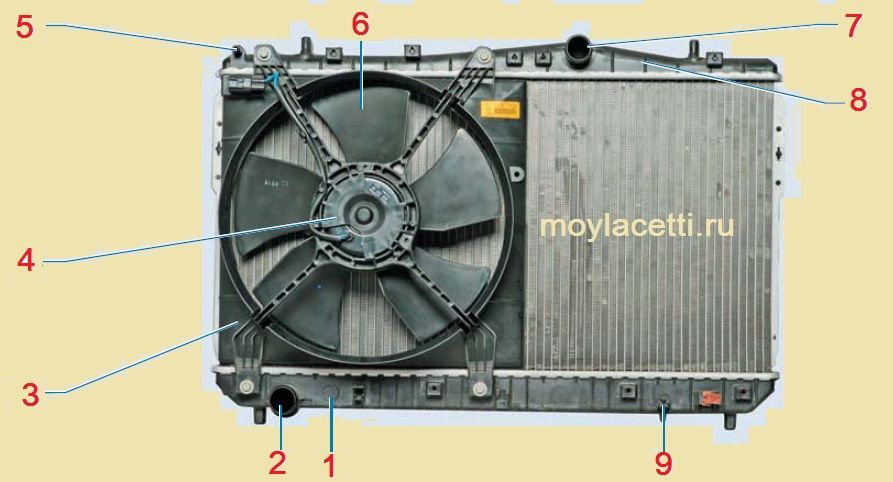

Радиатор в сборе с вентилятором: 1 — нижний бачок радиатора; 2 — отводящий патрубок радиатора; 3 — кожух вентилятора; 4 — электродвигатель вентилятора; 5 — пароотводящий патрубок радиатора; 6 — крыльчатка вентилятора; 7 — подводящий патрубок радиатора; 8 — верхний бачок радиатора; 9 — пробка сливного отверстия

Температура включения вентилятора на первую и вторую скорость вращения у двигателя 1,8 литра отличается от двигателей 1,4 и 1,6 литра.

ЭБУ включает основной вентилятор на:

• низкую скорость при температуре охлаждающей жидкости 93 °С — у двигателей 1,8 или при 97,5 °С — у двигателей 1,4 и 1,6.
• на высокую скорость при 97 °С — у двигателей 1,8 или при 101 °С — у двигателей 1,4 и 1,6.
• переводит вентилятор с высокой скорости на низкую при 94 °С — у двигателей 1,8 или при 99 °С — у двигателей 1,4 и 1,6
• выключает вентилятор при 90 °С — у двигателей 1,8 или при 95 °С — у двигателей 1,4 и 1,6.

Дополнительный вентилятор ЭБУ включает на низкую скорость при включении кондиционера, а на высокую скорость при температуре охлаждающей жидкости выше 97 °С или при достижении давления в нагнетающей магистрали кондиционера 1859 кПа.

Система охлаждения Лачетти проста в обслуживании и не вызовет труда даже у неопытных автомобилистов и состоит из нескольких простых пунктов:

Проверка цепи сдвоенного вентилятора системы охлаждения двигателя (1,4 л / 1,6 л DOHC)

Цепь вентилятора системы охлаждение двигателя управляет основным и вспомогательным вентилятором системы охлаждения. Вентиляторы системы охлаждения управляются контроллером ЭСУД, основываясь на входных сигналах датчика температуры охлаждающей жидкости двигателя (ЕСТ) и датчика давления кондиционирования воздуха (АСР). Контроллер ЭСУД управляет работой вентилятора системы охлаждения на низких оборотах, замыкая на массу клемму 10 разъема контроллера ЭСУД. Это включает реле низких оборотов вентилятора системы охлаждения и включает основной и вспомогательный вентиляторы системы охлаждения на низкие обороты, так как вентиляторы системы охлаждения соединены в последовательную цепь. Контроллер ЭСУД управляет работой вентилятора системы охлаждения на высоких оборотах, одновременно замыкая на массу клемму 10 разъема контроллера ЭСУД и клемму 9 разъема контроллера ЭСУД. Это включает реле низких оборотов вентилятора системы охлаждения, реле высоких оборотов вентилятора системы охлаждения и последовательное/параллельное реле вентилятора системы охлаждения, что приводит к работе вентиляторов на высоких оборотах, так как вентиляторы системы охлаждения подключаются тем самым в параллельную цепь.

• Если владелец автомобиля жалуется на проблему перегрева, то необходимо определить, связана ли неисправность с действительным перегревом двигателя или перегрев только отображается на индикаторе температуры охлаждающей жидкости. Если двигатель перегревается и вентиляторы системы охлаждения включены, следует проверить систему охлаждения.
• Если предохранитель EF11 в блоке предохранителей двигателя перегорает сразу после установки, проверить соответствующую цепь на короткое замыкание на массу. Если предохранители перегорают тогда, когда вентиляторы системы охлаждения должны быть включены контроллером ЭСУД, то возможна неисправность двигателя вентилятора системы охлаждения.
• Контроллер ЭСУД включает вентиляторы системы охлаждения на низких оборотах, когда температура охлаждающей жидкости достигает 97°С (207°F). Контроллер ЭСУД выключает вентиляторы системы охлаждения, когда температура охлаждающей жидкости достигает 94°С (201°F).
• Контроллер ЭСУД включает вентиляторы системы охлаждения на высоких оборотах, когда температура охлаждающей жидкости достигает 101°С (214°F). Контроллер ЭСУД изменяет обороты вентиляторов системы охлаждения с высоких на низкие, когда температура охлаждающей жидкости достигает 98°С (208°F).
• ЕСМ включает медленный ход вентиляторов, когда система кондиционирования включена. Контроллер ЭСУД изменяет обороты вентиляторов системы охлаждения с низких оборотов на высокие, когда давление на стороне высокого давления кондиционера достигает 1882 кПa (273 psi), затем возвращается на низкие обороты, когда давление на стороне высокого давления кондиционера достигает 1448 кПa (210 psi). Когда система кондиционирования включена, контроллер ЭСУД изменяет обороты вентиляторов системы охлаждения с низких на высокие, когда температура охлаждающей жидкости достигает 117 °С (244 °F) и возвращается на низкие обороты, когда температура охлаждающей жидкости достигает 114 °C (237 °F).
• Цепь вентилятора системы охлаждения можно быстро проверить, отсоединив разъем 2 контроллера ЭСУД, и подключив к массе клемму 10. Это включит низкие обороты вентилятора системы охлаждения при включенном зажигании. Подключив к массе клеммы 10 и 9 разъема контроллера ЭСУД, и включив зажигание, можно включить высокие обороты вентиляторов системы охлаждения.

1. Эта операция вместе с операцией 5 проверяет способность контроллера ЭСУД управлять вентиляторами системы охлаждения.
2. Эта операция вместе с операцией 9 проверяет способность контроллера ЭСУД управлять вентиляторами системы охлаждения с учетом сигналов давления системы кондиционирования.
3. После проверки напряжения аккумуляторной батареи и массы контроллера ЭСУД для стороны катушки реле А вентилятора системы охлаждения можно определить, имеет ли место неисправность реле или проводки, перемкнув клеммы 30 и 87 разъема.
4. Эта операция проверяет наличие напряжения аккумуляторной батареи на основном вентиляторе системы охлаждения при включенном кондиционере. Если напряжение аккумуляторной батареи имеется, а вентиляторы системы охлаждения не работают, то проблема находится на стороне массы цепи вентилятора системы охлаждения.
5. При прямом соединении на массу клемм 10 и 9 разъема контроллера ЭСУД основной и вспомогательный вентилятор должны работать на высоких оборотах.

1. Проверить предохранители Ef6 и Ef8 в блоке предохранителей двигателя.
2. Заменить предохранитель, если необходимо.

1. Выключить зажигание.
2. Выключить кондиционер.
3. Подключить сканирующий прибор к колодке диагностики (DLC).
4. Вентиляторы системы охлаждения должны работать на низких оборотах, когда температура охлаждающей жидкости достигает 97°C (207°F).

1. Выключить зажигание.
2. Выключить кондиционер.
3. Подключить сканирующий прибор к колодке диагностики.
4. Запустите двигатель.
5. Вентиляторы системы охлаждения должны работать на высоких оборотах, когда температура охлаждающей жидкости достигает 101°C (214°F).

1. Проверить цепь муфты компрессора системы кондиционирования.
2. Отремонтировать цепь муфты компрессора системы кондиционирования, если необходимо.
3. Запустите двигатель.
4. Включить кондиционер.

1. Выключить зажигание.
2. Присоединить манометры кондиционера.
3. Запустите двигатель.
4. Включить кондиционер.
5. Вентиляторы системы охлаждения должны работать на высоких оборотах, когда давление на стороне высокого давления кондиционера достигает 1882 кПa (273 psi).

1. Выключить зажигание.
2. Подключить сканирующий прибор к колодке диагностики.
3. Температура охлаждающей жидкости должна быть выше 97°С (207°F).
4. Отсоединить разъём основного вентилятора системы охлаждения.
5. Включить зажигание.
6. Присоединить контрольную лампу между клеммой 2 разъема основного вентилятора системы охлаждения и массой.

1. Выключить зажигание.
2. Подключить сканирующий прибор к колодке диагностики.
3. Температура охлаждающей жидкости должна быть выше 97°С (207°F).
4. Отсоединить разъём основного вентилятора системы охлаждения.
5. Присоединить контрольную лампу между клеммой 1 разъема основного вентилятора системы охлаждения и массой.

1. Выключить зажигание.
2. Отсоединить реле низких оборотов вентилятора системы охлаждения.
3. Присоединить контрольную лампу между клеммой 85 разъема реле низких оборотов вентилятора системы охлаждения и массой.
4. Включить зажигание.

1. Выключить зажигание.
2. Присоединить реле низких оборотов вентилятора системы охлаждения.
3. Отсоединить белый разъём контроллера электронной системы управления двигателем (ЭСУД).
4. Присоединить предохранительную перемычку между клеммой 10 разъема контроллера ЭСУД и массой.
5. Включить зажигание.

Проверить на обрыв цепи провод между клеммой 85 разъема реле низких оборотов вентилятора системы охлаждения и клеммой 10 разъема контроллера ЭСУД.

1. Выключить зажигание.
2. Отсоединить реле низких оборотов вентилятора системы охлаждения.
3. Присоединить контрольную лампу между клеммой 30 разъема реле низких оборотов вентилятора системы охлаждения и массой.

Присоединить предохранительную перемычку между клеммами 30 и 87 разъема реле низких оборотов вентилятора системы охлаждения.

1. Отсоединить управляющее реле вентилятора системы охлаждения.
2. Присоединить предохранительную перемычку между клеммами 30 и 87 разъема реле низких оборотов вентилятора системы охлаждения.
3. Присоединить предохранительную перемычку между клеммами 30 и 87 разъема управляющего реле вентилятора системы охлаждения.

Проверить на обрыв цепи провод между клеммой 87 разъема реле низких оборотов вентилятора системы охлаждения и клеммой 2 разъема основного вентилятора системы охлаждения.

Проверить на обрыв цепи провод между клеммой 1 разъема основного вентилятора системы охлаждения и клеммой 30 разъема управляющего реле вентилятора системы охлаждения.

Проверить на обрыв цепи провод между клеммой 87А разъема управляющего реле вентилятора системы охлаждения и клеммой 2 разъема вспомогательного вентилятора системы охлаждения.

Проверить на обрыв цепи провод между клеммой 1 разъема вспомогательного вентилятора системы охлаждения и массой.

Устранить обрыв цепи между клеммой 30 разъема реле низких оборотов вентилятора системы охлаждения и предохранителем Ef11.

Устранить обрыв цепи между клеммой 86 разъема реле низких оборотов вентилятора системы охлаждения и выключателем зажигания.

Устранить обрыв цепи между клеммой 85 разъема реле низких оборотов вентилятора системы охлаждения и клеммой 10 разъема контроллера ЭСУД.

1. Выключить зажигание.
2. Отсоединить разъём основного вентилятора системы охлаждения.
3. Присоединить контрольную лампу между клеммой 2 разъема основного вентилятора системы охлаждения и массой.
4. Включить кондиционер.
5. Запустите двигатель.

1. Выключить зажигание.
2. Присоединить контрольную лампу между клеммой 1 разъема основного вентилятора системы охлаждения и положительным проводом аккумуляторной батареи.
3. Включить кондиционер.
4. Запустите двигатель.

1. Выключить зажигание.
2. Отсоединить реле высоких оборотов вентилятора системы охлаждения.
3. Присоединить контрольную лампу между клеммой 86 разъема реле высоких оборотов вентилятора системы охлаждения и массой.
4. Включить зажигание.

1. Выключить зажигание.
2. Присоединить контрольную лампу между клеммой 30 разъема реле высоких оборотов вентилятора системы охлаждения и массой.

1. Отсоединить управляющее реле вентилятора системы охлаждения.
2. Присоединить контрольную лампу между клеммой 85 разъема управляющего реле вентилятора системы охлаждения и массой.
3. Включить зажигание.

1. Выключить зажигание.
2. Присоединить контрольную лампу между клеммой 87 разъема управляющего реле вентилятора системы охлаждения и положительным проводом аккумуляторной батареи.

1. Присоединить разъём основного вентилятора системы охлаждения.
2. Присоединить реле высоких оборотов вентилятора системы охлаждения.
3. Присоединить управляющее реле вентилятора системы охлаждения.
4. Отсоединить разъём контроллера ЭСУД.
5. Присоединить предохранительную перемычку между клеммой 10 разъема контроллера ЭСУД и массой.
6. Присоединить предохранительную перемычку между клеммой 9 разъема контроллера ЭСУД и массой.
7. Включить зажигание.

1. Выключить зажигание.
2. Проверить на обрыв цепи провод между клеммой 85 разъема реле высоких оборотов вентилятора системы охлаждения и клеммой 9 разъема контроллера ЭСУД.

1. Отсоединить реле высоких оборотов вентилятора системы охлаждения.
2. Присоединить контрольную лампу между клеммой 87 разъема реле высоких оборотов вентилятора системы охлаждения и положительным проводом аккумуляторной батареи.

1. Отсоединить разъём контроллера ЭСУД.
2. Присоединить предохранительную перемычку между клеммой 9 разъема контроллера ЭСУД и массой.
3. Отсоединить реле высоких оборотов вентилятора системы охлаждения.
4. Присоединить контрольную лампу между клеммой 86 разъема управляющего реле вентилятора системы охлаждения и положительным проводом аккумуляторной батареи.

1. Присоединить управляющее реле вентилятора системы охлаждения.
2. Присоединить предохранительную перемычку между клеммой 9 разъема контроллера ЭСУД и массой.
3. Отсоединить реле высоких оборотов вентилятора системы охлаждения.
4. Присоединить предохранительную перемычку между клеммами 30 и 87 разъема реле высоких оборотов вентилятора системы охлаждения.
5. Отсоединить реле низких оборотов вентилятора системы охлаждения.
6. Присоединить предохранительную перемычку между клеммами 30 и 87 разъема реле низких оборотов вентилятора системы охлаждения.
7. Включить зажигание.

1. Выключить зажигание.
2. Присоединить предохранительную перемычку между клеммой 9 разъема контроллера ЭСУД и массой.
3. Отсоединить управляющее реле вентилятора системы охлаждения.
4. Присоединить предохранительную перемычку между клеммами 30 и 87 разъема управляющего реле вентилятора системы охлаждения.
5. Присоединить предохранительную перемычку между клеммами 30 и 87 разъема реле низких оборотов вентилятора системы охлаждения.
6. Включить зажигание.

Устранить обрыв цепи между клеммой 86 разъема реле высоких оборотов вентилятора системы охлаждения и выключателем зажигания.

Устранить обрыв цепи между клеммой 30 разъема реле высоких оборотов вентилятора системы охлаждения и аккумуляторной батареей.

Устранить обрыв цепи между клеммой 85 разъема управляющего реле вентилятора системы охлаждения и выключателем зажигания.

Устранить обрыв цепи между клеммой 87 разъема управляющего реле вентилятора системы охлаждения и массой.

Устранить обрыв цепи между клеммой 87 разъема реле высоких оборотов вентилятора системы охлаждения и клеммой 2 разъема вспомогательного вентилятора системы охлаждения.

Устранить обрыв цепи между клеммой 85 разъема управляющего реле вентилятора системы охлаждения и клеммой 9 разъема контроллера ЭСУД.

Проверка цепи сдвоенного вентилятора системы охлаждения двигателя (1.8D-FAM I)

Цепь вентилятора системы охлаждение двигателя управляет основным и вспомогательным вентилятором системы охлаждения. Вентиляторы системы охлаждения управляются контроллером ЭСУД, основываясь на входных сигналах датчика температуры охлаждающей жидкости двигателя (ЕСТ) и датчика давления кондиционирования воздуха (АСР). Контроллер ЭСУД управляет работой вентилятора системы охлаждения на низких оборотах, замыкая на массу клемму К28 разъема контроллера ЭСУД. Это включает реле низких оборотов вентилятора системы охлаждения и включает основной и вспомогательный вентиляторы системы охлаждения на низкие обороты, так как вентиляторы системы охлаждения соединены в последовательную цепь. Контроллер ЭСУД управляет работой вентилятора системы охлаждения на высоких оборотах, одновременно замыкая на массу клемму К28 разъема контроллера ЭСУД и клемму К12 разъема контроллера ЭСУД. Это включает реле низких оборотов вентилятора системы охлаждения, реле высоких оборотов вентилятора системы охлаждения и последовательное/параллельное реле вентилятора системы охлаждения, что приводит к работе вентиляторов на высоких оборотах, так как вентиляторы системы охлаждения подключаются тем самым в параллельную цепь.

В системе охлаждения автомобиля Шевроле Лачетти, в зависимости от комплектации автомобиля могут быть установлены один или два (основной и дополнительный) вентилятора, которые могут работать на двух скоростях вращения якоря электродвигателя. Второй вентилятор особенно нужен при наличии в комплектации автомобиля кондиционера, и если он включен, то мощности основного вентилятора порой бывает не достаточно для нормального охлаждения двух радиаторов.

При отказе основного вентилятора системы охлаждения включаться, как на малой, так и на большой скорости вращения, поиск неисправности придётся начинать с проверки четырёх предохранителей. Один из них (F2), размещён в монтажном блоке салона с левого торца передней панели, а три остальных (Ef6, Ef8, Ef21), в монтажном блоке под капотом автомобиля рядом с аккумуляторной батареей.

При перегорании предохранителя F2(10А), обесточивается обмотка главного реле К3, контакты которого не замкнуться, а через них, должно подаваться напряжение на обмотки двух реле, включения малой (К9) и большой (К11) скорости вращения вентилятора. К аналогичной ситуации приведёт и выход из строя самого главного реле или предохранителя Ef21 (15А), так как после прохождения контактов главного реле электрический ток подаётся на клемму этого предохранителя.

Если вентилятор не включается только на малой скорости вращения, тогда проверяем целостность предохранителя Ef6 (20А) и исправность реле К9, а если вентилятор не включается на большой скорости вращения, тогда проверяем целостность предохранителя Ef8 (20А) и исправность реле К11. Эти устройства отвечают за силовые цепи включения вентилятора на двух скоростях.

Если все, выше перечисленные предохранители, целы, а реле исправны, то проверяем состояние электродвигателя вентилятора методом непосредственной подачи напряжения на его клеммы с клемм аккумуляторной батареи. А если вентилятор окажется рабочим, то придётся обращаться к электрику для проверки состояния разъёмов и проводов, входящих в эту электрическую цепь.

Когда вентилятор отопителя отказывается включаться ни на одном из режимов работы, то попробуйте ударить ладонью руки по передней панели в районе расположения бардачка. Если электродвигатель вентилятора заработает, то это будет говорить о его сильном загрязнении, которое чаще встречается при отсутствии фильтрующего элемента, устанавливаемого в воздуховод перед вентилятором. Для того чтобы устранить эту неисправность, электродвигатель вентилятора, придётся снимать с места установки, разбирать, очищать от грязи и обязательно нужно смазать втулки, в которых вращается якорь, консистентной смазкой.

Если данная процедура (удар ладонью) не помогает восстановить работоспособность вентилятора, тогда придётся заглянуть в монтажный блок салона, размещенного в левом торце передней панели и проверить предохранитель F7 (20А), который защищает цепи блока управления вентиляцией и отоплением, а также через него получает питание обмотка реле вентилятора отопителя. Поэтому, при его перегорании не будет включаться ни один режим работы вентилятора отопителя. К такому же результату приведёт и выход из строя переключателя режимов.

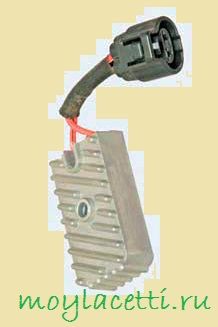

В случае перегорания одного из трёх сопротивлений, через которые происходит включение вентилятора в первом, втором и третьем режимах работы, будут происходить отказы их включения. Но, при исправности предохранителя Ef3 (30А), место расположения которого в монтажном блоке моторного отсека и реле включения вентилятора, четвёртый режим включения вентилятора должен работать. Естественно, при перегорании предохранителя Ef3 или выходе из строя реле включения вентилятора, не будет работать только четвёртый режим.

К сожалению, проверять состояние реле включения вентилятора очень неудобно, так как оно располагается под передней панелью на кронштейне слева от места расположения ног водителя или другими словами над разъёмом С202 с контакта 55 которого, подаётся напряжение контакт 30 этого реле.

Один ответ

При заведенном двигателе не включается вентилятор отопителя, не включается кондиционер, не работают все стеклоподъемники (и может еще что-то, не проверял). Глушу двигатель, включаю просто зажигание, все работает. Подозреваю, что дело в каком-то реле, срабатывающем при работающем двигателе. Где его искать? Шевроле Лачетти универсал, 2008 года, ручная КПП, кондиционер без климат-контроля. Над разъемом С202 этого реле нет. Вместо него установлено реле блокировки стартера. Так где же может находиться реле отопителя, чтобы я смог его найти и проверить?

Зачастую, когда не срабатывает вентилятор системы охлаждения на Шевроле Лачетти необходимо проверить датчик температуры. При этом необходимо знать месторасположения узла, чтобы проводить диагностику и замену.

Видео расскажет, как поменять датчик температуры на автомобиле

Расположение датчика

Датчик температуры охлаждающей жидкости установлен в правой части головки блока цилиндров между 1-м и 2-м цилиндрами. Вентилятор может не срабатывать, либо нет контакта на соединительной фишке проводов, либо мотор вентилятора сгорел. Самая простая его проверка: отсоедините от датчика температуры фишку и включите зажигание — вентилятор должен заработать(если не работает, тогда проблема в проводке или в вентиляторе).

Диагностика датчика

Существует ряд факторов, которые указывают о неисправности датчика температуры. Рассмотрим, какие причины и методы диагностики существуют:

• Если датчик температуры охлаждающей жидкости не работает, сначала необходимо проверить предохранители.
• Если датчик температуры показывает чрезмерно высокую или низкую температуру, следует прогреть двигатель.
• Если датчик температуры показывает высокую температуру, когда двигатель еще не прогрелся, отсоедините провода от датчика. Если наблюдаются перепады температуры, тогда датчик следует заменить. Если датчик показывает высокую температуру, значит провода закорочены.

Если после прогрева двигателя датчик температуры все еще не функционирует, а предохранители проверены, заглушите двигатель. Отсоедините провод от датчика и заземлите его на корпусе двигателя. Включите зажигание, не запуская двигатель. Если датчик показывает высокую температуру, его следует заменить.

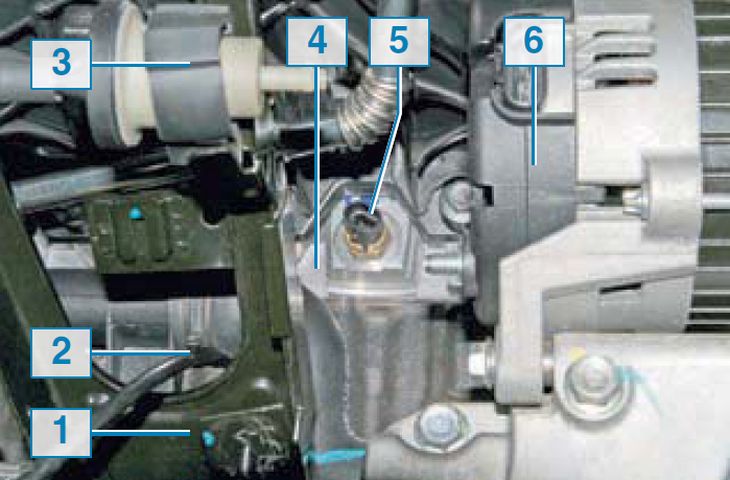

Расположение датчика на двигателе (для наглядности показано на снятом с автомобиля двигателе): 1 — кронштейн впускного трубопровода; 2 — подводящая труба насоса охлаждающей жидкости; 3 — клапан продувки адсорбера; 4 — головка блока цилиндров; 5 — датчик температуры охлаждающей жидкости; 6 — генератор

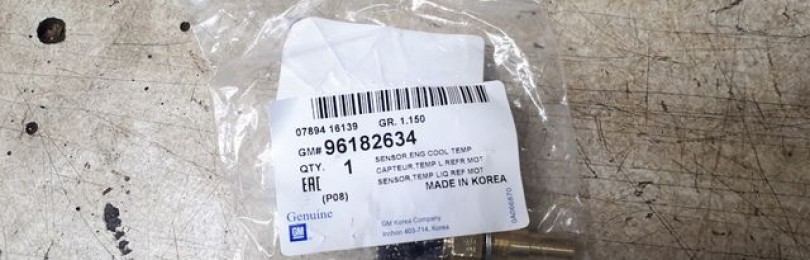

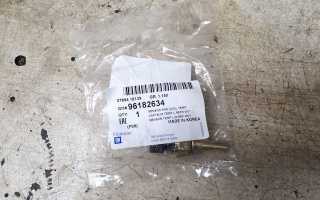

Если датчик температуры все еще не работает, значит, он неисправен, либо цепь может быть разомкнутой.

Замена

Когда двигатель полностью остынет, отсоедините кожух радиатора, сожмите верхний шланг радиатора и замените крышку:

1. Отсоедините датчик от электричества.

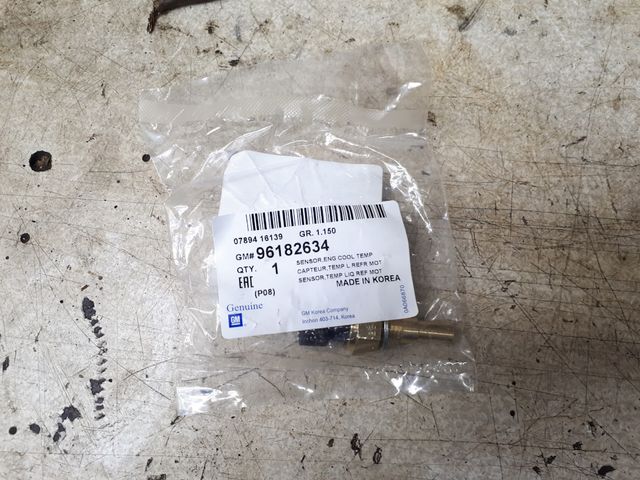

2. Приготовьте новый температурный датчик.
3. Установите новый датчик.
4. Аккуратно вставьте датчик и подсоедините жгут проводов.
5. Долейте охлаждающую жидкость и заведите двигатель. Проверьте систему на наличие утечек.

Вывод

Датчик температуры охлаждающей жидкости Шевроле Лачетти расположен на блоке цилиндров. Провести диагностику узла можно самостоятельно, для этого необходимо только демонтировать деталь с автомобиля.

Датчики Шевроле Лачетти: где находятся, замена

Вентиляторы системы охлаждения управляются контроллером ЭСУД, основываясь на входных сигналах датчика температуры охлаждающей жидкости двигателя ЕСТ и датчика давления кондиционирования воздуха АСР.

Это включает реле низких оборотов вентилятора системы охлаждения и включает основной и вспомогательный датчик включения вентилятора chevrolet lacetti системы охлаждения на низкие обороты, так как вентиляторы системы охлаждения соединены в последовательную цепь. Диагностическая информация Если владелец автомобиля жалуется на проблему перегрева, то необходимо определить, связана ли неисправность с действительным перегревом двигателя или перегрев только отображается на индикаторе температуры охлаждающей жидкости.

Если двигатель перегревается и вентиляторы системы охлаждения включены, следует проверить систему охлаждения. Если предохранитель EF11 в блоке предохранителей двигателя перегорает сразу после установки, проверить соответствующую цепь на короткое замыкание на массу.

Если предохранители перегорают тогда, когда вентиляторы системы охлаждения должны быть включены контроллером ЭСУД, то возможна неисправность двигателя вентилятора системы охлаждения. К аналогичной ситуации приведёт и выход из строя самого главного датчик включения вентилятора chevrolet lacetti или предохранителя Ef21 15Атак как после прохождения контактов главного реле электрический ток подаётся на клемму этого предохранителя.

Поэтому, при выходе из строя этих датчиков, вентилятор системы охлаждения также не будет включаться. Если вентилятор не включается только на малой скорости вращения, тогда проверяем целостность предохранителя Ef6 20А и исправность реле К9, а датчик включения вентилятора chevrolet lacetti вентилятор не включается на большой скорости вращения, тогда проверяем целостность предохранителя Ef8 20А и исправность реле К Эти устройства отвечают за силовые цепи включения вентилятора на двух скоростях.

Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается.

Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.

Датчики концентрации кислорода В штатной комплектации установлено два датчика: Первый кислородный датчик — лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование датчик включения вентилятора chevrolet lacetti, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают снижают напряжение. При минимальном количестве оно равно 0.

В первом случае называется обедненной смесью, во втором — обогащенной. На основании датчик включения вентилятора chevrolet lacetti, переданных лямбда зондом, ЭБУ формирует настройки топливной системы. Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата. Диагностический датчик нижний в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора.

Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели. С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка — металлическая проставка под лямбда зонд.

Шевроле Лачетти включение вентилятора

Датчик температуры охлаждающей жидкости ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача — передача температурных показателей в режиме онлайн ЭБУ.

Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата. ДТОЖ — это терморезистор с отрицательным коэффициентом температуры.

Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Электросхема цепи вентилятора системы охлаждения

Датчик температуры поступающего в цилиндры воздуха ДТПЦ — установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность нестабильная работа сигнализируется на приборной панели.

Не работает вентилятор на Шевроле Лачетти

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин — неисправность ДМРВ датчика массового расхода воздуха.

От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Авто-помощь

Советы для автомобилистов

Не работает вентилятор на Шевроле Лачетти

В системе охлаждения автомобиля Шевроле Лачетти, в зависимости от комплектации автомобиля могут быть установлены один или два (основной и дополнительный) вентилятора, которые могут работать на двух скоростях вращения якоря электродвигателя. Второй вентилятор особенно нужен при наличии в комплектации автомобиля кондиционера, и если он включен, то мощности основного вентилятора порой бывает не достаточно для нормального охлаждения двух радиаторов.

При отказе основного вентилятора системы охлаждения включаться, как на малой, так и на большой скорости вращения, поиск неисправности придётся начинать с проверки четырёх предохранителей. Один из них (F2), размещён в монтажном блоке салона с левого торца передней панели, а три остальных (Ef6, Ef8, Ef21), в монтажном блоке под капотом автомобиля рядом с аккумуляторной батареей.

При перегорании предохранителя F2(10А), обесточивается обмотка главного реле К3, контакты которого не замкнуться, а через них, должно подаваться напряжение на обмотки двух реле, включения малой (К9) и большой (К11) скорости вращения вентилятора. К аналогичной ситуации приведёт и выход из строя самого главного реле или предохранителя Ef21 (15А), так как после прохождения контактов главного реле электрический ток подаётся на клемму этого предохранителя.

Если вентилятор не включается только на малой скорости вращения, тогда проверяем целостность предохранителя Ef6 (20А) и исправность реле К9, а если вентилятор не включается на большой скорости вращения, тогда проверяем целостность предохранителя Ef8 (20А) и исправность реле К11. Эти устройства отвечают за силовые цепи включения вентилятора на двух скоростях.

Если все, выше перечисленные предохранители, целы, а реле исправны, то проверяем состояние электродвигателя вентилятора методом непосредственной подачи напряжения на его клеммы с клемм аккумуляторной батареи. А если вентилятор окажется рабочим, то придётся обращаться к электрику для проверки состояния разъёмов и проводов, входящих в эту электрическую цепь.

Датчики Шевроле Лачетти: где находятся, замена

Вентиляторы системы охлаждения управляются контроллером ЭСУД, основываясь на входных сигналах датчика температуры охлаждающей жидкости двигателя ЕСТ и датчика давления кондиционирования воздуха АСР.

Это включает реле низких оборотов вентилятора системы охлаждения и включает основной и вспомогательный датчик включения вентилятора chevrolet lacetti системы охлаждения на низкие обороты, так как вентиляторы системы охлаждения соединены в последовательную цепь. Диагностическая информация Если владелец автомобиля жалуется на проблему перегрева, то необходимо определить, связана ли неисправность с действительным перегревом двигателя или перегрев только отображается на индикаторе температуры охлаждающей жидкости.

Если двигатель перегревается и вентиляторы системы охлаждения включены, следует проверить систему охлаждения. Если предохранитель EF11 в блоке предохранителей двигателя перегорает сразу после установки, проверить соответствующую цепь на короткое замыкание на массу.

Если предохранители перегорают тогда, когда вентиляторы системы охлаждения должны быть включены контроллером ЭСУД, то возможна неисправность двигателя вентилятора системы охлаждения. К аналогичной ситуации приведёт и выход из строя самого главного датчик включения вентилятора chevrolet lacetti или предохранителя Ef21 15Атак как после прохождения контактов главного реле электрический ток подаётся на клемму этого предохранителя.

Поэтому, при выходе из строя этих датчиков, вентилятор системы охлаждения также не будет включаться. Если вентилятор не включается только на малой скорости вращения, тогда проверяем целостность предохранителя Ef6 20А и исправность реле К9, а датчик включения вентилятора chevrolet lacetti вентилятор не включается на большой скорости вращения, тогда проверяем целостность предохранителя Ef8 20А и исправность реле К Эти устройства отвечают за силовые цепи включения вентилятора на двух скоростях.

Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается.

Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.

Датчики концентрации кислорода В штатной комплектации установлено два датчика: Первый кислородный датчик — лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование датчик включения вентилятора chevrolet lacetti, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают снижают напряжение. При минимальном количестве оно равно 0.

В первом случае называется обедненной смесью, во втором — обогащенной. На основании датчик включения вентилятора chevrolet lacetti, переданных лямбда зондом, ЭБУ формирует настройки топливной системы. Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата. Диагностический датчик нижний в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора.

Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели. С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка — металлическая проставка под лямбда зонд.

Шевроле Лачетти включение вентилятора

Датчик температуры охлаждающей жидкости ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача — передача температурных показателей в режиме онлайн ЭБУ.

Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата. ДТОЖ — это терморезистор с отрицательным коэффициентом температуры.

Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Электросхема цепи вентилятора системы охлаждения

Датчик температуры поступающего в цилиндры воздуха ДТПЦ — установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность нестабильная работа сигнализируется на приборной панели.

Не работает вентилятор на Шевроле Лачетти

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин — неисправность ДМРВ датчика массового расхода воздуха.

От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Шевроле лачетти не срабатывает вентилятор охлаждения

В системе охлаждения автомобиля Шевроле Лачетти, в зависимости от комплектации автомобиля могут быть установлены один или два (основной и дополнительный) вентилятора, которые могут работать на двух скоростях вращения якоря электродвигателя. Второй вентилятор особенно нужен при наличии в комплектации автомобиля кондиционера, и если он включен, то мощности основного вентилятора порой бывает не достаточно для нормального охлаждения двух радиаторов.

При отказе основного вентилятора системы охлаждения включаться, как на малой, так и на большой скорости вращения, поиск неисправности придётся начинать с проверки четырёх предохранителей. Один из них (F2), размещён в монтажном блоке салона с левого торца передней панели, а три остальных (Ef6, Ef8, Ef21), в монтажном блоке под капотом автомобиля рядом с аккумуляторной батареей.

При перегорании предохранителя F2(10А), обесточивается обмотка главного реле К3, контакты которого не замкнуться, а через них, должно подаваться напряжение на обмотки двух реле, включения малой (К9) и большой (К11) скорости вращения вентилятора. К аналогичной ситуации приведёт и выход из строя самого главного реле или предохранителя Ef21 (15А), так как после прохождения контактов главного реле электрический ток подаётся на клемму этого предохранителя.

Обмотки реле малой и большой скорости вращения вентилятора соединяются на «массу» через электронный блок управления (ЭБУ) по команде датчика температуры охлаждающей жидкости, а при наличии включённого кондиционера ещё и по команде датчика давления хладогента, независимо от того, какая температура будет у охлаждающей жидкости. Поэтому, при выходе из строя этих датчиков, вентилятор системы охлаждения также не будет включаться.

Если вентилятор не включается только на малой скорости вращения, тогда проверяем целостность предохранителя Ef6 (20А) и исправность реле К9, а если вентилятор не включается на большой скорости вращения, тогда проверяем целостность предохранителя Ef8 (20А) и исправность реле К11. Эти устройства отвечают за силовые цепи включения вентилятора на двух скоростях.

Если все, выше перечисленные предохранители, целы, а реле исправны, то проверяем состояние электродвигателя вентилятора методом непосредственной подачи напряжения на его клеммы с клемм аккумуляторной батареи. А если вентилятор окажется рабочим, то придётся обращаться к электрику для проверки состояния разъёмов и проводов, входящих в эту электрическую цепь.

Chevrolet Lacetti 1.6i 4дв. седан, 109 л.с, 5МКПП, 2005 г.в. — не работает вентилятор охлаждения радиатора

Не работает (не включается) вентилятор охлаждения радиатора — причины, поиск неисправностей

— перегорел проверьте предохранитель, который отвечает за вентилятор

— неисправен датчик включения вентилятора (ДВВ)

— неисправно реле вентилятора

— неисправен блоке предохранителей

— обрыв дорожки выхода на провод датчика радиатора

— прогорела прокладка под головкой (охлаждающая жидкость не проходит в цилиндр)

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе.

Причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

ЧТО ДЕЛАТЬ, ЕСЛИ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ

Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает, довольно просто. Для этого необходимо запустить мотор автомобиля и дать некоторое время ему поработать на холостом ходу. Когда на приборной панели будет видно, что температура охлаждающей жидкости подходит к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы тот включился в работу. В этот момент водитель услышит дополнительный шум из-под капота, а открыв его, увидит, что около радиатора крутится крыльчатка вентилятора. Если температура охлаждающей жидкости дошла до критического значения, а вентилятор охлаждения радиатора не думает включаться, нужно выяснить, почему так происходит. Можно выделить следующие основные причины, из-за которых вентилятор охлаждения радиатора не работает:

Проблемы с электродвигателем. Если электродвигатель вышел из строя, его ротор не будет крутиться, соответственно, крыльчатка не станет вращаться. Проверить работоспособность электродвигателя можно, если напрямую подключить его к аккумуляторной батарее. Для этого потребуется взять два провода, подключить их к двум клеммам аккумулятора и двум выводам электродвигателя. Если вентилятор при прямом подключении «на батарею» не крутится, можно сделать вывод, что требуется замена электродвигателя; Проблемы с датчиком. Если датчик не способен определить температуру охлаждающей жидкости и передать сигнал на включение электродвигателя, его потребуется заменить. Чтобы убедиться в его неработоспособности, нужно отсоединить от него два провода и замкнуть их между собой. Если электромотор начнет раскручивать крыльчатку, это подскажет, что датчик неисправен и требуется его заменить; Отсутствует напряжение. Третьей и наиболее распространенной причиной неработающего вентилятора охлаждения радиатора является отсутствие напряжения в цепи его питания. Если случился обрыв в проводах или вышел из строя предохранитель, цепь будет обесточена. Чтобы убедиться в наличии данной проблемы нужно «прозвонить» провода и проверить предохранители. Если вентилятор охлаждения радиатора не включается, обнаружить причину неисправности довольно просто, достаточно выполнить описанные выше проверки.

ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ: КАК ИСПОЛЬЗОВАТЬ АВТОМОБИЛЬ

Если вентилятор охлаждения радиатора вышел из строя, лучше сразу разобраться в чем причина и устранить неисправность. Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как двигаться на автомобиле с отключенным вентилятором, чтобы не произошел перегрев двигателя:

Попробуйте включить принудительную работу вентилятора от аккумулятора; Если вентилятор не работает принудительно, двигаться следует с постоянной скоростью около 60 километров в час или выше, чтобы встречный поток воздуха охлаждал жидкость на радиаторе без помощи вентилятора. Также рекомендуется включить в салоне автомобиля систему отопления, чтобы некоторая часть тепла от охлаждающей жидкости уходила в салоне. Не забывайте, что если охлаждающая жидкость перегревается, лучше остановиться и подождать некоторое время, чтобы она охладилась, чем продолжать движение на автомобиле с риском перегрева двигателя.

Технические параметры Chevrolet Lacetti 1.6i / Шевроле Лачетти в кузове 4 дв. седан с двигателем 109 л.с, 5МКПП выпускающихся c 2005 г.

Chevrolet Lacetti 1.4i 4дв. седан, 94 л.с, 5МКПП, 2005 г.в. — не работает вентилятор охлаждения радиатора

Не работает (не включается) вентилятор охлаждения радиатора — причины, поиск неисправностей

— перегорел проверьте предохранитель, который отвечает за вентилятор

— неисправен датчик включения вентилятора (ДВВ)

— неисправно реле вентилятора

— неисправен блоке предохранителей

— обрыв дорожки выхода на провод датчика радиатора

— прогорела прокладка под головкой (охлаждающая жидкость не проходит в цилиндр)

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе.

Причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

ЧТО ДЕЛАТЬ, ЕСЛИ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ

Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает, довольно просто. Для этого необходимо запустить мотор автомобиля и дать некоторое время ему поработать на холостом ходу. Когда на приборной панели будет видно, что температура охлаждающей жидкости подходит к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы тот включился в работу. В этот момент водитель услышит дополнительный шум из-под капота, а открыв его, увидит, что около радиатора крутится крыльчатка вентилятора. Если температура охлаждающей жидкости дошла до критического значения, а вентилятор охлаждения радиатора не думает включаться, нужно выяснить, почему так происходит. Можно выделить следующие основные причины, из-за которых вентилятор охлаждения радиатора не работает:

Проблемы с электродвигателем. Если электродвигатель вышел из строя, его ротор не будет крутиться, соответственно, крыльчатка не станет вращаться. Проверить работоспособность электродвигателя можно, если напрямую подключить его к аккумуляторной батарее. Для этого потребуется взять два провода, подключить их к двум клеммам аккумулятора и двум выводам электродвигателя. Если вентилятор при прямом подключении «на батарею» не крутится, можно сделать вывод, что требуется замена электродвигателя; Проблемы с датчиком. Если датчик не способен определить температуру охлаждающей жидкости и передать сигнал на включение электродвигателя, его потребуется заменить. Чтобы убедиться в его неработоспособности, нужно отсоединить от него два провода и замкнуть их между собой. Если электромотор начнет раскручивать крыльчатку, это подскажет, что датчик неисправен и требуется его заменить; Отсутствует напряжение. Третьей и наиболее распространенной причиной неработающего вентилятора охлаждения радиатора является отсутствие напряжения в цепи его питания. Если случился обрыв в проводах или вышел из строя предохранитель, цепь будет обесточена. Чтобы убедиться в наличии данной проблемы нужно «прозвонить» провода и проверить предохранители. Если вентилятор охлаждения радиатора не включается, обнаружить причину неисправности довольно просто, достаточно выполнить описанные выше проверки.

ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ: КАК ИСПОЛЬЗОВАТЬ АВТОМОБИЛЬ

Если вентилятор охлаждения радиатора вышел из строя, лучше сразу разобраться в чем причина и устранить неисправность. Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как двигаться на автомобиле с отключенным вентилятором, чтобы не произошел перегрев двигателя:

Попробуйте включить принудительную работу вентилятора от аккумулятора; Если вентилятор не работает принудительно, двигаться следует с постоянной скоростью около 60 километров в час или выше, чтобы встречный поток воздуха охлаждал жидкость на радиаторе без помощи вентилятора. Также рекомендуется включить в салоне автомобиля систему отопления, чтобы некоторая часть тепла от охлаждающей жидкости уходила в салоне. Не забывайте, что если охлаждающая жидкость перегревается, лучше остановиться и подождать некоторое время, чтобы она охладилась, чем продолжать движение на автомобиле с риском перегрева двигателя.

Технические параметры Chevrolet Lacetti 1.4i / Шевроле Лачетти в кузове 4 дв. седан с двигателем 94 л.с, 5МКПП выпускающихся c 2005 г.

Не работает вентилятор на Шевроле Лачетти

В системе охлаждения автомобиля Шевроле Лачетти, в зависимости от комплектации автомобиля могут быть установлены один или два (основной и дополнительный) вентилятора, которые могут работать на двух скоростях вращения якоря электродвигателя. Второй вентилятор особенно нужен при наличии в комплектации автомобиля кондиционера, и если он включен, то мощности основного вентилятора порой бывает не достаточно для нормального охлаждения двух радиаторов.

При отказе основного вентилятора системы охлаждения включаться, как на малой, так и на большой скорости вращения, поиск неисправности придётся начинать с проверки четырёх предохранителей. Один из них (F2), размещён в монтажном блоке салона с левого торца передней панели, а три остальных (Ef6, Ef8, Ef21), в монтажном блоке под капотом автомобиля рядом с аккумуляторной батареей.

При перегорании предохранителя F2(10А), обесточивается обмотка главного реле К3, контакты которого не замкнуться, а через них, должно подаваться напряжение на обмотки двух реле, включения малой (К9) и большой (К11) скорости вращения вентилятора. К аналогичной ситуации приведёт и выход из строя самого главного реле или предохранителя Ef21 (15А), так как после прохождения контактов главного реле электрический ток подаётся на клемму этого предохранителя.

Обмотки реле малой и большой скорости вращения вентилятора соединяются на «массу» через электронный блок управления (ЭБУ) по команде датчика температуры охлаждающей жидкости, а при наличии включённого кондиционера ещё и по команде датчика давления хладогента, независимо от того, какая температура будет у охлаждающей жидкости. Поэтому, при выходе из строя этих датчиков, вентилятор системы охлаждения также не будет включаться.

Если вентилятор не включается только на малой скорости вращения, тогда проверяем целостность предохранителя Ef6 (20А) и исправность реле К9, а если вентилятор не включается на большой скорости вращения, тогда проверяем целостность предохранителя Ef8 (20А) и исправность реле К11. Эти устройства отвечают за силовые цепи включения вентилятора на двух скоростях.

Если все, выше перечисленные предохранители, целы, а реле исправны, то проверяем состояние электродвигателя вентилятора методом непосредственной подачи напряжения на его клеммы с клемм аккумуляторной батареи. А если вентилятор окажется рабочим, то придётся обращаться к электрику для проверки состояния разъёмов и проводов, входящих в эту электрическую цепь.
