Возможные неисправности и настройка системы климат-контроль на автомобилях Audi А6 С4 и С5

Система климат-контроль в Audi А6 С4 и С5 обеспечивает комфорт водителя и пассажиров в переменчивом климате. Однако она может сталкиваться с неисправностями, влияющими на эффективность. В статье рассмотрим распространенные проблемы климат-контроля этих моделей и предложим рекомендации по настройке и устранению неисправностей. Это поможет владельцам Audi А6 лучше понимать свои автомобили и поддерживать их в исправном состоянии.

Особенности устройства

На Audi A6 климатический блок в автономном режиме поддерживает заданную температуру внутри автомобиля, независимо от внешних условий, обеспечивая комфорт и безопасность водителя и пассажиров.

Климат-контроль модели A6 C4 расположен на центральной консоли. Несмотря на визуальные отличия от Audi A6 C5, принципы работы, конструкция и демонтаж остаются схожими, что упрощает изучение устройства автомобиля для поклонников марки. Модель C5 включает некоторые технологические инновации и улучшения.

На панели управления находятся кнопки для настройки климат-контроля и задания параметров. Внутри и снаружи автомобиля установлены датчики, на показания которых опирается блок управления, отправляющий команды исполнительным механизмам, таким как вентилятор, электромагнитные клапаны и сервоприводы.

Система климат-контроля Audi A6 в кузовах C4 и C5 включает:

• датчики;
• исполнительные механизмы;
• компрессор;
• испаритель;
• радиатор отопителя;
• электровентилятор;
• воздуховоды;
• заслонки;
• конденсатор;
• дроссель;
• ресивер-коллектор;
• блок управления и другие элементы.

Неисправность датчиков или поломка исполнительных устройств могут вызвать сбои в работе климатического оборудования Audi A6.

Эксперты отмечают, что системы климат-контроля на автомобилях Audi A6 C4 и C5 могут сталкиваться с рядом распространенных неисправностей. Одной из наиболее частых проблем является недостаточная эффективность работы системы, что может быть вызвано утечками хладагента или неисправностью компрессора. Также стоит обратить внимание на состояние фильтров, так как забитые элементы могут значительно ухудшить качество воздуха в салоне.

Настройка климат-контроля требует внимательного подхода. Специалисты рекомендуют регулярно проверять уровень хладагента и состояние системы, а также проводить диагностику на наличие ошибок. Важно учитывать, что правильная калибровка датчиков температуры и давления может существенно повысить эффективность работы климат-контроля. Регулярное обслуживание и своевременная диагностика помогут избежать серьезных поломок и продлить срок службы системы.

Скрытое меню климат контроля Ауди А6 С5: вход, расшифровка ошибок, каналов и коды самодиагностики

Диагностика и коды ошибок

Прежде чем выполнять ремонт, некорректно работающий климатический блок следует проверить на неисправности. Сделать это можно с помощью диагностики. Процедура не самая сложная, потому её может проводить сам автовладелец Audi А6 при наличии соответствующих и необходимых компонентов. Тем самым можно проверить блок управления климатом, его исполнительные механизмы и датчики. По результатам проверки удастся понять, что именно произошло с узлом, и какой ремонт требуется в сложившейся ситуации.

Важным преимуществом используемого климат-контроля на Audi А6 является функция самодиагностики. В зависимости от того, какая именно версия климата стоит на машине, в нём доступно от 61 и более диагностических каналов.

Чтобы получить доступ к каналам диагностики, нужно выполнить несколько простых манипуляций:

• запустить мотор или просто провернуть ключ до активации зажигания;
• включён или выключен климат-контроль здесь не имеет значения;
• одновременно нажать кнопку вверх направления воздушного потока и кнопку рециркуляции;
• на левом дисплее появится обозначение 01с, что означает первый диагностический канал;
• чтобы войти в него, нажимается ещё раз кнопка рециркуляции;
• после отображается содержимое канала диагностики;
• для перехода на следующий канал нажимается кнопка + увеличения температуры;
• для возврата используется кнопка -;
• для выхода из режима самодиагностики нажимается аналогичная комбинация клавиш, как и при входе в режим;
• либо просто отключается зажигание.

Если где-то в составе климат-контроля произошёл сбой, требуется ремонт или обязательная профилактика, ошибка будет сохраняться в памяти климатического оборудования. Ошибки зашифровываются с помощью трёхзначных кодов.

Проверка климат-контроля на наличие ошибок осуществляется через первый канал. Если же климатическая система работает хорошо, никаких проблем нет, тогда на экране появляется комбинация цифр 00.0.

Когда на автомобиле Audi А6 плохо греет печка, либо же недостаточно эффективно осуществляется обдув холодным воздухом, за счёт самодиагностики можно определить, где именно возникли проблемы и какой узел требует проведения ремонтно-восстановительных работ.

При наличии ошибок нужно заглянуть в перечень возможных неисправностей, исходя из появившегося на дисплее года, разобраться в характере поломки и устранить её. Только после решения проблемы подключается специальный шнур VAG Com к диагностическому разъёму, что позволяет стереть из памяти ошибки. Если этого не сделать, климат-контроль может не работать корректно, хотя сама неисправность была устранена.

Обязательной рекомендацией для владельцев Audi А6 С4 и С4 является периодический запуск самодиагностики после выполненных ремонтно-восстановительных работ. Просто нажмите комбинацию клавиш и проверьте, не появились ли ошибки снова. Это отнимает буквально пару десятков секунд вашего времени.

Что же касается ошибок при самодиагностике климатической установки, то для удобства они были разделены на группы. В каждую группу входит по несколько возможных неисправностей, связанных с одним компонентом (обрыв в электроцепи, короткое замыкание, нестабильное нарушение контактов и нестабильное короткое замыкание).

• при 00.0 никаких неисправностей в составе климат-контроля обнаружено не было в рамках самодиагностики;
• группа от 02.1 до 02.4 говорит о проблемах в составе датчика температуры, расположенном в потолочном плафоне;
• в группу 03.1-03.4 входят неисправности температурного датчика на торпеде;
• при 04.1-04.4 неисправности следует искать в температурном датчике забора наружного воздуха;
• коды от 05.01 до 05.4 указывают на проблемы с датчиком температуры, установленном в передней панели;
• 06.1-06.4 связаны с датчиком контроля температуры хладагента;
• увидев коды от 07.1 до 07.4, проблемы нужно искать в составе терморезистора активации вентилятора охлаждения мотора;
• 08.1-08.7 связаны с потенциометром регулятора температурной заслонки;
• 11.1-11.7 также имеют отношение к потенциометру, но уже регулятора центральной заслонки;
• 13.1-13.7 опять же потенциометр, хотя на сей раз ножной заслонки;
• 15.1-15.7 ещё один потенциометр, но только заслонки воздушного потока;
• при коде 17.0 проблема связана с датчиком скорости;
• 18.1-18.3 указывают на проблемы с вентилятором наружного воздуха;
• кодовые значения от 20.1 до 20.3 говорят, что есть проблемы с компрессорной муфтой;
• 22.1-22.5 сообщают о том, что неполадки связаны с клапаном высокого давления;
• увидев 29.1-29.4, придётся разбираться с проскальзывающим ремнём компрессора.

В руководстве по эксплуатации, которое должно быть под рукой у каждого автовладельца, можно найти расширенную версию с расшифровками кодов ошибок. Это значительно упростит поиск неисправностей, а также позволит самостоятельно решить проблему с поломкой или нарушенной работоспособностью системы климат-контроля на Audi А6.

Интересные факты

Вот несколько интересных фактов о возможных неисправностях и настройке системы климат-контроля на автомобилях Audi A6 C4 и C5:

1. Чувствительность датчиков: В Audi A6 C4 и C5 система климат-контроля использует несколько датчиков для контроля температуры и влажности. Одной из распространенных неисправностей является выход из строя датчика температуры внутри салона, что может привести к неправильной работе системы. В таких случаях климат-контроль может не реагировать на изменения температуры, что делает его настройку затруднительной.

2. Коды ошибок и диагностика: Оба поколения Audi A6 имеют встроенные системы самодиагностики, которые могут помочь в выявлении неисправностей климат-контроля. С помощью специального диагностического оборудования можно считать коды ошибок, что значительно упрощает процесс поиска неисправностей и настройки системы.

3. Регулировка потоков воздуха: В Audi A6 C5 система климат-контроля имеет возможность индивидуальной настройки потоков воздуха для водителя и пассажира. Однако, если возникают проблемы с заслонками, которые регулируют направление потока воздуха, это может привести к неравномерному распределению температуры в салоне. Настройка и калибровка этих заслонок могут потребовать вмешательства специалиста, так как они часто управляются электромеханическими приводами, которые могут выходить из строя.

Климат Audi, скрытые возможности, бортовой компьютер.

Настройка или адаптация заслонок

Блок управления климат-контролем в Audi A6 определяет начальное и конечное положение заслонок, измеряя сопротивление встроенных потенциометров в сервоприводах.

Для корректной работы системы необходимо периодически настраивать заслонки. Эта процедура, адаптация, восстанавливает правильную работу заслонок, которые могут сбиваться в процессе эксплуатации. Неправильная работа может привести к подаче слишком большого или недостаточного объема свежего, горячего или охлажденного воздуха, нарушая смешивание и температуру в салоне.

Если заслонки в вашей Audi A6 C4 функционируют неправильно или проводились работы по снятию приводов и заслонок, адаптация обязательна.

Для выполнения операции потребуется диагностический кабель VAG Com и программа VCDS. Кабель подключается к диагностическому разъему, затем включите зажигание и выполните следующие шаги:

• откройте программу и нажмите Select;
• выберите 08 Auto HVAC для модуля климат-контроля;
• нажмите на кнопку модуля и выберите базовые настройки 04 или Basic Settings;
• выберите канал 001;
• нажмите клавишу Вверх (Up);
• в окне появятся четыре поля с различными значениями;
• при нажатии Вверх значения будут изменяться;
• одновременно климат-контроль будет перемещать заслонки;
• заслонки пройдут от начального до конечного положения;
• данные о перемещениях фиксируются в памяти блока управления;
• когда во всех полях появится 0 и климат-контроль прекратит движение заслонок, адаптация завершена.

Процедура проста, но требует определенных компонентов. Вы можете обратиться в автосервис, однако это может быть дорого. Все действия выполняются быстро и без особых трудностей.

Климат работает только на обогрев

Одной из распространённых неисправностей, с которыми сталкиваются владельцы автомобилей Audi А6, связанной с климат-контролем, считается подача только горячего воздуха. Это хотя бы подтверждает тот факт, что печка работает исправно, и к ней нет претензий в плане подачи подогретого воздуха в салон.

Но проблематика заключается в том, что пользователь хочет получить холодный обдув, а вместо него из дефлекторов поступает горячий воздух. Причём это происходит вне зависимости от температурных показателей, которые были выставлены пользователей на блоке управления климат-контролем.

При возникновении подобного поведения системы можно говорить о неисправности узла, отвечающего за регулировку температуры. Самой вероятной причиной считается зависание клапана регулировки температуры ОЖ в открытом положении. Хотя нельзя исключать нарушение работоспособности воздушных заслонок.

Чтобы добраться до рассматриваемого клапана, следует демонтировать задний кожух в подкапотном пространстве, после чего откроется доступ к клапанному блоку. Сам блок можно увидеть с левой стороны. Расположенный левее клапан отвечает за пассажирскую сторону, а с правого бока находится клапан водительской зоны. Обязательно открутите крышку на расширительном бачке с ОЖ, чтобы сбросить из системы избыточное давление.

Клапан, который привёл к подобной неисправности, снимается путём откручивания 4 креплений. Затем устройство легко вынимается со своего посадочного места. Учтите, что в конструкции предусмотрена небольшая пружинка, которую очень просто потерять. Потому проследите за ней и положите в безопасное место. Рассмотрите состояние клапана и его посадочное гнездо. Высока вероятность того, что при визуальной диагностике будут обнаружены следы загрязнения, окисления или ржавчины.

С помощью чистой фланельки требуется зачистить элемент и его посадочное место, после чего собрать узел в обратной последовательности.

Характерной проблемой автомобилей Audi А6 в кузовах С4 и С5 является постепенная коррозия клапанов, на которых с течением времени изнашивается гальваническое покрытие на самом клапане, а также на клапанной крышке. После появляются следы коррозии. От этого очень часто происходит отказ климат-контроля в его различных формах проявления. Потому автовладельцам приходится периодически проверять состояние всех клапанов, разбирать их и чистить. Это даёт некоторое время на нормальную работу, но для глобального решения проблемы придётся менять весь клапанный блок.

Как заходить в меню климат контроль на АУДИ А6 C5

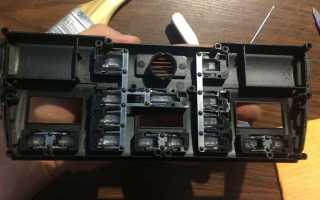

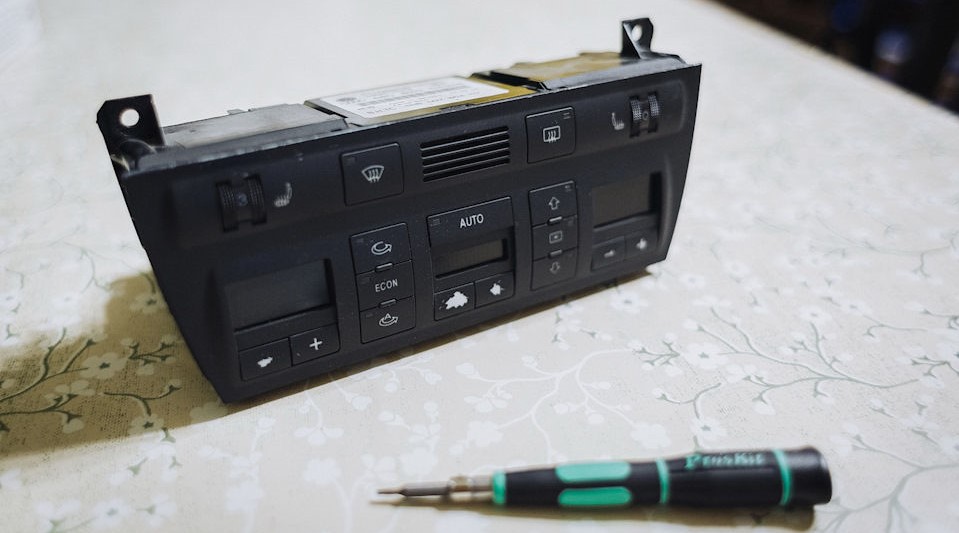

Снятие блока климат-контроля

На примере Audi A6 кузова C5 рассмотрим процесс снятия блока управления климат-контролем на центральной консоли. Принцип демонтажа схож с A6 кузова C4, но используются другие крепления и расположение панелей.

Если вы сняли блок на C5 или C4, то аналогичную процедуру на других моделях выполнить несложно. Главное — соблюдать последовательность действий и правила безопасности.

Демонтаж блока необходим при неисправности подсветки, проблемах с кнопками или неполадках с контактами и проводами. Причин для снятия блока у владельцев Audi A6 достаточно.

Процесс демонтажа включает следующие шаги:

• Отсоедините блок управления автомагнитолой. Обычно используются защёлки, которые снимаются вручную.
• С обеих сторон магнитолы находятся два пластиковых элемента, которые легко извлекаются руками после снятия блока магнитолы.
• Блок климат-контроля закрыт пластиковой рамкой, охватывающей центральную консоль. Чтобы её снять, выдвиньте пепельницу и подденьте рамку пальцами изнутри.
• Рамка крепится на защёлках, поэтому тяните её осторожно, чтобы не сломать пластик.
• По краям магнитолы находятся две пластиковые вставки, удерживаемые саморезами. Открутите их, чтобы получить доступ к крепёжным болтам блока климат-контроля.
• Блок удерживается четырьмя болтами: два в районе магнитолы и два по краям сверху пепельницы.
• Для откручивания креплений потребуется головка на 8 миллиметров.
• Основная сложность — нижние болты крепления блока. Даже после их откручивания ушки, уходящие в пластик, могут затруднить снятие блока.
• Для удобства просуньте плоскую отвёртку в ушки, покрутите и извлеките. Обычно это удаётся не с первого раза, но со второй или третьей попытки владельцы A6 справляются. Можно аккуратно отогнуть ушки, но есть риск их поломки.
• Теперь осторожно вытаскивайте блок. Как только появится достаточно места, отключите все разъёмы. Резкие движения могут повредить проводку и колодки.
• После отключения всех разъёмов извлеките блок климат-контроля.

После демонтажа выполните необходимые работы по ремонту, замене или диагностике.

Климат-контроль — сложный узел, каждый компонент которого может выйти из строя, что приведёт к отказу отопления, вентиляции или кондиционирования.

Audi A6 кузовов C4 и C5 не являются высокотехнологичными автомобилями, что облегчает самостоятельный ремонт и диагностику.

Если вы не можете определить неисправность или у вас недостаточно опыта, рекомендуется обратиться в сертифицированный сервисный центр, который предоставляет гарантию на выполненные работы.

Проверка и замена датчиков температуры

Датчики температуры играют ключевую роль в системе климат-контроля автомобилей Audi A6 C4 и C5. Они обеспечивают точные данные о температуре воздуха внутри и снаружи автомобиля, что позволяет системе эффективно регулировать климатические условия. Неисправности в работе датчиков могут привести к неправильной работе системы, что, в свою очередь, может вызвать дискомфорт для водителя и пассажиров.

Существует несколько типов датчиков температуры, используемых в Audi A6. Основные из них – это датчики температуры наружного воздуха и датчики температуры салона. Каждый из этих датчиков имеет свои особенности и методы проверки.

Проверка датчиков температуры

Перед началом проверки необходимо убедиться, что система климат-контроля выключена. Для проверки датчиков температуры можно использовать мультиметр. Процедура проверки включает следующие шаги:

1. Сначала необходимо найти местоположение датчиков. Датчик температуры наружного воздуха обычно расположен в передней части автомобиля, за решеткой радиатора, а датчик температуры салона – в районе воздухозаборника.
2. Отсоедините разъем от датчика, который вы собираетесь проверить.
3. С помощью мультиметра проверьте сопротивление датчика при различных температурах. Для этого можно использовать горячую воду и ледяную воду, чтобы создать разные температурные условия.
4. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации. Если значения не соответствуют норме, датчик необходимо заменить.

Замена датчиков температуры

Если в процессе проверки было установлено, что датчик неисправен, его необходимо заменить. Процесс замены датчика температуры достаточно прост и может быть выполнен самостоятельно. Вот основные шаги:

1. Приготовьте новый датчик, который соответствует спецификациям вашего автомобиля.
2. Отсоедините старый датчик, аккуратно вытащив его из гнезда. Будьте осторожны, чтобы не повредить проводку.
3. Установите новый датчик на место старого, убедившись, что он надежно зафиксирован.
4. Подключите разъем к новому датчику и проверьте его работу, запустив систему климат-контроля.

После замены датчика рекомендуется провести тестирование системы климат-контроля, чтобы убедиться, что все работает корректно. Если проблемы продолжаются, возможно, стоит проверить другие компоненты системы, такие как блок управления климат-контролем или другие датчики.

Регулярная проверка и замена датчиков температуры помогут поддерживать систему климат-контроля в исправном состоянии, обеспечивая комфортные условия в салоне автомобиля в любое время года.

Вопрос-ответ

Как определить, что система климат-контроль не работает должным образом?

Существует несколько признаков, указывающих на неисправность системы климат-контроль. Это может быть отсутствие холодного или горячего воздуха, неравномерное распределение температуры в салоне, посторонние шумы при работе системы или ошибки на дисплее климат-контроля. Если вы заметили один или несколько из этих симптомов, стоит провести диагностику.

Какие основные шаги по настройке системы климат-контроль на Audi А6 С4 и С5?

Для настройки системы климат-контроль необходимо проверить уровень хладагента, убедиться в исправности компрессора и радиатора, а также провести калибровку датчиков температуры. Также стоит обратить внимание на настройки температуры и распределения воздуха на панели управления, чтобы обеспечить комфортные условия в салоне.

Что делать, если система климат-контроль выдает ошибку на дисплее?

Если на дисплее климат-контроля появляется ошибка, первым делом стоит обратиться к диагностическому сканеру для считывания кодов ошибок. Это поможет определить конкретную проблему. После этого можно проверить соответствующие компоненты системы, такие как датчики, реле и проводку, и при необходимости заменить неисправные детали.

Советы

СОВЕТ №1

Перед началом диагностики системы климат-контроля обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические коды ошибок и рекомендации по их устранению, что поможет вам быстрее выявить проблему.

СОВЕТ №2

Регулярно проверяйте уровень хладагента в системе. Низкий уровень может привести к неправильной работе климат-контроля. Если вы заметили, что система не охлаждает или не обогревает воздух должным образом, это может быть признаком утечки хладагента.

СОВЕТ №3

Обратите внимание на состояние фильтров салона. Загрязненные фильтры могут ухудшать качество воздуха и снижать эффективность работы климат-контроля. Рекомендуется менять фильтры не реже одного раза в год или при необходимости.

СОВЕТ №4

Если вы столкнулись с проблемами в работе климат-контроля, попробуйте выполнить сброс системы. Для этого отключите аккумулятор на несколько минут. Это может помочь устранить временные сбои в работе электроники.
