Ошибка спойлера ауди а7

Так случилось, что впервые оставил свою ласточку на две недели на приколе, т.к. умчал в Питер в алкотрип :). Но при этом оставил все включенным — GPS, два регика в 24/7 и что там еще… Кароче, по приезду сигналка обрадовала, что на батарейке «горючка кончилась».

Но я парень верующий… точнее верящий и решил-таки завести на остатках души… ггг наивный )) Разумеется ничего не вышло.

Не оставляйте своих любимых на долго. Всем бобра и печенек!

1. Смазывание шарниров заднего спойлера (только задний спойлер с электроприводом)
2. Audi A7: отказы оборудования крышки багажника
3. 20 скрытых функций Ауди, которые стоит проверить!

Смазывание шарниров заднего спойлера (только задний спойлер с электроприводом)

Не работает задний спойлер. В комбинации приборов отображается сообщение:

Задний спойлер, сбой в системе!

С течением времени шарниры заднего спойлера могут подвергаться коррозии. В результате этого перемещение заднего спойлера затрудняется, и он не достигает своих конечных положений. Вследствие этого появляется сообщение о неисправности в комбинации приборов.

В стадии разработки.

На приведённой выше иллюстрации показана типичная картина неисправности на автомобиле, прибывшем на сервисное предприятие. В случае этой рекламации необходимо

смазать шарниры на обеих сторонах специальной смазкой G 052 172 A1.

Для этого необходимо действовать следующим образом:

Выдвинуть задний спойлер (при необходимости помогая рукой).

Смазать несколькими каплями масла все шарнирные соединения.

Выдвинуть и убрать спойлер не менее пяти раз, чтобы масло могло хорошо распределиться в точках вращения.

Очистить регистратор событий.

Решение технических проблем

Audi A7: отказы оборудования крышки багажника

Дверь багажного отсека с электроприводом не закрывается посредством выключателя двери багажного отсека

не включаются задние фонари в двери багажного отсека

не работает дополнительный стоп-сигнал

не работает фонарь освещения номерного знака

радиоприём отсутствует или низкого качества

не работает задний спойлер.

В регистраторе событий присутствуют различные записи, причём все касаются оборудования, установленного в двери багажного отсека.

Подобные записи могут появляться время от времени или присутствовать постоянно .

К случаю, когда дверь багажного отсека с электроприводом вообще не закрывается (например, открывание с помощью радиоключа невозможно, но возможно от клавиши на самой двери), данная сводка TPI не относится.

Во время изготовления жгут электропроводки может быть перекручен, и в результате провода могут образовать петлю

При закрывании двери багажного отсека такая петля может задевать за накладку динамика парковочного ассистента или за подвижные детали (см. рис.).

При открывании/закрывании двери багажного отсека провода, обеспечивающие подачу электропитания, могут перетереться, что приводит к перечисленным рекламациям со стороны клиентов.

Установка дополнительной направляющей в жгут проводки, чтобы исключить перекручивание проводов.

Дата внедрения изменений:

Если неисправность проявляется как описано, необходимо проверить проводку питания для задней двери на правой стороне багажного отсека.

При обнаружении повреждений проводки все неисправные провода необходимо отремонтировать с помощью комплекта VAS 1978 B.

Необходимое сечение стыковых соединителей и ремонтных проводов указано на электрической схеме.

Общее описание ремонтных работ см. —> Электрооборудование —> Ремонтная группа 97 —> Стыковые соединители —> Ремонт жгутов электропроводки и разъёмов.

Порядок действий при выполнении ремонта:

Оплётку жгута рис.A №.3 разрезать только в местах рис. A № 1 и № 2.

Не повредить при этом дополнительно никакие другие провода.

Не разрезать оплётку жгута полностью! Обёртывание проводки с помощью тканевой ленты приводит к возникновению напряжений в проводах. В результате этих напряжений через некоторое время провода могут обломиться.

Стыковые соединители запрещается устанавливать вблизи подвижных деталей!

Стыковые соединители должны быть установлены в местах, указанных на рис.A №1 и №.2 (на каждый провод требуется два стыковых соединителя).

Удалить перерезанные и повреждённые провода между стыковыми соединителями.

Проложить между стыковыми соединителями новый ремонтный провод.

Для протягивания проводов следует использовать защитную трубку, которая ещё понадобится в дальнейшем.

Для этого использовать трубки из ремонтного комплекта для пневматической подвески 4E0 698 141.

Эту трубку следует укоротить до необходимой длины около 59 мм.

Необходимо сгладить острые края с обеих сторон укороченной трубки.

Вставить трубку в жгут проводки.

Пропустить провод сверху (рис. A № 1) вниз (рис. A №.2). (трубку с проводами см., например, на рис. B)

Удерживая ремонтные провода сверху, вытянуть трубку вниз, чтобы провода свободно пролегли через жгут.

Если требуется протянуть больше проводов, чем умещается в одну трубку (максимальное поперечное сечение 3 мм²),

описанную процедуру необходимо повторить.

Если повреждено несколько проводов, стыковые соединители необходимо устанавливать на жгут проводки со смещением, чтобы в дальнейшем они не упирались в боковую облицовку.

Установка защитной трубки:

Расположить защитную трубку между двумя метками рис. A № 1 и № 2

Затем проложить жгут проводки так, чтобы не образовались петли (см. рис. C)

Закрепить проводку с помощью двух кабельных стяжек в указанных местах (см. рис. D и E).

Повреждённый участок обернуть тканевой лентой так, чтобы провода внутри оплётки/ оболочки сохраняли подвижность.

После этого открыть и закрыть дверь багажного отсека при снятой облицовке. При этом следует убедиться, что подвижная часть жгута проводки не задевает никакие детали. Если задевает, то следует изменить прокладку проводки.

Стыковые соединители подбирать с учётом поперечного сечения проводов

Тканевая клейкая лента № 105 920 02

Кабельные стяжки № 020 902 2, 2 шт

Ремонтный комплект для пневматической подвески 4E0 698 141.

Решение технических проблем

20 скрытых функций Ауди, которые стоит проверить!

Мы уже знакомили вас со скрытыми функциями Volkswagen, а теперь настал черед узнать больше о возможностях своей Audi.

И хотя большинство скрытых функций Ауди активируется с помощью подключения K-line адаптера VAG-COM, есть некоторые «встроенные» возможности управления автомобилем, о которых знают не все владельцы.

1. Открыть капот Ауди можно только если водительская дверь открыта.

2. При опущенном, но не закрытом капоте дворники работать не будут.

3. Если при открытии/закрытии автомобиля с брелока нажать и удерживать соответствующие кнопки, окна в вашей Ауди опустятся/поднимутся тоже.

4. Попробуйте в следующий раз при открытии/закрытии багажника нажать на кнопку закрытия багажника, чтобы зафиксировать его положение (степень открытия) и подержать около 5 сек. Так дверь запомнит положение, до которого ей нужно открыться в следующий раз.

5. Проверить, точно ли вы закрыли авто: находясь уже на расстоянии от автомобиля, нажмите на кнопку закрывания на пульте и смотрите на то, как мигает диод. Если быстро – не закрыли машину. Медленное размеренное мигание диода на пульте – все в порядке.

6. Для Ауди с АКПП: режим R меняется на D без нажатия на кнопку блокировки.

7. Обогрев заднего стекла отключается автоматически. Но если нужно, чтобы он работал до момента выключения двигателя, нажмите кнопку включения обогрева и удерживайте несколько секунд.

8. Попробуйте при прослушивании аудиотрека убрать звук. Должен включиться режим «пауза», а после добавления звука трек начнет воспроизводиться с того же самого места, где остановился.

9. Если включить указатель поворота и заглушить двигатель, в Ауди загорятся габаритные огни на той стороне, куда был включен «поворотник». Это т.наз. в Германии «парковка у обочины».

10. Удобно при маневрировании: если слегка, не дожидаясь щелчка, включить указатель поворота, он мигнет трижды и отключится. А вообще «поворотники» работают, пока водитель удерживает рычаг.

11. Попробуйте режим ECON: выключите зажигание и активируйте климат-контроль – в машину продолжит поступать теплый воздух с остывающего мотора.

12. Хотите быстро высушить зеркала, и в вашей Ауди есть эта функция? Принудительный режим обогрева зеркал включается так: нужно потянуть джойстик управления зеркалами на себя и не забыть включить максимальный обдув лобового стекла на климат-контроле.

13. В некоторых моделях Ауди зеркала складываются не к корпусу автомобиля, а вниз. Для этого нужно перевернуть колесико их регулировки на 180⸰. Очень удобно при мойке автомобиля.

14. Попробуйте адаптировать правое зеркало. Для этого переведите джойстик зеркал в положение R (регулировка правого зеркала), включите заднюю передачу, удерживайте педаль тормоза. Отрегулируйте зеркало так, чтобы видеть бордюр. Отпустите тормоз, перезапустите двигатель и попробуйте двигаться задним ходом (джойстик зеркала в положении R). Если все получилось, зеркало автоматически опустится. Отключить режим: переводим джойстик в нейтральное положение или просто начинаем движение со скоростью от 15 км/ч.

15. Подскажут, что багажник не закрыт, горящие габаритные огни и указатели поворота на заднем бампере.

16. Если нажать и удерживать кнопку регулировки подсветки на приборной панели, то активируется поочередная диагностика ламп – давление масла, работы двигателя и пр.

17. В некоторых моделях Ауди включена функция удаления влаги с тормозных дисков. Как работает: на скорости выше 50 км/ч и при работающих стеклоочистителях тормозное давление в контуре передних колес повышается на 8 секунд, колодки прижимаются к диску и тепло испаряет водную пленку. Догадаться о наличии такой функции можно по тому, что расход топлива на трассе в ненастную погоду будет выше, чем обычно.

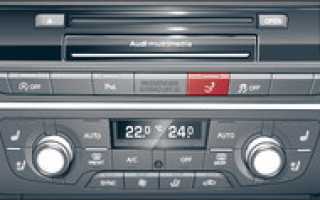

18. Для настройки климат-контроля на синхронное управление зонами, нажмите кнопку AUTO с водительской стороны и удерживайте 5 секунд.

19. Если при включенной «аварийке» нажать на указатель поворота, аварийная сигнализация отключится на время, пока горит «поворотник».

20. При экстренном торможении аварийная световая сигнализация включается автоматически.

Еще больше секретов: расшифруй VIN код своей Ауди здесь!

Сталкивались. Даже есть темы в каждом разделе по моделям.

Дорого стоит? Есть номер датчика?

Уже и не помню, года три назад было,5 мин делов,только надо узнать в какой ручке

По-моему тогда 6 руб с работой

А как вообще удостовериться, что это именно датчик сломался? Он ошибку выдаёт?

Если лениво, то сейчас поищу темы. Скину ссылки. По А7,А6,Q7

Я читал про А7, но там много воды. Ничего полезного не увидел

Доброй ночи!

У кого встречалась проблема с открытием/закрытием спойлера?

На экране между тахометром и спидометров появилось сообщение об ошибке спойлера и значок спойлера загорелся.

Тема появилась после запуска севшего аккумулятора бустером. Может предохранитель вылетел?

Поделитесь плз если был похожий опыт.

До сервиса поеду где-то через две недели, а в дальнюю ещё предстоит покататься, со спойлером по устойчивее идет..

попробуй предохранители посмотри,повыдергивай их,по вставляй,проверь заодно сзади справа,мне помо

Задний спойлер не работает

Не работает задний спойлер. В комбинации приборов отображается указание

Из-за недостаточного напряжения блок управления заднего спойлера перестаёт реагировать на LIN-сообщения.

Решение в условиях производства

Начиная с номера шасси WAUR7C4G0DN110872 и даты выпуска 15.02.2013 г., в серийное производство введена версия ПО 029.

Решение в условиях сервиса

Зарядить аккумуляторную батарею.

Сервисному тестеру требуется марочный CD-диск не ниже версии 19.49 (ВНИМАНИЕ: этот марочный CD-диск появится не ранее КН 20/13) и онлайн-соединение. Затем через Ведомый поиск неисправностей, как показано на рис., обновить ПО блока управления J223.

Вернуться к списку TPI

Решение технических проблем

Как здесь найти нужную информацию?

Расшифровка заводской комплектации автомобиля (англ.)

Расшифровка заводской комплектации VAG на русском!

Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.

С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Электросхемa AUDI A7 2015 — Концевой выключатель 1 для регулировки заднего спойлера — Концевой выключатель 2 для регулировки заднего спойлера — Блок управления регулировки положения заднего спойлера — Центральный блок управления систем комфорта

Электросхемa AUDI A7 2015 — Выключатель регулировки положения заднего спойлера — Блок управления регулировки положения заднего спойлера — Контрольная лампа регулировки заднего спойлера

AUDI A7 2015

Блок управления шторки люка -J394-

AUDI A7 2015 Место установки центрального блока управления систем комфорта J393

Место установки центрального блока управления систем комфорта -J393-

В багажном отсеке на правой колесной арке.

AUDI A7 2015 Место установки блока управления крышки багажного отсека J605

Место установки блока управления крышки багажного отсека -J605-

В багажном отсеке на правой колесной арке.

AUDI A7 2015 Место установки блока управления распознавания прицепа J345

Место установки блока управления распознавания прицепа -J345-

В багажном отсеке справа, за боковой обшивкой.

действительно до 2014 модельного года

Расположение разъёмов с 2015 модельного года

Назначение контактов разъёма блока управления системы распознавания прицепа -J345-

AUDI A7 2015

Место установки блока управления парковочного ассистента -J446- /блока управления парковочного автопилота -J791-

В багажном отсеке справа, за боковой обшивкой.

AUDI A7 2015 Место установки блока управления механизма регулировки заднего спойлера J223

Место установки блока управления механизма регулировки заднего спойлера -J223-

В багажном отсеке справа, за боковой обшивкой.

AUDI A7 2015 Место установки блока управления системы регулирования клиренса J197

Место установки блока управления системы регулирования клиренса -J197-

В багажном отсеке справа, за боковой обшивкой.

AUDI A7 2015 Место установки блока управления полного привода J492

Место установки блока управления полного привода -J492-

В багажном отсеке справа в нише багажного отсека

AUDI A7 2015 Место установки стабилизатора напряжения J532

Место установки стабилизатора напряжения -J532-

В багажном отсеке справа в нише багажного отсека

AUDI A7 2015 Место установки блока управления электромеханического стояночного тормоза J540

Место установки блока управления электромеханического стояночного тормоза -J540-

В багажном отсеке справа, за боковой обшивкой.

AUDI A7 2015 Место установки блока управления задней левой двери J388

Место установки блока управления задней левой двери -J388-

AUDI A7 2015 Место установки блока управления задней правой двери J389

Место установки блока управления задней правой двери -J389-

AUDI A7 2015 Место установки блока управления двери водителя J386

Место установки блока управления двери водителя -J386-

В передней левой двери — а/м с левым расположением рулевого колеса.

В передней правой двери — а/м с правым расположением рулевого колеса.

На рисунке изображен а/м с левым расположением рулевого колеса.

AUDI A7 2015 Место установки блока управления двери переднего пассажира J387

Место установки блока управления двери переднего пассажира -J387-

В передней правой двери — а/м с левым расположением рулевого колеса.

В передней левой двери — а/м с правым расположением рулевого колеса.

На рисунке изображен а/м с левым расположением рулевого колеса.

AUDI A7 2015 Место установки диагностического интерфейса шин данных J533

Место установки диагностического интерфейса шин данных -J533-

Под задним многоместным сиденьем в центре.

AUDI A7 2015 Место установки задней панели управления и индикации климатической установки E265

Место установки задней панели управления и индикации климатической установки -E265-

В задней части центральной консоли.

AUDI A7 2015 Место установки блока управления доводчика J657

Место установки блока управления доводчика -J657-

Под задней концевой планкой.

AUDI A7 2015 Место установки блока управления 2 ассистента смены полосы движения J770

Место установки блока управления 2 ассистента смены полосы движения -J770-

В накладке заднего бампера справа.

AUDI A7 2015 Место установки блока управления ассистента смены полосы движения J769

Место установки блока управления ассистента смены полосы движения -J769-

В накладке заднего бампера слева.

AUDI A7 2015 Место установки блока управления обогрева сидений J882

Место установки блока управления обогрева сидений -J882-

Под задним многоместным сиденьем слева.

AUDI A7 2015 Место установки блока управления топливного насоса J538

Место установки блока управления топливного насоса -J538-

Под задним многоместным сиденьем справа на днище.

AUDI A7 2015 Место установки блока управления системы диагностики утечек топливного бака J909

Место установки блока управления системы диагностики утечек топливного бака -J909-

Под топливным баком слева на днище.

AUDI A7 2015 Место установки блока управления системы очистки воздуха J897

Место установки блока управления системы очистки воздуха -J897-

Назначение контактов разъёмов блока управления системы очистки воздуха -J897-

AUDI A7 2015 Место установки блока управления создания шума двигателя J943

Место установки блока управления создания шума двигателя -J943-

В багажном отсеке справа, за боковой обшивкой -1- .

Назначение контактов разъёмов блока управления шумов двигателя -J943-

AUDI A7 2015 Место установки блока управления шторки крыши J394

Место установки блока управления шторки крыши -J394-

Назначение контактов разъёма блока управления шторки крыши -J394-

AUDI A7 2015 Место установки блока управления контроля уровня заряда АКБ J367

Место установки блока управления контроля уровня заряда АКБ -J367-

На минусовом полюсеАКБ -A- -1- .

Назначение контактов разъёмов блока управления контроля уровня заряда АКБ -J367-

AUDI A7 2015

Место установки ТВ-тюнера -R78- , с 2015 модельного года

В багажном отсеке слева, за боковой обшивкой -1- .

Назначение контактов разъёмов ТВ-тюнера -R78-

AUDI A7 2015 Место установки электродвигателя механизма регулировки положения заднего спойлера V52

Место установки электродвигателя механизма регулировки положения заднего спойлера -V52-

Назначение контактов привода регулировки положения заднего спойлера -V52-

AUDI A7 2015 Место установки блока управления интерфейсов системы местонахождения автомобилей J843

Место установки блока управления интерфейсов системы местонахождения автомобилей -J843-

В багажном отсеке справа, за боковой обшивкой -1- .

Назначение контактов разъема блока управления интерфейсов системы местонахождения автомобилей -J843-

AUDI A7 2015

Место установки блока управления цифровой аудиосистемы -J525- , Standard, ANC, с 2015 модельного года

В багажном отсеке слева, за боковой обшивкой -1- .

Назначение контактов разъёмов блока управления цифровой аудиосистемы -J525-

AUDI A7 2015

Место установки блока управления цифровой аудиосистемы -J525- , BOSE, ANC, с 2015 модельного года

В багажном отсеке слева, за боковой обшивкой -1- .

Назначение контактов разъёмов блока управления цифровой аудиосистемы -J525-

AUDI A7 2015

Место установки блока управления цифровой аудиосистемы -J525- , Bang & Olufsen, ANC, с 2015 модельного года

В багажном отсеке слева, за боковой обшивкой -1- .

Назначение контактов разъёмов блока управления цифровой аудиосистемы -J525-

AUDI A7 2015 Место установки блока управления открывания крышки багажного отсека J938

Место установки блока управления открывания крышки багажного отсека -J938-

За накладкой заднего бампера -1- .

Назначение контактов разъёма блока управления системы открывания крышки багажного отсека -J938-

AUDI A7 2015 Место установки радиоприемника автономного отопителя R64

Место установки радиоприемника автономного отопителя -R64-

В багажном отсеке справа, за боковой обшивкой -1- .

Назначение контактов разъёма радиоприемника автономного отопителя -R64-

AUDI A7 2015 Место установки блока управления системы камеры заднего вида J772

Место установки блока управления системы камеры заднего вида -J772-

В багажном отсеке справа, за боковой обшивкой -1- .

Назначение контактов блока управления системы камеры заднего вида -J772- , а/м до 2014 модельного года

Назначение контактов блока управления системы камеры заднего вида -J772- , а/м с 2015 модельного года

13.1.44 Снятие и установка заднего спойлера
