Система отопления в автомобиле обеспечивает комфорт водителя и пассажиров в холодное время года. В этой статье рассмотрим устройство и работу печки на Audi 100, включая основные компоненты и принципы функционирования. Понимание этой системы поможет владельцам Audi 100 лучше заботиться о своем автомобиле и своевременно выявлять неисправности, что повысит безопасность и комфорт в поездках.
Система циркуляции
Как и на других автомобилях, воздух в салон Audi 100 поступает естественным образом через воздухозаборники или принудительно с помощью электровентилятора.
Над электродвигателем с крыльчаткой обычно располагается салонный фильтр, очищающий воздух. Однако в Audi 100 фильтры встречаются лишь в редких вариантах, так как их начали устанавливать только в конце производства модели.
Циркуляция воздуха проходит через печной радиатор, соединённый с системой охлаждения. Горячая охлаждающая жидкость, нагреваемая двигателем, проходит через радиатор печки, что позволяет воздуху, проходящему через отопитель, нагреваться. В результате в салоне Audi 100 поступает тёплый воздух.
Температура воздуха регулируется в зависимости от положения заслонок, настраиваемых водителем на панели управления. Если обогрев не нужен, воздух обходит радиатор печки и поступает непосредственно из окружающей среды.
В некоторых комплектациях Audi 100 предусмотрены климат-контроль и кондиционер, позволяющие направлять воздух через испаритель при выборе режима охлаждения.
Эксперты отмечают, что печка в автомобилях Audi 100 представляет собой сложную систему, обеспечивающую комфортную температуру в салоне. Основным элементом является радиатор отопителя, который получает тепло от двигателя. Когда двигатель прогревается, охлаждающая жидкость циркулирует через радиатор, передавая тепло в воздух, который затем направляется в салон через вентиляционные отверстия.
Система управления печкой включает в себя термостат и различные датчики, которые регулируют поток воздуха и температуру в зависимости от предпочтений водителя. Важно отметить, что Audi 100 также оснащена системой фильтрации, которая очищает воздух, поступающий в салон, что особенно актуально в условиях городской эксплуатации.
Таким образом, печка Audi 100 не только обеспечивает тепло, но и способствует созданию комфортной и безопасной атмосферы для всех пассажиров.
Режим рециркуляции
Отдельно хочется отметить наличие в автомобилях Audi 100 режима рециркуляции.
Включая этот режим, основная воздушная заслонка закрывается, тем самым вентилятор забирает воздух уже не из внешней среды, а непосредственно из салона. Такой вариант работы системы отопления, вентиляции и кондиционирования даёт возможность перекрыть доступ неприятных запахов и грязного воздуха в машину с улицы, если вы проезжаете по пыльной дороге, возле горящей травы и пр.
Дополнительно полезно периодически включать режим рециркуляции при сильных заморозках, если нужно максимально быстро прогреть салон. Ведь в таком положении радиатор печки будет нагревать не наружный морозный воздух, а салонный, который уже имеет достаточно высокую температуру. Аналогично в летний период режим рециркуляции полезен в плане более быстрого охлаждения внутреннего пространства автомобиля.
| Компонент системы отопления | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Печка (радиатор отопителя) | Нагревает воздух, проходящий через него, от охлаждающей жидкости двигателя. | Слабый нагрев, отсутствие тепла; утечка охлаждающей жидкости. |
| Электровентилятор печки | Принудительно прогоняет воздух через радиатор отопителя. | Отсутствие обдува, слабый обдув; шум при работе. |
| Регулятор температуры | Контролирует поток охлаждающей жидкости через радиатор отопителя. | Неправильная работа, несоответствие температуры выставленной и фактической. |
| Заслонки распределения воздуха | Направляют поток нагретого воздуха в салон автомобиля. | Неправильное направление потока воздуха, заклинивание заслонок. |

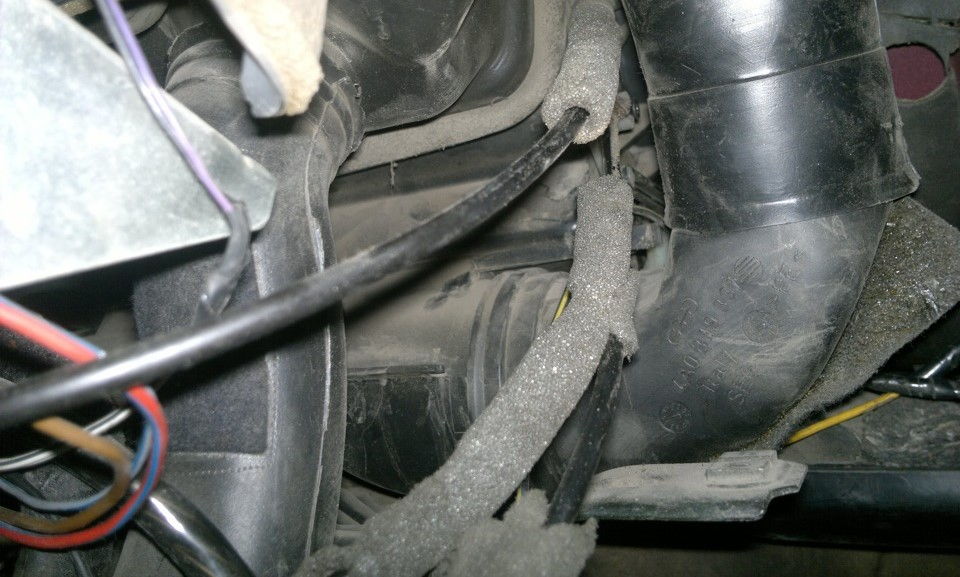

| Патрубки системы охлаждения | Транспортируют охлаждающую жидкость к радиатору отопителя и обратно. | Утечки охлаждающей жидкости, перегрев двигателя. |
| Датчик температуры охлаждающей жидкости | Контролирует температуру охлаждающей жидкости и передает данные в блок управления двигателем. | Неправильные показания температуры, некорректная работа системы отопления. |
| Блок управления отопителем (в некоторых комплектациях) | Управляет работой электровентилятора и заслонок. | Неправильная работа системы отопления, некорректное управление заслонками. |
Интересные факты
Вот несколько интересных фактов о системе отопления в автомобилях Audi 100:
-
Система отопления на основе теплообменника: В Audi 100 используется система отопления, основанная на теплообменнике, который получает тепло от двигателя. Это позволяет эффективно использовать избыточное тепло, выделяемое при работе мотора, для обогрева салона, что делает систему более экономичной и экологичной.
-
Регулируемая подача воздуха: В Audi 100 предусмотрена возможность регулировки подачи воздуха в салон. Водитель и пассажиры могут настраивать температуру и интенсивность обогрева, что обеспечивает комфорт в любых погодных условиях. Некоторые модели даже имели автоматическую систему климат-контроля, которая поддерживала заданную температуру.
-
Эффективная изоляция: Audi 100 была известна своей хорошей звуко- и теплоизоляцией. Это не только повышало комфорт в салоне, но и позволяло системе отопления работать более эффективно, так как тепло не терялось через кузов автомобиля. Это также способствовало снижению уровня шума, что было важным аспектом для премиум-сегмента, к которому относилась Audi 100.

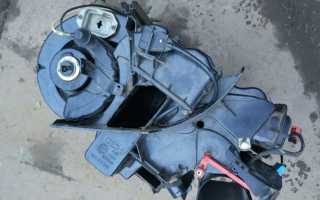

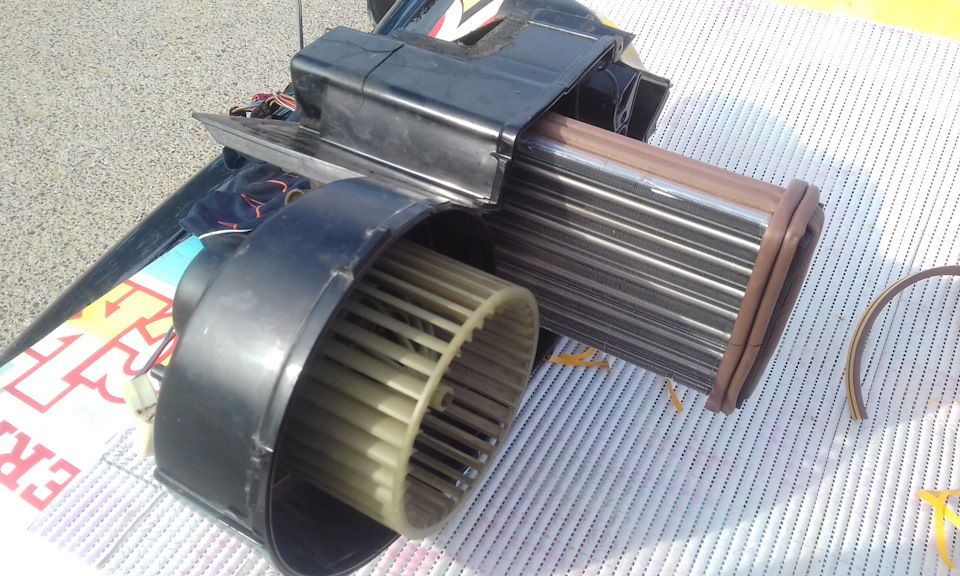

Элементы системы отопления
Если рассмотреть отопительную систему Audi 100 С3 и С4, можно заметить их схожесть. Хотя конструкция и схемы заслонок различаются, основные принципы работы и ключевые компоненты остаются одинаковыми.
Выделим важные элементы отопительного оборудования:
- Радиатор отопителя. Воздух проходит через него, нагревается и поступает в салон через воздуховоды. Поломка радиатора — серьезная проблема, так как его демонтаж требует много времени и усилий. Замена в сервисе обойдется недешево.
- Электровентилятор. Отвечает за подачу воздуха. Без него невозможно обеспечить поступление горячего воздуха в салон. Замена требует меньше усилий и затрат по сравнению с радиатором. Далее рассмотрим особенности работы электровентилятора.
- Заслонки. Необходимы для направления потока воздуха.
- Воздуховоды и дефлекторы.
- Дополнительное сопротивление или резистор. Позволяет отопителю работать на различных скоростях, кроме максимальной, при которой печка функционирует напрямую.
- Кран печки. Необязательный элемент в системе отопления Audi 100. Многие владельцы обходятся без него. Устанавливается только на модификациях с кондиционером для перекрытия циркуляции при его включении, что ускоряет охлаждение. Если заслонки работают исправно, кран не нужен.
- Защитный кожух. Защищает печку от внешних воздействий и предотвращает контакт с другими компонентами подкапотного пространства.
- Блок управления. Представлен в виде крутилок в салоне Audi 100. Позволяет водителю выбирать режимы работы системы отопления и регулировать температуру и скорость работы печки.
К косвенным элементам системы отопления относится термостат. Он регулирует циркуляцию антифриза по малому или большому кругу в зависимости от температуры двигателя. Иногда термостат может выйти из строя и заклинить, что приводит к перегреву мотора и поступлению холодного воздуха из печки в режиме обогрева.

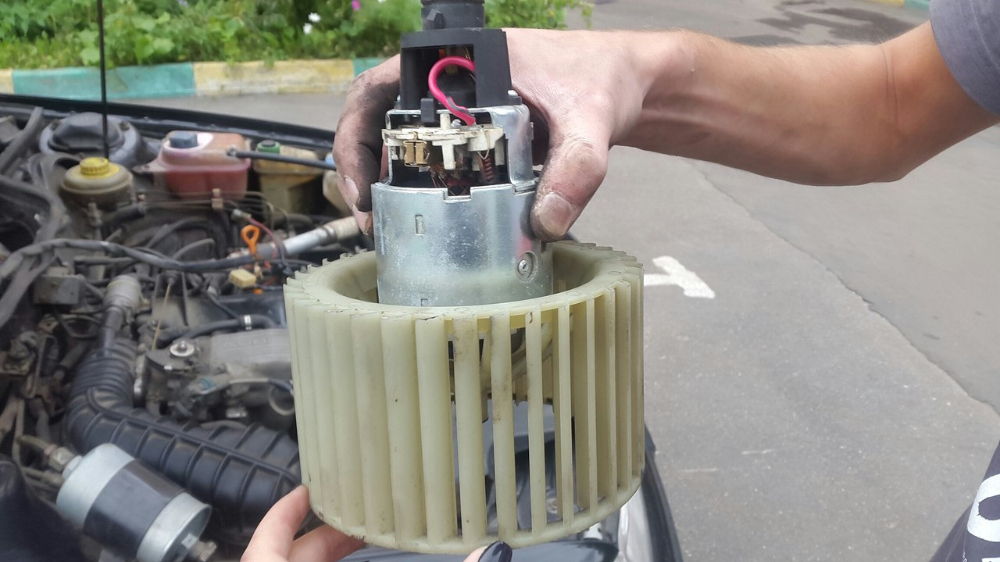

Электровентилятор
Вентилятор, входящий в состав конструкции системы отопления на Audi 100, представляет собой фактически простой двигатель переменного тока. То есть по своему внутреннему устройству этот вентилятор ничего не отличается от обычных электромоторов переменного тока.
Вентилятор соединён с крыльчаткой, которая при быстром вращении позволяет нагнетать воздух, поступающий в результате в салон автомобиля.
Здесь большую роль играет возможность мотора работать в разных режимах скорости. В случае с Audi 100 в кузовах С3 и С4 мы говорим о четырёхскоростном вентиляторе. Переключаться между скоростями электромотор может за счёт дополнительного сопротивления или же резистора.
С помощью резисторов увеличивается сопротивление. Тем самым сила тока, протекающая по электроцепи, уменьшается. Это позволяет вентилятору работать с меньшей скоростью и медленнее вращаться. У каждого резистора есть свой номинал, что позволяет определить силу снижения тока в электроцепи.
На Audi 100 последняя 4 скорость прямая, поскольку в цепь не подключён дополнительный резистор или сопротивление. Тем самым мы можем рассчитывать на работу отопителя даже в ситуациях, когда дополнительное сопротивление вышло из строя или перегорело.

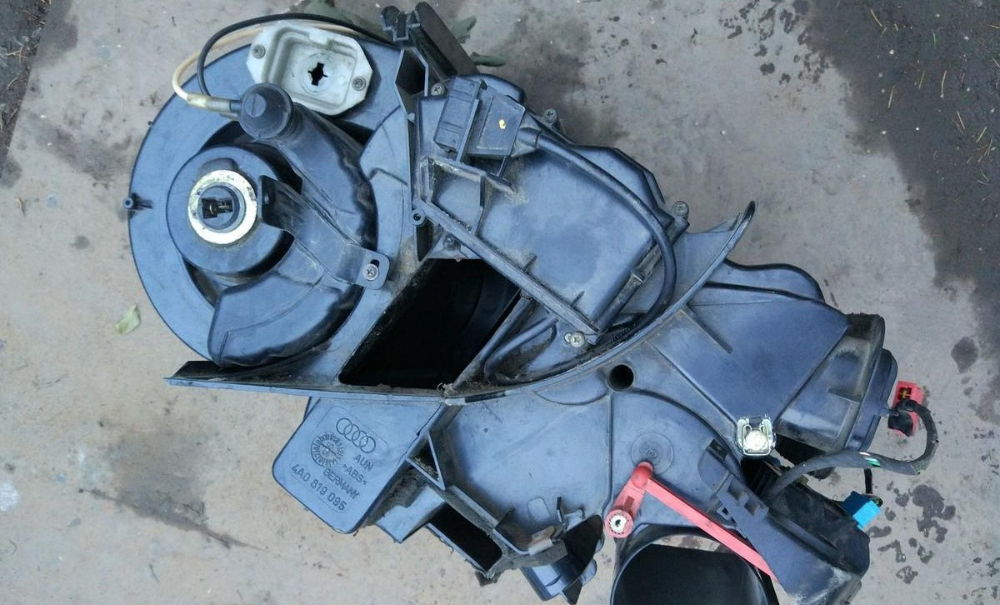

Заслонки и распределение потоков
Теперь рассмотрим отопительную систему Audi 100 в кузовах С3 и С4.
В печке предусмотрено пять заслонок, которые немного различаются по внешнему виду и функциональности, но имеют общие черты.
- Три заслонки отвечают за подачу холодного или горячего воздуха в салон и управляются одним тросиком от крутилки на блоке управления;
- Четвёртая заслонка обеспечивает плавный переход температуры и закрывает щели в режиме обогрева;
- Две оставшиеся заслонки определяют направление потоков воздуха: на центр, ноги или лобовое стекло, также управляются одним тросом;
- Корпус печки имеет отверстия для подключения воздуховодов: для центральных дефлекторов (три спереди и один сзади), на лобовое стекло и в ноги передних и задних пассажиров.
Существуют отличия в конструкции системы отопления между кузовами С3 и С4, которые сложно заметить без детального разбора.
В кузове С4 есть функция подмешивания свежего холодного воздуха в центральные дефлекторы, чего нет в кузове С3. Это реализовано благодаря воздуховоду и изменённой форме заслонок.
При установке регулятора температуры на максимальный обогрев заслонка получает зазор, через который поступает холодный воздух, выходящий через центральный дефлектор. Дополнительная крутилка на дефлекторе позволяет регулировать температуру, добавляя немного свежего воздуха в горячий поток.
Подмешивание холодного воздуха к горячему улучшает комфорт дыхания, так как исключительно горячий воздух может быть вреден при длительном нахождении в автомобиле. Это решение заботится о здоровье водителя и пассажиров.
Отопительная система Audi 100 имеет недостатки, включая отсутствие штатного воздушного фильтра для очистки салонного воздуха.
Читайте также:
Рекомендуется установить воздушный фильтр, что несложно, так как есть множество схем для кузовов С3 и С4.
Схема отопительной системы стандартная, без сложных решений. Наиболее проблемным элементом является радиатор печки, затем электровентилятор. При правильной эксплуатации они могут служить долго, минимизируя необходимость в ремонте. В случае необходимости можно обратиться к специалистам. Каждый автомобилист вправе принимать решения самостоятельно.
Обслуживание и диагностика системы отопления
Система отопления в автомобилях Audi 100 играет ключевую роль в обеспечении комфорта водителя и пассажиров, особенно в холодное время года. Правильное обслуживание и диагностика этой системы необходимы для ее эффективной работы и предотвращения возможных поломок. В данной части статьи мы рассмотрим основные аспекты обслуживания и диагностики системы отопления.
Регулярная проверка уровня охлаждающей жидкости
Одним из первых шагов в обслуживании системы отопления является регулярная проверка уровня охлаждающей жидкости. Низкий уровень жидкости может привести к перегреву двигателя и снижению эффективности работы отопителя. Рекомендуется проверять уровень охлаждающей жидкости не реже одного раза в месяц, особенно перед длительными поездками. Если уровень жидкости ниже нормы, необходимо долить ее до необходимого уровня, используя рекомендованный производителем антифриз.
Проверка состояния радиатора отопителя
Радиатор отопителя, расположенный в салоне автомобиля, также требует внимания. Со временем он может забиваться грязью и отложениями, что снижает его эффективность. Для проверки состояния радиатора отопителя необходимо:
- Проверить наличие утечек охлаждающей жидкости вокруг радиатора.
- Проверить, равномерно ли нагревается радиатор при работе системы отопления. Если одна сторона радиатора холодная, это может указывать на его засорение.
- При необходимости произвести промывку радиатора специальными средствами для удаления отложений.
Диагностика термостата
Термостат отвечает за поддержание оптимальной температуры двигателя и, соответственно, за работу системы отопления. Если термостат заедает в открытом или закрытом положении, это может привести к недостаточному обогреву салона. Для диагностики термостата необходимо:
- Проверить, открывается ли термостат при достижении рабочей температуры двигателя.
- Убедиться, что температура охлаждающей жидкости соответствует норме. Если температура слишком низкая, это может указывать на неисправность термостата.
Проверка работы вентилятора и управления климатом
Эффективная работа системы отопления также зависит от исправности вентилятора и системы управления климатом. Необходимо проверить:
- Работу вентилятора на всех режимах. Вентилятор должен работать без посторонних шумов и вибраций.
- Корректность работы системы управления климатом. Все настройки должны реагировать на изменения, и температура в салоне должна соответствовать установленной.
Проверка на наличие утечек
Утечки охлаждающей жидкости могут существенно повлиять на работу системы отопления. Для их обнаружения необходимо:
- Проверить шланги и соединения на наличие трещин и повреждений.
- Осмотреть радиатор и насос на предмет утечек.
- Провести тест на давление в системе охлаждения, чтобы выявить скрытые утечки.
Заключение
Обслуживание и диагностика системы отопления в автомобилях Audi 100 являются важными процессами, которые помогают поддерживать комфорт в салоне и предотвращать серьезные поломки. Регулярные проверки и своевременное устранение неисправностей позволят обеспечить надежную и эффективную работу системы отопления на протяжении всего срока эксплуатации автомобиля.
Вопрос-ответ
Почему Audi 100 важен?
Audi 100 (C3) — яркий пример превращения Audi в технически инновационный премиальный бренд. Благодаря высокоаэродинамическому кузову автомобиль имел рекордный коэффициент лобового сопротивления 0,30. В этой линейке автомобилей также были внедрены новые технические инновации, такие как двигатели TDI и полная гальванизация.
В чем разница между Audi 100 и 200?
Версия 200 отличалась увеличенными колёсными арками для установки более широких колёс. Внутри 100-й модели был просторный салон, рассчитанный на пять пассажиров. Однако пассажиру, сидящему по центру на заднем сиденье, приходилось сидеть на трансмиссионном туннеле. Интерьер Audi 100 отличался от салона 200-й модели.
В каком году вышла Audi 100?
Это настоящая история успеха: Audi построила почти десять миллионов автомобилей успешной серии C — сначала как Audi 100, а затем как Audi A6. Модели отличались такими инновациями, как полностью оцинкованный кузов, высокоэффективные двигатели и оптимизированная аэродинамика.
Советы
СОВЕТ №1
Регулярно проверяйте уровень охлаждающей жидкости в системе отопления. Низкий уровень может привести к недостаточному обогреву салона и перегреву двигателя.
СОВЕТ №2
Обратите внимание на состояние фильтров салона. Загрязненные фильтры могут ухудшить циркуляцию воздуха и снизить эффективность работы печки. Рекомендуется менять их каждые 15 000-20 000 км.
СОВЕТ №3
Следите за работой термостата. Если печка не нагревается или нагревается слишком медленно, это может быть признаком неисправности термостата, что требует немедленного внимания.
СОВЕТ №4
Периодически проверяйте систему отопления на наличие утечек. Утечки могут привести к снижению эффективности обогрева и повреждению других компонентов автомобиля.
