Актаком ads 6062h как выставить заводские настройки

Уже не раз говорилось о том, что телевизор со Smart TV — практически тот же смартфон, а если на устройстве установлена Android TV, то это смартфон, который будет время от времени глючить. Увы, от этого никуда не деться, но если с подвисаниями Android TV разобраться можно, то вот сделать сброс, когда телевизор завис на заставке, уже намного сложнее. Не спешите убирать его в коробку и нести его в сервис — разобраться можно самому. Сегодня расскажем о том, как сделать сброс телевизора до заводских настроек, даже если он не включается.

Как сделать сброс настроек Андроид ТВ? Все, что нужно знать

Зачем нужен сброс до заводских настроек

Первым делом, если телевизор завис, попробуйте перезагрузку

Если заметили, что телевизор стал работать хуже, забилась внутренняя память или просто решили продать его, стерев все данные внутри, то сделайте сброс до заводских настроек. Также сброс Android TV рекомендуется сделать в следующих случаях.

Тормозит картинка, звук на постоянной основе, а перезагрузками это не лечится.
Изображение зависает, но звук идет, хотя сигнал Wi-Fi нормальный.
Телевизор не реагирует на нажатия клавиш на пульте.

После сброса ваш телевизор будет полностью очищен от файлов и приложений, все настройки изображения и звука будут установлены по умолчанию как при покупке, а в учетные записи придется входить заново. Но это намного лучше, чем продолжать пользоваться телевизором с глюками. Ниже расскажем о том, какими способами можно сбросить настройки на Android TV.

Сброс телевизора до заводских настроек

Самый простой способ сделать сброс Android TV — воспользоваться настройками. При этом ваш телевизор должен быть в рабочем состоянии, а все данные — перенесены в облако или на флэшку. В остальном все просто.

Сбрасываем Android TV до заводских настроек

Нажмите на пульте значок «Настройки» или перейдите в пункт с главного экрана.
Выберите «Настройки устройства».
В самом низу нажмите «Сброс».
После этого подвердите выбор, нажав «ОК» на пульте.

Ваш телевизор перезагрузится и включится, после чего будет необходимо заново зайти в учетную запись Google, чтобы установить все приложения обратно.

Как сбросить телевизор до заводских настроек, если он не включается

Если заметили, что ваш телевизор начал работать неправильно, зависать или самостоятельно перезагружаться, то это знак того, что однажды просто не включится. Точнее, включится, но пользоваться им будет нельзя — он зависнет на экране загрузки. Так и произошло у читательницы нашего Телеграм-чата. К счастью, есть способ сделать сброс даже из такого состояния.

Обычно комбинация работает на всех пультах

Читайте также:

Мобикар 2 как пользоваться брелком

Меню разработчика позволяет исправить любые проблемы с Android

Перезагрузите телевизор после сброса

Имейте в виду, что комбинация клавиш может отличаться у разных производителей, а вообще она является уникальной и подходит для ТВ-приставок.

Сброс Android TV без пульта

По некоторым причинам под рукой пульта может не быть: потерялся, сели батарейки или просто не работает из-за поломки. Не переживайте: сбросить Android TV можно и без пульта. Для этого зажмите кнопку включения на корпусе телевизора на 20 секунд, после чего телевизор перезагрузится сам. У некоторых моделей предварительно нужно отключить телевизор от розетки, зажать кнопку включения и подключить его к сети обратно, не отпуская клавишу.

Сброс настроек ТВ бокса

Если пользуетесь модулем со Smart TV и даже его отключение не исправляет ошибку, попробуйте следующий способ. Так можно сделать сброс приставки Android TV до заводских настроек.

Иногда проблема возникает даже с ТВ-приставками, но есть способ сделать сброс и на них

Осмотрите ТВ-бокс. На некоторых моделях есть кнопка сброса (Reset) или же отверстие в корпусе.
Нажмите кнопку или используйте иголку (зубочистку), чтобы сделать сброс. Нажмите и удерживайте.
Удерживайте ее в таком состоянии, отключите от телевизора приставку и подключите снова.
У вас должно появиться меню восстановления. Далее действуйте по инструкции, указанной выше. Система перезагрузится и ТВ-приставка заработает.

К сожалению, иногда способы сброса настроек телевизора могут разниться: больше информации можете получить в инструкции от телевизора или на сайте производителя. Это происходит из-за того, что Android TV — бесплатная открытая платформа, на которой OEM-производители создают собственные решения. К счастью, решение почти всегда одинаковое: используйте специальные хитрости, которые будут полезны всегда!

Новости, статьи и анонсы публикаций

Свободное общение и обсуждение материалов

Читайте также:

Как называется круглый разъем клавиатуры

Баскетбол — очень интересная и динамичная игра. Так уж получилось, что у нас она не так сильно развита, как в некоторых других странах, хотя, у нас тоже есть отличные команды и неплохая сборная. А так же большое количество поклонников этого высокого (во всех смыслах) вида спорта. Если вы хотите поиграть в какой-то симулятор или наоборот посмотреть на новое прочтение этой темы, мы подготовили для вас отличную подборку того, во что можно поиграть на Android. Скачивайте и наслаждайтесь игровым процессом.

Мы привыкли перекидывать наши файлы в облако и не переживать за них. По сути, облачное хранилище — один из самых надежных способов хранения информации в 2022 году — намного надежнее флэшек и карт памяти. Правда, хранить свои данные в зарубежных облачных сервисах оказалось небезопасно: многие IT-компании объявили о том, что приостанавливают работу в России. Согласитесь, не хочется в один день остаться без своего аккаунта, где осталось важное содержимое? Для того, чтобы перекинуть файлы в Яндекс.Диск как раз сейчас Mail.ru сделала бесплатным Диск-О. Рассказываем, зачем нужна программа и как она упрощает работу с облачными сервисами.

Судя по всему, Google твёрдо решила уйти из России, а потому начала активно сжигать все мосты, которые позволяли ей тут оставаться. Сначала компания ограничила работу всех платных сервисов, потом объявила о банкротстве, а теперь ещё и начала отключать сервера Google Global Cache, которые ранее обслуживали Россию. В целом звучит безобидно. Но на самом деле это куда опаснее, чем может показаться на первый взгляд. Чем отключение серверов обернётся для нас с вами, читайте в этой статье.

Осциллографы цифровые переносные Актаком

2 канала. Полоса пропускания — 300 МГц. Частота дискретизации — 3,2 Гвыб/с (1,6 Гвыб/с на канал). Макс. память — 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Розничная цена: 131 058,00 руб.

НДС включён в цену

2 канала. Полоса пропускания 300 МГц. Частота дискретизации 2,5 Гвыб/с (1,25 Гвыб/с на канал). Максимальная память 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерений. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Розничная цена: 112 464,00 руб.

НДС включён в цену

Читайте также:

Как открыть библиотеку в компасе 18

2 канала. Полоса пропускания — 200 МГц. Частота дискретизации — 1 Гвыб/с. АЦП 14 бит. Максимальная память — 40 М точек. Скорость захвата 75 000 осц/с. Вертикальное отклонение 1 мВ/дел — 10 В/дел. Горизонтальная развертка 1 нс/дел — 1000 нс/дел. Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерений. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I²C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. БПФ. Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN, VGA (опция), WiFi (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, TFT, 800 х 600 (сенсорный IPS 1024 x 768 — опция). Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

Розничная цена: 102 000,00 руб.

НДС включён в цену

4 канала. Полоса пропускания 200 МГц. Частота дискретизации 1 Гвыб/с (500 Мвыб/сек на канал). АЦП 8 бит. Максимальная память 40 М точек. Скорость захвата 70000 осц/с. Вертикальное отклонение 1 мВ/дел — 10 В/дел. Горизонтальная развертка 1 нс/дел — 1000 нс/дел. Входной импеданс: 1 МОм. 31 автоизмерение. Математические операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I2C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция). Интерфейс: USB-host, USB-device, LAN, VGA+AV (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной сенсорный 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

Розничная цена: 95 880,00 руб.

НДС включён в цену

2 канала. Полоса пропускания 200 МГц. Частота дискретизации 2 Гвыб/с. АЦП 8 бит. Максимальная память — 40 М точек. Скорость захвата 75 000 осц/с. Вертикальное отклонение 1 мВ/дел — 10 В/дел. Горизонтальная развертка 1 нс/дел — 1000 нс/дел. Входной импеданс: 1 МОм, 50 Ом. Курсорные измерения. 28 автоизмерений. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I²C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. БПФ. Покадровый регистратор. Интерфейс: USB-host, USB-device, LAN, VGA (опция), WiFi (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, TFT, 800 х 600 (сенсорный IPS 1024 x 768 — опция). Вес: 2,6 кг. Размеры: 340 x 177 x 95 мм.

Розничная цена: 72 996,00 руб.

НДС включён в цену

Читайте также:

Втягивающее реле стартера ваз 2115 как прозвонить

2 канала. Полоса пропускания 200 МГц. Частота дискретизации 2 Гвыб/с (1 Гвыб/с на канал). Максимальная память 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерений. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Розничная цена: 67 800,00 руб.

НДС включён в цену

2 канала. Полоса пропускания 200 МГц. Частота дискретизации 2 Гвыб/с (1 Гвыб/с на канал). Максимальная память 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерений. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, RS-232. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Розничная цена: 65 016,00 руб.

НДС включён в цену

4 канала. Полоса пропускания 60 МГц. Частота дискретизации 1 Гвыб/с. АЦП 8/12/14 бит. Максимальная память 40 М точек. Скорость захвата 45 000 осц/с. Вертикальное отклонение 1 мВ/дел — 10 В/дел. Горизонтальная развертка 2 нс/дел — 1000 нс/дел. Входной импеданс 1 МОм. Курсорные измерения. 31 автоизмерение. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Математические операции, БПФ. Запуск / декодирование I2C, SPI, RS232, CAN. Цифровой мультиметр (опция). Интерфейс: USB-host, USB-device, LAN, VGA (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной, сенсорный IPS 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

Розничная цена: 64 998,00 руб.

НДС включён в цену

4 канала. Полоса пропускания 100 МГц. Частота дискретизации 1 Гвыб/с. АЦП 8 бит. Максимальная память 40 М точек. Скорость захвата 45 000 осц/с. Вертикальное отклонение 1 мВ/дел — 10 В/дел. Горизонтальная развертка 2 нс/дел — 1000 нс/дел. Входной импеданс 1 МОм. Курсорные измерения. 31 автоизмерение. Математические операции, БПФ. Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика. Запуск/декодирование I2C, SPI, RS-232, CAN (опция). Цифровой мультиметр (опция). Генератор сигналов (опция): 25 МГц, 14 бит. Интерфейс: USB-host, USB-device, LAN, VGA (опция). Выход Trig Out (Pass/Fail). Дисплей: 20 см, цветной сенсорный IPS 1024 x 768. Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

Розничная цена: 59 994,00 руб.

НДС включён в цену

2 канала. Полоса пропускания 100 МГц. Частота дискретизации 2 Гвыб/с (1 Гвыб/с на канал). Максимальная память 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерений. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

ADS-6062H — осциллограф цифровой (12 бит)

68969-17 до 23.10.2027

Производитель

Описание осциллографа цифрового (12 бит) ADS-6062H:

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов в том числе цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I 2 C, SPI, RS-232, CAN.

Осциллограф ADS-6062H имеет два канала с полосой пропускания до 60 МГц. Как и все осциллографы серии ADS-6000 данная модель имеет возможность расширения функциональности и технических возможностей за счет дополнительных опций, таких как: сенсорный дисплей, VGA выход, WiFi, батарейное питание, декодирование сигналов последовательных шин, встроенный генератор сигналов, цифровой мультиметр и ряда других.

Индекс “H” в названии ADS-6062H и ADS-6122H означает, что прибор представляет собой цифровой осциллограф высокого разрешения и в нем применяется 12-ти разрядный АЦП и он может применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.

ADS-6062H осциллограф цифровой (12 бит)

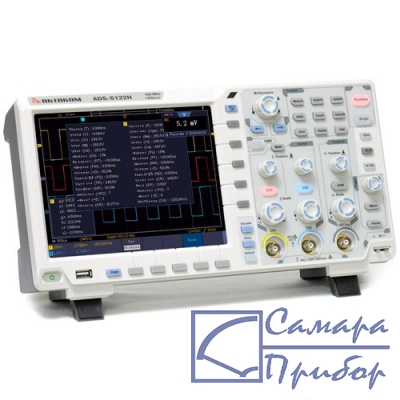

Фото ADS-6062H

Обратите внимание!

Работаем только с юридическими лицами и ИП
Оплата по безналичному расчету
Гарантия на приборы: от 12 месяцев
Приборы с поверкой в наличии
Доставка в Самару и в другие города России

Описание осциллографа цифрового (12 бит) ADS-6062H:

Актаком ads 6062h как выставить заводские настройки

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Настоящей изюминкой серии являются модели с индексом «-H», в которых устанавливается 12-ти разрядный АЦП.

1000 с/дел, с шагом 1

осциллограф цифровой
осциллографические щупы с переключателем 1X/10X – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
руководство по эксплуатации (краткая инструкция)
комплект для подстройки пробников
измерительные щупы для мультиметра — 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2)
Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

ADS-6000FG1 Опция встроенного генератора (1 канал, 25 МГц)
ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
ADS-6000DMM Опция встроенного мультиметра
ADS-6000DEC Опция декодирования I2C/SPI/RS232
ADS-6000CAN Опция декодирования CAN
ADS-6000VGA Опция VGA выход
ADS-6000TDS Опция сенсорного дисплея
миниклипса пружинная АСА-2554
XDS батарея Батарея для осциллографа
SDS bag Сумка для переноски

Преимущества комбинированных приборов

Одной из основных тенденций развития в приборостроении является производство приборов, а фактически — измерительных комплексов, сочетающих в одном корпусе сразу несколько разнообразных измерительных функций. Весной 2016 года на российском рынке измерительной техники появилась принципиально новая серия комбинированных цифровых осциллографов АКТАКОМ ADS-6000 с непревзойденной функциональностью и великолепными техническими параметрами и ценой, доступной даже для пользователей с небольшим бюджетом.

Опциональное расширение возможностей осциллографов АКТАКОМ серии ADS-6ххх

Как известно, многие именитые производители контрольно-измерительных приборов стараются расширить функциональность своих устройств, насыщая их дополнительными возможностями. Данная статья рассказывает, как можно превратить осциллограф АКТАКОМ серии ADS-6ххх в универсальный измерительный комплекс.

Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника.

Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления (мультиметр), так и наблюдения формы сигналов и ее динамики (осциллограф).

Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно – измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…

Начнем с того, что аналого-цифровое преобразование у осциллографа – скоростное и, как правило, 8-разрядное. Т.е. точность одиночного измерения не превысит 0,4%. У современных прецизионных мультиметров используются медленные АЦП, но имеющие большую разрядность, что обеспечивает точность зачастую на порядок лучше. Так для прецизионного цифрового мультиметра АКТАКОМ АМ-1189 точность измерений постоянного напряжения составляет 0,02%, что в 20 раз лучше. С другой стороны потребность в высокой точности измерений возникает далеко не всегда, поэтому возможности измерения напряжения с помощью АЦП цифрового осциллографа небесполезна для комбинированных приборов.

Осциллограф не может измерить сопротивление, как это делает мультиметр. Ведь для этого необходимо в измерительную цепь подавать тестовый ток, который не могут вырабатывать входные каскады осциллографа (да они и не рассчитаны на подачу сигнала от внешнего источника тока).

По этой же причине осциллограф (в отличие от мультиметра) не может осуществлять прозвонку цепи, измерять емкость, индуктивность и тестировать диоды и транзисторы (обычный функционал для мультиметра).

Важным моментом является то, что обычно измерительные разъемы мультиметра гальванически развязаны от питающей сети (хотя бы в силу батарейного питания). Среди осциллографов такой возможностью обладают только дорогие приборы с гальванической развязкой входов или батарейным питанием.

Все это показывает, что осциллограф не полностью может заменить мультиметр, и комбинированные приборы, совмещающие в одном корпусе осциллограф и мультиметр, востребованы потребителями.

Наиболее удачно смотрится встраивание мультиметра в портативные осциллографы. Это объясняется потребностью пользователя такого прибора сэкономить место и снизить вес сумки, которую нужно брать на выезд, а также наличием в таких приборах батарейного питания и подходящим форм-фактором.

В меню Communications нужно выбрать пункт Get Saved Data:

Откроется окно представленное на иллюстрации:

Необходимо выбрать сохраненный в памяти прибора файл, указать путь для сохранения с помощью кнопки «Browse» и имя файла и нажать кнопку «GetSavedData».

Данные будут сохранены в указанный файл и отображены в ПО:

На самом деле никакой проблемы нет.

Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

Нормальное отображение при развертке 10 мс/дел:

Искажение формы того же сигнала на развертке 10 с/дел:

На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. «aliasing» или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.

Любое электронное устройство имеет собственные шумы, вызванные наличием внутренних электрических трактов, например широкополосным усилителем. Такие шумы визуально отображаются на экране осциллографа в виде шумовой дорожки. ВСЕ цифровые осциллографы, вне зависимости от производителя, имеют так называемую шумовую дорожку (случайный шум) (читайте на сайте www.kipis.ru).

Естественно на наиболее чувствительных диапазонах вертикального отклонения шумовая дорожкавизуально отображается более широкой и может даже занимать более деления (клетки), а то и полтора деления.

Толщина шумовой дорожкиможет зависеть от многих факторов. Кроме указанной вертикальной чувствительности основными параметрами, влияющими на ширину шумовой дорожки, могут быть, частота дискретизации, яркость сигнала, персистенция, режим регистрации, глубина записи, скорость обновления экрана или скорость захвата осциллограмм. Почему ширина дорожки разная при разных значениях этих параметров лежит в понимании самой сути цифровой осциллографии и в понимании выше указанных терминов. Кратко: при разных режимах — осциллограф регистрирует и захватывает разное количество точек, в данном случае — случайных точек из шумовой дорожки. Именно поэтому она может иметь разную ширину.

Шумы в цифровом осциллографе носят случайный характер, и измерять шумовую дорожкунеобходимо в режиме пикового детектора, при котором будут регистрироваться максимальные и минимальные пики. Все что находится в пределах этой шумовой дорожки- это область неопределенности.

В измерительной технике критерием работы того или иного измерительного прибора является соответствие его нормированным техническим характеристикам, прописанным в описании типа. Все остальные параметры являются типичными (типовыми), т.е. не нормированными, и следовательно не являющиеся обязательными. Практически для всех моделей любого производителя (и уж точно для моделей экономного класса, каким и является осциллограф ADS-6062H), значение ширины шумовой дорожкине только не нормируется, но даже не указывается вообще в технических характеристиках!

Более того, режим отображения по точкам — это вообще редко используемый режим и у ряда производителей осциллографов он функционально отсутствует. Основным режимом визуализации является режим отображения векторами, когда интерполяторприбора сам соединяет точки. Переключив осциллограф в этот режим, станет видно, что все точки и линии, видные в режиме отображения по точкам, находятся в пределах шумовой дорожки, а следовательно никоим образом не влияют на работу осциллографа. А ширина шумовой дорожки, занимающая менее половины клетки на наиболее чувствительных диапазонах вертикального отклонения, является абсолютно нормальной и не является неисправностью прибора.

1. Нажмите на панели управления осциллографа кнопку «save». На экране прибора станет доступно меню настройки сохранения данных.

2. Кнопками под экраном прибора задайте настройки:

Актаком ads 6062h как выставить заводские настройки

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе) . Таким образом, в одном корпусе могут сочетаться несколько приборов в т.ч. цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Настоящей изюминкой серии являются модели с индексом «-H», в которых устанавливается 12-ти разрядный АЦП.

Технические характеристики

1000 с/дел, с шагом 1

Система запуска

Характеристики	Значене
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

Генератор сигналов (Опция)

Количество каналов	1 или 2 (на заказ)
Максимальная частота генерации	25 МГц или 50 МГц (на заказ)
Частота дискретизации
Вертикальное разрешение	14 бит
Амплитуда сигнала	10 мВп-п . 6 Вп-п
Количество точек, участвующих в формировании сигнала	8 К
Стандартные формы	Синус, меандр, импульсный, треугольный
Пользовательские формы

Цифровой мультиметр (Опция)

Разрешение дисплея	3 3/4 разрядов (4000 отсчетов)
Входной импеданс	10 МОм
Измерение постоянного напряжения
Измерение переменного напряжения

Дисплей

Тип дисплея	диагональ 8”, ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Послесвечение
Сенсорный дисплей	опция
IPS дисплей	опция (1024 х 768 точек)

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

Для связи с ПК	USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение	USB (форматы файлов .bmp и .bin)
Видеовыход (опция)	VGA
WiFi	опция

Питание

Массо-габаритные параметры

Габаритные размеры	340 мм × 177 мм × 90 мм (ДВГ)
Вес	Около 2.6 кг

Стандартная комплектация

осциллограф цифровой
осциллографические щупы с переключателем 1X/10X – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
руководство по эксплуатации (краткая инструкция)
комплект для подстройки пробников
измерительные щупы для мультиметра — 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52
Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов

Дополнительная комплектация

ADS-6000FG1 Опция встроенного генератора (1 канал, 25 МГц)
ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
ADS-6000FG51 Опция встроенного генератора (1 канал, 50 МГц)
ADS-6000FG52 Опция встроенного генератора (2 канала, 50 МГц)
ADS-6000DMM Опция встроенного мультиметра
ADS-6000DEC Опция декодирования I2C/SPI/RS232
ADS-6000CAN Опция декодирования CAN
ADS-6000WF Опция WiFi
ADS-6000VGA Опция VGA выход
ADS-6000TDS Опция сенсорного дисплея
XDS батарея Батарея для осциллографа
SDS bag Сумка для переноски

ООО «Эласо» представляет на территории Украины торговую марку АКТАКОМ , производитель Тайвань, Китай .

Контрольно-измерительное оборудование включает в себя широкий спектр категорий продукции, среди которых цифровые осциллографы, анализаторы спектра, генераторы сигналов, измерители RLC, измерители мощности, приборы на базе ПК, кабельные тестеры, токовые клещи, источники питания, электронные нагрузки, частоты, измерители уровня окружающей среды. приборы дистанционного контроля и управления, паяльные станции, антистатические принадлежности, промышленная мебель, радиомонтажные приборы , светильники и многое другое.

Вопросы и ответы

Данные в формате BIN можно загрузить в программу Aktakom DSO-Reader Pro (требуется версия не ниже 1.0.2.9), а затем сохранить в формате данных AUL.

Во внутренней памяти осциллографа ADS-204x/205x можно сохранить файлы в двух видах: осциллограмма в формате *.csv и изображение в формате *.bmp.

Подключите прибор к ПК при помощи кабеля USB.
Нажмите кнопку System для перехода в меню системных настроек.
Нажмите функциональную кнопку F4 (2/2) для перехода на вторую страницу меню.
Последовательным нажатием функциональной кнопки F1 (USB) выберите режим HID или MSC.
- Режим MSC используется для чтения файлов, хранящихся во внутренней памяти прибора.
- Режим HID используется для управления осциллографом с ПК.

Да, можно. Управление прибором осуществляется при помощи SCPI команд. Протокол управления доступен для просмотра на сайте АКТАКОМ на странице соответствующего прибора (закладка «Документация»), а также в разделе «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ».

ADS-6000FG1 и ADS-6000FG2 Опции встроенного генератора;
ADS-6000DMM Опция встроенного мультиметра
ADS-6000DEC Опция декодирования I2C/SPI/RS232
ADS-6000CAN Опция декодирования CAN
ADS-6000VGA Опция VGA выход
ADS-6000TDS Опция сенсорного дисплея

Активировать опции для приборов Rigol можно двумя способами:

После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!

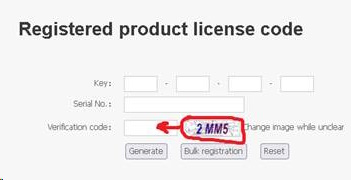

В графу Verification code вводите код верификации, что прописан справа от данной графы.

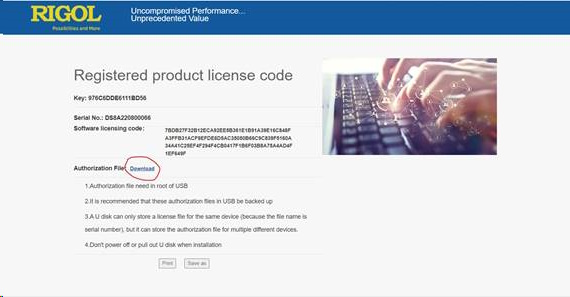

Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением «.lic». Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!

Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB

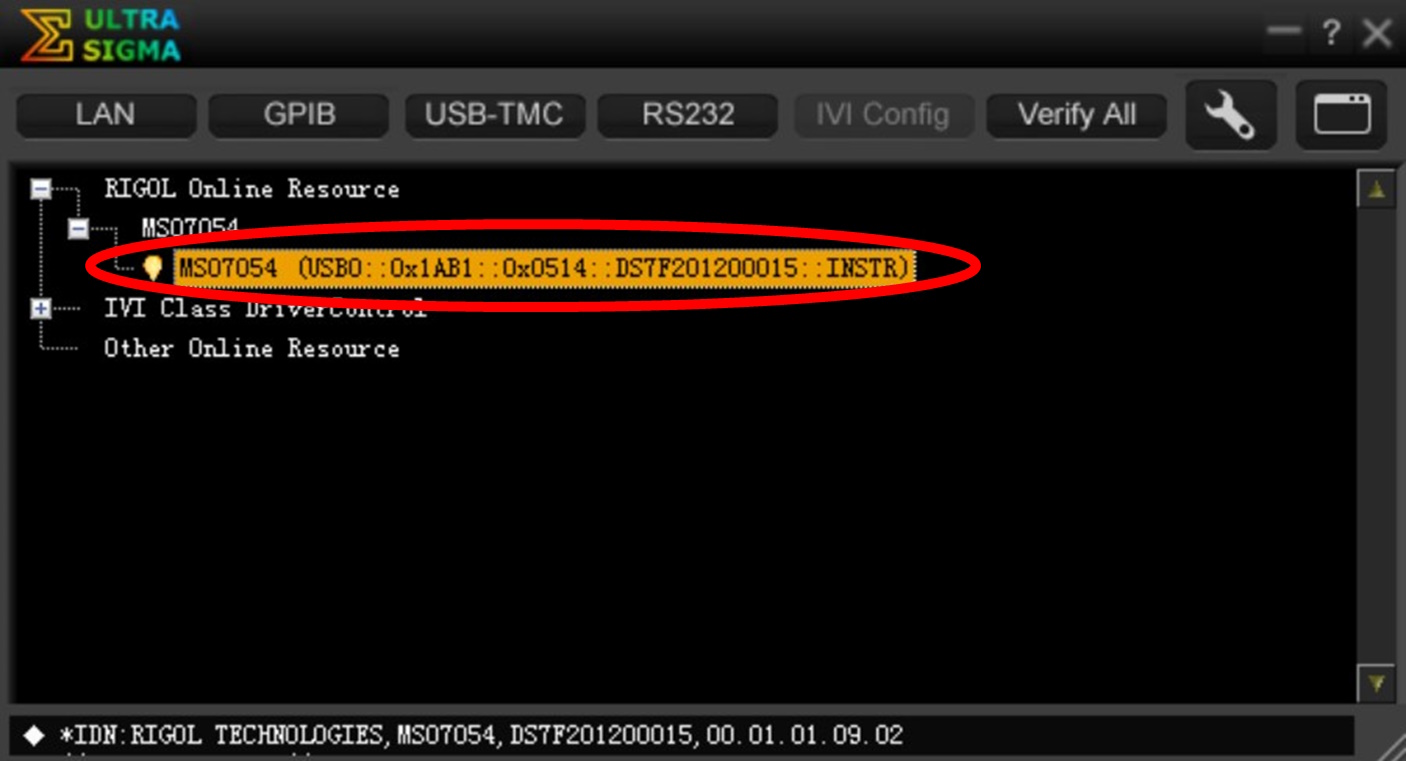

Находите в ПО свой прибор (например MSO7054)

Буква «H» в индексе модели означает, что в приборе используется высокоскоростной АЦП, который позволяет добиться аппаратного разрешения по вертикали 12 и/или 14 бит вместо стандартных 8 бит.

Наглядно различие разных серий планшетных осциллографов можно представить таблицей:

Параметр / Модель	ADS-4142	ADS-4144	ADS-4492	ADS-4492H
Количество каналов	2 или 4	2 или 4	2	4	2 или 4	2 или 4	2 или 4	2 или 4	2	2
Полоса пропускания	70 МГц	100 МГц	100 МГц	100 МГц	70 МГц	70 МГц	100 МГц	100 МГц	120 МГц	120 МГц
Макс. частота дискретизации	1 Гвыб/с (500 Мвыб/с — 2 канала, 250 Мвыб/сек — 4 канала)

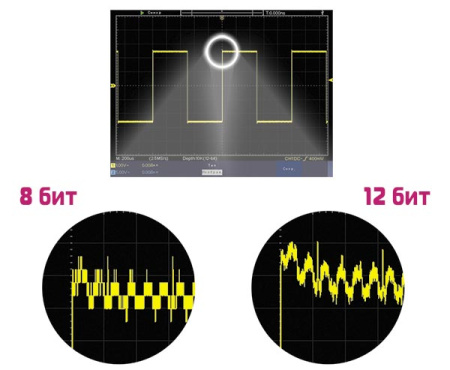

Вертикальное разрешение	8 бит	8 бит	8/12/14 бит	8 бит	8/12/14 бит	8 бит	8/12/14 бит
Макс. глубина записи	28 М точек	40 М точек
Скорость захвата осциллограмм	80 000 осц/сек	45 000 осц/сек
Горизонтальная развертка	2 нс/дел — 1000 с/дел	2 нс/дел — 1000 с/дел
Коэффициент вертикального отклонения	500 мкВ/дел — 5 В/дел	1 мВ/дел — 10 В/дел
Тип запуска	Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, UART, I²C, SPI, CAN, LIN	Фронт, импульс, видео, скорость нарастания, задержка, шаблон, N фронт, рант, окно, UART, I²C, SPI, CAN
Декодирование	UART, I²C, SPI, CAN, LIN	UART, I²C, SPI, CAN
Математика	＋, －, *, / ,FFT
Сохранение осциллограмм	Да	Да
Сохранение видео	Да	Нет
Регистратор/Самописец	Да	Да
Частотомер	Да	Да
Цифровой мультиметр	Нет
Дисплей	Цветной сенсорный дисплей 8”, TFT (800 х 600)	Цветной сенсорный дисплей 8”, TFT (800 х 600)
Интерфейсы и выходы	USB 2.0, microUSB 2.0, LAN, microHDMI (опция), Pass/Fail, выход синхронизации
Классические органы управления	Нет	Да	Нет
Поддержка SCPI, LabVIEW	Нет	Да
Питание	Li-Ion батарея 7500 мА*ч	Li-Ion батарея 8000 мА*ч

Да, во всех двухканальных моделях, где есть режим мультиметра имеется и функция регистрации данных в этом режиме. Регистратор данных мультиметра позволяет записывать результаты при измерении мультиметром тока и напряжения.

Для настройки регистратора в режиме мультиметра:

Нажмите пиктограмму в нижнем правом углу экрана, чтобы вызвать панель меню.
Выберите пункт Утилиты на панели
Выберите Функция в нижнем меню, а в левом меню — СборДанн.

Функция анализа частотной характеристики FRA (АФЧХ) управляет встроенным генератором для формирования развертки сигнала синусоидальной формы в диапазоне частот с одновременным измерением амплитуды входного и выходного сигнала на тестируемом устройстве. На разных частотах производится измерение усиления и фазы и результаты вносятся на график частотной характеристики (диаграмму Боде). После завершения анализа частотной характеристики можно переместить маркер по диаграмме, для наблюдения измеренных значений усиления и фазы в каждой частотной точке.

Также можно настроить масштаб и смещение диаграммы для графиков усиления и фазы.

Функция анализа частотной характеристики FRA (АФЧХ) доступна для моделей ADS-6134, ADS-6144, ADS-6332, ADS-6352

Чтобы запустить анализ частотной характеристики, выполните следующие действия:

Выход генератора сигналов подключите ко входу тестируемого устройства.
На этот же вход подключите пробник канала CH1 осциллографа.
Выход тестируемого устройства через пробник подключите на канал CH2 осциллографа.
Нажмите кнопку Utility, выберите Функция в нижнем меню и затем выберите
В нижнем меню выберите FRA. В правом меню установите флажок FRA и установите параметры в других пунктах меню.
В нижнем меню выберите пункт Setup или Chart. В правом меню установите для них нужные параметры в других пунктах меню.
В нижнем меню установите флажок Analysis, чтобы запустить анализ.

Если сигнал серьезно искажен или зашумлен, рекомендуется перед проведением анализа выбрать в осциллографе режим Усреднение по 4 или 16 выборкам.

Для активации режима и входа в меню одноканального генератора нажмите кнопку AFG.
Выберите Arb в нижнем меню, а затем Others в правом боковом меню, далее выберите Built-in
Выберите Common в правом боковом меню.
Вращением ручки поворотного регулятора М или при помощи сенсорного экрана выберите пункт Trapezia
В боковом меню настройте его параметры. Нажмите Frequence (Частота) и данный пункт сменится на Period (Период). Задайте 1 МГц через сенсорный экран или при нажатии на ручку поворотного регулятора появится всплывающая цифровая клавиатура
Для двухканального генераторапопеременным нажатием кнопки CH1/2 выберите нижнее меню канала 1 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора) и канала 2 (нижнее меню, боковое меню и настройки аналогично меню одноканального генератора).

Если к порту USB-host подключить мышь, то можно управлять прибором при помощи мыши.

Нажатие на правую клавишу мыши открывает меню.

Нажатие на левую клавишу мыши служит для выполнения действия (аналогично нажатию пальца на сенсорном экране).

Если не указано иное, то при подключенной мыши операции с сенсорным экраном не возможны.

Сенсорный дисплей прибора
Поворотная ручка SelectY. Служит для изменения положения фрагмента и управлением курсорами
Поворотная ручка SelectX. В зависимости от включенного режима выполняет различные функции. Нажатие на ручки подтверждает включение функции
Кнопка Measure. Вход в меню автоизмерений
Кнопка Menu▼ (Cursor ||). Первичная функция: Вход в основное (верхнее) меню. Вторичная функция: включение/отключение вертикальных курсоров
Кнопка возврата. По нажатию этой кнопки происходит выход из меню
Кнопка Auto. По нажатию этой кнопки осциллограф автоматически выберет значение настроек горизонтальной и вертикальной систем, а также системы запуска для осциллограммы входного сигнала
Кнопка Run/Stop. По нажатию этой кнопки осциллограф производит запуск / остановку регистрации сигнала
Кнопка SEQ/Single. По нажатию этой кнопки осциллограф производит однократный запуск регистрации сигнала
Кнопка Screen Capture (Quick Save). Первичная функция: сохранение скриншота экрана. Вторичная функция: быстрое сохранение опорных осциллограмм
Кнопка Menu▲ (Cursor ═). Первичная функция: Вход в дополнительное (нижнее) меню. Вторичная функция: включение / отключение горизонтальных курсоров
Поворотная ручка Scale. Поворотом ручки задается необходимое значение горизонтальной развертки
Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по горизонтали и изменение точки запуска. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали
Кнопка Zoom. По нажатию этой кнопки выполняется функция увеличения фрагмента. При одновременном нажатии с кнопкой включения прибора происходит выход из режима ожидания осциллографа
Кнопка Math. Первичная функция: При нажатии этой кнопки прибор входит в режим математических операций и БПФ. Вторичная функция: вход в меню настройки линии S1 при работе с сигналами последовательных шин
Кнопка Force. По нажатии этой кнопки (в обычном и однократном режимах запуска) происходит принудительный запуск

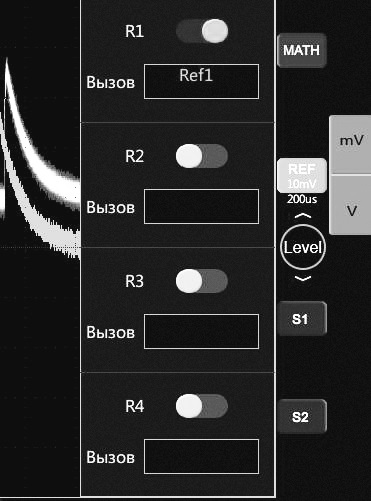

Кнопка Ref. Первичная функция: По нажатии этой кнопки прибор входит в режим работы с опорными осциллограммами. Вторичная функция: вход в меню настройки линии S2 при работе с сигналами последовательных шин
Поворотная ручка Level. Поворотом ручки задается необходимое значение уровня запуска. По нажатию на ручку происходит установка уровня запуска в среднее положение между пиковыми значениями уровня сигнала
Кнопка смены источника запуска
Кнопка смены источника запуска
Кнопка Menu. При нажатии этой кнопки прибор переходит в меню запуска
Кнопка включения / отключения прибора и перезапуска. При одновременном нажатии с кнопкой Zoom происходит выход из режима ожидания осциллографа
Кнопки CH1, CH2, CH3, CH4. Кнопка активации различных каналов
Кнопка Shift. При нажатии этой кнопки ряд кнопок могут выполнять вторичные функции

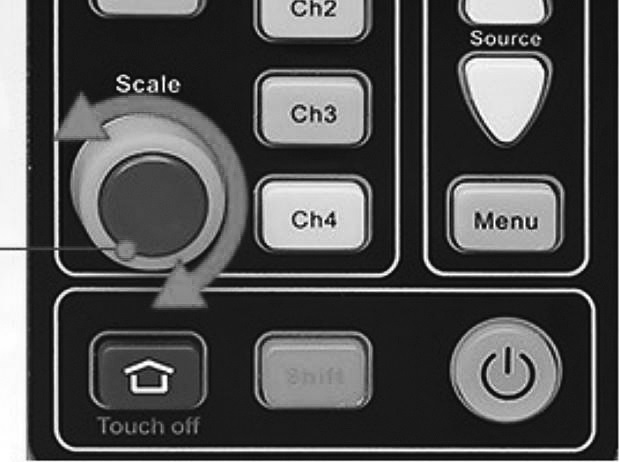

Поворотная ручка Scale. Поворотом ручки задается необходимое значение коэффициента вертикального отклонения
Кнопка перехода на домашнюю страницу
Кнопка Menu. При нажатии этой кнопки прибор переходит в меню управления вертикальной системой осциллографа
Поворотная ручка Position. Поворотом ручки задается необходимое положение сигнала на экране по вертикали. При нажатии на ручку Position точка запуска нулевая линия сигнала возвращается в первоначальное положение по вертикали
Разъем AUX out. Используется для выдачи сигнала синхронизации
Разъемы СН1-СН4. Входные разъемы осциллографа
Разъем LAN
Разъем компенсации пробников
Разъем HDMI
Разъем USB 2.0
Разъем microUSB 2.0
Разъем питания

Часто возникает вопрос – что такое изолированные каналы (осциллографа) и зачем они нужны.

Немного теории. Большинство измерений прибора производится относительно общей «земли» прибора. В подавляющем большинстве случаев она соединена со средней точкой источника питания прибора, которая, в свою очередь, через кабель питания и электрическую розетку соединена с заземляющей шиной, используемой в помещении. Это позволяет свести до минимума уровень индустриальных помех, как получаемых прибором, так и производимыми элементами прибора (например, импульсным источником питания), что важно для соблюдения электромагнитной чистоты (совместимости) прибора.

Однако часто приходится проводить измерения с «плавающим потенциалом», т.е. когда земляные потенциалы измерительного прибора и объекта измерения отличаются друг от друга, т.е. не «выровнены по земле». Такая ситуация может возникнуть даже в пределах одного помещения, если электрические розетки подключены к разным щитам, не имеющих системы уравнивания потенциалов. В этом случае подключение прибора к измерительной цепи создает т.н. «петлю заземления», когда ток протекает между двумя разнесенными выводами «земли» осциллографа и измеряемого объекта.

Не менее важным поводом для использования приборов с изолированными каналами являются измерения высоких значений напряжения (тока), в этом случае развязка с «землей» обеспечивает безопасность проводимых работ.

Для решения подобных вопросов применяется три типичных метода – использование осциллографов с изолированными каналами, использование приборов с аккумуляторным питанием (и неподключенных в момент измерений к электрической сети) или использование специализированных дифференциальных пробников.

Конструктивно, изолированность измерительного тракта канала от общей «земли» может решаться по разному, но главное – измерительный тракт осциллографа не имеет гальванической связи с общей «землей» прибора.

Надо отметить, что говоря про изолированность каналов осциллографа, имеется ввиду не только гальваническая отвязка от сетей питания приборов, но и полная изоляция каналов между собой, что позволяет проводить одним прибором измерения в двух (или четырех) не связанных между собой схемах. В ряде случаев указывается значение предельного напряжения, до которого сохраняется изолированность каналов.

Часто, разъемы для подключения измерительных пробников таких приборов конструктивно исполнены таким образом, что все металлические токопроводящие элементы скрыты под пластмассовыми кожухами и крышками.

Многие производители выпускают осциллографы с изолированными каналами, например Актаком ADS- 4108, ADS-4132, ADS-4222, ADS-2029 и другие, компании ROHDE&SCHWARZ серии RTH-1002 и 1004 или осциллографы Tektronix серии TPS.

Обычное напряжение в бытовой однофазной сети, как известно, 220 вольт ±5%, т.е. в диапазоне от 209 до 231 вольт. Однако, это напряжение переменное, и это означает, что в каждый момент времени амплитуда значения напряжения отличается от амплитуды напряжения в следующий момент – представим себе синусоиду, в которой каждая соседняя точка графика имеет разную высоту над линией «0». Максимальное значение амплитуды в бытовой сети составляет 310 В. Но это максимальное значение, через четверть периода значение амплитуды будет равно «0». В этом случае необходимо знать некий средний уровень, при котором можно считать, что переменный ток проделывает такую же работу, какую бы проделал постоянный ток аналогичного напряжения. Определить эту величину можно, если значение максимальной амплитуды разделить на √2, т.е. 310 / √2 = 219,858 вольт. Это напряжение называют действующим или среднеквадратичным.

Таким образом, для того чтобы наблюдать синусоиду 220 В сетевого напряжения на экране, настройки осциллографа должны предусматривать отображение сигнала с максимальны амплитудным значением пик-пик не менее 620 вольт и применение соответствующего пробника (в большинстве случаев понадобится пробник с коэффициентом деления 1:100).

Внимание! Следует отметить, что в данном случае пользователь правильно использует батарейный прибор для измерения параметров напряжения сети. В любом случае, при проведении таких измерений необходимо соблюдать требования техники безопасности. Необходимо обеспечить защиту от плавающих потенциалов и гальваническую развязку измеряемой цепи и прибора. Наиболее правильно использовать дифференциальные пробники типа DP-40LV, которые также можно использовать не только с приборами с батарейным питанием, но и со стационарными приборами с питанием от сети переменного тока. Также возможно использование и обычных пробников с коэффициентом деления 1:100, например производства ROHDE&SCHWARZ RT-ZI10 или Fluke VPS420-R, которые имеют защищенные металлические (корпус разъема) части, препятствующие контакту оператора с токоведущими частями. В крайнем случае, соблюдая все меры осторожности, не допуская прикосновения к оголенным частям прибора и пробника, можно использовать пробник HP-9258 с открытым не изолированным корпусом разъема.

Наиболее наглядно ответ на этот вопрос можно увидеть в таблице сравнения данных серий приборов:

Параметр	R&S®Scope Rider	Fluke 190 Series II

Входные каналы
Аналоговая полоса пропускания (–3 дБ)	2 канала	60 МГц (RTH1002)	60 МГц (Fluke 190-062, Fluke 190-062/S)
4 канала	60 МГц (RTH1004)	–
2 канала	100 МГц (RTH1002 с опцией R&S® RTH-B221)	100 МГц (Fluke 190-102, Fluke 190-102/S)
4 канала	100 МГц (RTH1004 с опцией R&S® RTH-B241)	100 МГц (Fluke 190-104, Fluke 190-104/S)
2 канала	200 МГц (RTH1002 с опцией R&S® RTH-B222)	200 МГц (Fluke 190-202, Fluke 190-202/S)
4 канала	200 МГц (RTH1004 с опцией R&S® RTH-B242)	200 МГц (Fluke 190-204, Fluke 190-204/S)
2 канала	350 МГц (RTH1002 с опцией R&S® RTH-B223)	–
4 канала	350 МГц (RTH1004 с опцией R&S® RTH-B243)	–
2 канала	500 МГц (RTH1002 с опцией R&S® RTH-B224)	500 МГц (Fluke 190-502, Fluke 190-502/S)
4 канала	500 МГц (RTH1004 с опцией R&S® RTH-B244)	500 МГц (Fluke 190-504, Fluke 190-504/S)
Возможность программного увеличения полосы пропускания	Да	Нет
Максимальная частота дискретизации	5 млрд отсчетов/с	5 млрд отсчетов/с (при 500 МГц)
Разрешение АЦП	10 бит	8 бит
Входная чувствительность	от 2 мВ/дел до 100 В/дел	от 2 мВ/дел до 100 В/дел
Максимальная память (глубина записи)	500 тыс. отсчетов; регистратор данных: 2 млн отсчетов, архив: 12,5 млн отсчетов
Диапазон развертки	от 1 нс/дел до 500 с/дел	от 1 нс/дел до 4 с/дел (при 500 МГц)
Скорость захвата	50 000 осциллограмм/с	< 10 осциллограмм/с
Виды синхронизации (запуска)	цифровая система запуска, по фронту, по глитчу , по длительности, по ранту, по скорости нарастания, по тайм-ауту, по интервалу, по окну, по шаблону, по состоянию, data2clk, по посл. шаблону , по видеосигналу (PAL,NTSC, SECAM, PAL-M, SDTV, HDTV )	аналоговая система запуска,по фронту, по длительности импульса, по видеосигналу (PAL, PAL+ , NTSC, SECAM, прогрессивный)
Дисплей	7,0″ сенсорный емкостной 800 х 480 пикселей	6″, 320 х240 пикселей
Интерфейсы	2 USB (1 хост, 1 устройство), LAN, WLAN, microSD , внешний вход/выход запуска, логический пробник	2 USB (1 хост, 1 устройство), внешний вход/выход запуска
Дистанционный управление	универсальный веб-доступ	фирменное ПО для Windows
Возможности расширения	–
Масса, с батареей	2,4 кг	2 канальный: 2,1 кг , 4 канальный: 2,2 кг
Категория измерений	CAT IV 600 В, CAT III 1000 В	CAT IV 600 В, CAT III 1000 В

Подробнее о портативных цифровых осциллографах R&S®Scope Rider можно прочитать ЗДЕСЬ

2. Кнопками под экраном прибора задайте настройки:

Ячейка&Вызов — вызов из ячейки памяти.

Место хранения – usb-накопитель.

Кнопка Сохр. запускает процедуру сохранения.

На экране осциллографа откроется окно, предлагающее задать имя файла, в который будут сохранены данные.

Вращением рукоятки «Multipurpose» выбираются нужные клавиши экранной клавиатуры. Нажатие на эту рукоятку производит ввод выбраного символа. После задания имени файла, переместите курсор на экранную клавишу «enter» и нажмите. Данные запишутся в указанный файл. Далее их можно просмотреть с помощью програмного обеспечения AKTAKOM DSO-Soft6000

Естественно на наиболее чувствительных диапазонах вертикального отклонения шумовая дорожка визуально отображается более широкой и может даже занимать более деления (клетки), а то и полтора деления.

Толщина шумовой дорожки может зависеть от многих факторов. Кроме указанной вертикальной чувствительности основными параметрами, влияющими на ширину шумовой дорожки, могут быть, частота дискретизации, яркость сигнала, персистенция, режим регистрации, глубина записи, скорость обновления экрана или скорость захвата осциллограмм. Почему ширина дорожки разная при разных значениях этих параметров лежит в понимании самой сути цифровой осциллографии и в понимании выше указанных терминов. Кратко: при разных режимах — осциллограф регистрирует и захватывает разное количество точек, в данном случае — случайных точек из шумовой дорожки. Именно поэтому она может иметь разную ширину.

Шумы в цифровом осциллографе носят случайный характер, и измерять шумовую дорожку необходимо в режиме пикового детектора, при котором будут регистрироваться максимальные и минимальные пики. Все что находится в пределах этой шумовой дорожки — это область неопределенности.

В измерительной технике критерием работы того или иного измерительного прибора является соответствие его нормированным техническим характеристикам, прописанным в описании типа. Все остальные параметры являются типичными (типовыми), т.е. не нормированными, и следовательно не являющиеся обязательными. Практически для всех моделей любого производителя (и уж точно для моделей экономного класса, каким и является осциллограф ADS-6062H), значение ширины шумовой дорожки не только не нормируется, но даже не указывается вообще в технических характеристиках!

Более того, режим отображения по точкам — это вообще редко используемый режим и у ряда производителей осциллографов он функционально отсутствует. Основным режимом визуализации является режим отображения векторами, когда интерполятор прибора сам соединяет точки. Переключив осциллограф в этот режим, станет видно, что все точки и линии, видные в режиме отображения по точкам, находятся в пределах шумовой дорожки, а следовательно никоим образом не влияют на работу осциллографа. А ширина шумовой дорожки, занимающая менее половины клетки на наиболее чувствительных диапазонах вертикального отклонения, является абсолютно нормальной и не является неисправностью прибора.

Питающее напряжение, температура хранения и эксплуатации см. в разделе «Технические характеристики».
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор.
- Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
- Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
- Используйте подходящую защиту от превышения напряжения.
- Применяйте пробники, специфицированные только для данного типа прибора.
- Не допускается замыкать накоротко выходные или входные разъемы прибора.
- Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
- Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
- Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
- При подключении кабелей нельзя путать входные разъемы с выходными.
- Разрешается использование предохранителей специфицируемых только для данного продукта.
- Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
- Используйте только специфицированные для данного прибора батареи.
- Замена батареи питания производится только при отключенном приборе.
- Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.

У программного обеспечения, совместимого с серией осциллографов ADS-2xxx, такого функционала нет.

Возможность перенести на ПК осциллограммы, сохраненные во внутренней памяти прибора есть у ПО DSO-Soft6000, совместимого с серией осциллографов ADS-6xxx

Для быстрого сохранения изображения на дисплее во внутреннюю память планшетного осциллографа серии ADS-4000T проведите одновременно четырьмя пальцами по сенсорному экрану сверху вниз.

Для просмотра сохраненного изображения нажмите иконку на передней панели планшетного осциллографа, расположенную внизу справа от экрана.

В открывшемся экранном меню выберите иконку «Фото». На экране появятся все сохраненные снимки экранов (скриншоты).

ля просмотра интересующего снимка экрана нажмите одним пальцем на данный скриншот.

Для чтения данных, записанных осциллографом на внешний USB-носитель в формате *.bin, можно воспользоваться программным обеспечением AKTAKOM DSO-Reader Pro.

В данном ПО реализована возможность чтения *.bin файлов. В стандартном окне выбора файлов для чтения, необходимо в списке типов файлов выбрать «Битовые файлы осциллографа (*.bin)» как представлено на иллюстрации ниже:

Нажать кнопку «Открыть» и ПО AKTAKOM DSO-Reader Pro отобразит сохраненный сигна:

Для быстрого перехода в режим увеличения фрагмента (функция Zoom) одновременно тремя пальцами проведите по экрану планшетного осциллографа сверху вниз. (см . рис.) Экран прибора станет разделенным на две части. В верхней части будет отображаться сам сигнал, в нижней — увеличенный фрагмент.

Нажатием иконок на экране выбирается режим измерений горизонтальными и/или вертикальными курсорами.

Для управления двумя курсорами одновременно нажмите на дисплей двумя пальцами одновременно и проведите ими по экрану в сторону куда надо переместить курсоры. При движении вправо-влево управление происходит парой вертикальных курсоров (см . рис.)

При движении вверх-вниз управление производится положением горизонтальных курсоров.

Если требуется управлять одним курсором, то нажмите на соответствующий значок на курсоре одним пальцем

и передвиньте его в нужное положение.

Для копирования данных, сохраненных в памяти прибора, необходимо воспользоваться программным обеспечением AKTAKOM DSO-Soft6000.

В меню Communications нужно выбрать пункт Get Saved Data:

Откроется окно представленное на иллюстрации:

Данные будут сохранены в указанный файл и отображены в ПО:

«Здравствуйте. Работаю с осциллографом Rigol DS2072A. Есть вопрос по установке параметров синхронизации «Запуск по N фронту». В технических параметрах осциллографа написано, что время задержки выбирается от 4 с до 16 нс. Изменение этого времени производится вращением регулятора, расположенного около экрана. И чтобы перейти со значения 100 нс, скажем на значение 500мс, нужно будет крутить его его очень долго. Нужно преодолеть несколько порядков значений. Есть ли способ ввести нужное значение более быстро. Аналогичная ситуация и с другими регулировками, где нужно переходит с наносекунд на доли секунды….»

Действительно точное изменение времени задержки, да и других аналогичных параметров, производится многофункциональным регулятором, расположенным справа от экрана

Однако для всех осциллографов Rigol, имеющих технологию UltraVision, а именно для серий MSO/DS2000A, MSO/DS4000, DS4000E, DS6000 на передней панели имеется еще один — навигационный регулятор.

Он также многофункциональный и одной из его функцией является быстрая настройка или выбор числовых параметров из большого диапазона. Вращение по часовой стрелке увеличивает цифровое значение параметра, а против часовой стрелки — уменьшает. Вращением внешней части этого регулятора производит грубое, т.е. быстрое изменение значений в широком диапазоне, а внутренней ручки регулятора — более точное изменение параметра.

PS. В принципе для этих целей подойдут и более дешевые модели осциллографов этой серии (глубина записи 10 млн.точек), например: ADS-2111M или ADS-2111MV.

Серия цифровых запоминающих осциллографов Tektronix TBS1000B-EDU разработана с учетом требований современных образовательных учреждений. Приборы этой серии имеют встроенную систему обучающего ПО с возможностью ее обновления. Инновационное программное обеспечение для обучения (обучающее ПО) позволяет создать полнофункциональную систему обучения на основе мощного компьютерного приложения для редактирования учебных материалов (PC Course Editor) в сочетании с приборами серии TBS1000B-EDU и веб-страницей для обмена этими материалами. С помощью обучающего ПО преподаватели могут составлять описания лабораторных работ и загружать материал непосредственно в осциллограф серии TBS1000B-EDU.

встроенную систему обучающего ПО с возможностью загрузки обучающих курсов лабораторных работ, средств для создания и редактирования учебных курсов
возможность установить пароль на « Автоустановку»

встроенные функции анализа диаграмм трендов TrendPlot™, с помощью которой можно выполнять мониторинг измерений в течение длительного времени;
функция контроля предельных значений обеспечивает быструю разбраковку «годен/не годен», сравнивая входные сигналы с заданными пользователем шаблонами;
регистратор данных, который позволяет настроить осциллограф на сохранение сигналов на USB накопителе общей продолжительностью до 24 часов.

Флэш-накопитель должен быть отформатирован в формате FAT32. На некоторых моделях осциллографов (и многих других приборов) иные форматы, например NTFS, могут не поддерживаться.
Объем памяти флэш-накопителя не должен быть большим (рекомендуем до 8 ГБ)
Не следует использовать слишком скоростные флэш-накопители, например USB 3.0 и т.п. (USB 2.0 тоже могут не поддерживаться)
Используйте USB-накопители известных фирм. Мы рекомендуем Transcend и Kingston. Каждый накопитель — это устройство со своим набором команд, а USB порт прибора — это всегда ограничения!
Используйте полноразмерные USB-накопители.
Не следует сохранять данные на карту SD через USB-адаптер. Этот вариант может также не пройти.

Процедура автоматической калибровки (автокалибровки) позволяет повысить точность осциллографа при изменении температуры окружающей среды. Процедуру автокалибровки необходимо применить для достижения максимальной точности осциллографа при изменении температуры окружающей среды ≥5 градусов Цельсия.

Для вызова процедуры автоматической калибровки нажмите кнопку UTILITY, затем нажмите кнопку H1. Далее поворотным регулятором выберите пункт меню Adjust. Меню автоматических настроек включает следующие пункты:

Self Cal — вызов процедуры автоматической калибровки;
Default — вызов заводских настроек (настроек, записанных в памяти прибора).

Процедура автокалибровки следующая:

Перед запуском автокалибровки необходимо отключить пробники и соединительные кабели от входных разъёмов осциллографа.
Нажмите кнопку UTILITY.
Нажмите кнопку H1.
Поворотным регулятором выберите элемент Adjust.
Нажмите кнопку H2. На экране осциллографа появится информационное окно.
Нажмите кнопку H2 для запуска процедуры автокалибровки или любую другую кнопку, если процедуру автокалибровки выполнять не надо.

Да. Можно. Покажем реализацию этой возможности на примере.

1. Получим на цифровом осциллографе-генераторе АСК-6209 следующий сигнал

2. Далее заходим в меню встроенного генератора

3. Выбираем работу с пользовательской формой сигнала в меню Output Type элемент User ARB

4. Переходим на вторую страницу меню и выбираем элемент Capture/Storage

5. Сохранить форму сигнала можно, как во внутреннюю память, так и на внешний USB носитель. В качестве примера сохраним во внутреннюю память. Выбираем элемент Internal Storage. Далее выбираем сохранение в энергонезависимую память в ячейку User03. Сохраняем форму в данную ячейку нажатием функциональной кнопки Save.

Форма сигнала с осциллографа сохранена во внутреннюю память прибора Теперь необходимо убедиться, что форма сигнала с осциллографа может быть использована в качестве пользовательской формы встроенного генератора АСК-6209

6. Подключаем на выход генератора кабель и соединяем его со входом CH1 осциллографа

7. Нажимаем кнопку включения выхода генератора WG Output

8. Повторяем п.2-п.5, но вместо п.6 выполняем загрузку сохраненной формы — элемент Load

9. Получаем на дисплее цифрового осциллографа сигнал пользовательской формы со встроенного генератора, который по форме аналогичен захваченному ранее осциллографом

Вариант 1.

Просто посмотреть размер глубины записи в специальной области на рабочем окне

Вариант 2.

Можно рассчитать глубину записи автоматически

1. Подадим на осциллограф сигнал c генератора в виде меандра с частотой 1 МГц.

2. Нажмем кнопку «Auto» на осциллографе для получения устойчивой картинки.

Здесь и в дальнейшем лучше проводить работу в режиме отображения сигнала точками (dots)

3. Нажмите на кнопку ACQUIRE для вызова на экран основного меню регистрации. Далее нажмем функциональную кнопку H2 для перехода в режим выбора размера памяти и затем функциональную кнопку F5 для выбора размера памяти 10 миллионов точек (10 М).

4. Остановим регистрацию сигнала. Для этого нажмите кнопку Run/Stop осциллографа

5. Растянем осциллограмму, чтобы увидеть расстояние между точками.

Из рисунка видно, что между точками соответствует одному делению. При развертке 1 нс/дел, точки располагаются через 1 нс.

6. Далее установим развертку таким образом, чтобы весть захваченный сигнал оказался на экране. В нашем случае наиболее хорошо виден весь захваченный сигнал при развертке — 5 мс/дел.

В этом случае захваченный сигнал занимает 2 деления, т.е. его длина 10 мс

7. Теперь можно рассчитать сколько точек помещается в зарегистрированном сигнале. Для этого длину записанного в память сигнала 10 мс делим на расстояние между точками — 1 мс. Т.е, 10 мс/1 нс = 10 миллионов точек.

Таким образом, видно, что заявленная максимальная глубина записи цифровых осциллографов Актаком серии ADS-2xxxM/ADS-2xxxMV соответствует реальности и составляет 10 миллионов точек.

Вариант 3.

Расчет глубины записи на основе программного обеспечения

1. Подадим на вход осциллографа CHA сигнал. На экране цифрового осциллографа увидим картинку аналогичную приведенной ниже:

2. Вставим в USB-порт запоминающее устройство. Сохраним данные на USB-устройство. Для этого нажмем кнопку COPY . Процедура сохранения данных может занять несколько секунд.

Вся дальнейшая обработка данных будет происходить на персональном компьютере

3. В программе обработки сохраненных данных от осциллографа на персональном компьютере откройте закладку File и далее пункт Open. Выберите сохраненный файл и подтвердите ввод нажатием клавиши Открыть.

4. Так как задачей является подтверждение возможности сохранить на цифровом осциллографе сигнал с глубиной записи 10 миллионов точек, то актуальным становится представление сигнала не в графической форме, а в виде таблицы данных. Для представления сигнала в виде таблицы данных нажмем на иконку Data Table:

5. На экране появится представление данных, полученных с цифрового осциллографа в виде таблицы (листы с 1 по 2000)

6. Прокрутив листы до конечного (с номером 2000) можно убедиться, что максимальная глубина записи достигает 10 млн. точек на канал

На самом деле никакой проблемы нет.

Нормальное отображение при развертке 10 мс/дел:

Искажение формы того же сигнала на развертке 10 с/дел:

Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.

1. Установить лицензионное ПО FlukeView с компакт диска (опция).

2. Установить последнее официальное обновление (бесплатно скачать по ссылке)

Важно: во время установки обновления необходимо вручную указать путь к установленной старой версии (например, C:Program FilesFlukeViewScopeMeter Х …).

Примечание: в некоторых случаях необходимо установить доп. драйвера: — Установить драйвер конвертера USB/RS-232 ( PL2303_Prolific — загрузка с оф. ресурса разработчиков ). — Установить драйвер виртуального COM-порта ( CMD20802 — загрузка с оф. ресурса разработчиков ). — Перезагрузить ПК.

3. Подключить кабель OC4USB (если кабель не определился полностью в диспетчере устройств, повторить установку драйверов).

4. Запустить ПО FlukeView.

5. Выбрать в меню Connect самый последний COM-порт (который появился при установке драйверов кабеля).

6. Нажать кнопку Connect – ПО автоматически определит скорость подключения.

Нажатием значка выбора канала на сенсорном экране или кнопки соответствующего канала в области Vertical (каналу CH1 соответствует кнопка желтого цвета Ch1, каналу CH2 – голубого цвета Ch2, каналу CH3 – розового цвета Ch3, каналу CH4 – салатового цвета Ch4) можно задать отображение, скрытие нужных каналов, а также войти в меню настроек для соответствующего канала.

Здесь и далее, в качестве примера используется какал CH1 (если не описано что-либо иное).

1. Чтобы сделать активным канал CH1, нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1».

Если канал активный, то значок подсвечивается «CH» и на экране включена нулевая линия осциллограммы.

На рис. канал CH1 – активный, канал CH2 – не активный.

2. Повторное нажатие значка «CH1» на сенсорном экране или нажате кнопки Menu в области Vertical приведет ко входу в меню настроек канала CH1.

Перемещайтесь по меню при помощи нажатия на соответствующие кнопки сенсорного экрана или поворотной ручкой SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

Меню настроек каналов представлено ниже.

Меню	Установки	Комментарии
Инверсия	Вкл	Инверсия включена
Выкл	Инверсия выключена
Связь	DC	Связь по постоянному току. Открытый вход.
АС	Связь по переменному току. Закрытый вход.
GND	Закорачивание на землю
ТипПробн	Напр.	Выбор типа пробника: Напряжение
Ток	Выбор типа пробника: Токовый
10x	Значения коэффициента ослабления пробника
Полоса ПП	Полная	Ограничение полосы пропускания выключено
20 М	Ограничение полосы пропускания включено (20 МГц)
ФВЧ	Включен фильтр высоких частот
ФНЧ	Включен фильтр низких частот
СборИнф	Выборка	Режим – Выборка
Пик Дет	Режим обнаружения пика
Усредн.	Режим – Усреднение. Изменяется число регистраций 2, 4, 8, 16, 32, 64, 128, 256.
Огиб.

3. Для выхода из меню настроек канала нажмите на любое свободное место на сенсорном экране или кнопку .

4. Для деактивации канала CH1, повторно нажмите желтую кнопку Ch1 или значок на сенсорном экране «CH1». Подсветка значка «CH1» на экране погаснет. Установленное значение отображается под названием выбранного канала.

Нажатием значков «mV» или «V» на сенсорном экране или поворотом ручки Scale в области Vertical можно установить нужное значение вертикального отклонения.

1. Выберите канал, для которого требуется установить расположение осциллограммы. Выбор осуществляется нажатием соответствующей кнопки на сенсорном экране или или поворотной ручкой SelectX с последующим выбором каналов.

Каналы можно также выбрать напрямую нажатием соответствующей кнопки в области Vertical

2. Нажмите на осциллограмму выбранного канала на сенсорном экране и перетащите ее в нужное положение по горизонтали и/или вертикали

Управление положением по горизонтали при помощи органов управления производится поворотом ручки Position в области Horizontal. При нажатии на ручку Position точка запуска возвращается в центральное положение по горизонтали.

Управление положением по вертикали при помощи органов управления производится поворотом ручки Position в области Vertical. При нажатии на кнопку Position осциллограмма возвращается в центральное положение по горизонтали.

3. Точная подстройка положения осциллограммы по вертикали производится по нажатию кнопок точной настройки, расположенных в левом нижнем углу экрана.

Изменить значение коэффициента горизонтальной развертки можно несколькими способами, используя как сенсорный экран, так и органы управления.

1. В нижней части экрана имеется область, предназначенная для изменения временной шкалы.

Нажатие на левую кнопку увеличивает значение цены деления по горизонтали (сжатие осциллограммы), на правую – уменьшает (растяжка осциллограммы).

Кроме того, можно дважды нажать на центральную кнопку (на рис. выше «50 ns») и на экране появится виртуальная ручка управления

Нажатием на левую часть можно осциллограмму сжать, на правую – растянуть, а нажатием пальцем на виртуальную ручку с последующим ее круговым вращением можно задать необходимое значение горизонтальной развертки.

2. Растянуть осциллограмму можно и другим способом. Для этого необходимо два раза нажать на осциллограмму на сенсорном экране.

3. Для задания значения горизонтальной развертки можно также использовать органы управления.

Изменение коэффициента горизонтальной развертки происходит поворотом ручки управления Scale, расположенной в области Horizontal

Изменить уровень запуска можно несколькими способами, используя как сенсорный экран, так и органы управления.

1. В правой части экрана имеется область, предназначенная для изменения уровня запуска.

Нажмите на значок Level, и на экране появится полоса прокрутки. Нажмите пальцем в полосе прокрутки и передвиньте уровень запуска.

Нажатием значков и можно быстро изменить источник запуска или текущий настраиваемый уровень в двухуровневых типах запуска (например, верхний H или нижний L уровни при запуске по ранту)

2. Для задания уровня запуска при помощи органов управления используется ручка управления Level, расположенной в области Trigger. При нажатии на нее производится установка уровня запуска на середину (50%) уровня сигнала. Смена источника запуска производится нажатием кнопок

Для входа в основное (верхнее) меню нажмите пальцем в верхней части сенсорного экрана вне окна измерений и проведите пальцем вниз по экрану или нажмите кнопку Menu▼.

Пункт меню	Функции
Измерен.	Выбор типа автоизмерения
Сохранить	Меню настроек сохранения
Дисплей	Настройки дисплея
Курок	Установки триггера
Авто	Автонастройки и автовыбор диапазона
Частотом.	Вкл/Выкл частотмера
Настр. пользов.	Общие настройки

Для входа в дополнительное (нижнее) меню нажмите пальцем в нижней части сенсорного экрана вне окна измерений и проведите пальцем вверх по экрану или нажмите кнопку Menu▲.

Пункт меню	Функции
	Скриншот экрана
	Увеличение фрагмента (Zoom)
	Запись видео
	Отображение результатов автоизмерений
	Анализ протоколов

Для выхода из меню и возврата в окно измерений нажмите пальцем в любую часть окна измерений на экране или нажмите кнопку в органах управления.

Выбор элемента меню производится касанием пальцем на нужном значке (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Измерен или нажмите кнопку Measure для выбора типов автоизмерений активного канала. В открывшемся окне выберите активный канал и далее тип измерения, нажав на соответствующий значок или используя поворотную ручку SelectX (для подтверждения выбора необходимо нажать на нее).

Выбранные типы измерения будут отображаться цветом активного канала в третьей строке, а результат измерений – в нижней части экрана под осциллограммой. Результаты измерений будут отображаться также цветом активного канала.

Для удаления выбранного параметра повторно нажмите на соответствующий значок.

Для сброса всех выбранных параметров нажмите Очист в правой части экрана.

Тип	Комментарии
Период	Измерение периода сигнала
Частота	Измерение частоты сигнала
ВрНарст	Измерение времени нарастания
ВрСпада	Измерение времени спада
Задерж.	Измерение задержки между двумя импульсами
Скважн+	Измерение скважности положительных импульсов
Скважн-	Измерение скважности отрицательных импульсов
ДлитИм+	Измерение длительности положительного импульса
ДлитИм-	Измерение длительности отрицательного импульса
ДлтПак	Измерение длительности пачки импульсов
Выброс+	Измерение выброса на вершине в процентах от амплитуды на нарастающем фронте
Выброс-	Измерение выброса у основания в процентах от амплитуды на спадающем фронте
Фаза	Измерение значения разности фаз между сигналами первого и второго канала
Vразм	Измерение размаха напряжения сигнала
Vамплит	Измерение амплитуды напряжения сигнала
Vверхн	Измерение напряжения вершины сигнала
Vбаза	Измерение напряжения основания сигнала
Vмакс	Измерение максимального напряжения сигнала
Vмин	Измерение минимального напряжения сигнала
Vсредн	Измерение среднего значения сигнала
Vцклср	Измерение среднего напряжения сигнала за первый период
Vскз	Измерение среднеквадратичного напряжения сигнала
Vцклскз	Измерение среднеквадратичного напряжения сигнала за первый период

Нажмите на сенсорном экране значок для отображения на экране пары горизонтальных курсоров или значок для отображения вертикальных курсоров. При нажатии обоих значков станут доступны измерения как вертикальными, так и горизонтальными курсорами.

При использовании органов управления первначально нажмите кнопку оранжевого цвета Shift , расположенную в нижнем левом углу около кнопки включения прибора. При этом загорится ее подсветка, а затем нажмите кнопку Menu▲ для включения горизонтальных курсоров и кнопку Menu▼ для включения вертикальных курсоров.

Для передвижения одного курсора нажмите пальцем на метку соответствующего курсора , , , , метка курсора подсветится, и передвиньте выбранный курсор по экрану в нужном направлении.

Если необходимо передвинуть сразу два курсора, то нажмите двумя пальцами на окно измерений и передвиньте их в вертикальной (для вертикальных Y1 и Y2 курсоров) или горизонтальной (для горизонтальных X1 и X2 курсоров) области .

Также для управления положением курсоров по вертикали или горизонтали можно использовать кнопки , расположенные в левом нижнем углу экрана.

При использовании органов управления выбор курсоров производится нажатием поворотных ручек SelectX и SelectY при этом метки активных курсоров подсвечиваются на экране.

Передвижение курсоров производится поворотом этих ручек.

Результаты курсорных измерений будут отображаться в правом верхнем углу окна измерений

Как описано во «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Сохранить для выбора настроек сохранения выбранного сигнала. В качестве сигнала может быть выбран любой активный канал, опорная осциллограмма, результат математической операции. Сохранение возможно произвести как во внутреннюю память, так и на внешний USB накопитель.

Выбор элемента производится касанием пальцем нужного значка (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX).

Цвет элемента источника сигнала (CH, MATH, R) совпадает с цветом осциллограммы и меток.

Меню	Установки	Комментарии
СН1, СН2, СН3, СН4	Выбор канала в качестве источника сигнала для сохранения
MATH	Выбор результата математической операции в качестве источника сигнала для сохранения
R1, R2, R3, R4	Выбор опорной осциллограммы в качестве источника сигнала для сохранения
Куда	ВнПам	Сохранение во внутреннюю память.
U диск	Сохранение на внешний USB накопитель.
Тип	WAV	Сохранение сигнала в формате «*.wav»
CSV	Сохранение сигнала в формате «*.csv»
BIN	Сохранение сигнала в формате «*.bin»
Сохр в	R1	Сохранение сигнала в качестве опорной осциллограммы R1
R2	Сохранение сигнала в качестве опорной осциллограммы R2
R3	Сохранение сигнала в качестве опорной осциллограммы R3
R4	Сохранение сигнала в качестве опорной осциллограммы R4
Имя	Задание имени файла для сохранения

Для задания имени файла выберите поле с названием файла рядом с элементом Имя и при помощи всплывающей клавиатуры задайте необходимое имя файла. Имя файла может содержать цифры и английские буквы. Выбор элемента производится касанием пальцем нужного символа (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для подтверждения выбора необходимо нажать на ручку SelectX). По окончанию ввода нажмите Сохр.

При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим опорных осциллограмм. После этого включится подсветка иконки и на ней отобразится уровень опорной осциллограммы . Для перехода в этот режим при использовании органов управления нажмите кнопку Ref в области Vertical.

Опорная осциллограмма будет отображаться филетовым цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками

Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical. На экране появится меню выбора опорной осциллограммы.

Нажмите на поле рядом с элементом Вызов и из открывшегося списка выберите осциллограмму из памяти, которая будет использоваться в качестве опорной

Для выхода из режима опорных осциллограмм повторно нажмите значок или кнопку Ref в области Vertical.

Для быстрого сохранения опорных осциллограмм можно использовать как сенсорный экран, так и органы управления. Для этого, при использовании сенсорного экрана, нажмите значок или нажмите кнопку оранжевого цвета Shift и далее кнопку Screen Capture (Quick Save).

Если в осциллограф установлен USB-накопитель, то опорная осциллограмма будет сохранена на него в виде файла. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.

При использовании сенсорного экрана нажмите кнопку для перехода на вторую страницу вертикального меню и нажмите значок для входа в режим математических операций. После этого включится подсветка иконки и на ней отобразится уровень сигнала математической операции . Для перехода в этот режим при использовании органов управления нажмите кнопку Math в области Vertical.

Результат математической операции будет отображаться красным цветом. Ее положение на экране можно отрегулировать при помощи сенсорного экрана или поворотом ручек Position в областях Vertical и/или Horizontal или кнопками

Для вызова опорной осциллограммы из памяти нажмите значок или кнопку Menu в области Vertical.

На экране появится меню выбора математической операции:

Элементы меню включают в себя:

Меню	Установки	Комментарии
Режим	ДвЭкран	Область настройки арифметических операций
БПФ	Область настройки БПФ
Область ДвЭкран
Источник 1	СН1, СН2, СН3, СН4	Выбор канала в качестве Источника 1
+	Сложение сигналов Источника1 и Источника 2
—	Разность сигналов Источника 1 и Источника 2
×	Произведение сигналов Источника 1 и Источника 2
/	Деление сигналов Источника 1 и Источника 2
Источник 2	СН1, СН2, СН3, СН4	Выбор канала в качестве Источника 2
Область БПФ
БПФ	Лин.	Линейная шкала
дБ	Логарифмическая шкала
Источн.	СН1, СН2, СН3, СН4	Выбор канала в качестве источника для БПФ
Окно	Прямоуг.	Оконная функция прямоугольник
Hamming	Оконная функция Хемминга
Blackman	Оконная функция Блэкман-Харриса
Hanning	Оконная функция Хеннинга

БПФ (быстрое преобразование Фурье, FFT) используется для преобразования сигналов во временной области в компоненты частотной области (частотный спектр).

Для выхода из режима математических операций повторно нажмите значок или кнопку Math в области Vertical.

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Дисплей для входа в меню настроек дисплея.

Меню	Установки	Комментарии
Общие	Гориз	Центр	Выбор отображения по центру
ПозЗап	Выбор отображения относительно позиции запуска
Режим	YT	Выбор отображения зависимости напряжения сигнала от времени
XY	Выбор отображения зависимости соотношения напряжения сигнала канала 1 по горизонтали и напряжения канала 2 по вертикали
СамоПис	Вкл	Включение режима прокрутки (самописца)
Выкл	Выключение режима прокрутки (самописца)
CCT	Вкл	Включение отображение с цветовой температурой
Выкл	Выключение отображение с цветовой температурой
Сигнал	ТипОтобр	Точки	Точки
Вектор	Вектор
Яркость
Экран	Выбор	Полн	Выберите отображения полной сетки и осей
Сетка	Отображение только сетки с большой ценой деления на экране
Оси	Отображение сетки с большой ценой деления и осей на экране
Окно	Убрано отображение сетки и осей с экрана
Интенсив
Послесвеч	ПослСвеч	Нет	Послесвечение выключено
Авто	Время послесвечения устанавливается осциллографом автоматически
Обычн	Время послесвечения задается пользователем
∞	Время послесвечения устанавливается бесконечным
Очист	Очистка результатов включенного послесвечения на экране
Установ

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Курок для входа в меню настроек дисплея. Также для входа в меню настроек запуска можно нажать кнопку Menu в области Trigger.

Здесь и далее: для установки цифрового значения, например, временного параметра:

1. Выберите элемент касанием пальцем по окну с цифровым значением (при использовании сенсорного экрана) или вращением поворотной ручки SelectX (для выбора необходимо нажать на ручку SelectX).

2. На экране появится одна или две шкалы (зависит от типа параметра). Если появились две шкалы, то одна служит для грубой настройки, вторая (Fine) – для точной установки значения параметра

3. Коснитесь пальцем шкалы и передвижением пальца по шкале установите необходимое значение (при использовании сенсорного экрана) или вращением поворотной ручки SelectX.

4. Выход из установки значения производится способом описаннным в «Вход в основное и дополнительное всплывающее меню».

Меню	Установки	Комментарии
Общие	Удерж	Цифровое значение	Задание времени блокировки запуска.
Режим	Авто	Выбор автоматического режима запуска
Обычн	Выбор ждущего режима запуска
Фронт (запуск по фронту)	Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Фронт	Нараст	Запуск по нарастающему фронту
Спад	Запуск по спадающему фронту
Оба	Запуск по нарастающему и спадающему фронту
Связь	DC	Связь по постоянному току.
AC	Связь по пременному току
ФВЧ	Фильтр верхних частот
ФНЧ	Фильтр нижних частот
ШумПдвл	Шумоподавление
Импульс (запуск по длительности импульсу)	Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Полярн	Полож.	Выбор положительной полярности
Отриц.	Выбор отрицательной полярности
Условие	<</td>	Запуск, если длительность импульса меньше заданного значения
>	Запуск, если длительность импульса больше заданного значения
=	Запуск, если длительность импульса равна заданному значению
≠	Запуск, если длительность импульса не равна заданному значению
ЛогШабл (запуск по шаблону)	СН1, СН2, СН3, СН4	Vверхн	Установка шаблона для канала в высокий уровень H
Низк	Установка шаблона для канала в низкий уровень L
Нет	Установка шаблона для канала в состояние «безразлично»
ЛогШбл	AND	Выбор логической операции AND
OR	Выбор логической операции OR
NAND	Выбор логической операции NAND
NOR.	Выбор логической операции NOR
Условие	<</td>	Запуск, если значение меньше заданного
>	Запуск, если значение больше заданного
=	Запуск, если значение равно заданному
≠	Запуск, если значение не равно заданному
Истин	Запуск, если логическое выражение верно
FALSE	Запуск, если логическое выражение не верно
Цифровое значение	Задание длительности события
Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Нарст	Нараст	Запуск по нарастающему фронту
Спад	Запуск по спадающему фронту
Бездейств	Цифровое значение	Задание времени ожидания до начала отсчета N-ного фронта запуска.
Фронт	Цифровое значение
Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Полярн	Полож.	Выбор положительной полярности
Отриц.	Выбор отрицательной полярности
Обе	Выбор положительной и отрицательной полярности
Условие	<</td>	Запуск производится, когда длительность импульса с рантом меньше, чем верхний предел длительности импульса
>	Запуск производится, когда длительность импульса с рантом больше, чем чем нижний предел длительности импульса
<>	Запуск производится, когда длительность импульса с рантом больше нижнего предела и меньше верхнего предела длительности импульса
Нет	Отсутствие установки условия триггера для запуска
ВерхПр	Цифровое значение	Задание верхнего предела длительности импульса (только если выбрано условие «<» или «<>»)
НижнПр	Цифровое значение	Задание нижнего предела длительности импульса (только если выбрано условие «>» или «<>»)
Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Фронт	Нараст	Запуск по нарастающему фронту
Спад	Запуск по спадающему фронту
Оба	Запуск по нарастающему и спадающему фронту
Условие	<</td>	Запуск производится, когда время нарастания меньше заданного
>	Запуск производится, когда время нарастания больше заданного
<>	Запуск производится, когда время нарастания больше чем нижнего заданного значения и меньше верхнего значения.
ВерхПр	Задание верхнего предела времени нарастания (только если выбрано условие «<» или «<>»)
НижнПр	Цифровое значение	Задание нижнего предела длительности импульса (только если выбрано условие «>» или «<>»)

Для перехода на следующую страницу меню настроек запуска нажмите кнопку (при использовании сенсорного экрана) или вращайте поворотную ручки SelectX (при использовании органов управления).

Меню	Установки	Комментарии
Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Полярн	Полож.	Выбор положительной полярности
Отриц.	Выбор отрицательной полярности
Обе	Выбор положительной и отрицательной полярности
Цифровое значение	Задание нижнего предела длительности импульса (только если выбрано условие «>» или «<>»)
Источник	СН1, СН2, СН3, СН4	Выбор канала в качестве источника запуска
Полярн	Полож.	Выбор положительной полярности
Отриц.	Выбор отрицательной полярности
Стандарт	625/PAL	Выбор телевизионного стандарта 625/PAL
SECAM	Выбор телевизионного стандарта SECAM
525/NTSC	Выбор телевизионного стандарта 525/NTSC
720P	Выбор телевизионного стандарта 720P
1080I	Выбор телевизионного стандарта 1080I
1080Р	Выбор телевизионного стандарта 1080Р
НечПоля	Запуск по нечетным полям (кроме 720P, 1080Р)
ЧетнПоля	Запуск по четным полям (кроме 720P, 1080Р)
Все поля	Запуск по всем полям
Все линии	Запуск по всем строкам
Линия	Запуск по выбранной строке
Цифровое значение	Задание номера строки для запуска
Частота	60 Hz	Задание частоты развертки 60 Гц (для 720P, 1080I, 1080Р)
50 Hz	Задание частоты развертки 50 Гц (720P, 1080I, 1080Р)
30 Hz	Задание частоты развертки 30 Гц (1080Р)
25 Hz	Задание частоты развертки 25 Гц (1080Р)
24 Hz	Задание частоты развертки 24 Гц (1080Р)
UART	Запуск по шинам UART/RS232
LIN	Запуск по шинам LIN
CAN	Запуск по шинам CAN
SPI	Запуск по шинам SPI
I2C	Запуск по шинам I²C
429	Запуск по шинам ARINC429
1553B	Запуск по шинам MIL-1553B

Процедура выбора типа последовательной шины для запуска и декодирования протокола аналогичные.

При использовании сенсорного экрана (для выбора типа шины) нажмите кнопку для перехода на вторую страницу вертикального меню. Далее, в зависимости от используемого канала для работы с протоколами, дважды нажмите значок или .

При использовании органов управления для входа в меню настроек управления нажмите кнопку оранжевого цвета Shift и далее кнопку Math для выбора линии S1 или кнопку Ref для выбора линии S2.

Значки и/или подсветятся, и на них появится отображение текущего выбранного протокола и ряд основных параметров для данного протокола

Рассмотрим на примере запуска по шине UART. После выбора шины UART для S2, как описано выше, на экране появится меню

В этом меню можно задать параметры протокола шины UART, как для запуска по шине, так и для его декодирования.

После задания параметров в данном меню необходимо из него выйти (как описано в «Вход в основное и дополнительное всплывающее меню») и вернуться в основное меню.

В основном меню для выбранного типа запуска по шине UART в S2 появится возможность задания настроек, необходимых конкретно для выполнения запуска

Аналогичным образом выполняется настройка запуска по сигналам последовательных шин для других протоколов.

Меню запуска и декодирования для линий S1 и S2, а также основное меню запуска для различных протоколов последовательных шин представлено ниже. Выбор элементов меню аналогичен описан в начале данного раздела «Меню настроек запуска».

UART	Меню запуска и декодирования
RX	СН1, СН2, СН3, СН4	Выбор линии приема данных
Idle level	High	Уровень холостого хода – высокий
Low	Уровень холостого хода – низкий
Check	None	Проверки на четность нет
Odd	Четные биты
Even	Нечетные биты
#Bits	5 Bits, 6 Bits, 7 Bits, 8 Bits, 9 Bits	Количество битов на кадр (разрядность)
BaudRate	1.2kb/s, …, 115.2kb/s	Выбор скорости передачи из стандартного ряда
User Define	Установка произвольной скорости передачи в диапазоне от 1.2 kb/s — 8 Mb/s
Дисплей	Hex	Отображение в шестнадцатеричном формате
Bin	Отображение в двоичном формате
ASCII	Отображение в формате ASCII
Основное меню запуска
Start Bit	Запуск по начальному биту
Stop Bit	Запуск по стоповому биту
Data	Запуск происходит по биту из предустановленного условия (<, >, =, ≠)
LIN	Меню запуска и декодирования
Source	СН1, СН2, СН3, СН4	Выбор источника
Idle level	High	Уровень холостого хода – высокий
Low	Уровень холостого хода – низкий
BaudRate	2.4kb/s, 9.6kb/s, 19.2kb/s	Выбор скорости передачи из стандартного ряда
User Define	Установка произвольной скорости передачи в диапазоне от 2.4kb/s — 625kb/s
Основное меню запуска
Sync-Rising	Запуск по последнему биту поля синхронизации
Frame ID	Запуск, если обнаружены кадры с заданным идентификатором ID
ID+Data	Запуск, если обнаружены кадры с заданным идентификатором ID и данными, которые соответствуют заданным условиям.
CAN	Меню запуска и декодирования
Source	СН1, СН2, СН3, СН4	Выбор источника
Signal	CAN_H	Тип сигнала CAN_H
CAN_L	Тип сигнала CAN_ L
H_L	Тип сигнала H_L
L_H	Тип сигнала L_H
Rx	Тип сигнала: сигнал приема данных трансивера Rx
Tx	Тип сигнала: сигнал передачи данных Tx
BaudRate	50kb/s, …, 1Mb/s	Выбор скорости передачи из стандартного ряда
User Define	Установка произвольной скорости передачи в диапазоне от 10kb/s — 5Mb/s
Основное меню запуска
F.Start	Запуск по началу фрейма
Remote ID	Запуск на фрейме удаленного запроса с заданным ID
Data ID	Запуск по фреймам данных с заданным ID
R/D ID	Запуск по фреймам R/D с заданными ID
ID+Data	Запуск по фреймам данных с заданными ID и данными
Wrong F.	Запуск по кадру ошибки
All Error	Запуск по кадру с любой ошибкой
ACK Error	Запуск по ошибке ACK
Over Load	Запуск по кадру перегрузки
SPI	Меню запуска и декодирования
CLK	СН1, СН2, СН3, СН4	Выбор канала синхронизации с установкой нарастающего или спадающего фронта тактового сигнала
Data	СН1, СН2, СН3, СН4	Выбор канала данных с установкой высокого H или низкого L уровня
#Bits	4 Bits, 8 Bits, 16 Bits, 24 Bits, 32 Bits	Количество битов в строке (разрядность)
Основное меню запуска
CS	Сигнальная линия заданной микросхемы
Data	Запуск по заданному биту данных
X: Data	Запуск по битам X в данных
I2C	Меню запуска и декодирования
SDA	СН1, СН2, СН3, СН4	Выбор канала SDA
SCL	СН1, СН2, СН3, СН4	Выбор канала SCL
Основное меню запуска
Start	Запуск по старту
Stop	Запуск по стопу
LostACK	Запуск по пропущенному ACK
Restart	Запуск по перезапуску
NoACKInAdr	Запуск при отсутствии ACK в адресе
Frame1	Запуск по пакету 1
Frame2	Запуск по пакету 2
Rom Data	Запуск по считанным данным EEPROM
10 WriteFrame	Запуск по 10 битному пакету
429	Меню запуска и декодирования
Sorce	СН1, СН2, СН3, СН4	синхронизации с установкой нарастающего или спадающего фронта тактового сигала
Format	LABEL+DATA	Выбор формата отображения
L+D+SSM
L+SDI+D+SSM
Дисплей	Bin	Отображение в двоичном формате
Hex	Отображение в шестнадцатеричном формате
DaudRate	12.5kb/s	Выбор скорости передачи данных
100kb/s
Основное меню запуска
WordBegin	Запуск по началу слова
WordEnd	Запуск по концу слова
Label	Запуск по указанному значению метки
SDI	Запуск по значениям SDI
Data	Запуск по значениям данных
SSM	Запуск по значениям SSM
Label+SDI	Запуск по значениям метки и SDI
Label+Data	Запуск по значениям метки и данным
Label+SSM	Запуск по значениям метки и SSM
Word Err	Запуск по ошибке кодирования внутри слова
Gap Err	Запуск по ошибке между словами
Parity Err	Запуск по словам с ошибкой контроля четности
All Err	Запуск по любой ошибке
All 0	Запуск по любому биту со значением 0
All 1	Запуск по любому биту со значением 1
1553B	Меню запуска и декодирования
Sorce	СН1, СН2, СН3, СН4	Выбор канала синхронизации с установкой нарастающего или спадающего фронта тактового сигала
Дисплей	Bin	Отображение в двоичном формате
Hex	Отображение в шестнадцатеричном формате
Основное меню запуска
C/S Sync	Запуск по началу слова команды / состояния в конце импульса C/S Sync.
Data Sync	Запуск по началу слова данных в конце импульса Data Sync
C/S Word	Запуск по концу слова команды / состояния
RT Addr	Запуск по слову команды / состояния удаленного запроса RTA
M-Code Err	Запуск при обнаружении ошибки кодирования Manchester
Data Word	Запуск по концу слова данных
Parity Err	Запуск при обнаружении ошибки бита контроля четности
All Err	Запуск по любой ошибке

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в основное меню и выберите элемент Авто для входа в меню автоматических настроек и автоматического выбора диапазона.

Меню	Установки	Комментарии
АвтоНастр	Определение канала	Вкл	Включение автоматического определения каналов
Выкл	Выключение автоматического определения каналов
ПредЗнач	V	Установка предельного значения в вольтах V (Определение канала в состоянии Вкл)
mV	Установка предельного значения в миливольтах mV (Определение канала в состоянии Вкл)
Уровень запуска	Текущ	Установка текущего уровня запуска
Макс	Установка максимального уровня запуска
Авто Диапз	Диапазон	Вкл	Включение автоматической настройки диапазона
Выкл	Выключение автоматической настройки диапазона
Если Диапазон в состоянии Вкл
Вертикал.	Вкл	Включение автовыбора положения по вертикали
Выкл	Выключение автовыбора положения по вертикали
Горизонт.	Вкл	Включение автовыбора положения по горизонтали
Выкл	Выключение автовыбора положения по горизонтали
Уровень	Вкл	Включение автовыбора положения уровня запуска
Выкл	Выключение автовыбора положения уровня запуска

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Частотом. для входа в меню автоматических настроек и автоматического выбора диапазона.

Меню	Установки	Комментарии
Частотом.	Выкл	Выключение функции частотомера
СН1, СН2, СН3, СН4	Выбор канала для частотомера

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в основное меню и выберите элемент Настр.пользов. для входа в меню автоматических настроек и автоматического выбора диапазона.

Меню	Установки	Комментарии
ГлПамят	Авто	Включение автоматического выбора глубины записи
28/14М	Выбор глубины записи 28/14М точек
2.8/1.4М	Выбор глубины записи 2.8/1.4М точек
280/140К	Выбор глубины записи 280/140К точек
28/14К	Выбор глубины записи 28/14К точек
ЗавНастр	ОК	При нажатии кнопки ОК будет произведён сброс на заводские настройки.
АвтоКал	ОК	При нажатии кнопки ОК будет произведена автокалибровка осциллографа
Capture	Timestamp	Вкл	Включение временных меток (отображение даты и времени)
Выкл	Выключение временных меток (отображение даты и времени)

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для сохранения экрана. Скриншот экрана можно также сделать нажав кнопку Screen Capture.

Если в осциллограф установлен USB-накопитель, то копия экрана будет сохранена на него в виде файла в формате *.png. Если USB-накопитель не подключен, то сохранение произойдет во внутреннюю память прибора.

Прибор позволяет увеличивать фрагмент сигнала. Реализовать это возможно тремя способами.

1. Проведите тремя пальцами по экрану одновременно, чтобы получить доступ к функции ZOOM

Экран разделится на две части. В верхней области будет отображаться исходный сигнал и расположение на нем окна с фрагментом, в нижней части — выделенный фрагмент.

Для передвижения окна просмотра по основному сигналу нажмите пальцем в верхней области экрана, где расположен основной сигнал и проведите пальцем в горизонтальном направлении.

Для возврата к основному окну проведите одновременно тремя пальцами вверх.

2. При использовании органов управления для увеличения фрагмента нажмите кнопку Zoom в области Horizontal.

Повторное нажатие этой кнопки приведет к выходу из режима увеличения фрагмента и возврату к основному окну.

Если режим отображения фрагмента включен, то кнопка Zoom будет подсвечиваться.

Для изменения положения фрагмента в основном сигнале используйте поворот ручки SelectY.

3. Возможно использование еще одного способа для увеличения фрагмента.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для увеличения фрагмента сигнала.

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для начала записи видео.

Для остановки записи видео повторно нажмите значок

Как описано в «Вход в основное и дополнительное всплывающее меню», войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов автоматических измерений на экране.

Для отключения отображения результатов автоматических измерений на экране повторно нажмите значок

Как описано в «Вход в основное и дополнительное всплывающее меню» войдите в дополнительное (нижнее) меню и нажмите значок для отображения результатов декодирования протоколов последовательных шин в табличном виде.

Для отключения отображения результатов декодирования протоколов последовательных шин в табличном виде повторно нажмите значок

Для отключения функции сенсорного экрана и использования только физических органов управления для работы с осциллографом нажмите кнопку оранжевого цвета Shift и далее кнопку .

В верхнем правом углу экрана отобразится значок блокировки

Для включения функции сенсорного экрана и для работы с осциллографом повторно нажмите кнопку

Для перехода на домашнюю страницу осциллографа нажмите кнопку .

Экран прибора примет вид

Управление на домашней странице доступно только с помощью сенсорного дисплея.

Значок	Функции
Общая информация о производителе
Краткое руководство по эксплуатации на английском языке
Нажатие на этот значок закрывает домашнюю страницу и переводит прибор в рабочий режим осциллографа

В левом верхнем углу домашней страницы отображается дата и время, в нижнем правом углу – состояние зарядки аккумулятора.
