Какое напряжение на датчике коленвала

про датчики на заметку)

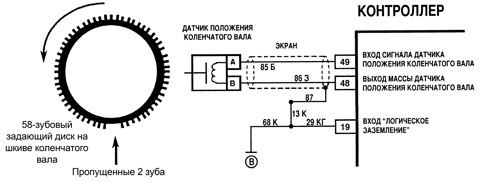

Рис. 1. Схема подключения датчика положения коленчатого вала

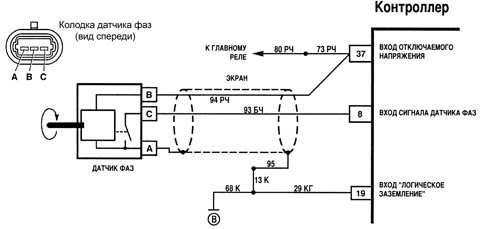

Рис. 2. Схема подключения датчика фаз

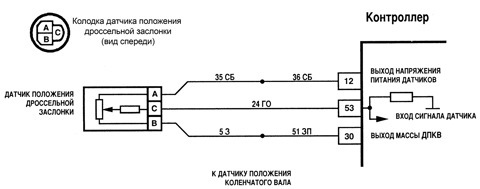

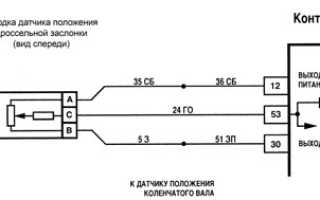

Рис. 3. Схема подключения датчика положения дроссельной заслонки

Проверить трос привода дроссельной заслонки на заедание, привод – на исправность.

При наличии кода ошибки P0122:

1) отсоединить колодку жгута от ДПДЗ, включить зажигание, измерить мультиметром напряжение питания ДПДЗ между контактом «А» колодки жгута и массой (см рис. 3). В случае, если напряжение не равно 4,9-5,1 В – обрыв или замыкание на массу проводов 35 СБ и 36 СБ (неисправность сопровождается ошибками по датчику температуры и датчику массового расхода воздуха) или неисправен контроллер;

2) измерить мультиметром напряжение между контактами «С» и «А» колодки жгута. В случае, если напряжение не равно 4,9-5,1 В – обрыв провода 24 ГО, иначе – ДПДЗ неисправен.

При наличии кода ошибки P0123:

Включить зажигание, измерить мультиметром напряжение между контактом «С» колодки жгута и массой. Возможно следующее:

а) напряжение более 10 В – провод 24 ГО замкнут на источник напряжения или неисправен контроллер;

б) напряжение 4,9-5,1 В – замыкание провода 24 ГО и проводов 35 СБ и 36 СБ или неисправен контроллер;

Датчик детонации (ДД) предназначен для оценки уровня вибрации двигателя на различных режимах работы. В ДД использован пьезокерамический чувствительный элемент, генерирующий сигнал напряжения. Амплитуда и частота сигнала зависят от амплитуды и частоты вибрации двигателя. При возникновении детонации амплитуда вибраций определенной частоты повышается. Контроллер при анализе показаний датчика выделяет сигнал этой частоты и изменяет угол опережения зажигания для устранения детонации.

Выходным сигналом ДД, регистрируемым с помощью мультиметра, является напряжение переменной величины. Величина напряжения, соответствующая появлению детонации для различных двигателей, различна, так как алгоритм гашения детонации ЭСУД является адаптивным к условиям работы конкретного двигателя.

С помощью МТ-4 регистрируется напряжение ДД – ADC_KNK (АЦП датчик детонации, В). Также отображается работа двигателя в зоне детонации:

KNOCK – признак детонации (да/нет);

RDET – признак попадания в зону детонации (да/нет);

LASTKNOCK – признак попадания в зону детонации в прошлом цикле (да/нет).

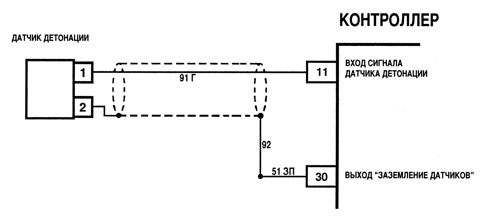

Рис. 4. Схема подключения датчика детонации

Датчик массового расхода воздуха (ДМРВ) предназначен для оценки циклового наполнения цилиндров двигателя воздухом. ДМРВ –термоанемометрический. Использованы терморезистры и нагреватель, выполненные в виде тонких пленок. С помощью гибридной электронной схемы в ДМРВ формируется сигнал, однозначно характеризующий массовый расход воздуха.

ДМРВ установлен между корпусом воздушного фильтра и шлангом впускной трубы.

Выходным сигналом ДМРВ, регистрируемым с помощью мультиметра, является постоянное напряжение: 1-5 В – при прямом потоке воздуха, 0-1 В – при обратном потоке воздуха.

С помощью МТ-4 регистрируется напряжение ДМРВ – ADC_MAF (АЦП датчик массового расхода воздуха, В). Также отображаются результаты расхода воздуха:

JAIR – массовый расход воздуха, кг/час;

JGBC – цикловой расход воздуха, мг/такт.

При обнаружении системой самодиагностики неисправности ДМРВ ЭСУД переходит на резервный режим работы – устанавливается повышенная частота вращения коленчатого вала в режиме холостого хода. Характерный признак неисправности ДМРВ – невозможность запуска двигателя: двигатель запускается и сразу останавливается. При последующем отключении ДМРВ двигатель запускается и работает с высокой частотой вращения коленчатого вала в режиме холостого хода.

Отображаемыми кодами ошибок являются:

P0102 – низкий уровень сигнала ДМРВ. Ошибка фиксируется, если частота вращения коленчатого вала выше 560 об/мин и расход воздуха ниже 2,5 кг/ч;

P0103 – высокий уровень сигнала ДМРВ. Ошибка фиксируется, если в течение 1 секунды расход воздуха превышает пороговое значение, зависящее от частоты вращения коленчатого вала.

Рис. 5. Схема подключения датчика массового расхода воздуха

При наличии кода ошибки P0103:

Датчик температуры охлаждающей жидкости (ДТОЖ) предназначен для оценки ЭСУД теплового состояния двигателя. ДТОЖ представляет собой термистор, т. е. полупроводниковый элемент, сопротивление которого зависит от температуры.

ДТОЖ установлен в верхней части двигателя – со стороны маховика на отводящем патрубке системы охлаждения.

Выходным сигналом ДТОЖ, регистрируемым с помощью мультиметра, является его сопротивление, зависящее от температуры.

С помощью МТ-4 регистрируется напряжение ДТОЖ – ADC_TW (АЦП датчик температуры охлаждающей жидкости, В), получаемое при подаче на ДТОЖ от контроллера опорного напряжения. Также отображается вычисляемый контроллером параметр, характеризующий тепловой режим двигателя:

TWAT – температура охлаждающей жидкости, ºС.

При обнаружении системой самодиагностики неисправности ДТОЖ, ЭСУД переходит на резервный режим работы – включается вентилятор системы охлаждения, устанавливается повышенная частота вращения коленчатого вала в режиме холостого хода. Температура двигателя устанавливается по времени его работы от 0 до 85ºС. Поэтому признаком неисправности ДТОЖ может служить повышенная частота вращения коленчатого вала в режиме холостого хода. При отказе ДТОЖ также затруднен пуск двигателя и наблюдается повышенный расход топлива.

Отображаемыми кодами ошибок являются:

P0117 – низкий уровень сигнала ДТОЖ. Ошибка фиксируется, если двигатель работает и напряжение сигнала ДТОЖ соответствует температуре ниже – 40ºС;

P0118 – высокий уровень сигнала ДТОЖ. Ошибка фиксируется, если двигатель работает и напряжение сигнала ДТОЖ соответствует температуре выше + 135ºС.

Рис. 6. Схема подключения датчика температуры охлаждающей жидкости

При наличии кода ошибки P0117:

выключить зажигание, отсоединить колодку жгута от ДТОЖ. Перемкнуть контакты колодки жгута перемычкой (рис. 6). Включить зажигание. Контролировать температуру охлаждающей жидкости (TWAT) по МТ-4. Возможно следующее:

а) температура ниже 135ºС.

Снять перемычку. Соединить перемычкой контакт «В» с массой. В случае, если температура ниже 135ºС – обрыв провода 15О или неисправен контроллер, иначе – обрыв проводов 6З, 51ЗП или неисправен контроллер;

б) температура выше 135ºС.

Снять перемычку. Измерить мультиметром напряжение между контактами «А» и «В» колодки жгута. Если напряжение не равно 5 В – провод 15О замкнут на источник питания, если 5 В – ДТОЖ неисправен.

С помощью МТ-4 может быть определен, рассчитываемый контроллером по показаниям ДСА параметр JSPEED – скорость автомобиля, км/ч.

Характерными признаками неисправности ДСА может быть следующее:

1) неустойчивая работа двигателя при движении автомобиля – при резком сбросе нагрузки (выключение передачи) двигатель останавливается;

2) ухудшение динамики автомобиля при открытии дроссельной заслонки;

3) неверные показания скорости автомобиля электронным спидометром или маршрутным компьютером.

Отображаемым кодом ошибки является:

P0501 – неверный сигнал ДСА. Ошибка фиксируется, если в течение 3 секунд частота вращения коленчатого вала выше 2500 об/мин, двигатель работает в режиме частичных нагрузок или мощностного обогащения, сигнал скорости автомобиля соответствует 3 км/ч и менее.

Рис. 7. Схема подключения датчика скорости автомобиля

Рис. 8. Схема подключения датчика кислорода

Вопрос: Какое напряжение подается на датчик положения коленвала?

Датчик коленвала выробатывает переменное напряжение амплитуда и частота которого зависят отчастоты вращения коленчатого вала, напряжение должно быть 0.3-0.5вольт.

Какое напряжение должно быть на датчике коленвала ваз 2110?

У исправного датчика напряжение должно быть от 0,9 для 1,4 В.

Сколько вольт должно приходить на датчик распредвала?

Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт). Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет.

Как определить полярность датчика коленвала?

Проверить полярность можно следующим образом:

1. вынуть жгут из цепи датчик – ЭБУ;
2. установить тестер в положении вольтметра постоянного тока;
3. замкнуть щупы на разъемы 1 (минус) и 2 (плюс);
4. резко поднести рабочий орган датчика с массивному стальному предмету.

Как проверить цепь датчика коленвала?

Включите зажигание и проверьте вольтметром напряжение между контактами розетки датчика: «2» («ДПКВ+») и «3» («ДПКВ-Экран»); «1» («ДПКВ-«) и «3» («ДПКВ-Экран»). Если напряжение около «12 В», то отсоедините датчик и блок управления от жгута проводов.

Сколько вольт на датчике коленвала?

Согласно библии, напряжение на сигнальных концах ДПКВ, на разъеме ЭБУ должно быть 2,5 вольта.

Как проявляется неисправность датчика распредвала?

Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала: Блокировка трансмисии на одной скорости. Для снятия блокировки приходится глушить и снова запускать двигатель. … Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.

Почему выходит из строя датчик коленвала?

Причинами выхода из строя ДПКВ являются чаще всего перегрев двигателя, поскольку датчик содержит катушку с большим количеством мотков, не менее двух тысяч очень тонкой проволоки. Расширение, вызываемое перегревом неизбежно приводит к разрыву.

Как проверить датчик коленвала

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

• Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
• Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
• Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Индукционный 1) обмотка 2) корпус 3) магнит 4) уплотнитель 5) провод 6) крепление 7) магнитопровод 8) диск синхронизации Оптический

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

• момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
• замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

• Угол поворота распредвала;
• угол опережения зажигания;
• объем подачи топливной смеси;
• Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

• Симптом №1 Снижение динамических характеристик;
• Симптом №2 Провалы при интенсивном ускорении;
• Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
• Симптом №4 Во время движения обороты могут самопроизвольно меняться;
• Симптом №5 Нестабильный холостой ход;
• Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
• Симптом №7 Все пункты прогрессируют;
• Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

• 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
• 2. запустить программу для диагностики;
• 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
• 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

• 1. мультиметр имеющий функцию измерения индуктивности;
• 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
• 3. мегаомметр;
• 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Как проверить датчик коленвала

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу. Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе. Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

• загорание на приборной панели значка Check Engine;
• потеря динамики автомобиля;
• нестабильные обороты двигателя;
• мотор глохнет самопроизвольно;
• детонация в момент нажатия педали акселератора;
• двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Способы проверки

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Гаечным ключом

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

1. Откройте капот и открутите фиксирующий болт датчика.
2. Достаньте ДПКВ наружу и очистите его от грязи.
3. Включите зажигание.
4. Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
5. Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
6. Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала. Если насос не слышно, то симптом точно укажет на поломку.

Осциллографом

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Проверка ДПКВ осцилографом

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля. Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора. Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

Мультиметром

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

Проверка датчика мультиметром

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом. Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200–400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Диагностическим сканером

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD–2 Scan Tool Pro.

Диагностический сканер

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi‐Fi. Потребуется специальная программа. На экран выводятся собранные ошибки. Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335. Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Проверка омметром

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме. Рабочие параметры ДПКВ должны находиться в пределах 500–700 Ом. Если сопротивление сильно высокое, значит где‐то есть помехи для прохода электрического тока. В случае слишком низкого показателя нарушена целостность обмотки.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.
