Почему взрывается пусковой конденсатор

Почему взрываются конденсаторы

Частый вопрос — почему взрываются электролитические конденсаторы на материнской плате, видеокарте, блоке питания? Какие причины взрывов и пути решения проблемы, чтобы это не повторялось. Этому посвящена статья.

Теория

Очень часто при ремонте компьютеров и компьютерной техники — в блоках питания, материнской плате компьютера, видеокарте, мониторах, принтерах и других устройствах — можно обнаружить испорченные вздутые конденсаторы, в которых вытек электролит, а их корпус разрушен.

Конденсаторы — это рулоны (или стопки) фольги, разделенные диэлектриком. В электролитических конденсаторах одним электродом (анодом) является фольга, а другим (катодом)- электролит. В качестве диэлектрика выступает тонкая оксидная пленка, нанесенная на анод. Чтобы разобраться с причиной, по которой конденсаторы выходят из строя, составим примерную эквивалентную схему конденсатора.

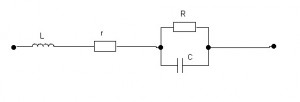

Таким образом, у конденсатора есть и активное сопротивление r (эквивалентное последовательное сопротивление или по-научному ESR), и сопротивление утечки R, и индуктивность L из-за свернутого спиралью сэндвича. Условность схемы в том, что на самом деле схема представляет собой «длинную линию», расчет которой чрезвычайно сложен.

Почему возникает взрыв конденсатора

Дело в том, что эти конденсаторы стоят в цепи импульсной схемы питания и служат для сглаживания пульсаций частотой в десятки килогерц. В принципе, уже из-за пульсаций через конденсаторы течет переменный ток, который немного нагревает внутреннее сопротивление. На малой частоте этот нагрев мал и конденсатор холодный. Закипание возникает тогда, когда выделяемая мощность больше мощности рассеивания. Так почему же происходит нагрев из-за которого электролит закипает и происходит взрыв и какую роль в нагревании играет индуктивность?

В импульсных схемах, если посмотреть осциллографом, то можно увидеть, что в момент переключения транзисторов возникает затухающий колебательный процесс, причем амплитуда перерегулирования очень значительная, а частота колебательного процесса высокая. Высокочастотная составляющая хорошо пропускается емкостью, она же и является основной причиной нагрева конденсатора. Причем же здесь индуктивность? А индуктивность и является причиной колебаний, т.к. она является частью колебательного контура LC. Поэтому, чем больше паразитная индуктивность конденсатора, тем больше энергия высокочастотной колебательной составляющей выделяется внутри конденсатора. Во избежание взрыва на корпусе конденсатора наносятся насечки, позволяющие выпустить пар кипящего электролита.

Как выбирать конденсаторы для замены

Что же делать? Чем заменить неисправный?

1. Нужно брать качественные изделия с малым ESR и индуктивностью. Они дороже, но греются меньше и взрываются значительно реже. К тому же, есть понятие «реактивная мощность конденсатора» — мощность, которую конденсатор способен выдержать, пропустив через себя, и которая зависит тангенса потерь диэлектрика и размеров конденсатора. Т.е., чем больше размер конденсатора, тем больше рассеивание и выше реактивная мощность.

2. Можно параллельно электролитическим конденсаторам поставить керамические небольшой емкости.

Читайте также:

Как подключить трехфазный двигатель на 220

3. Если выбросы напряжения заходят в отрицательную область, то поможет обратный диод, который не даст обратному току «спалить» полярный конденсатор при приложении обратного напряжения.

Срок жизни электролитических конденсаторов ограничен из-за химических изменений в диэлектрике и зависит от того, как близко выбрано рабочее напряжение к максимальному. Другими словами, чем выше мы выберем максимальное напряжение конденсатора, тем дольше он будет служить.

Перепайка конденсаторов на материнской плате в нашем компьютерном центре обычно стоит 1000 руб вместе с работой по разборке и сборке компьютера.

Правда о конденсаторах

Однако самой правдоподобной версией массового выхода из строя электролитических конденсаторов является другая — технологическая. В пользу этой версии говорит тот факт, что взрываются в основном конденсаторы, произведенные конкретными китайскими фирмами.

История вопроса. Некоторые китайские фирмы не захотели покупать патенты на производство электролитических конденсаторов и разработали свою технологию, в частности, формулу электролита. Однако, формула оказалась нестабильной. Через несколько лет их электролит под воздействием рабочих факторов (одни из важнейших — повышенная рабочая температура и напряжение) изменяет свои электрические параметры, в частности, сопротивление. В результате через несколько лет конденсаторы вспучивались из-за вскипания электролита.

Поэтому самое главное при замене конденсаторов — это заменять их на качественные конденсаторы, произведенные надежной фирмой.

Как проверить конденсатор для запуска электродвигателя

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Читайте также:

Для чего ноль в аккумуляторе шуруповерта

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

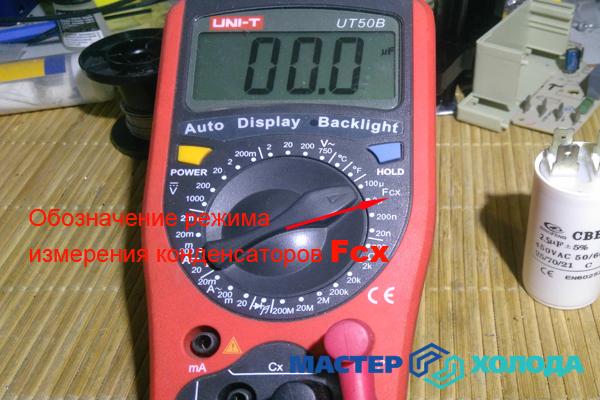

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

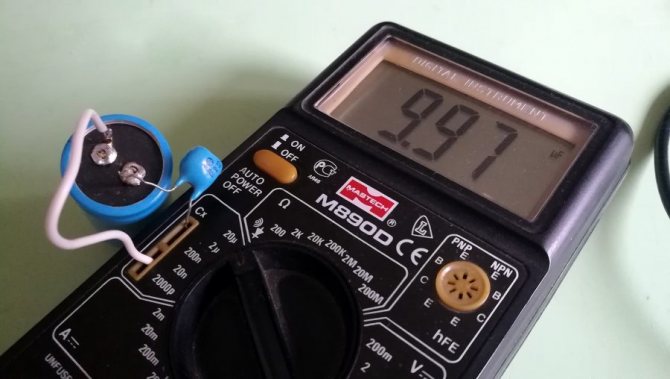

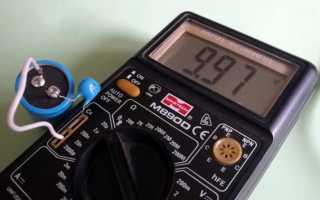

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

Читайте также:

Какой параметр позволит диагностировать состояния высоковольтного ввода

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате — это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

А если опыта нет, то попытка ремонта вполне может закончится плачевно. Как раз для таких случаев спешу поделиться способом замены конденсаторов без выпаивания из печатной платы. Способ внешне довольно не аккуратный и в некоторой степени более опасный, чем предыдущий, но для личного пользования сгодится.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

Читайте также:

Как разобрать цифровой фотоаппарат

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Как проверить конденсатор (пусковой/высоковольтный/пленочный и т.д.) мультиметром

Самым простым и надежным способом проверки неисправного конденсатора является проверка его омметром, или специально собранной проверочной схемы. Омметр покажет сопротивление электронного устройства, по которому можно судить о целостности диэлектрика, и делать выводы об исправности элемента.

Другим, не менее эффективным способом проверки работоспособности конденсатора является тестирование его с помощью комбинированного прибора мультиметра. Мультиметры, а особенно те, которые имеют специальный режим проверки емкости позволяют быстро, точно и достоверно протестировать устройства.

Сам процесс можно описать алгоритмом:

измерительный прибор переводится в режим омметра;
омметр выставляется в верхний режим измерения сопротивления – бесконечность значения;
проводится измерение сопротивления устройства на выводах – в случае если прибор показывает низкое значение сопротивления (любое отличное от значения «бесконечность») то тестируемый элемент непригоден к дальнейшей работе, внутри имеется пробой диэлектрика или утечка электролита.

Небольшое отклонение стрелки на циферблате тестера при проверке подобного типа электронных устройств с последующим возвращением в исходное нулевое положение свидетельствует о том, что конденсатор исправен и начал набирать небольшую емкость.

Отклонение стрелки мультиметра на определенную величину с последующим возвращением и фиксацией на каком-либо значении сопротивления говорит о неисправности элемента.

Основные параметры конденсаторов

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

Неисправности конденсаторов

Как показывает практика ремонта за последние годы, наибольшее число отказов аппаратуры происходит по вине электролитических конденсаторов. При этом наблюдается снижение числа отказов по вине других компонентов.

Здесь будут перечислены основные виды неисправностей конденсаторов, и способы их выявления. Считается, что основными видами неисправностей конденсаторов являются пробой и обрыв, на самом деле их больше.

Обрыв электролитического конденсатора.Снижение емкости.

Обрыв характеризуется отсутствием емкости. Если номинальная емкость конденсатора (та, которая должна быть) ниже 20 мкФ, то единственным способом проверки будет измерение емкости. На этот случай желательно иметь мультиметр с функцией измерения емкости. Обычно такие мультиметры способны измерять емкость до 20 мкФ. Пример мультиметра с измерением емкости из разряда «бюджетной цены» — DT9206A, но есть и масса других. Здесь все ясно, — измеряем емкость, прибором и делаем выводы:

Если емкости нет — конденсатор неисправен, — только выбросить.

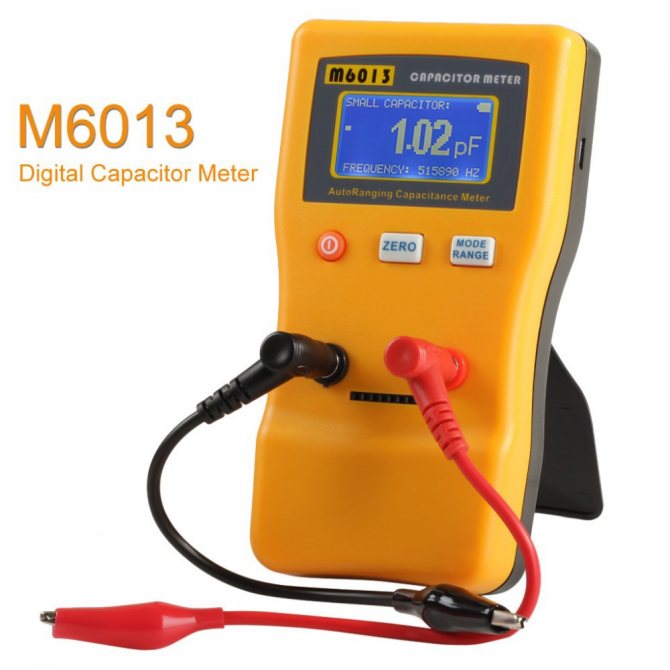

M6013 — прибор для измерения емкости

Если емкость понижена — конденсатор неисправен, и использовать его можно, но не желательно, потому что емкость может и еще снизиться.

Проверить наличие емкости электролитического конденсатора с номинальной емкостью более 20 мкФ в принципе можно с помощью любого мультиметра, на режиме измерения сопротивления.

Выбираем предел измерения «200 кОм», сначала замыкаем выводы конденсатора чтобы снять возможно имеющийся в нем заряд, затем размыкаем выводы и подключаем к ним щупы мультиметра.

На дисплее появится некоторая величина сопротивления, которая будет расти тем быстрее, чем меньше емкость конденсатора, и через некоторое время достигнет «бесконечности». Это происходит потому что, в процессе зарядки емкости конденсатора ток через конденсатор снижается, а сопротивление, которое мультиметр определяет по функции обратной току, соответственно, растет. У полностью заряженного конденсатора сопротивление будет стремиться к бесконечности.

Если все именно так и происходит, — значит, емкость у конденсатора имеется.

Если же сразу «бесконечность» — увы, у конденсатора обрыв, и его можно только выкинуть.

Измерить емкость электролитического конденсатора при помощи омметра в принципе то же можно. Но весьма необычным способом.

Кроме мультиметра для этого потребуется секундомер, лист бумаги, карандаш и большая кучка заведомо исправных конденсаторов разных емкостей.

Нужно расположить эти конденсаторы в порядке возрастания емкости и измеряя их сопротивление омметром, как написано выше, замерять секундомером сколько времени у каждого из них уходит от начала измерения до «бесконечности» сопротивления. Затем, эти данные записать в виде таблицы. При этом, не забыв указать на каком пределе измерения сопротивления данные были получены.

Теперь, чтобы определить емкость электролитического конденсатора, нужно измеряя его сопротивление мультиметром, определить секундомером сколько уйдет времени на достижение «бесконечности». А затем по этой таблице определить примерно емкость.

Не забывайте перед каждым измерением разряжать конденсатор, временно замыкая его выводы.

Данный способ годится только для электролитических конденсаторов номинальной емкостью более 20 мкФ. У конденсаторов меньшей емкости процесс нарастания сопротивления до «бесконечности» будет происходить слишком быстро, — вы его просто не заметите.

Пробой электролитического конденсатора.

Практически, пробой это замыкание внутри конденсатора. Классический пробой легко определяется омметром, потому что прибор либо показывает ноль сопротивления, либо некоторое небольшое сопротивление, которое не увеличивается или немного увеличивается, но не достигает «бесконечности».

Пробой можно определить и без приборов по внешнему виду конденсатора. Дело в том, что при пробое электролитического конденсатора внутри него электролит вскипает и выделяется газ. На верхушке корпуса современных электролитических конденсаторов есть крестообразные насечки, которые при избытке давления внутри конденсатора раскрываются, выбухают. Внешне это очень заметно, особенно на фоне рядом находящихся исправных конденсаторов.

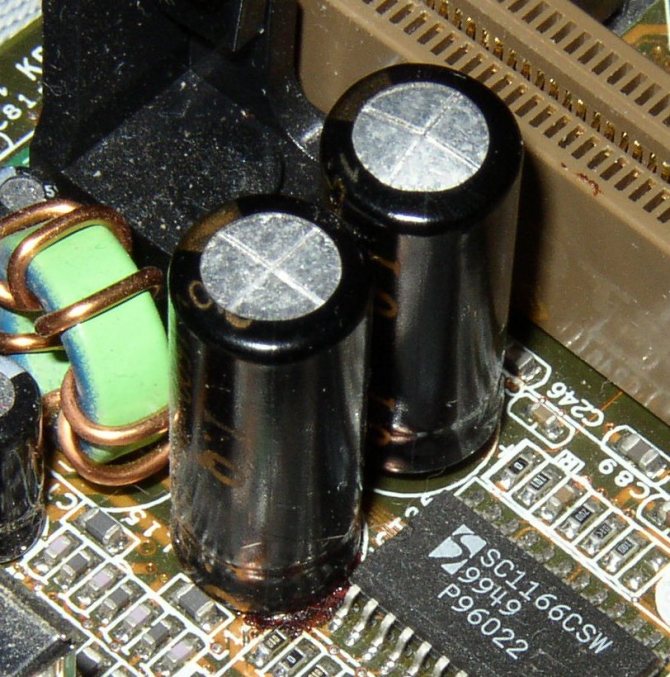

Оба конденсаторы неисправны. Один потек (см. следы на плате), второй вздулся.

Впрочем, бывает, что пробой происходит как-то мягко, и «голову» конденсатору не разрывает.

В любом случае — разрыв или выбухание насечек говорит о непригодности конденсатора, и его необходимо заменить.

Снижение максимального допустимого напряжения.

Есть интересная неисправность конденсатора, при которой с ним происходит обратимый пробой, наступающий при превышении определенного напряжения на его обкладках. Обычно, максимально допустимое напряжение на обкладках конденсатора указано в его маркировке.

Но есть такая неисправность, при которой величина максимально допустимого напряжения снижается. При этом, конденсатор может казаться вполне исправным, — измеритель емкости покажет правильный результат, а сопротивление в заряженном состоянии будет «бесконечным». Но в схеме конденсатор ведет себя так, как будто он пробит.

Здесь дело именно в том, что понизилось максимально допустимое напряжение на обкладках конденсатора. И теперь конденсатор пробивает при значительно более низком напряжении. Но пробой этот обратимый, и при проверке омметром на напряжении ниже напряжения, вызывающего пробой, конденсатор кажется исправным.

Для проверки конденсатора на максимальное напряжение нужен лабораторный источник постоянного тока. Установите на его клеммах минимальное напряжение, подключите к ним испытуемый конденсатор (соблюдая полярность), и плавно увеличивайте напряжение до величины, немного ниже указанной на корпусе конденсатора.

Например, есть конденсатор, у которого на корпусе написано «40V», это значит, что пробоя при напряжении от нуля до 40V быть не должно.

И вот выясняется, что уже при напряжении 25V у этого конденсатора начался пробой со всеми признаками, — увеличение тока, нагрев, вскипание… даже возможен переход лабораторного блока питания в режим защиты от короткого замыкания.

Все это говорит о том, что конденсатор не пригоден, потому что даже если вы планируете его использовать в цепи, где напряжение не более 25V, нет никакой гарантии, что его напряжение пробоя не опустится в любой момент еще ниже. Такой конденсатор будет вести себя нестабильно, — лучше его не паять в схему.

Увеличение внутреннего сопротивления конденсатора.

Физически это выглядит так, как будто последовательно конденсатору подключили резистор. При увеличении данного параметра снижается пиковый ток через конденсатор при его заряде или разряде, вносится задержка в цепи, где этот конденсатор работает.

Данный параметр называется ЭПС (эквивалентное последовательное сопротивление) или в английской аббревиатуре — ESR.

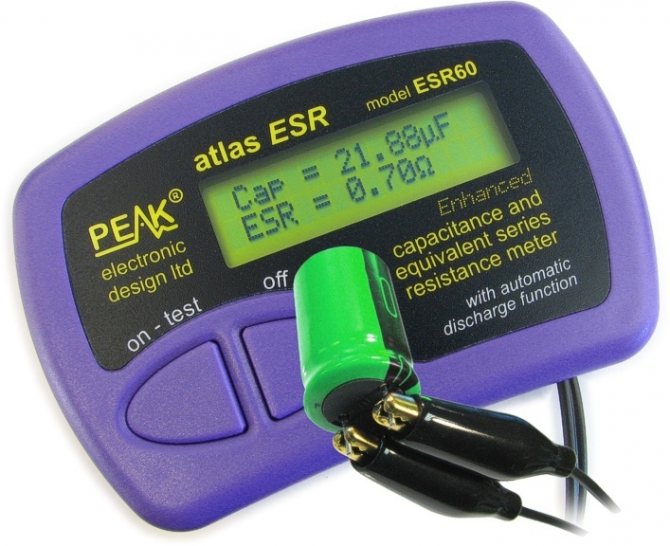

Для определения эквивалентного последовательного сопротивления нужен специальный прибор — измеритель ESR.

Автор: Андреев С.

Замена и подбор пускового/рабочего конденсатора

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Три года пользовались на даче насосом мощностью 950 Вт и глубиной скважины 12 метров. Поливали бывало и по пол дня. Но в этом сезоне начались проблемы. За неделю вот уже третий раз взрывается конденсатор стартовый в электродвигателе. Кто может подсказать в чём может быть причина?

Почему однофазный электродвигатель запускают через конденсатор

Статор электродвигателя с единственной обмоткой при пропускании переменного тока не сможет начать вращение, а лишь начнет подрагивать. Чтобы начать вращение, перпендикулярно основной обмотке размещают пусковую. В цепь этой обмотки включают компонент для сдвига фазы, такой, как конденсатор. Электромагнитные поля этих двух обмоток, прикладываемые к ротору со сдвигом по фазе, и обеспечат начало вращения.

В трехфазном двигателе обмотки и так размещены под углами 120 ° . Соответственно сориентированы и наводимые ими в роторе электромагнитные поля. Для начала вращения достаточно обеспечить сдвиг их работы по фазе, чтобы обеспечить пусковой момент вращения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные параметры конденсаторов

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

Замена и подбор пускового/рабочего конденсатора

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Что такое конденсатор

Это устройство для накопления электрического заряда. Он состоит из пары проводящих пластин, находящихся на малом отстоянии друг от друга и разделенных слоем изолирующего материала.

Широко распространены следующие виды накопителей электрического заряда:

Полярные. Работают в цепях с постоянным напряжением, подключаются в соответствии с указанной на них полярностью.
Неполярные. Работают в цепях с переменным напряжение, подключать можно как угодно
Электролитические. Пластины представляют собой тонкие оксидные пленки на листе фольги.

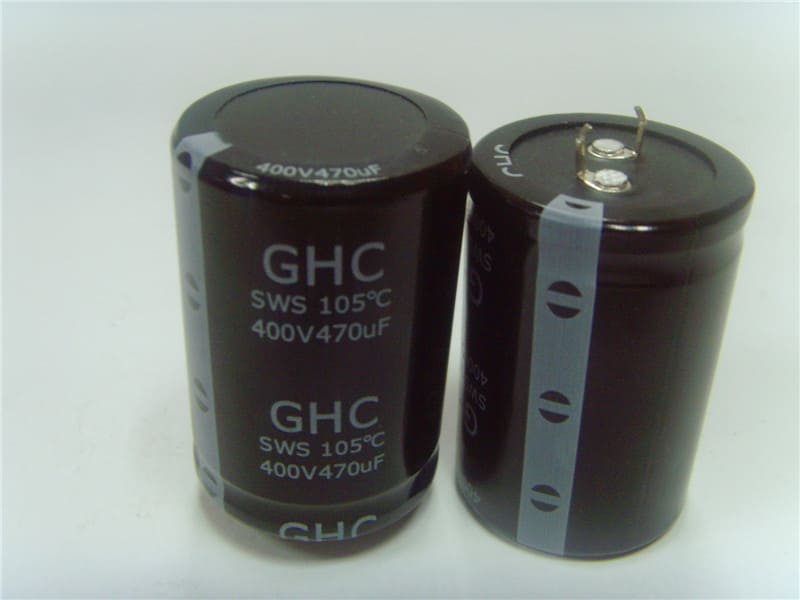

Электролитические лучше других подходят на роль конденсатора для пуска электродвигателя.

Как взорвать конденсатор

Теория

Почему возникает взрыв конденсатора

Как выбирать конденсаторы для замены

Что же делать? Чем заменить неисправный?

2. Можно параллельно электролитическим конденсаторам поставить керамические небольшой емкости.

Правда о конденсаторах

Это просто бомба или почему взрываются электронные устройства

Когда я был школьником, мама порой с ужасом смотрела на мои запасы радиохлама, служившего источником радиодеталей. Ужас этот оформлялся в вопрос: а у тебя там точно ничего не взорвется? И надо сказать, вопрос был не беспочвенный: в наших золотоносных краях, богатых не только драгоценным металлом, но и разнообразной взрывчаткой, неоднократно были случаи, когда дети притаскивали домой электродетонаторы и прочие опасные вещи. Но я хорошо знал не только как выглядит детонатор, но и как с ним обращаться, и мне бы в голову не пришло хранить его дома. Так что мои сокровища были безобидными. Примерно такими, как на КДПВ (если кто не понял, это обычные часы в экстравагантном оформлении).

Впрочем, не всегда так. Иногда электроника взрывается. И об этом моя статья.

Есть такое явление — электровзрыв

Если пропустить через тонкую проволочку достаточно большой ток, она раскалится и перегорит. Характер этого явления сильно зависит от силы тока: если при невысоких ее значениях она просто перегорит, и процесс этот будет длиться секунды или десятые доли секунды, то при больших плотностях тока (10 4 -10 6 А/мм 2 ) выделившееся тепло за считанные доли микросекунды или единицы микросекунд превратит проволочку в пар. Причем пар чудовищно сильно сжатый (с плотностью, как у твердой меди!) и находящийся под крайне большим давлением. Температура его тоже немалая. Тут же он начинает расширяться со сверхзвуковой скоростью, порождая ударную волну, в энергию которой переходит около четверти всей подведенной к проволочке энергии. Другой вариант электровзрыва реализуется при пробое жидкого или твердого диэлектрика, который превращается в пар в канале разряда.

Электровзрыв – явление интересное и имеющее множество полезных применений: с его помощью генерируют ударные волны и создают сверхвысокие давления и температуры, получают наночастицы и напыляют тонкие пленки, проводят химические реакции, требующие экстремальных условий. Электровзрыв применяют для атомизации проб в эмиссионном спектральном анализе, с его помощью генерируют сейсмические волны для зондирования морского дна и даже дробят горные породы. В электронике же электровзрыв – явление безусловно вредное. Развивается он, разумеется, при аварийной ситуации, и впоследствии может очень сильно осложнить ремонт. Речь тут уже идет не только о выгоревших проводниках, но и о той меди, которая осела на все вокруг в виде проводящей пленки. Об ударных волнах, которые способны, например, оторвать разварочную проволоку от кристалла микросхемы, находящейся в другом конце платы и на первый взгляд никак не пострадавшей. Наконец, давлением взрыва может вырвать из платы крупногабаритные детали или даже деформировать плату и разорвать корпус. И самое неприятное последствие – это то, что ионизированные пары меди создают условия для перебрасывания дуги, образовавшейся после взрыва, на низковольтные цепи – тут уже возникает и опасность поражения током, и вероятность пожара, и материальный ущерб из-за внезапного подключения последнего iPhone прямо к сети 220 В. Типичное место возникновения такой аварии – импульсные блоки питания с сетевой стороны. При замыкании входного выпрямителя к току КЗ сети добавляется ток разряда фильтрующего конденсатора и общий ток в импульсе легко может достигнуть тысяч и десятков тысяч ампер! Такой ток с легкостью испаряет не только печатные проводники, но и выводы радиодеталей.

Профилактикой от таких ужасов является ограничение тока короткого замыкания. Обычно на входе импульсных блоков питания ставят предохранитель и терморезистор (NTC). К сожалению, последний выполняет в основном функцию ограничения зарядного тока при включении, но и его остаточное сопротивление – порядка десятых долей ома – может снизить ток КЗ в несколько раз. У блоков питания невысокой мощности (до 10-15 Вт) имеет смысл установить резистор сопротивлением в несколько ом уже после выпрямителя – на нем будет рассеиваться несколько сот милливатт мощности, зато при любой аварии ток не превысит десятков ампер. Хорошей практикой является использование в таких цепях разрывных резисторов, выполняющих одновременно роль предохранителя. Также не следует пренебрегать мерами против переброса дуги в виде перегородок между высоковольтной и низковольтной частями схемы.

В низковольтных цепях, даже сильноточных (а в современной компьютерной технике такие не редкость) электровзрыв обычно развивается только внутри корпусов транзисторов и микросхем, порой взрывая их изнутри, но не производя дополнительных разрушений.

Бабах из конденсатора

Вам знакома забава советских детей – «электролит» покрупнее в розетку и бежать? Иногда так случается и в аппаратуре, когда конденсатор выходит из строя по той или иной причине. Результат часто бывает печален: по всему корпусу разбросаны обрывки фольги, замкнувшей все и вся, так что ремонтировать просто нечего – все напрочь сгорело. Природа взрыва проста и незатейлива: закипевший электролит своим давлением пара разрывает герметичный корпус и выбрасывает свое содержимое. Так «взлететь» может не только оксидный конденсатор – бумажные и пленочные на это также способны при наличии сколько-нибудь прочного корпуса. Аналогично взрываются и аккумуляторы при неправильной зарядке (с литий-ионными «немножко» другая физика и химия, об этом ниже).

Кстати, такие взрывы могут представлять серьезную опасность, особенно когда идет речь о старых советских конденсаторах крупных размеров без предохранительного клапана и насечек на корпусе. Вынесу из комментариев описание инцидента:

в ходе опытов было устанослено, что 10000мКф, 25В(?) конденсатор с цельным корпусом способен с 7 метров оставить вмятину в алюминивом профиле глубиной в 5мм. (@OvO)

(цитату не редактировал, чтобы сохранить атмосферу после взрыва и трясущиеся руки).

Как бороться? Ставьте конденсаторы хороших фирм и с запасом, не забывая учитывать и реактивную мощность. Между более дешевым конденсатором без предохранительного клапана и более дорогим с клапаном выбирайте последний, особенно если конденсатор крупный.

Обычно все взрывы в электронике ограничиваются ровно той энергией, которую туда подвели непосредственно перед взрывом извне. Но иногда источник энергии находится внутри.

Настоящая взрывчатка inside

Так тоже бывает.

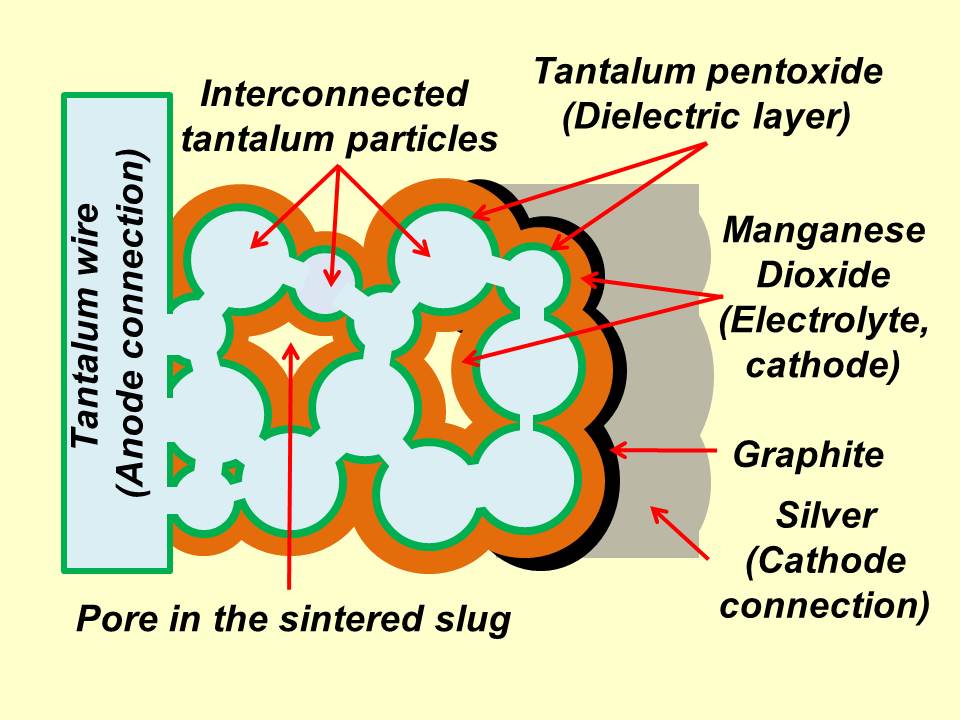

Знаете, как устроен танталовый конденсатор? Микроскопически – точно так же, как обычный электролитический: на поверхности тантала имеется оксидная пленка, служащая изолятором. Только вместо электролита (он же вторая обкладка) – диоксид марганца, смешанный для лучшей электропроводности с сажей. Основное отличие состоит в том, что вместо рулончика фольги здесь – кирпичик из спрессованного порошка тантала, поры которого заполнены двуокисью марганца. Вам это ничего не напоминает? Это же термит! Смесь порошка более активного металла и оксида менее активного, в которой после поджигания идет бурная реакция, сопровождающаяся выделением большого количества тепла, разбрасыванием искр и образованием продукта в виде расплавленного металла.

Отсюда не удивительно, что танталовый конденсатор, пробиваясь, отправляется в царство Ямараджа не тихо-спокойно, а с фейерверком. Причем произойти это может даже в слаботочных цепях, от которых вовсе не ожидаешь пиротехнических эффектов при включении – накопленной конденсатором энергии достаточно, чтобы разогреть точку пробоя до начала реакции. Фейерверк этот может продолжаться несколько секунд, независимо от подачи тока, и может прожечь плату насквозь, до дыры. Данному эффекту не подвержены полимерные танталовые конденсаторы, в которых отсутствует двуокись марганца.

Я выше упомянул литий-ионные аккумуляторы, мол, там немного по другому. Так вот, с ними та же история. Если из заряженного литий-ионного аккумулятора убрать сепаратор, то это та же самая взрывчатая смесь. Ведь катод здесь, после зарядки – это почти что двуокись кобальта, сильный окислитель. А анод – мало того, что горючий графит, так еще и набитый еще более горючим литием под завязку. И все это – в тесном соседстве и плотном соприкосновении. Стоит лишь образоваться маленькой дырочке в сепараторе – от механического повреждения, перегрева, заводского дефекта или дендрита металлического лития, образовавшегося из-за неправильной зарядки – как разогрев током короткого замыкания эту смесь тут же подожжет.

Как бороться? Культурно обращаться с атомной энергией, как сказала Фаина Раневская. Литий-ионные аккумуляторы требуют тщательного соблюдения всех надлежащих мер безопасности, описание которых тянет как минимум на следующую статью. А с танталовыми конденсаторами — в общем-то все то же, что с обычными, только пробиться со взрывом они могут и от микросекундных иголок. Ну и проверять все (особенно полярность!) перед первым включением и не наклоняться над платой в этот момент.

А иногда бывает.

Так задумано

Электродетонаторы, электровоспламенители и пиропатроны – это, в сущности, тоже электронные компоненты. Взрываться – их функция. Главное, чтобы они взрывались только по команде. А значит, нужно тщательно продумывать схему включения таким образом, чтобы случайное инициирование исключалось, в том числе при любых мыслимых неисправностях. Сфера эта специфическая, многое тут покрыто секретностью, а то, что несекретно, обсуждать на открытой площадке тоже не стоит по понятным причинам.

В свое время ходили байки про пиропатроны, встроенные в японские магнитофоны, призванные взорвать аппарат при попытке заглянуть внутрь. В реальности, конечно, было как в песне у Иващенко с Васильевым:

Так что в гражданской сфере основное применение компонентов такого рода – это автомобильные подушки безопасности.

А вам желаю никогда не подрываться на собственных конструкциях. И не пренебрегать защитными очками.

Как взорвать электролитический конденсатор?

Может у кого есть опыт, как это сделать безопасно и желательно в кабинете физики?)))

Почему сгорел конденсатор на электродвигателе

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВСподключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 0,7-0,8 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Как все может выглядеть на практике

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

Как отличить на однофазном двигателе

Однофазные двигатели оснащаются двумя типами обмотки для того, чтобы их ротор мог вращаться, поскольку только одной для этого недостаточно. Поэтому перед подключением двигателя необходимо разобраться, какой моток является основным, а какой вспомогательным. Сделать это можно несколькими способами.

По цветовой маркировке

К какому типу относится конкретный моток, можно определить по цветовой маркировке во время визуального осмотра двигателя. Как правило, красные провода относятся к рабочему типу, а вот синие – вспомогательному.

Но во всех правилах есть свои исключения, поэтому всегда необходимо обращать внимание на бирку электродвигателя, на которую наносится расшифровка всех маркировок

Однако если двигатель уже был в ремонте или на нем отсутствует бирка, данный способ проверки является не эффективным. В первом случае во время ремонтных работ могло полностью поменяться внутреннее содержимое мотора, а во втором – нет возможности безошибочно расшифровать цветные обозначения. К тому же иногда маркировка может вообще отсутствовать. Поэтому в таких ситуациях, лучше прибегнуть к другому, более достоверному способу.

По толщине проводов

Толщина проводов, которые выходят из электромашины небольшой мощности, поможет отличить пусковую катушку от рабочей. Поскольку вспомогательная работает непродолжительное время и не испытывает серьезной нагрузки, то провода, относящиеся к ней, будут более тонкими.

Но даже если она бросается в глаза, опираться только на это не стоит. Поэтому многие всегда измеряют сопротивление проводов.

При помощи мультиметра

Мультиметр – специальный прибор, позволяющий измерить сопротивление проводов, а также их целостность. Для этого необходимо следовать следующему алгоритму:

Возьмите мультиметр и выберите нужную функцию.

Снимите изоляцию с проводов двигателя, и соедините два любые из них со щупами прибора. Так происходит замер силы сопротивления между двумя проводами мотора.

Если на экране прибора не появилось никаких числовых значений, то необходимо заменить один из проводов, и после этого повторить процедуру. Полученные показания будут относиться к выводам одного мотка.
Подключите щупы измерительного прибора к оставшимся жилам и зафиксируйте показания.
Сравните полученные результаты. Электропровода с более сильным сопротивлением будут относиться к пусковой катушке, а с более слабым – к рабочей.

После того, как замеры будут определены и станет понятно, какие электропровода к какой катушке относятся, рекомендовано промаркировать их любым удобным способом. Это позволит в дальнейшем пропускать процедуру измерения сопротивления при подключении двигателя.

Отличить, где находиться пусковая, а где рабочая обмотка однофазного мотора, можно несколькими способами. Однако наиболее действенным из них является измерение сопротивления электропроводов, отходящих из электромотора малой мощности, с помощью мультиметра.

Замена и подбор пускового/рабочего конденсатора

Теория

Таким образом, у конденсатора есть и активное сопротивление r (эквивалентное последовательное сопротивление или по-научному ESR), и сопротивление утечки R, и индуктивность L из-за свернутого спиралью сэндвича. Условность схемы в том, что на самом деле схема представляет собой “длинную линию”, расчет которой чрезвычайно сложен.

Основные параметры конденсаторов

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Конденсаторный

Схемы подключения однофазного конденсаторного двигателя

Схема с двумя конденсаторами

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

Подбор конденсаторов

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

Замена и подбор пускового/рабочего конденсатора

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Самые доступные конденсаторы такого типа CBB65.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Конденсаторный

Схемы подключения однофазного конденсаторного двигателя

Схема с двумя конденсаторами

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

Подбор конденсаторов

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Изменение направления движения мотора

Tags: автомат, асинхронный, бирка, бра, вид, выбор, двигатель, дом, , емкость, замена, звезда, измерение, кабель, как, конденсатор, , магнит, маркировка, мощность, мультиметр, напряжение, номинал, паяльник, подключение, правило, провод, пуск, , работа, размер, расчет, расшифровка, ремонт, сеть, сопротивление, схема, тип, ток, треугольник, , фаза, фото, щит, эффект

Основные параметры конденсаторов

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Конденсаторный

Схемы подключения однофазного конденсаторного двигателя

Схема с двумя конденсаторами

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

Подбор конденсаторов

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Изменение направления движения мотора

Проверка пускового и рабочего конденсаторов

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

Как проверить не выпаивая

Для проверки без демонтажа применяются специальные тестеры. От обычных они отличаются пониженным напряжением на щупах, что сводит к минимуму риск повреждения прочих компонентов цепи.

Если такого прибора в наличии нет, можно превратить в него обычный мультиметр, подключив через приставку. Разнообразные схемы таких приставок опубликованы в Интернете и специализированных журналах.

Читать также: Перила из профильной трубы своими руками фото

Независимо от того, какой прибор применяется для измерения параметров конденсатора, вопрос о влиянии прочих элементов остается актуальным. Так, если параллельно с исследуемым, к цепи подключено еще несколько конденсаторов, тестер покажет их суммарную емкость.

Как работать с мультиметром

Замена и подбор пускового/рабочего конденсатора

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.
