Удлинение дышла прицепа автомобиля — важная процедура, улучшающая маневренность и устойчивость прицепа на дороге. Правильное удлинение оптимизирует распределение нагрузки, повышает безопасность при перевозке грузов и улучшает управляемость в сложных условиях. В статье представлен алгоритм работ по удлинению дышла, который поможет владельцам прицепов и автомобилистам выполнить эту задачу, обеспечивая надежность и долговечность конструкции.
Техническая реализация удлинения габаритных размеров прицепа
Независимо от того, решите ли вы выполнить работы самостоятельно или обратиться к профессионалам, важно заранее учесть технические детали. Длина дышла может быть разной, но необходимо определить, будет ли оно раздвижным или цельным. Длинный прицеп сложнее в управлении, поэтому стоит предусмотреть возможность его удлинения. Также потребуется механизм для складывания и крепления, что может увеличить общую стоимость проекта.
Следующий важный момент — способ крепления дышла: сварка или использование болтов. При создании нового дышла старое полностью демонтируется. В качестве альтернативы можно приварить дополнительный элемент из прочного металлического профиля к старому дышлу. Длина нового дышла может варьироваться, но желательно, чтобы его ширина и толщина соответствовали параметрам старой части.
К выбору материала для удлиненной конструкции следует подойти с особой внимательностью. Он должен быть достаточно прочным для значительных нагрузок. Не рекомендуется использовать плоские металлические элементы для наращивания, так как они могут оказаться недостаточно надежными. Специалисты советуют выбирать металлический уголок или швеллер с толщиной не менее 3 мм.
После определения необходимой длины необходимо усилить конструкцию. Уголок приваривается перпендикулярно фланцу с обеих сторон. Процесс удлинения дышла может занять несколько часов, так как потребуется сварка, крепление болтов и обработка антикоррозионными составами. Каждый автолюбитель сам решает, какая длина ему нужна. В продаже также имеются удлинители, способные перевозить грузы длиной до 5,5-6 метров.
Эксперты в области автомобильного прицепного оборудования подчеркивают, что удлинение дышла прицепа — это важная процедура, требующая внимательного подхода. В первую очередь, необходимо оценить текущее состояние дышла и понять, насколько оно подлежит модификации. Важно учитывать не только длину, но и прочность материала, чтобы обеспечить безопасность на дороге.
Затем следует разработать проект удлинения, который включает выбор подходящих материалов и технологий. Специалисты рекомендуют использовать высококачественные стальные трубы, которые обеспечат необходимую жесткость и устойчивость к нагрузкам.
После этого начинается процесс изготовления и монтажа, который должен выполняться квалифицированными специалистами. На заключительном этапе необходимо провести тестирование, чтобы убедиться в надежности конструкции. Таким образом, правильный алгоритм работ по удлинению дышла не только улучшает функциональность прицепа, но и повышает безопасность его эксплуатации.
Эксперты в области автомобильного прицепного оборудования отмечают, что удлинение дышла прицепа — это процесс, требующий тщательного подхода и соблюдения всех технических норм. В первую очередь, необходимо провести анализ текущей конструкции дышла, чтобы определить его прочность и устойчивость к нагрузкам. Затем следует разработать проект удлинения, учитывая параметры прицепа и автомобиля, с которым он будет использоваться.
Важно использовать качественные материалы, соответствующие стандартам безопасности. После изготовления удлиненного дышла необходимо провести его тестирование на прочность и устойчивость к деформациям. Эксперты подчеркивают, что правильная установка и регулировка дышла обеспечивают безопасность на дороге и предотвращают возможные аварийные ситуации. В заключение, рекомендуется обратиться к профессионалам для выполнения таких работ, чтобы гарантировать надежность и долговечность конструкции.
Как удлинить дышло легкового прицепа
Если водитель хочет провести работы по удлинению дышла легкового прицепа своими силами, то придётся запастись некоторым инструментарием и материалами. Прежде всего, это болгарка и дрель, ключи разводные и газовые, сварочный аппарат, металлический уголок (швеллер), болты с гайками, уплотняющие материалы, антикоррозионные смеси.
Читайте также:

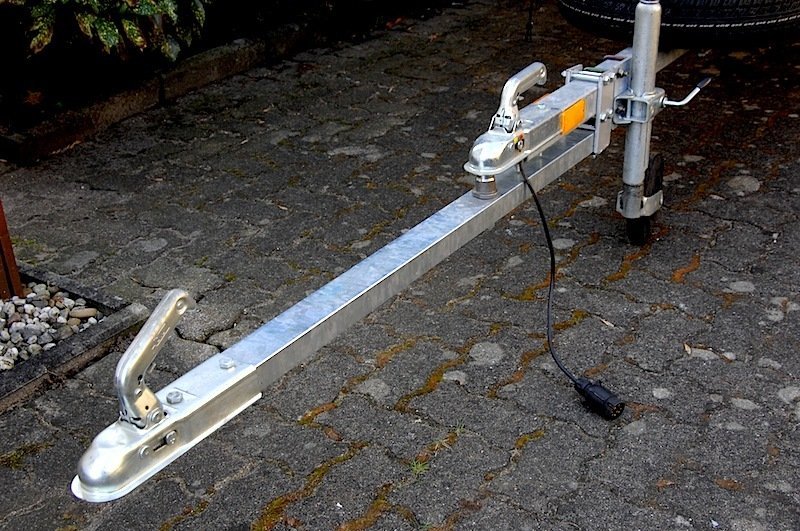

Можно приобрести уже готовый удлинитель дышла на легковой прицеп транспортного средства. Они выпускаются заводами в виде трубы с размерами 40х80 или 40х60 мм. Такое дышло может изменять положение и удлинять расстояние от прицепа до машины на 2 положения: 40 или 80 см. Последовательность действий по его установке будет примерно такой:
- снимается старое сцепное устройство;
- снимается крепление полудышла на прицепе;
- удлинитель ставится на предусмотренное для этого место и стягивается болтами;
- полудышло можно возвращать на прежнее место.
Для того чтобы проделать эту процедуру, необходимо подготовить определённые запасные части. Кроме самого удлинителя и полудышла, понадобится фиксатор замка и скоба крепления, а также замок с рукояткой.
Теперь посмотрим, как можно удлинить дышло профессиональным способом, то есть так, как бы это сделали на станции техобслуживания. Эта процедура не потребует много времени и включает в себя следующие шаги:
- Первым делом нужно снять соединительную головку с дышла прицепа. Для этого понадобится ключ на 19.
- Для демонтажа полудышла придётся отвернуть боковые скобки. Прицеп опрокидывается на бок.
- Ключом на 19 откручивается соответствующее крепление дышла, которым он фиксируется к раме самого прицепа.
- Теперь то же самое проделывается для другой стороны прицепа и полудышла.
- Извлекаются крепежные втулки на сцепной головке.
- Теперь начинается установка удлинителя — на нем нужно отыскать 2 отверстия. Сцепная головка будет вставляться в то, что расположено спереди. Сам удлинитель вставляется в дышло обратным концом. Отверстия позволяют регулировать длину сцепной конструкции.
- Как только длина выбрана, отверстие на удлинителе совмещается с таким же на дышле. К раме прицепа крепится полудышло.
- Спереди дышла есть 2 крепежных отверстия, в которые необходимо вставить болты и закрутить их.
Может не хватить длины провода для подключения оптики прицепа (осветительных приборов). Для этого нужно снять фиксаторы со жгута и вытянуть его на недостающее расстояние. Теперь можно снова установить фиксаторы и возвращать прицеп в начальное положение. Осталось установить на свое место сцепную головку, и прицеп готов к перевозке длинных и габаритных грузов.
Согласно существующим правилам перевозки, длина транспортируемых грузов не должна превышать в длину 5,5 метров. Длинномерные изделия необходимо переводить так, чтобы они не волочились по дороге и не бились в багажник самого автомобиля. Для этого расстояние от него до прицепа нужно удлинить любым из описанных выше способов.
Совет: параллельно с работами по удлинению, опытные путешественники сразу ставят обновленную оптику светодиодного типа, которая более экономна сама по себе. Не стоит забывать и о светоотражателях — это безопасность для всех участников движения. Изношенный тент заменяется новым или вместо него монтируется пластиковая крыша. Сам кузов прицепа нелишне будет покрыть новым лакокрасочным покрытием вместо изношенного старого.
| Этап работы | Необходимые инструменты и материалы | Меры предосторожности |
|---|---|---|
| Разметка места среза и сварки | Рулетка, маркер, угольник | Обеспечить точность замеров, чтобы избежать перекосов |
| Срез дышла | Болгарка с отрезным кругом по металлу, защитные очки, перчатки | Работать аккуратно, избегая искр и повреждения окружающих предметов |
| Подготовка к сварке | Сварочная проволока, сварочный аппарат, зачистная щетка, молоток | Очистить поверхности от ржавчины и грязи, обеспечить хорошую вентиляцию |
| Сварка | Сварочный аппарат, сварочная маска, защитные перчатки | Соблюдать технику безопасности при сварке, избегать ожогов |
| Зачистка сварного шва | Болгарка с шлифовальным кругом, металлическая щетка | Удалить все неровности и наплывы, обеспечить гладкую поверхность |
| Проверка геометрии | Рулетка, угольник, уровень | Убедиться в отсутствии перекосов и деформаций |
| Окрашивание | Краска по металлу, кисть или краскопульт | Обеспечить защиту от коррозии |
| Тест-драйв | Проверить устойчивость и надежность конструкции прицепа |
| Этап работ | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка | Оценить текущее состояние дышла, определить желаемую длину удлинения. Замерить существующее дышло. | Рулетка, маркер, штангенциркуль (для точных замеров). |
| 2. Демонтаж | Отсоединить дышло от рамы прицепа и сцепного устройства. Отключить электропроводку и тормозные шланги (если применимо). | Гаечные ключи, отвертки, болторез (при необходимости). |
| 3. Изготовление вставки | Вырезать из подходящего профиля (например, квадратной или прямоугольной трубы) вставку необходимой длины. Убедиться, что материал соответствует прочности оригинального дышла. | Углошлифовальная машина (болгарка) с отрезным диском, сварочный аппарат, электроды/сварочная проволока, защитные очки, перчатки. |
| 4. Сварка/Крепление | Приварить вставку к существующему дышлу. Обеспечить прочное и надежное соединение. В случае болтового крепления, просверлить отверстия и использовать высокопрочные болты. | Сварочный аппарат, электроды/сварочная проволока, струбцины, дрель, сверла по металлу, высокопрочные болты, гайки, шайбы. |
| 5. Усиление (при необходимости) | Для повышения прочности можно добавить усиливающие накладки или косынки в местах сварки. | Металл для накладок, сварочный аппарат. |
| 6. Обработка швов | Зачистить сварочные швы от шлака и неровностей. Обработать антикоррозийным составом. | Углошлифовальная машина с зачистным диском, металлическая щетка, антикоррозийный грунт, краска. |
| 7. Монтаж | Установить удлиненное дышло обратно на раму прицепа и подсоединить к сцепному устройству. Подключить электропроводку и тормозные шланги. | Гаечные ключи, отвертки. |
| 8. Проверка | Проверить надежность всех соединений. Осуществить пробную поездку с прицепом, убедиться в отсутствии люфтов и правильной работе всех систем. | Отсутствуют специальные инструменты, требуется внимательный осмотр и тест-драйв. |
Интересные факты
Вот несколько увлекательных фактов о процессе удлинения дышла прицепа автомобиля:
- Технические нормы: Удлинение дышла прицепа требует строгого соблюдения технических стандартов для обеспечения безопасности на дороге. Изменение длины дышла может повлиять на распределение веса и устойчивость прицепа, что в свою очередь требует пересмотра расчетов нагрузки и центровки.
- Используемые материалы и технологии: При удлинении дышла часто применяются современные композитные материалы и сварочные технологии, которые обеспечивают необходимую прочность и легкость конструкции. Это не только позволяет увеличить длину дышла, но и улучшает его характеристики, такие как устойчивость к коррозии и долговечность.
- Автоматизация процесса: Современные технологии позволяют автоматизировать процесс удлинения дышла с использованием CAD/CAM систем, что значительно ускоряет этапы проектирования и производства. Это также дает возможность проводить симуляции и тестирования, что помогает заранее выявить потенциальные проблемы и оптимизировать конструкцию.
Безопасность и юридические аспекты удлинения дышла прицепа
Удлинение дышла прицепа автомобиля — это процесс, который требует внимательного подхода к вопросам безопасности и соблюдения юридических норм. Прежде чем приступить к таким работам, необходимо учитывать несколько ключевых аспектов.
Во-первых, важно понимать, что любое изменение конструкции прицепа может повлиять на его характеристики, такие как устойчивость, маневренность и грузоподъемность. Поэтому перед началом работ следует провести тщательный анализ, чтобы убедиться, что удлинение дышла не приведет к ухудшению эксплуатационных качеств прицепа. Рекомендуется проконсультироваться с профессионалами или инженерами, которые могут оценить целесообразность и безопасность таких изменений.
Во-вторых, необходимо учитывать законодательные нормы, регулирующие изменения в конструкции транспортных средств. В большинстве стран существуют строгие правила, касающиеся модификации прицепов и других транспортных средств. Например, после удлинения дышла может потребоваться переосвидетельствование прицепа, а также внесение изменений в регистрационные документы. Это связано с тем, что изменение размеров и характеристик прицепа может повлиять на его категорию и допустимые параметры эксплуатации.
Кроме того, важно учитывать требования к безопасности, которые могут варьироваться в зависимости от региона. Например, в некоторых странах могут быть установлены ограничения на максимальную длину прицепа или его общую массу. Нарушение этих норм может привести к штрафам или даже запрету на эксплуатацию прицепа. Поэтому перед проведением работ по удлинению дышла необходимо ознакомиться с местными законами и правилами, а также получить все необходимые разрешения.
Также стоит обратить внимание на технические аспекты, связанные с удлинением дышла. Это включает в себя выбор подходящих материалов и технологий, которые обеспечат надежность и безопасность конструкции. Использование качественных сварочных материалов и крепежных элементов, а также соблюдение технологий монтажа — все это критически важно для обеспечения долговечности и безопасности прицепа после модификации.
Наконец, не стоит забывать о последствиях для других участников дорожного движения. Удлиненный прицеп может изменить поведение автомобиля на дороге, особенно в условиях маневрирования и торможения. Поэтому важно провести тестовые испытания после завершения работ, чтобы убедиться в безопасности эксплуатации прицепа с удлиненным дышлом.
В заключение, удлинение дышла прицепа — это сложный и ответственный процесс, который требует внимательного подхода к вопросам безопасности и соблюдения юридических норм. Прежде чем приступить к таким работам, необходимо провести всесторонний анализ, проконсультироваться с профессионалами и убедиться в соответствии всех изменений действующим законодательным требованиям.
Рекомендации по выбору материалов для удлинения дышла
При выборе материалов для удлинения дышла прицепа автомобиля необходимо учитывать несколько ключевых факторов, которые влияют на безопасность, прочность и долговечность конструкции. Правильный выбор материалов не только обеспечит надежность прицепа, но и повысит его эксплуатационные характеристики.
Первым шагом в выборе материалов является определение нагрузки, которую будет испытывать дышло. Это включает в себя максимальную массу груза, который будет перевозиться, а также динамические нагрузки, возникающие при движении. Для этого рекомендуется провести расчеты, основываясь на характеристиках прицепа и автомобиля, с которым он будет использоваться.
-
Читайте также:
Вторым важным аспектом является выбор типа материала. Наиболее распространенными материалами для удлинения дышла являются:
- Сталь: Обладает высокой прочностью и жесткостью, что делает ее идеальным выбором для конструкций, испытывающих большие нагрузки. Однако сталь подвержена коррозии, поэтому важно использовать оцинкованную или нержавеющую сталь.
- Алюминий: Легкий и устойчивый к коррозии, алюминий подходит для прицепов, где важна минимизация веса. Однако его прочность ниже, чем у стали, поэтому необходимо учитывать это при проектировании.
- Композитные материалы: Современные композиты могут предложить отличное соотношение прочности и веса, а также устойчивость к коррозии. Однако их стоимость может быть значительно выше, чем у традиционных материалов.
Третий аспект — это форма и размеры профиля, который будет использоваться для удлинения дышла. Важно выбирать профиль, который обеспечит необходимую жесткость и устойчивость к изгибу. Наиболее распространенными формами являются квадратные и прямоугольные трубы, которые обеспечивают хорошую прочность при относительно небольшом весе.
Не менее важным является и выбор соединительных элементов. Все соединения должны быть выполнены с учетом возможных нагрузок и условий эксплуатации. Рекомендуется использовать высококачественные сварные швы или болтовые соединения, которые обеспечат надежность и долговечность конструкции.
Кроме того, стоит обратить внимание на дополнительные элементы, такие как усилители и ребра жесткости, которые могут быть добавлены для повышения прочности дышла. Эти элементы помогут распределить нагрузки более равномерно и предотвратить деформацию конструкции.
Наконец, не забывайте о необходимости соблюдения всех норм и стандартов, касающихся безопасности прицепов. Это включает в себя не только выбор материалов, но и правильное проектирование и изготовление дышла. Рекомендуется проконсультироваться с профессионалами или инженерами, чтобы убедиться, что все аспекты учтены и конструкция будет безопасной для эксплуатации.
Вопрос-ответ
Как можно удлинить дышло на прицепе?
Для прицепов с небольшим дышлом можно использовать удлинитель дышла (или удлинитель шарнирного соединения), который устанавливается между тяговой петлей автомобиля и прицепом, создавая дополнительное пространство. Однако даже при установке удлинителя общая длина также не должна превышать 2 метра.
Как удлинить прицеп?
Вырежьте раму прицепа и вставьте секции. Например, дышло со всеми его сложностями — или, если речь идёт о задней части, то крепление фар, откидная задняя дверь, пандусы или другие элементы, которые вы хотите сохранить. Вы можете обрезать прицеп выше оси, затем удлинить его, вставив дополнительный материал, а затем снова всё сварить.
Как рассчитать длину дышла прицепа?
ДЛИНА ДЫШЛА: горизонтальное расстояние от центральной линии точки крепления буксировочного устройства до центральной линии «осевой группы» прицепа, или до центральной линии ведущей «осевой группы» прицепа для перевозки собак.
Допустимая длина выступающего груза на легковом прицепе?
Длина – перевозимый груз может выступать спереди и сзади не более 1 м. Если груз выступает за габариты прицепа назад более 1 метра, но менее 2-х, то нужно обозначать груз, повесив табличку “Негабаритный груз” размером 40х40 см или фонарем. Если выступает менее 1 метра, можно этого не делать.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работ обязательно ознакомьтесь с технической документацией вашего прицепа. Это поможет понять, какие именно изменения можно внести, а также избежать нарушений в конструкции, которые могут повлиять на безопасность.
СОВЕТ №2
Используйте качественные материалы и инструменты для удлинения дышла. Это обеспечит надежность конструкции и предотвратит возможные поломки в будущем. Не экономьте на деталях, так как от этого зависит безопасность вашего прицепа.
СОВЕТ №3
Обязательно проведите тестирование после завершения работ. Проверьте, как прицеп ведет себя на дороге, и убедитесь, что все соединения надежны. Это поможет выявить возможные проблемы до того, как они станут серьезными.
СОВЕТ №4
Если у вас нет достаточного опыта в проведении подобных работ, лучше обратиться к профессионалам. Неправильное удлинение дышла может привести к серьезным последствиям, поэтому лучше доверить это дело специалистам.
