Изготовление прицепа для лодки своими руками — увлекательный процесс, который позволяет сэкономить и создать индивидуальное решение под ваши нужды. В статье рассмотрим этапы проектирования и сборки прицепа, необходимые материалы и инструменты, а также советы для избежания распространенных ошибок. Создание собственного прицепа обеспечит надежную транспортировку лодки и адаптацию конструкции под условия эксплуатации, что сделает выезды на природу более комфортными и безопасными.
Преимущества лодочного прицепа сделанного собственными руками
Создание металлического прицепа для лодки своими руками может обойтись значительно дешевле, чем покупка готового изделия. У самодельной конструкции есть ряд преимуществ:
- стоимость самодельного прицепа существенно ниже, чем у заводского аналога;
- вы сможете вносить изменения или быстро устранять неисправности с минимальными затратами;
- прицеп можно собрать в соответствии с актуальными стандартами для автомобильных аксессуаров.
Некоторые автолюбители полагают, что самодельные прицепы менее надежны, чем заводские. Тем не менее, при правильном расчете нагрузок и соблюдении чертежей, такой прицеп может служить долго и надежно.
Изготовление прицепа для лодки своими руками привлекает многих поклонников водного спорта и активного отдыха. Специалисты отмечают, что этот проект не только позволяет сэкономить средства, но и дает возможность создать уникальное решение, соответствующее конкретным требованиям. Важно учитывать несколько ключевых моментов: выбор материалов, конструктивные особенности и безопасность.
Рекомендуется использовать прочные и легкие материалы, такие как сталь или алюминий, что обеспечит долговечность и надежность конструкции. Также необходимо правильно рассчитать размеры прицепа, чтобы он соответствовал габаритам лодки и был удобен в использовании.
Не менее важным является соблюдение всех норм и правил, касающихся безопасности на дороге. Эксперты подчеркивают, что правильная установка осей и колес, а также наличие надежной системы крепления лодки — это залог успешного и безопасного путешествия. В целом, если у вас есть необходимые навыки и знания, изготовление прицепа может стать увлекательным и полезным занятием.
Изготовление прицепа для лодки своими руками становится все более популярным среди любителей водного спорта. Эксперты отмечают, что такой подход позволяет не только сэкономить средства, но и адаптировать конструкцию под индивидуальные потребности. При проектировании прицепа важно учитывать вес и размеры лодки, а также тип транспортного средства, на котором он будет использоваться. Специалисты рекомендуют использовать качественные материалы, такие как сталь или алюминий, чтобы обеспечить долговечность и надежность конструкции. Кроме того, правильная балансировка и установка колес помогут избежать проблем на дороге. Важно также соблюдать все правила безопасности и дорожного движения, чтобы обеспечить безопасную транспортировку. Таким образом, самостоятельное изготовление прицепа может стать увлекательным и полезным проектом для каждого, кто ценит активный отдых на воде.

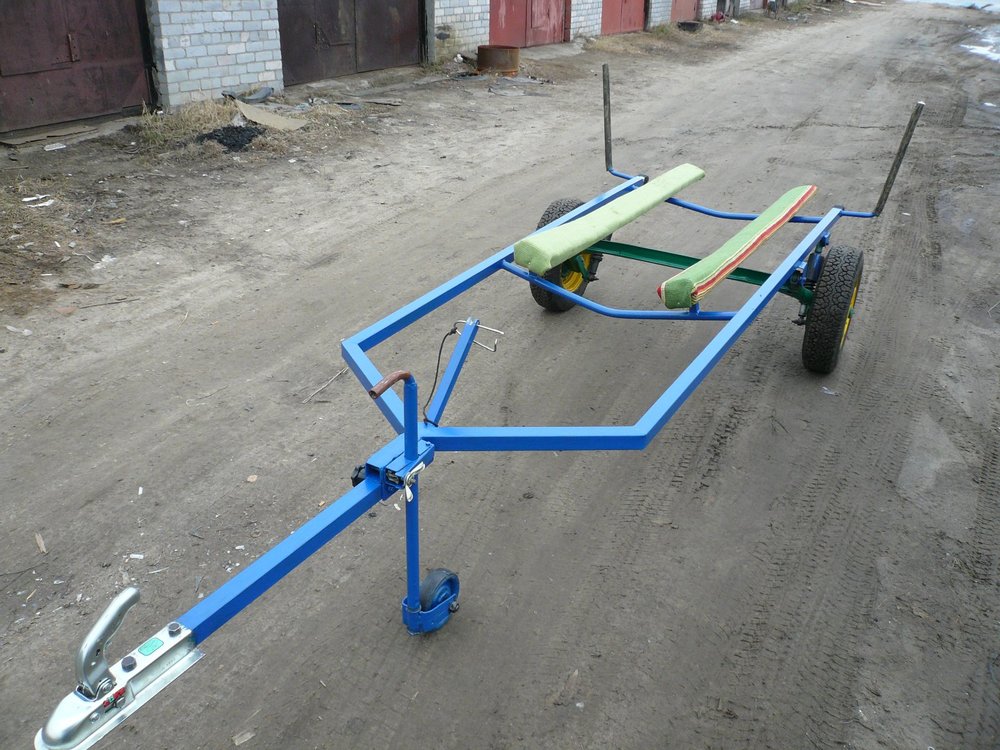

Прицеп для лодки своими руками
Перед тем как аккуратно сделать металлический прицеп под плоскодонную лодку своими руками, необходимо провести правильно замеры и подобрать материалы. Если тележку приобретать в магазине, то она обойдётся не менее чем в 30 тысяч рублей, а при гаражном изготовлении удастся существенно сэкономить.
Лодочный прицеп, изготовленный своими руками в соответствии с нормативами для таких приспособлений, относится к полноправным транспортным средствам, и на него распространяются правила дорожного движения.
В процессе изготовления отдельных элементов и финальной сборки конструкции необходимо, чтобы готовое изделие вписывалось в габариты:
- высота вместе с установленным плавательным средством не должна превышать 3,8 м;
- ширина регламентирована в пределах 2,2 м;
- максимальная длина вместе с тягачом ограничена 20 м.
После того как чертежи воплотятся в готовый проект, изделие должно пройти освидетельствование безопасности и технической пригодности в аттестационных учреждениях. На руки владельцу выдаётся готовый документ после проведения всех экспертиз. Полученное свидетельство о пригодности передаём в ГИБДД, а взамен нам выдают номера государственного образца и технический талон.
Читайте также:
Рекомендуем использовать сертифицированную торсионную ось и стандартное (купленное) сцепное приспособление.
Для перевозки надувной лодки перевозное приспособление выйдет немного дешевле, чем аналог для каркасного судна. Основная нагрузка от вертикальных сил должна в большинстве случаев распределяться на ось прицепа, а меньшая часть её идёт на переднюю зону. При таком балансе удаётся получить равномерное усилие на ступицы. Оптимальным вариантом при изготовлении прицепа для лодок из ПВХ является установка универсальных направляющих, которые расширят возможности тележки.
Когда постройка ведётся для лодки из жёсткого корпуса, то необходимо предусмотреть роликовое устройство и лебёдку, чтобы облегчить съём с площадки.
| Материал | Плюсы | Минусы |
|---|---|---|
| Дерево (сосна, дуб) | Доступность, легкость обработки, относительно низкая цена | Низкая водостойкость, подверженность гниению, требует дополнительной обработки |
| Металл (сталь, алюминий) | Высокая прочность, долговечность, водостойкость | Высокая цена, сложность обработки, большой вес (сталь) |
| Влагостойкая фанера | Легкость обработки, относительно низкая цена, хорошая водостойкость (при правильной обработке) | Менее прочная, чем металл или дуб, требует тщательной защиты от влаги |
| Этап изготовления | Необходимые материалы | Инструменты |
|---|---|---|
| Проектирование и планирование | Бумага, карандаш, линейка, рулетка, калькулятор, доступ к интернету (для поиска чертежей и нормативов) | Компьютер (для CAD-программ, если используются) |
| Изготовление рамы | Профильная труба (стальная или алюминиевая), уголок, листовой металл (для усилителей) | Сварочный аппарат (инверторный, полуавтомат), углошлифовальная машина (“болгарка”), отрезной станок (или ножовка по металлу), струбцины, рулетка, уровень, маркер |
| Установка оси и подвески | Ось (готовая или самодельная), рессоры (листовые или пружинные), амортизаторы, стремянки, кронштейны, ступицы, колеса, шины | Гаечные ключи, динамометрический ключ, домкрат, подставки, молоток, зубило |
| Монтаж сцепного устройства и дышла | Сцепное устройство (фаркоп), дышло (профильная труба), страховочные цепи/тросы, болты, гайки, шайбы | Гаечные ключи, дрель, сверла по металлу |
| Установка опор и ложементов | Деревянные бруски (для ложементов), фанера (для опор), резиновые накладки, болты, гайки, шайбы | Пила (циркулярная, ручная), рубанок, шуруповерт, сверла по дереву, рулетка, уровень |
| Электрооборудование | Проводка (многожильный кабель), задние фонари (стоп-сигналы, габариты, поворотники), светоотражатели, розетка для подключения к автомобилю, клеммы, изолента | Кусачки, стриппер (для зачистки проводов), обжимные клещи, тестер, паяльник (опционально) |
| Антикоррозийная обработка и покраска | Грунтовка по металлу, краска (эмаль, антикоррозийная), растворитель, обезжириватель | Кисти, валики, краскопульт (опционально), защитные перчатки, респиратор |
| Дополнительное оборудование | Лебедка, носовая опора, брызговики, ящик для инструментов, запасное колесо | Соответствующие инструменты для монтажа каждого элемента |
Интересные факты
Вот несколько увлекательных фактов о том, как изготовить прицеп для лодки своими руками:
- Индивидуальная настройка: Создавая прицеп самостоятельно, вы можете настроить его в соответствии с конкретными размерами и весом вашей лодки. Это дает возможность учесть такие параметры, как ширина и длина, а также добавить дополнительные элементы, например, места для хранения оборудования или запасных частей.
- Снижение затрат: Самостоятельное изготовление прицепа может существенно уменьшить ваши расходы по сравнению с покупкой готового варианта. Если у вас есть необходимые инструменты и материалы, вы сможете сэкономить на затратах на рабочую силу и получить уникальный продукт, который полностью соответствует вашим потребностям.
- Использование вторичных материалов: Многие умельцы применяют старые детали и материалы для создания прицепов, что не только помогает сэкономить деньги, но и поддерживает экологию. Например, старые автомобильные шасси, трубы и металлические конструкции могут быть переработаны в надежный и функциональный прицеп для лодки.

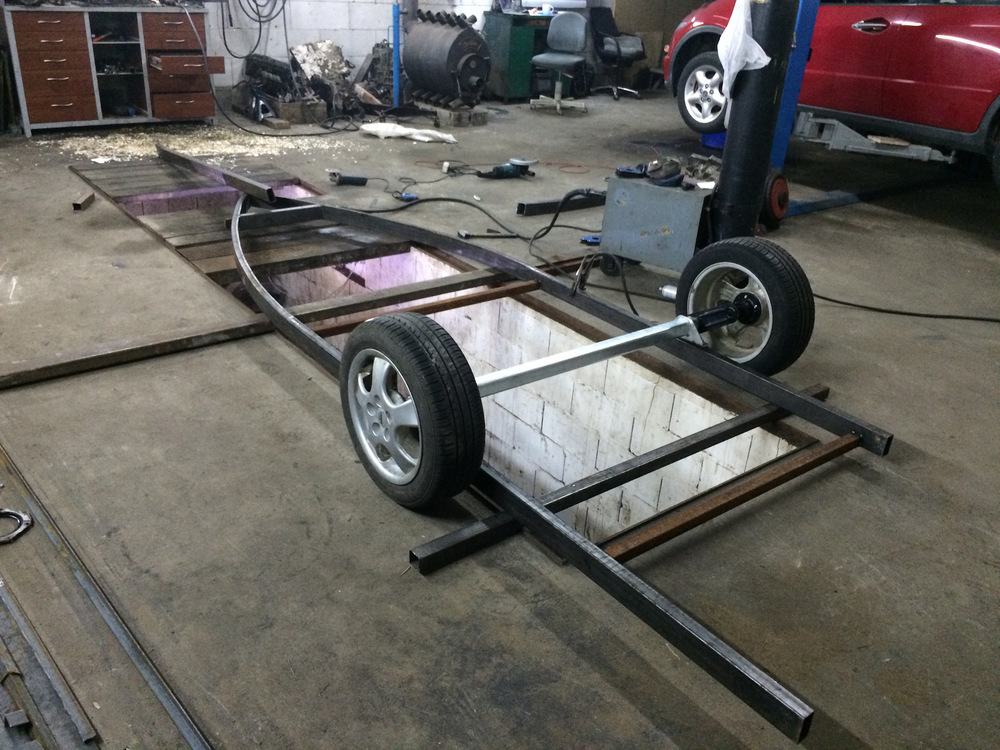

Применяемая технология для сборки
Для успешной реализации чертежей прицепа для лодки необходимо провести балансировку рамы и проверить центровку оси относительно главной балки. Эта центровка обеспечивает устойчивость конструкции и свободное движение ходовой части.
Потребуются следующие материалы и инструменты:
- рама с колесами для легкового автомобиля или ось со ступицами;
- профильные трубы 60х40 и 40х25 мм с толщиной стенки от 1,5 мм;
- листовой металл до 2,0 мм;
- швеллер 12 мм;
- проводка с соединительными контактами;
- брызговики;
- механическая или электрическая лебедка;
- опорная нога (по желанию);
- инструменты для малярных работ.
Процесс изготовления включает несколько этапов:
- Сварите рамный каркас, используя сплошной шов на всех стыках и добавив металлические «косынки» для усиления углов.
- Установите колеса на ступицы, закрепив их болтами или гайками. Возможно, потребуется балансировка.
- Проверьте свободный ход, чтобы шины или диски не касались рамы прицепа.
- Установите фаркоп на раму.
- Сварите стойку лебедки с балкой, отрегулировав высоту ролика для свободного хода лодки.
- Сваркой зафиксируйте кильблоки и ложементы, предварительно выровняв колеса.
- Для сложных конструкций добавьте механизм с рулевым колесом для поворота прицепа.
- Сваркой прикрепите опорные ножки, базу для крыльев и страховочный трос.
- После сварки выполните зачистку и малярные работы, обезжирив и нанеся грунтовку на металлические поверхности.
- Крылья крепите болтами для быстрого демонтажа, следя за свободным ходом колес.
- На завершающем этапе выполните монтаж электропроводки, отражателей и фонарей.
При установке прицепа для лодки ПВХ ложементы должны быть смонтированы под углом для плотного соприкосновения лодки с боковыми ложементами, изготовленными из доски толщиной 35 мм.
-
Читайте также:
Регистрация прицепа
Чтобы получить официальные документы, следует обратиться в МРЭО или другие лицензированные организации, занимающиеся испытанием транспортных средств. В эти учреждения необходимо предоставить готовый чертеж, который должен быть выполнен в соответствии со всеми стандартами и установленными размерами. После этого сотрудники ГИБДД выдадут талон и номера.
Выбор материалов для изготовления прицепа
При выборе материалов для изготовления прицепа для лодки необходимо учитывать несколько ключевых факторов, таких как прочность, устойчивость к коррозии, вес и стоимость. Важно, чтобы прицеп был надежным и долговечным, так как он будет подвергаться воздействию различных погодных условий и механическим нагрузкам.
1. Рама прицепа
Основным материалом для рамы прицепа обычно служит стальная труба или профиль. Сталь обладает высокой прочностью и способна выдерживать значительные нагрузки. Однако, чтобы избежать коррозии, рекомендуется использовать трубы с антикоррозийным покрытием или оцинкованные. Альтернативой стали может стать алюминий, который легче и не подвержен коррозии, но его стоимость выше, а прочность ниже.
2. Основание и платформа
Для основания прицепа можно использовать фанеру, стальные листы или композитные материалы. Фанера является экономичным вариантом, но требует дополнительной обработки для защиты от влаги. Стальные листы более прочные, но тяжелые. Композитные материалы, такие как стеклопластик, легкие и устойчивы к коррозии, но их стоимость может быть значительно выше.
3. Колеса и ось
Колеса прицепа должны быть достаточно прочными, чтобы выдерживать вес лодки и обеспечивать стабильность на дороге. Рекомендуется использовать колеса от легковых автомобилей или специальные прицепные колеса. Ось должна быть выполнена из стали или другого прочного материала, способного выдерживать нагрузки. Важно также учитывать диаметр колес, который влияет на маневренность и проходимость прицепа.
4. Крепежные элементы
Для соединения всех частей прицепа понадобятся различные крепежные элементы: болты, гайки, шайбы и сварочные материалы. Лучше всего использовать нержавеющие или оцинкованные крепежи, чтобы избежать коррозии. Также стоит обратить внимание на качество сварки, если вы планируете использовать сварочные соединения, так как это критически важно для прочности конструкции.
5. Дополнительные элементы
Не забудьте о дополнительных элементах, таких как фонари, отражатели, крепления для лодки и защитные устройства. Фонари должны быть водонепроницаемыми и соответствовать требованиям дорожного движения. Крепления для лодки могут быть выполнены из резины или другого материала, чтобы предотвратить повреждение корпуса лодки во время транспортировки.
В заключение, выбор материалов для изготовления прицепа для лодки — это важный этап, который требует внимательного подхода. Правильный выбор обеспечит долговечность, безопасность и удобство эксплуатации вашего прицепа.
Советы по эксплуатации и обслуживанию прицепа
Эксплуатация и обслуживание прицепа для лодки — это важные аспекты, которые помогут продлить срок службы вашего прицепа и обеспечить безопасность на дороге. Ниже приведены несколько советов, которые помогут вам правильно ухаживать за вашим прицепом.
Регулярная проверка состояния прицепа
Перед каждой поездкой обязательно проверяйте состояние прицепа. Убедитесь, что все крепления и соединения надежно зафиксированы. Проверьте состояние колес, включая давление в шинах и наличие видимых повреждений. Не забывайте осматривать тормоза и освещение, чтобы избежать неприятных ситуаций на дороге.
Смазка подвижных частей
Смазка подвижных частей прицепа, таких как оси и шаровые соединения, является важной частью обслуживания. Используйте качественные смазочные материалы, чтобы предотвратить износ и коррозию. Регулярная смазка поможет избежать проблем с движением и продлит срок службы этих компонентов.
Хранение прицепа
Если вы не планируете использовать прицеп в течение длительного времени, позаботьтесь о его правильном хранении. Лучше всего хранить прицеп в закрытом помещении, защищенном от влаги и солнечных лучей. Если это невозможно, используйте защитный чехол, чтобы предотвратить повреждение от окружающей среды.
Проверка электрической системы
Электрическая система прицепа, включая фонари и сигналы поворота, должна быть в исправном состоянии. Регулярно проверяйте проводку на наличие повреждений и коррозии. Заменяйте перегоревшие лампочки и следите за тем, чтобы все соединения были надежными.
-
Читайте также:
Техническое обслуживание тормозной системы
Если ваш прицеп оборудован тормозной системой, важно регулярно проверять ее состояние. Убедитесь, что тормоза работают эффективно, и при необходимости проводите их регулировку или замену. Не забывайте о проверке тормозной жидкости и ее замене по мере необходимости.
Соблюдение правил дорожного движения
При эксплуатации прицепа для лодки важно соблюдать все правила дорожного движения. Убедитесь, что ваш прицеп правильно загружен и не превышает допустимые нагрузки. Также следите за тем, чтобы все необходимые документы были при вас, и соблюдайте правила, касающиеся скорости и маневрирования с прицепом.
Следуя этим советам, вы сможете обеспечить надежную и безопасную эксплуатацию вашего прицепа для лодки, а также продлить его срок службы. Регулярное обслуживание и внимательное отношение к деталям помогут избежать многих проблем и сделают ваши поездки более комфортными.
Вопрос-ответ
Какие материалы понадобятся для изготовления прицепа для лодки?
Для изготовления прицепа вам понадобятся стальные или алюминиевые профили для рамы, колеса и ось, крепежные элементы (болты, гайки), а также элементы для крепления лодки (поперечины, подушки). Не забудьте про краску или антикоррозийное покрытие для защиты от влаги.
Как правильно рассчитать размеры прицепа для лодки?
Размеры прицепа зависят от габаритов вашей лодки. Измерьте длину, ширину и высоту лодки, добавьте запас для крепления и маневрирования. Обычно длина прицепа должна быть на 30-50 см больше длины лодки, а ширина — на 10-20 см больше ширины лодки для обеспечения стабильности.
Нужна ли регистрация прицепа для лодки?
Да, в большинстве стран прицепы для лодок подлежат регистрации, особенно если они используются на дорогах общего пользования. Вам потребуется предоставить документы на прицеп, а также, возможно, сертификаты соответствия. Рекомендуется ознакомиться с местными законами и правилами.
Советы
СОВЕТ №1
Перед началом изготовления прицепа для лодки тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все под рукой, чтобы избежать ненужных перерывов в процессе работы.
СОВЕТ №2
При проектировании прицепа учитывайте размеры и вес вашей лодки. Это поможет правильно рассчитать грузоподъемность и размеры прицепа, чтобы обеспечить безопасность при транспортировке.
СОВЕТ №3
Не забывайте о юридических аспектах. Ознакомьтесь с местными правилами и требованиями к регистрации прицепов, чтобы избежать проблем в будущем.
СОВЕТ №4
При сборке прицепа используйте качественные крепежные элементы и материалы. Это обеспечит долговечность конструкции и безопасность при эксплуатации на дороге.
