Гидромеханическая коробка передач (ГМП) — это механизм, который объединяет гидравлику и механику для плавного переключения передач в автомобилях. В отличие от традиционных механических трансмиссий, ГМП использует гидравлические жидкости для передачи мощности, что улучшает комфорт вождения и эффективность работы двигателя. В этой статье рассмотрим принцип работы ГМП, её преимущества и недостатки, а также роль в современных автомобилях, чтобы читатели лучше поняли функционирование этого важного элемента транспортного средства.
Назначение комбинированной трансмиссии легкового авто
Образ жизни водителей автомобилей претерпевает изменения, и требования к комфортным условиям вождения становятся все более актуальными. Обычные элементы автомобилей эволюционируют, и ярким примером этого служит гидромеханическая трансмиссия. Чтобы понять ее функции, следует отметить, что ее основное преимущество заключается в плавном изменении крутящего момента. Упрощенное управление позволяет исключить необходимость в сцеплении, так как комбинированная трансмиссия контролирует все процессы.
В автоматической коробке передач (АКПП) можно выделить несколько ключевых аспектов управления автомобилем:
- При переключении передач трансмиссия временно отключается от двигателя.
- При изменении дорожных условий величина крутящего момента корректируется.
Использование АКПП в автомобилях предлагает множество преимуществ. Это не только автоматизация процесса переключения передач, но и улучшение эксплуатационных характеристик как двигателя, так и коробки передач, а также повышение проходимости на сложных участках дороги.
Гидромеханическая коробка передач представляет собой сложный механизм, который объединяет элементы гидравлики и механики для обеспечения плавного переключения передач. Специалисты отмечают, что ключевым компонентом этой системы является гидротрансформатор, который преобразует механическую энергию двигателя в гидравлическую. Это позволяет более эффективно распределять мощность и улучшать динамику автомобиля.
В процессе работы коробки передач масло под давлением проходит через специальные каналы, что инициирует переключение передач. Благодаря этому водителю не нужно беспокоиться о резких переключениях, что делает вождение более комфортным. Кроме того, гидромеханическая коробка обеспечивает высокую надежность и долговечность, что делает ее популярным выбором для многих современных автомобилей. Специалисты подчеркивают, что правильное обслуживание и регулярная замена масла в системе являются ключевыми факторами для долгосрочной работы гидромеханической коробки передач.
Гидромеханическая коробка передач представляет собой сложный механизм, который сочетает в себе элементы гидравлики и механики для обеспечения плавного переключения передач. Эксперты отмечают, что основным компонентом данной системы является гидротрансформатор, который передает крутящий момент от двигателя к трансмиссии, используя жидкость. Это позволяет избежать резких рывков при переключении и обеспечивает более комфортное вождение.
Работа гидромеханической коробки основана на принципе преобразования энергии: гидравлическая жидкость передает силу, а механические элементы, такие как планетарные передачи, изменяют передаточное число. Специалисты подчеркивают, что такая система обеспечивает высокую эффективность и надежность, а также позволяет автомобилю адаптироваться к различным условиям движения. В результате, водители получают возможность наслаждаться плавным и динамичным управлением, что делает гидромеханическую коробку передач популярным выбором среди современных автомобилей.
Разновидности гидромеханики
Коробки автомат долгое время устанавливались исключительно на автомобили среднего класса и категории премиум. На сегодняшний день агрегат получил массовое использование и пользуется у автолюбителей все большей популярностью. АКПП способны значительно повысить комфорт во время вождения, но стоит учесть, что такие узлы отличаются по разновидностям, каждая из которых имеет свои преимущества и недостатки. Разобравшись в принципе работы гидромеханических коробках передачи, можно будет определиться с выбором, какой тип АКПП подходит конкретному водителю. Стоит упомянуть о следующих типах гидромеханических КП:
- Гидромеханический автомат. Это одна из первых трансмиссий подобного рода, которая появилась как альтернатива «механике». Конструкция представляет собой комбинацию гидротрансформатора и планетарной КП. Наличие электронных компонентов позволяют значительно повысить функциональные особенности агрегата.
- Вариаторная трансмиссия. Пользуется меньшей популярностью из-за того, что отсутствуют привычные фиксированные ступени. К преимуществам можно отнести максимальную плавность хода, а объясняется это как раз отсутствием смены передачей. Конструкция бесступенчатой трансмиссии выглядит следующим образом: для передачи крутящего используется привычный гидравлический преобразователь, а изменение крутящего момента происходит за счет изменения диаметра ведущего и ведомого шкива. Данные компоненты соединяются при помощи ремня и цепи, а изменение диаметра будет зависеть от скорости и нагрузки.
- Роботизированная коробка. Массово начала использоваться около 20 лет назад. От механики отличий немного, имеется сцепление, но разница заключается в том, управление работой сцепления происходит в автоматическом режиме. К преимуществам «робота» можно отнести невысокую стоимость, динамичный разгон и экономию топлива. Что касается недостатков, главным является снижение уровня комфорта.
- Преселективные коробки с двойным сцеплением. К таким относятся устройства DSG или Powershift. Агрегат можно отнести к роботизированным КП, но с более высокими техническими характеристиками. По конструкции напоминает привычную механику, но в этот раз инженеры использовали сразу два агрегата, помещенные в одну коробку.
Роботизированные агрегаты и АКПП – это устройства, цель которых заключается в упрощении взаимодействия водителя с трансмиссией.
| Компонент гидромеханической коробки передач | Функция | Преимущества/Недостатки |
|---|---|---|
| Гидротрансформатор | Передача крутящего момента от двигателя к коробке передач, плавное трогание с места, умножение крутящего момента на низких оборотах | Преимущества: плавное переключение, защита двигателя от перегрузок. Недостатки: потери мощности, снижение КПД по сравнению с механической коробкой передач. |
| Планетарный механизм | Обеспечивает различные передаточные числа путем блокировки и разблокировки различных элементов планетарной передачи | Преимущества: компактность, высокая надежность. Недостатки: сложность конструкции. |
| Муфта блокировки гидротрансформатора | Блокирует гидротрансформатор на высоких скоростях, обеспечивая прямую передачу крутящего момента от двигателя к коробке передач | Преимущества: повышение КПД на высоких скоростях, улучшение топливной экономичности. Недостатки: может вызывать рывки при переключении на высоких скоростях. |
| Соленоиды и гидравлический блок управления | Управление работой гидротрансформатора и планетарного механизма, выбор передаточного числа | Преимущества: автоматическое переключение передач, адаптация к стилю вождения. Недостатки: сложность системы, потенциальные проблемы с электроникой. |
| Масляный насос | Обеспечивает циркуляцию масла в системе | Преимущества: смазка и охлаждение компонентов коробки передач. Недостатки: потребление мощности. |
Интересные факты
Вот несколько увлекательных фактов о гидромеханических трансмиссиях:
Читайте также:
- Слияние механики и гидравлики: Гидромеханическая трансмиссия объединяет в себе как механические, так и гидравлические компоненты. Она применяет гидротрансформатор для передачи крутящего момента от двигателя к трансмиссии, что позволяет осуществлять плавное изменение передаточных чисел без резких переключений.
- Плавность переключений: Одним из ключевых достоинств гидромеханических трансмиссий является их способность обеспечивать мягкое и бесшумное переключение передач. Это достигается благодаря использованию жидкости для передачи силы, что значительно снижает удары и рывки, присущие механическим трансмиссиям.
- Эффективность и экономия топлива: Современные гидромеханические трансмиссии, такие как вариаторы и автоматические коробки с несколькими передачами, способны существенно повысить топливную эффективность автомобилей. Они оптимизируют работу двигателя, поддерживая его в наиболее эффективном диапазоне оборотов, что способствует снижению расхода топлива и уменьшению выбросов.
Функции гидротрансформатора
Гидравлический трансформатор — это усовершенствованная версия гидромуфты. В отличие от обычной муфты, которая просто передает вращение, в автоматических коробках передач (АКПП) он также увеличивает крутящий момент. Этот агрегат выполняет несколько ключевых функций, включая демпфирование во время вращения. При постоянной разнице в скорости вращения возникают потери, что может привести к блокировке и передаче вращающего момента через демпфирующие пружины. Блокировочная муфта также снижает расход топлива. Однако стоит отметить и некоторые негативные аспекты гидромеханической трансмиссии.
Важно! При блокировке может повышаться давление на критически важные элементы двигателя и трансмиссии. Фрикционные детали изнашиваются быстрее, а в масло попадают частицы, образующиеся в результате трения. Это ухудшает ходовые качества и делает переключение передач менее плавным. Владельцам автомобилей следует беречь коробку передач во время ускорения или торможения.

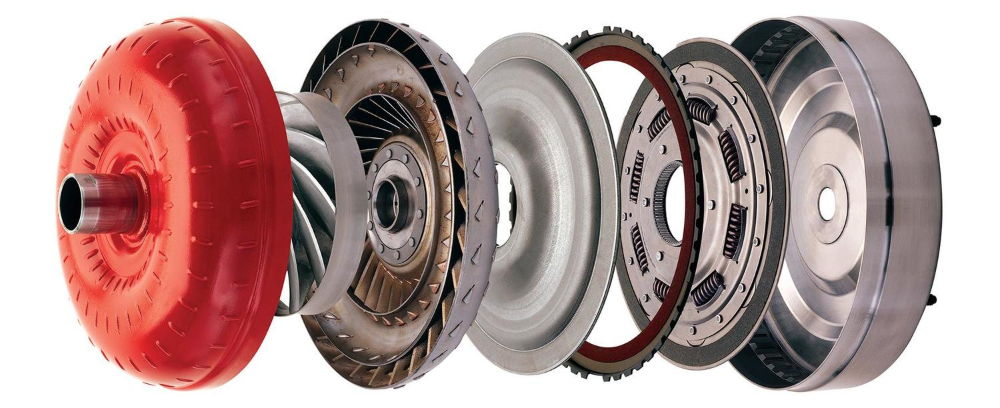

Устройство гидротрансформатора
Чтобы понять, что собой представляет гидромеханическая передача, стоит внимательно рассмотреть ее конструкцию. Основными элементами системы являются гидротрансформатор, механическая коробка передач и управляющие механизмы. Гидротрансформатор выступает в роли ключевого компонента и выполняет функции, аналогичные сцеплению.
При анализе конструкции этого устройства можно заметить, что оно состоит из трех колес, имеющих особую форму. Первое колесо называется насосным, и его задача заключается в обеспечении связи между гидравлическим узлом и двигателем. Второе колесо – турбинное, оно соединяет систему с первичным валом коробки передач. Третье колесо – реакторное, его роль заключается в увеличении крутящего момента. Все три элемента заключены в специальный корпус, внутреннее пространство которого на три четверти заполнено смазочным материалом.
Крутящий момент от двигателя поступает на насосную часть, которая, благодаря вращению, направляет смазочный материал на турбинное колесо, что позволяет передать усилие на первичный вал. В зависимости от нагрузки гидротрансформатор автоматически изменяет момент силы, который, в свою очередь, передается на механические узлы и переключается с помощью фрикционных элементов. Давление жидкости, проходящей от напорного диска к турбине, также регулируется в автоматическом режиме.
Планетарная коробка передач
В автоматической трансмиссии чаще всего используется планетарная коробка передач. Несмотря на простоту конструкции, она эффективно регулирует крутящий момент и направляет его к солнечной шестерне. В планетарном механизме находятся шестерни-сателлиты, которые могут свободно вращаться и соединены с валом через специальное водило. Когда шестерня тормозится, крутящий момент передается через водило; при освобождении шестерни сателлиты начинают передавать крутящий момент на нее.
Чтобы понять работу гидромеханической коробки передач, достаточно изучить ее конструкцию. Планетарная коробка передач — это комбинированная система, где сателлиты вращаются вокруг центральной шестерни, как планеты в солнечной системе. Использование таких компонентов в автоматической трансмиссии связано с их легкостью в изменении передаточного отношения. Для этого достаточно остановить одну деталь механизма или соединить несколько элементов с помощью фрикционной муфты.
Электронная часть гидромеханической АКПП
Современные автоматические трансмиссии теперь оборудованы электронным управлением, что позволяет достигать заданных моментов с гораздо большей точностью. Если в старых моделях погрешность составляла 6-8%, то коробки передач с электронным управлением обеспечивают точность до 1%. Благодаря новым возможностям, исходя из скорости и нагрузки на двигатель, компьютер способен определить массу автомобиля и внести необходимые корректировки. Основными элементами электронной системы управления являются управляющий рычаг и электронный блок. В эту систему также входят несколько подсистем, таких как:
- Подсистема ручного управления.
- Система, генерирующая управляющие сигналы.
- Элементы, обеспечивающие функционирование.
- Автоматическая защита.
- Измерительные устройства.
- Исполнительная система.
Плюсы и минусы гидромеханики
Автомобили с автоматической коробкой передач (АКПП) обеспечивают безопасное и комфортное вождение, позволяя водителям сосредоточиться на дороге. Это особенно важно для начинающих водителей, которым сложно управлять механической трансмиссией.
Важно! Если ученик автошколы обучается на автомобиле с АКПП, он не сможет управлять транспортным средством с механической коробкой, так как в его водительском удостоверении будет соответствующая отметка.
Преимущества автоматической коробки передач:
- Нет необходимости вручную переключать передачи.
- Плавная подача мощности и комфортное переключение скоростей.
- Электронные системы контролируют старт, предотвращая глохновение двигателя.
Недостатки АКПП включают высокую стоимость обслуживания и строгие требования к эксплуатации. Также невозможно завести автомобиль с «толкача» при разряженном аккумуляторе.
Гидромеханическая трансмиссия подходит автовладельцам, ценящим комфорт и не ограниченным в финансах. При правильном управлении и обслуживании автомобиль с АКПП становится более надежным и безопасным.
Обслуживание и диагностика гидромеханической коробки передач
Первым этапом обслуживания гидромеханической коробки передач (ГМП) является регулярная замена трансмиссионного масла. Это масло выполняет несколько важных функций: оно смазывает детали, охлаждает их и передает гидравлическое давление. Со временем свойства масла ухудшаются, что может привести к перегреву и износу элементов. Рекомендуется внимательно следить за состоянием масла и производить его замену в соответствии с рекомендациями автопроизводителя, обычно каждые 30 000 – 60 000 километров пробега.
Помимо замены масла, важно также контролировать уровень жидкости в коробке передач. Низкий уровень масла может вызвать недостаточную смазку и перегрев, что, в свою очередь, может привести к серьезным повреждениям. Для проверки уровня жидкости следует использовать щуп, который обычно располагается в моторном отсеке или рядом с коробкой передач. Уровень масла должен находиться между отметками «MIN» и «MAX» на щупе.
Диагностика гидромеханической коробки передач включает как визуальный осмотр, так и использование специализированного оборудования. Визуальный осмотр помогает выявить утечки масла, повреждения корпуса коробки и состояние шлангов. При обнаружении утечек их следует устранить незамедлительно, так как это может вызвать серьезные проблемы в работе трансмиссии.
Современные автомобили часто оборудованы бортовыми системами диагностики, которые могут помочь в выявлении неисправностей ГМП. Эти системы способны считывать коды ошибок и предоставлять информацию о состоянии различных датчиков и компонентов коробки передач. Если возникают проблемы с переключением передач, скольжением или другими аномалиями, рекомендуется провести диагностику с использованием сканера OBD-II, который может предоставить более детальную информацию о состоянии трансмиссии.
Также стоит обратить внимание на поведение автомобиля во время движения. Если вы заметили, что коробка передач начинает «прыгать» между передачами, возникают задержки при переключении или слышны посторонние звуки, это может указывать на неисправность. В таких случаях целесообразно обратиться к специалистам для более глубокой диагностики и ремонта.
-
Читайте также:
В заключение, регулярное обслуживание и диагностика гидромеханической коробки передач являются важными аспектами для обеспечения ее надежной работы. Следуя рекомендациям по замене масла, проверке уровня жидкости и проведению диагностики, владельцы автомобилей могут значительно продлить срок службы своей трансмиссии и избежать дорогостоящих ремонтов в будущем.
Сравнение гидромеханической коробки передач с другими типами трансмиссий
Гидромеханическая коробка передач (ГМП) представляет собой уникальное сочетание гидравлической и механической трансмиссий, что позволяет ей сочетать преимущества обеих технологий. В отличие от традиционных механических коробок передач, которые требуют от водителя постоянного управления сцеплением и переключения передач, ГМП обеспечивает более плавный и комфортный процесс передачи мощности от двигателя к колесам.
Сравнивая ГМП с другими типами трансмиссий, такими как механические и автоматические коробки передач, можно выделить несколько ключевых аспектов.
1. Принцип работы: Механические коробки передач работают на основе зубчатых передач, которые требуют от водителя ручного переключения. Автоматические трансмиссии, в свою очередь, используют гидравлические системы для автоматического переключения передач, но зачастую они менее эффективны в плане передачи мощности. Гидромеханическая коробка передач сочетает в себе элементы обоих типов, что позволяет ей обеспечивать как автоматическое, так и ручное управление, в зависимости от предпочтений водителя.
2. Эффективность: Гидромеханические коробки передач обычно более эффективны, чем традиционные автоматические трансмиссии, благодаря использованию гидротрансформаторов, которые минимизируют потери мощности. Это делает их более экономичными и позволяет автомобилям с ГМП достигать лучших показателей расхода топлива по сравнению с обычными автоматами.
3. Плавность хода: Гидромеханические коробки передач обеспечивают более плавный переход между передачами, что особенно важно при движении в городских условиях или в пробках. В отличие от механических коробок, где переключение может быть резким и вызывать толчки, ГМП обеспечивает почти незаметное изменение передачи.
4. Устойчивость к перегреву: Гидромеханические трансмиссии, как правило, лучше справляются с перегревом, чем механические коробки, благодаря наличию системы охлаждения, которая поддерживает оптимальную рабочую температуру. Это делает их более надежными в условиях интенсивной эксплуатации.
5. Обслуживание: Механические коробки передач требуют регулярного обслуживания, включая замену масла и проверку состояния сцепления. Автоматические трансмиссии также нуждаются в обслуживании, но гидромеханические коробки, как правило, имеют более длительный срок службы и требуют меньше внимания, что делает их более удобными для владельцев автомобилей.
Таким образом, гидромеханическая коробка передач представляет собой оптимальное решение для тех, кто ищет баланс между комфортом, эффективностью и надежностью. Сравнение с другими типами трансмиссий показывает, что ГМП обладает значительными преимуществами, что делает её все более популярной в современных автомобилях.
-
Читайте также:
Вопрос-ответ
Как работает гидромеханическая коробка передач?
Гидромеханическая передача содержит гидродинамический трансформатор, механические передачи и систему управления автоматическим переключением передач. При механической трансмиссии поток мощности от двигателя к колесам автомобиля идет через шестерни, т. е. через жесткую механическую связь.
Гидростатическая трансмиссия недостатки?
Минусы гидростатической трансмиссии: высокая стоимость, высокая чувствительность к качеству масла, высокие требования к сервисному персоналу и оборудованию, неремонтопригодность в полевых условиях.
Советы
СОВЕТ №1
Изучите основы работы гидромеханической коробки передач, чтобы лучше понимать, как она управляет передачей мощности от двигателя к колесам. Это поможет вам более осознанно подходить к обслуживанию и эксплуатации автомобиля.
СОВЕТ №2
Регулярно проверяйте уровень и состояние трансмиссионной жидкости. Гидромеханическая коробка передач требует качественной жидкости для правильной работы, поэтому следите за её состоянием и меняйте по рекомендациям производителя.
СОВЕТ №3
Обратите внимание на признаки неисправностей, такие как задержки при переключении передач, шумы или вибрации. Раннее выявление проблем может помочь избежать более серьезных поломок и дорогостоящего ремонта.
СОВЕТ №4
При выборе автомобиля с гидромеханической коробкой передач, ознакомьтесь с отзывами владельцев и рейтингами надежности. Это поможет вам сделать более информированный выбор и избежать потенциальных проблем в будущем.
