Датчик коленвала киа рио 3 где расположен

Ошибка P0335. Замена датчика коленвала.

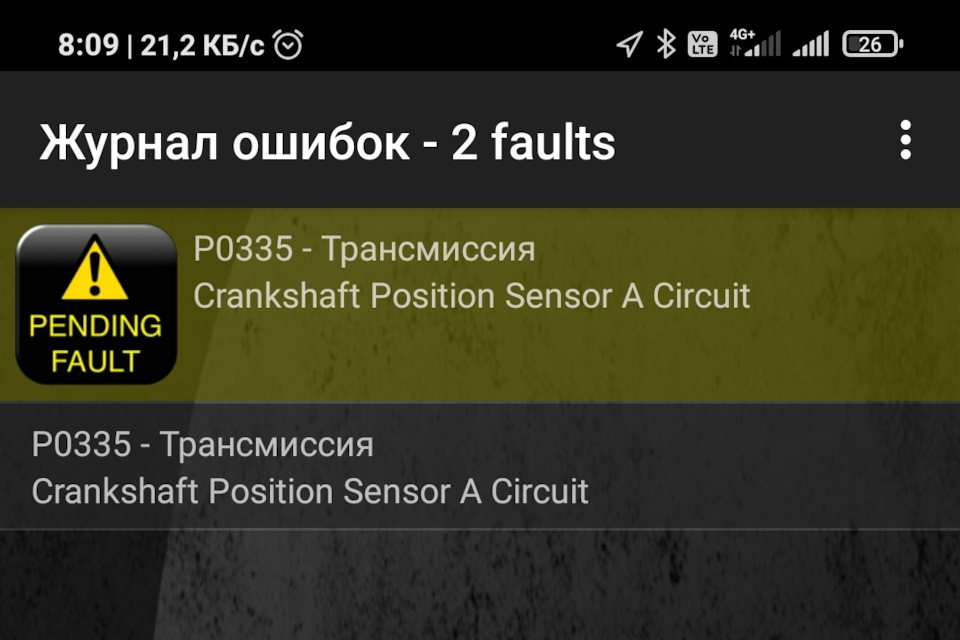

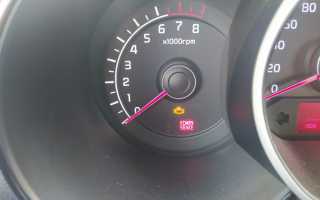

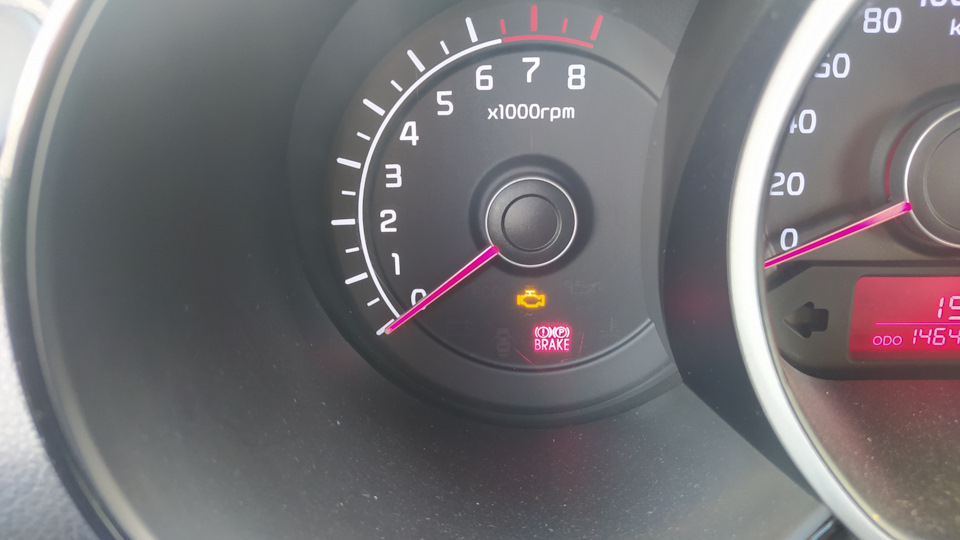

Читаю ошибки, выходит P0335. Залажу в интернет, читаю и понимаю что проблема с датчиком коленвала. С горем пополам доезжаю до работы.

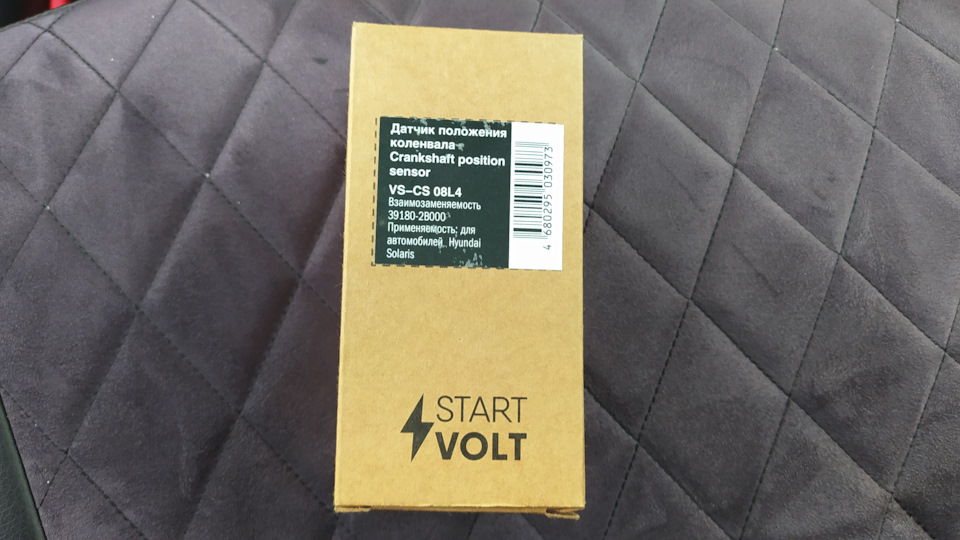

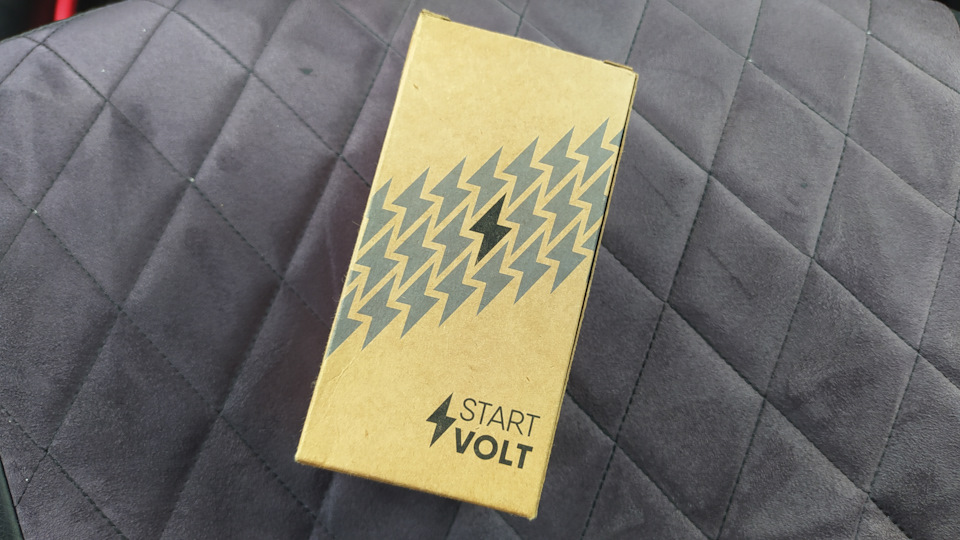

В обеденный перерыв едем с приятелем на его машине по магазинам. Оригинал стоит 2900руб., жаба сразу же задушила. Продавец предлагает аналог от фирмы START VOLT. Читаю отзывы в интернете, первоначальные отзывы хорошие, оценка 4,5 из 5. Решаюсь взять его. Его номер VSCS08L4. Кто ни будь ставил его? Как служит?

Приезжаем к машине. Решил заменить сразу, а то вдруг после работы придется уехать с приятелем. Времени мало. Замену произвел без лишнего снятия чего либо. Если снять защиту картера, то замену произвести было бы легче, так как после снятия датчика сверху не видно его отверстие. Приходится потом искать на ощупь. Для снятия датчика пригодился только ключ на 10 и руки.

Состояние нового Вот и старый alt=»Фото в бортжурнале KIA Rio (3G)» /> Весь в каком-то налете, нагаре

Замена датчиков KIA Rio 3

Моменты затяжки см. тут Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).

Датчик положения коленчатого вала установлен в задней части блока цилиндров. При возникновении неисправности в цепи датчика двигатель перестает работать, электронный блок управления двигателем заносит в память код неисправности и включает сигнализатор в комбинации приборов. 8 этом случае проверьте датчик и зубчатый венец на отсутствие повреждений зубьев, биения или других дефектов. Необходимый инструмент: торцовая головка «на 8», отвертка с плоским лезвием. 1) Отцепите провод от «минусовой» клеммы аккумулятора. 2) Снимите защиту картера (если установлена), боковые брызговики двигателя (см. тут).

3) Отожмите фиксатор и разъедините колодки жгута проводов датчика положения коленчатого вала.

4) Отожмите фиксаторы и отсоедините держатель жгута проводов от кронштейна.

5) Открутите крепежный болт датчика..

Датчик положения распределительного вала (датчик фазы) установлен в передней части головки блока цилиндров, При неисправности в цепи датчика электронный блок управления двигателем заносит в память код неисправности и использует обходную программу управления двигателем (без изменения фаз газораспределения). Необходимый инструмент: ключ «на 10». 1) Отцепите провод от «минусовой» клеммы аккумулятора.

2) Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения распределительного вала.

3) Открутите крепежный болт датчика.

Датчик температуры охлаждающей жидкости ввернут в резьбовое отверстие корпуса распределительного патрубка на стенке блока цилиндров двигателя. В случае отказа датчика электронный блок управления двигателем заносит в память код неисправности и использует обходную программу управления двигателем (рассчитывает приблизительное значение температуры охлаждающей жидкости по времени работы двигателя и массовому расходу воздуха). Необходимый инструмент: торцовая головка «на 19», тестер, термометр. 1) Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2) Слейте жидкость из системы охлаждения двигателя (см. тут).

3) Сжав фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

4) Открутите датчик.

Датчик положения дроссельной заслонки представляет собой переменный резистор, который соединен с осью дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому электронный блок управления определяет степень открытия дроссельной заслонки. Его заменяют в сборе с дроссельным узлом (см. тут).

Управляющий датчик концентрации кислорода установлен в катколлекторе. Необходимый инструмент: специальная торцовая головка «на 22» с вырезом для жгута проводов. 1) Отцепите провод от «минусовой» клеммы аккумулятора.

2) Отожмите фиксатор колодки жгута проводов и разъедините колодки жгута проводов управляющего датчика концентрации кислорода.

3) Открутите управляющий датчик концентрации кислорода.

Таким же образом замените диагностический датчик концентрации кислорода, установленный в сильфоне.

Датчик детонации установлен на стенке блока цилиндров (в его верхней части) в зоне между 2-м и 3-м цилиндрами. При отказе датчика электронный блок управления двигателем заносит в память код неисправности и использует обходную программу управления двигателем (с уменьшенным углом опережения зажигания для исключения детонации). Необходимый инструмент: ключ «на 13». 1) Отцепите провод от «минусовой» клеммы аккумулятора.

2) Отожмите фиксатор и разъедините ко лодки проводов датчика детонации.

3) Извлеките держатель проводов датчика детонации из кронштейна.

4) Открутите крепежный болта датчика

Датчик абсолютного давления во впускной трубе установлен на впускной трубе. Он фиксирует изменение давления (разрежения) во впускной трубе в зависимости от нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания 5 В и обрабатывает сигналы датчика, поступающие по цепи передачи сигнала. В зависимости от сигнала датчика электронный блок управления рассчитывает количество воздуха, поступающего в двигатель. Необходимый инструмент: крестообразная отвертка 1) Отцепите провод от «минусовой» клеммы аккумулятора. 2) Отведите дроссельный узел в сторону, не отсоединяя шланги системы охлаждения (см. тут).

3) Отожмите фиксатор и отсоедините колодку жгута проводов от датчика.

4) Открутите крепежный винт датчика.

Датчик скорости автомобиля (автомобиль с МКП) установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на ЭБУ прямоугольные импульсы напряжения* частота которых пропорциональна частоте вращения ведущих колес. Необходимый инструмент: торцовая головка «на 10». 1) Отцепите провод от «минусовой» клеммы аккумулятора.

2) Нажмите на скобу фиксатора колодки жгута проводов.

3) . и отсоедините колодку от датчика скорости.

4) Открутите крепежный болт.

Для замены электромагнитного клапана системы изменения фаз ГРМ выполните следующие операции. Необходимый инструмент: торцовая головка «на 10».

1) Сожмите фиксатор.

2) отсоедините колодку с проводов от клапана системы изменения фаз ГРМ

3) Открутите крепежный болт.

Датчик коленвала автомобиля Киа Рио

Датчик коленвала используется на машинах, где присутствует электронная система, которая управляет работой двигателя. Датчик коленвала Киа Рио 3 позволяет определить положение коленчатого вала и уловить момент, когда цилиндры находятся в верхней мертвой точке. Именно в этот момент времени он передает данные на электронный блок управления и с помощью полученной информации, ЭБУ обеспечивает подачу топлива. Благодаря данным, электронный блок управления определяет положение и скорость вращения коленчатого вала.

Главные фукнциии коленвала Киа Рио:

• Обеспечение подачи топлива в определенное время;
• Контроль угла опережения зажигания;
• Контроль угла поворот распредвала;
• Контроль объема поступающего топлива.

При не правильном функционировании датчика двигатель внутреннего сгорания начинает некорректно работать. Самые частые проявления нестабильной работы двигателя, — когда мотор начинает троить. Неправильно настроенное зажигание не позволит мотору своевременно произвести запуск, поэтому он может запускаться с осложнениями, либо не запуститься в принципе. Если же мотор запущен, то в камерах может не отрабатываться полностью топливная смесь, и из-за этого наблюдаться увеличенный расход бензина, а также при разгоне ДВС будет плохо набирать обороты.

Располагается ДПКВ недалеко от шкива генератора и маховика. К нему легко подобраться и такое расположение позволяет без особого труда произвести замену самостоятельно. Визуально он отличается шлангом, длиной в 50–70 сантиметров. При установке нового устройства, необходимо отрегулировать зазоры от стержня до синхронизирующего диска. Для этого используются специальные шайбы, размер зазоров выставляется в соответствии с техническими характеристиками транспортного средства.

Поломку данного устройства можно определить только с помощью компьютерной диагностики автомобиля. Но при первичных признаках нестабильной работы двигателя внутреннего сгорания, либо затрудненном запуске машины или же повышенном расходе топлива, рекомендуется сразу же обратиться в автосервис для выявления неисправностей. Ремонт ДПКВ не рекомендуется производить, так как устройство можно приобрести в пределах 500 рублей и заменить его самостоятельно. Примерный срок эксплуатации датчика до момента его поломки составляет 80–100 тысяч километров пробега.

Датчики Киа Рио — температуры, коленвала, распредвала, скорости

КИА

Датчик коленвала на Киа Рио 3: за что отвечает, где расположен, артикулы

За что отвечает контролер данных:

• Синхронизация фазы впрыска топлива;
• Обеспечение заряда для воспламенения топлива в камере сгорания.

Момент подачи топливной смеси в камеру сгорания зависит от функциональности контроллера.

В процессе прохождения зубцов за пределы ДПКВ последний считывает количество, отправляет полученные данные в ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

Угол наклона зуба 8 градусов. Последние два зуба отсутствуют, чтобы можно было центрировать шкив коленчатого вала в ВМТ.

Где находится контроллер: под крышкой выпускного коллектора в моторном отсеке. Доступ к оборудованию для профилактического обслуживания снизу машины, а также через верх моторного отсека.

На заметку водителю . Установите оригинальные детали с заводскими каталожными номерами. Не покупайте экономичные аналоги сомнительного происхождения. Покупателя следует известить, когда деталь стоит вдвое дешевле аналога.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя затруднен;
• Минимум нестабилен;
• Внезапное падение мощности силового агрегата;
• Детонация при работе;
• Пассивная динамика разгона;
• Повышенный расход топлива;
• При движении под уклон вы систематически переключаетесь на более низкий диапазон передач.

Симптомы также являются признаками других проблем. Проведите комплексную диагностику с использованием цифрового оборудования для объективности данных.

Наименование / позиция в каталоге Цена в рублях

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 870 Ом;
• Индуктивность обмотки: 280 МГц;
• Минимальная амплитуда напряжения датчика: 0,35В;
• Максимальная амплитуда напряжения датчика: 223В;
• Размеры: 32x47x74 мм;
• Вес: 59 грамм.

Пошаговая инструкция по самостоятельной диагностике

Мы используем ДПКВ для управления контроллером.

• Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Отключить;
• Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый параметр 850 — 900 Ом. Превышение или недооценка указывает на неисправность.
• Принимаем решение о замене, установке нового оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без профилактики;
• производственные дефекты;
• механические повреждения третьих лиц;
• попасть в контроллер песка, грязи, металлической стружки;
• поломка датчика зубьями коленвала;
• повреждение ДПКВ при ремонтных работах;
• короткое замыкание в бортовой цепи.

Датчик коленвала КИА Рио 2012-2013

Датчик положения коленчатого вала (CKPS) — один из основных датчиков, от правильной работы которого зависит работоспособность двигателя Киа Рио. При разрыве электрической цепи этого датчика или выходе из строя самого датчика автомобиль просто не заводится, так как не будет подавать топливо.

Датчик находится в блоке и в коробке передач. В отличие от датчика температуры, датчик коленчатого вала Kia Rio вырабатывает переменный ток, который сообщает ЭБУ положение коленчатого вала. Проверить работоспособность этого датчика можно только с помощью специализированных приборов, поэтому при подозрении на неисправность проще всего его заменить.

Ошибки датчика коленчатого вала:

• P0385 Неисправность цепи датчика положения коленчатого вала B
• P0386 Неправильный показатель B датчика положения коленвала
• P1336 Датчик положения коленчатого вала (CKP) не считывается
• P1374 Изменение частоты датчика положения коленчатого вала (CKP)
• P0387 Низкий уровень сигнала датчика положения коленчатого вала B
• P0388 Датчик высокого положения коленчатого вала B
• P0389 Неисправность датчика положения коленчатого вала B
• P0335 Неисправность цепи датчика положения коленчатого вала
• P0336 Неправильный индикатор датчика положения коленчатого вала
• P0337 Низкий уровень сигнала датчика положения коленчатого вала А
• P0338 Высокий уровень сигнала датчика положения коленчатого вала А
• P0339 Неисправность датчика положения коленчатого вала А

Имейте в виду, что большинство ошибок будет связано с обрывом цепи датчика или его неисправностью.

Характеристики и диагностика сенсора

Датчик коленвала, устанавливаемый на корейские автомобили Kia Rio 3 поколения, имеет следующие технические характеристики:

• нижний предел напряжения — 0,35 В;
• верхний предел напряжения — 223 В;
• размеры в мм — 32 * 47 * 74;
• индуктивность обмотки — 280 МГц;
• сопротивление — от 850 до 900 Ом;
• вес — 59 г.

Как можно диагностировать ДПКВ Киа Рио 3? Алгоритм действий следующий:

• Капюшон открывается.
• Есть колодка с разводкой, которая находится под выпускным коллектором. Блок отсоединен.
• Щупами тестера подключаемся к датчику коленвала в режиме измерения сопротивления. Показание должно быть в пределах указанного выше диапазона. Если значение меньше 850 Ом или больше 900 Ом, устройство неисправно.

Замена требуется, если осмотр показал, что датчик неисправен.

Датчик давления масла

Давление масла необходимо для правильной работы двигателя и смазки трущихся деталей, таких как коленчатый вал, распределительный вал и т.д. Если давление масла снизится, смазка не потечет к валам, что приведет к их задирам и поломке. Для контроля давления масла автомобильные инженеры придумали специальный датчик, информирующий водителя о падении давления масла в двигателе внутреннего сгорания. Об падении давления масла сигнализирует специальный красный индикатор уровня масла на приборной панели. Загорается при включении зажигания и гаснет после запуска двигателя.

Расположение

Датчик давления масла Киа Рио находится рядом с масляным фильтром.

Признаки неисправности:

• Контрольная лампа давления масла не работает;
• Контрольная лампа давления масла горит постоянно;

Как самостоятельно заменить датчик коленвала на автомобиле Киа Рио 3

Процесс замены довольно простой, задача под силу каждому автомобилисту. Интервал времени 15 минут, с инструментами, запчастью.

Необходимые материалы, инструменты:

• ключ на «10», головка, ручка, отвертка шлицевая;
• тряпки, дополнительное освещение по необходимости;
• новый контроллер.

Пошаговая инструкция по замене своими руками:

• устанавливаем машину на смотровой канал, фиксируем колеса клиньями, вынимаем стояночный тормоз;
• под выпускным коллектором находим колодку с проводами, отключаем клеммы;
• откручиваем болт «10» — защелка датчика на корпусе;
• снимаем контроллер, проводим поиск неисправностей, чистим, очищаем сиденье от пыли и остатков грязи;
• вставить новый датчик, вкрутить, смонтировать конструкцию в обратном порядке.

Замена своими руками завершена.
