Неисправности автосигнализации StarLine при открытии/закрытии дверей

Некорректная работа закрытие/открытие дверей составляет основную часть проблем с автомобильными сигнализациями. Причем, если на автомобилях в простейших комплектациях это ожидаемо, так как приходится собирать центральный замок с ноля и настраивать все привода (зачастую – сомнительного качества), то и на современных машинах с CAN-шиной установщик не застрахован от возникновения проблем в последующем. Зная типовые проблемы, возникающие с центральным замком, владелец машины может исправить все и сам.

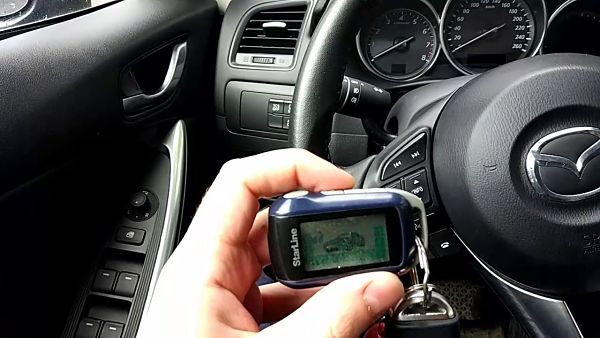

Проблемы с брелоком

Сразу проверьте, работает ли связь с брелком – при постановке или снятии с охраны индикация на экране меняется соответственно выполненной операции независимо от того, сработали ли замки дверей. Если сигнализация не распознает команды с брелка, то обратитесь к опубликованной нами статье о механических проблемах с брелками StarLine, возможно, потребуется ремонт или замена брелока.

Проблемы с центральным замком у сигнализаций StarLine при управлении с брелока

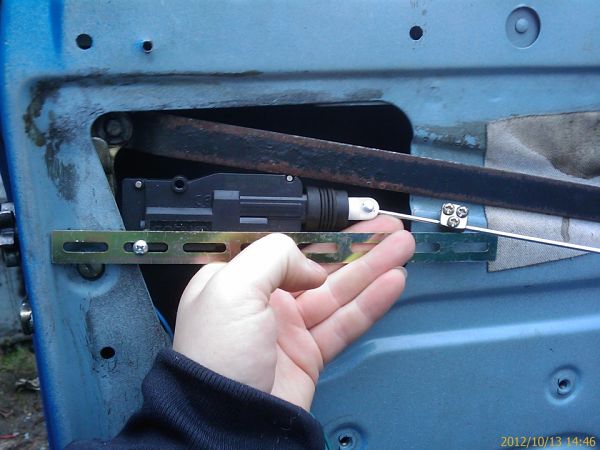

Центральный замок с прямым управлением актуаторами

Если сигнализация распознает команды с брелка, значит не срабатывает центральный замок. Классическая установка на старые или дешевые машины – это прямое силовое управление актуаторами, которые устанавливаются вместе с сигнализацией и управляются встроенными в нее силовыми реле. Каждый такой актуатор – это компактный электромотор, связанный шестерней с зубчатой рейкой. В зависимости от направления тока в обмотке двигателя рейка перемещается в том или ином направлении, толкает или тянет тягу кнопки блокировки дверей.

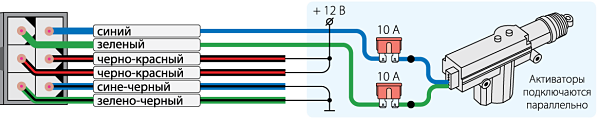

Для управления актуаторами центрального замка используются два реле с нормально замкнутыми и нормально разомкнутыми контактами. В состоянии покоя оба вывода электромотора нормально замкнутыми контактами замкнуты на массу, ток не течет, сама проводка безопасна, так как не под напряжением. Когда сигнализация подает импульс на открытие или закрытие двери, одно из двух реле перебрасывает общий контакт на нормально разомкнутый, соединенный с постоянным плюсом через предохранитель. Так как на каждом реле предохранитель в цепи «плюса» свой, при повреждении проводки (обычно в местах протяжки через стойки в дверь) возникает одна из двух типичных неисправностей:

1. Провод перебит: одна из дверей не открывается и не закрывается, остальные работают нормально. Чаще страдает проводка, идущая в водительскую дверь – здесь вероятность перелома по изгибу или перебития стеклоподъемником неправильно проложенного провода наиболее велика.
2. Провод закорочен на массу (об острую кромку, механизмом стеклоподъемника и так далее) – как только подается команда на открытие или закрытие, в цепи этого провода выбивает предохранитель. При этом вторая цепь работает штатно, так как для нее на поврежденном проводе все равно нужна масса независимо от того, откуда она получена – с контактов реле или через прямой контакт провода с массой. То есть, если внезапно двери перестали работать в одну сторону,например, не открываются, но работают в другую, закрываются, то необходимо проверять проводку, затем менять 15-амперный предохранитель в жгуте 6-контактного силового разъема центрального замка, подключенного к сигнализации. В некоторых случаях один из предохранителей вылетает и без повреждений проводки, если движение актуатора затруднено (замерзание замков зимой), так как ток, потребляемый заторможенным двигателем, выше, чем при его работе.

Штатный центральный замок без кнопки блокировки дверей

Если в автомобиле присутствует штатный центральный замок, но в салоне нет кнопки ручной блокировки/разблокировки дверей, то управляющим элементом служит актюатор (или, как часто бывает в корейских автомобилях, выключатель) внутри водительской двери.

В варианте с полноценным актуатором большинство установщиков полностью разрывают цепи, соединяющие его обмотку с штатным блоком центрального замка, и запитывают ее от встроенных реле сигнализации. Проблемы с новой проводкой (обрывы, замыкания) имеют те же симптомы, что и в предыдущем разделе. А вот если дверной замок водителя отрабатывает команды с брелока нормально, а остальные двери не открываются/закрываются, то проблема скрывается в контактной группе дверного актуатора (дополнительная группа из двух или трех проводов). Актуатор потребует замены.

Если же дверь водителя лишена актуатора, то при монтаже сигнализации Старлайн его приходится устанавливать дополнительно. Диагностика проблем не меняет принципа – если ЦЗ отрабатывает только в одну сторону, замкнут на массу один из силовых проводов, при отсутствии реакции центрального замка и на открытие, и на закрытие, тогда два варианта:

1. Либо есть обрыв.
2. Либо неисправен штатный выключатель в дверном замке.

Видео: Сигнализация не открывает двери сигнализация старлайн

Штатный центральный замок с кнопкой блокировки дверей

Часто в салоне автомобиля, имеющего штатный ЦЗ, устанавливается кнопка, которой водитель принудительно отпирает и запирает двери. В этом случае при установке сигнализации Старлайн реализуется слаботочное управление центральным замком, гораздо более безопасное в плане коротких замыканий – управление ведется замыканием сигнальной проводки на массу через встроенный в блок управления центральным замком автомобиля токоограничительный резистор.

В первом варианте кнопка блокировки имеет три контакта :

• один общий;
• второй управляет открытием замков;
• третий открытием.

Соответственно подключаются и встроенные в центральный блок сигнализации реле – одно имитирует нажатие «открыть замки», второе – «закрыть замки».

Если на на команды с брелка Старлайн двери не закрываются и не открываются, то это указывает на проблемы соединения с массой общего провода встроенных реле сигнализации — окислившаяся скрутка, обрыв провода. Если же окисление или обрыв появились в точке подключения одного из сигнальных проводов, то центральный замок будет только либо открывать, либо закрывать двери.

Во втором варианте кнопка блокировки дверей работает импульсно, то есть «висит» лишь на одном сигнальном проводе, одно нажатие запирает двери, следующее их отпирает и так далее по кругу. Грубой ошибкой установщика при монтаже в таком случае становится «запараллеливание» реле отпирания и запирания, встроенных в сигнализацию, так как отсутствие контроля за реальным состоянием дверей способно привести к «отзеркаливанию» алгоритма.

Например, это происходит из-за одной особенности сигнализаций StarLine – если попытаться поставить автомобиль на охрану с открытой дверью, то сигнализация подаст импульс запирания и повторит его, как только дверь захлопнется. Но при неправильном монтаже сигнализации к импульсной кнопке центрального замка это приведет к тому, что двери останутся открытыми, а при снятии с охраны, напротив, закроются.

В более современных автомобилях штатные блоки управления центральным замком могут сами отслеживать состояние дверей и, в частности, при открытии водительской автоматически открывать остальные. На подобных системах сигнализация подключается иначе: встроенное реле отпирания имитирует срабатывание концевика водительской двери, встроенное реле запирания имитирует нажатие кнопки блокировки дверей. Отсутствие реакции сигнализации на открытие или закрытие двери с брелка указывает на дефект в подключении конкретной цепи управления: при обрыве штатные цепи продолжат нормально функционировать, при замыкании на массу центральный замок перестанет работать и в штатном режиме.

Управление штатным центральным замком по CAN-шине

При таком механизме управления штатным ЦЗ проблемы с подключением сигнализации Старлайн отсеиваются автоматически: при окислении скруток или обрыве провода недоступны все функции, связанные с CAN-шиной, одновременно. Поэтому, если проблемы наблюдаются именно с работой центрального замка, стоит проверить корректность настройки CAN-модуля сигнализации: при некорректном задании прошивки под конкретную модель автомобиля зачастую работоспособность сигнализации нарушается только в конкретных функциях. Это происходит из-за того, что часть CAN-команд, с помощью которых сигнализация считывает данные о состоянии автомобиля и управляет его электроникой, могут совпадать на многих машинах, а некоторые команды управления будут индивидуальными.

Для начала узнайте корректный номер прошивки для своего автомобиля. Указав в форме поиска на сайте can.starline.ru марку и модель, увидите этот номер в самом начале списка поддерживаемых прошивкой функций. Например, для Ford C-Max нужный номер – 2319. Сразу посмотрите в списке функций, указано ли там управление центральным замком: если оно не поддерживается, то ЦЗ управляется от сигнализации по аналоговым цепям.

Ещё кое-что полезное для Вас:

Затем заново вводим номер прошивки в память CAN-модуля сигнализации. Чтобы не извлекать центральный блок, это проще всего сделать с помощником. Отключив массу аккумулятора, найдите и зажмите сервисную кнопку (Valet) сигнализации. В это время помощник должен одеть клемму обратно, восстановив питание сигнализации.

После того, как сирена подаст 5 звуковых сигналов, нужно отпустить кнопку Valet. Старлайн подаст еще 4 сигнала, подтвердив вход в режим программирования.

Вновь кратко нажмите сервисную кнопку. В ответ сигнализация подаст одиночный сигнал. После этого быстрыми нажатиями кнопки введите первую цифру номера прошивки и сделайте паузу. Как только сигнализация подтвердит ввод, издав ровно столько сигналов, сколько раз нажималась кнопка, тем же способом введите вторую цифру номера, затем третью и четвертую. Главное – не обсчитаться: если случайно нажать кнопку более 9 раз, то сигнализация вернется в основное меню программирования, издав 4 сигнала предупреждения. В этом случае начните все с начала абзаца.

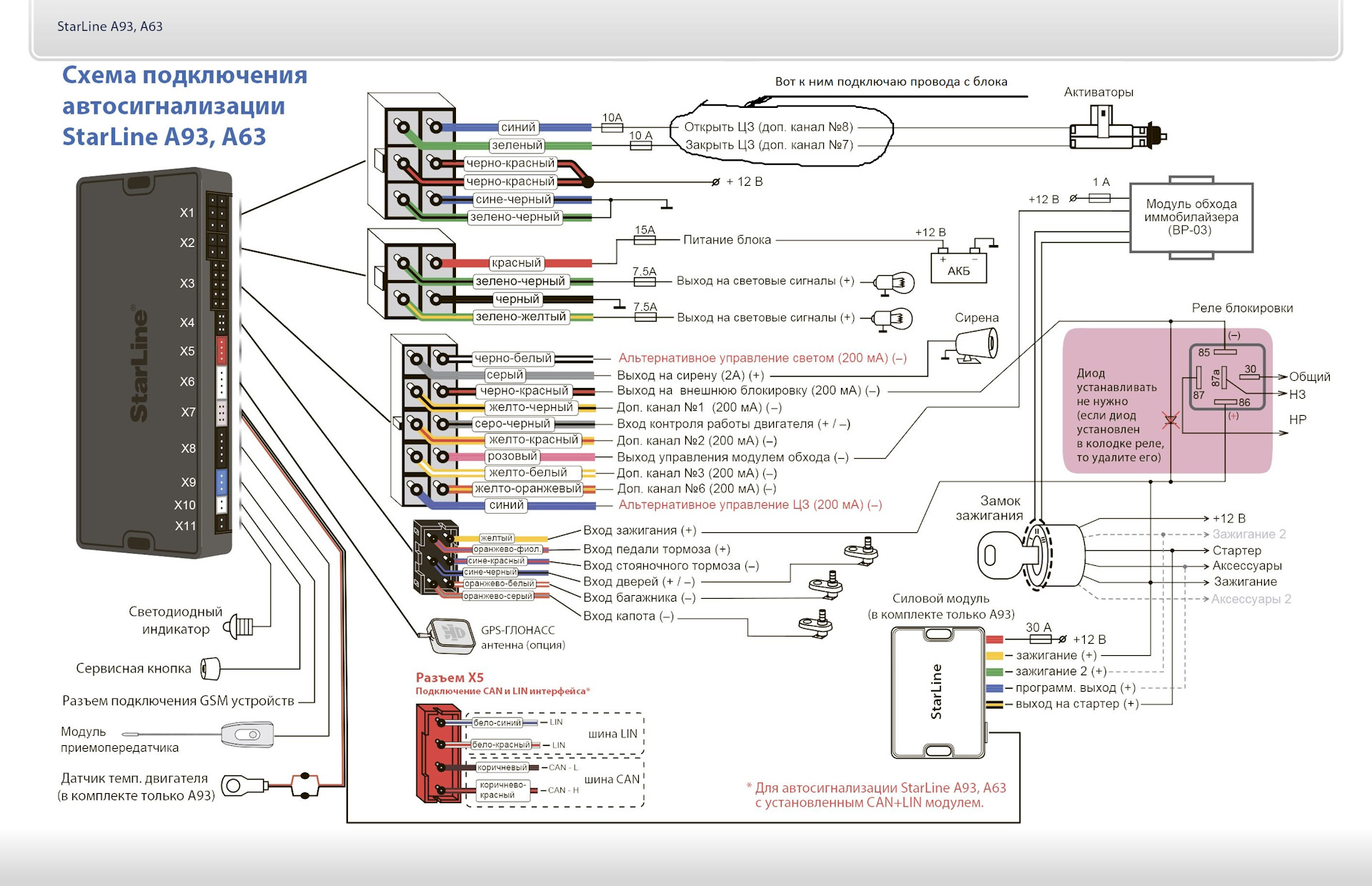

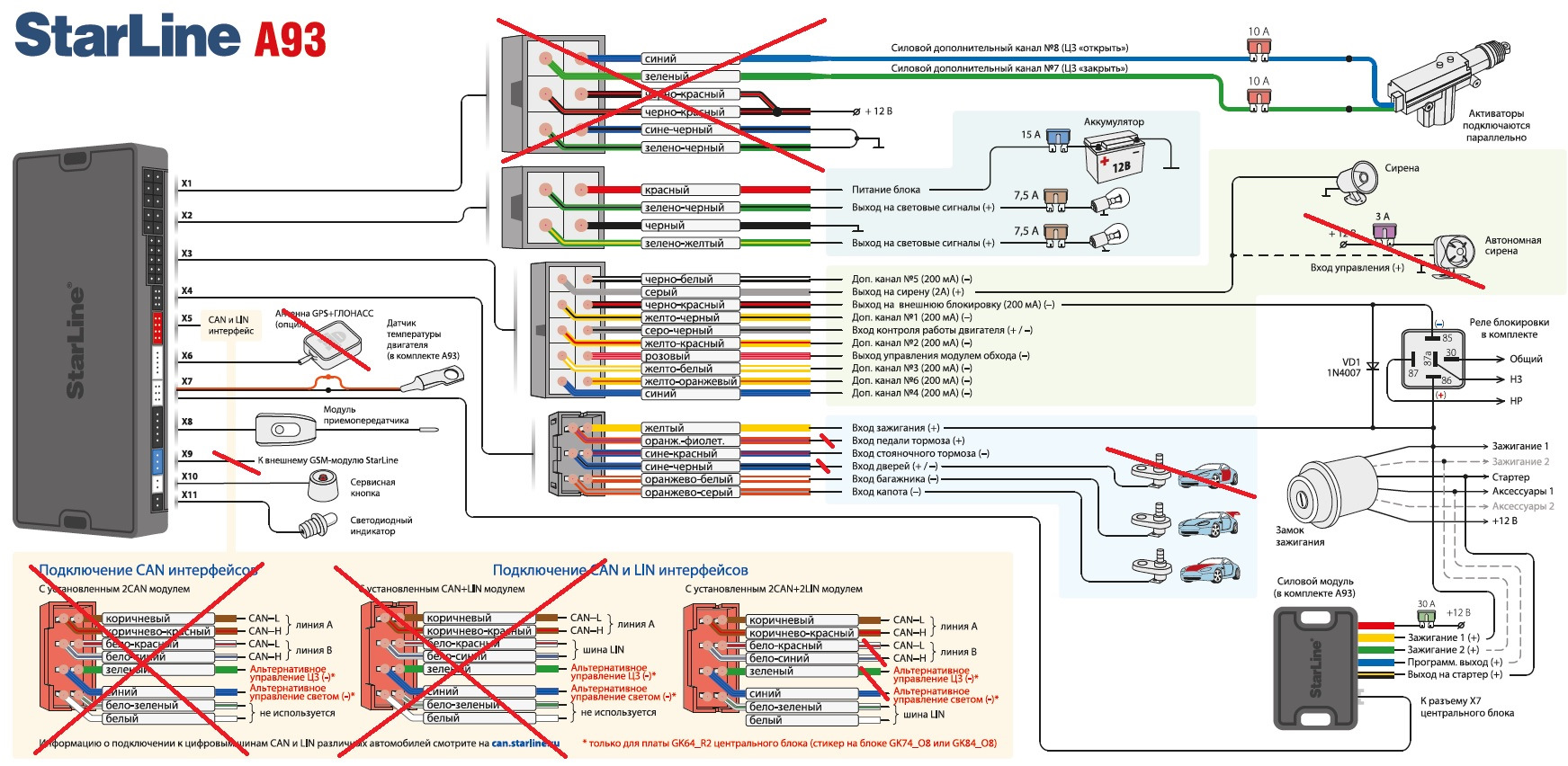

Схема Подключения Старлайн А93

Можно устанавливать такие детали на перегородке, отделяющей салон от мотора. Неважно, чем вы владеете — подержанным транспортом отечественного автопрома или новенькой иномаркой, защита от недоброжелателей нужна и тем, и другим.

Установка Старлайн А93 своими руками F10 — определение типа двигателя бензиновый или дизельный мотор. Установка Старлайн А93 своими руками Я настраивал через компьютер, отключив при этом его от блока сигнализации. Пошаговая установка автосигнализации Starline A93 ( коротко и без воды) Если удастся, принюхайтесь, нет ли посторонних запахов проводки. Так будет их легче скрыть от неопытного угонщика. Можно установить устройство за комбинацией приборов. Общие требования Сигнализация предназначена для установки на автомобили с бортовым питанием 12 Вольт. Сигнализация сразу может сработать и наверняка это сделает. Тогда придется прибегнуть к методу диодной развязки. Еще пользователи отмечают частые сбои в работе коммуникатора, особенно после интенсивной эксплуатации. Starline A63 — Установка сигнализации. Точки подключения на авто Mitsubishi Lancer

Инструкция по эксплуатации

В неё включён только самый необходимый функционал. Благодаря функции гибкого программирования у пользователя есть возможность в больших пределах настраивать значения выходных импульсов и логики работы. Переходник, обеспечивающий подключение датчиков и устройств. В целом отзывы на сигнализацию StarLine A93 в комплектации Есо положительные, но многим пользователям, даже несмотря на вполне демократичный ценник, очень не хватает таких продвинутых функций мониторинга и охраны как GSM- и GPS-систем. Расположение и назначение контактов распиновка основных разъемов приведены ниже Подключение основных цепей Электромонтаж проводки необходимо осуществлять при отключенных разъемах. Его номинал должен составить 30 ампер. Попробуйте произвести пробный запуск. Места укладки проводников лучше размещать вдоль имеющихся в автомобиле кабелей, жгутов, жестких элементов конструкции. Попробуйте произвести пробный запуск. Саморезы и клеммы для монтажа заземления.

Сине-красный подключаем к коричнево-синему в разъеме приборной панели по схеме это ручник. При желании водителю можно установить на устройство ряд дополнительных блоков, включая: Модуль проникновения в транспортное средство без ключа. Установка автосигнализации Старлайн А93 на Ланос своими руками

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков. При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3. Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв. Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой. Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Пожалуйста, прочитайте внимательно!

Перед вопросом выбора сигнализации оказывается любой, кто только приобрёл себе автомобиль.

Если она металлизирована, это может существенно уменьшить дальность действия.

Если все заработает сразу — ищите неисправность шутка электриков. Также можно соединиться непосредственно с аккумуляторной батареей напрямую.

Нужен для подключения к входу дверей. Программа для него есть на официальном сайте Starline can.

FakeHeader

Перед этим необходимо отключить клеммы аккумуляторной батареи. Чтобы настроить дополнительные опции, можно задействовать каналы без монтажа внешних устройств. Попробуйте произвести пробный запуск.

Многие пользователи приобрели версию Есо именно за счёт скромного ценника, поэтому понимают, что ждать чего-то сверхъестественного от данной системы не стоит. Ключевым минусом версии Эко является отсутствие продвинутых функций и отслеживания состояния сигналки.

Комплектации

Начинают его с подключения минусовых проводов заземление. Автомобиль в это время будет недвижим.

Самостоятельная установка сигнализации Starline A93

Starline A93 – одна из наиболее современных, универсальных и надежных автомобильных сигнализаций. Цена с установкой автосигнализации Starline A93 CAN+LIN составляет около 15000 рублей. Установить охранный комплекс Старлайн А93 можно самостоятельно при наличии соответствующих навыков электромонтажных работ и начальных знаний в области электрики, чтения электросхем. В комплект поставки устройства входят инструкция по эксплуатации и инструкция по установке SlarLine A93. В процессе монтажа охранного комплекса пригодится, прежде всего, руководство по установке. Там подробно описаны основные этапы работ, приведены электрические схемы. Руководство предназначено для профессиональных мастеров-установщиков автосигнализаций. При установке Старлайн А93 необходимо соблюдать технологию монтажа электрооборудования, быть предельно внимательным, учитывать особенности электросхемы вашего автомобиля. Рассмотрим особенности выполнения отдельных этапов работ.

Общие требования

Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.

На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Перед началом монтажа следует убедиться, что все электрооборудование автомобиля работает исправно, лучше произвести компьютерную диагностику.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.

Размещение элементов охранного комплекса

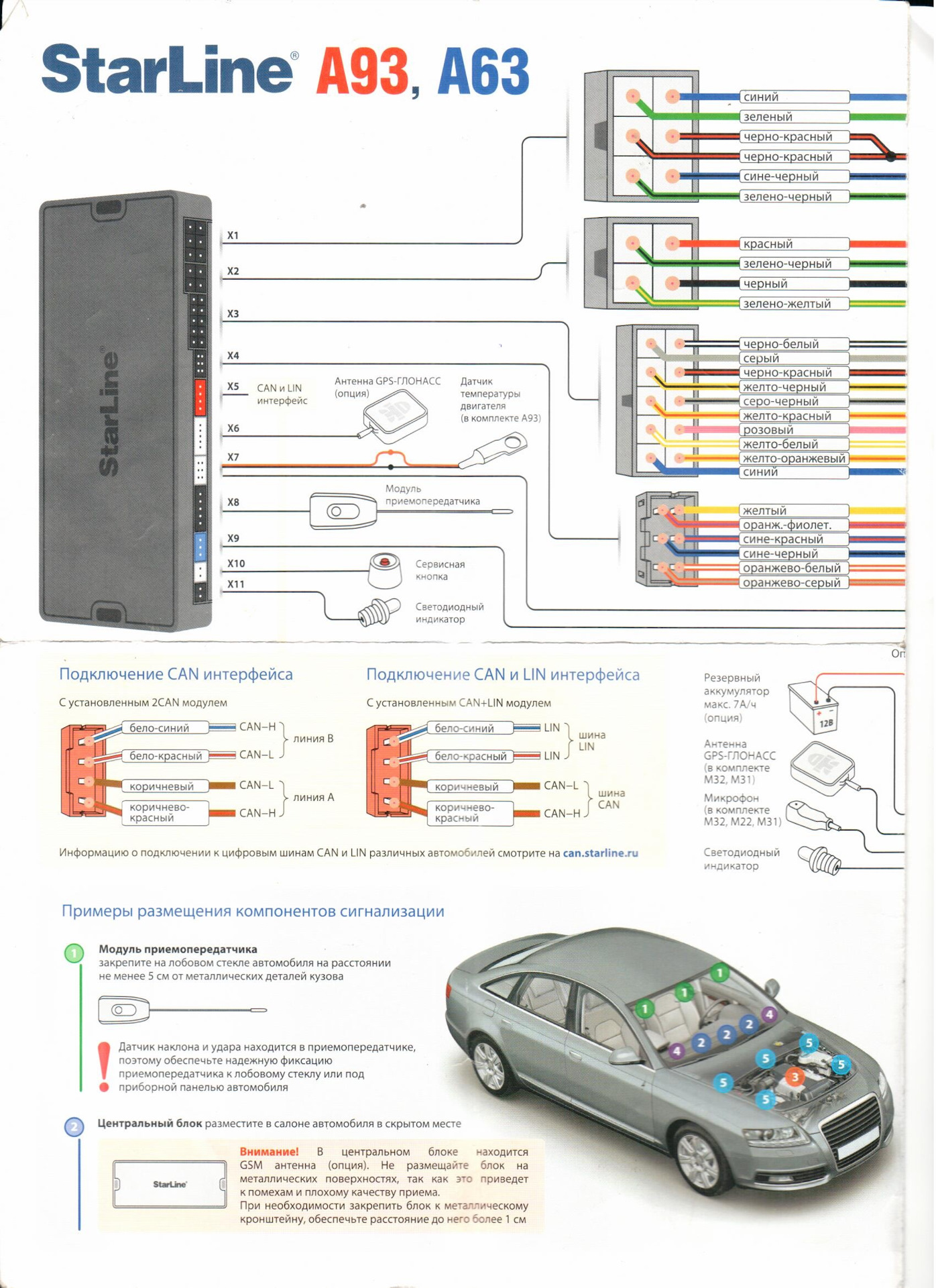

Типовое размещение компонентов комплекса приведено на рисунке.

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны. Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя. Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.

Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.

Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.

Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Расположение и назначение контактов на центральном блоке

Схема расположения контактов на основном блоке Старлайн А93.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Это упрощает проведение монтажных работ, трассировку проводников. Разъемы Старлайн универсальны, поэтому чтобы, например, произвести замену старлайн а91 на а93, достаточно только «перекинуть» разъемы на головном блоке.

Распиновка (расположение и назначение выводов) основных разъемов.

Подключение основных цепей

Установка сигнализации начинается с подключения проводов питания электрических блоков. Массу (минус питания) следует подключать под штатные болты крепления заземляющих проводов автомобиля. Они обычно расположены в нижних углах передней части салона либо в районе блока предохранителей салона. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.

При подключении к + питания следует использовать многожильный медный провод сечением не менее 6 кв.мм в полихлорвиниловой изоляции. Все электрические соединения проводов следует выполнять методом «скрутка + пайка» с последующей изоляцией места соединения термоусадкой.

Подключение к шинам данных и управления цепями

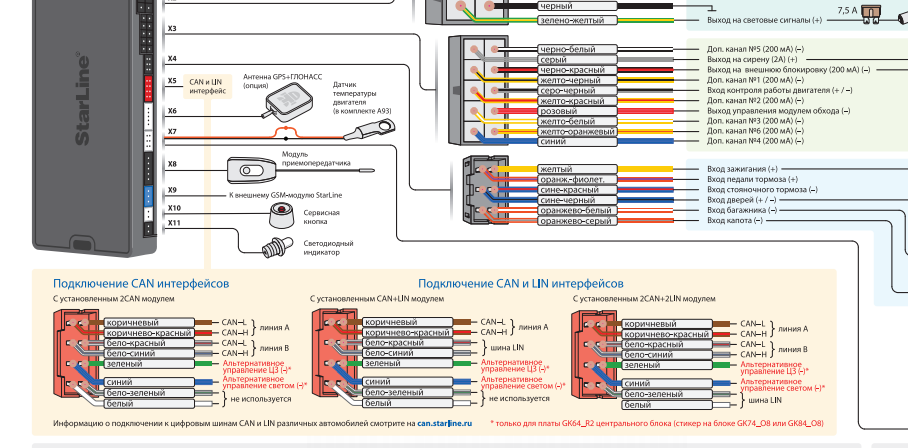

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Подключение модуля обхода иммобилайзера и GSM-модуля

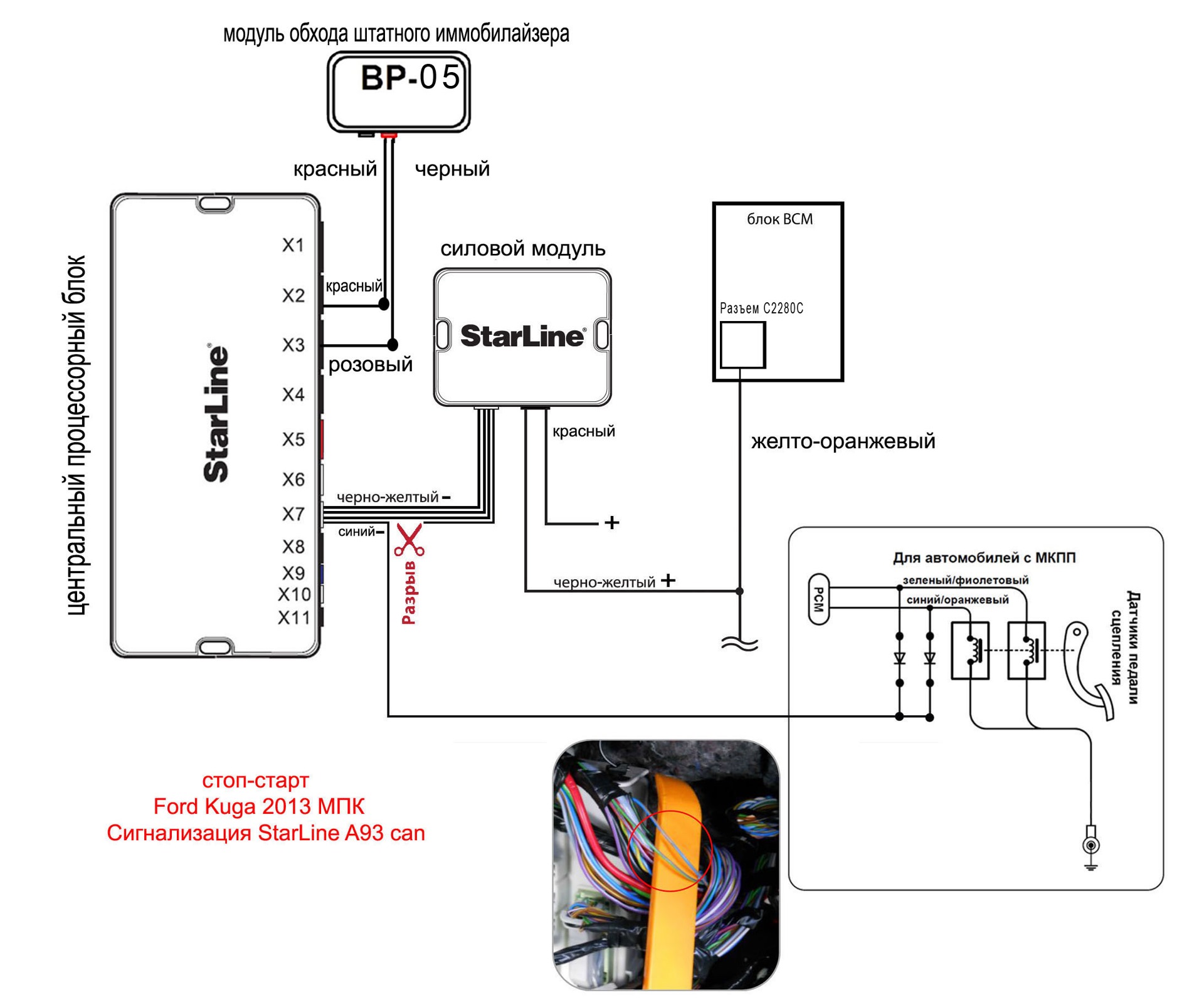

Для организации режима автозапуска автосигнализация предусматривает обходчик иммобилайзера. Пример подключения обходчика ВР-03 изображен на рис.

Охранный комплекс предусматривает подключение GSM-модуля. Он приобретается отдельно либо поставляется в комплекте.

Вид платы GSM-модуля

Установка GSM модуля производится непосредственно в центральный блок. Для этого он отключается от разъемов и разбирается. Затем GSM-модуль устанавливается в разъемы на плате центрального устройства.

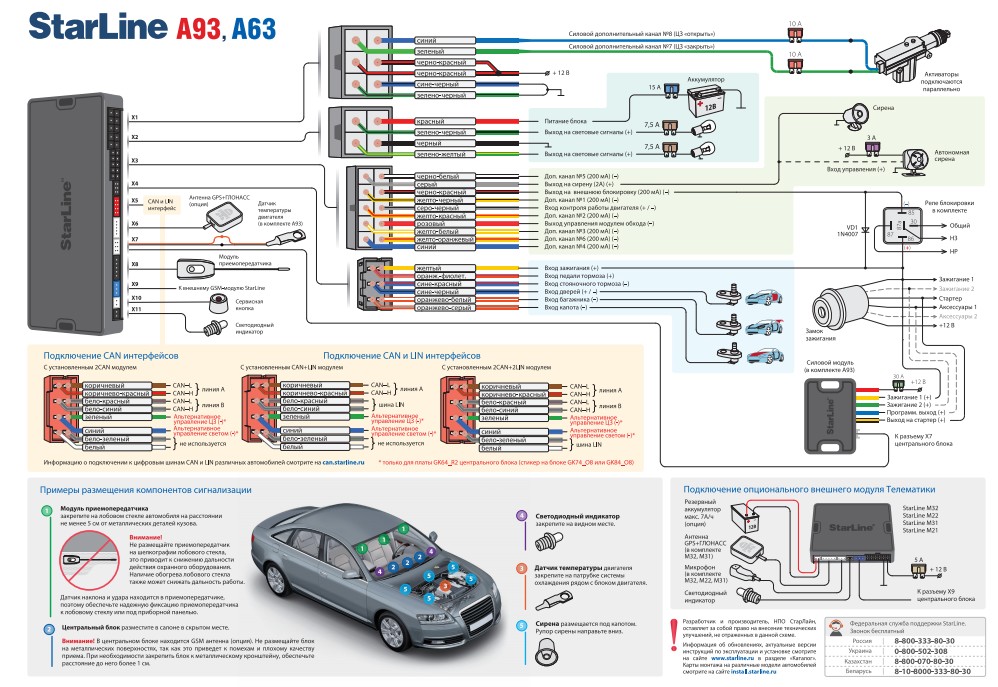

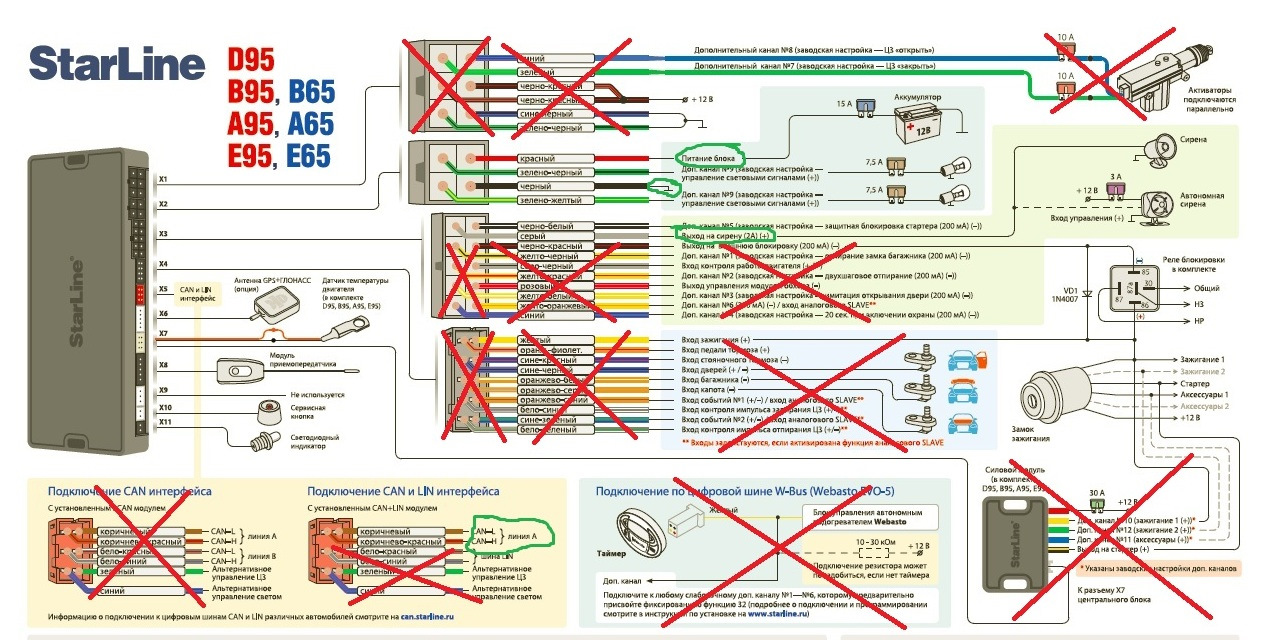

Общая схема сигнализации Starline A93, Starline A93 ECO, Starline A63 изображена на рис.

Схема подключения управляемых модулей и датчиков представлена на рис.

Настройка охранного комплекса Старлайн А93

После выполнения всех электромонтажных работ еще раз проверяют правильность электрических соединений, проверяют отсутствие коротких замыканий и обрывов электрических цепей. После этого производят пробное включение комплекса. Для этого подключают клеммы аккумуляторной батареи к бортовой сети автомобиля. В этот момент обязательно, чтобы брелки со вставленными элементами питания были под рукой. При первоначальном запуске, возможно, что сигнализация сразу войдет в охранный режим, сработает сирена, могут заблокироваться двери. Если в автомобиле есть проблемы с открытием дверных замков от механического ключа, лучше открыть форточки на случай блокировки дверей.

После снятия автомобиля с охраны производят пробный запуск двигателя. Если он произошел успешно, глушат двигатель и проверяют наличие ошибок систем автомобиля с помощью компьютерной диагностики. Если новые ошибки отсутствуют, переходят к программированию систем охранной сигнализации в соответствии с таблицами, приведенными в руководствах по установке и обслуживанию.

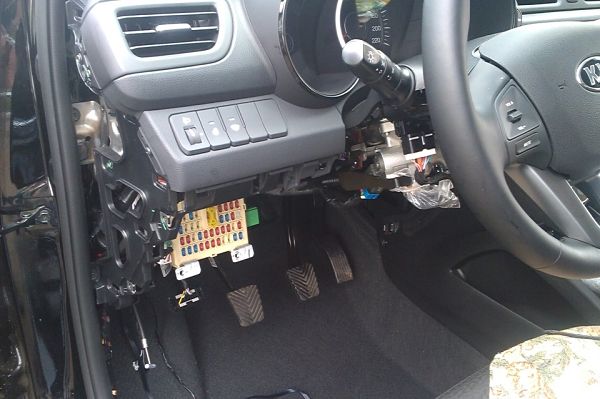

Как найти предохранитель сигнализации

Входные цепи сигнализации. На всех сигнализациях основными являются четыре провода. Точнее даже два и еще два, без которых обычному пользователю может показаться при первом включении, что система не совсем правильно работает. Первые два провода это питание, — масса и плюс 12В. Вторые два провода это +АСС (или контакт 15 на замке зажигания) и один из проводов концевиков дверей. Для первого включения достаточно подать питание (массу и плюс) и подключить светодиод. Сигнализация уже будет слушаться брелка, а светодиод менять характер моргания в зависимости от режима. О назначении этих проводов не имеет смысла говорить, и так все ясно. А вот о качестве и очередности подключения стоит сказать пару слов.

Масса сигнализации. Этот провод всегда стоит подключать первым в автомобиле, да и при проверке не лишнее. В автомобиле всегда желательно подключать под штатный болт или гайку приваренную к кузову авто. Плохая масса приводит не только сбоям в работе сигнализации, но и возможно распрограммированию брелков и просто выгоранию части элементов на плате. Это может произойти потому что плюс будет подключен а сигнализация будет пытаться найти массу через провод сирены или концевиков. Часто подвывание сирены при нормальном аккумуляторе является следствием плохой массы на блоке или том проводе автомобиля, куда подключен провод массы сигнализации.

Питание или плюс сигнализации. Плюс сигнализации в автомобиле желательно подключать в самому толстому проводу на котором присутствует питание +12В. НО не всегда такой толстый провод присутствует на замке зажигания. Выбирая провод автомобиля для подключения питания сигнализации, помните, что некоторые провода защищены штатными предохранителями. Перегорание штатного предохранителя автомобиля может привести к отключению сигнализации. Чаще всего это происходит с прикуривателем. В гнездо прикуривателя вставляют, например компрессор для подкачки и вот когда предохранитель сгорает, то сигнализация умирает так же.

Провод «+АСС» или «Зажигание». Его так же могут называть « контакт 15 на замке зажигания». Номер клеммы это стандартный для зажигания на всех автомобилях. На этом проводе появляется плюс при включении зажигания и не пропадает в положении «стартер». Для справки перечислим основные его функции.

1. По сигналу на этом проводе блокируется автомобиль в режиме охраны.
2. По сигналу на этом проводе в режиме охраны включается тревога (не во всех системах)
3. По сигналу на этом проводе закрывается ЦЗ (программно включаемая функция).
4. По сигналу на этом проводе программируются дополнительные брелки.
5. По сигналу на этом проводе программируются функции сигнализации.
6. По сигналу на этом проводе система понимает, что владелец в салоне и отключает сигналы диагностики.
7. По сигналу на этом проводе система понимает, что владелец в салоне и охрану включать нет необходимости.
8. По сигналу на этом проводе включается либо выключается служебный режим «Валет».
9. Аварийное отключение сигнализации при отсутствии, утере или поломке брелка.
10. Есть еще несколько функций этого провода присущих отдельным моделям сигнализаций, но не используемых в общей массе систем.

Другими словами, без подключения этого провода может не быть программирования, не работать реле блокировки и моргание светодиода будет трудно диагностировать.

Концевики (датчики) открытых дверей. На схеме изображены два провода. Их иногда называют отрицательный или положительный триггер дверей. Один показан, что замыкается на массу, второй на плюс. Если используется один из проводов, второй провод никуда подключать не надо, а в некоторых случаях даже вредно (отрезать в 5-7 см от разъема и заизолировать). Смысл работы этого провода — при замыкании на массу включить тревогу, если сигнализация находится в режиме охраны. Подключается он к проводу или проводам, в автомобиле которые замыкаются на массу (или плюс) при открытой двери. При этом должен загораться свет в салоне. Некоторые владельцы отключают свет и напрасно. Свет в салоне при открытой двери говорит об исправности концевика, если свет принудительно выключить, то Вы не узнаете исправен ли он или нет. Появляется возможность злодею открыть дверь в Ваше отсутствие и при этом срабатывание тревоги не произойдет, а потом долго удивляться, что не работает в сигнализации и слушать «сказки про покушение» на автомобиль с код-граббером. Причиной тому окислившиеся контакты концевика. Для справки некоторые функции, которые еще зависят от подключения этого провода в автомобиле:

1. Аварийное отключение сигнализации в случае утере, поломки брелка.
2. Включение противоугонного режима.
3. На некоторых системах условие для программирования функций сигнализации.
4. На некоторых системах включение сервисного режима «Валет».
5. И другие.

Все далее перечисленные провода могут и не использоваться при подключении.

Концевики капот/багажник. Иногда называют датчик капота/багажника. Этот провод вызывает тревогу при замыкании его на массу в режиме охраны. На простейших системах это может быть один провод. На системах с обратной связью и продвинутых моделях это могут быть разные провода для диагностики и указания на дисплее конкретной зоны срабатывания.

Дополнительное питание (световые сигналы) сигнализации. Дополнительное питание сигнализации используется для управления световыми сигналами на автомобиле. В частности при включении тревоги автомобиль моргает поворотами или габаритами, а это питание подается на силовое реле света сигнализации. Этот провод имеет так же предохранитель.

Разъем кнопки (переключателя) «Валет». Эта кнопка подключается двумя проводами. Один из них масса, второй сигнальный вход. Если кнопка развалилась или отсутствует, то достаточно замыкать коротко или постоянно два провода или два контакта на разъеме.

Входные сигналы и разъемы датчиков. Как правило, все современные сигнализации имеют хотя бы один разъем для внешнего датчика, и в комплекте это датчик удара. В этом разъеме присутствует питание — плюс и минус (масса). Часто при отключении охраны одно из питаний отключается. Входными сигналами может быть один или два контакта. При замыкании на массу этих контактов либо будут звучать короткие сигналы предупреждения в одном случае, и полноценная тревога в другом. Разъемов может быть больше чем один. Датчики можно не подключать вообще, на работу сигнализации это не влияет.

На этом основные входные провода для простой сигнализации заканчиваются. На более сложных сигнализациях, в частности с автозапуском, присутствует еще ряд входных сигналов.

Выходные сигналы сигнализации.

Трудно отдать приоритет, какому либо из выходов сигнализации. Можно вообще не использовать выходы. Хотя с другой стороны если они есть, то почему бы не воспользоваться. Просто начнем перечисление.

Выход на сирену. В большинстве сигнализаций этот выход позволяет подключить обычную сирену с потребляемым током не более 1,5А. Конечно сирену можно и не ставить вообще. Но в некоторых моментах она очень удобна. Если система оборудована двух зональным датчиком удара или объема, то при слабом ударе или при приближении раздаются короткие сигналы предупреждения. Собственно полезно предупредить злоумышленника, что автомобиль оборудован сигнализацией. Следующая функция сирены желательна для программирования. Она сигналами обозначает вход в режим программирования, состояние функции, изменения состояния и прочее. Это самое «прочее» зависит от продвинутости модели сигнализации. То, что сирена орет, при тревоге и при панике, я даже не упоминаю как само собой разумеющееся. О типах сирен и способах подключения можно почитать здесь

Выход для подключения световых сигналов. Каждая сигнализация имеет выход управления световыми сигналами на габариты или повороты. На указанной выше схеме для примера есть один такой выход, но к нему подключена диодная развязка для подключения к правому и левому бортам автомобиля. Это позволяет подключить два провода на цепь левого и правого поворотов. Часто из блока выходят сразу два провода. В этом случае внутри блока стоит либо специальное реле, либо реже встроенные диоды. Выход предназначен для обозначения автомобиля на стоянке или для привлечения внимания к нему в режиме тревоги. Поскольку начинает работать в режиме аварийных сигналов. Подключение этого выхода так же желательно в некоторых случаях при программировании.

Выход блокировки двигателя. Этих выходов может быть один и более. Можно конечно их просто не использовать. Если есть желание использовать, то надо внимательно разобраться, как работают эти выходы. Есть выход для управления реле нормально замкнутыми контактами. Есть выход для управления реле нормально разомкнутыми контактами. Есть встроенные реле в блок сигнализации, и они могут работать по алгоритмам, описанным выше в тексте. Как правило, у сигнализаций с встроенными блокировками присутствуют два толстых провода. Если выход предназначен для управления блокировкой, то к нему стоит подключать только контакт обмотки реле. Более подробно работа и типы подключения описываются в конкретных инструкциях на сигнализацию. О стандартных реле используемых для блокировки можно почитать здесь

Выходы управления каналами сигнализацией. Как правило, все сигнализации имеют хотя бы один дополнительный канал. Для простых сигнализаций его часто называют 2-ой канал подразумевая что 1-й канал это всегда управление включения/выключения охраны, а все остальное сервисное и отсчет начинается с двойки. Существуют как слаботочные каналы, так и каналы с встроенным реле управления. Для первых необходимо использование дополнительного реле, при подключении на прямую, сгорает либо просто выход сигнализации, либо микросхема управления. Если дополнительный канал с встроенным силовым реле, то система имеет два провода. Один подключается либо через предохранитель на плюс, либо на массу. Это зависит от необходимого сигнала на управление дополнительным устройствам. Каналов бывает несколько, алгоритмы их работы разные и могут меняться при программировании. Так же каналы могут назначаться для использования дополнительных блокировок.

Выходы для управления центральным замком. Практически все современные сигнализации имеют силовой интерфейс управления центральным замком (далее ЦЗ). Это значит что в блоке встроено два реле, а на разъем выведены шесть проводов силовых контактов. Эти провода разделяются по три. Первая тройка относится к реле закрывания, вторая к реле открывания. Коммутация проводов в зависимости от необходимой схемы подключения ЦЗ в данном автомобиле. Существуют сигнализации, не имеющие силового интерфейса ЦЗ. Тогда для управления ЦЗ есть дополнительный разъем и как правило он бывает двух, трех и реже четырех контактный. На этот разъем подключаются обмотки силовых внешних реле, ну а силовые контакты реле и образуют выше описанный силовой внешний интерфейс ЦЗ. Для двух контактных разъемов ЦЗ подключение производится только на обмотки реле, каждый контакт на свое реле, оставшиеся концы обмоток реле объединяются и подключаются к плюсу. В трех контактном разъеме для ЦЗ уже предусмотрен этот плюс. В четырех контактном разъеме есть управление для организации двухэтапного открытия дверей. Эти провода можно не использовать вообще.

Разъем светодиода и антенного модуля. Эти разъемы необходимо использовать всегда. Если сигнализация предусматривает использования антенного модуля, то без него она прост не будет работать. Светодиод указывает на режимы работы сигнализации в данный момент и иногда используется при программировании. Светодиод может и не быть установлен на видном месте, а просто спрятан, но иметь его подключенным очень необходимо.

Некоторые другие провода. Просто перечислим Провод для управления пейджером. Обычно на этот провод подается плюсовой сигнал в течении нескольких секунд при срабатывании тревоги в режиме охраны, выходной сигнал. Провод управления отключением штатной охранной сигнализации автомобиля (иммобилайзера), выходной сигнал. Провод контроля работающего двигателя, входной сигнал. Провод контроля тормоза или стояночного тормоза, входной/выходной сигнал. И другие.

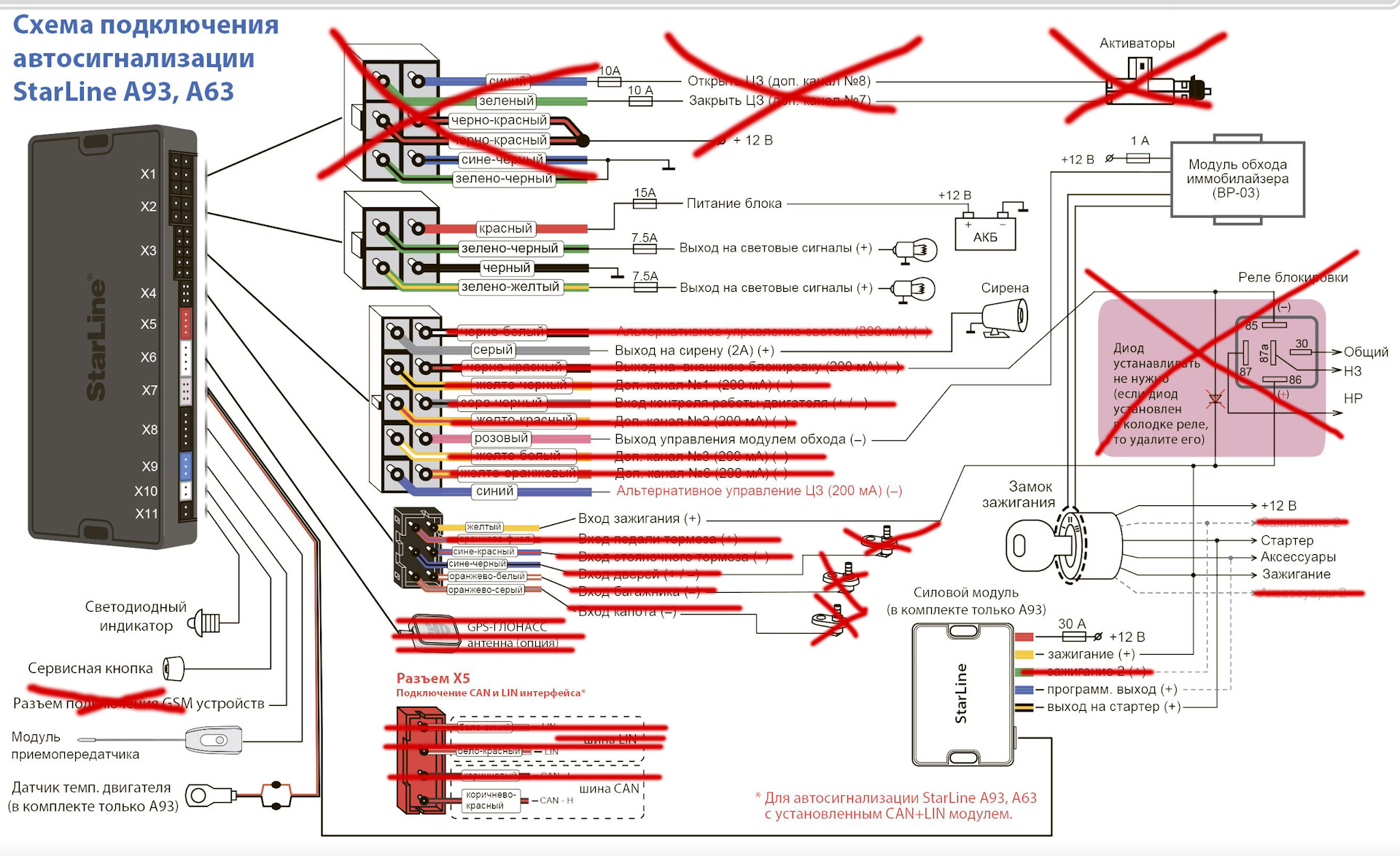

Добрый день, может кто сталкивался. Автомобиль лада калина кросс 2015 г.в. сигнализация А93+CAN-LIN. переодически, при автозапуске перегорает предохранитель F2(Центральный блок кузовной электроники, модуль двери водителя, 25Ампер) к установщикам обращался, все проверили (как говорят) причину не нашли.

Ответы 41

25А . это реальный коротыш. надо искать! Пока есть где.

Все один-в-один! Машина, сигналка, предохранитель. Сигналку поставил в салоне через неделю после покупки (23.12.2015). После этого 2 раза горел предохранитель F2. Закрываю машину — ЦЗ срабатывает, после автозапуска перестает.

Все то же самое происходит , только сигналка старлайн Е 90 . в чем причина ?

калина кросс 2015 г.в.

Все один-в-один! Машина, сигналка, предохранитель. Сигналку поставил в салоне через неделю после покупки (23.12.2015). После этого 2 раза горел предохранитель F2. Закрываю машину — ЦЗ срабатывает, после автозапуска перестает.

Автопроизводитель В ОЧЕРЕДНОЙ РАЗ изменил схему управления Центральным Замком автомобиля. Горе-мастера в очередной раз НЕ УДОСУЖИЛИСЬ ПЕРЕПРОВЕРИТЬ соответствие цепей автомобиля КАРТЕ МОНТАЖА, носящей, между прочим РЕКОМЕНДАТЕЛЬНЫЙ (то есть дидактический) характер И НЕ ЯВЛЯЮЩЕЙСЯ ДОГМОЙ (то есть документом, требующем тупого копирования подсоединений “по чертежу”, ДА ЕЩЕ БЕЗ ПРОВЕРКИ — нередко автопроизводитель просто МЕНЯЕТ ЦВЕТ НУЖНОГО ПРОВОДА, а в пучке есть ЕЩЕ провод с тем старым, привычным цветом из карты монтажа, НО С ДРУГИМ НАЗНАЧЕНИЕМ. ).

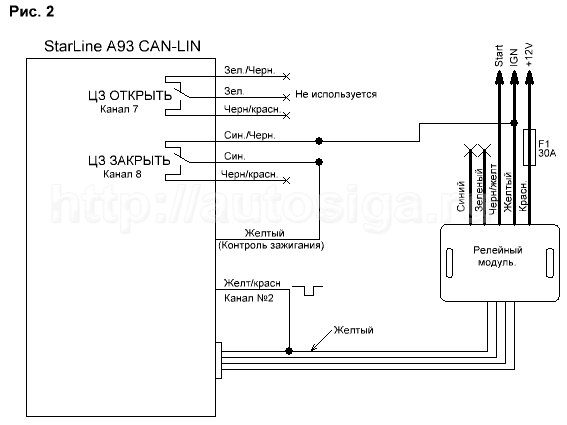

В результате подключение сигнализации сделано С ОШИБКОЙ, вызывающей СГОРАНИЕ ПРЕДОХРАНИТЕЛЯ. Требуется:

1. Разобраться — как работает штатный ЦЗ, как он управляется, какие сигналы и куда в схеме автомобиля НУЖНО подать ДЛЯ КОРРЕКТНОГО управления цепями ЦЗ автомобиля.

2. Собственно переделать то, что сейчас сделано с ошибкой — то есть переподключить сигнализацию так. чтобы не было конфликта со штатными цепями ЦЗ, тем более такого, при котором ГОРИТ ПРЕДОХРАНИТЕЛЬ.

Так как заочно невозможно сказать — в чем именно ошибка, то единственное, что можно предложить — либо по месту установки добиваться переделки с корректным подключением сигнализации, либо обратиться к МАСТЕРУ с большой буквы М и переделать всё его головой и руками.

А93 перегорают предохранители центрального замка при подготовке авто к автозапуску

Запускаю двигатель, поднимаю ручник, вытаскиваю ключ, выхожу из машины, ставлю на автозапуск, двери закрываются, предохранитель сгорел.

Открыть двери не получается.

Без автозапуска двери открываются и закрываются (предохранитель не сгорает).

Провода синий и зеленый друг на друга не замыкают, на массу не пробивают.

Что еще можно придумать?

стандарт 2012. 10А. черыре активатора

подумать о количестве приводов, их потреблении тока, номинале предохранителей и максимальной нагрузке на каналы. Я б с этого начал.

а попроще как? не зря же в схеме 10А предохранители установлены?

а комплектация гранаты , ставили сами = по каким схемам .

а разъём Х1 не использовали . нахер нам фото из инета . Вы что как подключали ?

х1 подключен. По этой схеме, только у меня на бумажном носителе такая без красных крестов.

Может быть такое что для 4 активаторов два предохранителя по 10А мало?

Вы школу закончили ? смотрите в инструкция активатора = один потребляет 5 А .

При подключении схемы двухшагового отпирания дверей 4 активатора будет тянуть?

ну если кота за яйца .

Схема работать будет ? Или нужно использовать схему с реле?

ждём ответа — что куда Вы подключили .

Без автозапуска предохранитель не сгорает. В этом загвоздка. Вы закрываете, нажав кнопку 1? При жтом всё норм? При выполнении программной нейтрали пред сгорает. Возможно, появляется лишняя цепь/нагрузка при поддержке зажигания.

Как вариант, пробуйте поочередно отключать по одному активаторы дверей, поэкспериментируйте. Чудес не бывает.

Ещё один вариант. Длительность импульса на закрытие при выполнении нейтрали и при обысном закрытии разная.

Можно провести эксперимент: при работающем двигателе, сидя в салоне нажать кнопку 1,что будет?

На большой бумажке нарисован один привод, а не 4.

Реле встроенные Ампер 15 выдержат скорее всего долгосрочно.

Предохранитель 10 А.

А теперь немного высшей математики:

4 привода по 5 А каждый. 5+5+5+5 точно равно 10? Как думаете, красиво горит блок и проводка когда допустимый ток через него превышают в 2 раза?

Нельзя вешать 4 привода на Х1. Сначала переделать нормально на управление ЦЗ по внешним силовым реле с отдельным предом, а уже потом дальше искать что может еще мешать.

Нельзя вешать 4 привода на Х1

Поставил плюс коллеге. Если хотите, чтобы работало долго — нужно два реле с контактами на 30А и предохранители на 20А. Встроенные в блок реле каналов 7 и 8 проживут конечно несколько лет (а может и только несколько месяцев -смотря как Вы «шмыргалки» в двери воткнули. Если как попало и всё работает архитуго, то . ), работая в перегрузке, если 10А преды заменить на покрепче, но это не по феншую.

Где находится предохранитель сигнализации Starline a91?

Нужно найти самый толстый выходящий из блока красный провод на 30 А. На нем, в 10 см от самого блока должен располагаться предохранитель.

Где находится предохранитель на сигнализацию?

Обычно предохранители расположены на проводах рядом с блоком сигнализации, так жгуты идут с завода. На самом деле предохранители должны быть доступны и при их вынимании сигнализация не должна отключать блокировки, а еще лучше и сирену.

Как отключить сигнализацию Стар Лайн?

Действуйте по следующей схеме:

1. Откройте машину вашим ключом. После включения сигнализации обратите внимание на повороты. …
2. У вас есть 20 секунд для того, чтобы включить зажигание автомобиля и нажать Valet три раза.
3. Поверните ключ в зажигании и выключите его. Вы услышите пару сигналов сирены и замигает аварийное освещение.

Где находится блок управления сигнализацией?

В ряде случаев блок сигнализации устанавливают под внутренней обивкой двери водителя. Также можно найти блок под внутренней панелью передней пассажирской двери. Можно поискать под панелью, находящейся возле ручного тормоза. Установщики редко устанавливают противоугонную систему вблизи сцепления, т.

Где находится предохранитель на сигнализацию на ваз 2110?

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

Где находится предохранитель на сигнализацию на ваз 2112?

Блок предохранителей на ВАЗ 2112 с инжектором на 16 клапанов расположен в салоне машины, слева от рулевой колонки.

Где находится кнопка валет на сигнализации Старлайн?

Стандартная кнопка valet при установке сигнализации StarLine расположена непосредственно под приборной панелью. Добраться до нее не слишком сложно, если знать, где именно она располагается. Кнопка валет нужна в случае, если пришел в негодность брелок от автомобильной сигнализации, либо он был потерян.

Как отключить режим охраны на Старлайн?

В моделях A61 и A91 отключение происходит так:

1. Сначала автомобиль открывается ключом.
2. После включения сигнализации необходимо посмотреть на повороты. …
3. В течение двадцати секунд проворачиваем ключ в замке и нажимаем на кнопку Валет три раза.
4. Выключаем зажигание.

Как полностью отключить сигнализацию Старлайн а93?

Деактивация современных моделей Старлайн: А93, А94, Е95

1. Откройте дверь и обязательно оставьте её открытой.
2. Включите зажигание, введите первую цифру кода нажатиями кнопки Valet, отключите зажигание.
3. Повторите предыдущий шаг для второй, третьей и четвертой цифры пин-кода.

Как включить сигнализацию на авто?

Пуск режима в таком случае предполагает следующие операции:

1. сесть в машину и произвести включения и выключение зажигания;
2. по истечении 10 секунд после операции по выключению зажигания воздействовать на кнопку Valet и удержать ее 2 секунды;
3. вы должны услышать короткий писк охранной сигнализации;

Где находится блок сигнализации в авто?

Сигнализацию обычно устанавливают и размещают внутри салона. Чтобы найти сигнализацию в машине, рекомендуется, в первую очередь, поискать под приборной панелью. Автопроизводители часто оставляют под ней достаточно места для установки дополнительного оборудования.

Где находится кнопка валет в машине?

Поскольку сама кнопка Valet на сигнализациях Starline, Sheriff, Alligator, Pandora, Pantera, Scher-Khan и других популярных моделях имеет миниатюрные размеры, установить ее можно в самом секретном месте: под крышкой блока предохранителей, под рулем, за бардачком, за панелью приборов, за магнитолой и т. д.

Как перезагрузить сигнализацию Starline a91?

На сигнализации Старлайн А91 она осуществляется следующим образом: ключ зажигания вставляется в замок и поворачивается в положение On; после этого осуществляется нажатие сервисной клавиши Валет 10 раз; теперь необходимо повернуть ключ в положение Off.

Как сбросить все настройки на сигнализации Старлайн?

Для этого необходимо:

1. При выключенном зажигании нажать сервисную кнопку VALET 9 раз.
2. Включить зажигание. Прозвучат 9 сигналов сирены, индицирующих вход в …
3. Нажмите сервисную кнопку 1 раз. Последует 1 сигнал сирены.
4. Нажмите кнопку 1 брелка. …
5. Для выхода из режима сброса выключите зажигание.

Как сбросить все настройки на сигнализации Starline?

Жмем еще один раз клавишу Валет, слышим дополнительный сигнал системы. Чтобы сбросить все установленные параметры, жмем первую кнопку на брелке Старлайн. Короткий мелодичный сигнал говорит водителю о том, что перезагрузка режима завершена. Выход из программы осуществляется повторным включением зажигания.
