Как подключить кнопку к моторчику

Как подключить кнопку или тумблер

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

• Где изображение черточки — это «Плюс«
• Где изображение кружочка — это «Минус«

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-» идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тумблера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора: 18650 по 3.7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

От ekzorchik

Всем хорошего дня, меня зовут Александр. Я под ником — ekzorchik, являюсь автором всех написанных, разобранных заметок. Большинство вещей с которыми мне приходиться разбираться, как на работе, так и дома выложены на моем блоге в виде пошаговых инструкции. По сути блог — это шпаргалка онлайн. Каждая новая работа где мне случалось работать вносила новые знания и нюансы работы и соответственно я расписываю как сделать/решить ту или иную задачу. Это очень помогает. Когда сам разбираешь задачу, стараешься ее приподнести в виде структурированной заметки чтобы было все наглядно и просто, то процесс усвоения идет в гору.

Как подключить трехконтактную кнопку

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

• Где изображение черточки — это «Плюс»
• Где изображение кружочка — это «Минус»

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-» идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тублера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора: 18650 по 3.7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

Используйте прокси ((заблокировано роскомнадзором, используйте vpn или proxy)) при использовании Telegram клиента:

Поблагодари автора и новые статьи

будут появляться чаще ��

Большое спасибо тем кто благодарит автора за практические заметки небольшими пожертвованиями. С уважением, Олло Александр aka ekzorchik.

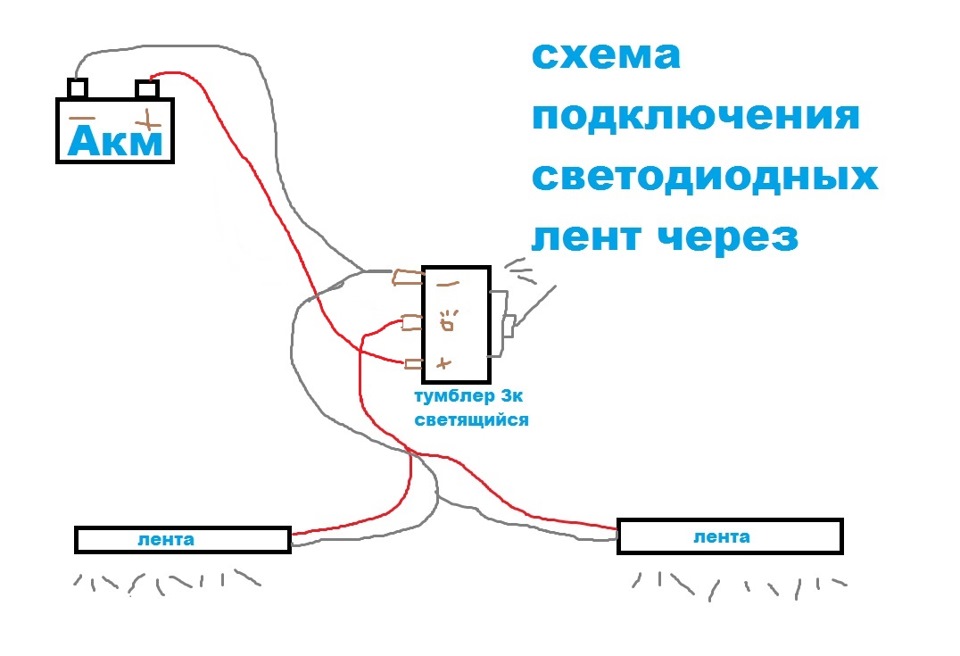

Если подключать по моим схемам то при включении тумблера загорается светодиодная лента и лампочка в тумблере, при отключении всё выключается…хочу попробовать как то сделать чтоб лампочка в тумблере загоралась от включения габаритов! Если кому то подробней схему нарисовать обращайтесь…

Как подключить кнопку к моторчику

Доброго времени суток. Приехал с Америки ортопедический триммер. По схеме переподключил на 220v. Не было кнопки. Какая кнопка нужна? И чего на подключение, на кнопку выходит три провода?

Комментарии 27

Купил кнопку, трех контактную. Как ее подключить? Кнопка без подсветки. Схем на ней никаких…

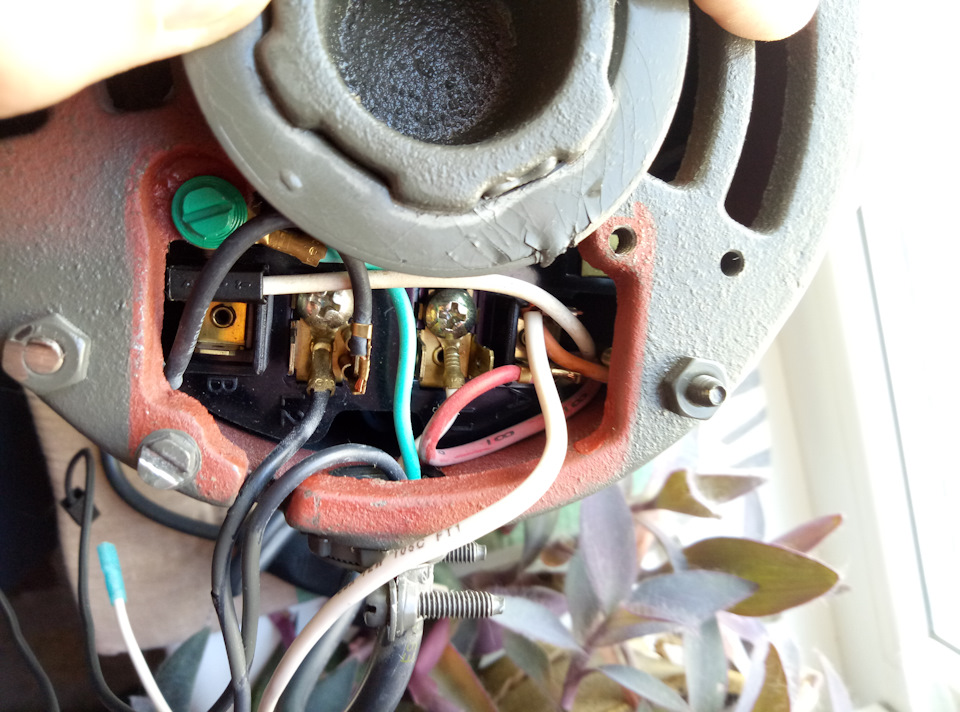

Есть подозрения, что белый провод с пусковой обмотки.

А он с америки приехал, а у америки нельзя спросить?

Тогда как писали, пробовать.

Снял видео. Резкий запуск, и после выключения щелкает один раз.

Подключил два черных. Включается. Но сильно дёргается при старте…

любая кнопка больше чем на 3,6А там же написано. для изменения направления вращения поменять местами черный и красный провод. на кнопку идут 2 черных провода.

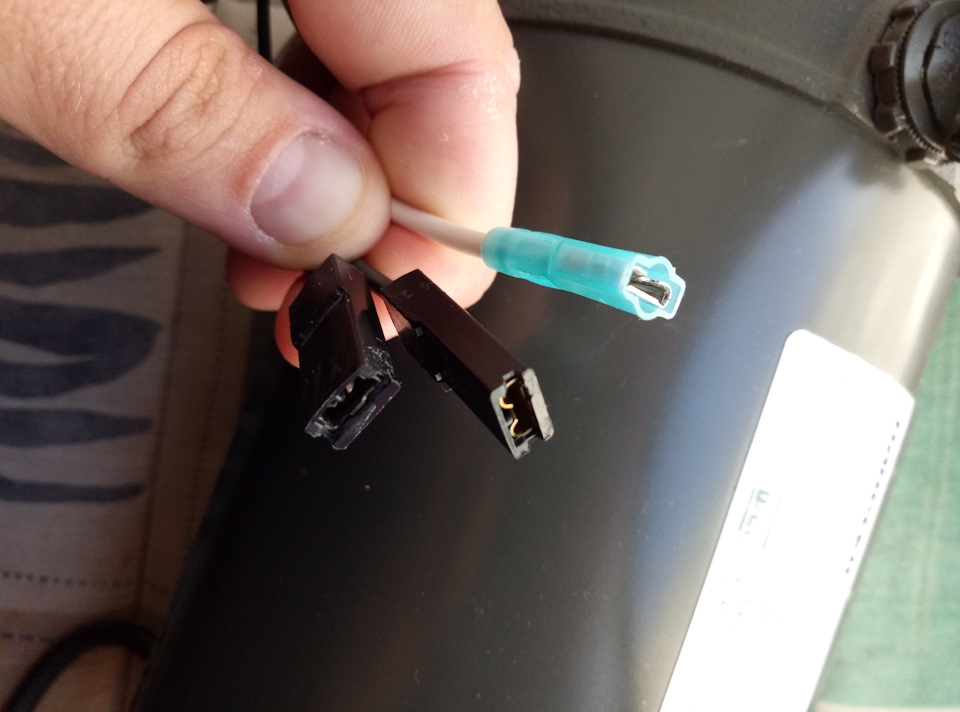

Два черных и один белый идёт.

L1белый в сеть, L2 -2 черных, к кнопке. зачем еще один белый не знаю, на схеме его нет.

AlexSevastopol

любая кнопка больше чем на 3,6А там же написано. для изменения направления вращения поменять местами черный и красный провод. на кнопку идут 2 черных провода.

Ардуино для начинающих. Урок 5. Кнопки, ШИМ, функции

В этом уроке мы узнаем: как подключить кнопку к ардуино, как подавить дребезг контактов, как в прошивке обработать нажатие на кнопку, как послать ШИМ сигнал, как создать свою функцию и как управлять светодиодом.

В этом уроке используются следующие детали:

Большая макетная плата на 1600 точек с 4 шинами питания:	Купить
Набор резисторов из 100 штук на все случаи:	Купить
Набор светодиодов из 100 штук:	Купить
5 штук кнопок в удобной форме:	Купить
Соединительные провода 120 штук:	Купить

Подключение кнопки к Arduino

Подключение кнопки к Arduino

Как видите, ничего сложно в подключении кнопки к ардуино нет. Обратите внимание, что кнопка установлена так, что каждый ее контакт подключен к разным линиям макетной платы. Так же вы можете заметить резистор на 10 кОм который притягивает контакт к земле. Это нужно для того, что бы мы на 8 контакте не ловили наводок. Попробуйте убрать этот резистор из схемы. Светодиод будет загораться при шевелении проводов или кнопки. Теперь давайте рассмотрим скетч:

В этом уроке, как и прошлом, в самом начале мы объявляем переменные со значениями пинов к которым у нас подключены кнопка и светодиод. Далее в функции setup() мы обозначаем какой пин используется как вход, а какой как выход. В функции loop() мы используем условный оператор if с оператором сравнения и проверяем приходит ли на пин 8 высокий сигнал. Если да то включаем светодиод, если нет то выключаем. Описание функций и операторов вы найдете в справочнике по языку программирования Arduino

Теперь немного усложним наш код. Давайте сделаем так, что бы при нажатии на кнопку светодиод загорался и гас только при следующем нажатии на кнопку. Для этого в схеме мы менять ничего не будем, а скетч теперь будет выглядеть так:

В этом скетче мы добавили переменные для хранения состояния светодиода и кнопки. Так же мы создали новую функцию для подавления дребезга контактов debounse(). Код в цикле loop() тоже немного изменился. Теперь в условном операторе мы проверяем нажата ли кнопка и если нажата, то меняем состояние светодиода на противоположное. Потом меняем переменную с последним состоянием на текущее состояние кнопки и включаем или выключаем светодиод.

Понравилось? Давайте еще больше усложним наш проект. Теперь мы будем управлять яркостью светодиода. Для этого нам надо немного изменить схему нашего устройства. Для управления яркостью мы будем использовать ШИМ. Значит нам надо подключить светодиод к выходу, который может выдавать ШИМ. Теперь наша схема будет выглядеть вот так:

Подключение светодиода к Arduino

Теперь светодиод подключен к 11 пину ардуино, которой умеет делать ШИМ. И нам пришлось добавить токоограничивающий резистор на 220 Ом перед светодиодом, что бы его не спалить. Это необходимо потому, что светодиоды работают при напряжении 3.3 В, а пин ардуино отдает 5 В. Теперь посмотрим что нужно изменить в скетче:

В этом примере мы изменили значение переменной ledPin на 11. Так же добавили переменную для хранения уровня ШИМ ledLevel. При нажатии на кнопку будем увеличивать эту переменную. Функция debounce() осталась без изменений. В цикле мы теперь используем функцию analogWrite().

Вот и все! Сегодняшний урок на этом мы закончим. Надеюсь вам все было понятно. Если нет, то можете задавать свои вопросы в комментариях ниже.

Типовые схемы подключения электродвигателя: обзор вариантов подключения трехфазного электромотора (125 фото)

Замучала меня сегодня эта бадья. Пару замесов сделала. А потом и половину замеса не делает. Останавливается и нужно ждать какое то время. Думал в кнопках проблема, но там только контактные группы. Предполагаю, что вот в этой белой фигне проблема. Видимо какой то предохранитель тепловой ( хотя рукой мотор можно держать- не сильно горячий). У кого то была подобная проблема?

Смотрите также

Комментарии 31

Была проблема был закрытый кожух не было обдува двигателя. А тепловой датчик на корпусе движка стоит.

Мой был «закопан» в проводку обмоток.

поставь кондер(белый бочонок) на 50 мФ(50 микрофарад), он там походу и пусковой и рабочий

А можешь объяснить почему кондёр нужно менять? Просто сегодня вытащил из проводки тепловое реле и поближе к вентиятору его закрепил — смену отработала без остановок. Хотя мотор уже был сильно горячий.

если сильно горячий будет, лак на проводах сойдет и будет замыкание внутри, а это замена двигателя:(

А можешь объяснить почему кондёр нужно менять? Просто сегодня вытащил из проводки тепловое реле и поближе к вентиятору его закрепил — смену отработала без остановок. Хотя мотор уже был сильно горячий.

при пуске он как аккум- отдает ток, отдав-заряжается, параллельно работающему движку, при увеличении нагрузки на двиг он принимает «лишний» ток на себя(тот что идет в двигателе на «нагрев(при уменьшении эдс происходит нагрев обмоток и как следствие, двиг «подгорает»(межвитковое замыкание) .проще, термореле, но с кондерами -более корректная работа мотора(я художник-я так вижу;-)) электрики поправьте

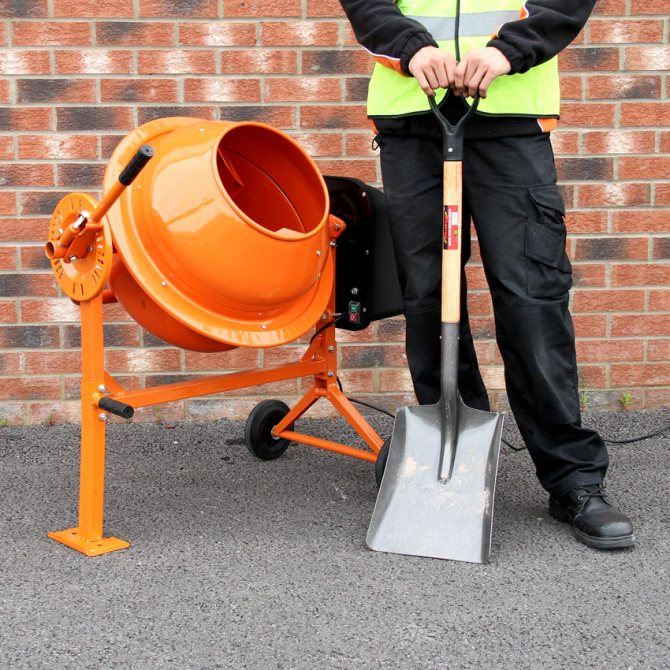

Мобильная бетономешалка — настоящий помощник на стройплощадке. При своих небольших размерах это нехитрое приспособление позволяет за считанные минуты получить нужное количество кладочного раствора или бетона определенной марки.

Однако работать бетономешалке приходится в нечеловеческих условиях: пыль, грязь, жара, холод, влажность, осадки… Все это нередко приводит к поломкам агрегата, из-за чего производительность труда на площадке резко падает.

Одна из наиболее частых неисправностей, возникающих с электрическими бетономешалками — выход из строя блока кнопок включения-выключения устройства.

Проблема эта очень распространенная и проявляется следующим образом: при нажатии на зеленую кнопку электродвигатель запускается, но только стоит ее отпустить, как мотор «глохнет».

Почему такое происходит? Все очень просто. Дело в том, что пусковая кнопка бетономешалки — это не просто кнопка в классическом понимании, а магнитный пускатель типа KJD17.

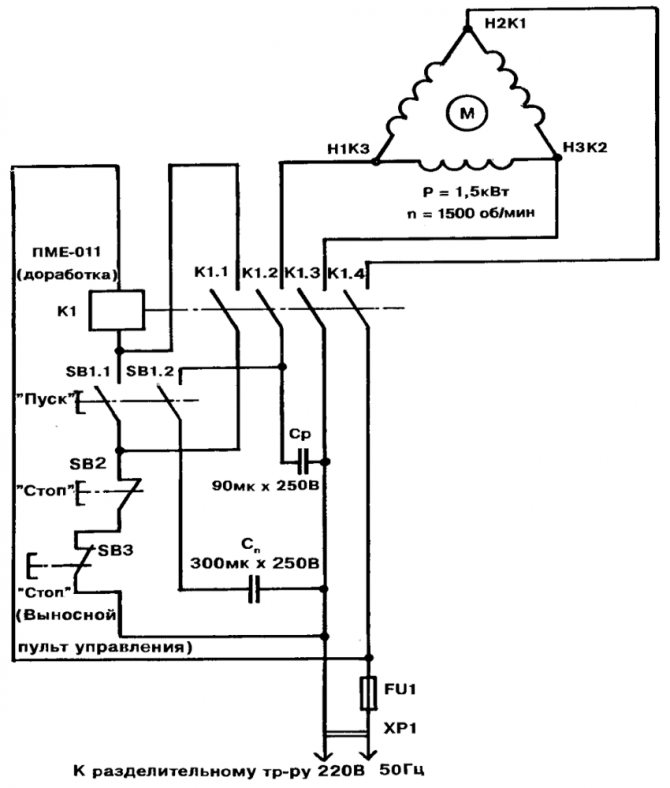

Приблизительно вот так выглядит схема кнопки бетономешалки:

Как видно из этой схемы, внутри корпуса пускателя имеется катушка, один из контактов которой запитывается через тепловое реле.

В исправном состоянии достаточно нажать на зеленую пусковую кнопку, чтобы катушка удерживала ее нажатом положении.

Эта катушка служит своеобразным предохранителем, который отключит агрегат в случае перегрева электродвигателя.

Когда мотор перегревается, контакты теплового реле размыкаются, напряжение на катушке пропадает, и она перестает удерживать кнопку пуска — бетономешалка аварийно отключается. Сделано это в первую очередь для защиты обмотки двигателя от перегорания.

Для схемы «Регулятор напряжения с индикатором»

Ремонт — как подключить кнопку пуска бетономешалки

Первое, с чего следует начать ремонт — это с осмотра состояния контактов пусковой кнопки.

Для этого ее нужно:

1. Извлечь, открутив два винта;
2. Разобрать. Корпус самой распространенной кнопки типа KJD17 крепится на пластиковых фиксаторах, которые легко отстегиваются при помощи плоской отвертки. Разбирать пусковую кнопку следует осторожно, поскольку внутри находятся пружинки, которые могут случайно вылететь и затеряться. Освободив пластмассовые защелки, верхняя часть блока с кнопками снимается, и открывается доступ к контактам.
3. Осмотреть и зачистить контакты. Они просто вытягиваются и проверяются на предмет наличия налета. Если контакты загрязнены их следует почистить и при необходимости обработать наждачкой-нулевкой.

Если кнопка бетономешалки перестала фиксироваться, и чистка контактов результата не дала, в большинстве случаев требуется ее полная замена. Цена вопроса — 500-600 рублей.

Замена кнопки бетономешалки не представляет особой сложности, поэтому произвести ее можно самостоятельно. Для начала нужно приобрести точно такую же кнопку, чтобы она аккуратно поместилась в посадочном месте корпуса.

Порядок выполнения замены следующий:

1. Откручиваем 2 монтажных винта, извлекаем блок управления из корпуса;
2. Отсоединяем провода от контактов (предварительно рекомендуется зарисовать схему присоединения контактов или сфотографировать расположение проводов на смартфон);
3. Подключаем новую кнопку, подсоединив провода в соответствии с заранее подготовленной схемой;
4. Устанавливаем блок управления в посадочное место, фиксируем двумя винтами.

Чтобы в дальнейшем избежать подобных поломок, следует эксплуатировать бетономешалку в строгом соответствии с рекомендациями производителя.

После каждого использования емкость для раствора нужно мыть, поскольку образовавшиеся наросты застывшего бетона увеличивают нагрузку на двигатель.

Следует избегать попадания воды на электрооборудование (запрещено использовать мешалку во время дождя). Следует также избегать чрезмерных нагрузок на агрегат — периодически нужно делать перерывы в работе.

Правила ухода за электрической мясорубкой

После использования сразу вымойте мясорубку средством для мытья посуды, прополощите и высушите. Несъёмные детали протрите влажной салфеткой. Наблюдайте за остротой ножей. Если в фарше остаются грубые волокна или его консистенция кашицеобразная, значит, пора нести ножи мастеру. Хранить мясорубку лучше в разобранном виде, это убережёт металлические части от коррозии. Следует 2 раза в год смазывать их растительным маслом.

Если у вас нашлась в кладовке старая ручная мясорубка, не спешите нести её на свалку. Попробуйте отчистить пятна ржавчины раствором лимонной кислоты (10 г на литр воды). Затем промойте мясорубку в мыльном растворе и ополосните водой.

Попробовав собрать мясорубку один раз, вы сможете делать это с закрытыми глазами. Вам остаётся только выбрать вид мясорубки и удивлять домашних вкусными блюдами.

Можно ли убрать кнопку пуск на бетономешалке

Если новой кнопки нет, а запустить бетономешалку необходимо срочно, можно подключить бетономешалку без кнопки.

В качестве временной меры можно сомкнуть контакты напрямую, в обход катушки, и включать/выключать бетономешалку втыканием/вытыканием вилки из розетки, однако делать так не рекомендуется, поскольку это может привести к выходу из строя дорогостоящего электромотора.

Вместо кнопки также временно можно установить обычный автоматический выключатель, который будет предохранять двигатель от сгорания в случае заклинивания.

По мнению некоторых специалистов, для этих целей подойдет автомат на 10 ампер.

Мощность электродвигателя бетономешалки

Подобные бетономешалки оснащаются электродвигателем мощностью около 1000Вт, скорость вращения ротора электродвигателя без передаточного соединения с редуктором, — составляет примерно 2800 об.мин.

Скорость вращения барабана бетономешалки составляет около 27 об.мин., — то есть скорость вращения ротора электродвигателя преобразовывается через передаточный механизм редуктора бетономешалки.

Электродвигатель для бетономешалки СБР-100, СБР-120

Неисправности бетономешалки

К основным причинам неисправностей бетономешалки можно отнести:

• перегорание обмоток статора электродвигателя;
• пробой обкладок конденсатора;
• неисправность выключателя;
• разрыв провода в сетевом кабеле;
• разрыв в контактном соединении провода с выключателем;
• разрыв провода в контактном соединении со штепсельной вилкой

и другие причины.

Замена электродвигателя — и его подключение

Начнем с того, что обмотка статора асинхронного однофазного электродвигателя состоит из:

• пусковой обмотки;
• рабочей обмотки.

Как определить, где пусковая обмотка статора электродвигателя по выведенным наружу проводам и где рабочая обмотка статора?

— Это тоже является одной из основ при подключении электродвигателя.

В пусковой обмотке статора электродвигателя, — значение сопротивления будет больше, чем у рабочей обмотки статора электродвигателя.

Так к примеру в пусковой обмотке при измерении, сопротивление будет 30 — 35 ом, в рабочей обмотке значение сопротивления будет составлять 10 — 13 ом.

Типы электродвигателей применяемые в бетономешалках, — относятся к асинхронным электрическим машинам , как их иначе принято называть в разделе науки по электротехнике.

Выпускаемые модели — различные от разных производителей такой продукции. Цифровое обозначение допустим такой модели бетономешалки как СБР-120, означает допустимую емкость приготовления жидкого раствора, то есть данная бетономешалка рассчитана на допустимое перемешивание, приготовление бетонного раствора емкостью — 120 литров.

Итак, к примеру мы столкнулись с такой проблемой, — в бетономешалке вышел из строя электродвигатель. В этом случае мы можем заменить электродвигатель на новый либо отдать в ремонт электродвигатель для устранения его неисправностей и установить этот же самый электродвигатель.

Устранение неисправности электродвигателя — такой как перемотка обмоток статора электродвигателя, занятие трудоемкое и практически в домашних условиях не выполнимо. Здесь необходимо учитывать:

• количество витков медной проволоки для каждой обмотки статора электродвигателя;
• сечение медной проволоки.

Чаще всего такие работы по перемотке статора электродвигателя — выполняются отдельными специалистами по этой специализации.

Как самому подключить электродвигатель при его замене? — Это и является одной из основ в изложенной теме. Ведь при неправильном подключении электродвигателя — труды будут напрасны, электродвигатель опять же может перегореть.
