Как сделать стапель для ремонта своими руками

В ремонте автомобилей, особенно после ДТП, важен этап восстановления геометрии кузова. Для этого используется стапель — оборудование, позволяющее точно выровнять и зафиксировать детали кузова. Однако стоимость профессиональных стапелей может быть высокой для многих автолюбителей и мастеров. В этой статье мы расскажем, как сделать стапель для ремонта автомобиля своими руками, что сэкономит средства и обеспечит качественный ремонт.

Какой инструмент будем делать

Восстановление автомобиля происходит за счет воздействия на кузов. Автомобиль фиксируется на специальной раме, а вытяжные механизмы работают с вмятинами, возвращая кузов в исходную форму.

Существует три основных типа стапелей, на которых основаны современные усовершенствованные модели.

Создание стапеля для ремонта автомобиля своими руками — это задача, требующая внимательности и точности. Эксперты отмечают, что прежде всего необходимо определить размеры конструкции, исходя из габаритов автомобиля и типа выполняемых работ. Для изготовления стапеля рекомендуется использовать прочные материалы, такие как стальные трубы или уголки, которые обеспечат необходимую жесткость и устойчивость.

Важно также правильно спроектировать систему креплений, чтобы избежать деформации кузова во время ремонта. Некоторые специалисты советуют дополнительно установить регулируемые опоры, что позволит адаптировать стапель под различные модели автомобилей. Не менее значимым аспектом является безопасность: все соединения должны быть надежными, а сам стапель — устойчивым. В конечном итоге, качественно выполненный стапель значительно упростит процесс ремонта и повысит его эффективность.

Стапель для споттера как я раньше жил без него?

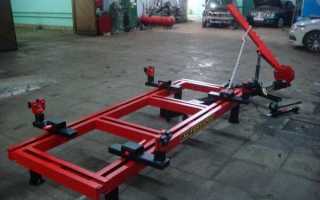

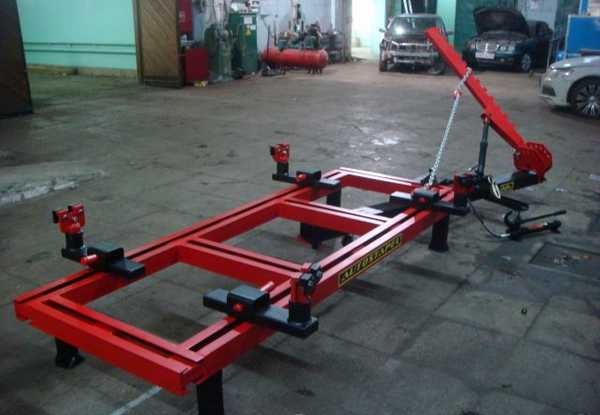

Рамный

Данное оборудование отличается компактностью и предназначается для устранения небольших вмятин и деформаций. Подойдет для решения несложных задач в условиях маленьких гаражей. В этом случае на раму устанавливается кузов. После жесткой фиксации восстановление происходит с помощью рычага и цепи. Из-за простоты конструкции этот вид стапеля изготовить проще всего.

Интересные факты

Вот несколько интересных фактов о создании стапеля для ремонта своими руками:

1. Историческая значимость: Стапели изначально использовались в судостроении для ремонта и строительства кораблей. Их конструкция позволяет надежно фиксировать корпус судна, что делает процесс ремонта более безопасным и эффективным. Создание стапеля для ремонта автомобилей или мотоциклов — это современная интерпретация этой древней технологии.

2. Индивидуальные решения: При создании стапеля своими руками вы можете адаптировать его под конкретные нужды вашего автомобиля или мотоцикла. Например, можно учесть размеры и вес транспортного средства, а также добавить дополнительные элементы, такие как подъемники или системы фиксации, что значительно упростит процесс ремонта.

3. Экономия средств: Построив стапель самостоятельно, вы можете существенно сэкономить на стоимости оборудования. Используя доступные материалы, такие как дерево, металл или даже старые детали от автомобилей, можно создать надежную и функциональную конструкцию, которая прослужит долго и поможет в выполнении множества ремонтных работ.

Стапель для кузовного ремонта своими руками

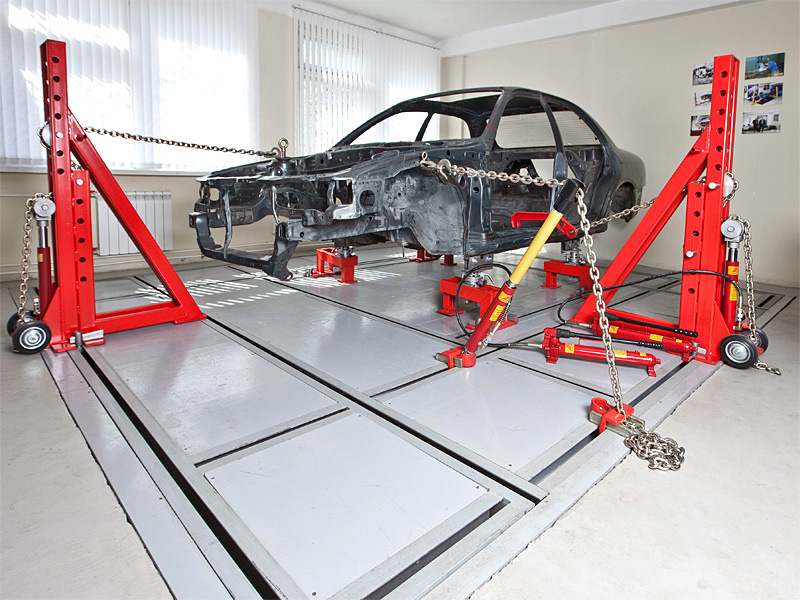

Напольный

Напольный стапель — специализированный инструмент, используемый на крупных сервисных станциях. Он имеет большие размеры и оснащён рельсами для перемещения вытяжных механизмов.

Главное преимущество напольного оборудования — высокая функциональность, позволяющая эффективно восстанавливать кузовную геометрию.

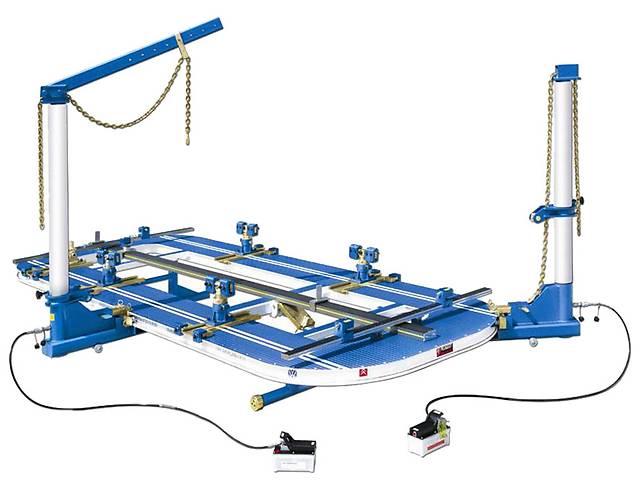

Платформа

Из-за своей универсальности может использоваться для различных задач, поэтому подходит как для профессиональных мастерских, так и для небольших гаражей механиков-любителей.

В этом случае автомобиль заезжает на платформу, которая поднимается на удобную высоту. После его надежной фиксации с помощью специальных приспособлений производится вытяжка во всех направлениях. При этом усилия можно по необходимости регулировать.

Самый лучший стапель снова в работе.Лада Калина спорт первая испытает на себе всю эту мощь.

Пошаговая инструкция

Стапель — дорогостоящее оборудование, и не каждый специалист может его купить. Однако можно самостоятельно создать такую конструкцию из доступных металлических материалов. Главное — чтобы размеры гаража позволяли разместить это оборудование.

Инструменты и материалы

Для получения качественного результата важно иметь определенные навыки, умения по проведению слесарных и сварочных работ.

Чтобы успешно решить поставленную задачу, понадобится такой набор материалов и инструментов:

• электрический сварочный аппарат;
• шлифовальная машинка;
• электродрель;
• гидравлический привод;
• болты, гайки;
• зажимные струбцины;
• швеллер (5 мм);
• металлические листы (5 мм);
• краска.

При работах важно учитывать предельные размеры создаваемой конструкции, включающей выступающие детали и фиксаторы. Для этого следует ориентироваться на качественные чертежи. Большое их количество можно найти в интернете без особых проблем.

Рекомендуется особое внимание уделить качеству крепежных материалов, поскольку от них зависит прочность и надежность подвижной конструкции.

Порядок действий

Все этапы создания конструкции следует выполнять по четкому плану:

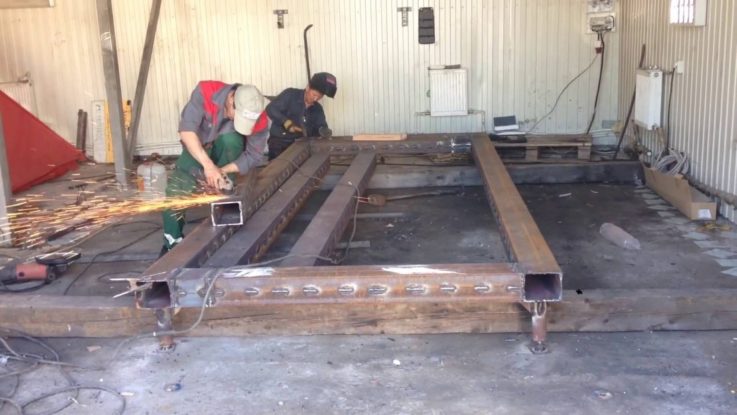

1. Соберите внешний каркас из подготовленных профилей, сваривая соединения в верхней и нижней частях. Затем прикрепите внутреннюю раму.
2. К раме прикрепите ножки или колесики.
3. Изготовьте верхние прижимы, стойки и лапы из стали толщиной 1 см. Вырежьте прямоугольники 200х350 мм и приварите к ним стойки высотой 300 мм. Длина прижимов должна составлять 250 мм.
4. Закрепите вертикальные стойки с помощью болтов. Приварите зажимные струбцины на заранее определенной высоте.

После завершения работ проверьте все элементы конструкции на транспортном средстве.

Создание стапеля в гараже возможно, если строго следовать алгоритму и правильно составленной схеме.

Советы по безопасности

При работе со стапелем для ремонта важно соблюдать меры безопасности, чтобы избежать травм и повреждений. Вот несколько ключевых рекомендаций, которые помогут вам обеспечить безопасный процесс работы:

• Используйте защитное снаряжение: Перед началом работы обязательно наденьте защитные очки, перчатки и, при необходимости, защитную маску. Это поможет защитить ваши глаза от пыли и мелких частиц, а руки — от острых предметов и химических веществ.
• Рабочая зона: Убедитесь, что ваше рабочее место хорошо освещено и организовано. Уберите все лишние предметы, которые могут стать причиной спотыкания или падения. Рабочая поверхность должна быть ровной и устойчивой.
• Правильное использование инструментов: Всегда следуйте инструкциям по эксплуатации инструментов и оборудования. Не используйте поврежденные или неисправные инструменты. Перед началом работы проверьте, что все механизмы стапеля функционируют корректно.
• Работа с тяжелыми предметами: При подъеме и перемещении тяжелых деталей стапеля используйте правильные техники подъема. Держите спину прямо, сгибайте колени и поднимайте предметы с помощью мышц ног, а не спины.
• Электрические инструменты: Если вы используете электрические инструменты, убедитесь, что они подключены к исправной электросети. Избегайте работы с инструментами в условиях повышенной влажности и всегда отключайте их от сети, когда не используете.
• Пожарная безопасность: Держите под рукой огнетушитель и ознакомьтесь с его использованием. Избегайте работы с легковоспламеняющимися материалами рядом с открытым огнем или источниками тепла.
• Работа в одиночку: Если возможно, не работайте в одиночку, особенно при выполнении сложных или опасных задач. Наличие помощника может значительно повысить уровень безопасности.
• Регулярные перерывы: Не забывайте делать перерывы, чтобы избежать усталости. Усталость может привести к снижению концентрации и увеличению риска травм.

Следуя этим советам, вы сможете минимизировать риски и сделать процесс работы со стапелем более безопасным и эффективным. Безопасность должна быть вашим приоритетом на каждом этапе ремонта.

Вопрос-ответ

Что такое рельсовый стапель?

Примечание к используемой терминологии: термин «slipway», используемый здесь, также называемый «patent slip» (слип), в британском языке обозначает колёсную люльку на рельсах, которая спускается в море для докования судов, обычно небольших водоизмещением до 2000 тонн. Аналогичное значение в Америке — «marine railway» (морская железная дорога).

Для чего машину ставят на стапель?

Стапель кузовной представляет собой техническое устройство, основное предназначение которого заключено в частичной диагностике кузовных повреждений и дальнейшем восстановлении кузова авто после аварии. Существует два типа стапелей для рихтовки – платформенный и рамный.

Советы

СОВЕТ №1

Перед началом сборки стапеля тщательно изучите размеры и характеристики вашего автомобиля. Это поможет вам определить необходимые материалы и размеры конструкции, чтобы стапель был максимально удобным и безопасным для работы.

СОВЕТ №2

Используйте качественные и прочные материалы для создания стапеля. Металлические профили и балки обеспечат надежность конструкции, а также позволят выдерживать вес автомобиля и нагрузки во время ремонта.

СОВЕТ №3

Обязательно предусмотрите возможность регулировки высоты стапеля. Это позволит вам адаптировать конструкцию под различные модели автомобилей и обеспечит удобный доступ к всем частям машины во время ремонта.

СОВЕТ №4

Не забывайте о безопасности! Убедитесь, что стапель устойчив и правильно закреплен. Используйте дополнительные элементы, такие как фиксаторы и подставки, чтобы предотвратить случайное падение автомобиля во время работы.
