В статье рассмотрим процесс снятия и ремонта блока управления печкой на автомобиле Chery Amulet. Этот элемент системы отопления обеспечивает комфортную температуру в салоне, и его неисправности могут вызвать значительные неудобства. Предоставим пошаговые инструкции и советы, которые помогут вам самостоятельно выполнить эту задачу, сэкономив время и деньги на сервис.
Процедура снятия
Для восстановления блока управления отопителем в автомобиле Chery Amulet сначала его необходимо снять. Конструкция автомобиля несложная, и даже начинающий автовладелец справится с этой задачей. Для демонтажа понадобятся лишь две отвертки: крестообразная и плоская.
- Обязательно отключите отрицательную клемму аккумулятора, чтобы обесточить автомобиль. Снимать батарею не нужно, просто отведите клемму в сторону.
- В зависимости от ситуации можно снять центральную консоль полностью или только накладку блока управления отопительной системой.
- Для демонтажа центральной консоли подденьте плоской отверткой край центральных дефлекторов и аккуратно извлеките их.
- Под дефлекторами находятся два винта, крепящие верхнюю часть накладки центральной консоли.
- Извлеките магнитолу, отключите жгут проводов и штекер антенны. Затем подденьте рамку подстаканника отверткой.
- За рамкой скрыты четыре винта, которые нужно открутить для извлечения подстаканника.
- Теперь доступны два винта, фиксирующие накладку консоли.
- Если пропустили предыдущие шаги, можно попробовать поддеть накладку на блоке управления вентиляцией и отоплением.
- Накладка снимается, за ней находятся четыре винта, крепящие блок управления, и два винта, фиксирующие накладку центральной консоли.
- Если вы решили снять все, уберите накладку центральной консоли и извлеките блок управления отопителем.
- На блоке управления есть пластиковые фиксаторы с проводами. Сожмите их, чтобы отключить колодку проводов.
- Аналогично снимите все колодки проводов с блока управления, отжимая фиксаторы.
- Осторожно подденьте пружинный держатель плоской отверткой и снимите его.
- Отсоедините наконечники тросиков от рычагов управления, регулирующих заслонки.

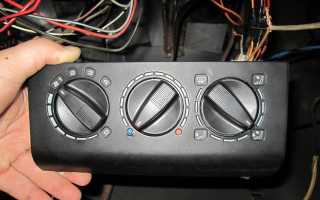

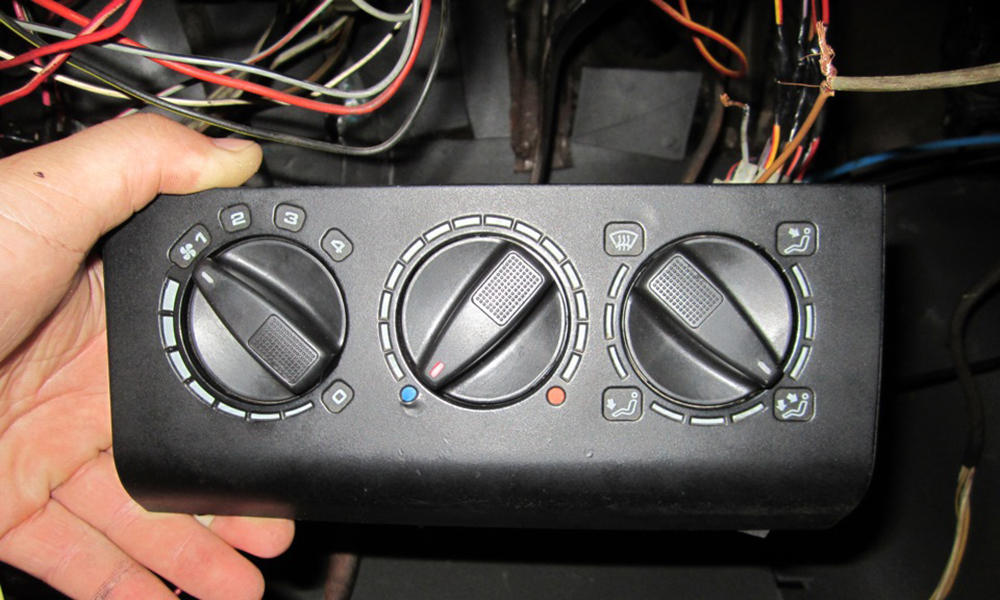

- Теперь можно снять весь блок управления печкой и оценить его состояние.
Работа с блоком управления отопителем несложная. Главное — следовать инструкции и действовать последовательно.
Эксперты рекомендуют при снятии и ремонте блока управления печкой на Chery Amulet соблюдать последовательность действий для предотвращения повреждений. В первую очередь необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует аккуратно снять обивку панели, используя пластиковые инструменты, чтобы не повредить крепления. После этого можно получить доступ к блоку управления, который фиксируется несколькими винтами. При ремонте важно проверить все соединения и контакты на наличие коррозии или повреждений. Замена неисправных элементов, таких как резисторы или переключатели, может значительно улучшить работу системы отопления. Завершив ремонт, эксперты советуют тщательно протестировать блок перед установкой на место, чтобы убедиться в его исправности.
Возможные неисправности
Заниматься ремонтом регулировки печки на Chery Amulet или нет, зависит от конкретной ситуации. Иногда, выполнив неправильный демонтаж, можно окончательно повредить устройство, тем самым единственным выходом из ситуации будет покупка нового блока. Проблема лишь в том, что стоимость нового блока управления составляет около 5 тысяч рублей. Не все понимают, за что они платят такие деньги, и пытаются найти альтернативный выход из сложившейся ситуации. Если говорить о неисправностях, то тут стоит выделить несколько возможных проблем.
- Отказ подсветки. Выполнена она в виде белой пластиковой накладки сверху блока, который не сложно заметить при снятии. Внутри подсветки предусмотрено несколько лампочек. Рекомендуется сначала убедиться в нормальном состоянии проводки, после чего заменить сами лампочки, если они просто перегорели и вышли из строя. Сделать это не сложно, но снимать лампочки следует аккуратно, чтобы не повредить патрон и цоколь.
- Поломка креплений тросиков регулировки заслонок. Это актуальная проблема для тех, кто неоднократно снимал центральную консоль и сам блок управления. Здесь используется довольно хрупкий пластик одновременно с очень твёрдым металлом. Именно металл при довольно жёсткой фиксации тросиков начинает провоцировать образование трещин и надломов пластиковых компонентов блока управления. С завода для крепления тросиков используют металлическую скобу. Её жёсткость приводит к проблемам с тросами, из-за чего в результате становится невозможно регулировать заслонки. Здесь тросик в жёлтом кожухе отвечает за направление подачи воздуха, а верхний чёрный позволяет регулировать интенсивность обдува. Есть ещё синий тросик, отвечающий за температуру. Если пластиковые дорожки для фиксации тросиков сломались, самым простым решением будет использовать металлические хомуты для них.
- Поломка рычажков. Сами рычаги, которые соединяются с тросиками, достаточно прочные, выполненные из металла. А если быть точнее, то из дюралевого сплава, являющегося разновидностью алюминия. Но и они могут ломаться. Некоторые пытаются заново припаять или сварить рычажки, хотя на практике результат получается неудовлетворительным. Лучше полностью заменить элементы. Для этого снимаются крепления тросиков и извлекаются сами рычажки. Обязательно запоминайте, где какой трос находился, и в какой последовательности соединялся. Жёлтый идёт снизу, чёрный укладывается сверху. Синий проходит отдельно.
- Крутилки. Сами крутилки обычно ломаются при слишком интенсивном их вращении. Особенно этот пластик становится уязвимым при пониженной температуре. Материал промерзает, делается хрупким и при сильном нажатии может надломиться. Чтобы снять чёрную внешнюю крутилку, необходимо через отверстие в регуляторе нажать на пластиковый фиксатор, в результате чего элемент выйдет из зацепления и снимется. Далее с обратной стороны надавите отвёрткой, и из пазов выйдет уже вторая часть крутилки, выполненная из зелёного пластика. Шестерёнка крутилки, изготовленная из белого пластика, демонтируется путём сжатия лепестков с внутренней стороны блока управления. После этого демонтируются уже сами рычажки. Иначе их снимать не стоит пытаться, поскольку наверняка произойдёт поломка. Здесь наверняка придётся покупать новые запчасти. На нижней шестерёнке тоже есть клипса, которая выжимается отвёрткой, и элемент просто вылетает с посадочного места.
Сборка узла выполняется в обратной последовательности. Пытаться ремонтировать блок отопителя или нет, зависит от конкретной ситуации. Иногда поломки оказываются критичными, пластик полностью деформируется, обрываются тросики или ломаются рычажки. Тогда проблема решается исключительно заменой компонентов, либо всего блока управления в сборе. Останавливает выполнить полную замену только далеко не скромная стоимость нового блока, который для такого бюджетного автомобиля стоит весьма и весьма дорого. Потому можно поискать варианты на вторичном рынке, обратиться к авторазборкам, либо же не пожалеть денег, и заказать новый блок.
Прежде чем разбирать блок управления, убедитесь в исправности электроцепи, в целостности контактов и проводов. Также проверьте обязательно предохранители. Механические поломки блока управления нельзя считать серьёзными и опасными неисправностями. Их устранение можно выполнить своими руками, неплохо сэкономив деньги на замене элемента.
| Этап работы | Действие | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | Отключить питание автомобиля (отсоединить клемму «-» от аккумулятора). | Отвертка крестовая, головка на 10 (возможно другие, в зависимости от модификации), плоская отвертка. |
| Демонтаж блока управления печкой | Снять декоративную панель центральной консоли (обычно крепится на защелках). Отсоединить разъем блока управления печкой. Открутить крепежные винты блока управления (местоположение винтов зависит от модификации автомобиля). Извлечь блок управления. | Отвертка крестовая, головка на 10 (возможно другие), плоская отвертка. |
| Диагностика | Визуально осмотреть блок управления на наличие повреждений (трещины, оплавления, следы окисления). Проверить целостность проводов и разъемов. Проверить напряжение на контактах блока управления (при необходимости использовать мультиметр). | Мультиметр, схема электрооборудования Chery Amulet. |
| Ремонт | В зависимости от выявленной неисправности: замена поврежденных элементов (резисторы, конденсаторы, микросхемы), пайка контактов, очистка от окисления. | Паяльник, припой, канифоль, мультиметр, запасные радиокомпоненты (при необходимости), специальные средства для очистки контактов. |
| Сборка | Установить блок управления печки на место. Подключить разъем. Собрать декоративную панель. Подключить питание автомобиля. | Отвертка крестовая, головка на 10 (возможно другие). |
| Проверка | Проверить работоспособность печки. Проверить все режимы работы (температура, скорость вращения вентилятора). | – |
Интересные факты
Вот несколько интересных фактов о снятии и ремонте блока управления печкой на Chery Amulet:
Читайте также:
-
Специфика конструкции: Блок управления печкой на Chery Amulet имеет уникальную конструкцию, которая может отличаться от других моделей. Это означает, что при его снятии важно учитывать особенности креплений и подключения проводов, чтобы избежать повреждений.
-
Диагностика неисправностей: Перед тем как снимать блок управления, полезно провести диагностику. Часто проблемы с отоплением могут быть связаны не только с самим блоком, но и с датчиками температуры или вентилятором. Правильная диагностика поможет сэкономить время и средства на ненужный ремонт.
-
Ремонт и замена: В случае, если блок управления печкой не подлежит ремонту, его замена может быть выполнена самостоятельно. Однако важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и функциональностью в будущем.
Эти факты помогут лучше понять процесс работы с блоком управления печкой на Chery Amulet и избежать распространенных ошибок.
Советы по ремонту и замене
При ремонте и замене блока управления печкой на Chery Amulet важно следовать определённым шагам, чтобы избежать повреждений и обеспечить правильную работу системы отопления. Ниже приведены рекомендации, которые помогут вам в этом процессе.
1. Подготовка к работе
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:
- Набор отверток (плоские и крестовые);
- Гаечные ключи;
- Плоскогубцы;
- Мультиметр для проверки электрических соединений;
- Запасные предохранители;
- Смазочные материалы для соединений.
Также рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля, чтобы понять, как правильно снять блок управления.
2. Снятие блока управления
Для снятия блока управления печкой выполните следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите декоративную панель, которая закрывает блок управления. Обычно она крепится на защелках или винтах.
- Отсоедините все электрические разъемы от блока управления. Обратите внимание на их расположение, чтобы не перепутать при установке нового блока.
- Открутите крепежные винты, фиксирующие блок управления. Обычно их несколько, и они могут находиться в труднодоступных местах.
- Аккуратно извлеките блок управления из монтажного места, стараясь не повредить провода и разъемы.
3. Диагностика и ремонт
После снятия блока управления проведите его диагностику:
- Проверьте целостность проводов и разъемов на наличие повреждений или коррозии.
- Используйте мультиметр для проверки напряжения на входах и выходах блока. Это поможет выявить неисправные компоненты.
- Если обнаружены повреждения, замените неисправные детали или сам блок управления.
Если блок управления не подлежит ремонту, рекомендуется приобрести новый или восстановленный блок, соответствующий модели вашего автомобиля.
4. Установка нового блока управления
Установка нового блока управления осуществляется в обратном порядке:
- Поместите новый блок управления на место и закрепите его винтами.
- Подключите все электрические разъемы, убедившись, что они надежно фиксируются.
- Установите декоративную панель обратно на место.
- Подключите аккумулятор и проверьте работу печки.
5. Проверка работоспособности
После завершения установки нового блока управления обязательно проверьте его работоспособность. Включите печку и проверьте все режимы работы: обогрев, охлаждение, регулировку температуры и скорость вентилятора. Убедитесь, что все функции работают корректно.
-
Читайте также:
Следуя этим рекомендациям, вы сможете успешно снять и отремонтировать блок управления печкой на Chery Amulet, обеспечив комфортные условия в салоне вашего автомобиля.
Вопрос-ответ
Где находится блок управления стеклоподъемниками Chery Amulet?
Блок управления стеклоподъемниками Chery Amulet обычно находится на двери водителя, в области дверной панели, где расположены кнопки управления стеклоподъемниками.
Какое давление масла Chery Amulet?
Кроме того, важно понимать, какое давление масла должно быть в двигателе Чери Амулет. Это помогает вовремя обнаружить возможные проблемы и избежать серьезных поломок. Обычно давление масла должно находиться в пределах от 2,5 до 3,5 бар на холостом ходу при прогретом двигателе.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит электронику вашего Chery Amulet во время снятия и ремонта блока управления печкой.
СОВЕТ №2
Запомните или сделайте фотографии подключения проводов к блоку управления. Это упростит процесс сборки и поможет избежать ошибок при подключении после ремонта.
СОВЕТ №3
При разборке блока управления используйте подходящие инструменты, чтобы не повредить пластиковые защелки и крепления. Это поможет сохранить целостность деталей и упростит их повторную установку.
СОВЕТ №4
После завершения ремонта блока управления, протестируйте его работу перед установкой на место. Это позволит убедиться в исправности устройства и избежать повторного снятия в случае неисправности.
