Инструкции по замене блока управления печкой на Газели

В статье рассмотрим замену блока управления печкой на автомобиле Газель. Поломка блока может привести к недостаточному обогреву салона, что критично зимой. Предоставим пошаговые инструкции и рекомендации для самостоятельной замены, что сэкономит время и деньги на сервис.

Газель Газели рознь

Чтобы разобраться с блоком управления отопителем на Газели, нужно определить модель автомобиля.

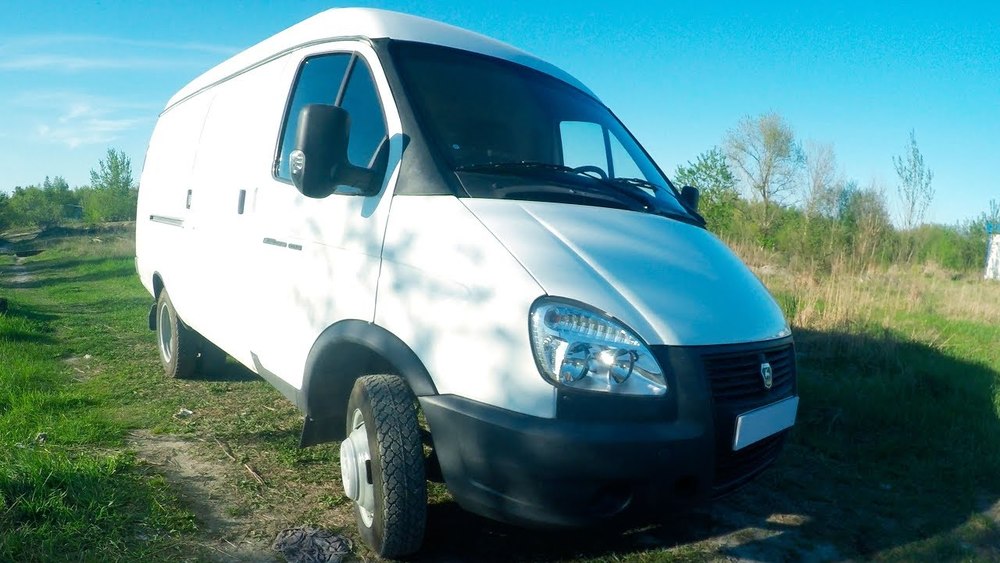

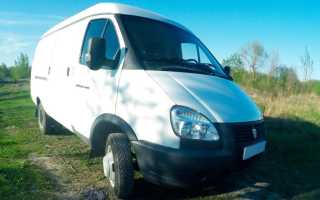

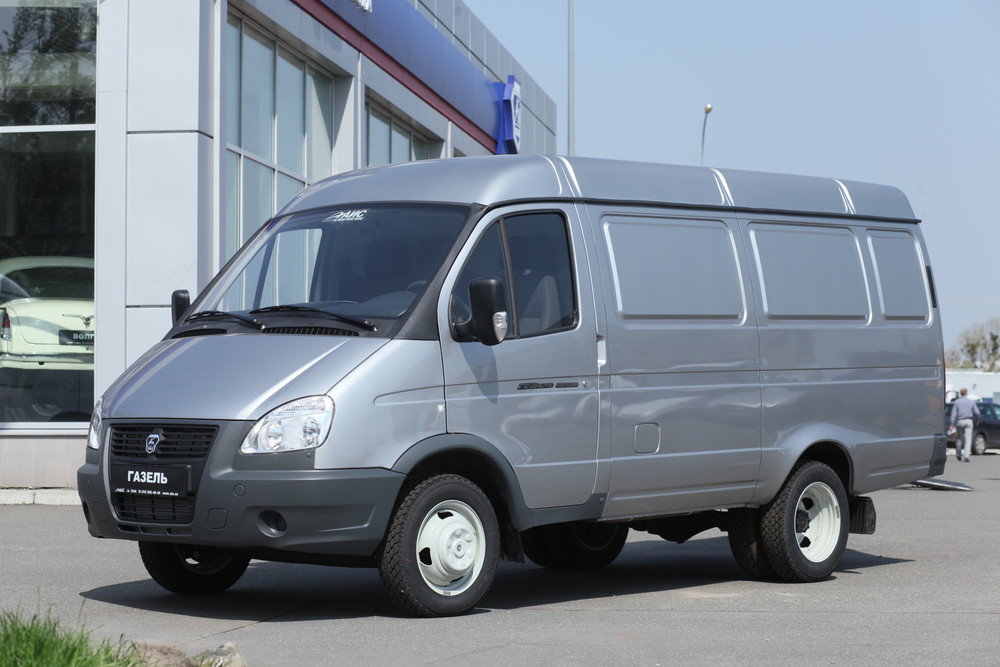

В этой статье рассмотрим процесс на примере Газели 2705. Руководство может различаться в зависимости от года выпуска.

Предложим две инструкции. Первая касается ГАЗ 2705 (Газель), произведенной до апреля 2002 года. Если ваша машина собрана после этой даты, понадобятся другие рекомендации для демонтажа и замены блока управления отопителем.

Эксперты в области автосервиса подчеркивают важность правильной замены блока управления печкой на Газели для обеспечения комфортного микроклимата в салоне. Процесс требует внимательности и аккуратности, так как неправильная установка может привести к сбоям в работе системы отопления и вентиляции. Специалисты рекомендуют заранее подготовить все необходимые инструменты и запчасти, а также ознакомиться с технической документацией. Важно отключить аккумулятор перед началом работы, чтобы избежать короткого замыкания. После снятия старого блока необходимо тщательно проверить соединения и установить новый элемент, следуя инструкциям производителя. Завершив установку, стоит протестировать работу печки, чтобы убедиться в корректности выполненных действий.

Замена платы на блоке управления печкой на газели до бизнес. Блок управления печкой газель до бизнес

Инструкция для старой Газели 2705

Сначала будет рассмотрено, как осуществляется замена вышедшего из строя блока управления печкой на автомобилях серии ГАЗ 2705, произведённых до апреля 2002 года.

Удивляться не стоит тому количеству старых Газелей, которые колесят по отечественным автодорогам. Потому автомобилисты активно интересуются нюансами замены управляющего блока на моделях старого образца.

Работа начинается с подготовительных мероприятий. Аналогичные процедуры рекомендуется выполнить и при работе с обновлённой версией ГАЗ 2705.

Подготовка предусматривает проведение таких процедур:

• подготовьте весь необходимый инструмент, разложите их в удобном для себя месте и порядке;
• если причина точно кроется в вышедшем из строя блоке управления печкой на Газели, тогда заранее купите новый блок или найдите его на авторазборках, чтобы сэкономить;
• обязательно отключите на машине минусовую клемму от аккумуляторной батареи, либо снимите АКБ полностью;
• сдвиньте передние кресла максимально назад или снимите кресла;
• подготовьте удобный источник света в виде переносной лампы или мощного фонарика.

Работа займёт достаточно много времени. Особенно для тех, кто впервые сталкивается с заменой управляющего блока. А потому лучше заранее приготовиться к тому, что на замену у вас уйдёт не один час.

С демонтированными креслами появляется намного больше свободного пространства в салоне, а потому работать в Газели будет объективно удобнее. Но тут уже сам для себя решает, как ему будет лучше.

Закончив подготовку, можно приступать к снятию и последующей замене блока управления.

Газель, выпущенная до апреля 2002 года, предусматривает в своей конструкции 2 блока управления. Один передний, второй задний.

Интересные факты

Вот несколько интересных фактов, связанных с заменой блока управления печкой на Газели:

1. Сложность доступа: Замена блока управления печкой на Газели может быть сложной задачей из-за ограниченного пространства под приборной панелью. Часто для доступа к блоку необходимо демонтировать не только сам блок, но и другие элементы интерьера, такие как консоль и обшивку.

2. Электрические соединения: При замене блока управления важно обратить внимание на электрические соединения. Неправильное подключение проводов может привести к неисправностям в системе отопления и вентиляции, а также к повреждению других электрических компонентов автомобиля.

3. Совместимость деталей: На рынке запчастей можно найти как оригинальные, так и неоригинальные блоки управления. При выборе важно учитывать совместимость с конкретной моделью Газели, так как разные модификации могут иметь различные версии блока, что влияет на функциональность и надежность работы системы отопления.

начинающий газелист# ремонт блока-модуля управления печки.На газели.

Снятие и замена переднего блока

Сначала демонтируем передний блок, так как здесь предстоит выполнить значительный объём работ. Снятие заднего блока требует меньше времени и усилий.

• Отсоедините отрицательную клемму от аккумулятора. Учтите, что при этом потеряется информация в памяти электронных устройств.
• Демонтируйте комбинацию приборов на панели Газели, открутив крепления по периметру.
• Снимите верхнюю часть приборной панели, аккуратно потянув её на себя, чтобы не повредить.
• Отметьте текущее положение всех тросов, сделав метки.
• Освободите зажим оболочки троса, снимите его и демонтируйте трос от рычага управления температурой отопительной системы.
• Аналогично снимите трос, отвечающий за распределение воздушных потоков.
• Если Газель оснащена кондиционером, отсоедините шланги от вакуумного выключателя.
• Блок управления отопителем крепится на четырёх винтах, которые нужно полностью открутить.

Теперь блок можно извлекать и проверять его состояние. При необходимости выполните ремонт.

Если узел невозможно отремонтировать, потребуется полная замена.

Для замены блока управления возьмите новую деталь и установите её на место:

• Установите отремонтированный или новый блок, закрутите все винты.
• Подключите тросики, используя метки.
• Закрепите тросики к пульту отопителя с помощью зажимов.
• Установите регулировочные зажимы и зафиксируйте оболочки тросиков.
• Верните на место комбинацию приборов.

Работы с передним блоком управления отопительной системой автомобиля ГАЗ 2705 (модели до апреля 2002 года) завершены.

Задний блок

Что же касается заднего блока, то тут всё достаточно просто:

• снимается центральная консоль на автомобиле;
• отключаются тросы управления;
• демонтируется сам блок;
• выполняется сборка в строгой обратной последовательности.

Существенных проблем со снятием центральной консоли возникнуть не должен. Здесь лишь потребуется открутить все мешающие саморезы и винты. Не дёргайте и не тяните на себя консоль, если вы не уверены, что все крепежи были извлечены. Иначе сломать пластик предельно просто. Особенно на Газели с большим пробегом, где постепенно пластик начал сильно крошиться.

Что же касается нового блока, то его можно приобрести в подержанном состоянии, обратившись к разного рода тематическим объявлениям, поискать на авторазборках, либо попытать счастье найти совершенно новый управляющий блок в специализированных магазинах.

Газель .Замена лампочек блока комфорта

Замена блока на обновлённых ГАЗ 2705

С весны 2002 года автомобили ГАЗ 2705 изменили конструкцию отопительного оборудования и управляющего блока.

Инструкция для этой версии Газели будет отличаться.

Ключевые компоненты блока управления:

• крышка;
• зажимы для тросов;
• основная плата;
• выключатель электровентилятора.

Перед работой отключите минусовую клемму от аккумулятора — это важно для безопасности.

Процесс снятия и замены управляющего блока отопительного оборудования на Газели:

1. Отключите клемму от аккумулятора в подкапотном пространстве, затем перейдите в салон.
2. Создайте комфортные условия для работы: сдвиньте или снимите кресла и подготовьте инструменты.
3. Открутите винты, удерживающие накладку на приборной панели, и уберите ее в сторону.
4. Демонтируйте поворотные ручки на блоке управления, потянув их на себя аккуратно.
5. Открутите четыре винта, фиксирующие накладку на блоке управления отопительной системой.
6. Немного отодвиньте накладку и отсоедините разъемы.
7. Открутите два винта, удерживающие блок управления печкой.
8. Осторожно извлеките управляющий блок.
9. Отключите многоконтактный разъем.
10. Снимите выключатель вентилятора с блока управления отопителем.
11. Отогните фиксирующие язычки, чтобы снять крышку с основной платы.
12. Надрежьте крепежные зажимы тросиков.
13. Освободите и вытащите тросики печки из направляющей, если они подлежат замене.
14. Установите новые тросики в основную плату и соедините с зубчатой направляющей.
15. Закрепите тросы новыми зажимами.
16. Верните крышку на основную плату и зафиксируйте ее.
17. Установите выключатель вентилятора обратно в блок управления.
18. Верните блок управления на место, зафиксировав его винтами.
19. Подсоедините многоконтактный разъем к накладке и прикрутите накладку.
20. Установите поворотные ручки управления отопительным оборудованием.
21. Верните накладку приборной панели и зафиксируйте ее винтами.
22. Подключите провод массы к аккумуляторной батарее.

Многие автовладельцы, не уверенные в причинах неисправности отопительной системы, начинают сложные демонтажные работы, которые могут оказаться ненужными.

Важно провести диагностику, определить причину поломки и выбрать оптимальный способ ее устранения.

При демонтаже узлов стоит подумать о выполнении нескольких работ одновременно, включая профилактические.

Газель не идеальна с точки зрения инженерии и надежности, но это конструктор с простым устройством, что позволяет самостоятельно заменять блок управления печкой без обращения к профессионалам.

Снять и заменить блок управления отопительным оборудованием на Газели (ГАЗ 2705) может любой, кто хочет сэкономить и имеет базовый набор инструментов.

При демонтаже управляющего блока учитывайте дату выпуска машины — действия могут немного отличаться в зависимости от года или месяца производства. Однако инструкция проста и понятна, что позволяет добиться положительного результата.

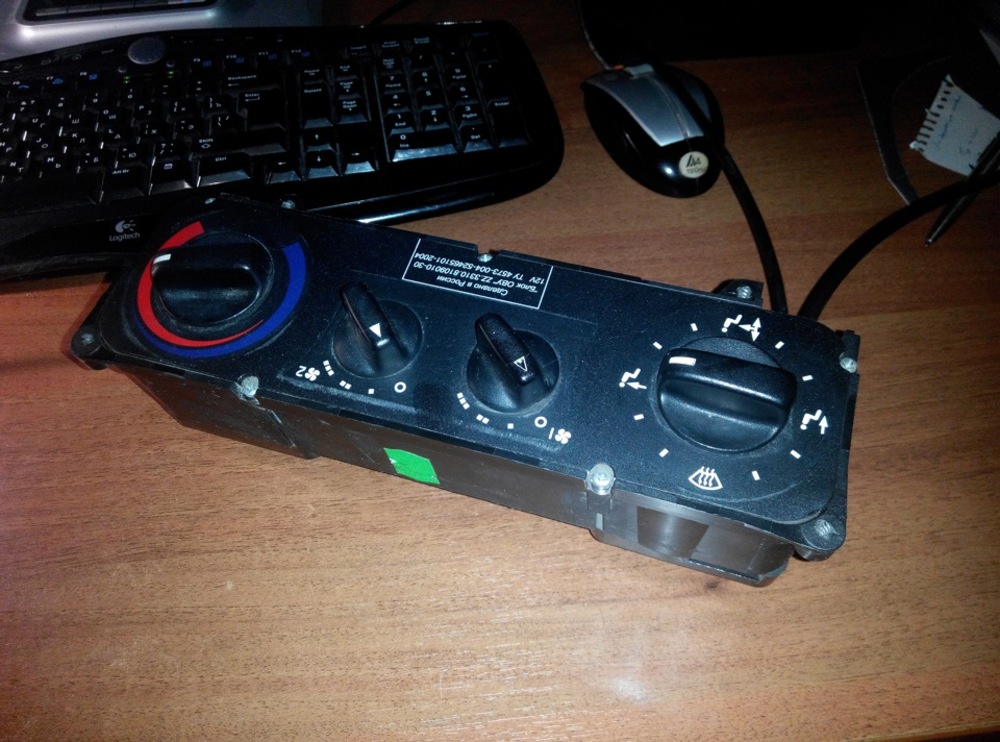

Советы по диагностике неисправностей блока управления печкой

Перед тем как приступить к замене блока управления печкой на Газели, важно провести диагностику, чтобы убедиться, что проблема действительно заключается в этом компоненте. Ниже приведены несколько советов, которые помогут вам правильно диагностировать неисправности блока управления печкой.

1. Проверка питания блока управления

Первым шагом в диагностике является проверка наличия питания на блоке управления. Для этого вам понадобятся мультиметр и доступ к электрическим схемам автомобиля. Проверьте, поступает ли напряжение на блок управления при включении зажигания. Если напряжение отсутствует, необходимо проверить предохранители и проводку, ведущую к блоку.

2. Анализ работы печки

Обратите внимание на работу печки. Если она не включается или работает некорректно (например, не регулируется температура или скорость вентилятора), это может указывать на неисправность блока управления. Попробуйте переключить режимы работы печки и послушайте, изменяется ли звук работы вентилятора. Если изменения не происходят, это может быть признаком неисправности блока.

3. Проверка датчиков температуры

Блок управления печкой получает данные от датчиков температуры. Если один из датчиков неисправен, это может привести к неправильной работе системы отопления. Проверьте состояние датчиков, а также их соединения. Если датчики повреждены или имеют коррозию, их необходимо заменить.

4. Считывание кодов ошибок

Современные автомобили могут быть оснащены системой самодиагностики, которая позволяет считывать коды ошибок. Если ваша Газель имеет такую функцию, используйте диагностический сканер для получения информации о возможных неисправностях. Коды ошибок могут указать на конкретные проблемы с блоком управления или связанными компонентами.

5. Визуальный осмотр блока управления

Не забывайте о визуальном осмотре самого блока управления. Проверьте его на наличие механических повреждений, коррозии или перегрева. Обратите внимание на состояние разъемов и проводов, ведущих к блоку. Если вы заметили повреждения, это может быть причиной неисправности.

6. Тестирование блока управления

Если все предыдущие шаги не выявили проблем, можно провести тестирование самого блока управления. Для этого потребуется подключить его к специальному оборудованию или заменить временно на исправный блок. Если после замены печка заработала, значит, проблема была в блоке управления.

Следуя этим советам, вы сможете более точно определить, является ли блок управления печкой причиной неисправностей в системе отопления вашего автомобиля. Правильная диагностика поможет избежать ненужных затрат на замену компонентов, которые могут быть исправны.

Вопрос-ответ

Где находится резистор печки Газель?

Регулятор оборотов печки находится на корпусе отопителя и охлаждается за счет работы вентилятора последнего. Располагается микросхема под центральным верхним бардачком, поэтому первым делом снимаем его. Понадобится открутить 8 болтов, по времени около 20 минут.

Как включить печку на Газели Бизнес?

На блоке управления климатом левой крутилкой выставляешь температуру на ноль и все дела. Правой также выключаешь сам вентилятор печки.

Как понять, что вышел из строя резистор печки?

Когда “еж” выходит из строя, водитель может заметить следующие признаки: вентилятор работает только на одной скорости или перестает работать вообще. Один из наиболее распространенных симптомов выхода из строя “ежа” – это ограничение работы вентилятора отопителя только на одной фиксированной скорости.

Советы

СОВЕТ №1

Перед началом замены блока управления печкой обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и защитит электронику автомобиля.

СОВЕТ №2

Запомните или сделайте фотографии подключения проводов к старому блоку управления. Это поможет избежать путаницы при установке нового блока и сэкономит время на сборку.

СОВЕТ №3

Используйте оригинальные или качественные запчасти для замены блока управления. Это обеспечит надежную работу системы отопления и продлит срок службы автомобиля.

СОВЕТ №4

После установки нового блока управления проверьте его работу на всех режимах. Убедитесь, что печка функционирует корректно и нет посторонних шумов или запахов.
