Планетарная коробка передач (КПП) — ключевой элемент автоматической трансмиссии автомобилей, обеспечивающий плавное и эффективное переключение передач. В статье рассмотрим устройство и принцип работы планетарной КПП, её преимущества и особенности. Понимание этого механизма поможет автолюбителям лучше ориентироваться в технических аспектах своих автомобилей и оценить важность правильного обслуживания трансмиссии для надежности и долговечности транспортного средства.
Устройство, принцип работы
Схематически автоматическая коробка передач (АКПП) состоит из двух основных компонентов: планетарного механизма и гидротрансформатора. Крутящий момент от двигателя передается на гидротрансформатор, который преобразует вращение в зависимости от режима движения.
В механической коробке передач (МКПП) три вала (ведущий, промежуточный и ведомый) имеют постоянное зацепление. Переключение передач осуществляется подключением ведомого вала к определенной паре шестерен. В автоматической коробке выбор режима движения происходит через блокировку шестерен в планетарном механизме.

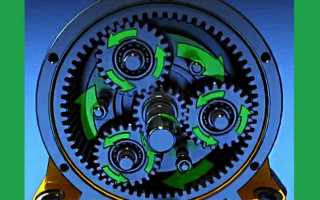

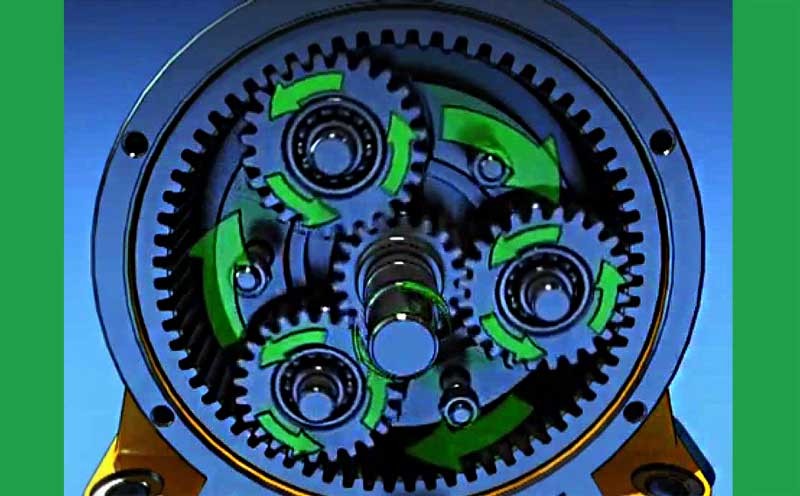

Планетарная коробка передач включает солнечную шестерню, которая получает вращение от гидротрансформатора через водило. К водилу подключены сателлиты (от трех до четырех), взаимодействующие с коронной шестерней. Все элементы планетарной передачи имеют тормозной механизм фрикционного типа, который блокирует шестерни.
Рассмотрим три примера работы планетарной коробки:
- Для ускорения фиксируется кольцевая шестерня, и вращение от гидротрансформатора передается на сателлиты, увеличивая их скорость. Водило «суммирует» вращение сателлитов и начинает вращаться быстрее.
- При снижении скорости фиксируется водило, а сателлиты продолжают вращаться, уменьшая скорость кольцевой шестерни.
- Прямая передача достигается фиксацией водила с кольцевой шестерней, что минимизирует трение.
В каждом режиме блокируются определенные элементы планетарной передачи.
Крутящий момент передается на приводы (раздатку для полноприводных автомобилей или карданный вал для заднеприводных) с тех элементов, которые не заблокированы. Если блокируется водило, вращение передается на колеса с кольцевой шестерни. При прямой передаче планетарный редуктор становится «лишним», так как крутящий момент передается непосредственно от гидротрансформатора.
Совершенствование АКПП направлено на снижение расхода топлива и улучшение динамики автомобиля. Увеличивается количество планетарных редукторов, при этом все, кроме первого, не имеют понижающих передач. Это позволяет прямой передаче на последующих редукторах быть более скоростной, чем повышающая передача основного редуктора.
Работа фрикционов, отвечающих за переключение режимов, основана на наборе подвижных или фиксированных колец. Подвижные кольца связаны с вращающимися узлами редуктора. Когда электроника реагирует на действия с педалью акселератора и создает необходимое давление жидкости в АКПП, неподвижные диски соединяются с подвижными, что делает определенные элементы неподвижными. Этот принцип лежит в основе работы планетарного механизма.
Электроника отслеживает скорость автомобиля и скорость вращения коленвала, регулируя работу коробки для оптимизации условий для двигателя и минимизации расхода топлива. Она может определять степень износа фрикционов, что полезно при покупке подержанного автомобиля с АКПП.
Читайте также:
Планетарная коробка передач включает насос, создающий давление в системе технической жидкости, а распределение давления регулируется электромагнитными клапанами.
Из-за высокого давления, создаваемого насосом, автомобиль с АКПП не заведется «с толкача», так как буксировка не обеспечит нужное давление.
Если бы автоматическая коробка с планетарным механизмом была напрямую соединена с двигателем, при остановке автомобиля и переключении передач двигатель бы глох. Гидротрансформатор решает эту проблему, выполняя функции сцепления в автоматическом режиме.
Гидротрансформатор состоит из трех компонентов:
- центробежного насоса, соединенного с валом маховика;
- реактора, который блокирует передачу вращения;
- центростремительной турбины, передающей преобразованный момент вращения планетарному механизму.
Между колесами турбины и насоса существует зазор. Вращение передается на турбину через трансмиссионное масло, которое движется по замкнутому кругу. При остановке автомобиля вращение передается без необходимости выключать передачу. При изменении режима начинает работать реактор.
При резком нажатии на педаль акселератора скорость вращения турбинного колеса увеличивается, и реактор останавливается, что называется гидротрансформаторным режимом. Когда скорость турбинного колеса сравнивается с насосным, колесо реактора начинает вращаться, увеличивая КПД автоматической трансмиссии. Этот режим называется режимом гидромуфты.
Планетарная коробка передач представляет собой сложный механизм, который обеспечивает плавное изменение передаточного числа и высокую эффективность работы трансмиссии. Эксперты отмечают, что основным элементом этой конструкции является планетарный редуктор, состоящий из центральной шестерни (солнца), нескольких планетарных шестерен и внешней обоймы (короны). При вращении солнца планетарные шестерни движутся вокруг него, создавая различные передаточные отношения в зависимости от того, какая из частей системы фиксируется.
Специалисты подчеркивают, что такая система позволяет добиться компактности и легкости конструкции, что особенно важно для современных автомобилей. Кроме того, планетарные коробки передач обеспечивают высокую надежность и долговечность, что делает их популярными как в легковых, так и в грузовых автомобилях. Важно отметить, что правильная настройка и обслуживание планетарной коробки передач способствуют ее эффективной работе и увеличивают срок службы автомобиля.
Сфера применения планетарных МКПП
На заре автомобилестроения планетарные трансмиссии присутствовали и в механических коробках – например, в знаменитой модели Ford T. Передачи переключались тремя педалями, педаль газа перенесли на подрулевой переключатель. Первая передача включалась левой педалью, вторая – центральной, задняя – правой. В 1928 году модель сняли с конвейера, и эра планетарных МКПП ушла в небытиё.
В 30-е годы появились первые полуавтоматические коробки передач планетарного типа, которые впоследствии были вытеснены полностью автоматическими.
В полуавтоматах функции сцепления выполняла гидромуфта. В автоматических трансмиссиях – гидротрансформатор.
Впрочем, планетарные МКПП всё ещё в ходу – их устанавливают в гусеничную технику (трактора, экскаваторы), в том числе военного назначения (танки, транспортёры, тягачи). Используется планетарный механизм в металлорежущих станках, и даже в турбинах авиационных двигателей, в качестве редуктора.

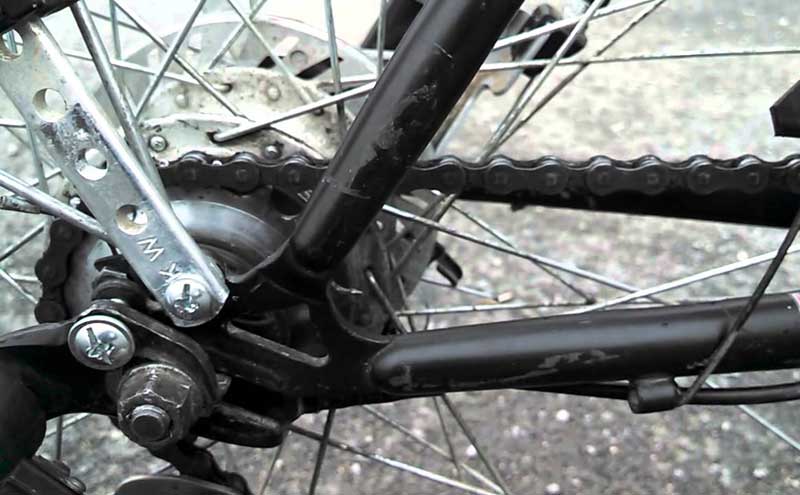

Весьма популярны планетарные коробки передач в велосипедных трансмиссиях. Они отличаются долговечностью, малым весом и простотой эксплуатации, являясь, по существу, необслуживаемыми. Однако они существенно увеличивают стоимость двухколёсной техники, поэтому в чисто спортивных моделях не используются, во многом – из-за увеличения массы ТС на 1,5-2 кг. и плохой ремонтопригодностью, если сравнивать с устройствами переключения передач параллелограммного типа.
| Компонент | Функция | Взаимодействие с другими компонентами |
|---|---|---|
| Солнечная шестерня (центральная шестерня) | Приводит во вращение планетарный механизм. | Соединяется с двигателем (или другим источником вращения) и водилом. |
| Планетарные шестерни | Передают вращение от солнечной шестерни на корону (или наоборот). | Вращаются вокруг своей оси и вокруг оси солнечной шестерни. Зацепляются с солнечной шестерней и короной. |
| Корона (венец) | Передает вращение на выходной вал (или получает вращение от него). | Зацепляется с планетарными шестернями. Может быть неподвижно зафиксирована для изменения передаточного числа. |
| Водило (держатель планетарных шестерен) | Удерживает планетарные шестерни, обеспечивая их синхронное вращение. | Соединяется с солнечной шестерней или короной, в зависимости от режима работы. |
| Выходной вал | Передает крутящий момент на исполнительный механизм (например, колеса автомобиля). | Соединен с короной (или водилом, в зависимости от конструкции). |
| Фиксирующие муфты/тормоза | Зафиксировать один из элементов (солнечную шестерню, корону или водило) для выбора передаточного числа. | Управляются системой управления коробкой передач. |
Интересные факты
Вот несколько интересных фактов о планетарной коробке передач:
-
Компактность и высокая эффективность: Планетарные коробки передач позволяют достигать значительного диапазона передаточных чисел в компактном размере. Это достигается за счет использования нескольких шестерен, которые работают одновременно, что позволяет уменьшить вес и размеры трансмиссии по сравнению с традиционными коробками передач.
-
Многофункциональность: Планетарные коробки передач могут использоваться не только в автомобилях, но и в различных механизмах, таких как велосипеды, промышленные машины и даже в космических аппаратах. Их способность обеспечивать как прямую, так и обратную передачу, а также возможность работы в различных режимах (например, автоматическом и ручном) делает их универсальными.
-
Принцип работы: В планетарной коробке передач есть три основных компонента: солнечная шестерня, планетарные шестерни и кольцевая шестерня. Солнечная шестерня находится в центре, планетарные шестерни вращаются вокруг нее и одновременно обжимаются кольцевой шестерней. Изменяя, какая из этих частей фиксируется, а какая вращается, можно легко менять передаточное число и управлять крутящим моментом, что делает планетарные коробки передач очень гибкими в использовании.
Плюсы и минусы планетарных трансмиссий
Планетарный механизм в автоматических трансмиссиях имеет множество преимуществ:
- компактная конструкция (все шестерни расположены на одной оси);
- низкий уровень шума благодаря минимальной нагрузке на зубья;
- возможность увеличения количества передаточных чисел;
- плавная работа с меньшими вибрациями;
- высокая прочность зубьев, способных выдерживать большие нагрузки.
Однако есть и недостатки:
- сложность конструкции приводит к высокой стоимости производства, что отражается на цене продукта;
- высокая точность сборки снижает ремонтопригодность;
- строгие требования к нагрузкам: превышение может снизить надежность и КПД, увеличивая потери на трение и вероятность поломки;
- чувствительность к качеству трансмиссионного масла, что может привести к быстрому выходу из строя.
Принцип работы планетарной коробки передач делает её более компактной по сравнению с механическими аналогами, что ценится в автомобилестроении.
Планетарные механизмы передают значительный крутящий момент, равномерно распределяясь на сателлиты. Чем больше сателлитов, тем меньше нагрузки на зубья. Эта особенность используется в тяжелой военной технике.
-
Читайте также:
При соблюдении регламентных процедур современные автоматические коробки передач обладают высоким ресурсом.
Если конструкция трансмиссии разработана правильно, её КПД будет выше, чем у двух- и трёхвальных механических коробок.
Тенденция к производству автоматических коробок с увеличенным числом ступеней усложняет конструкцию, что может негативно сказаться на надежности агрегатов.
Сравнение с другими типами трансмиссий
Планетарные коробки передач, благодаря своей уникальной конструкции и принципу работы, значительно отличаются от других типов трансмиссий, таких как механические и автоматические коробки передач. В этом разделе мы рассмотрим основные отличия и преимущества планетарных трансмиссий по сравнению с другими системами.
1. Конструкция и принцип работы
Планетарная коробка передач состоит из нескольких ключевых компонентов: солнечной шестерни, планетарных шестерен и кольцевой шестерни. Эти элементы работают в тандеме, позволяя передавать крутящий момент и изменять передаточные числа. В отличие от механических коробок передач, где переключение происходит за счет прямого взаимодействия шестерен, в планетарной системе передача осуществляется через планетарные механизмы, что обеспечивает более плавное и эффективное переключение.
2. Компактность и вес
Планетарные коробки передач обычно более компактны и легки по сравнению с традиционными механическими трансмиссиями. Это связано с тем, что они могут передавать больший крутящий момент при меньших размерах, что делает их идеальными для использования в ограниченных пространствах, таких как автомобили и мотоциклы. Механические коробки передач, как правило, требуют больше места для размещения шестерен и механизмов переключения.
3. Эффективность и производительность
Планетарные трансмиссии обеспечивают высокую эффективность передачи мощности благодаря меньшим потерям на трение. Это позволяет двигателю работать более эффективно, что особенно важно в современных автомобилях, где экономия топлива и снижение выбросов являются приоритетами. В то время как механические коробки могут иметь значительные потери на переключении, планетарные системы обеспечивают более плавное и быстрое переключение, что улучшает общую производительность автомобиля.
-
Читайте также:
4. Надежность и долговечность
Планетарные коробки передач, как правило, более надежны и долговечны, чем механические. Их конструкция позволяет равномерно распределять нагрузку между компонентами, что снижает износ и вероятность поломок. Механические трансмиссии, в свою очередь, могут быть более подвержены повреждениям из-за неправильного переключения или перегрузок.
5. Уровень шума и вибрации
Планетарные трансмиссии, благодаря своей конструкции, обеспечивают более тихую и плавную работу по сравнению с механическими коробками передач. Это связано с тем, что переключение происходит более плавно, что снижает уровень шума и вибрации, передаваемых на кузов автомобиля. В механических коробках передач, особенно при переключении на высоких оборотах, может возникать значительный шум и вибрация.
6. Применение в современных автомобилях
С учетом всех вышеупомянутых преимуществ, планетарные коробки передач становятся все более популярными в современных автомобилях, особенно в гибридных и электрических моделях. Их способность эффективно управлять мощностью и обеспечивать плавное переключение делает их идеальными для использования в условиях городского движения и на трассе.
В заключение, планетарные коробки передач предлагают ряд значительных преимуществ по сравнению с другими типами трансмиссий, что делает их предпочтительным выбором для многих современных транспортных средств. Их компактность, эффективность, надежность и низкий уровень шума делают их идеальными для использования в различных условиях, что подтверждает их растущую популярность в автомобильной промышленности.
Вопрос-ответ
Как работает планетарная коробка передач?
Принципы работы планетарной передачи. Простейшая планетарная передача начинается с вращения солнечной шестерни. Ее вращение передается на сателлиты, которые, в свою очередь, перемещаются вокруг своих осей и вокруг оси солнечной шестерни, вращая водило.
Как работает планетарная передача?
При простейшей конструкции планетарной передачи работа всего агрегата происходит по следующему принципу: солнечная шестерня приводится во вращение. Одновременно с ней начинают двигаться сцепленные сателлиты. По мере всего движения сателлиты перекатываются по солнечной и коронной шестерне, приводя в движение водило.
Чем отличается планетарная коробка от вариатора?
Планетарная передача использует планетарный механизм с шестернями, а вариатор — ремень или цепь, соединяющую два шкива переменного диаметра.
Из чего состоит планетарный механизм?
Устройство планетарного механизма представляет собой конструкцию из нескольких зубчатых колес, минимальное количество которых равняется четырем. Как минимум, два из них обладают общей неподвижной осью вращения, а оси оставшихся вращаются вокруг нее.
Советы
СОВЕТ №1
Изучите основные компоненты планетарной коробки передач, такие как солнечная шестерня, планетарные шестерни и кольцевая шестерня. Понимание их функций поможет вам лучше разобраться в принципах работы этой системы.
СОВЕТ №2
Обратите внимание на преимущества планетарных коробок передач, такие как компактность и высокая эффективность. Это поможет вам оценить, почему они часто используются в современных автомобилях и других механизмах.
СОВЕТ №3
Если у вас есть возможность, попробуйте разобрать и собрать модель планетарной коробки передач. Практическое понимание механики поможет вам лучше усвоить теоретические знания и увидеть, как все элементы взаимодействуют друг с другом.
СОВЕТ №4
Следите за новыми технологиями и инновациями в области трансмиссий. Планетарные коробки передач постоянно совершенствуются, и знание последних тенденций поможет вам быть в курсе современных решений в автомобильной индустрии.
