В статье рассмотрим ремонт и замену электрокорректора фар на Ладе Гранта. Это важно для безопасности на дороге и качественного освещения в ночное время. Правильная работа электрокорректора позволяет точно настраивать угол наклона фар, предотвращая ослепление встречных водителей и улучшая видимость для водителя. Подробно разберем конструкцию устройства, его основные элементы и предоставим пошаговые инструкции по ремонту и замене, что поможет владельцам Лады Гранты самостоятельно справиться с задачей и сэкономить на услугах автосервиса.
Из чего состоит и как работает гидрокорректор
Конструкция устройства для регулировки фар проста и неразборна. Гидрокорректор фар Лады Гранты включает:
- основной цилиндр под приборной панелью;
- рабочий цилиндр на каждой блок-фаре;
- механизмы регулировки рефлектора;
- соединительные элементы.

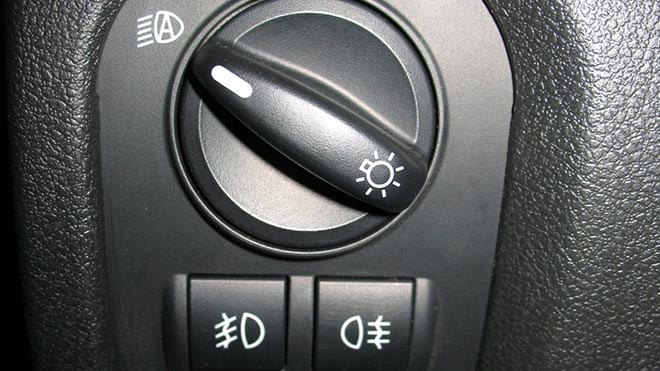

На приборной панели расположена ручка для управления режимами, позволяющая владельцу изменять давление в главном цилиндре. Это изменение приводит к повороту отражателя и изменению направления светового потока.
Ключевая особенность гидрокорректора — герметичность. Если при осмотре обнаруживаются подтечки или трещины, необходимо заменить соединительные трубки.
Изменение давления в основном цилиндре передается рабочим элементам, что вызывает поворот поршней и изменение угла наклона отражателя. Электрокорректоры используют бортовую электроэнергию, что делает их независимыми от температуры окружающей среды. Более надежные устройства такого типа обычно имеют высокую стоимость.
Эксперты отмечают, что ремонт и замена электрокорректора фар на Ладе Гранта требуют особого внимания и аккуратности. В первую очередь, важно понимать, что корректоры отвечают за правильную настройку угла наклона фар, что непосредственно влияет на безопасность вождения. При замене детали рекомендуется использовать оригинальные запчасти, так как это гарантирует совместимость и долговечность работы.
Специалисты советуют перед началом работ тщательно изучить инструкцию по эксплуатации автомобиля, чтобы избежать ошибок при демонтаже и установке. Также стоит обратить внимание на состояние проводки и разъемов, так как они могут стать причиной неисправностей. Важно помнить, что неправильная установка может привести к ухудшению освещения дороги и, как следствие, к аварийным ситуациям. Поэтому, если у водителя нет достаточного опыта, лучше доверить эту работу профессионалам.
Причины выхода из строя гидравлического регулятора
Когда водитель замечает, что одна или даже обе фары не откликаются на управление, симптом указывает на неработоспособность устройтва. Распространенные причины:
- рабочий цилиндр заклинило, один из плафонов не поворачивается;
- разгерметизирован из-за износа уплотнительных компонентов;
- шток и рычаг исполнительного механизма скреплены недостаточно плотно;
- соединительные трубки повреждены, что спровоцировало утрату герметичности.
Нарушение целостности приводит к падению отражателей с двух сторон – они оказываются в крайнем нижнем положении.
Повреждения трубок в гидравлической системе появляются из-за резких перепадов температуры в двигательном отсеке.
Способов справиться с возникшей проблемой на Лада Гранта несколько:
- заменить гидравлический регулятор электрокорректором;
- заправить рабочие цилиндры тосолом;
- неисправные цилиндры заменить заглушками для фар;
- установить болты-саморезы, зафиксировав отражатели.
Заглушки или болты сделают систему работоспособной, но нерегулируемой. Заправка тосолом позволяет регулировать положение, однако, мера все равно остается временной, поскольку затем потребуется полноценная замена.
Читайте также:
| Этап работы | Описание работ | Возможные сложности и решения |
|---|---|---|
| Диагностика неисправности | Проверка работоспособности электрокорректора, проверка предохранителей, проверка проводки. Использование диагностического оборудования. | Неисправность может быть не в самом электрокорректоре, а в проводке, предохранителях, блоке управления. Требуется тщательная проверка всех элементов цепи. |
| Демонтаж старого электрокорректора | Отключение разъемов, откручивание крепежных элементов. Возможно потребуется снятие части облицовки фары. | Затрудненный доступ к крепежным элементам, повреждение крепежа. Необходимость аккуратной работы, использование специального инструмента. |
| Установка нового электрокорректора | Установка нового электрокорректора в посадочное место, подключение разъемов, крепление. | Несовпадение посадочных мест, повреждение нового электрокорректора при установке. Необходимо следовать инструкции по установке. |
| Проверка работоспособности | Проверка корректной работы электрокорректора после установки. Проверка диапазона регулировки. | Некорректная работа после установки. Необходимо проверить все соединения, возможно потребуется повторная проверка проводки и предохранителей. |
| Дополнительные работы | Замена ламп, регулировка фар после замены электрокорректора. | Необходимость использования специального инструмента для регулировки фар. |
Интересные факты
Вот несколько интересных фактов о ремонте и замене электрокорректора фар на Ладе Гранта:
-
Автоматическая регулировка: Электрокорректор фар на Ладе Гранта позволяет автоматически регулировать угол наклона фар в зависимости от загрузки автомобиля. Это особенно полезно при перевозке тяжелых грузов, когда световой поток может ослеплять встречные автомобили.
-
Совместимость с другими моделями: Электрокорректор фар на Ладе Гранта имеет схожие конструкции с некоторыми другими моделями автомобилей ВАЗ, что облегчает поиск запчастей и ремонт. Это позволяет владельцам использовать более доступные компоненты, если оригинальные детали недоступны.
-
Простота замены: Замена электрокорректора фар на Ладе Гранта не требует сложного оборудования и может быть выполнена в домашних условиях. Обычно достаточно снять фару и заменить неисправный элемент, что делает процесс доступным даже для начинающих автолюбителей.
Возможен ли ремонт гидрокорректора
Производители корректоров для автомобилей Лада Гранта не предусмотрели возможность их восстановления. Рекомендуется замена. Ремонт гидрокорректора возможен, но временный. Полноценная работоспособность не восстанавливается, однако плафоны можно установить в рабочее положение и зафиксировать.
При выборе между электрокорректором и гидравлическим регулятором учитывайте:
- цена – гидравлическая система дешевле электрокорректора;
- условия эксплуатации – при частых перепадах температур лучше выбрать надежную систему регулировки;
- модель автомобиля – не все машины поддерживают установку электрокорректора, но на Ладе это возможно.
Пошаговые действия
Первым делом следует оценить общее состояние и найти причину возникшей проблемы. Если трубки повреждены – заметны трещины или разрывы, требуется провести замену соединительных элементов. Когда трещина располагается вблизи корректора, трубка откусывается, если место повреждения находится не рядом, заменяется вся длина. Далее выполняется прокачка системы тосолом:
- Извлекается заглушка корректора.
- Выдвигается шток исполнительного механизма.
- С помощью шприца тосол вводится в систему, попадание воздуха строго исключается.
- Вместо заглушки устанавливается саморез без острой части.
Если регулировка отсутствует, потому что шток поврежден или отломан, проводится наращивание.
Инструкция по замене детали
Для замены гидрокорректора фар на Ладе Гранте потребуется вороток с головкой на 21. Следуйте этому руководству:
- Снимите ручку регулировки на приборной панели. Под ней находится гайка, которую открутите воротком. Затем извлеките основной цилиндр.

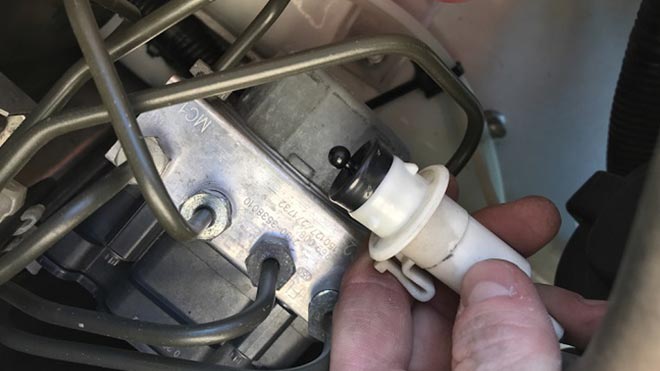

- Под капотом отожмите фиксаторы, удерживающие гидравлические механизмы. Освободите их, повернув цилиндры против часовой стрелки.

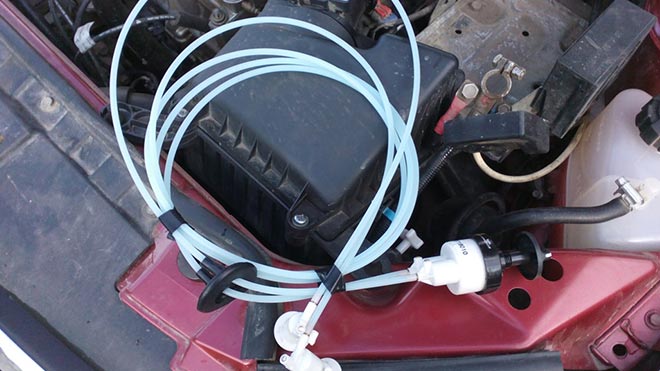

- Отсоедините соединительные трубки, фиксируемые хомутами с винтовыми зажимами, и проведите их в салон через отверстие, скрытое уплотнителем.
После демонтажа старого устройства установите новое.
Установка гидрокорректора и электрокорректора осуществляется через салон. Сначала устройство протяните через отверстие в щитке, затем смонтируйте на своем месте.
-
Читайте также:
На электрическую

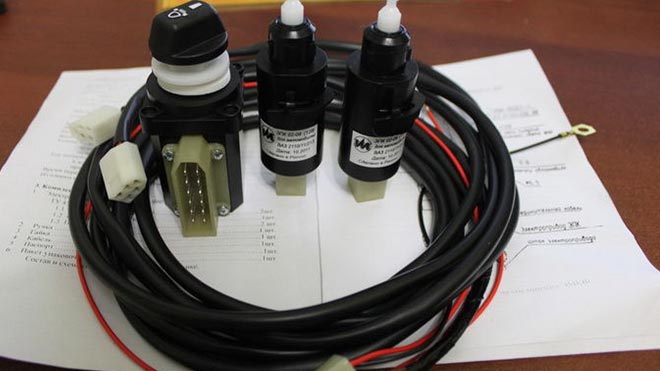

Более надежный и привлекательный электрокорректор фар на Ладу Гранту устанавливается следующим образом:
- Прежде чем произвести установку электрокорректора фар, необходимо демонтировать вышедшее из строя устройство – сначала отсоединив главный цилиндр, затем – гидравлику и выведя трубки через салон.
- От аккумулятора отключается минусовая клемма.
- Электромеханизмы размещаются там, где были установлены рабочие цилиндры. Если уплотнительные кольца изношены – они меняются.

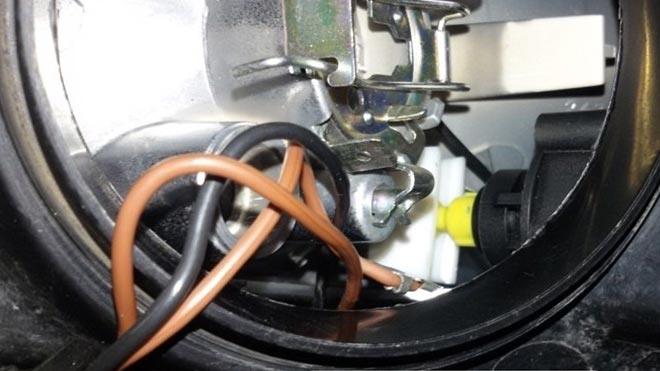

- Минусовый провод замыкается на массу, плюсовый подсоединяется к 20 клемме.
- Проводка проходит в пространстве, ранее занимаемом соединительными трубками.
Рычаг корректора при установке элемента демонтируется.
Закончив с проводкой, требуется вернуть клемму на минус. Обязательно проводится тестирование работоспособности новой системы.
На гидравлическую
Если владелец автомобиля доволен работой гидравлики, замена гидрокорректора фар на Гранте выполняется по следующему алгоритму:
- снимается старая система, отсоединяются трубки;
- устанавливаются новые элементы в том же порядке;
- проверяются уплотнительные кольца на герметичность;
- выполняется полное тестирование системы.
При установке гидравлики для замены корректоров отключение аккумулятора не требуется.
Проверка оптики
Устанавливая новый электрокорректор, автовладелец заодно получает возможность изучить эффективность работы оптики:
- находящийся в блок-фаре конденсат говорит о предстоящей замене – такое состояние приводит к ухудшению освещенности;
- темный налет подсказывает, что лампа выходит из строя;
- светоотражающий слой отходит, когда пора выделить деньги на замену, причем обоих блоков;
- царапины, трещины и сколы на линзе требуют установки нового стекла.
Не будет лишним и очистить блок-фары от запыленности и грязи. Справиться с заменой легко в условиях собственного гаража, однако, если нет желания самостоятельно менять электрокорректор на Гранте, в любом сервисном центре выполнят эту процедуру.
Советы по профилактике и уходу за электрокорректором фар
Электрокорректор фар – это важный элемент системы освещения автомобиля, который отвечает за автоматическую регулировку угла наклона фар в зависимости от загрузки автомобиля. Чтобы продлить срок службы электрокорректора и избежать его поломок, необходимо соблюдать несколько простых рекомендаций по профилактике и уходу.
-
Читайте также:
Регулярная проверка работоспособности: Один из основных аспектов ухода за электрокорректором – это регулярная проверка его работы. Включите фары и проверьте, изменяется ли угол их наклона при переключении режимов коррекции. Если вы заметили, что фары не меняют угол, это может свидетельствовать о неисправности устройства.
Очистка контактов: Поскольку электрокорректор работает на основе электрических сигналов, важно следить за состоянием его контактов. Периодически проверяйте и очищайте контакты от загрязнений и окисления. Для этого можно использовать специальные очистители для электроники или просто изопропиловый спирт и мягкую ткань.
Проверка проводки: Обратите внимание на состояние проводки, соединяющей электрокорректор с блоком управления и фарами. Изоляция проводов должна быть целой, без трещин и повреждений. В случае обнаружения проблем с проводкой, рекомендуется немедленно произвести ремонт или замену.
Избегание перегрузок: Не перегружайте автомобиль, так как это может негативно сказаться на работе электрокорректора. При значительной загрузке автомобиля угол наклона фар может измениться, что приведет к неправильной работе системы. Следите за допустимыми нормами нагрузки, указанными в руководстве пользователя.
Своевременная замена ламп: Если вы заметили, что одна из фар светит слабее другой, это может быть связано с неравномерной нагрузкой на электрокорректор. Регулярно проверяйте состояние ламп и заменяйте их при необходимости. Это поможет избежать дополнительных нагрузок на систему и продлит срок службы электрокорректора.
Профессиональная диагностика: Если вы не уверены в состоянии электрокорректора или заметили какие-либо проблемы, рекомендуется обратиться к специалистам для проведения диагностики. Профессионалы смогут выявить скрытые неисправности и предложить оптимальные решения для их устранения.
Соблюдение этих простых рекомендаций поможет вам поддерживать электрокорректор фар в исправном состоянии и обеспечит безопасность на дороге, улучшая видимость в темное время суток и при неблагоприятных погодных условиях.
Вопрос-ответ
Как понять, что не работает корректор фар?
Фары медленно опускаются или поднимаются при необходимости, но такая скорость недостаточна для компенсации наклонов кузова при разгоне, торможении или проезде неровностей.
Какой корректор фар стоит на Гранте?
Гидрокорректор фар 2190 GRANTA FL, 8450100893. Гидрокорректор фар GRANTA FL LADA – это устройство, используемое в автомобилях для настройки угла положения фар в зависимости от наклона кузова.
Сколько стоит оригинальная фара на Гранту?
46 500 руб.
Можно ли ездить без корректора фар?
Кроме прочих неудобств неправильная настройка светового потока фар может квалифицироваться как создание помех другим участникам дорожного движения и повлечь наложение штрафа в размере 500 рублей согласно статье 12.5 КоАП РФ.
Советы
СОВЕТ №1
Перед началом ремонта или замены электрокорректора фар обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять, как правильно разобрать панель и получить доступ к корректору, а также избежать повреждений других компонентов.
СОВЕТ №2
При замене электрокорректора используйте только оригинальные запчасти или качественные аналоги. Это обеспечит надежную работу устройства и продлит срок службы фар, что особенно важно для безопасности на дороге.
СОВЕТ №3
Не забывайте проверять работу нового электрокорректора после установки. Для этого включите фары и проверьте, корректно ли они регулируются. Это поможет избежать проблем с освещением на дороге и улучшит видимость в темное время суток.
СОВЕТ №4
Если у вас нет опыта в ремонте автомобилей, лучше обратиться к профессионалам. Неправильная установка или настройка электрокорректора может привести к серьезным проблемам с освещением и даже к штрафам за неправильную работу фар.
