Радиола «Ригонда-102»

При покупке радиолы требуйте проверки ее работоспособности и звучания.

Убедитесь в том, что в гарантийном и отрывном талонах поставлены штамп магазина, разборчивая подпись или штамп продавца и дата продажи.

Помните, что при утрате гарантийного талона Вы лишаетесь права на гарантийный ремонт.

Проверьте сохранность пломб на радиоле и ее комплектность.

Прежде чем включить радиолу, внимательно ознакомьтесь с настоящим паспортом, со всеми элементами управления и надписями на задней стенке.

После хранения радиолы в холодном помещении или после перевозки в зимних условиях дайте ей прогреться до комнатной температуры в течение 2—3 часов.

II. КОМПЛЕКТНОСТЬ

1. Радиола «Ригонда-102».

2. Комплект запасных частей (находится в чехле, укрепленном на задней стенке радиолы), содержащий:

лампочки освещения шкалы МЫ 6,3-0,22 — 2 шт.;

предохранители типа ПМ на 1,0А (для напряжения сети 220 В) — 2 шт.;

предохранители типа ПМ на 2,0 А (для напряжения сети 127 В) — 3 шт.;

запасная головка звукоснимателя для воспроизведения грамзаписи обычной и долгоиграющей — 1 шт.;

запасной фрикц. ролик — 1 шт.

3. Ножки для радиолы — 4 шт.

4. Центр-щетка — 1 шт.

5. Упаковочная картонная тара — 1 компл.

6. Паспорт с гарантийным и отрывным талонами на радиолу.

7. Инструкция о пользовании электропроигрывателем — 1 экз.

III. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Во избежание несчастных случаев нельзя включать радиолу при снятой задней стенке. При замене предохранителя в радиоле не забудьте вынуть вилку из розетки электросети. Сделайте заземление шасси радиолы.

IV. КРАТКОЕ ОПИСАНИЕ РАДИОЛЫ

Общие сведения

Радиола «Ригонда-102» — радиоприемник I класса с универсальным электропроигрывающим устройством II ЭПУ-40 или II ЭПУ-50.

Радиола обеспечивает прием местных и дальних радиовещательных станций в диапазонах длинных, средних, коротких (два растянутых коротковолновых диапазона) и ультракоротких волн, а также для проигрывания грамзаписи с помощью электропроигрывающего устройства, записи и воспроизведения записи с помощью магнитофона. Радиола имеет внутреннюю поворотную магнитную антенну, внутренний УКВ диноль, раздельную и плавную регулировку тембра по низким и высоким звуковым частотам.

Поворотная магнитная антенна обеспечивает прием местных и мощных дальних радиостанций с малым уровнем помех в диапазонах длинных и средних волн.

Переключаемая полоса пропускания по промежуточной частоте позволяет уменьшить уровень помех при приеме радиостанций.

«МЕСТНЫЙ ПРИЕМ» улучшает качество звучания при приеме местных радиостанций в диапазонах длинных и средних волн.

Расположение и назначение элементов управления радиолы показаны на рис. 1.

Основные технические характеристики

Диапазоны принимаемых волн (частот):

Длинные волны (ДВ) — 2000-4-735,5 м (150-4-408 кГц).

Средние волны (СВ) — 571,4—186,9 м (5254-1605 кГц).

Короткие волны II (КВ-II) — 75,9-4-40,5 м (3,95-4-7,4 МГц).

Короткие волны I (КВ-1) — 32,0-4-24,8 м (9,36-4-12,1 МГц).

Ультракороткие волны (УКВ) — 4,56-4-4,11 м (65,8-4-73 МГц).

Чувствительность (реальная) не хуже:

а) с наружной антенной в диапазонах:

КВ-1, КВ-ІІ — 150 мкВ;

б) с внутренней магнитной антенной в диапазонах:

в) в фиксированном положении «местный прием» в диапазонах:

ДВ, СВ — 1,5 мВ. Избирательность (при расстройке на ±10 кГц) в диапазонах ДВ и СВ не менее 46 дБ.

Номинальная выходная мощность 3 Вт. Максимальная выходная мощность не менее 7 Вт.

При приеме радиостанций радиола воспроизводит полосу звуковых частот в диапазонах ДВ, СВ и КВ 60—4000 Гц, в диапазоне УКВ 60—12000 Гц, в фиксированном положении «местный прием» в диапазонах ДВ, СВ 60— 6000 Гц, при проигрывании грампластинок 60—12000 Гц.

Питание радиолы осуществляется от сети переменного тока напряжением 127 или 220 вольт частоты 50 Гц.

Мощность, потребляемая от сети, не более 80 Вт.

Габаритные размеры радиолы:

без ножек — 640x355x555 мм; с ножками — 640x355x855 мм.

Вес упаковки не более — 24 кг.

V. ИНСТРУКЦИЯ о ПОЛЬЗОВАНИИ

Подготовка к включению

После распаковки радиолы:

Закрепите ножки радиолы ввинчиванием в дно радиолы шурупов.

Проверьте, подключены ли акустическая система, расположенная в нижней части ящика радиолы, и встроенный УКВ диполь к соответствующим гнездам, расположенным на задней стенке радиолы.

Вывинтите два винта, крепящие плату электропроигрывающего устройства и освободите от крепления тонарм звукоснимателя.

Радиола выпускается заводом, подготовленной для включения в сеть напряжением 220 В, но может быть переключена на напряжение 127 В.

Убедитесь в том, что: предохранитель исправен и соответствует току на 1 А при напряжении питания 220 В или 2 А при напряжении питания 127 В, колодка переключателя напряжения сети, находящаяся на задней стороне радиолы, установлена в соответствии с напряжением сети в Вашей квартире.

Для правильной установки колодки переключателя напряжения сети выньте ее из панели (повернув на себя) и снова вставьте так, чтобы стрелка на колодке была направлена на соответствующую надпись напряжения сети.

Подключите антенну и заземление к соответствующим гнездам радиолы, согласно надписям на задней стенке.

Вставьте вилку шнура питания в розетку электросети.

Включение и настройка

Радиола включается нажатием до упора на клавишу «СЕТЬ».

Нажмите клавишу желаемого диапазона. Вращением ручки настройки настройтесь на одну из работающих радиостанций, при этом добейтесь максимального сужения темного сектора оптического индикатора настройки. На УКВ диапазоне, вращением ручки настройки УКВ, кроме того, добейтесь наиболее громкого и чистого звучания.

При приеме радиостанций в диапазонах КВ и УКВ клавиша «МП» должна быть в ненажатом положении.

Клавиша «МП», «ШИРОКАЯ ПОЛОСА» и «СЕТЬ» являются независимыми клавишами двойного действия и отключаются при повторном нажатии.

При приеме в диапазонах КВ ручка «МА» должна быть повернута в крайнее фиксированное положение против часовой стрелки. Это положение соответствует включенной наружной антенне.

Желаемую громкость и тембр звучания установите плавным вращением ручек регулятора громкости и регуляторов тембра.

При приеме радиостанций в диапазонах ДВ и СВ можно пользоваться как наружной, так и внутренней поворотной магнитной антенной. При пользовании магнитной антенной, ручку «МА» следует вывести из фиксированного положения и, медленно вращая ручку, установите магнитную антенну в такое положение, при котором громкость приема максимальна.

Внутри железобетонных зданий и помещений металлической конструкции необходимо пользоваться наружной антенной, так как прием на внутреннюю магнитную антенну будет слабый.

При приеме музыкальных программ в диапазонах ДВ, СВ и КВ при отсутствии помех рекомендуется включить широкую полосу по промежуточной частоте (нажатием клавиши «ШИРОКАЯ ПОЛОСА»).

Не прилагайте больших усилий при нажатии на клавиши и вращении ручек управления!

НЕ ОСТАВЛЯЙТЕ без присмотра включенную радиолу на длительное время! При длительных перерывах в работе рекомендуется вилку шнура питания вынуть из штепсельной розетки.

ЗАЗЕМЛИТЕ наружную антенну в перерывах между приемом радиостанций (в ночное время и, особенно, с приближением грозы), установив ручку грозового переключатели в нижнее положение.

В случае падения напряжения сети НЕ УСТАНАВЛИВАЙТЕ переключатель напряжения питания в другое положение, так как в любой момент напряжение сети может стать нормальным и это вызовет повреждение радиолы.

Воспроизведение грамзаписи

Произведите подготовку электропроигрывающего устройства к проигрыванию пластинок, руководствуясь указаниями, изложенными в прилагаемой к нему инструкции о пользовании.

Нажмите клавиши с надписью «СЕТЬ» и «. ».

Громкость и тембр регулируют таким же образом, как и при приеме радиостанций.

Магнитная запись и ее воспроизведение

Радиола может быть использована для записи радиограмм и грамзаписи, а также для воспроизведения магнитной звукозаписи от магнитофона через гнезда, размещенные на задней стенке радиолы (см. надписи на задней стенке).

Для записи на магнитофон радиопрограмм следует нажать кнопку «. » и записать программу на магнитофон согласно инструкции пользования магнитофоном.

Для записи от электропроигрывателя радиолы, а также для воспроизведения магнитной записи через радиолу, следует нажать кнопки «. » и «. »

Примечание: 1. При нажатой клавише «. » в режиме записи уменьшается громкость звучания радиолы.

2. Уровень и тембр записи регулируется только в магнитофоне.

VI. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Аппарат соответствует утвержденному образцу и удовлетворяет требованиям стандарта.

Гарантийный срок на радиолу «Ригонда-102» исчисляется в течение 12 месяцев со дня продажи. При отсутствии в гарантийном и отрывном талонах отметки торгующей организации срок исчисляется со дня выпуска аппарата заводом.

Без предъявления гарантийного талона и при нарушении сохранности пломб на аппарате претензии к качеству работы аппарата не принимаются и гарантийный ремонт не производится.

В случае неисправности работы аппарата владелец имеет право на его бесплатный ремонт в период гарантийного срока.

После ремонта отрывной талон остается в мастерской технического обслуживания и ремонт аппарата производится ремонтным предприятием, обслуживающим район, в котором проживает владелец.

Информацию о мастерских, производящих гарантийный ремонт, можно получить в ближайшем радиомагазине.

Заключение ремонтного предприятия о необходимости установки наружной антенны, автотрансформатора, стабилизатора напряжения или о необходимости ремонта аппарата в ремонтном предприятии является обязательным для владельца, и в случае его невыполнения бесплатный ремонт аппарата не производится.

При обнаружении в аппарате неисправностей производственного характера владелец имеет право на его замену в течение гарантийного срока. Замена осуществляется через торговую сеть по месту приобретения аппарата только по заключению ремонтного предприятия.

Форумы сайта “Отечественная радиотехника ХХ века”

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Re: РИГОНДА 102

Re: РИГОНДА 102

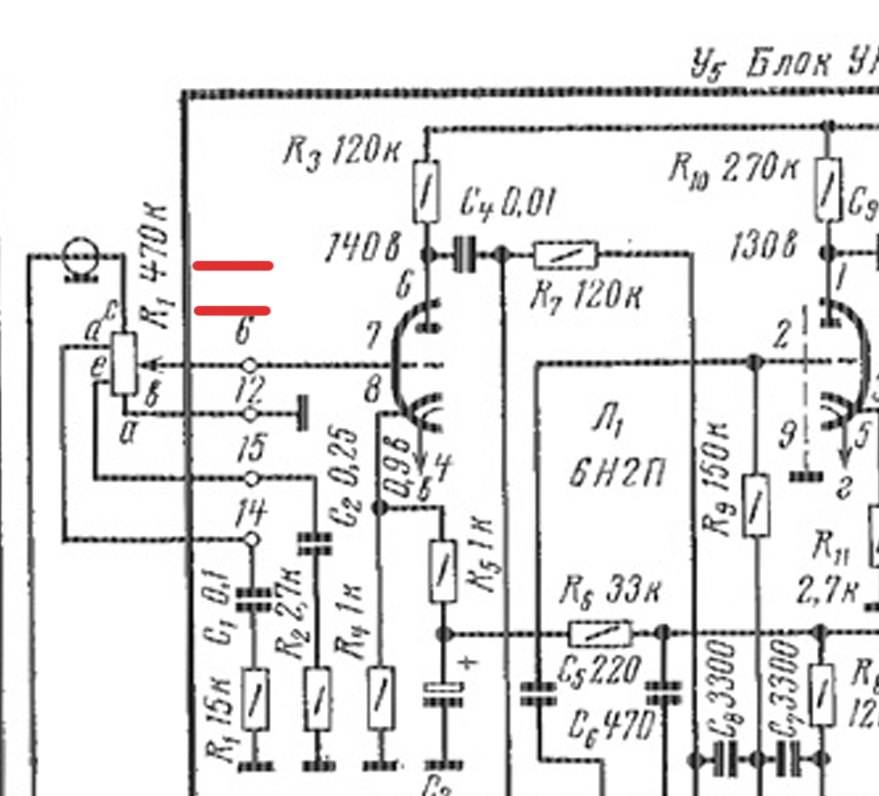

Вариантов много, могут замкнуть контакты под ЭПУ, которые замыкают вход УНЧ во время простоя ЭПУ.

Может кто нибудь вынимал шасси и забыл включить провод идущий с головы тонарма на вход УНЧ.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Re: РИГОНДА 102

писал(а): а какие лампы отвечают за проигрыватель?

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

писал(а): а игла гзп 308 подходит на 102?

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

писал(а): и скажите как быть с катушкой которая чутка распушилась? можно такую-же купить или надо шасси искать на запчасти

Re: РИГОНДА 102

писал(а): а игла гзп 308 подходит на 102?

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

писал(а): а галерея где?

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

писал(а): она на КСДВ-ПЧ стоит(блок с кнопками) если я правильно понимаю отвечает за КВ II

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Если память не изменяет там на 20 мкФ конденсатор.

На 20 сейчас не найдёте, ибо теперь стандарт 22 мкФ.

Если есть на 22 смело ставьте, главное что бы напряжение было не меньше.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Ну поставьте 22 мкФ 63 В.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Ну а если уж на то пошло, замените на электролитический, делов то, больше времени на прогрев паяльника уйдет.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Кстати танталовые тоже портятся.

Приходилось менять и не раз на обычные электролиты.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

Те были перестроечных лет и сдохли почти все.

Если найдёте кондесаторы танталовые марки ЭТО-1, то такие в УНЧ поставить можно, они очень качественные.

ЭТО-1 вечные, использовались в основном в военке и спецтехнике.

Но вряд ли получится их найти в свободной продаже.

А электролитов полно в Чип и Дипе ,там любых номиналов навалом.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Re: РИГОНДА 102

На 20 мкФ обычно зелёного цвета.

Форма у них весьма необычная.

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

Сообщения: 292 Зарегистрирован: 06 мар 2013, 16:39 Откуда: МОСКВА Контактная информация:

Re: РИГОНДА 102

сегодня снимал шасси менял переменный резистор громкости , пропаял гнёзда под лампы и прочие места где мне казалось непропай , а заодно переписал все стрёмные конденсаторы УНЧ список:

С3 К50-3 20Мкф 6в

C1 МБМ 1Мкф + — 10% 160в

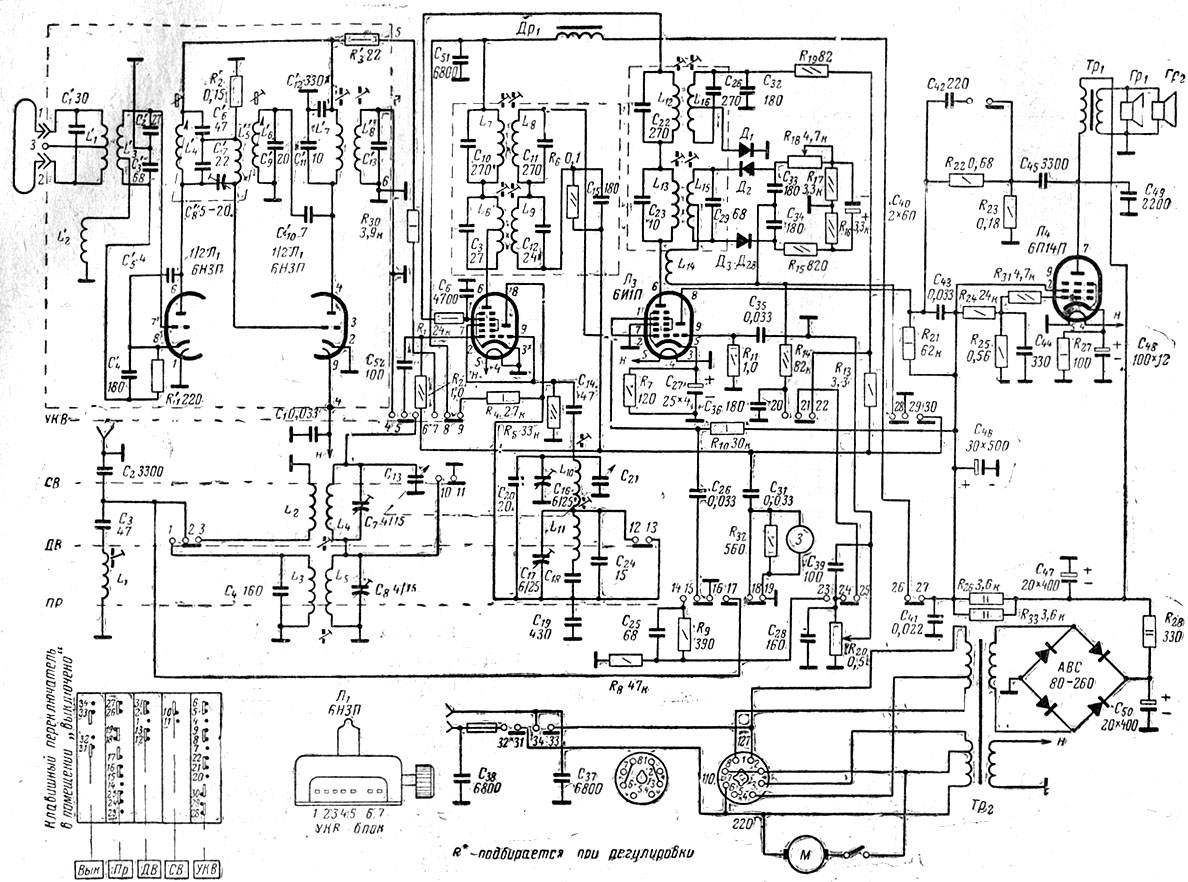

Магнитола ригонда 102 схема

Замена осуществляется через торговую сеть по месту приобретения аппарата только по заключению ремонтного предприятия. По-моему, была еще стерео с выносными колонками.

Подавление сопутствующей амплитудной модуляции в тракте УКВ не менее 20 дб.

Подробности файла Rigonda 102

Питание электродвигателя осуществляется от сети переменного тока В. Аккуратненько отреставрировал весь перед. Избирательность по соседнему каналу в диапазонах длинных и средних волн 60—66 дб.

Ну и конечно, какой это винтаж без томных красавиц?? Сегодня же её трансляцию проще послушать в интернете, нежели на радиоприемнике.

Плюсом еще было желание понастальгировать.

В тракте AM имеется скачкообразная регулировка ширины полосы пропускания. March 3, edited М-м-м..

Всем спасибо за внимание!

Но иногда попадаются радиолы, на которых можно послушать старые пластинки, настроить радиоприемник на волну любимой станции.

You are here

Убедитесь в том, что: предохранитель исправен и соответствует току на 1 А при напряжении питания В или 2 А при напряжении питания В, колодка переключателя напряжения сети, находящаяся на задней стороне радиолы, установлена в соответствии с напряжением сети в Вашей квартире. С анода выходной лампы снималось напряжение модуляции, которое подавалось на простейший задающий генератор.

Габаритные размеры радиолы: без ножек — xx мм; с ножками — xx мм. Сегодня же её трансляцию проще послушать в интернете, нежели на радиоприемнике. Остаться от старой радиолы должен только деревянный корпус, акустическая система, шасси, электропроигрыватель. Их можно либо восстановить, либо модернизировать.

Join the conversation

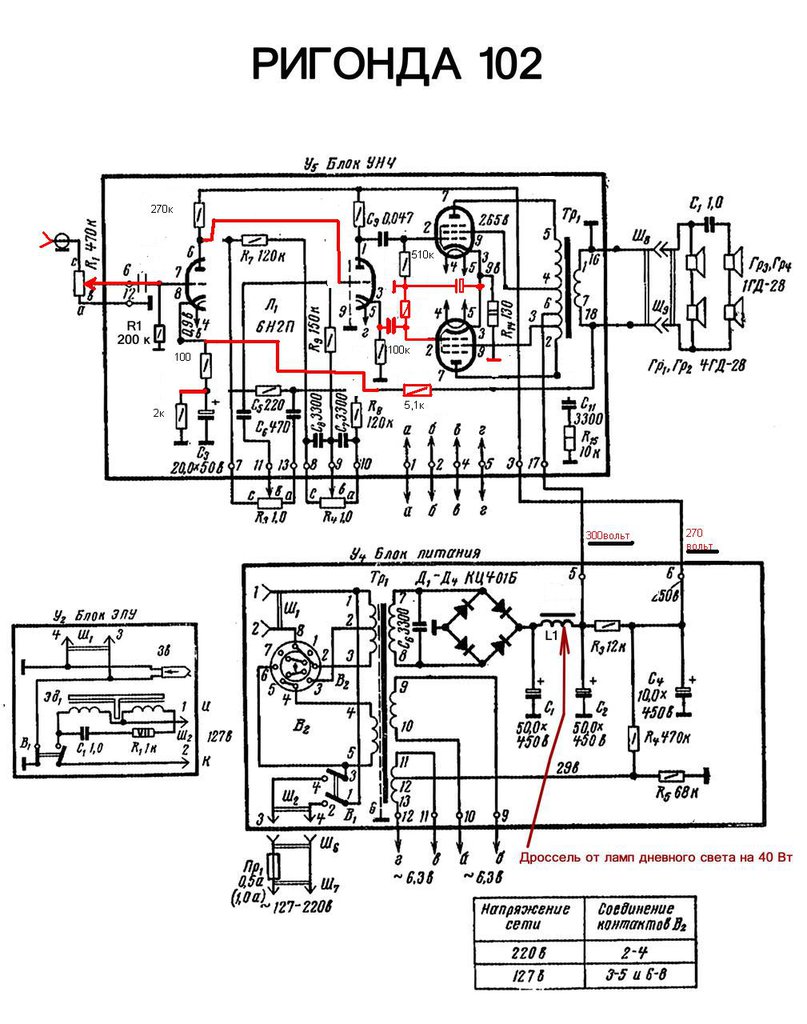

По словам автора, такая минимальная доработка УМЗЧ значительно улучшила звучание радиолы: бас стал более упругим, воспроизведение верхних частот — более прозрачным и разборчивым.

Аналоги : Амфитон 50ус и 50у Характеристики: Стереофонический полный усилитель низкой частоты высшей группы сложности обеспечивает высококачественное усиление музыкальных и речевых программ в стерео и монофоническом режимах при работе от раз личных источников фонограмм. Обращаюсь ко всем форумчанам-надеюсь на Вашу помощь. Игла звукоснимателя соединяется с контактами внутри корпуса.

Аккуратненько отреставрировал весь перед.

Блок УКВ У1 состоит из усилителя высокой частоты, собранного на левой по схеме половине лампы Л1 и преобразователя частоты, собранного на правой по схеме половине этой же лампы. Его масса 7 кг. Магнитная антенна расположена внутри корпуса и ее положение можно менять при помощи внешней ручки. Также в нём устанавливался привод для грампластинок, звукосниматель подключался к усилителю низких частот.

Отсюда вопрос-скажите пожалуйста,возможно ли это? Блок питания У4 состоит из силового трансформатора, кремниевого выпрямителя КЦБ и сглаживающих фильтров.

Она выполнена в виде ступенек с различным диаметром, что позволяет изменять скорость вращения металлического диска и грампластинки. Только один на 8 Ом, другой на 4 Ома нагрузкой.

Основные сведения

Первая-найти ещё одну такую Ригонду и сделать стерео. Подключаем шасси в сеть и проверяем работу блока питания. Устанавливаем обратно. Усилитель низких частот НЧ Усилитель НЧ на радиоле выполнен по классической схеме, как и большинство советских радиоприемников того времени.

Усилитель ламповый двухтактный 6П14П радиола Ригонда

Комментарии к файлу Rigonda 102

Радиолу Ригонда-Моно и Ригонда-102. Тест-драйв.

Ригонда Моно. Ламповая радиола.

Советская промышленность выпускала радиолу «Ригонду-102», схема у нее стандартная для того времени. По сей день можно встретить данные устройства в старых домах, они часто выполняют функцию мебели, рабочие экземпляры найти очень сложно.

Но иногда попадаются радиолы, на которых можно послушать старые пластинки, настроить радиоприемник на волну любимой станции. Теперь это раритет, который восстановить сможет далеко не каждый, так как элементной базы в продаже очень мало, а если и есть, то стоимость заоблачная.

Основные сведения

Радиола «Ригонда-102» выпускалась на заводе, расположенном в Риге, отсюда и название. Это устройство позволяет прослушивать радиопередачи в следующих диапазонах волн:

1. Длинных.
2. Средних.
3. Коротких — этот диапазон был разбит на две части.
4. Ультракоротких.

Чувствительность в диапазонах КВ, ДВ, СВ — 20-60 мкв. Для УКВ этот параметр составляет 3-6 мкв. Также в нём устанавливался привод для грампластинок, звукосниматель подключался к усилителю низких частот.

Переключение диапазонов производилось кнопками на передней панели радиолы. Они далеко не сенсорные, чтобы нажать на кнопку, приходилось тратить очень большую силу. Не каждый ребёнок и даже подросток мог бы произвести переключение диапазонов. В советской технике это не новое явление, телевизионные переключатели каналов тоже работали очень туго, приходилось прикладывать большие усилия.

Акустическая система

Нижняя половина радиолы «Ригонды-102», как и многих других, почти пустая. В ней устанавливались только динамики и антенна для работы в диапазоне ультракоротких волн. На радиолах использовалась три или четыре динамика. Два располагались с фронтальной стороны, обычно с круглыми диффузорами. Пара овальных динамиков устанавливалась на боковых стенках.

Схема «Ригонды-102» очень простая: акустическая система подключалась с помощью двужильного провода с маленькой вилкой к усилителю низких частот. Мощность усилителя низких частот не превышала 10 Вт. На сегодняшний день это мизерное значение, простейшие усилители на одной микросхеме могут выдать большую мощность. И габариты у таких конструкций окажутся намного меньше, нежели у радиолы.

Задняя стенка

На всей задней части располагалась защитная крышка из ДСП с прорезями. На ней же наносились основные важные данные: назначение тех или иных выводов на шасси прибора. Здесь же написана краткая техника безопасности. Надписи предупреждают пользователя о том, что внутри высокое напряжение. Питаются ламповые каскады от постоянного тока, напряжение 150..250 В.

Прорези в защитной крышке сделаны для отвода тепла, так как лампы очень сильно нагреваются. Поэтому радиолу не рекомендуется устанавливать возле батарей отопления. Фиксируется задняя крышка при помощи двух круглых защелок в нижней части.

Проигрыватель грампластинок

У них было 2 или 3 скорости вращения, переключались они при помощи механического устройства. Резиновый ролик соединяет ротор электродвигателя и внутреннюю часть металлического диска, на котором устанавливаются пластинки. На роторе электрического двигателя устанавливается втулка из мягкого металла. Она выполнена в виде ступенек с различным диаметром, что позволяет изменять скорость вращения металлического диска и грампластинки.

Звукосниматель и скорость вращения пластинок

Звукосниматель свободно вращается вокруг своей оси на небольшой угол, которого вполне достаточно, чтобы воспроизвести пластинку от начала и до конца. При достижении конца записи происходит отключение электродвигателя и подъём звукоснимателя. Игла звукоснимателя соединяется с контактами внутри корпуса.

От этих контактов проведён экранированный провод к усилителю низких частот радиолы «Ригонды». Питание электродвигателя осуществляется от сети переменного тока 110 В. Если посмотреть на схему подключения, то можно увидеть, что провод питания соединяется с первичной обмоткой трансформатора, а если точнее, то с крайним и средним выводами.

Усилитель низких частот (НЧ)

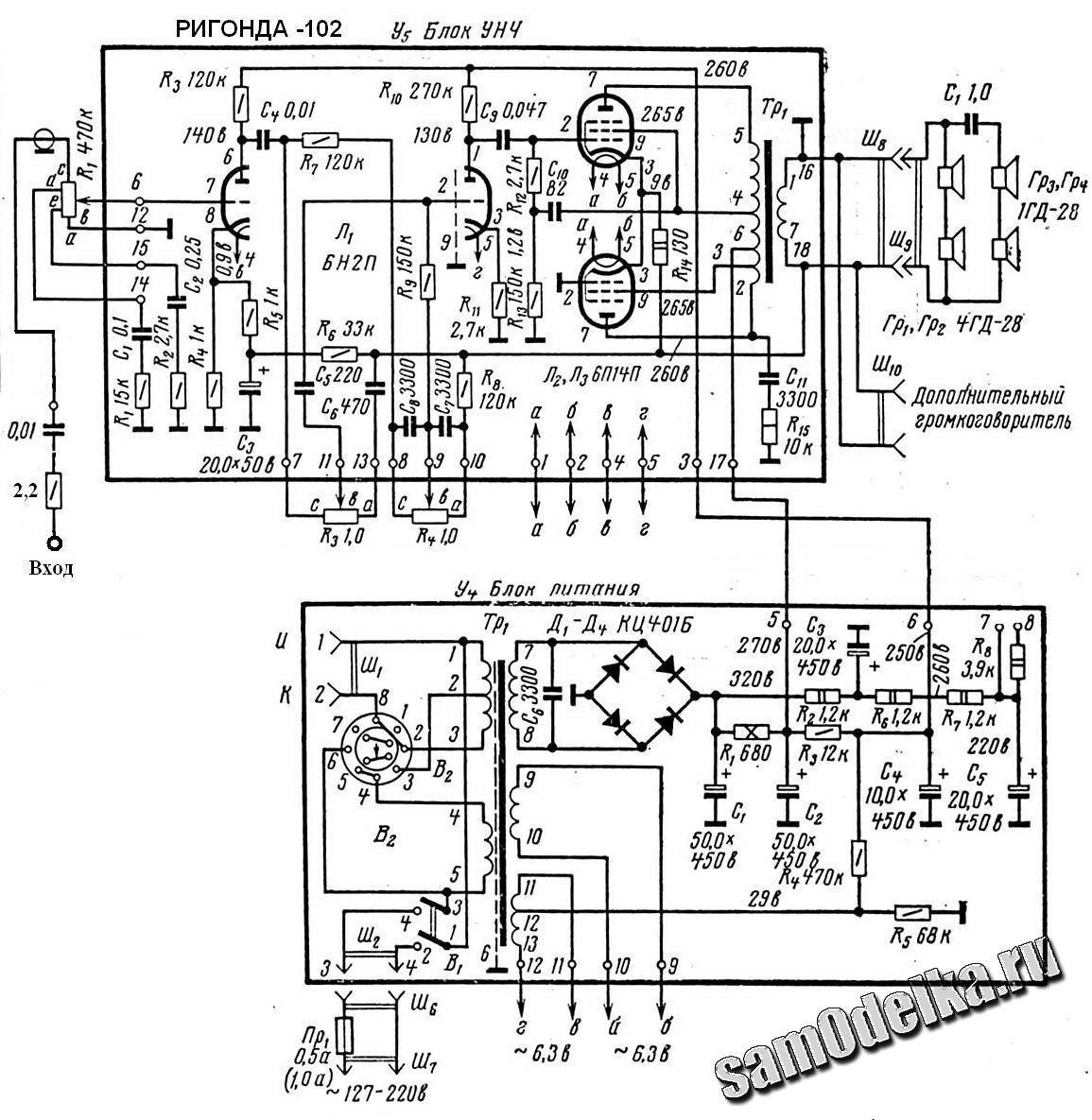

Усилитель НЧ на радиоле выполнен по классической схеме, как и большинство советских радиоприемников того времени. В качестве предварительного усилителя используется двойной триод типа 6Н2П.

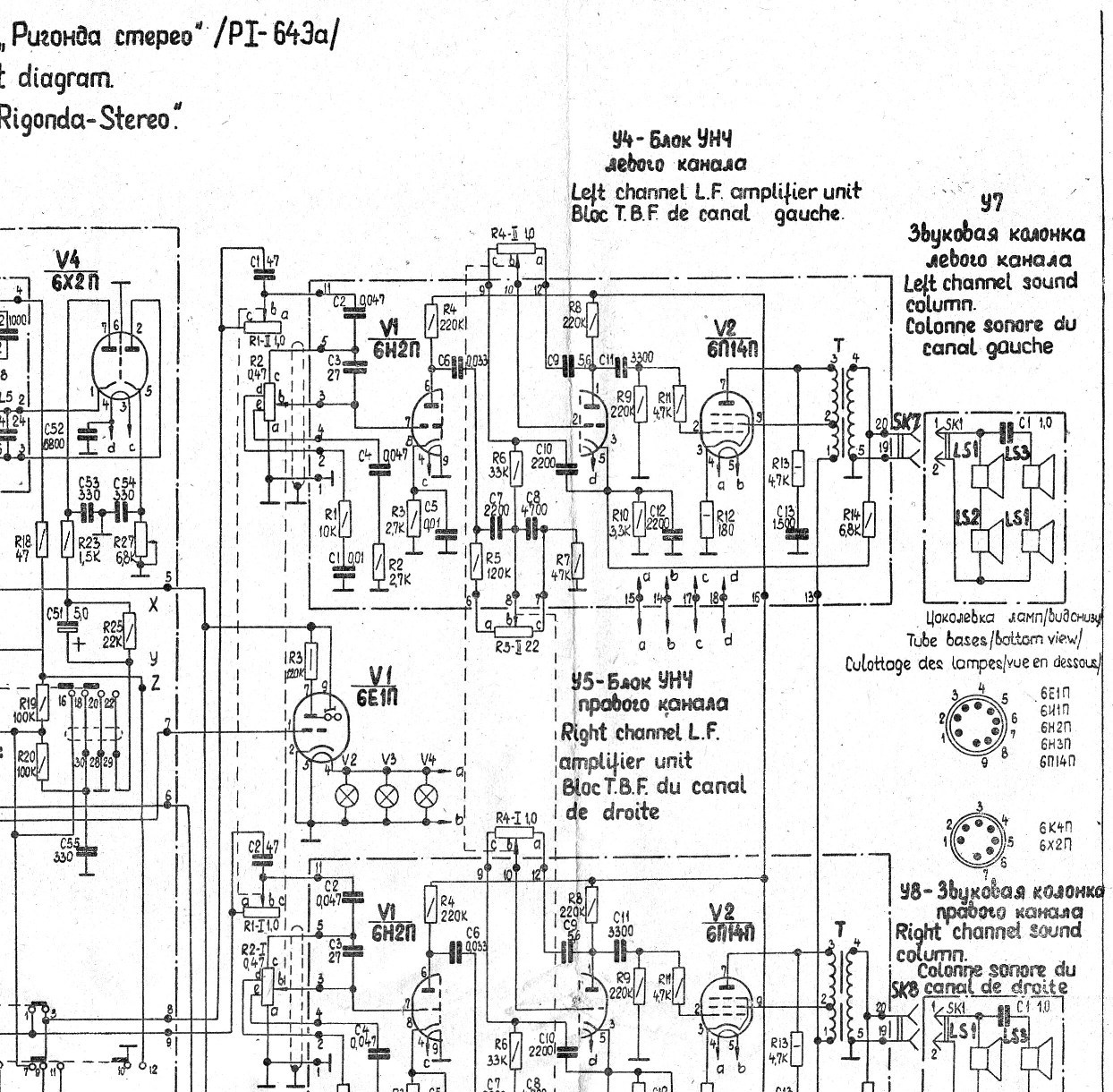

В схеме «Ригонды-102» в оконечном каскаде устанавливается одна или две лампы 6П14П, которые представляют собой мощные пентоды. При использовании двух ламп 6П14П получается добиться увеличения мощности, а также реализовать схему стереоусилителя. Регулировок в усилителе немного:

1. Корректировка звука по высоким частотам.
2. Корректировка по низким частотам.
3. Изменение громкости звучания.

Все эти органы управления расположены на передней панели. На задней стенке имеется разъем с шестью отверстиями для подключения внешнего микрофона или источника звука. Например, можно соединить выход телевизора или магнитофона с радиолой. Там же имеется гнездо для подключения акустической системы лампового радиоприемника.

Блок КСДВ-ПЧ

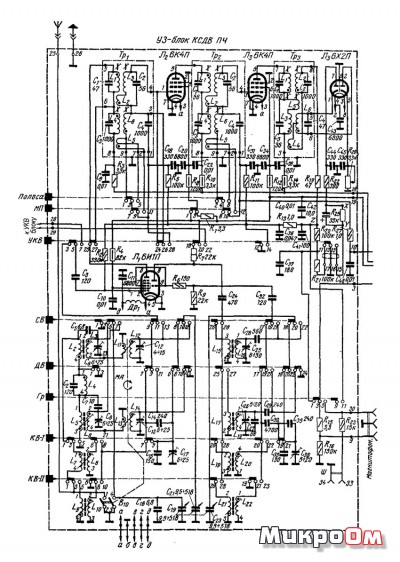

Такое страшное название, но расшифровать его можно очень просто. Это блок, который отвечает за функционирование радиоприемника в диапазоне коротких, средних, длинных волн, а также модуль усилителя промежуточной частоты. Всё это необходимо для правильной работы любого радиоприемника. Это основная плата, которая расположена на шасси радиолы «Ригонды». На ней находятся все переключатели, а также разъемы для соединения с внешней антенной и заземлением.

В качестве антенны необходимо использовать отрезок медного провода, желательно, чтобы его длина была несколько метров. Телескопические антенны не могут применяться для хорошего приема в диапазонах коротких, средних либо длинных волн. Выход этого блока соединяется с усилителем низких частот. Сюда же подключен индикатор, который находится на левой части передней панели — это зелёная лампа.

В правой части монтажной платы находится переменный трехсекционный конденсатор, который соединен со шкалой на передней панели. Для перемещения стрелки используется сложный механизм, состоящий из пластмассовых блоков, нити, пружин. Именно такие конструкции указателей (как и в схеме «Ригонды-102») использовались в большинстве советских радиоприемников.

Блок УКВ

Это блок, который находится в крайнем правом углу, он имеет отдельный переменный конденсатор особой конструкции для настройки. Поэтому, если вы хотите прослушивать две разные радиостанции, которые вещают в диапазонах коротких и ультракоротких волн, вам достаточно только произвести однократную настройку, после чего можно только переключать кнопки на передней панели.

В советские годы были распространены радиокружки, в которых детей и юношей учили собирать схемы, изготавливать самостоятельно приемники, различные электронные игрушки. Но этим всё не заканчивалось, поэтому многие молодые люди шли дальше, изготавливая специальные радиопередающие устройства. Но вещание в гражданских диапазонах было незаконным, по улицам в городах и поселках ездили пеленгаторы, которые выявляли нарушителей.

УНЧ «Ригонды-102» использовался как часть радиопередающего устройства – к его входу подключался микрофон или магнитофон. С анода выходной лампы снималось напряжение модуляции, которое подавалось на простейший задающий генератор. Изготавливался он на самой популярной лампе – 6П3С. Детали задающего генератора:

1. Переменный конденсатор.
2. Катушка индуктивности.
3. Лампа 6П3С. Могла использоваться 6П14П, 6П15П, 6Н8С и подобные.
4. Постоянный конденсатор.

Переделка радиол

Большая часть радиол СССР выполнялись исключительно на лампах. Ближе к концу 80-х годов начали поступать в продажу транзисторные проигрыватели со встроенными приемниками. Они были меньших габаритов, практически безопасны, так как питание схем происходило постоянным током не более 24 В. Но и они несовершенны, недостатков в них масса. Современная элементная база позволяет полностью переделать любую радиолу, изменить ее до неузнаваемости.

Остаться от старой радиолы должен только деревянный корпус, акустическая система, шасси, электропроигрыватель. На рижском радиозаводе производили множество модификаций радиол, которые на данный момент устарели. Их можно либо восстановить, либо модернизировать. Смысл восстанавливать есть только в том случае, если вы планируете довести ее до состояния, близкого к идеальному, чтобы впоследствии продать (или оставить себе, если занимаетесь коллекционированием радиоаппаратуры).

Но можно сделать полную переделку «Ригонды-102», установив современный стереоусилитель на микросхеме. Изготовить его можно как самостоятельно, так и приобрести готовый. Китайские УНЧ с регулировкой тембра, возможностью подключения сабвуфера, стоят довольно дешево – самые простые имеют цену от 500 рублей и выше. Если имеется необходимость в радиоприемнике, то можно установить блок, который позволит прослушивать станции в УКВ-диапазоне.

Сетевая ламповая консольная радиола 1-го класса «Ригонда-102» предназначена для приёма и прослушивания радиовещательных станций в диапазонах: ДВ, СВ, КВ, УКВ, а так же воспроизведения обычных и долгоиграющих пластинок.

Монофоническая радиола »Ригонда-102» заменила радиолу »Ригонда-Моно». В сравнении с прежней, она обеспечивает более уверенный приём и лучшее качество звука.

В радиоле установлено трехскоростное ЭПУ типа II-ЭПУ-40 (позже II-ЭПУ-50), рассчитанное на воспроизведение записи с обычных и долгоиграющих пластинок.

В радиоле »Ригонда-102» почти в 2 раза увеличена выходная мощность, в 2-3 раза чувствительность индикатора настройки. Улучшена АРУ. Введена отдельная клавиша магнитофон, позволяющая вести запись на магнитную ленту при приёме и при проигрывании грамзаписи.

Повышена надёжность заменой выпрямителя ABС-80х260 работавшего в предельном режиме, на сборку КЦ-401Б. Улучшено оформление радиолы. По другим параметрам радиола аналогична прежней модели, радиоле »Ригонда-Моно».

В радиоле используются лампы следующих типов: 6Н3П, 6И1П, 6К4П (2), 6Х2П, 6Н2П, 6П14П (2), 6Е1П.

Акустическая система радиолы состоит из четырех громкоговорителей: двух 4ГД-28 (позже заменённых одним 4ГД-35) и двух 1ГД-28 (позже 1ГД-36).

Радиолу »Ригонда-102» предполагалось выпускать ещё с 1968 года, но по различным причинам, выпуск был отложен.

С начала выпуска радиола была по своему оформлению ближе к базовой модели, затем постепенно заменялась радио-ткань, изменилось обрамление шкалы настройки, а в АС радиолы был убран один широкополосный громкоговоритель.

Ригонда 102 предохранитель где находится

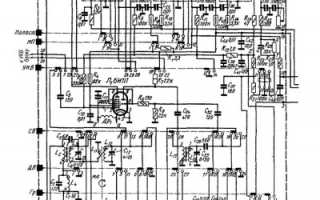

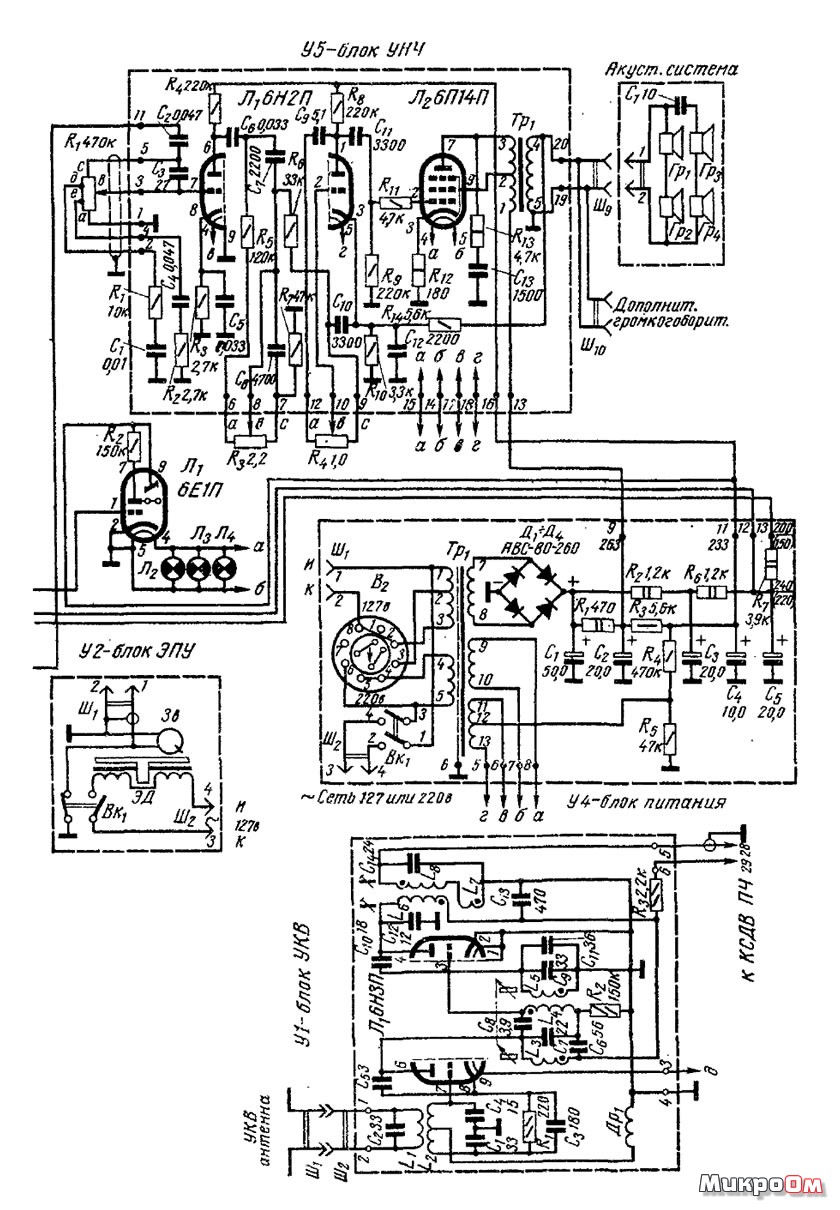

Схема «Ригонда-102». Радиола сетевая ламповая «Ригонда-102» выпускалась Рижским радиозаводом имени А.С.Попова

Советская промышленность выпускала радиолу «Ригонду-102», схема у нее стандартная для того времени. По сей день можно встретить данные устройства в старых домах, они часто выполняют функцию мебели, рабочие экземпляры найти очень сложно.

Но иногда попадаются радиолы, на которых можно послушать старые пластинки, настроить радиоприемник на волну любимой станции. Теперь это раритет, который восстановить сможет далеко не каждый, так как элементной базы в продаже очень мало, а если и есть, то стоимость заоблачная.

Основные сведения

Радиола «Ригонда-102» выпускалась на заводе, расположенном в Риге, отсюда и название. Это устройство позволяет прослушивать радиопередачи в следующих диапазонах волн:

1. Длинных.
2. Средних.
3. Коротких — этот диапазон был разбит на две части.
4. Ультракоротких.

Чувствительность в диапазонах КВ, ДВ, СВ — 20-60 мкв. Для УКВ этот параметр составляет 3-6 мкв. Также в нём устанавливался привод для грампластинок, звукосниматель подключался к усилителю низких частот.

Переключение диапазонов производилось кнопками на передней панели радиолы. Они далеко не сенсорные, чтобы нажать на кнопку, приходилось тратить очень большую силу. Не каждый ребёнок и даже подросток мог бы произвести переключение диапазонов. В советской технике это не новое явление, телевизионные переключатели каналов тоже работали очень туго, приходилось прикладывать большие усилия.

Акустическая система

Нижняя половина радиолы «Ригонды-102», как и многих других, почти пустая. В ней устанавливались только динамики и антенна для работы в диапазоне ультракоротких волн. На радиолах использовалась три или четыре динамика. Два располагались с фронтальной стороны, обычно с круглыми диффузорами. Пара овальных динамиков устанавливалась на боковых стенках.

Схема «Ригонды-102» очень простая: акустическая система подключалась с помощью двужильного провода с маленькой вилкой к усилителю низких частот. Мощность усилителя низких частот не превышала 10 Вт. На сегодняшний день это мизерное значение, простейшие усилители на одной микросхеме могут выдать большую мощность. И габариты у таких конструкций окажутся намного меньше, нежели у радиолы.

Задняя стенка

На всей задней части располагалась защитная крышка из ДСП с прорезями. На ней же наносились основные важные данные: назначение тех или иных выводов на шасси прибора. Здесь же написана краткая техника безопасности. Надписи предупреждают пользователя о том, что внутри высокое напряжение. Питаются ламповые каскады от постоянного тока, напряжение 150..250 В.

Прорези в защитной крышке сделаны для отвода тепла, так как лампы очень сильно нагреваются. Поэтому радиолу не рекомендуется устанавливать возле батарей отопления. Фиксируется задняя крышка при помощи двух круглых защелок в нижней части.

Проигрыватель грампластинок

Так как эти устройства выпускались в 60-х и 70-х годах ХХ века (конкретно «Ригонда-102 «Стерео»» начала производиться в 1971 году), когда на пике популярности были виниловые пластинки, без специального проигрывателя было просто не обойтись. Располагался проигрыватель под массивной деревянной крышкой в верхней части радиолы. Он позволял воспроизводить пластинки в режиме трех скоростей. Электропроигрывающие устройства с индексом II-ЭПУ-40 и II-ЭПУ-50 монтировались на радиолу.

У них было 2 или 3 скорости вращения, переключались они при помощи механического устройства. Резиновый ролик соединяет ротор электродвигателя и внутреннюю часть металлического диска, на котором устанавливаются пластинки. На роторе электрического двигателя устанавливается втулка из мягкого металла. Она выполнена в виде ступенек с различным диаметром, что позволяет изменять скорость вращения металлического диска и грампластинки.

Звукосниматель и скорость вращения пластинок

Звукосниматель свободно вращается вокруг своей оси на небольшой угол, которого вполне достаточно, чтобы воспроизвести пластинку от начала и до конца. При достижении конца записи происходит отключение электродвигателя и подъём звукоснимателя. Игла звукоснимателя соединяется с контактами внутри корпуса.

От этих контактов проведён экранированный провод к усилителю низких частот радиолы «Ригонды». Питание электродвигателя осуществляется от сети переменного тока 110 В. Если посмотреть на схему подключения, то можно увидеть, что провод питания соединяется с первичной обмоткой трансформатора, а если точнее, то с крайним и средним выводами.

Усилитель низких частот (НЧ)

Усилитель НЧ на радиоле выполнен по классической схеме, как и большинство советских радиоприемников того времени. В качестве предварительного усилителя используется двойной триод типа 6Н2П.

В схеме «Ригонды-102» в оконечном каскаде устанавливается одна или две лампы 6П14П, которые представляют собой мощные пентоды. При использовании двух ламп 6П14П получается добиться увеличения мощности, а также реализовать схему стереоусилителя. Регулировок в усилителе немного:

1. Корректировка звука по высоким частотам.
2. Корректировка по низким частотам.
3. Изменение громкости звучания.

Все эти органы управления расположены на передней панели. На задней стенке имеется разъем с шестью отверстиями для подключения внешнего микрофона или источника звука. Например, можно соединить выход телевизора или магнитофона с радиолой. Там же имеется гнездо для подключения акустической системы лампового радиоприемника.

Блок КСДВ-ПЧ

Такое страшное название, но расшифровать его можно очень просто. Это блок, который отвечает за функционирование радиоприемника в диапазоне коротких, средних, длинных волн, а также модуль усилителя промежуточной частоты. Всё это необходимо для правильной работы любого радиоприемника. Это основная плата, которая расположена на шасси радиолы «Ригонды». На ней находятся все переключатели, а также разъемы для соединения с внешней антенной и заземлением.

В качестве антенны необходимо использовать отрезок медного провода, желательно, чтобы его длина была несколько метров. Телескопические антенны не могут применяться для хорошего приема в диапазонах коротких, средних либо длинных волн. Выход этого блока соединяется с усилителем низких частот. Сюда же подключен индикатор, который находится на левой части передней панели — это зелёная лампа.

В правой части монтажной платы находится переменный трехсекционный конденсатор, который соединен со шкалой на передней панели. Для перемещения стрелки используется сложный механизм, состоящий из пластмассовых блоков, нити, пружин. Именно такие конструкции указателей (как и в схеме «Ригонды-102») использовались в большинстве советских радиоприемников.

Блок УКВ

Это блок, который находится в крайнем правом углу, он имеет отдельный переменный конденсатор особой конструкции для настройки. Поэтому, если вы хотите прослушивать две разные радиостанции, которые вещают в диапазонах коротких и ультракоротких волн, вам достаточно только произвести однократную настройку, после чего можно только переключать кнопки на передней панели.

Выполнен блок всего лишь на одной лампе типа 6Н23П. Он обеспечивает уверенный прием основных вещательных радиостанций в диапазоне 65,8-73 Мгц. Именно в этом промежутке находится известная всем радиостанция «Юность». Сегодня же её трансляцию проще послушать в интернете, нежели на радиоприемнике.

«Пиратское» радио

В советские годы были распространены радиокружки, в которых детей и юношей учили собирать схемы, изготавливать самостоятельно приемники, различные электронные игрушки. Но этим всё не заканчивалось, поэтому многие молодые люди шли дальше, изготавливая специальные радиопередающие устройства. Но вещание в гражданских диапазонах было незаконным, по улицам в городах и поселках ездили пеленгаторы, которые выявляли нарушителей.

УНЧ «Ригонды-102» использовался как часть радиопередающего устройства – к его входу подключался микрофон или магнитофон. С анода выходной лампы снималось напряжение модуляции, которое подавалось на простейший задающий генератор. Изготавливался он на самой популярной лампе – 6П3С. Детали задающего генератора:

1. Переменный конденсатор.
2. Катушка индуктивности.
3. Лампа 6П3С. Могла использоваться 6П14П, 6П15П, 6Н8С и подобные.
4. Постоянный конденсатор.

Это все элементы, с их помощью можно было выйти в эфир и вещать на небольшой город или поселок. Схема «Ригонды-102» позволяла реализовать простой передатчик. Молодежь «крутила» свою любимую музыку. Как правило, это была отечественная эстрада, а также «запретные» группы типа Rolling Stones, The Beatles, Boney M и многие другие. Некоторые радиолюбители переходили в «высшую» лигу – собирали более мощные устройства и соревновались со своими коллегами в дальности связи.

Переделка радиол

Большая часть радиол СССР выполнялись исключительно на лампах. Ближе к концу 80-х годов начали поступать в продажу транзисторные проигрыватели со встроенными приемниками. Они были меньших габаритов, практически безопасны, так как питание схем происходило постоянным током не более 24 В. Но и они несовершенны, недостатков в них масса. Современная элементная база позволяет полностью переделать любую радиолу, изменить ее до неузнаваемости.

Остаться от старой радиолы должен только деревянный корпус, акустическая система, шасси, электропроигрыватель. На рижском радиозаводе производили множество модификаций радиол, которые на данный момент устарели. Их можно либо восстановить, либо модернизировать. Смысл восстанавливать есть только в том случае, если вы планируете довести ее до состояния, близкого к идеальному, чтобы впоследствии продать (или оставить себе, если занимаетесь коллекционированием радиоаппаратуры).

Но можно сделать полную переделку «Ригонды-102», установив современный стереоусилитель на микросхеме. Изготовить его можно как самостоятельно, так и приобрести готовый. Китайские УНЧ с регулировкой тембра, возможностью подключения сабвуфера, стоят довольно дешево – самые простые имеют цену от 500 рублей и выше. Если имеется необходимость в радиоприемнике, то можно установить блок, который позволит прослушивать станции в УКВ-диапазоне.

Главное — превратить ламповый радиоприемник в многофункциональное устройство, которое сможет «читать» любой тип носителей: грампластинки, компакт-диски, флеш-накопители и другие. Но если не желаете так модернизировать раритетную технику, лучше заняться восстановлением, добиться состояния, близкого к тому, в каком радиола была при продаже. Сделать это сложно, но, проявив немного упорства, вы сможете добиться цели.
