Как подключить ручку газа к контроллеру электровелосипеда

Инструкция по сборке

Сборка электровелосипеда дома совсем не страшная и занимает один-два часа если делать это в первый раз.

Инструменты

• Велосипедный набор шестигранников и отвёрток;
• Рожковый, накидной или разводной ключ (для гаек мотора);
• Что-нибудь для снятия покрышки — специальные пластиковые съёмники, либо отвёртки (если не жалко обод), или, в крайнем случае, пара чайных ложек;
• При наличии усилителей дропаутов — тонкий напильник или надфиль;
• При наличии PAS-сенсора — специальный съёмник шатуна (либо сила+удача+настойчивость).

Так же очень пригодятся нейлоновые кабельные стяжки для фиксации проводов и придания велосипеду достойного вида.

Установка

1. Снимите старое колесо с велосипеда. Переставьте покрышку, камеру и ободную ленту на мотор-колесо. (В случае отсутсвия ободной ленты — можно промотать внутреннюю сторону обода обычной изолетной в несколько слоёв)

2. Установите мотор-колесо на велосипед на место старого колеса. Провод должен выходить с правой стороны. Прорезь на оси мотора (откуда выходит провод) должна быть направлена вниз, для предотвращения попадания влаги внутрь колеса. Возможно для этого придётся снять, повернуть на пол оборота и надеть обратно фиксирующие шайбы с зубцом, надетые на ось мотора.

3. Для любых передних моторов, а также для мощных задних моторов (Classic, Turbo) — необходима установка усилителей дропаутов. Допустимо не ставить усилители для заднего мотора Лайт. Для переднего мотора Лайт можно ограничиться одним.

Из-за немного различающихся от экземпляра к экземпляру осей моторов, отверсие под ось на усилителе специально сделано немного уже, для того чтобы на любом моторе усилитель сидел плотно и не болтался. Поэтому, скорее всего, с внутренней стороны отверстия усилителя придётся доработать напильником так, чтобы усилитель налезал на ось, но сидел очень плотно. Очень важно не переборщить — усилитель не должен болтаться!

4. Перед установкой всего остального рекомендуем подключить к контроллеру колесо, ручку газа и батарею (см ниже) и убедиться что всё работает нормально.

5. Закрепите на велосипеде батарею и контроллер.

• Батарея должна быть защищена от ударов о раму или контроллер мягким уплотнителем.
• При вертикальной установке контроллера — лучше располагать его проводами вниз, чтобы по ним внутрь не затекала влага.

6. Установите на руль ручку газа.

• Если грипса тугая, резиновая и никак не хочет сниматься сама — можно положить велосипед на бок, грипсой вниз, и забить под неё отвёртку на всю длину. Затем в образовавшуюся щель между отвёрткой и рулём, под грипсу, залить воды. Затем вынуть отвёртку и провернуть грипсу — после этого она должна сняться очень легко!

(7.) Установите на руль дисплей, если есть.

(8.) Устаровите на руль ручку(

и) тормоза, если есть.

(9.) Установите сенсор помощи педалям, если есть. Для этого понадобится специальный съёмник шатуна.

10. Подключите к контроллеру все провода (см ниже).

11. Убедитесь что всё работает.

12. Зафиксируйте провода стяжками или другим способом.

Подключение

Назначения проводов и разъёмы немного отличаются в зависимости от контроллера:

Light

Mark I

Mark II

Infineon 3 (6-FET)

Infineon 3 (12-FET)

Infineon 4 (6-FET)

Infineon 4 (12,18-FET)

Infineon 4 (24-FET)

1. Подключите к контроллеру ручку газа

• На контроллерах Light и Mark I (с моторами Light, Light+ и Classic) — чёрный трёхпиновый разъём «папа» (включение и индикатор заряда) и чёрный трёхпиновый разъём «мама» (сигнал ручки газа);

Light, Mark I (Light+, Classic)

Mark II, Infineon

2. Подключите к контроллеру провода мотора: разъём датчиков холла и фазные провода

Белый шестипиновый разъём «мама» и три цветных разъёма Anderson, подключаемых по цветам.

Белый шестипиновый разъём «мама» и три чёрных разъёма XT150, подключаемых по цветам проводов.

3. Подключите контроллер к батарее

Перед подключением убедитесь что кнопка включения на ручке газа находится в положении «выкл» (отжата).

Подключите жёлтый разъём XT60 (или XT90) на одном из проводов батареи к контроллеру. Второй провод на батарее будет использоваться для зарядки. Если провода разной толщины — к контроллеру нужно подключить более толстый.

В момент подключения может проскочить искра — это нормально.

Light

Classic

Turbo

(Опционально) 4. Подключите сенсор помощи педалям

Чёрный трёхпиновый разъём «папа» со стороны контроллера.

(Опционально) 5. Подключите дисплей

• На контроллерах Light, Mark I и Mark II (с моторами Light, Light+ и Classic) — белый пятипиновый разъём «папа» — для дисплея KT-LCD3. Перед подключением дисплея из разъёма нужно вынуть перемычку. В случае отключения дисплея — перемычку нужно вернуть обратно. Без неё и работать не будет.

KT-LCD3

CycleAnalyst

(Опционально) 6. Подключите тормозные ручки

Два чёрных двухпиновых разъёма «папа» с чёрным и жёлтым проводами со стороны контроллера.

Можно подключить две ручки, можно одну, можно не подключать вовсе. В случае двух ручек — тормоз будет срабатывать при использовании хотя бы одной из них.

Распиновка ручки газа электровелосипеда

Сборка электровелосипеда дома совсем не страшная и занимает один-два часа если делать это в первый раз.

Инструменты

• Велосипедный набор шестигранников и отвёрток;
• Рожковый, накидной или разводной ключ (для гаек мотора);
• Что-нибудь для снятия покрышки — специальные пластиковые съёмники, либо отвёртки (если не жалко обод), или, в крайнем случае, пара чайных ложек;
• При наличии усилителей дропаутов — тонкий напильник или надфиль;
• При наличии PAS-сенсора — специальный съёмник шатуна (либо сила+удача+настойчивость).

Так же очень пригодятся нейлоновые кабельные стяжки для фиксации проводов и придания велосипеду достойного вида.

Установка

1. Снимите старое колесо с велосипеда. Переставьте покрышку, камеру и ободную ленту на мотор-колесо. (В случае отсутсвия ободной ленты — можно промотать внутреннюю сторону обода обычной изолетной в несколько слоёв)

2. Установите мотор-колесо на велосипед на место старого колеса. Провод должен выходить с правой стороны. Прорезь на оси мотора (откуда выходит провод) должна быть направлена вниз, для предотвращения попадания влаги внутрь колеса. Возможно для этого придётся снять, повернуть на пол оборота и надеть обратно фиксирующие шайбы с зубцом, надетые на ось мотора.

3. Для любых передних моторов, а также для мощных задних моторов (Classic, Turbo) — необходима установка усилителей дропаутов. Допустимо не ставить усилители для заднего мотора Лайт. Для переднего мотора Лайт можно ограничиться одним.

Из-за немного различающихся от экземпляра к экземпляру осей моторов, отверсие под ось на усилителе специально сделано немного уже, для того чтобы на любом моторе усилитель сидел плотно и не болтался. Поэтому, скорее всего, с внутренней стороны отверстия усилителя придётся доработать напильником так, чтобы усилитель налезал на ось, но сидел очень плотно. Очень важно не переборщить — усилитель не должен болтаться!

4. Перед установкой всего остального рекомендуем подключить к контроллеру колесо, ручку газа и батарею (см ниже) и убедиться что всё работает нормально.

5. Закрепите на велосипеде батарею и контроллер.

• Батарея должна быть защищена от ударов о раму или контроллер мягким уплотнителем.
• При вертикальной установке контроллера — лучше располагать его проводами вниз, чтобы по ним внутрь не затекала влага.

6. Установите на руль ручку газа.

• Если грипса тугая, резиновая и никак не хочет сниматься сама — можно положить велосипед на бок, грипсой вниз, и забить под неё отвёртку на всю длину. Затем в образовавшуюся щель между отвёрткой и рулём, под грипсу, залить воды. Затем вынуть отвёртку и провернуть грипсу — после этого она должна сняться очень легко!

(7.) Установите на руль дисплей, если есть.

(8.) Устаровите на руль ручку(

и) тормоза, если есть.

(9.) Установите сенсор помощи педалям, если есть. Для этого понадобится специальный съёмник шатуна.

10. Подключите к контроллеру все провода (см ниже).

11. Убедитесь что всё работает.

12. Зафиксируйте провода стяжками или другим способом.

Подключение

Назначения проводов и разъёмы немного отличаются в зависимости от контроллера:

Light

Mark I

Mark II

Infineon 3 (6-FET)

Infineon 3 (12-FET)

Infineon 4 (6-FET)

Infineon 4 (12,18-FET)

Infineon 4 (24-FET)

1. Подключите к контроллеру ручку газа

2. Подключите к контроллеру провода мотора: разъём датчиков холла и фазные провода

Белый шестипиновый разъём «мама» и три цветных разъёма Anderson, подключаемых по цветам.

Белый шестипиновый разъём «мама» и три чёрных разъёма XT150, подключаемых по цветам проводов.

3. Подключите контроллер к батарее

Перед подключением убедитесь что кнопка включения на ручке газа находится в положении «выкл» (отжата).

Подключите жёлтый разъём XT60 (или XT90) на одном из проводов батареи к контроллеру. Второй провод на батарее будет использоваться для зарядки. Если провода разной толщины — к контроллеру нужно подключить более толстый.

В момент подключения может проскочить искра — это нормально.

Light

Classic

Turbo

(Опционально) 4. Подключите сенсор помощи педалям

Чёрный трёхпиновый разъём «папа» со стороны контроллера.

(Опционально) 5. Подключите дисплей

(Опционально) 6. Подключите тормозные ручки

Два чёрных двухпиновых разъёма «папа» с чёрным и жёлтым проводами со стороны контроллера.

Можно подключить две ручки, можно одну, можно не подключать вовсе. В случае двух ручек — тормоз будет срабатывать при использовании хотя бы одной из них.

Удивительно, насколько сильно на пробег электровелосипеда влияет сам факт наличия ручки газа. Ведь когда её нет, и ты вынужден крутить педали, а велосипед тебе помогает — это одно. Но совсем другое, когда она у тебя под рукой, и при езде в горку так и тянет ей воспользоваться!

По факту ручку газа использует большинство российских электровелосипедистов.

Сегодня я предлагаю ознакомиться с разновидностями и устройством ручек газа для электровелосипедов, а также рассмотреть их принцип работы.

Разновидности

В зависимости от того, как осуществляется управление , ручки газа делятся на следующие типы:

• Full-twist, или ручка мотоциклетного типа, — когда вращается вся ручка целиком;
• Half-twist, когда вращается половина ручки;
• Курок, когда сама ручка не вращается, а управление осуществляется большим или указательным пальцем.

Кроме этого, в зависимости от требуемой функциональности , ручки газа бывают:

• Как есть, без дополнительных элементов;
• С кнопками сигнала и включения света;
• С кнопками включения электровелосипеда и выбора режима езды;
• Со светодиодными индикаторами;
• С индикаторами напряжения батареи;
• С жидкокристаллическими дисплеями.

Соответственно, в зависимости от функциональности меняется и количеств проводов, которые идут от ручки газа к контроллеру.

Ручка газа Full-twist

Если посмотреть ручки газа, которые заказываются на Aliexpress чаще всего, — окажется, что это Full-twist (поворачиваемая полностью).

Та часть, из которой выходит провод, крепится на руле при помощи шестигранника, а вся остальная часть вращается.

Единственное преимущество ручки газа этого типа, на мой взгляд, — ощутить себя “как на мотоцикле”, но оно перекрывается её большим недостатком.

Огромный минус заключается в том, что за такую ручку невозможно надёжно держаться одновременно с управлением — если во время езды применяется экстренное торможение, велосипедист, двигаясь по инерции, может случайно повернуть её не в сторону отключения, а наоборот — в сторону увеличения газа. Но это по моим ощущениям и исходя из моего опыта.

Кроме того, если просто взять включенный электровелосипед за эту ручку, можно случайно её повернуть и велосипед поедет. Машинально пытаясь его при этом удержать, мы повернём ручку ещё больше. Такие случаи встречаются, причём не редко.

Ручка газа Half-twist

Более безопасной является ручка газа Half-twist, у которой вращается только половина рукоятки, а вторая половина зафиксирована на руле. Таким образом, можно держаться за стационарную половину, а газовать вращающейся половиной.

Недостатком такой ручки газа является то, что при длительной активной езде рука начинает затекать — так как она находится в напряжении из-за необходимости держаться только правой половиной кисти.

Ручка газа куркового типа

Это самая компактная среди ручек газа, как следствие — её легче установить так, чтобы она не мешала другому органу управления — переключателю скоростей.

На самом деле, нет однозначного ответа какая из ручек газа лучше. Кто-то привык ездить на мотоцикле и его полностью устраивает Full-twist, кто-то привык газовать курком, а мне, например, нравится Half-twist.

Ручки газа расширенной функциональности

Некоторые комплекты по электрификации велосипеда не содержат дисплея как отдельного компонента — его функцию выполняет дисплей или индикатор, встроенный в ручку газа.

Например, у этой ручки газа куркового типа есть переключатель для включения велосипеда и индикатор напряжения батареи.

Конечно, при использовании такой ручки газа без отдельного дисплея нельзя будет выбрать степень помощи при ассистентном режиме, но некоторые его просто не используют.

Другой вариант — ручка газа Full-twist со светодиодным индикатором уровня заряда батареи и кнопкой включения света. Хотя, на эту кнопку можно подключить функцию включения контроллера и тоже обойтись без дисплея.

В некоторых случаях вместо кнопки устанавливается замок со встроенными контактами — чтобы нельзя было включить электровелосипед без ключа.

На самом деле, разновидностей довольно много, не буду перечислять их все. Давайте лучше заглянем внутрь некоторых из них и посмотрим как там всё устроено.

Устройство

Для начала вскроем ручку газа куркового типа. Она состоит из вращающейся части, на которой находится сам курок и магнит. Пружина обеспечивает возврат рукоятки.

Когда мы нажимаем на рукоятку, магнит, находящийся на вращающейся части, перемещается мимо датчика Холла, когда отпускаем — пружина заставляет его двигаться в обратном направлении.

В данном случае сам датчик Холла распаян на плате, а плата вставляется в специальный паз в корпусе ручки.

Датчик Холла здесь аналоговый, модель 49Е, в отличие от цифрового, используемого в датчиках тормоза (41F).

Напряжение на выходе датчика зависит от напряжения питания и изменяется пропорционально напряжённости магнитного поля, которое на него действует.

А теперь для сравнения рассмотрим устройство ручки газа со встроенным индикатором напряжения и переключателем. Для того, чтобы добраться до внутренней проводки, откручиваем 5 саморезов на корпусе.

Для неподготовленного читателя этот вид может показаться путаницей проводов, но на самом деле всё очень просто.

Слева находится индикатор напряжения. В исходном положении он ничего не показывает. Когда электровелосипед включен, он отображает напряжении батареи в вольтах, что даёт нам примерное представление о том, когда батарея разрядится и сколько можно ещё на ней проехать.

По жёлтому проводу приходит батарейное напряжение (плюс), далее при включении переключателя оно поступает по красному проводу на индикатор напряжения и по синему проводу возвращается на контроллер электровелосипеда для его включения.

Чёрный провод — это “GND”, его ещё называют “земля” или “общий провод”. По сути это минус батареи, и он идёт на индикатор напряжения и на центральный контакт датчика Холла.

Приходящий в ручку газа красный провод — это напряжение питания датчика Холла значением +5 вольт. А по зелёному проводу в контроллер поступает выходной сигнал датчика, меняющийся в зависимости от положения рукоятки. По этому сигналу контроллер определяет сколько мощности подавать на двигатель.

Надеюсь, информация была для Вас полезна или просто интересна. СПАСИБО что дочитали до конца. До встречи!

Ручка газа на персональном электротранспорте применяется для управления электродвигателем. К ней подведен провод питания на 5 В, а внутри есть датчик Холла. С учетом угла поворота рычага газа райдером датчик выдает напряжение от 0 до 4,2 В. На основании этих данных контроллер дозирует энергоснабжение мотор-колеса. Соответственно, при помощи ручки газа электромотор приводится в движение и выключается, регулируется подача энергии на двигатель, меняется крутящий момент и скорость движения.

Кроме ручки, рычага или курка акселератора, для управления электромотором может применяться система PAS. При желании, ее можно использовать и без ручки газа, но управление мощностью в таком случае будет менее комфортным. Оптимальный вариант – использовать ручку газа или в дополнение к ней установить PAS систему.

Принцип работы рычага газа и системы PAS

При использовании ручки акселератора без системы PAS скорость движения регулируется дросселем. Использование электропривода при такой системе управления не зависит от вращения педалей, т.е. их можно вовсе не использовать. Дроссель работает по принципу автомобильной педали газа: чтобы ускориться или продолжить движение, дополнительные действия не требуются.

Система pedal-assist работает иначе. Она автоматически включает электродвигатель исключительно после того, как райдер начинает вращать педали. Старт настраивается – плавный или с пробуксовкой. Электромотор работает только при педалировании, причем степень его участия в движении можно настроить от минимума до режима «турбо». Настройка выполняется рулевым компьютером.

Основные преимущества использования ручки акселератора на е-байке – это:

• возможность точно регулировать скорость движения, увеличивая или уменьшая мощность электромотора;
• комфортные старты;
• отличная маневренность на дороге.

Устройство ручки газа электровелосипеда

Внутреннее строение всех моделей практически одинаково. Внутри есть датчик Холла, а на корпусе прикреплен постоянный магнит. В зависимости от текущего положения рычага управления скоростью датчик определяет позицию магнита, меняет свое выходное напряжение и подает управляющий сигнал на контроллер. Согласно этому сигналу контроллер регулирует обороты двигателя и скорость движения. На практике это выглядит как зависимость скорости от угла поворота ручки газа.

Красный проводок обеспечивает подачу напряжения 4,5 В от контроллера. Также есть черный провод (земля) и белый сигнальный, который в зависимости от положения рычага выдает напряжение 2–3,5 В. На контроллер обычно подается управляющее напряжение 0,8–4,2 В. При наличии в конструкции рукоятки кнопки включения/выключения, индикатора заряда или замка зажигания подаваемые на рукоятку токи соответствуют общему напряжению электрокомпонентов – 24, 36, 48 или 60 В.

Типичное место установки ручки газа на электровелосипеде – правая часть руля. Чтобы избежать поломки рукоятки, при старте нужно избегать ее резкого вращения до упора. К тому же, плавный старт благотворно сказывается на работе электронных компонентов и помогает избежать поломки.

Разнообразие моделей

Большинство ручек газа совместимо с любыми управляющими контроллерами, т.к. все они подают 5 В и, как правило, поддерживают работу рычага газа на датчике Холла. Совместимость подтверждается наличием на управляющем контроллере 3 проводков для подсоединения к рычагу газа.

По размерам все модели рассчитаны на традиционную толщину руля 22,2 мм. По типу конструкции они бывают:

1. Курковые или рычажные – модели квадроциклетного типа, имеющие для регулировки скорости небольшой рычаг (язычок), который управляется большим пальцем. Дополнительно на таком элементе управления обычно присутствует кнопка включения/выключения электрокомпонентов и индикатор заряда АКБ. При длительных поездках использование рычажных моделей приводит к перенапряжению запястья.
2. На полную руку – модели скутерного или мотоциклетного типа, предусматривающие вращение почти всей рукоятки, кроме зафиксированной на руле основы. Некоторые модели дополнительно оснащаются замком зажигания и индикатором уровня заряда АКБ.
3. На полруки – устройства типа «грипшифт» с вращаемой частью в виде широкого кольца. Практичное решение, отличающееся удобством использования и простотой управления. Дополнительно на корпусе обычно присутствует индикатор заряда АКБ и кнопка включения/выключения электроники. Угол поворота подвижного кольца, как правило, достигает 70°.

Как подключить ручку газа к контроллеру электровелосипеда

Для подключения ручки газа к контроллеру электровелосипеда применяются классические разъемы. Обычно на управляющем контроллере для этих целей предусмотрен темный разъем с 6 гнездами. Идентичный ему разъем есть и у ручки акселератора, оснащенной кнопкой включения электропитания и индикатором уровня заряда АКБ.

При отличиях в разъемах определить назначение проводков можно по их цвету:

• для управления скоростью – красный +5В, белый сигнальный, черный земля;
• для включения контроллера – замыкаемые проводки коричнево-желтой расцветки;
• для индикатора уровня заряда АКБ – зеленый.

Точные цвета проводов указываются в инструкции к конкретному изделию. При наличии на рычаге управления скоростью дополнительных кнопок и рычагов можно определить соответствующие им провода, используя тестер. При прозвонке он покажет сигнал при включенном состоянии кнопки и ноль при выключенном состоянии.

При подключении рукоятки провод следует без натяжки зафиксировать на раме с применением пластиковых хомутов или изоленты. Это важно не только для внешнего вида е-байка, но и для недопущения обрыва проводки при езде. Формулировка «без натяжки» означает, что при повороте руля не должен ощущаться перетяг. Для защиты контактов от влаги и пыли места соединений обрабатываются силиконовым герметиком.

Как проверить ручку газа на электровелосипеде

После замены или начальной установки рукоятку акселератора нужно проверить по следующему алгоритму:

• немного поднять ведущее колесо;
• нажать кнопку включения электрокомпонентов;
• в зависимости от конструкционных особенностей используемой рукоятки, плавно нажать на рычаг управления скоростью или повернуть грипсу;
• при выявлении неполадок – выявить и устранить их причину;
• при корректной работе органа управления – проверить его работу в режиме спокойной езды.

Почему не работает ручка газа на электровелосипеде

Несмотря на простоту и надежность конструкции, ручка акселератора иногда отказывается работать. Как правило, внутренняя причина неисправностей кроется в отпаивании провода, отклеивании магнита или выпадении из своего гнезда датчика Холла.

Из внешних факторов к неисправности рукоятки могут привести скачки напряжения, грубое обращение, механическое повреждение, естественный износ, нарушение герметичности и попадание внутрь органа управления воды. Не исключены и другие причины поломки.

Ремонт ручки газа электровелосипеда

Ремонтные действия подразумевают выявление и устранение причины неполадок. Чаще всего они заключаются в замене вышедшего из строя датчика Холла на работоспособный аналог серии SS49E. Явный признак неисправности датчика выглядит так: при включении электровелосипеда уровень заряда АКБ рукоятка показывает, но при добавлении газа ничего не происходит.

В таком случае нужно найти среди проводов контроллера разъем, к которому подключается ручка газа. Обычно от нее идет 6 проводов: 2 для кнопки включения, 1 для индикатора заряда и 3 для датчика Холла. Нужно подать питание на контроллер электровелосипеда и найти мультиметром 5-вольтную линию. Обычно это красный и черный провод, а 3-й подключенный на этой линии провод – сигнальный.

Чтобы проверить, поступает ли с него сигнал при добавлении газа, нужно поставить на него плюсовой контакт мультиметра. При вращении грипсы или повороте курка значение напряжения на выходе датчика Холла должно меняться. Его оно не меняется, значит, датчик Холла неисправен и подлежит замене. Для этого:

1. Разбирается ручка газа: снимается окошко, поддевается чем-то плоским и стягивается резиновая рубашка, аккуратно снимаются пластиковые фиксаторы-защелки. Главное – не спешить, чтобы не сломать их. Далее нужно снять возвратную пружину, открутить винтики и снять пластиковую крышку корпуса.
2. Внутри находятся кнопка включения, индикатор зарядки батареи и датчик Холла. Его нужно вынуть из посадочного места и посмотреть написанный на нем номер. Вместо неисправного датчика нужно поставить такой же, но исправный. С ножек датчика нужно снять термоусадку и отпаять провода. Далее – надеть новую термоусадку и подпаять выводы нового датчика. После пайки – подтянуть термоусадку к датчику и прогреть феном. Аналогично поступить со всеми 3-мя проводами.
3. Припаянный датчик Холла установить на место, и аккуратно уложить провода.
4. Перед сборкой ручки желательно обработать все трущиеся элементы смазкой без растворителей, чтобы уменьшить выработку на пластике и продлить срок службы органа управления.
5. Далее нужно правильно установить крышку корпуса, возвратную пружину, стакан, резиновую накладку, смотровое окошко и фиксирующую накладку.
6. Отремонтированную и собранную ручку газа остается только протестировать.

Наглядно процесс разборки и сборки ручки акселератора электровелосипеда с целью замены датчика Холла продемонстрирован в видео к этой статье.

Замена ручки газа

В ряде случаев рукоятку акселератора проще и надежнее заменить, чем отремонтировать. Например, при наличии серьезных повреждений или после попадания воды. Или если ремонтные работы не увенчались успехом. Для замены нужно:

• снять с руля старые грипсы;
• зафиксировать ручку шурупом, используя 6-гранник на 2,5 мм;
• при установке модели рычажной конструкции – убедиться, что при таком ее положении вам будет комфортно пользоваться кнопкой включения электроники и поворачивать рычаг большим пальцем, удерживая остальную часть руки на грипсе.

От исправности и удобства использования ручки газа во многом зависит удовольствие от поездок, поэтому к выбору и использованию этого органа управления нужно подходить ответственно.

Надеемся, вы не пропустили нашу предыдущую статью об электровелосипедах, их преимуществах, особенностях технического оснащения и использования.

Мы часто отвечаем на вопрос, какую ручку газа выбрать, подойдет ли она на конкретный руль или контроллер.

Простая универсальная ручка газа с кнопкой

Большинство ручек газа, представленные в нашем каталоге универсальные. То есть, эти ручки газа могут работать с любым контроллером и на на любом напряжении.

Это связано с тем, что все контроллеры выдают пять вольт на ручку газа. Это стандарт.

Также как стандартным является толщина руля 22.2мм.

Главное, чтобы контроллер поддерживал работу ручки газа на датчике холла, а это большинство контроллеров представленных на рынке. Определить их можно по трем проводам к ручке газа.

Универсальная ручка газа куркового типа

Бывает, что ручки газа имеют дополнительные индикаторы, кнопки, переключатели.

Определить какие провода принадлежат к кнопкам можно с помощью обычного тестера. При включении кнопки тестер в режиме прозвонки покажет сигнал, а если кнопку отпустить покажет ноль.

Мы рекомендуем использовать стандартные разъемы для подключения ручек газа к контроллерам.

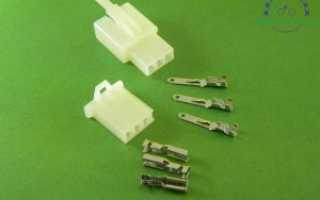

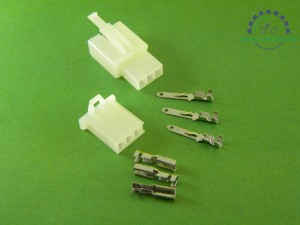

Разъем на 3 провода ручки газа

2 комментария к посту “ Выбор или замена ручки газа электровелосипеда или электроскутера. Часто задаваемые вопросы. ”

Ручка газа является весьма ответственным приспособлением на индивидуальном электротранспорте. Не мешало бы знать о ней побольше — не правда ли? В этой теме мы будем разбираться, как вся эта аппаратура работает, также обсудим разновидности ручки газа и некоторые другие полезные нюансы.

• Общие сведения.
• Принцип работы ручки газа и системы PAS.
• Главные плюсы ручки газа.
• Разновидности ручек газа.
• Подключение акселератора к контроллеру.
• Проверяем работу акселератора.
• Почему акселератор может не работать.
• Ремонт рукояти газа.
• Замена ручки газа.
• Приобретаем ручку газа на Aliexpress.

Общие сведения

Ручка газа (РГ) на индивидуальных средствах передвижения предназначена для манипуляций силовым агрегатом. К ней подведён провод запитки на 5 V, а внутри присутствует датчик Холла (ДХ). В зависимости от того, на какой угол повёрнута рукоятка, датчик может выдавать 0-4,2 Вольта. Отталкиваясь от этого, контроллер регулирует энергоснабжение моторизированного колеса.

Акселератор приводит мотор в движение и выключает его, регулирует подачу энергии на силовой агрегат, воздействует на тягу и скорость езды. Помимо акселератора, управление двигателем может принимать на себя система PAS (Pedal Assist System). При желании, данное оснащение можно юзать и без применения РГ, однако контроль мощности будет менее удобным.

Принцип работы ручки газа и системы PAS

Если использовать только акселератор, то скорость езды регулируется посредством дросселя. Применение электрического привода при данном управлении не имеет зависимости от педалирования — педали можно вообще не задействовать. Дроссель функционирует как педаль газа в обычной машине.

Система же PAS работает по другому принципу. Она автоматически задействует электромотор только тогда, когда велосипедист начинает крутить педали. Старт можно настраивать: плавный либо с пробуксовкой. Электродвигатель вступает в игру только при вращении педалей, причём уровень его вовлечённости в процесс можно регулировать — от минимума, до «Turbo». Настройка осуществляется с помощью рулевого компьютера.

Все ручки газа устроены практически идентично. На корпусе прикреплён постоянный магнит, внутри присутствует ДХ. В зависимости от текущей позиции рычага акселератора, датчик определяет положение магнита, изменяет своё напряжение на выходе и подаёт управляющий сигнал на контроллер. Тот в свою очередь, соответствующе регулирует скорость езды.

Проводок красного цвета отвечает за подачу 4,5 Вольт от контроллера. Есть ещё чёрный провод («земля») и белый, сигнальный, выдающий в зависимости от позиции рукояти 2-3,5 V. На контроллер, как правило, подаётся управляющее напряжение 0,8-4,2 V.

Акселератор устанавливается на руле электробайка справа. Во избежание поломки рукояти, при старте не вращайте её резко до предела. Кроме того, мягкий старт благоприятно сказывается на функционировании компонентов электроники.

Главные плюсы ручки газа

✅ Можно чётко регулировать скорость передвижения, убавляя либо повышая мощность силового агрегата.

✅ Можно стартовать с комфортом.

Разновидности ручек газа

Все модели предназначены для стандартной толщины руля в 22,2 миллиметра и бывают следующих конструкций:

Курковые или рычажные

Это вариации квадроциклетного типа, которые имеют рычаг («курок»), управляющийся большим пальцем. На приспособлении почти всегда имеются кнопка вкл/выкл электрических компонентов и сигнализатор заряда аккумуляторной батареи. При затяжных покатушках курковые модели будут перенапрягать запястье.

На полную руку

Это вариации мотоциклетного типа. Они предусматривают кручение почти всей рукояти, за исключением зафиксированной основы. В распоряжении некоторых моделей имеются замок зажигания и сигнализатор демонстрирующий заряд электронакопителя.

На полруки

Это девайсы типа «Gripshift» с крутящейся частью в виде широкого кольца. Такое приспособление является практичным решением, пользоваться ним просто и удобно. Как правило, на корпусе имеют место индикатор заряда аккумулятора и клавиша вкл/выкл электроники.

Подключение акселератора к контроллеру

Для данной процедуры используются классические разъёмы. На контроллере это тёмный разъём с шестью гнёздами. Такой же есть и у рукояти газа, оборудованной клавишей включения питания и сигнализатор заряда источника питания.

Если разъёмы отличаются, то выявить предназначение проводков возможно по их цвету:

• красный +5 V, белый сигнальный, чёрный («земля») — для регулировки скорости;
• замыкаемые проводки коричнево-жёлтого цвета — для задействования контроллера;
• зелёный проводок — для сигнализатора заряда аккумуляторной батареи.

Точные цвета указаны в инструкции к устройству. Если на акселераторе находятся кнопки и рычаги, то найти соответствующие им проводки можно воспользовавшись мультиметром. Когда начнёте «прозванивать», измерительный прибор при включенной кнопке продемонстрирует сигнал, а при выключенной «0».

Подключая рукоятку газа, провод нужно закрепить на раме без натяжения. Для этого используют пластиковые хомуты либо обычную изоленту. Таким образом, электрифицированный вел будет не только более аккуратно выглядеть, вы ещё и обезопасите себя от разрыва провода во время езды. Что конкретно значит «без натяжения»? При вращении руля, не должен чувствоваться перетяг. Чтобы защитить контакты от неблагоприятных воздействий окружающей среды, обрабатываем участки соединений герметиком.

Проверяем работу акселератора

После замены либо первичного монтажа рукояти газа, её нужно продиагностировать по такому алгоритму:

1. Чуть поднимаем ведущее колесо.

2. Жмём на клавишу включения электрокомпонентов.

3. Плавно воздействуем на рычаг либо поворачиваем грипсу, в зависимости от того, какого типа конструкция акселератора.

4. Если имеют место неисправности, находим и устраняем причину их возникновения.

5. Если орган управления функционирует корректно, то далее испытываем его в режиме размеренной езды.

Почему акселератор может не работать

Несмотря на то, что устройство данного гаджета довольно простое и надёжное, всё же иногда случаются недоразумения, когда рукоять отказывается выполнять свои прямые обязанности.

Причины могут быть такими:

• отпаялся проводок;
• отклеился магнит;
• ДХ выпал из гнезда;
• имели место скачки напряжения;
• небрежное обращение с аппаратурой;
• механические повреждения;
• утрата герметичности и проникновение в систему влаги;
• естественный износ.

Ремонт рукояти газа

Чаще всего, нужно менять сломавшийся ДХ. Выявить неисправную деталь просто: при включении электробайка уровень заряда аккумуляторной батареи рукоять демонстрирует, однако при повышении газа никакой реакции не наблюдается.

В этом случае ищем у контроллера разъём с присоединённой РГ. От неё должно исходить 6 проводков. Далее подаём энергию на контроллер и находим тестером линию на 5 V. Чаще всего это провода чёрного и красного цвета. Третий же, подключённый на этой линии провод является сигнальным.

Для проверки поступления с него сигнала при повышении газа, ставим на него «+» контакт тестера. При воздействии на курок либо грипсу, напряжение на выходе ДХ должно изменяться. Если этого не происходит, значит датчик отработал своё и его требуется подвергнуть замене.

Итак, проводим процедуру замены ДХ:

1. Разбираем ручку акселератора: снимаем окошко, поддеваем чем-то плоским и стягиваем резиновую рубашку, аккуратно снимаем пластиковые фиксаторы. Тут главное всё нужно делать без спешки, так как можно что-то нечаянно испортить. Снимаем возвратную пружину, отворачиваем винтики и изымаем крышку корпуса.

2. Внутри расположены кнопка включения, сигнализатор зарядки АКБ, а также нужный нам ДХ. Извлекаем деталь и находим на ней номер. Устанавливаем точно такой же новый элемент. Снимаем с ножек ДХ термоусадку и отпаиваем проводки. Далее приспосабливаем новую термоусадку и подпаиваем выводы нового ДХ. По окончанию пайки, подтягиваем термоусадку к датчику и прогреваем феном. Выполняем подобное со всеми тремя проводками.

3. Припаянный ДХ ставим на место и скрупулёзно укладываем проводку.

4. Перед тем как собирать рукоять акселератора, неплохо бы было обработать трущиеся компоненты смазкой без растворителей. Это позволит снизить износ на пластинке и продлить срок эксплуатации акселератора.

5. Следующий шаг — сборка конструкции в обратном порядке.

6. Далее проверяем собранное изделие на работоспособность.

Если кому-то не совсем понятно, как разобрать и собрать рукоять газа для замены ДХ, привожу видео, в котором всё наглядно продемонстрировано:

Замена ручки газа

Бывают такие ситуации, когда акселератор проще и надёжнее полностью заменить, чем ремонтировать. К примеру, это могут быть значительные повреждения либо попадание влаги в систему. Также причиной может стать неудачный ремонт.

1. Снимаем старые грипсы.

2. Фиксируем ручку шурупом, воспользовавшись 6-гранником на 2,5 миллиметров.

3. При внедрении рычажной конструкции, нужно удостовериться, что при такой её позиции будет удобно юзать клавишу включения электроники и орудовать рычагом с помощью большого пальца, расположив часть руки на грипсе.

Приобретаем ручку газа на Aliexpress

Ну и наконец, что же можно выбрать, если вы решите поставить акселератор. Далее я приведу вам подборку рукояток газа с различным функционалом и приемлемым качеством, которые подходят как для электрических велосипедов, так и для электросамокатов. Да и на другой индивидуальный электротранспорт можно установить эти приспособления.

Акселератор мотоциклетного типа (половинчатый) с вольтметром и замком зажигания

• вольтметр на 5-100 V;
• датчик Холла;
• выходной сигнал 0,8-4,2 V;
• длина провода 2 м;
• посадочный диаметр 23 мм.

• чёрный GNG («-» аккумулятора либо контроллера);
• красный +5 V;
• зелёный 0,8-4,2 V, сигнальный на контроллер;
• жёлтый, «+» вольтметра (подсоединяется к «+» электронакопителя);
• синий, на зажигание контроллера.

В отличие от курковых разновидностей, с такой аппаратурой удобнее ездить по плохим дорогам, так как она позволяет обхватывать себя полностью, всеми пальцами. Загнутый влево корпус с замком зажигания может помешать совместной установке с некоторыми моделями монеток переключателя скоростей — учитывайте это при выборе.

Акселератор с курком под большой палец, вольтметром и тумблером

Характеристики и подсоединение идентичны предыдущей модели. Загнутый влево корпус с замком зажигания может помешать совместной установке с некоторыми моделями монеток переключателя скоростей — учитывайте это при выборе.

Акселератор с курком под большой палец и вольтметром

• чёрный GNG («-» аккумулятора либо контроллера);
• красный +5 V;
• зелёный 0,8-4,2 V, сигнальный на контроллер;
• жёлтый, «+» вольтметра (подсоединяется к «+» электронакопителя).

Акселератор с курком под большой палец, вольтметром, тумблером и кнопкой без фиксации

• чёрный GNG («-» электронакопителя либо контроллера);
• красный +5 V;
• зелёный 0,8-4,2 V, сигнальный на контроллер;
• жёлтый, «+» вольтметра (подсоединяется к «+» АКБ);
• синий, на зажигание контроллера (тумблер красного цвета);
• белый и коричневый, кнопка без фиксации нормально разомкнутая.

Цена на Али: 661 руб.

Ну что же, как видим, приспособление действительно стоящее, но, нужно разбираться во всех этих премудростях. Думается, приведённая выше информация сослужит вам добрую службу.

Инструкция ручки газа с дисплеем

Ручка газа KH-DX с LCD-дисплеем. Совместима с контроллером HUAWEI 36/48, 14А.

• Отображение текущей скорости (спидометр)
• Отображение пробега (одометр)
• Отображение заряда АКБ (вольтметр)
• Левая грипса в комплекте
• Посадочный диаметр под стандартный руль 22,2мм

НАСТРОЙКА ручки газа KH-DX с дисплеем

Для входа в режим программирования, на выключенном зажигании зажмите кнопку «М» и поверните ключ в положение ВКЛ.

Р01 установка номинального вольтажа батареи 24 / 36 / 48В (по умолчанию выставлено – 48В); Р02 коэффициент скорости находится между 0,1 и 1,5 (по умолчанию изначально выставлено – 1); Р03 коэффициент пробега находится между 1 и 1,3 (по умолчанию выставлено — 1); P04 режим измерения скорости; P05 диаметр колеса в дюймах (по умолчанию выставлено — 14 дюймов); P06 количество магнитов от 1 до 1000; Р07 коэффициент вольтажа батареи; Р08 включить/выключить функцию шестеренки (0-установить режим только педаль, 1- означает электрический, 2- означает Электрический + педаль( в данной ручке функция не предусмотрена); Р09 общий пробег от начала использования компьютера (сбрасывается); Р10 выбор км/ миля.

Ручка газа на персональном электротранспорте применяется для управления электродвигателем. К ней подведен провод питания на 5 В, а внутри есть датчик Холла. С учетом угла поворота рычага газа райдером датчик выдает напряжение от 0 до 4,2 В. На основании этих данных контроллер дозирует энергоснабжение мотор-колеса. Соответственно, при помощи ручки газа электромотор приводится в движение и выключается, регулируется подача энергии на двигатель, меняется крутящий момент и скорость движения.

Кроме ручки, рычага или курка акселератора, для управления электромотором может применяться система PAS. При желании, ее можно использовать и без ручки газа, но управление мощностью в таком случае будет менее комфортным. Оптимальный вариант – использовать ручку газа или в дополнение к ней установить PAS систему.

Принцип работы рычага газа и системы PAS

При использовании ручки акселератора без системы PAS скорость движения регулируется дросселем. Использование электропривода при такой системе управления не зависит от вращения педалей, т.е. их можно вовсе не использовать. Дроссель работает по принципу автомобильной педали газа: чтобы ускориться или продолжить движение, дополнительные действия не требуются.

Основные преимущества использования ручки акселератора на е-байке – это:

• возможность точно регулировать скорость движения, увеличивая или уменьшая мощность электромотора;
• комфортные старты;
• отличная маневренность на дороге.

Устройство ручки газа электровелосипеда

Внутреннее строение всех моделей практически одинаково. Внутри есть датчик Холла, а на корпусе прикреплен постоянный магнит. В зависимости от текущего положения рычага управления скоростью датчик определяет позицию магнита, меняет свое выходное напряжение и подает управляющий сигнал на контроллер. Согласно этому сигналу контроллер регулирует обороты двигателя и скорость движения. На практике это выглядит как зависимость скорости от угла поворота ручки газа.

Красный проводок обеспечивает подачу напряжения 4,5 В от контроллера. Также есть черный провод (земля) и белый сигнальный, который в зависимости от положения рычага выдает напряжение 2–3,5 В. На контроллер обычно подается управляющее напряжение 0,8–4,2 В. При наличии в конструкции рукоятки кнопки включения/выключения, индикатора заряда или замка зажигания подаваемые на рукоятку токи соответствуют общему напряжению электрокомпонентов – 24, 36, 48 или 60 В.

Типичное место установки ручки газа на электровелосипеде – правая часть руля. Чтобы избежать поломки рукоятки, при старте нужно избегать ее резкого вращения до упора. К тому же, плавный старт благотворно сказывается на работе электронных компонентов и помогает избежать поломки.

Разнообразие моделей

Большинство ручек газа совместимо с любыми управляющими контроллерами, т.к. все они подают 5 В и, как правило, поддерживают работу рычага газа на датчике Холла. Совместимость подтверждается наличием на управляющем контроллере 3 проводков для подсоединения к рычагу газа.

По размерам все модели рассчитаны на традиционную толщину руля 22,2 мм. По типу конструкции они бывают:

Как подключить ручку газа к контроллеру электровелосипеда

Для подключения ручки газа к контроллеру электровелосипеда применяются классические разъемы. Обычно на управляющем контроллере для этих целей предусмотрен темный разъем с 6 гнездами. Идентичный ему разъем есть и у ручки акселератора, оснащенной кнопкой включения электропитания и индикатором уровня заряда АКБ.

При отличиях в разъемах определить назначение проводков можно по их цвету:

• для управления скоростью – красный +5В, белый сигнальный, черный земля;
• для включения контроллера – замыкаемые проводки коричнево-желтой расцветки;
• для индикатора уровня заряда АКБ – зеленый.

Точные цвета проводов указываются в инструкции к конкретному изделию. При наличии на рычаге управления скоростью дополнительных кнопок и рычагов можно определить соответствующие им провода, используя тестер. При прозвонке он покажет сигнал при включенном состоянии кнопки и ноль при выключенном состоянии.

Как проверить ручку газа на электровелосипеде

После замены или начальной установки рукоятку акселератора нужно проверить по следующему алгоритму:

• немного поднять ведущее колесо;
• нажать кнопку включения электрокомпонентов;
• в зависимости от конструкционных особенностей используемой рукоятки, плавно нажать на рычаг управления скоростью или повернуть грипсу;
• при выявлении неполадок – выявить и устранить их причину;
• при корректной работе органа управления – проверить его работу в режиме спокойной езды.

Почему не работает ручка газа на электровелосипеде

Несмотря на простоту и надежность конструкции, ручка акселератора иногда отказывается работать. Как правило, внутренняя причина неисправностей кроется в отпаивании провода, отклеивании магнита или выпадении из своего гнезда датчика Холла.

Из внешних факторов к неисправности рукоятки могут привести скачки напряжения, грубое обращение, механическое повреждение, естественный износ, нарушение герметичности и попадание внутрь органа управления воды. Не исключены и другие причины поломки.

Ремонт ручки газа электровелосипеда

Ремонтные действия подразумевают выявление и устранение причины неполадок. Чаще всего они заключаются в замене вышедшего из строя датчика Холла на работоспособный аналог серии SS49E. Явный признак неисправности датчика выглядит так: при включении электровелосипеда уровень заряда АКБ рукоятка показывает, но при добавлении газа ничего не происходит.

В таком случае нужно найти среди проводов контроллера разъем, к которому подключается ручка газа. Обычно от нее идет 6 проводов: 2 для кнопки включения, 1 для индикатора заряда и 3 для датчика Холла. Нужно подать питание на контроллер электровелосипеда и найти мультиметром 5-вольтную линию. Обычно это красный и черный провод, а 3-й подключенный на этой линии провод – сигнальный.

Чтобы проверить, поступает ли с него сигнал при добавлении газа, нужно поставить на него плюсовой контакт мультиметра. При вращении грипсы или повороте курка значение напряжения на выходе датчика Холла должно меняться. Его оно не меняется, значит, датчик Холла неисправен и подлежит замене. Для этого:

1. Разбирается ручка газа: снимается окошко, поддевается чем-то плоским и стягивается резиновая рубашка, аккуратно снимаются пластиковые фиксаторы-защелки. Главное – не спешить, чтобы не сломать их. Далее нужно снять возвратную пружину, открутить винтики и снять пластиковую крышку корпуса.
2. Внутри находятся кнопка включения, индикатор зарядки батареи и датчик Холла. Его нужно вынуть из посадочного места и посмотреть написанный на нем номер. Вместо неисправного датчика нужно поставить такой же, но исправный. С ножек датчика нужно снять термоусадку и отпаять провода. Далее – надеть новую термоусадку и подпаять выводы нового датчика. После пайки – подтянуть термоусадку к датчику и прогреть феном. Аналогично поступить со всеми 3-мя проводами.
3. Припаянный датчик Холла установить на место, и аккуратно уложить провода.
4. Перед сборкой ручки желательно обработать все трущиеся элементы смазкой без растворителей, чтобы уменьшить выработку на пластике и продлить срок службы органа управления.
5. Далее нужно правильно установить крышку корпуса, возвратную пружину, стакан, резиновую накладку, смотровое окошко и фиксирующую накладку.
6. Отремонтированную и собранную ручку газа остается только протестировать.

Наглядно процесс разборки и сборки ручки акселератора электровелосипеда с целью замены датчика Холла продемонстрирован в видео к этой статье.

Замена ручки газа

В ряде случаев рукоятку акселератора проще и надежнее заменить, чем отремонтировать. Например, при наличии серьезных повреждений или после попадания воды. Или если ремонтные работы не увенчались успехом. Для замены нужно:

• снять с руля старые грипсы;
• зафиксировать ручку шурупом, используя 6-гранник на 2,5 мм;
• при установке модели рычажной конструкции – убедиться, что при таком ее положении вам будет комфортно пользоваться кнопкой включения электроники и поворачивать рычаг большим пальцем, удерживая остальную часть руки на грипсе.

От исправности и удобства использования ручки газа во многом зависит удовольствие от поездок, поэтому к выбору и использованию этого органа управления нужно подходить ответственно.

Надеемся, вы не пропустили нашу предыдущую статью об электровелосипедах, их преимуществах, особенностях технического оснащения и использования.

1 Дисплей LCD5 Инструкция Данное руководство поможет Вам ознакомиться с дисплеем КТ-LCD5, для правильной установки наилучшей конфигурации работы двигателя и контроллера, что улучшит управление электровелосипедом. РАЗМЕРЫ И МОНТАЖНЫЕ РАЗМЕРЫ Наружные размеры Вид спереди Вид сзади Вид сбоку Схема проводки ИНСТРУКЦИЯ ПО УСТАНОВКЕ Дисплей устанавливается на руле электрического транспортного средства, с возможностью регулировки. Подключение дисплея к контроллеру производится при выключенном питании электровелосипеда. После окончания установки дисплея снимите защитную пленку.

2 ОБЗОР ФУНКЦИЙ Для комфортного использования электровелосипеда дисплей КТ-LCD5 отображает пользователю следующую информацию: Время поездки (одной поездки (ТМ) и общее время поездки (ТТМ)); Скорость (скорость в режиме реального времени (км/ч или миль/час), максимальная скорость (MXS) и средняя скорость (AVS)); Дальность поездки (км или мили) одной поездки (DST) или общее пройденное расстояние (ODO)); Коэффициент системы PAS (ASSIST) от 1 до 5; Сопровождение велосипеда со скоростью 6 км/ час (скорость пешехода); Функция круиз контроль; Индикатор емкости батареи; Напряжение батареи (VOL) в режиме реального времени; Индикатор включение подсветки и габаритных огней (при условии поддерживания функции контроллером); Информация об ошибках двигателя; Настройка параметров пользователя; Дисплей автоматически определяет напряжение питания (24,36,48 V) ОТОБРАЖЕНИЕ ИНФОРМАЦИИ НА ДИСПЛЕЕ Km / H 1 Кнопка ВВЕРХ 2 Кнопка включения /выключения питания, и переключения меню MPH Скорость движения (мили /час) 3 Кнопка ВНИЗ MXS Максимальная скорость Уровень PAS AVS Средняя скорость Индикатор заряда аккумулятора Km Расстояние (километры ) Круиз -контроль Mil Расстояние (мили ) Индикатор активации системы PAS DST Дистанция последней поездки ODO Общая дистанция всех поездок VOL Напряжение аккумуляторной батареи 4 ASSIST 5 6 CRUISE 7 PAS 8 TM 9 TTM 10 THROTTLE 11 Время последней поездки Общее время поездок Скорость движения (километры /час) Индикатор активации ручки газа Индикатор включения тормоза Индикатор пешеходного режима движение со скоростью 6 км / час Индикатор подсветки дисплея и габаритных огней

5 ОЧИСТКА ДАННЫХ Для сброса данных о средней, максимальной скорости, пробеге и времени за поездку — (по истечении 5 секунд после включения питания) нажмите одновременно кнопки (вниз). Значения замигают, сброс осуществляется во время мигания нажатием кнопки ОБЩЕЕ ВРЕМЯ И ДАЛЬНОСТЬ ПОЕЗДКИ Для просмотра общей дальности поездки и времени кратковременно нажмите кнопку В течении 5 секунд после просмотра данных дисплей автоматически вернется в предыдущий интерфейс. ПОКАЗАНИЯ МАКСИМАЛЬНОЙ И СРЕДНЕЙ СКОРОСТИ Для просмотра показаний максимальной скорости (MXS) и средней скорости (AVS) одновременно кратковременно нажмите кнопки (вниз). Для выхода в предыдущий интерфейс нажмите кнопку При движении велосипеда в течении 5 секунд дисплей автоматически вернется в предыдущий интерфейс. АВАРИЙНЫЙ РЕЖИМ При возникновении неисправностей дисплей переходит в аварийный режим, отображая код неисправности. Таблица кода ошибок: 01 Неисправность ручки газа 03 Неисправность датчика холла мотора 04 Неисправность датчика системы PAS 06 Короткое замыкание в моторе или контроллере

6 НАСТРОЙКА ПАРАМЕТРОВ ПОЛЬЗОВАТЕЛЯ ОБЩИЕ НАСТРОЙКИ 1. Установка максимальной скорости В течении 5 секунд после включения дисплея одновременно удерживать кнопку (вверх) и (вниз) в течение двух секунд, начнет мигать показатель максимальной скорости. При помощи кнопок ли (вниз) установить максимальное значение скорости езды. По умолчанию максимальное значение скорости 25 км/час. Если в течении 1 минуты после изменения настроек нажать на кнопку включения, то дисплей автоматически вернется в предыдущий интерфейс. Для сохранения изменений установки максимальной скорости и перехода к следующей настройке нажмите кнопку Для выхода из меню настроек используйте короткое нажатие кнопки 2. Диаметр колеса После завершения установки максимальной скорости, введите настройки диаметра колеса. При мигающем значении на дисплее при помощи кнопок (вниз) выберите соответствующий диаметр колеса вашего транспортного средства. Возможные размеры: 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 700 и 28 дюймов. Если в течении 1 минуты после изменения настроек нажать на кнопку включения, то дисплей автоматически вернется в предыдущий интерфейс. Для сохранения изменений установки диаметра колес и перехода к следующей настройке нажмите кнопку Для выхода из меню настроек используйте короткое нажатие кнопки

Чтобы повысить функциональность электровелосипеда и сделать его максимально комфортным в использовании, владельцы устанавливают разные полезные приспособления: звонок, динамики, рога, подогрев ручек и другие аксессуары. Многие из них используются, чтобы модернизировать e-bike и придать ему оригинальность. Но есть обязательные аксессуары, без которых невозможно полноценно использовать электровелосипед. Прежде всего, это контроллер управления.

Для чего нужен контроллер на электровелосипеде

Итак, что такое контроллер для электровелосипеда, и как подобрать подходящую модель этого устройства. Контроллер управления – это электронное устройство, необходимое для безопасной и бесперебойной работы е-байка. Выступая посредником между электродвигателем и рулевым управлением, он подает токи от аккумуляторной батареи к мотору и остальным электрокомпонентам. Принимая сигнал от электрооборудования, контроллер анализирует его и обеспечивает скоординированную работу всей электрической системы.

Его основные задачи:

• запускать мотор-колеса;
• регулировать их мощность с применением широтно-импульсных модуляций;
• уменьшать вибрации электромотора при старте;
• включать и выключать электронику;
• отключать мотор-колеса при торможении;
• управлять скоростью и крутящим моментом;
• обеспечивать контролируемую остановку;
• оберегать электрическую систему байка от перенапряжения, перегрева и токовой перегрузки;
• обеспечивать круиз-контроль и работу системы рекуперативного торможения;
• отображать на панели управления рабочие параметры электрической системы;
• контролировать напряжение АКБ и отключать электронику при критическом снижении напряжения – для защиты батареи от глубокого разряда.

Для чего контроллер на электровелосипеде – выяснили. Теперь рассмотрим, что представляет собой это устройство, и каких видов бывает.

Конструкция и виды контроллеров

Контроллер управления имеет герметичный алюминиевый корпус небольших размеров и выходящие из него разноцветные провода с коннекторами для подсоединения к электрокомпонентам. Внутри скрыты силовые элементы, управляющая плата и понижающие преобразователи на 12 и 5 В, обеспечивающие электропитание микроконтроллера и периферических устройств.

• для использования с датчиками Холла;
• для применения без них;
• универсальные.

По геометрии сигнала на выходе есть модели, создающие сигнал прямоугольного вида (меандр), чистую или приближенную синусоиду. Применение меандровых моделей дает увеличенную скорость, но и двигатель в таком случае шумит сильнее из-за возросшей вибрации обмоток. В случае применения синусной модели мотор работает тише, но и предельная скорость при одинаковом напряжении будет ниже.

Выбор контроллера для е-байка

На большинстве контроллеров есть маркировка с указанием базовых характеристик: номинального напряжения, допустимого тока, рекомендованной мощности мотора. Для определения максимальной мощности управляющего контроллера достаточно умножить предельное напряжение на допустимую силу тока. Контроллеры для е-байков имеют широкий мощностной разброс – от 350 до 2000 Вт.

Рабочие параметры контроллера должны соответствовать мощности и вольтажу используемых электрокомпонентов. Если контроллер рассчитан на работу с 36 В батареей, не стоит подключать его к АКБ большего вольтажа. Но есть универсальные модели с большим разбросом напряжения на входе: 48–72 В, 24–100 В и т.д.

При подборе контроллера управления оцените наличие второстепенных функций: рекуперации энергии при торможении, заднего хода, круиз-контроля, возможности выбора скоростных режимов или мощности, наличия выходов для электропитания фары и стоп-сигналов. Среди современных контроллеров с расширенным функционалом стоит выделить программируемые модели. Они соединяются кабелем с велокомпьютером или через Bluetooth со смартфоном и позволяют менять разные параметры.

Дисплеи для электровелосипедов

Для комфортного использования е-байка на его руль крепится LED или LCD дисплей (панель управления). Этот компактный девайс выдает информацию о работе электрокомпонентов, позволяет контролировать скорость, расстояние пробега, остаточный заряд батареи и другие параметры. Дисплеи бывают:

• разной формы – квадратной, прямоугольной, круглой;
• со светодиодной системой освещения (LED) и монохромным цифровым жидкокристаллическим экраном (LCD);
• различного вольтажа – 24 В, 36 В, 48 В и т.д.;
• совместимые с контроллерами различных моделей.

Дисплеи выполняются водонепроницаемыми, с прочным корпусом и устойчивым к повреждениям монитором. Они достаточно компактны, чтобы не загромождать руль, но при этом позволяют с легкостью рассмотреть все цифры на экране. Зачастую на панели управления есть кнопка включения/выключения электрокомпонентов, 3-ступенчатая система мониторинга скорости, индикатор заряда АКБ, иногда – переключатель света фар.

Чаще всего на электровелосипеды устанавливаются функциональные панели управления с LCD дисплеем. Они отображают максимально точные данные, а некоторые модели оснащены системой индикации неполадок. Преимущественно цифровые LCD экраны имеют 5-уровневую индикацию заряда АКБ. Как и LED панели, они оснащены подсветкой. Сложные конфигурации LCD панелей имеют сенсорный дисплей, беспроводное подключение к электрокомпонентам и GPS навигацию.

Другие аксессуары для электровелосипедов

Повысить комфортность и функциональность электровелосипеда позволяют и другие полезные девайсы:

Кстати, на всех видах двухколесного транспорта (велосипедах, скутерах, мотоциклах) и на квадроциклах диаметр руля обычно одинаковый – 22,2 мм. Отличается только форма, толщина металла и прочность на излом. Поэтому все навесное оборудование для таких транспортных средств – взаимозаменяемо и может устанавливаться в т. ч. на электровелосипеды.

В предыдущей статье нашего блога приведены 10 фактов о надежности электровелосипедов.

Схема контроллера электровелосипеда, как подключить?

Сборка электровелосипеда дома совсем не страшная и занимает один-два часа если делать это в первый раз.

Инструменты

• Велосипедный набор шестигранников и отвёрток;
• Рожковый, накидной или разводной ключ (для гаек мотора);
• Что-нибудь для снятия покрышки — специальные пластиковые съёмники, либо отвёртки (если не жалко обод), или, в крайнем случае, пара чайных ложек;
• При наличии усилителей дропаутов — тонкий напильник или надфиль;
• При наличии PAS-сенсора — специальный съёмник шатуна (либо сила+удача+настойчивость).

Так же очень пригодятся нейлоновые кабельные стяжки для фиксации проводов и придания велосипеду достойного вида.

Установка

1. Снимите старое колесо с велосипеда. Переставьте покрышку, камеру и ободную ленту на мотор-колесо. (В случае отсутсвия ободной ленты — можно промотать внутреннюю сторону обода обычной изолетной в несколько слоёв)

2. Установите мотор-колесо на велосипед на место старого колеса. Провод должен выходить с правой стороны. Прорезь на оси мотора (откуда выходит провод) должна быть направлена вниз, для предотвращения попадания влаги внутрь колеса. Возможно для этого придётся снять, повернуть на пол оборота и надеть обратно фиксирующие шайбы с зубцом, надетые на ось мотора.

3. Для любых передних моторов, а также для мощных задних моторов (Classic, Turbo) — необходима установка усилителей дропаутов. Допустимо не ставить усилители для заднего мотора Лайт. Для переднего мотора Лайт можно ограничиться одним.

Из-за немного различающихся от экземпляра к экземпляру осей моторов, отверсие под ось на усилителе специально сделано немного уже, для того чтобы на любом моторе усилитель сидел плотно и не болтался.

Поэтому, скорее всего, с внутренней стороны отверстия усилителя придётся доработать напильником так, чтобы усилитель налезал на ось, но сидел очень плотно.

Очень важно не переборщить — усилитель не должен болтаться!

4. Перед установкой всего остального рекомендуем подключить к контроллеру колесо, ручку газа и батарею (см ниже) и убедиться что всё работает нормально.

5. Закрепите на велосипеде батарею и контроллер.

• Батарея должна быть защищена от ударов о раму или контроллер мягким уплотнителем.
• При вертикальной установке контроллера — лучше располагать его проводами вниз, чтобы по ним внутрь не затекала влага.

6. Установите на руль ручку газа.

• Если грипса тугая, резиновая и никак не хочет сниматься сама — можно положить велосипед на бок, грипсой вниз, и забить под неё отвёртку на всю длину. Затем в образовавшуюся щель между отвёрткой и рулём, под грипсу, залить воды. Затем вынуть отвёртку и провернуть грипсу — после этого она должна сняться очень легко!

(7.) Установите на руль дисплей, если есть.

(8.) Устаровите на руль ручку(

и) тормоза, если есть.

(9.) Установите сенсор помощи педалям, если есть. Для этого понадобится специальный съёмник шатуна.

10. Подключите к контроллеру все провода (см ниже).

11. Убедитесь что всё работает.

12. Зафиксируйте провода стяжками или другим способом.

Подключение

Назначения проводов и разъёмы немного отличаются в зависимости от контроллера:

• На контроллерах Light и Mark I (с моторами Light, Light+ и Classic) — чёрный трёхпиновый разъём «папа» (включение и индикатор заряда) и чёрный трёхпиновый разъём «мама» (сигнал ручки газа);
• На контроллерах Mark II и Infineon — белый шестипиновый разъём «папа» (включение и сигнал ручки газа) и чёрный трёхпиновый разъём «мама» (переключатель мощности)

Перед подключением убедитесь что кнопка включения на ручке газа находится в положении «выкл» (отжата).

Подключите жёлтый разъём XT60 (или XT90) на одном из проводов батареи к контроллеру. Второй провод на батарее будет использоваться для зарядки. Если провода разной толщины — к контроллеру нужно подключить более толстый.

В момент подключения может проскочить искра — это нормально.

Теперь можно включить контроллер (кнопкой включения на ручке газа) и аккуратно подать газ, чтобы убедиться что всё работает как надо.

• Чёрный трёхпиновый разъём «папа» со стороны контроллера.

• На контроллерах Light, Mark I и Mark II (с моторами Light, Light+ и Classic) — белый пятипиновый разъём «папа» — для дисплея KT-LCD3. Перед подключением дисплея из разъёма нужно вынуть перемычку. В случае отключения дисплея — перемычку нужно вернуть обратно. Без неё и работать не будет.
• На контроллерах Infineon — чёрный шестипиновый разъём «папа» — для дисплея CycleAnalyst.

Два чёрных двухпиновых разъёма «папа» с чёрным и жёлтым проводами со стороны контроллера.

Можно подключить две ручки, можно одну, можно не подключать вовсе. В случае двух ручек — тормоз будет срабатывать при использовании хотя бы одной из них.

Электровелосипед своими руками: контроллер

Как выбрать контроллер для электровелосипеда, какие контроллеры бывают и в чём их разница? Прежде чем ответить на этот вопрос, давайте разберёмся, зачем вообще нужен контроллер.

Для чего электровелосипеду контроллер

Наверняка почти каждый любознательный представитель мужской половины человечества в детстве имел дело с моторчиками, установленными в детских игрушках, например, электрических машинках или лодках.

Эти моторчики представляли собой двигатели постоянного тока.

Для вращения к ним достаточно было подключить батарейку, и направление вращения менялось в зависимости от полярности подключения.

В том случае обмотки ротора (вращающейся части электродвигателя) подключаются к источнику питания по очереди через пару графитовых щёток, таким образом ротор приводится во вращение.

В электровелосипедах же используются бесщёточные моторы, а точнее трёхфазные асинхронные двигатели, которым недостаточно просто подать напряжение питания от батареи.

На первый взгляд кажется, что всё только усложнилось, но дело вот в чём.

Во-первых, двигатели постоянного тока имеют узел, который требует обслуживания и периодического ремонта — это как раз те самые щётки и коллектор, по которому они скользят. Во-вторых, КПД этих двигателей ниже, а вес больше. В третьих, они имеют ограниченный диапазон скоростей вращения. Всех этих недостатков трёхфазные асинхронные двигатели лишены. Но последним требуется контроллер — устройство, обеспечивающее коммутацию обмоток строго по определённому алгоритму.

В зависимости от типа двигателя (с датчиками положения ротора или без) от контроллера к двигателю идёт либо только три силовых провода, либо к ним добавляются 5 или 6 тонких проводов.

Силовые провода — это те, которые непосредственно подключены к обмоткам двигателя. А тонкие (слаботочные) провода — это провода питания и сигналов с датчиков положения. На фото силовые провода (синий, зелёный и жёлтый) спрятаны в стеклоармированных трубках, а слаботочные видны: синий, зелёный и жёлтый — это сигналы с датчиков положения, красный и чёрный — это питание датчиков, а белый — с датчика температуры, который спрятан под платой ближе к обмоткам.

Контроллер определяет положение ротора по датчикам и коммутирует напряжение батареи в нужный момент на нужную обмотку двигателя.

В каких случаях датчики положения в двигателе необходимы, а в каких нет?

В тех случаях, когда двигатель должен стартовать со значительной нагрузкой на валу (в нашем случае нужно сдвинуть с места велосипед с наездником) используются двигатели с датчиками.

Если же на старте нагрузки нет или она незначительная (например, вентиляция), используются так называемые бездатчиковые двигатели. Хотя, в некоторых случаях и на электровелосипеды малой мощности ставят бездатчиковые двигатели.

Соответственно, и контроллеры бывают как для двигателей с датчиками, так и для двигателей без датчиков положения.

Корпус и размещение контроллера

Теперь давайте поговорим об исполнении, то есть о корпусе и размещении контроллера. И здесь мы снова переводим акцент на двигатели, которые устанавливаются либо в колесо (вместо втулки), либо в кареточный узел.

В случае мотор-колеса, то есть мотора, заспицеванного в обод, контроллер является отдельным блоком со своим собственным корпусом, и размещается отдельно от двигателе (за исключением нескольких специфических решений).

В случае же центрального (кареточного) мотора контроллер устанавливается внутри корпуса двигателя, что позволяет сократить количество видимой проводки на электровелосипеде.

Есть ещё одна важная характеристика контроллера, которая влияет на дальность поездки, или, другими словами, на эффективность использования энергии, накопленной в батарее. Я имею в виду тип ассистента, или помощника, поддерживаемого контроллером.

Разновидности педального ассистента

Самый распространённый — PAS (Pedal Assist Sensor). Данное исполнение представляет собой пару из датчика Холла и кольца с магнитами. При вращении педалей магниты движутся мимо датчика и последний отправляет соответствующий сигналы на контроллер.

То есть PAS регистрирует сам факт вращения педалей, независимо от того, насколько быстро их крутит велосипедист и насколько сильно на них давит.

Менее распространён другой тип — Torque sensor, или датчик крутящего момента.

Он-то как раз измеряет усилие, прилагаемое к педалям, и сообщает его контроллеру.

Несложно догадаться, что второй вариант более эффективен в плане экономичности использования заряда батареи, так как он не даст велосипедисту крутить педали вхолостую. Более того, отпадает необходимость использования ручки газа, ведь при сильном нажатии на педаль контроллер подаст на двигатель максимальную мощность.

Какие контроллеры существуют на рынке?

Теперь давайте взглянем на рынок контроллеров для электровелосипедов. Начнём с одного из самых заказываемых на Aliexpress контроллеров. Если верить заявленным на этикетке характеристикам, он рассчитан на работу с напряжением 36 или 48 вольт и максимальный ток 30 ампер. Габариты контроллера 8 см х 15 см. Рассмотрим провода, которые из него выходят, и разберёмся для чего каждый из них предназначен. В общем-то, продавец расписал что есть что в описании товара, но не всем эти надписи будут понятны. Итак, по порядку: 1. Motor (синий, зелёный и жёлтый) — три силовых провода для подключения мотора. О них я писал выше. 2. Speed meter — сигнальный провод к датчику измерения скорости. Но ведь у датчика скорости два провода! Правильно. Второй провод («земля», или GND) придётся взять от другого разъёма, например, от разъёма PAS. 3. PAS — три провода к датчику педального ассистента. Как правило, чёрный провод — это GND, так что его можно использовать как второй провод датчика скорости. 4. Alarm — два разъёма для подключения сигнализации. 5. H-brake и Low-brake — провода для подключения датчиков тормоза. В одном случае датчик (или кнопка) срабатывает при замыкании сигнального провода на «землю» (GND), в другом — при подаче +5 вольт. 6. Cruising — подключение функции круиз-контроль. 7. Throttle — три провода для подключения ручки газа: «земля» (GND), +5В и сигнальный, напряжение на котором меняется в зависимости от положения ручки газа. 8. Battery and Ignition — два силовых провода для подключения к батарее и один сигнальный для включения контроллера. Когда батарейное напряжение подаётся на сигнальный провод, контроллер запускается. 9. Reverse — два провода, при замыкании которых двигатель будет крутиться в обратном направлении. 10. Hall sensor — разъём для подключения мотора, а точнее — датчиков положения, установленных в моторе. О них я писал выше. 11. 3 Speed — три провода для выбора максимальной скорости движения. 12. Self learn — два провода, при замыкании которых включается режим самообучения контроллера. После того, как контроллер выполнил процедуру обучения, провод размыкается. Кстати, данный контроллер, судя по набору проводов, не подразумевает подключение дисплея, хотя в самой плате, возможно, есть места для впайки дисплейного разъёма (TX, RX, DM, B+, GND — при это я расскажу в одной из будущих статей). Дело в том, что когда мы соединим все провода с остальными элементами системы, у нас получится приличная вязанка, и её надо будет где-то прятать. Как правило, контроллер вместе с вязанкой прячут в велосипедной сумке, подвешенной на раме. Но, как показала практика, со временем от вибраций и воздействия влажной окружающей среды происходит окисление контактов и нарушение соединений. Также есть вариант использования герметичного пластикового корпуса, с того же Aliexpress, но тут возникает другая проблема. В данном контроллере установлено 12 силовых транзисторов, прикрученных к корпусу контроллера для охлаждения. То есть подразумевается, что контроллер будет находиться в окружающей среде, а в идеале — обдуваться потоком набегающего воздуха. Однако в закрытом герметичном корпусе охлаждение будет затруднено, и контроллер может выйти из строя в результате сгорания транзисторов. Для решения данной проблемы используют герметичные разъёмы и интеграционный кабель.

Контроллер с герметичной проводкой

Это более предпочтительный вариант, так как количество выходящих проводов значительно меньше, а значит проще произвести диагностику в случае возникновения неисправности.

На данном фото слева направо расположены следующие разъёмы: 1. Интеграционный кабель — это кабель, объединяющий в себе все провода, идущие на руль: для подключения дисплея, ручки газа и датчиков тормоза. 2. Разъём для подключения фонаря. 3. Разъём для подключения PAS-сенсора. 4. Разъём для подключения двигателя. Объединяет в себе три силовых провода, пять проводов на датчики положения и 1 провод на датчики температуры и скорости. 5. Жёлтый разъём предназначен для подключения батареи. Несмотря на то, что данный контроллер менее мощный (22 ампера против 30 ампер в первом случае), стоит он в три раза дороже.

Но эта разница в цене полностью оправдана, так как надёжность и долговечность конструкции позволит один раз собрать электровелосипед и эксплуатировать его на протяжении нескольких лет без каких-либо проблем.

Примерно так же, как опытные монтажники выбирают профессиональный надёжный инструмент чтобы быть в нём полностью уверенным и работать с удобством и удовольствием. Кроме контроллеров с Aliexpress в продаже имеются контроллеры Kelly, представленные на официальном сайте kellycontrollers. Это хорошие контроллеры, но они стоят дороже.

Например, версия на 25 ампер на момент написания статьи имеет цену 141,54 евро, что примерно в 3 раза дороже предыдущего рассматриваемого нами варианта.

Контроллеры Electronbikes

Также следует упомянуть об отечественной разработке. Компания Electronbikes представила компактную модель контроллера, и обещает начать серийный выпуск до конца текущего года. На фото представлен новый контроллер (снизу) в сравнении с китайским аналогом (сверху), оба рассчитаны на ток 45 ампер. Конечно, нижний контроллер будет помещён в корпус, служащий радиатором, но очевидно, что его габариты не сравнятся с китайским аналогом.

Особенно интересна новая разработка тем, что контроллер будет поддерживать Torque-сенсор.

Контроллеры центральных моторов

И конечно в данной статье нельзя не упомянуть о контроллерах, установленных в центральных моторах Tongsheng, представленных на Aliexpress. Эти контроллеры также поддерживают Torque-сенсор. Многие начинающие сборщики электровелосипедов заметят, что я не стал рассматривать мощные контроллеры, рассчитанные на большие токи.

Дело в том, что мощные контроллеры подразумевают мощные батареи, мощные двигатели и, как следствие, очень крепкие (часто стальные) пространственные рамы, которые способны выдержать большие весовые нагрузки.

Тогда это уже будут не электровелосипеды (весом до 25 кг), а электромотоциклы, вес которых достигает 50 кг и более, и кручение педалей теряет смысл. Я же всё-таки являюсь сторонником лёгкого и компактного оборудования, и придерживаюсь мнения, что электровелосипед должен оставаться велосипедом.

Контроллер для электровелосипеда и электроскутера

Контроллер управления для бесщеточного двигателя постоянного тока (BLDC, PMSM) – это важное звено в системе электрокомпонентов. Без контроллера электродвигатель не сможет даже запуститься, не говоря о его полноценной работе. Аккумуляторная батарея имеет 2 полюса – положительный и отрицательный, а мотор-колесо – 3 фазных провода. Поэтому подключить аккумулятор и двигатель напрямую невозможно. Для этого используется дополнительное звено – контроллер управления.

Выполняемые функции

Именно контроллер формирует в обмотке статора мотор-колеса вращающееся магнитное поле и получает ответные сигналы о позиции ротора. Сигналы поступают от датчиков Холла, а при управлении моторами без датчиков позиция роторов определяется по противо-ЭДС.

К тому же, контроллер управляет электродвигателем:

• позволяет менять скорость движения – при смене положения ручки газа меняется число импульсов напряжения, подаваемых за секунду на обмотки, и вращение колеса ускоряется или замедляется;
• обеспечивает рекуперацию энергии при торможении двигателем.

Контроллер выступает в роли понижающего преобразователя, поэтому проходящий по обмоткам мотора фазный ток может быть гораздо выше батарейного тока, поступающего от АКБ к контроллеру. Именно от него зависит мощность, поступающая на двигатель.

Например, при использовании мотор-колеса номинальной мощностью 1000 Вт можно кратковременно получать значения до 2000–2500 Вт.

Главное – использовать подходящий контроллер и постоянно контролировать температуру, чтобы не допустить перегрева двигателя.

Схема контроллера для электровелосипеда или электроскутера

Контроллер для электрического велосипеда или скутера имеет алюминиевый корпус, из которого выходят разноцветные провода с разъемами для подключения разных устройств. Внутри скрыты:

• главный узел – микроконтроллер;
• силовые компоненты – шунты для измерения тока, конденсаторы, транзисторы;
• понижающие преобразователи на 12 В и 5 В – обеспечивающие питание микроконтроллера и периферических устройств (датчиков положения, рычага газа).

Схема подключения

Общий принцип подключения выглядит так:

1. Толстые провода черного и красного цвета – с соблюдением полярности подводятся к аккумуляторной батарее. При этом может появиться «искра», и даже возможно подгорание разъемов. Это нормально – так заряжаются конденсаторы на входе контроллера. Чтобы исключить искрение, достаточно ненадолго соединить контроллер и АКБ через резистор с сопротивлением в десятки Ом или воспользоваться лампочкой. Когда конденсаторы зарядятся, контроллер можно спокойно соединить с АКБ без посредников.
2. Тройка толстых проводов разных цветов – обеспечивают подключение к фазным проводам 3-фазного электромотора.
3. Связка из 5 тоненьких разноцветных проводов – идет к проводкам мотор-колеса, обеспечивают питание и передачу сигналов от датчиков положения.
4. Отдельный красный проводок – «зажигание». При его замыкании на «плюс» АКБ происходит включение контроллера.
5. Тройка тонких проводов (обычно – черный, красный и зеленый) – для подключения ручки газа.

Разновидности контроллеров управления

Критерий сравнения	Типы	Особенности
По принципу взаимодействия с электромотором	Для использования с датчиками Холла	Совместимы с мотор-колесами, оснащенными датчиками Холла.
Для работы без датчиков	Совместимы с моторами без датчиков, определяют позицию роторов по противо-ЭДС.
Универсальные	Могут работать и с датчиками положения, и без них.
По виду выходного сигнала	Создающие сигналы прямоугольного вида (меандр)	Цена таких моделей – ниже. При их использовании обеспечивается увеличенная скорость, но из-за вибрации обмоток двигатель шумит сильнее.
Создающие чистые синусоидальные сигналы.	Дороже. Обеспечивают тихую работу мотора и небольшое снижение максимальной скорости – по сравнению с меандровым контроллером при том же напряжении АКБ.
Сознающие сигналы в виде «модифицированной синусоиды» или сглаженного меандра.	Менее популярны.
По принципу реагирования на сигналы ручки газа	Обеспечивающие управление скоростью, мощностью или крутящим моментом.

Как выбрать контроллер для электровелосипеда?

При выборе контроллера для электровелосипеда или другого транспорта на электротяге нужно оценить рабочие характеристики устройства. Ключевые параметры обычно указаны в маркировке. По ней можно узнать:

• рабочее напряжение батареи и мощность мотора (номинал), для применения с которыми предназначено устройство;
• предельный ток АКБ;
• минимум напряжения АКБ, когда происходит отключение контроллера;
• подходящее расположение датчиков Холла в электромоторе – в электрических градусах по отношению друг к другу.

Для расчета предельной мощности контроллера находим произведение допустимых величин напряжения и силы тока. Диапазон мощности у таких приборов широкий.

Для велосипедов на электротяге обычно используются модели с номиналом мощности от 350 до 2000 Вт. Для электрических скутеров – от 1000 до 4000 Вт. Для электромотоциклов – от 5000 до 10 000 Вт.

Для электромобилей – от 10 000 до 50 000 Вт и более.

О совместимости

Контроллер, рассчитанный на использование с батареей напряжением 36 В, не стоит подключать к АКБ большего вольтажа.

Вначале необходимо вскрыть контроллер и проверить, рассчитаны ли на увеличенное напряжение его компоненты, включая транзисторы и конденсаторы. Возможно, понадобится заменить и резистор в делителе напряжения.

Но в продаже встречаются универсальные контроллеры с большим разбросом допустимых входных напряжений, к примеру, от 48 до 72 В или от 24 до 100 В.

Программируемые модели и их задачи

Программируемые контроллеры соединяются по Bluetooth со смартфоном и позволяют настраивать рабочие характеристики – от значений аккумуляторного и фазного токов до углов фазного опережения.

При выборе управляющих контроллеров учитывается и наличие второстепенных функций:

• круиз-контроля;
• обратного хода;
• возможности выбора скоростного режима или мощности;
• рекуперации энергии при торможении;
• отдельного выхода для электропитания фары и габаритных огней.

Расширение функционала

Широкий ассортимент контроллеров позволяет выбрать прибор, по максимуму подходящий под конкретные цели. Наряду с интернет-магазинами, есть специализированные мастерские, для которых не составляет проблемы вывести из контроллера управления провода под нужные заказчику функции.

Многие печатные платы имеют большой функционал, но в серийно поставляемых моделях он используется только частично. К примеру, у многих моделей не выведен провод для круиз-контроля, заднего хода, рекуперации энергии и других возможностей. Но специалисты мастерской VoltBikes могут вывести провода под конкретные задачи непосредственно при покупке контроллера.

О цене

Контроллеры можно купить в разных категориях:

1. Дешевые модели, предназначенные для внутреннего китайского рынка. Они не имеют расширенного функционала и просто позволяют ехать. Как правило, бывают 2-режимные, могут работать совместно с датчиками Холла и без них.
2. Китайские модели, ориентированные на экспорт. Позволяют подключать дисплеи и обеспечивать беспроводное управление по Bluetooth.
3. Устройства производства Германии и США – самые дорогие.

В предыдущей статье нашего блога рассказывается о возможности установки на электросамокат дополнительной батареи.

• 24 декабря 2020 г.
• 41390 просмотров

Контроллер для электровелосипеда 36/48 В 18 А 350 Вт

Пожалуй самый простой бюджетный контроллер для электровелосипеда мощностью 350 Вт с моторколесом (BLDC двигателем). Средняя цена около 700 руб. с доставкой из Китая. Несмотря на дешевизну он вполне надёжный и функциональный.

Доставка из Китая

Ускоренная доставка PLUS

Основные характеристики контроллера

• Питание от батарей с номинальным напряжением 36В, 48В
• Возможна работа моторколеса как с датчиками Холла, так и без них
• Автоматическое определение фазового угла датчиков Холла 60/120 градусов
• Номинальная мощность 350 Вт
• Максимальный ток 16-18A
• 6 FET транзисторов
• Размеры 10.3x7x3.5 см

Назначение проводов

1. Три толстых провода на двигатель / желтый, синий, зеленый (три фазы мотора)
2. Два толстых провода / красный “+”, черный “-” на батарею и тонкий красный – на “зажигание”, при его подключении на красный толстый провод включается контроллер
3. Пять проводов на датчики холла / красный “+5В”, черный “-“, желтый, синий, зеленый – сигналы с датчиков
4. Провод на датчик тормоза (при замыкании на “-” отключается двигатель)
5. Выход сигнала скорости (дублирует сигнал одной из фаз, напряжение +5В)
6. Три провода на ручку газа / красный “+5В”, черный “-“, зеленый “сигнал 0,8 … +4,2 В”
7. Два провода на переключатель максимальной скорости (душилка) мощность при этом не меняется. Три уровня:
   • 100% – ни один из проводов не подключен к “-“,
   • 75% – синий провод подключен к “-“,
   • 120% – черный провод подключен к “-“
8. Два белых провода – “обучение”

Контроллер работает с ручками и курками газа на датчике Холла. Здесь собраны некоторые из них.

Обучение контроллера

Для того, чтобы контроллер понимал, в какую сторону вращать мотор, определить угол датчиков холла, необходимо произвести обучение. Обучение нужно провести только при первом включении системы, в дальнейшем вся нужная информация будет храниться в энергонезависимой памяти контроллера.

В процессе обучения также контроллер понимает на какое напряжение установлена батарея – 36 или 48 В. Эту информацию он использует, чтобы отключить питание системы, когда она окажется разряжена.

Функция защиты от переразряда присутствует и в BMS литиевой батареи, так что защита получается двойная и что-то из них сделает это первым.

При обучении необязательно, чтобы батарея была заряжена полностью. Ему достаточно любого значения из диапазона возможного напряжения. У батарей номиналом 36 В этот диапазон 30…42 В, у батарей 48 В – 39…54,6 В. Так как напряжение 48-ми вольтовой батареи при низком заряде залазит в область напряжений батареи 36-ти вольт, нужно её подзарядить перед обучением хотя-бы до 43 вольт.

1. Нужно вывесить колесо, чтобы оно могло свободно вращаться
2. Соединить два провода обучения
3. Подключить батарею
4. Включить “зажигание” (красный тонкий провод на + батареи)
5. Если колесо вращается в верном направлении – выключаем “зажигание” и разъединяем провода обучения. Обучение закончено
6. Если колесо вращается не в ту сторону, размыкаем провода обучения и соединяем снова, направление вращения изменится, выключаем “зажигание” и разъединяем провода обучения. Обучение закончено

Что интересного внутри контроллера

Если вскрыть контроллер можно увидеть не совсем опрятную плату, по крайней мере у меня произошло так. Плату проверить всё же желательно, я обнаружил неотмытые капельки припоя, которых по хорошему там быть не должно. Также стоит обратить внимание на наличие термопасты на радиаторе с мосфетами. Электролитические конденсаторы по питанию установлены на 63 В.

Мосфеты P65NF06 с предельно допустимым напряжением сток-исток (Uds): 60 В. То есть контроллер можно запитывать от батарей с немного более высоким напряжением, чем привычных, 48 В (54,6 мах). Это литий-ионная батарея 14S или литий-железо-фосфатная 16S. Напряжения этих полностью заряженных батарей 58,8 В и 58,4 В соответственно.

Максимальная скорость в этом случае будет чуть больше.

Дополнительные функции контроллера

Кроме того на плате есть точки дополнительных функций, которые не выведены в общем пучке проводов. Функция срабатывает при подключении точки к общему проводу (GND). (Любой черный провод на плате это общий или GND).

Точки подписаны следующим образом:

BH	тормоз высокий (срабатывает при подключении на +5 В)
BL	тормоз низкий (срабатывает при подключении на GND)
DD	реверс (задний ход, если позволяет конструкция мотора)
HI	понижение максимальной скорости
LO	повышение максимальной скорости
XH	круиз контроль (поддержка заданной скорости)
TS	вход сигнала ручки газа
XX	обучение (для входа в режим нужно соединить две точки)
EBS	торможение двигателем (активируется по сигналу с датчика тормоза)
а3	противоугонка, режим паркинг (при подключенной батарее контроллер тормозит двигатель и не даёт укатить аппарат)

Возможно кому-то эти функции пригодятся для своих проектов.

Принципиальная схема контроллера электровелосипеда 350 Вт

Эта схема также встречается в контроллерах мощностью до 350 Вт, выполненных в других корпусах.

R16 (шунт) на схеме это и есть тот шунт, от сопротивления которого зависит максимальный ток, подаваемый в мотор. Для увеличения тока сопротивление нужно уменьшить, например лужением. Для уменьшения, соответственно, сделать тоньше.

Смотрите также как своими руками прошить плату (контроллер) от гироскутера под управление с ручки или педалей газа. На основе такой платы можно построить электросамокат, электровелосипед, трайк, детский электромобиль с приводом на два колеса.

Мощный контроллер электровелосипеда 45 ампер

Всем привет. На этой странице сайта хочу провести обзор мощного синусного контроллера от компании Suzhou KUNTENG Electronics сокращённо КТ.

Который я планирую протестировать на своём фэтбайке, на котором уже установлен вполне тоже мощный контроллер на 12 мосфетов и он вполне справляется со своими задачами, но имеет на выходе трапециевидную волну, в интернете ходят споры что синусная волна намного эффективнее и мотор работает тише трапециевидной и что бы проверить в практике я и приобрёл этот контроллер, впрочем на тот момент он мне попался по скидке.

В целом практически все контроллеры работают по одному принципу, мотор имеет три фазы и контроллер попеременно подаёт на эти фазы напряжение, на них образуется магнитное поле, которое притягивает ротор к следующий фазе, и чем чаще контроллер подаёт импульсы, тем быстрее крутится ротор, что бы контроллер понимал в каком положении на данный момент находится ротор в моторе зачастую установлены датчики холла их так же как и фаз три, но так же бывают моторы и без датчиков холла и контроллеры которые могут работать без них.

В чем разница между трапециевидной волной и синусной? Трапециевидная волна работает по принципу включено выключено, то есть сигнал подаётся прерывисто, а синусный работает по принципу нарастания и угасания, исходя из этого наверно стоит полагать что мотор будет работать все же тише, но так как у меня редукторный мотор я думаю, что не услышу отличий, но все же попробуем. А вот если бы был мотор прямого привода, то там наверно отличия были бы более заметны. Для этого я наверно к следующему сезону соберу с этим контроллер сборку на прямом приводе думаю возьму мотор на 1000 ватт.

Почему я выбираю контроллеры серии КТ? Во-первых, потому что к ним компания разработала разнообразные многофункциональные ЛСД дисплеи и на данный момент они считаются самыми информативными и надёжными, да и выглядят вполне достойно, есть в линейке даже цветные дисплеи. Так же эти контролёры надёжные и работают стабильно если их не нагружать сверх их характеристик.

Существует несколько типов контроллеров, и они в основном различаются по мощности и количеству мосфетов, это контроллеры на 6 мосфетов и в зависимости от начинки адекватно могут работать с моторами мощностью 250 — 500 ватт, контроллеры на 9 мосфетов эффективно могут работать с моторами 500 750 ватт, на 12 мосфетов безопасно можно эксплуатировать моторы 750 1000 ватт, а на 18 мосфетов можно поставить мотор до 3 киловатт, в целом у всех контроллеров есть запас плюс 10-15 процентов, так же все они могут работать в достаточно широком диапазоне по вольтажу, от 36 до 63 вольт, а в некоторых вариантах контроллеры выполнены так что бы можно было ставить 72х вольтовый аккумулятор.

• Итак, вот у меня получается один из самых мощных контроллеров, правда эта модель рассчитана на работу от АКБ с максимальным вольтажом до 63 вольт
• Это синусный контроллер, то что это именно синусный контроллер видно по маркировке вот этот символ S говорит о том, что этот контроллер имеет синусную волну, в контроллере с трапециевидной волной стоит символ Z
• В моем случае это модель KT48SVPRK-LCD
• Максимальный ток 45 ампер
• Номинальное напряжение 48 вольт – максимально этот контроллер может работать от 63 вольт
• Номинальный ток 22 ампера, это ток безопасной продолжительной нагрузки
• Защита от низкого напряжения составляет 39 вольт, то есть 36 вольтовая батарея будет отключатся при достижении этого значения
• его размеры

1. Длина 235 мм
2. Ширина 80 мм
3. Толщина 40 мм
4. Длина с крепёжными отверстиями составляет 256 мм

Распиновка здесь такая

• Мощные жёсткие провода красный и чёрный на них подаётся питание
• Три толстых провода синий – жёлтый – зелёный к ним подключаются фазные провода мотора
• Вот этот шестипиновый разъем подключается к датчикам холла мотора
• Этот пятипиновый разъем подключается к любому дисплею серии КТ которых достаточно много, я обычно выбираю проверенный дисплей LCD 3
• Этот трехпиновый разъем подключается к ручке или курку газа
• Эти два разъёма подключаются к датчикам тормозов в целом можно обойтись без них, но я обычно ставлю.
• Этот трехпиновый разъем подключается к пас ассистенту, кстати замечательная функция
• Эти два провода включают и отключают функцию круиз контроля, но это можно сделать и в дисплее при настройках параметра Ц7 – цифра один включён, цифра ноль выключен.
• А к этому разъёму можно подключить фару, но на выходе весь вольтаж батареи правда с минимальной силой тока, фару до 5 ватт должен потянуть при подключении более мощной может сгореть понижающая плата в контроллере.

1. Давайте теперь посмотрим, что внутри контроллера, для этого надо открутить шесть винтов которые крепят крышку.
2. Вот эти силовые конденсаторы все до 63 вольт и на 470 микрофарад, поэтому если подключить аккумулятор с большим напряжением они попросту могут выйти из строя, а в некоторых случаях и взорваться.
3. Здесь 18 мосфетов которые поджаты к корпусу для рассеивания нагрева, между корпусом и мосфетами наклеен термостойкий скотч, который предотвращает замыкание, мосфетов по шесть на каждый фазный провод мотора, чем больше мосфетов тем большую силу тока они могут пропустить.
4. В этом контроллере один тип мосфетов с маркировкой TK150E09NE рабочее напряжение до 85 вольт, то есть если в контроллере заменить все силовые конденсаторы, например, на такие до 100 вольт, установить более мощный рассеивающий резистор или стабилитрон что бы на ЛМку не приходило более 40 вольт, то можно уже использовать аккумуляторную батарею например на 80 вольт, что повысит скорость электровелосипеда, но так как LCD дисплеи уже не рассчитаны на такой вольтаж то и в нем надо будет что то дорабатывать.
5. Вот здесь находятся аж два шунта, обычно один, залудив которые можно немного поднять мощность контроллера.
6. Этот резистор гасит напряжение батареи до 40 вольт, далее идёт понижающий регулятор напряжения под маркировкой LM317T который снижает напряжение до примерно 15 вольт, далее следует ещё один стабилизатор, который понижает напряжение до 5 вольт которые уже запитывают всю логику контроллера через микроконтроллер, желательно на этот регулятор LM установить какой-то дополнительный радиатор потому как он достаточно сильно нагревается.
7. Что бы включать электровелосипед через ключ, вот, например, установив вот такую ручк газа, нужно вот этот красный провод, который идёт на питание дисплея, подключить в разрез через выключатель на ручке газа, в нем всего 5 вольт, и если не будет питания на дисплей, то электровелосипед не включится.
8. Впрочем, в дисплеях серии КТ есть функция доступа через пароль, настраивается он в дисплее параметром C 9 но следует хорошо его запомнить потому как сбросить его не получится и поможет только пере прошивка дисплея.
9. Так же если установить где-то секретный выключатель на вот эти контакты, которые идут на датчики тормоза, при замыкании которых дисплей включится, но сам велосипед не поедет, этим можно тоже уберечь велосипед от электроугона, но не уберечь от угона обычным способом.
10. Для вспугивания угонщика или вредителя можно установить в скрытом месте вот такую сигнализацию, она сначала предупредит разовым сигналом, но при дальнейшем движении электровелосипеда включится на полную мощность, таким образом вы будете оповещены что к вашему транспортному средству применены противоправные действия.
11. Если у вас мотор прямого привода в контроллере через дисплей можно включить рекуперацию параметром С13, это позволит осуществлять некоторое торможение мотором, а также так как мотор будет работать в режиме магнето он возвратит часть энергии и при движении, например, с горки, но возвращаемая энергия очень мала и будет практически не заметна.

Что я доработаю перед тестами контроллера. Для начала пропаяю силовые дорожки с двух сторон, частично залужу шунты, и на ЛМКУ поставлю небольшую алюминиевую пластину для большего рассеивания тепла.

Кстати нашёл фото такого же контроллера, но уже на 60 вольт, и по фото видны некоторые различия, это установлен дополнительный резистор, и дополнительная ЛМКА, маркировки правда не разглядеть, что примечательно на моём контроллере в плате есть отверстия и дорожки под эти дополнительные детали.

Тем временем я пропаял силовые дорожки, залудил шунт, и поставил вот такую пластину на LM которая изогнута таким образом, чтобы через теплопроводящие силиконовые прослойки прижималась к крышке контроллера тем самым хоть немного улучшится отток тепла от неё.

Собрал все обратно, теперь можно провести тесты. Для этого я сначала измерю уровень шума работающего мотора на контроллере с трапециевидным сигналом посредством программы смартфона.

И потом при тех же условиях проверю синусный контроллер, но мне кажется все это не точно. Синусный контроллер мощнее и скорее всего мотор будет крутить с большей скоростью, и соответственно будем наверно даже шумнее.

Не знаю, как вам, но мне все же интересно.

Я уже провёл тесты в холостом режиме, видео будет чуть далее, сейчас хочу рассказать о своих впечатлениях, в целом по шумометру если доверять такому способу то различий нет, по мне шумность одинаковая, и мне показалось что контроллер с трапециевидной волной работает более стабильно, но на средних скоростях контроллер с синусной волной работает плавнее и тише на мой взгляд, так же при работе на синусном контроллере мне слышался какой то сбивчивый ритм работы мотор колеса, но все же оно крутилось нормально. По скорости я различий не увидел, правда, когда записывал видео дисплей завис на одной скорости и я этого не заметил пока не стал монтировать ролик, без записи видео так же крутил мотор там были показания скорости, которые схожи у обоих контроллеров. В общем вот такой неоднозначный опыт, я с этим синусным контроллером буду собирать электровелосипед на моторе с прямым приводом и там уже проведу тесты на ходу. А сейчас у меня все, надеюсь вы оцените мои труды лайком и комментарием, а возможно и подпиской, хоть и обзор получился неоднозначным, но я старался, и у меня на это ушло уйма времени. Спасибо. До свидания.
