Самостоятельное изготовление системы подогрева для дворников

В холодное время года автолюбители часто сталкиваются с замерзанием стеклоочистителей, что может повредить их и ухудшить видимость. В этой статье мы рассмотрим, как самостоятельно изготовить систему подогрева для дворников, чтобы предотвратить обледенение и повысить безопасность на дороге. Изучив доступные варианты, вы сможете выбрать подходящий для вашего автомобиля и сэкономить на услугах автосервиса.

Способы создания подогрева

Когда речь идет о лобовом стекле, его нижняя часть обогревается за счет обдува от отопителя в салоне автомобиля. Процесс оттаивания занимает много времени: сначала нужно прогреть двигатель и антифриз, а затем появляется теплый воздух. В итоге, пока стекло прогревается и лед тает, может пройти 15-20 минут, и оттаивание происходит неравномерно.

Чтобы решить эту проблему, можно установить подогрев для дворников. Существует несколько способов:

1. Установка обогрева в области щеток с помощью накладных нагревательных элементов. Этот метод лучше подходит для заднего стекла, так как оно устойчивее к резким температурным изменениям, в отличие от лобового, на котором могут появиться трещины.

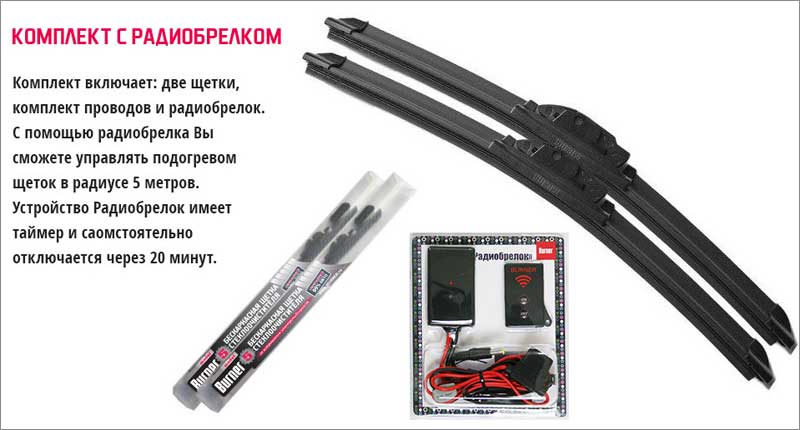

2. Приобретение готовых стеклоочистителей с встроенным обогревом. Их достаточно установить и подключить. Это удобный вариант, но может быть дорогим.
3. Самостоятельное изготовление щеток с подогревом на основе существующих стеклоочистителей. Их можно подключить через прикуриватель или отдельную кнопку.

Для последнего варианта нужно разобрать дворники, установить нагревательный элемент и собрать их обратно, подключив к источнику питания.

Эксперты в области автомобильной электроники отмечают, что самостоятельное изготовление системы подогрева для дворников может быть как полезным, так и рискованным занятием. С одной стороны, такая система значительно улучшает видимость в зимний период, предотвращая обледенение стекол и обеспечивая безопасность на дороге. Однако, специалисты предупреждают о необходимости тщательного подхода к проектированию и установке. Неправильная схема подключения может привести к короткому замыканию или повреждению электрической системы автомобиля. Кроме того, важно учитывать материалы, которые будут использоваться для нагрева, чтобы избежать перегрева и последующего возгорания. В целом, эксперты рекомендуют данное решение только опытным автолюбителям, готовым к экспериментам и обладающим необходимыми знаниями в области электроники.

Дворники с подогревом своими руками.Щетки стеклоочистителя с подогревом.Делаем самостоятельно.

Нагревательные элементы

Чтобы организовать подогрев для зоны автомобильных дворников в области лобового стекла своими руками, потребуется для начала определиться с элементом нагрева. То есть с тем устройством, которое будет выполнять функции нагревателя.

Среди автолюбителей наибольшее распространение получили 3 варианта.

1. Нихромовая нить. Это проволока, которую часто применяют в качестве нагревательного элемента в большом количестве электрических приборов. Их можно использовать при наличии очистителей стекла каркасного типа с полыми резинками. То есть по всей их длине должно быть отверстие. Допускается установка нити и в бескаркасные модели. Но только при условии, что конструктивно дворник позволит установить нить в пазу и участки нити между собой не закоротят.

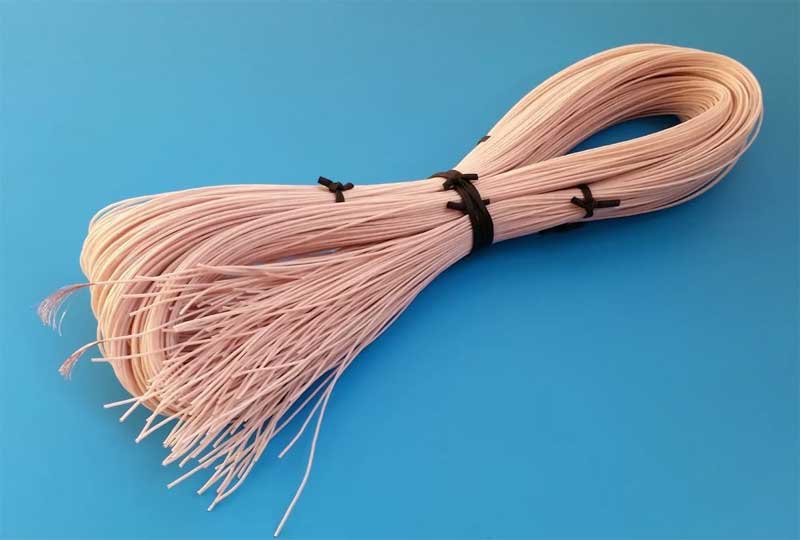

2. Провод МГТФ. Здесь речь идёт о термостойком монтажном проводе, у которого предусмотрена изоляция на основе фторопласта. Для наших целей потребуется провод с сечением 0,03 мм2. Фторопласт устойчив к заморозкам, он тугоплавкий и не боится контакта с щелочами и кислотами. Подходит скорее лишь для установки в неподвижном состоянии. Потому нагреватель на основе этого провода обычно монтируют под кожух бескаркасных дворников.
3. Готовые нагревательные пластины. Они предназначены для стеклоочистителей. В продаже доступны комплекты разных размеров. Обязательно учитывайте параметры номинального напряжения при подборе комплекта.

К готовым комплектам идёт подробная инструкция по монтажу и подключению, потому акцентировать на них внимание нет смысла. Вариант с МГТФ не предполагает установку в подвижные компоненты дворников, поскольку изоляция может стереться, и это приведёт к серьёзным последствиям.

Потому оптимальным решением остаётся применение нихромовой нити.

Интересные факты

Вот несколько интересных фактов о самостоятельном изготовлении системы подогрева для дворников:

1. Эффективность работы в холодную погоду: Системы подогрева дворников могут значительно улучшить видимость в условиях сильного мороза и снега. Они предотвращают обледенение стекол и обеспечивают более эффективное удаление снега, что особенно важно для водителей в зимний период.

2. Использование термопроводящих материалов: При создании системы подогрева можно использовать термопроводящие материалы, такие как медные или алюминиевые провода, которые обеспечивают равномерное распределение тепла. Это позволяет избежать перегрева и увеличивает срок службы системы.

3. Автоматизация процесса: Современные системы подогрева могут быть оснащены датчиками температуры и влажности, которые автоматически включают и выключают подогрев в зависимости от погодных условий. Это не только повышает комфорт, но и экономит электроэнергию, что делает систему более эффективной и долговечной.

Как сделать дворники с подогревом своими руками: пошаговая инструкция

Организация подогрева своими руками

Теперь рассмотрим, как изготовить подогрев для зоны дворников лобового стекла с использованием нихромовой нити и бескаркасных стеклоочистителей.

Процесс можно разделить на несколько этапов:

• демонтаж и разборка;
• изготовление нагревателя;
• сборка;
• подключение;
• установка и тестирование.

Каждый этап требует внимания.

Снятие и разборка

Тут давать какие-либо конкретные рекомендации достаточно сложно. Связано это с тем, что на разных автомобилях применяются различные виды стеклоочистителей, как отличаются и особенности их демонтажа.

Потому снимать дворники лучше согласно инструкции от производителя. Демонтировав элементы, их следует разобрать для последующей установки нагревателя. Если это бескаркасные модели, разборка выглядит примерно так:

• верхняя накладка отщёлкивается и снимается;
• снимаются вставки из металла и присутствующие резинки;
• всё расставляется по местам, при необходимости делаются метки для обратной сборки.

Первый этап завершён. Пока ничего сложного.

Простой подогрев дворников на ларгус своими руками

Создание нагревателя

В качестве основы для нагревателя стеклоочистителей используется нихромовая нить.

Опытные водители советуют выбирать её по сопротивлению, оптимальный диапазон — от 6 до 10 Ом.

После отрезки нужной длины нити необходимо подготовить её к эксплуатации. Нихромовые нити обычно продаются в виде спирали, что делает их использование для дворника затруднительным. Нужно выпрямить нить, чтобы получить ровную жилу без витков. Простое натяжение за два конца не решит проблему, края останутся волнистыми.

Эффективное решение: наденьте спираль на металлический штырь или отвёртку и начните вытягивать. Второй конец зафиксируйте пассатижами или плоскогубцами. Важно добиться ровной поверхности нити.

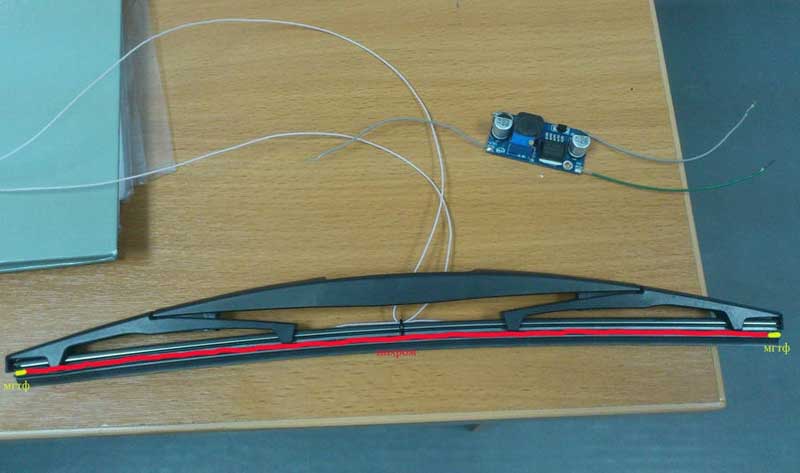

Сборка дворника

При создании дворников с подогревом своими руками следует быть аккуратными и последовательными в своих действиях.

Поскольку в основе лежит нихромовая нить, предварительно выравненная, далее нужно сделать следующее:

• взять нихромовую нить, сделать виток на самой резинке дворника;
• с помощью отвёртки материал утапливается в резинке;
• тем самым один виток оказался в самой резинке очистителя стекла;
• затем провод выводится в корпус, и уже на корпусе делается ещё один виток;
• сверху устанавливается на место резинка.

В итоге нагреватель будет включать в себя 2 витка. Один находится на резинке, а второй на корпусе. Все излишки аккуратно отрезаются. Только перед этим не забудьте сделать замеры сопротивления. Главное, чтобы показатели не были меньше 6 Ом. В противном случае следует переделать конструкцию. На концах устанавливается термоизоляция и обдувается.

Перед установкой обязательно протестируйте узел. Можно подключить зарядное устройство для авто и проверить, за сколько нагреется модернизированный дворник. Если на нагрев уходит около минуты, это вполне нормальный показатель.

Теперь можно закрыть верхнюю накладку, надеть клеммы и крепко их обжать. В итоге у вас получается пара щёток, оснащённых системой подогрева на основе нихромовых нитей.

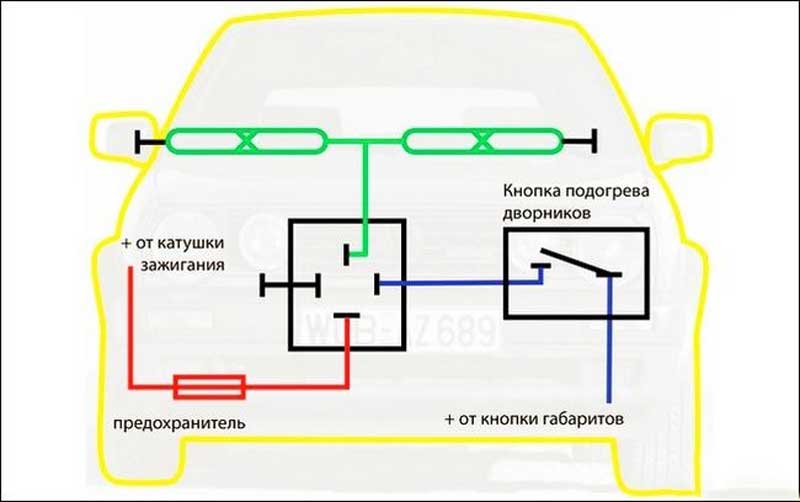

Схема подключения

На данном этапе система подогрева лобового стекла с использованием стеклоочистителей еще не завершена. Ключевым моментом в установке является правильное подключение, для чего нужны базовые знания в электрике.

При корректном выполнении действий зона дворников будет быстро прогреваться зимой, что предотвратит замерзание щеток и повреждение стекла.

Существует множество схем подключения обогрева от стандартных дворников, которые можно модернизировать. На практике наиболее эффективен следующий подход:

• основа подключения — 4-контактное реле;
• максимальный нагрев достигается при параллельном подключении;
• силовой плюс рекомендуется брать от аккумулятора;
• предохранитель следует устанавливать близко к аккумулятору;
• управляющий плюс реле часто подключают через силовой плюс, что позволяет при нажатии кнопки в салоне подавать минус на второй управляющий вывод реле.

Также управляющий плюс можно подключить через прикуриватель, а управляющий и силовой минус соединить с массой. Это подключение позволяет предусмотреть подсветку для кнопки активации подогрева. Реле устанавливается в блоке предохранителей.

Выбор места для установки кнопки зависит от вашего усмотрения и доступного пространства в салоне.

Обратная установка

В завершении выполняется установка уже подключённого подогрева для штатного стеклоочистителя, дополненного нихромовыми нитями.

Перед установкой в автомобиль рекомендуется полностью собрать полученную схему и проверить её в работе.

В процессе монтажа очень важно, чтобы провода при этом не перетирались. Тут многое зависит от вас и от конструктивных особенностей самих щёток стеклоочистителя. Но при грамотном подходе организовать подогрев щёток лобового стекла даже своими руками не составит большого труда.

Остаётся сделать только одно. Это пройти боевое крещение, то есть испытать систему в реальных условиях.

Если что-то вам не нравится либо эффективность оказалась слишком низкой, наверняка на каком-то из этапов вы допустили ошибку. Либо же в вашем случае лучшим решением будет приобрести комплект новых дворников, в которых уже от производителя предусмотрен подогрев. Схема установки и подключения разработана изготовителем, потому останется только следовать инструкции.

Обогрев щёток очистителя лобового стекла вещь действительно полезная. Особенно в регионах с достаточно суровым климатом. Делать подогрев своими руками, доверять это мастерам или покупать готовые комплекты, дело лично каждого автомобилиста.

Тестирование и настройка системы

После завершения сборки системы подогрева для дворников, наступает важный этап — тестирование и настройка. Этот процесс позволяет убедиться в правильности работы устройства и его эффективности в условиях эксплуатации.

Первым шагом в тестировании является проверка всех соединений и компонентов системы. Убедитесь, что все провода надежно подключены, а элементы системы (нагревательные элементы, реле, датчики) находятся в исправном состоянии. Для этого можно использовать мультиметр для проверки целостности цепей и наличия напряжения на выходах.

Следующий этап — проверка работы системы в различных условиях. Для этого необходимо установить автомобиль в безопасное место и включить подогрев дворников. Наблюдайте за тем, как быстро нагреваются нагревательные элементы и как это влияет на работу дворников. Важно убедиться, что система не перегревается и не вызывает повреждений стекла или резинок дворников.

Также стоит протестировать систему в условиях низких температур. Для этого можно заранее подготовить автомобиль, оставив его на улице в холодную погоду. После этого включите подогрев и проверьте, насколько эффективно он справляется с обледенением и снегом на лобовом стекле. Обратите внимание на время, необходимое для размораживания, и на равномерность прогрева.

Если в процессе тестирования вы заметили какие-либо проблемы, такие как недостаточный нагрев или неравномерное распределение тепла, потребуется внести коррективы. Возможно, потребуется изменить расположение нагревательных элементов или их мощность. Также стоит проверить настройки реле и датчиков, чтобы убедиться, что они правильно реагируют на изменения температуры и включают подогрев в нужный момент.

После завершения всех тестов и необходимых настроек, рекомендуется провести финальную проверку системы. Убедитесь, что все компоненты работают в соответствии с ожиданиями, и система готова к эксплуатации. Не забудьте также протестировать систему в условиях дождя или снега, чтобы убедиться в ее надежности и эффективности.

В заключение, правильное тестирование и настройка системы подогрева для дворников — это ключевые этапы, которые помогут обеспечить безопасность и комфорт во время вождения в сложных погодных условиях. Следуя всем рекомендациям, вы сможете создать надежное и эффективное устройство, которое значительно улучшит видимость и безопасность на дороге.

Вопрос-ответ

Как сделать зимний режим дворников?

Механический. На многих автомобилях достаточно слегка надавить на дворники сверху вниз, и они сами с щелчком перейдут в нижнее положение. На этом 6-секундном видео показана обратная операция — из летнего режима в зимний. Весной проделайте то же самое, но в обратную сторону.

Как прогреть дворники?

Достаточно запустить двигатель и направить поток теплого воздуха на лобовое стекло. Пока вы чистите машину от снега, щетки оттают. Если нужно разморозить щетки максимально быстро, можно полить их теплой водой или «незамерзайкой» и убрать лед с резинок скребком или вручную.

Можно ли установить обогрев дворников?

Обогрев лобового стекла без труда можно установить самостоятельно. Перед началом работ необходимо очистить поверхность стекла от грязи, пыли и жира. Сняв с пленки защитную бумагу, можно клеить подогреватели щеток на внутреннюю поверхность стекла к месту, на котором останавливается щетка.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите электрическую схему вашего автомобиля и выберите подходящий источник питания для системы подогрева. Убедитесь, что он способен выдерживать дополнительную нагрузку, чтобы избежать перегрева и повреждения электросистемы.

СОВЕТ №2

Используйте качественные материалы для изготовления системы подогрева. Это включает в себя термостойкие провода, надежные соединения и элементы, способные выдерживать высокие температуры. Это обеспечит долговечность и безопасность вашей конструкции.

СОВЕТ №3

Обязательно протестируйте систему подогрева перед установкой на автомобиль. Проверьте, как она работает в различных условиях, чтобы убедиться в ее эффективности и надежности. Это поможет избежать проблем в будущем.

СОВЕТ №4

Не забывайте о безопасности! Убедитесь, что все электрические соединения изолированы и защищены от влаги. Также рекомендуется установить предохранитель, чтобы предотвратить короткое замыкание и другие электрические неисправности.
