Самостоятельное подключение розетки к фаркопу машины

Подключение розетки к фаркопу автомобиля — важный шаг для обеспечения работы прицепа или другого оборудования. Правильное подключение обеспечивает надежное соединение и безопасность на дороге, предотвращая неисправности и аварии. В этой статье мы рассмотрим процесс самостоятельного подключения розетки, что поможет сэкономить время и деньги, а также повысить уверенность в ваших навыках работы с автомобилем.

Виды применяемых разъёмов, схемы распиновки

Существует несколько видов разъёмов для подключения розетки к фаркопу:

• семипиновые разъёмы европейского стандарта;
• семипиновые разъёмы Северной Америки;
• тринадцатипиновые разъёмы;
• разъёмы специального назначения.

Европейский семипиновый разъём является наиболее распространённым и используется на большинстве легковых и грузовых автомобилей. Он имеет различные типы гнёзд на обеих частях, что исключает возможность неправильного подключения.

Такая конструкция гарантирует безопасность соединения даже в условиях плохой видимости. Специальные пазы предотвращают неверное соединение, что снижает риск короткого замыкания. Каждый из семи контактов выполняет свою определённую функцию. Стандартное сечение проводов составляет 1.5 мм², за исключением провода заземления, который имеет сечение 2.5 мм².

Контакт №2 иногда остаётся неиспользуемым. Его основная задача — обеспечение постоянного питания прицепа на уровне 12В, что не всегда необходимо.

Некоторые специалисты объединяют сигналы для работы габаритных огней на прицепе, однако это может привести к неправильной работе сигнализации. Например, это нарушает режим «светового паркинга», когда включение поворотника активирует габаритные огни только с одной стороны.

Семипиновый американский разъём применяется в США и Канаде. Он имеет отдельный контакт для заднего хода и не разделяет сигналы габаритных огней — они функционируют синхронно.

Некоторые модели американских автомобилей используют один провод для стоп-сигналов и габаритов. В продаже доступны разъёмы с проводниками различных цветов, что упрощает процесс подключения.

Тринадцатипиновые разъёмы предназначены для легковых прицепов. Они имеют отдельные контакты для положительной и отрицательной шины, а также резервные контакты для дополнительного оборудования, например, камер заднего вида. Этот разъём рассчитан на высокие токи, что позволяет подключать кемперы и заряжать дополнительные аккумуляторы.

При правильной разводке к разъёму автомобиля можно подключить оборудование для крупных плавательных средств с помощью специальных переходников.

Современные прицепы премиум-класса часто оснащены собственными электронными системами (ESP, ABS) и бортовыми компьютерами. Для их подключения к основной системе автомобиля используются специальные разъёмы.

Эксперты в области автомобильной электроники подчеркивают, что самостоятельное подключение розетки к фаркопу требует внимательности и знаний. Правильная установка обеспечивает не только функциональность, но и безопасность в процессе эксплуатации. Специалисты рекомендуют заранее ознакомиться с инструкцией к фаркопу и схемой подключения, так как неверное соединение может привести к короткому замыканию или поломке электрооборудования автомобиля. Также важно использовать качественные материалы и инструменты, чтобы избежать коррозии и повреждений. В случае сомнений лучше обратиться к профессионалам, чтобы гарантировать надежность и долговечность подключения.

Подключение розетки фаркопа 7 контактов (7pin)

Эксперты в области автомобильной электроники подчеркивают, что самостоятельное подключение розетки к фаркопу требует внимательности и знаний. Правильная установка обеспечивает не только функциональность, но и безопасность при эксплуатации. Специалисты рекомендуют заранее ознакомиться с инструкцией к фаркопу и схемой подключения, чтобы избежать ошибок. Важно использовать качественные материалы и инструменты, а также соблюдать полярность проводов. Неправильное подключение может привести к короткому замыканию или повреждению электрооборудования автомобиля. Поэтому, если у водителя нет достаточного опыта, лучше обратиться к профессионалам, чтобы гарантировать надежность и безопасность.

Способы подключения фаркопной розетки

Наибольшее распространение получили два метода: упрощённый стандартный и универсальный.

Особенности подключения розетки с использованием стандартного метода:

• Больше всего он подходит для возрастных автомобилей, конструкция которых не имеет ЭБУ, управляющий работой компонент силового агрегата. Таким образом, контакты розетки подключаются к бортовой электросети посредством использования заводской проводки.
• Стандартный метод хорош тем, что для разводки не обязательно применять различные разветвители.
• При подключении прицепа нужно убедиться, что все его оптические приборы работают корректно на всех возможных режимах.
• При наличии на ведущем ТС противоугонной системы она дополнительно подключается и к прицепному устройству.
• Должна быть обеспечена синхронность работы оптики прицепа со световыми приборами задней части автомобиля, для чего используются соответствующие разъёмы.

После подключения, если один провод оказался незадействованным, можно использовать его для подсоединения к прицепному устройству второй, дополнительной поворотной фары. Решить эту задачу можно двояко: либо посредством объёмной клипсы, либо используя зачистку изоляции кабеля и последующую пайку соединения с проводом, следующим от выхода розетки.

Универсальный метод пригоден для присоединения электрической цепи прицепного устройства к бортовой сети практически любого авто, включая современные, оснащённые бортовым компьютером. В этом случае из-за сложности бортового электрооборудования эта задача требует использования модуля согласования, который является необходимым как при выполнении подключения, так и в качестве средства диагностики функционирования задней оптики.

Если вы являетесь собственником автомобиля, штатно оснащённого разъёмом, схема подключения розетки фаркопа обычно имеется в руководстве по эксплуатации. Отечественные модели авто фаркопами не оснащаются, как и некоторые иномарки, поэтому приходится подключать розетку самостоятельно с использования универсального (его ещё называют прямым) метода.

Если авто не имеет ЭБУ, работы по подключению розетки заключаются в подсоединении жгута проводов к одной из колодок блока задних фонарей. Метод соединения важен. Наиболее надёжным считается пайка, но нередко используется и доступный и одновременно более трудоёмкий альтернативный вариант – клипсы.

Этот способ непригоден для автомобилей, работающих под управлением бортового компьютера, то есть для всех современных машин. Если подключить электроприборы прицепа напрямую, то при росте электрической нагрузки каждое включение габаритов, поворотников или нажатие на педаль тормоза будет сопровождаться ошибкой ЭБУ. Поэтому и требуется применение блока согласования – в этом случае электропитание на световые приборы прицепного устройства будут подаваться с используемого электронного устройства, а не штатных колодок заднего блока фонарей. Такая схема позволяет синхронизировать использование задней оптики, но компьютер прицепа видеть не будет.

А теперь рассмотрим варианты подключения с использованием трёх разновидностей разъёмов.

Интересные факты

Вот несколько увлекательных фактов о самостоятельном подключении розетки к фаркопу автомобиля:

1. Стандарты подключения: В большинстве стран действуют определенные стандарты для подключения электрических систем фаркопов, такие как ISO 1724 или 13-пиновая схема. Ознакомление с этими стандартами поможет избежать ошибок при подключении и гарантирует корректную работу всех функций, включая освещение прицепа и сигнализацию.

2. Дополнительные функции: Современные системы подключения могут включать не только базовые функции освещения, но и дополнительные возможности, такие как управление тормозами прицепа, зарядка аккумулятора прицепа или даже системы помощи при парковке. Это делает процесс самостоятельного подключения более сложным, но и более полезным.

3. Безопасность и законность: В некоторых странах самостоятельное подключение розетки к фаркопу может требовать соблюдения определенных норм и правил для обеспечения безопасности на дороге. Неправильное подключение может привести к короткому замыканию или перегреву проводки, что создает опасность как для автомобиля, так и для других участников дорожного движения.

подключение розетки прицепа своими руками

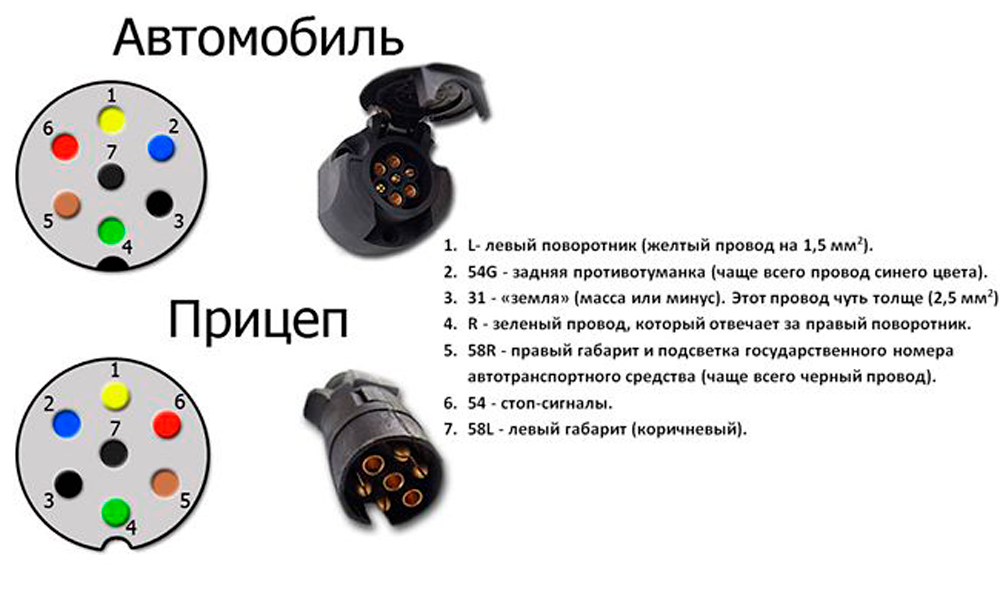

Распиновка семипиновой розетки

Данный тип разъёмов распространён в Европе и используется в отечественных автомобилях. Для передачи сигналов на прицеп достаточно семи разъёмов. Распиновка выполняется многожильными проводами с двойной изоляцией и сечением от 1.5 мм². Жгут проводов помещается в гофрорукав для защиты от механических повреждений.

Иностранные автомобили часто имеют штатный разъём для подключения к прицепу. Если его нет, можно установить розетку, купленную в магазине, на специальной площадке рядом с фаркопом. В таких случаях распиновка розетки осуществляется с использованием универсального метода, соединяя провода с выводами заднего блока фонарей через пайку.

Управляющие сигналы от поворотников подводятся к розетке отдельными проводами и передаются на прицепное устройство раздельно. Для остального освещения возможны различные варианты, допускается использование сигналов только с одного (правого или левого) заднего блока штатной светотехники.

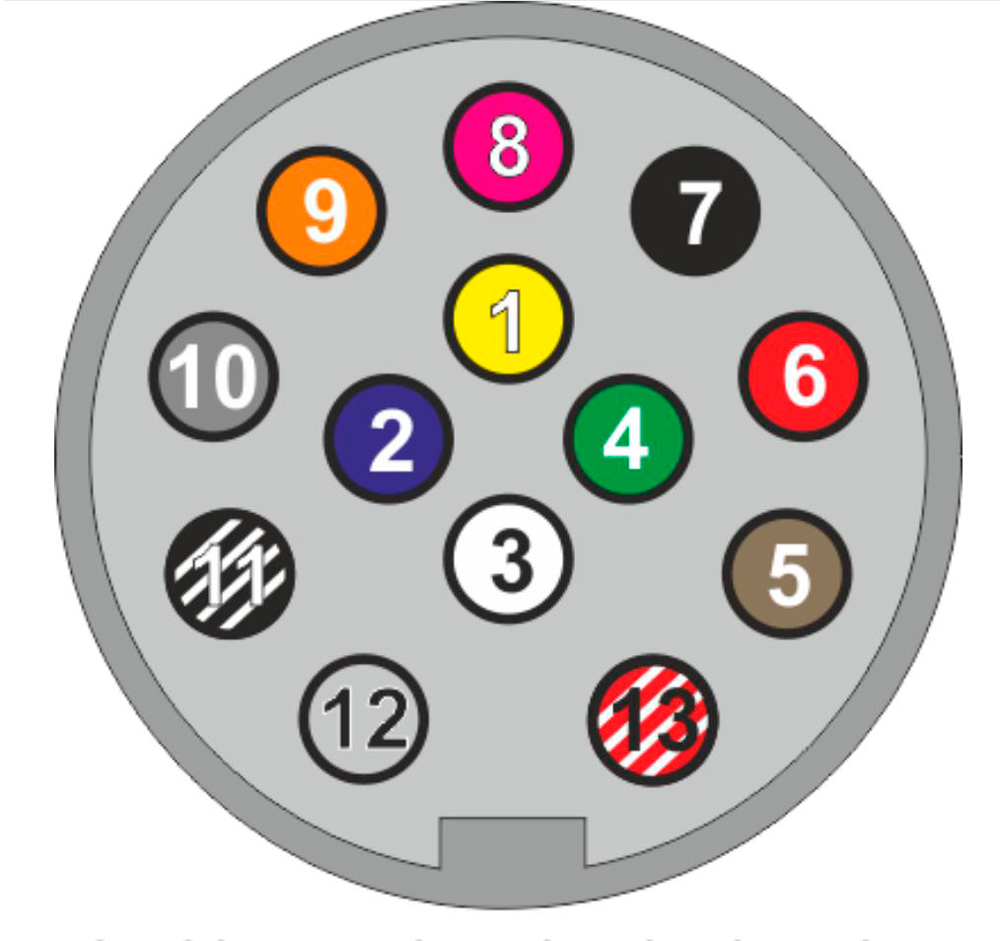

Распиновка тринадцатипиновой розетки

В последнее время многие автомобили в Европе оборудованы 13-пиновыми разъемами, которые позволяют подключать прицепы с большим количеством электрических потребителей. Если прицеп имеет семипиновую розетку, в таких случаях используются специальные переходники.

Описание схемы подключения проводки фаркопа через 13-контактный разъем:

1. Жёлтый контакт – левый поворотник;
2. Синий контакт – противотуманный фонарь (если он установлен на прицепе, в противном случае остается неиспользуемым);
3. Белый контакт – масса для проводов №№1-8. Подключается к кузову автомобиля и прицепа с помощью болтового соединения;
4. Зелёный контакт – правый поворотник и аварийная сигнализация;
5. Коричневый контакт – габаритные огни правой стороны и освещение номерного знака прицепа;
6. Красный контакт – стоп-сигналы. Обязательно для подключения прицепа, без него эксплуатация ПТС запрещена;
7. Чёрный контакт – габаритные огни левой стороны, может быть объединён с освещением номерного знака;
8. Розовый контакт – фонари заднего хода;
9. Оранжевый контакт – питание 12В от аккумулятора, присутствует всегда;
10. Серый контакт – питание при включенном зажигании, позволяет включать габаритные огни при работе основного освещения;
11. Комбинированный чёрно-белый контакт – масса для 10-го провода;
12. Комбинированный сине-белый контакт – резервный;
13. Комбинированный оранжево-белый контакт – земля для провода №9.

Как видно, в данной схеме используются три 35-амперных вывода на массу и два питающих провода – один постоянный и один, активируемый при включении зажигания. Эта схема может служить стандартом при подключении проводов к фаркопу как основного, так и прицепного транспортного средства.

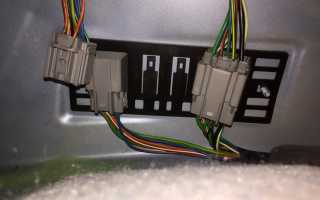

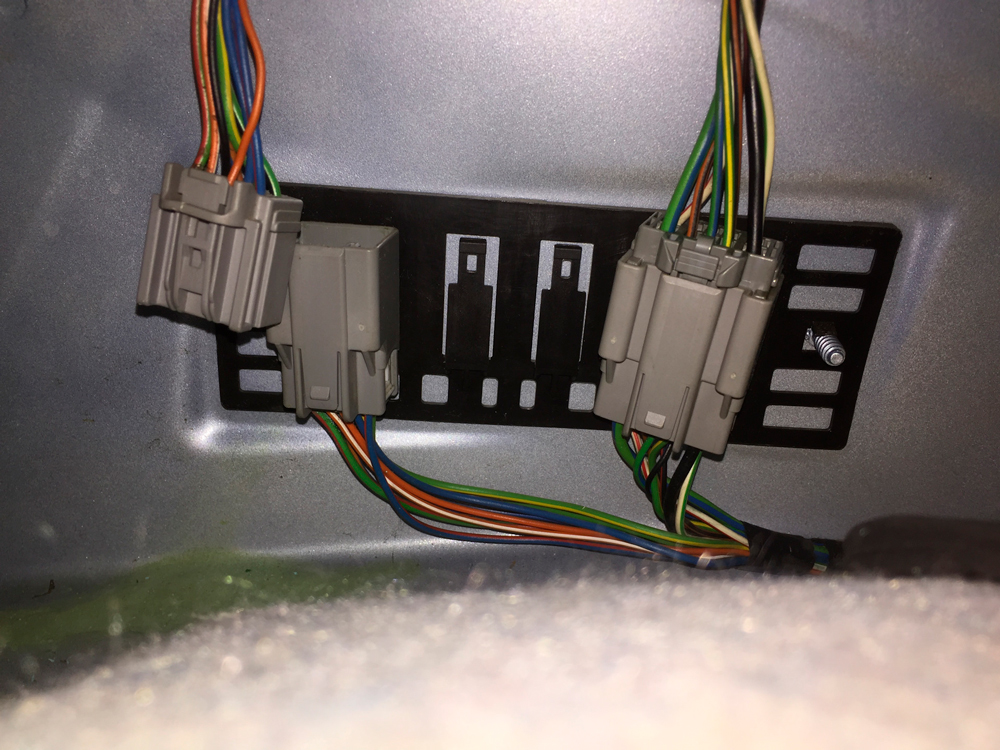

подключение розетки фаркопа subaru forster 2018год

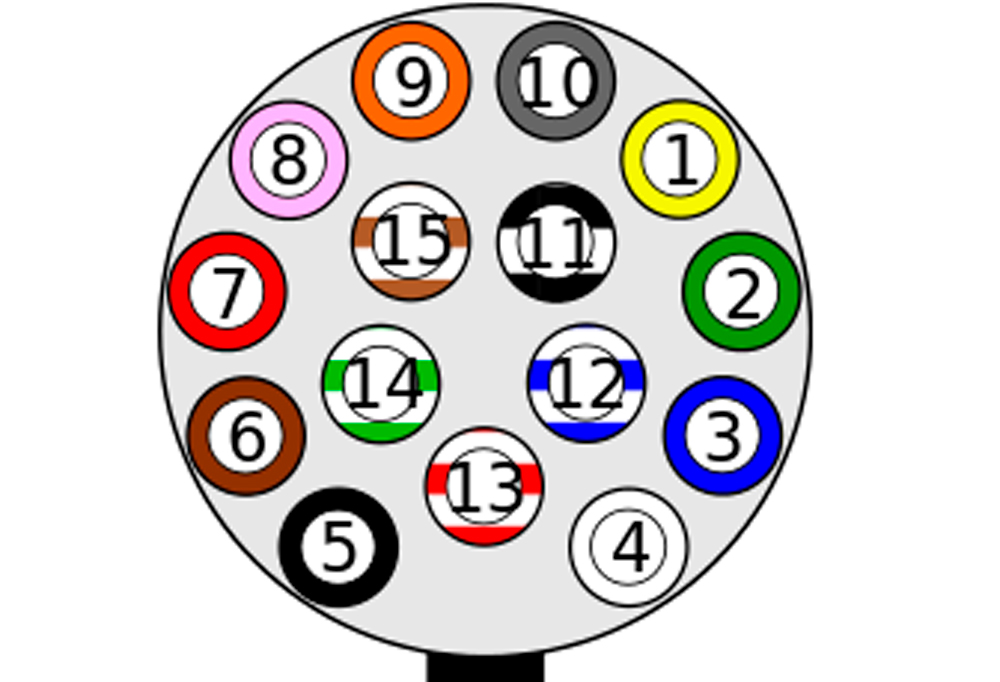

Распиновка 15-пинового разъема

Этот разъём соединяет буксируемые транспортные средства и является международным стандартом. Он выделяется функцией обратной связи, позволяющей отслеживать состояние тормозной системы прицепа и управлять его механизмами. Схема подключения электропроводки к фаркопу аналогична 13-пиновому варианту.

Зелёно-белый контакт подключается к шине CAN-H, а бело-коричневый – к интерфейсу CAN-L.

Схемы прямого подключения

Если на вашем автомобиле отсутствует стандартный разъем для установки фаркопа, рекомендуется использовать данный способ соединения автомобиля с ПТС, который подразумевает прямое подключение проводов к жгуту заднего блока освещения. Для упрощения процесса установки часто применяются коннекторы, оборудованные специальными штепсельными разъемами, соответствующими каждому типу светового прибора. На обратной стороне устройства располагаются провода, которые обеспечивают соединение с соответствующей частью светотехники.

Перед тем как подключить розетку к фаркопу, необходимо определить место для установки разъема. Обычно подключение к световым приборам осуществляется через технологические отверстия, предназначенные для замены ламп. Для вывода жгута проводки наружу можно использовать дренажное отверстие, находящееся в днище багажного отделения.

Более надежное и качественное соединение проводов достигается с помощью пайки.

Часто один контакт используется для подключения сразу двух потребителей, например, указателя поворота и аварийной сигнализации. В таких случаях сечение провода следует увеличить до 2.0-2.5 мм², так как нагрузка на провод возрастает.

Все необходимые компоненты для подключения разъема к фаркопу можно найти в автомагазине. Использование кустарных разъемов может привести к серьезным проблемам, таким как короткое замыкание и последующее возгорание изоляции проводки.

Пошаговый алгоритм подключение розетки фаркопа к автомобилю

Для выполнения работы понадобятся следующие материалы:

• мультиметр;
• розетка с защитным колпаком;
• набор проводов (если вилка и розетка имеют разные форматы);
• соединительные разъемы (желательно с гнёздами для предохранителей);
• многожильный или одножильный кабель сечением 1.5-2.0 мм² с двойной изоляцией;
• пластиковая гофрированная труба длиной около 3 метров для укладки жгута;
• автомобильный силиконовый клей-герметик;
• хомуты.

Инструкция по подключению розетки на фаркоп:

• убедитесь, что сечение проводов соответствует нагрузке, но не превышает её;
• изучите схему подключения проводов между автомобилем и прицепом;
• установите розетку на автомобиле, используя специальный разъем для подключения жгута к заднему блоку освещения;
• подключите оба указателя поворотов к розетке отдельно, остальные световые приборы (габаритные огни, стоп-сигнал, противотуманки, если есть на прицепе) подключайте по одному с одной стороны;
• обеспечьте питание для лампы освещения номера на прицепе;
• один из проводов подключите к массе;
• если в ПТС указана оптика заднего хода, обеспечьте её питание.

Схема подключения с использованием блока согласования

Практически все современные автомобили оборудованы электронным блоком управления (ЭБУ), который контролирует функционирование всех систем транспортного средства. При этом использование стандартных разъёмов для подключения прицепа к автомобилю может обеспечить синхронное включение световых сигналов на прицепе и заднем блоке. Однако, в этом случае бортовой компьютер будет постоянно выдавать ошибку, вызванную несоответствием электрических сигналов. Чтобы избежать влияния потребителей электроэнергии на прицепном устройстве, применяется специальный блок согласования, который выступает в роли переходника и позволяет ЭБУ игнорировать наличие прицепа.

Предлагаем рассмотреть два способа использования блока согласования для подключения фаркопа.

Процесс подключения фаркопа с использованием блока согласования включает следующие шаги:

• выполняются все действия, описанные в предыдущем разделе;
• устанавливается модуль согласования, который подключается к бортовой сети согласно предоставленной схеме;
• активируется блок согласования, при этом включается любое светотехническое устройство заднего блока. Если всё выполнено правильно, ЭБУ не сможет определить наличие модуля;
• в этом случае можно подключить блок согласования с розеткой. Если контакты на разъёмах модуля и прицепа окажутся несовместимыми, следует обратиться к схемам обоих разъёмов для правильной распиновки;
• если при включении одного из потребителей ток возрастает, а также в случае неисправности одного из световых приборов, блок согласования сработает и подаст сигнал водителю о возникшей проблеме.

Важно отметить, что правильная распиновка ускоряет процесс установки розетки, исключая необходимость в тщательной проверке соединений проводов.

В заключение, приведём несколько рекомендаций, которые помогут обеспечить долговечную и стабильную работу электросети на прицепном устройстве:

• избегайте использования на прицепе потребителей, способных вызвать перенапряжение. Это может привести к перегреву проводки, не рассчитанной на высокие нагрузки, что в свою очередь может вызвать короткое замыкание и пожар;
• перед каждой поездкой проверяйте работоспособность электроприборов, установленных на прицепе. Проводите визуальный осмотр проводки – наличие повреждений может свидетельствовать о возможных проблемах в будущем;
• примерно раз в год проводите полную диагностику всех электрических цепей, особенно тех, которые находятся вне автомобиля и прицепа. Эти работы включают нанесение смазки на контакты, что поможет предотвратить их окисление;
• следите за тем, чтобы провода не провисали. Если вы заметите провисание, надёжно закрепите жгут к кузовной детали с помощью пластиковых фиксаторов-хомутов. Если вы планируете регулярно использовать прицеп, установите на него водонепроницаемые световые приборы.

Проверка работоспособности подключения и диагностика

После завершения процесса подключения розетки к фаркопу автомобиля крайне важно провести проверку работоспособности всей системы. Это позволит убедиться в правильности выполненных работ и избежать возможных проблем в будущем.

Первым шагом в проверке является визуальный осмотр всех соединений. Убедитесь, что провода надежно закреплены, а клеммы не имеют коррозии или повреждений. Проверьте, что изоляция проводов не повреждена и не имеет трещин, что может привести к короткому замыканию.

Далее, необходимо протестировать работу всех функций, которые будут использоваться с фаркопом. Для этого вам понадобятся следующие инструменты: мультиметр, тестер или просто другой автомобиль с работающей системой освещения.

1. Проверка освещения: Включите автомобиль и проверьте работу задних фонарей, поворотников и стоп-сигналов. Для этого можно попросить помощника включить указатели поворота и тормоза, пока вы наблюдаете за работой фонарей на прицепе. Если фонари не загораются, проверьте соединения и целостность проводов.

2. Использование мультиметра: С помощью мультиметра проверьте наличие напряжения на выводах розетки. Для этого подключите щупы мультиметра к соответствующим контактам и проверьте, что напряжение соответствует стандартам (обычно 12 В для легковых автомобилей). Если напряжение отсутствует, это может указывать на проблему в проводке или предохранителе.

3. Тестирование с помощью другого автомобиля: Если у вас есть доступ к другому автомобилю, вы можете подключить его к вашему фаркопу и проверить работу системы освещения. Это поможет исключить возможность неисправности в самом прицепе.

4. Диагностика ошибок: Если у вас есть доступ к диагностическому оборудованию, вы можете провести полную диагностику автомобиля на наличие ошибок, связанных с системой подключения фаркопа. Это особенно полезно, если ваш автомобиль оснащен современными системами управления, которые могут выдавать коды ошибок при неправильном подключении.

Если в процессе проверки вы обнаружили какие-либо неисправности, рекомендуется обратиться к специалисту для дальнейшей диагностики и устранения проблем. Правильное подключение и функционирование розетки к фаркопу — это залог безопасности на дороге и надежности при эксплуатации прицепа.

Советы по выбору качественных материалов и инструментов

При самостоятельном подключении розетки к фаркопу автомобиля крайне важно использовать качественные материалы и инструменты, чтобы обеспечить надежность и безопасность соединения. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Выбор проводов: Для подключения розетки необходимо использовать провода, которые соответствуют требованиям по нагрузке. Рекомендуется использовать многожильные медные провода с сечением не менее 1,5 мм². Это обеспечит хорошую проводимость и минимальные потери энергии. Также стоит обратить внимание на изоляцию проводов: она должна быть устойчивой к воздействию высоких температур и механическим повреждениям.

2. Розетка: Выбирая розетку, убедитесь, что она предназначена для использования с фаркопами. Обратите внимание на ее защиту от влаги и пыли (степень защиты IP). Розетки с защитными крышками обеспечивают дополнительную защиту от коррозии и механических повреждений. Также стоит выбирать модели с хорошими контактами, которые обеспечивают надежное соединение.

3. Клеммы и соединители: Используйте качественные клеммы и соединители, которые обеспечивают надежное и долговечное соединение проводов. Лучше всего выбирать модели с винтовым зажимом, так как они обеспечивают более надежный контакт. Также стоит обратить внимание на материалы: медные клеммы с никелевым покрытием будут более устойчивыми к коррозии.

4. Инструменты: Для выполнения подключения вам понадобятся определенные инструменты. Основные из них: бокорезы, изолированные отвертки, обжимные клещи и мультиметр. Бокорезы помогут вам аккуратно обрезать провода, а обжимные клещи – надежно зафиксировать клеммы на проводах. Мультиметр будет полезен для проверки целостности соединений и правильности подключения.

5. Изоляция соединений: Не забывайте о качественной изоляции всех соединений. Используйте термоусадочные трубки или изоленту, чтобы защитить соединения от влаги и механических повреждений. Это поможет избежать коротких замыканий и продлит срок службы вашего подключения.

Следуя этим рекомендациям, вы сможете выбрать качественные материалы и инструменты для подключения розетки к фаркопу, что обеспечит надежность и безопасность вашего автомобиля при использовании прицепа.

Вопрос-ответ

Сколько стоит подключить розетку фаркопа?

Установка фаркопа с электрикой с блоком согласования стоит 8000 рублей. Стоимость установки фаркопа со штатной электрикой начинается от 8000 рублей. Стоимость установки фаркопа без подключения электрики 6000 руб.

Как правильно установить розетку на фаркоп?

Для установки розетки на фаркоп необходимо сначала выбрать подходящее место на кузове автомобиля, обычно это делается в задней части, рядом с фаркопом. Затем следует подготовить проводку, подключив провода к соответствующим клеммам розетки согласно схеме подключения (обычно это 7 или 13 контактов). После этого розетку крепят на специальное крепление или кронштейн, обеспечивая надежную фиксацию и защиту от влаги. Важно проверить работоспособность всех подключенных функций, таких как освещение прицепа, перед использованием.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: отвертка, изолента, мультиметр для проверки соединений, а также соответствующий разъем для подключения к фаркопу. Это поможет избежать лишних поездок в магазин в процессе работы.

СОВЕТ №2

Обязательно ознакомьтесь с инструкцией по подключению розетки к вашему конкретному типу фаркопа. Разные модели могут иметь разные схемы подключения, и следование инструкции поможет избежать ошибок и повреждений.

СОВЕТ №3

При подключении проводов используйте качественную изоляцию, чтобы предотвратить короткое замыкание и повреждение электрической системы автомобиля. Убедитесь, что все соединения надежно зафиксированы и защищены от влаги.

СОВЕТ №4

После завершения подключения проверьте работоспособность розетки, подключив к ней прицеп или другое устройство. Убедитесь, что все функции, такие как освещение и сигнализация, работают корректно. Это поможет избежать неприятностей на дороге.
