Выбор и самостоятельная установка системы кругового обзора на автомобиль

Автомобильные технологии развиваются, и система кругового обзора становится важным элементом активной безопасности, обеспечивая водителю контроль над ситуацией вокруг автомобиля. Установка такой системы облегчает парковку и снижает риск аварий, особенно в городских условиях. В этой статье рассмотрим, как выбрать подходящую систему кругового обзора и осуществить её самостоятельную установку, что повысит безопасность и комфорт при управлении автомобилем.

Что это такое

Перед установкой системы кругового обзора на автомобиль стоит ознакомиться с её характеристиками и функционалом.

Основная задача системы — в реальном времени показывать водителю обстановку вокруг автомобиля. Круговой обзор упрощает сложные манёвры, такие как парковка в ограниченном пространстве или движение задним ходом.

Для корректной работы системы требуется специальное программное обеспечение, загружаемое в управляющий блок, который также управляет другими системами активной безопасности.

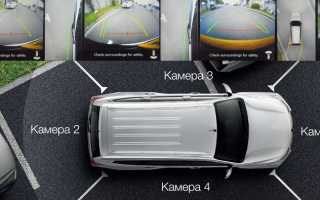

Работа системы основана на камерах. Для полного обзора необходимо установить минимум четыре камеры:

• Передняя. Обычно размещается в области решётки радиатора, но возможны и другие варианты.
• Боковые. По одной камере с каждой стороны, чаще всего на корпусах боковых зеркал.
• Задняя. Устанавливается в районе номерного знака или заднего бампера, в зависимости от модели.

К углу обзора каждой камеры предъявляются высокие требования. Недостаточно широкий угол не позволит корректно скомпоновать изображения для формирования панорамного вида. Для улучшения детализации некоторые системы могут использовать больше камер.

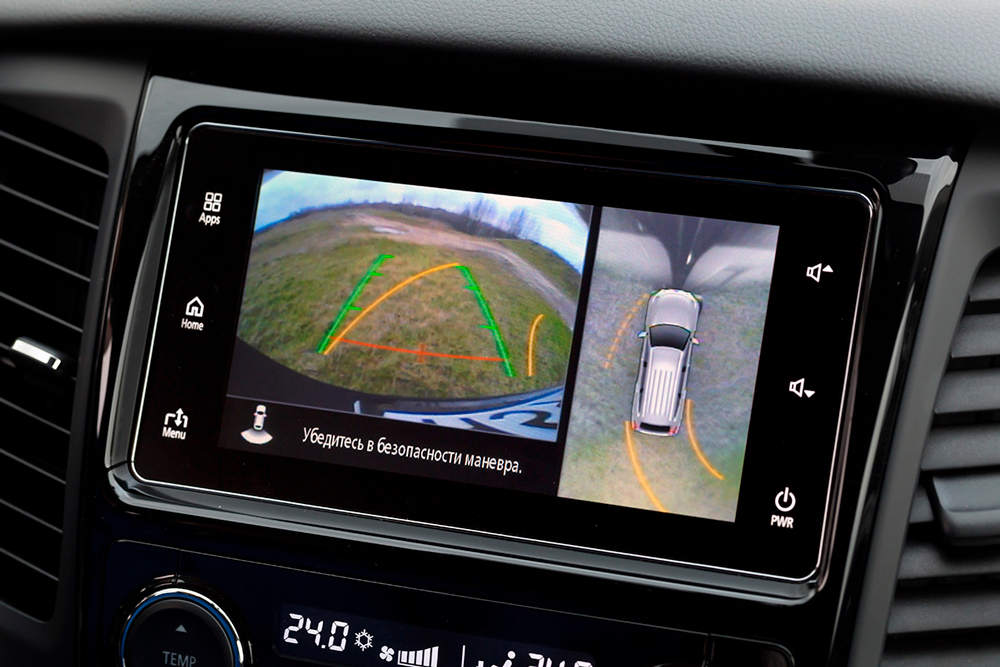

Во время работы системы дисплей в салоне часто делится на две части: с одной стороны — панорамный вид, с другой — изображение с одной из камер. При движении задним ходом, парковке или заезде на эстакаду активируется задняя камера.

Круговой обзор работает в связке с парковочным ассистентом, отображая графическую информацию, включая направляющие движения и зоны безопасности, обозначенные зелёным и красным цветами. Водитель получает звуковые сигналы при приближении к объектам.

Существует несколько режимов работы системы:

• Ручной режим. Позволяет выбрать одну из сторон автомобиля для отображения.
• Панорамный режим. Показывает изображение со всех наружных камер.
• Парковочный режим. Включается автоматически при снижении скорости до 10-15 км/ч, отображая оптимальную траекторию и графические ограничители, меняющие цвет с зелёного на красный при приближении к объекту.

Все парковочные системы с функцией кругового обзора автоматически активируются при достижении определённой скорости и отключаются при её увеличении, позволяя водителю сосредоточиться на управлении.

Система кругового обзора функционирует только при небольшой скорости, обычно 10-15 км/ч. Активация и деактивация могут происходить автоматически при включении задней передачи или вручную с помощью кнопок в салоне.

Эксперты в области автомобильных технологий подчеркивают важность правильного выбора и установки системы кругового обзора для повышения безопасности на дороге. При выборе системы необходимо учитывать такие факторы, как качество изображения, угол обзора и совместимость с конкретной моделью автомобиля. Многие производители предлагают различные решения, от бюджетных до премиум-класса, что позволяет каждому автовладельцу найти подходящий вариант.

Самостоятельная установка системы требует определенных навыков и знаний, поэтому эксперты рекомендуют внимательно изучить инструкцию и, при необходимости, обратиться к профессионалам. Неправильная установка может привести к сбоям в работе системы и даже к повреждению автомобиля. Важно также учитывать, что качественная система кругового обзора не только облегчает парковку, но и значительно снижает риск аварийных ситуаций, что делает ее незаменимым помощником для водителей.

СТОИТ ЛИ ПЛАТИТЬ ЗА КРУГОВОЙ ОБЗОРА для ВАШЕГО АВТОМОБИЛЯ

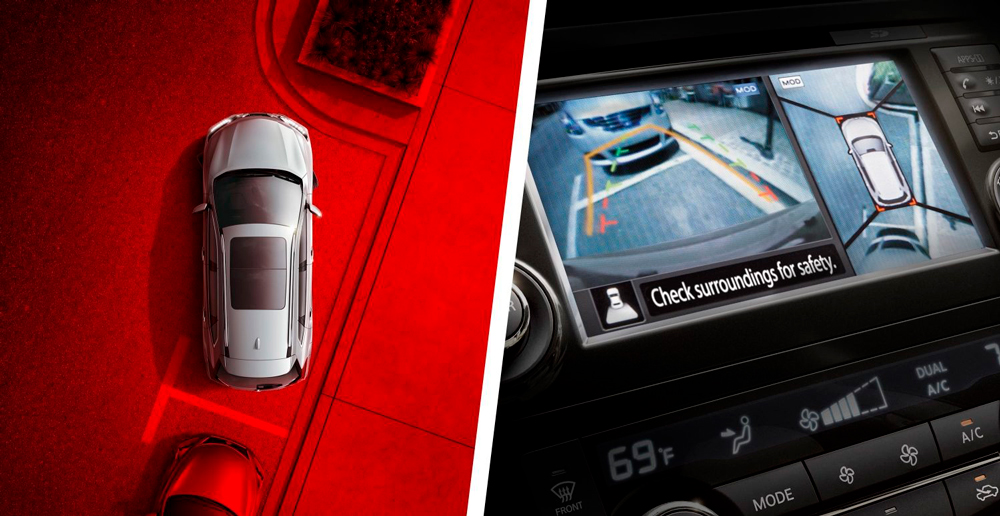

Основные преимущества

Некоторым автомобилистам действительно сложно решиться на подобную покупку, поскольку комплект даже самой простой системы стоит не так мало.

В качестве аргументов в пользу монтажа стоит рассказать про основные преимущества эксплуатации авто с установленной на него системой кругового обзора. Наличие подобного оборудования на машине даёт ряд привилегий. Они отражаются не только в повышении уровня собственной безопасности, но также и на возможности защитить жизнь и здоровье других участников дорожного движения.

Установив такую систему, вы получите в своё распоряжение следующие ключевые преимущества:

• Возможность получения постоянного панорамного изображения своего транспортного средства. За счёт него контролировать ситуацию со всех сторон машины становится намного проще.
• Отдельно можно наблюдать и контролировать ситуацию с отдельных камер. При этом изображение будет обладать высоким качеством и чёткостью.
• Существенно упрощается процесс парковки в условиях ограниченного пространства и при наличии разного рода препятствий вокруг.
• Помимо видео изображения, на дисплее в салоне отображаются вспомогательные графические и визуальные подсказки, и может быть реализован звуковой помощник.
• В зависимости от конкретной системы кругового обзора, можно записывать и сохранять видео по принципу обычного видеорегистратора. Запись ведётся с каждой камеры отдельно или же со всех одновременно, формируя единую видеозапись.
• Если произойдёт авария или дорожно-транспортное происшествие, наличие видео, на котором записано всё происходящее вокруг, может оказаться крайне полезным и эффективным инструментом для доказательства собственной невиновности или идентификации виновника происшествия.

В руках опытного автоэлектрика самостоятельная установка кругового обзора не станет серьёзным испытанием. Но если опыта нет, тогда стоит задуматься о рациональности попытки монтажа своими руками.

Система кругового обзора 3D SPARK для Хендай Крета

Интересные факты

Вот несколько интересных фактов о выборе и установке системы кругового обзора на автомобиль:

1. Технология “умного” парковки: Современные системы кругового обзора часто интегрируются с функциями автоматической парковки. Это позволяет не только видеть окружающее пространство, но и автоматически управлять автомобилем при парковке, что значительно упрощает процесс для водителей, особенно в узких местах.

2. Качество изображения и угол обзора: При выборе системы кругового обзора важно обращать внимание на качество камер и угол обзора. Некоторые системы могут предлагать до 360 градусов обзора, что позволяет минимизировать слепые зоны. Высокое разрешение камер также критично для четкости изображения, особенно в условиях плохой видимости.

3. Установка и совместимость: Самостоятельная установка системы кругового обзора может быть сложной задачей, особенно для автомобилей с уже установленными системами безопасности и электроникой. Важно учитывать совместимость с существующими системами автомобиля, а также наличие необходимых инструментов и знаний для правильной установки, чтобы избежать повреждений и обеспечить корректную работу системы.

Монтаж системы кругового обзора

Что требуется для установки

Не на всех автомобилях предусмотрена установка заводской системы кругового обзора. Однако это не повод отказываться от функции, так как можно установить оборудование самостоятельно или с помощью специалистов.

На рынке есть множество комплектов, содержащих все необходимые элементы. Большинство из них универсальны, но также доступны специализированные комплекты для конкретных марок и моделей. Зная нюансы монтажа, можно установить систему кругового обзора самостоятельно. Для экономии можно приобрести отдельные компоненты.

Главное — это результат и взаимодействие всех элементов системы.

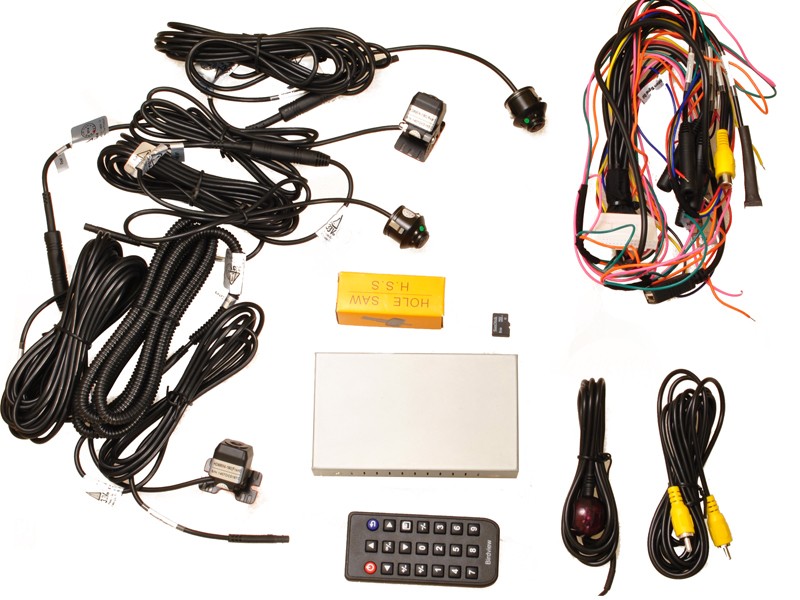

Комплект для установки системы кругового обзора должен включать:

• Дисплей с электроникой и программным обеспечением.
• 4 камеры. Передняя и задняя могут быть стандартными парковочными с отображением парковочных линий и средним углом обзора. Дорогие камеры не нужны — выбирайте качественные без лишних функций. Для боковых зеркал потребуются панорамные камеры с максимальным углом обзора.
• Инструменты и расходные материалы, такие как проводка, клей и хомуты.

Существует три типа дисплеев для системы кругового обзора:

1. Селектор на 4 камеры, который поочередно выводит изображение с каждой из них. Это не полноценная система кругового обзора.
2. Дисплей, который одновременно обрабатывает сигналы от 4 камер, позволяя видеть картинку со всех камер.
3. Дисплей, который объединяет данные со всех камер и создает изображение в формате панорамного 3D вида сверху или от третьего лица. Это экраны для полноценной системы кругового обзора.

Гораздо проще купить готовый комплект, но он часто дороже, чем покупка отдельных компонентов. В некоторых наборах качество может быть неудовлетворительным: передние и задние камеры могут быть хорошими, а боковые — нет. Поэтому важно проверить состав комплекта и ознакомиться с характеристиками камер, дисплея и электроники.

Рекомендации по монтажу

Когда было приобретено и собрано всё необходимое для установки системы кругового обзора, можно приступать к работе.

• На первом этапе следует определить все места, где будут располагаться камеры.
• Сначала рекомендуется монтировать заднюю камеру. Под неё может потребоваться вырезать отверстие на площадке, предназначенной для фиксации номерного знака.
• После вырезки обработайте участок с помощью наждачной бумаги.
• Саму камеру проще всего зафиксировать с помощью клея, устойчивого к атмосферным воздействиям и температурным перепадам.
• Затем монтируется передняя парковочная камера в области решётки радиатора. Для установки применяется аналогичный принцип, как и с задней камерой.
• Потом наступает черёд боковых камер. Их монтируют в зеркала, и эта процедура вызывает куда больше сложностей. Сами зеркала сначала демонтируются, в корпусе делается отверстие под камеру и фиксируется в нём.
• Используя дверные коннекторы, проводка протягивается внутрь салона. После этого боковые зеркала возвращаются на место.
• Проводку от задней и передней камеры также требуется протянуть через салон. Тут следует действовать исходя из конструктивных особенностей конкретного автомобиля, имеющихся технологических отверстий и пр. Наверняка придётся снимать обшивку багажника. В салоне лучше протянуть по полу, нежели по потолку. Важно, чтобы в процессе эксплуатации водитель или пассажир не задевал провода и не мог их случайно повредить.
• На завершающем этапе, когда провода подведены к монитору, выполняется настройка. Процедура настройки осуществляется строго по инструкции от производителя дисплея.

Большинство готовых наборов для кругового обзора предусматривают подробную инструкцию по подключению, установке и настройке системы.

На какие машины можно устанавливать

Некоторые владельцы бюджетных или старых автомобилей сомневаются в возможности установки оборудования для кругового обзора. Рассмотрим, на какие автомобили можно установить такие системы.

Серьезных ограничений нет. Оборудование можно установить на любые транспортные средства, независимо от типа, марки, модели или года выпуска. Главное требование — наличие мультимедийной или навигационной системы с большим экраном. Если его нет, можно приобрести монитор отдельно.

Важно отметить, что оборудование не будет работать должным образом при проблемах с электропроводкой, таких как короткие замыкания или обрывы. Подключение системы к неисправной проводке может привести к выходу из строя датчиков и камер. Поскольку даже базовый комплект стоит немало, разумнее сначала привести проводку в порядок, а затем устанавливать камеры и дисплей.

Обзор популярных моделей систем кругового обзора

Системы кругового обзора (или системы 360 градусов) становятся все более популярными среди автомобилистов, обеспечивая дополнительный уровень безопасности и удобства при парковке и маневрировании. На рынке представлено множество моделей, каждая из которых имеет свои особенности и преимущества. Рассмотрим несколько популярных систем, которые заслуживают внимания.

1. Car Black Box 360

Эта система предлагает высокое качество изображения благодаря использованию четырех камер с разрешением 1080p. Установка Car Black Box 360 не требует сложных манипуляций, и она совместима с большинством автомобилей. Система автоматически активируется при включении задней передачи, а также может работать в режиме парковки, предоставляя водителю полный обзор вокруг автомобиля.

2. Auto-Vox V5 Pro

Auto-Vox V5 Pro — это система, которая выделяется своей простотой установки и использования. Она включает в себя четыре камеры, которые обеспечивают 360-градусный обзор. Уникальная функция этой модели — возможность подключения к смартфону через Wi-Fi, что позволяет просматривать изображение на экране мобильного устройства. Кроме того, система поддерживает запись видео, что может быть полезно в случае ДТП.

3. Esky ES-CR001

Эта модель отличается доступной ценой и хорошим качеством изображения. Esky ES-CR001 имеет четыре камеры, которые обеспечивают четкое изображение даже в условиях низкой освещенности. Установка системы не требует специальных навыков, и она подходит для большинства автомобилей. Однако стоит отметить, что качество видео может быть ниже, чем у более дорогих моделей.

4. Rove R2-4K

Rove R2-4K — это система, которая сочетает в себе функции видеорегистратора и кругового обзора. Она записывает видео в разрешении 4K, что позволяет получить детализированные изображения. Установка системы требует больше времени и усилий, но результат стоит затраченных усилий. Эта модель идеально подходит для тех, кто хочет не только улучшить видимость при парковке, но и иметь возможность записывать происходящее на дороге.

5. Bosch 360 Vision

Система Bosch 360 Vision предназначена для премиум-класса автомобилей и предлагает высококачественное изображение с минимальными искажениями. Она использует интеллектуальные алгоритмы для обработки изображения, что позволяет создать полноценный 3D-обзор вокруг автомобиля. Установка данной системы может потребовать профессиональной помощи, но ее возможности оправдывают затраты.

При выборе системы кругового обзора важно учитывать не только технические характеристики, но и совместимость с вашим автомобилем, а также бюджет. Каждая из представленных моделей имеет свои сильные и слабые стороны, поэтому перед покупкой рекомендуется ознакомиться с отзывами пользователей и провести сравнительный анализ.

Вопрос-ответ

Можно ли установить круговой обзор на авто?

Установка в авто системы кругового обзора 360 – это один из наиболее эффективных способов обеспечить безопасность при вождении автомобиля. Технология кругового обзора позволяет получать полную информацию о происходящем вокруг машины, что помогает избежать различных аварийных ситуаций.

Что такое система кругового обзора автомобиля?

Что такое система кругового обзора? Система кругового обзора (или “360-градусный обзор”) — это технология, которая использует несколько камер, размещенных по периметру автомобиля, для создания полноценно сфокусированного изображения окружающего пространства.

Сколько стоит установить круговой обзор на авто?

Стоимость базовой установки универсального кругового обзора на легковое авто (включая минивены, пикапы и джипы) – 15 000 р.

Куда ставить камеры кругового обзора?

Переднюю камеру установите в решетку радиатора, а заднюю рядом с плафоном освещения номерного знака. На некоторых авто номер располагается на двери багажника. Чтобы установить на них камеру заднего вида, нужно будет снять внутреннюю обшивку двери багажника.

Советы

СОВЕТ №1

Перед покупкой системы кругового обзора тщательно изучите характеристики и совместимость с вашим автомобилем. Убедитесь, что выбранная модель подходит по размеру и функционалу, а также имеет положительные отзывы пользователей.

СОВЕТ №2

При установке системы следуйте инструкциям производителя и используйте все необходимые инструменты. Если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать повреждений автомобиля и самой системы.

СОВЕТ №3

После установки системы проведите тестирование, чтобы убедиться в правильной работе всех камер и функций. Проверьте качество изображения и угол обзора, чтобы гарантировать безопасность при движении.

СОВЕТ №4

Регулярно проверяйте и чистите камеры системы кругового обзора. Загрязнение линз может существенно ухудшить качество изображения, что снизит эффективность системы в критических ситуациях.
