Зарядное устройство КЕДР-авто 4А

Устройство зарядное Кедр-авто 4А предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

• Номинальное напряжение питающей сети, В — 220 ±11;
• Номинальное напряжение заряжаемой батареи, В -12;
• Ток заряда номинальный, А, не менее — 4,0;
• Потребляемая мощность, Вт, не более — 85.

На лицевой панели расположены:

1. индикатор тока для контроля тока заряда;
2. кнопка включения режима «АВТОМАТ»;
3. светодиод, сигнализирующий об окончании цикла заряда;
4. кнопка включения режима «ЦИКЛ».

Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

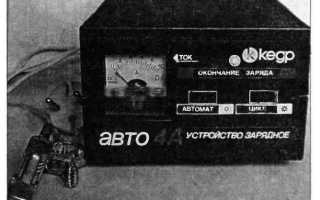

Внешний вид зарядного устройства КЕДР Авто 4А

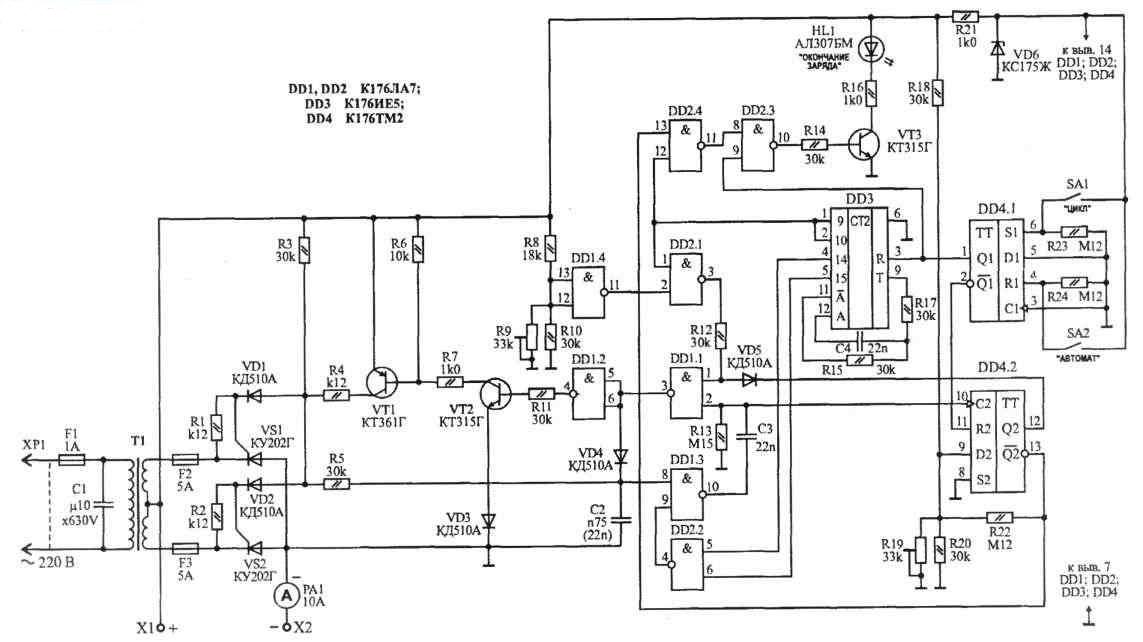

Схема зарядного устройства КЕДР авто 4А

Примечание: данная схема аналогична и для зарядного устройства КЕДР авто 12В, единственное отличие- в последнем отсутствуют предохранители F2, F3.

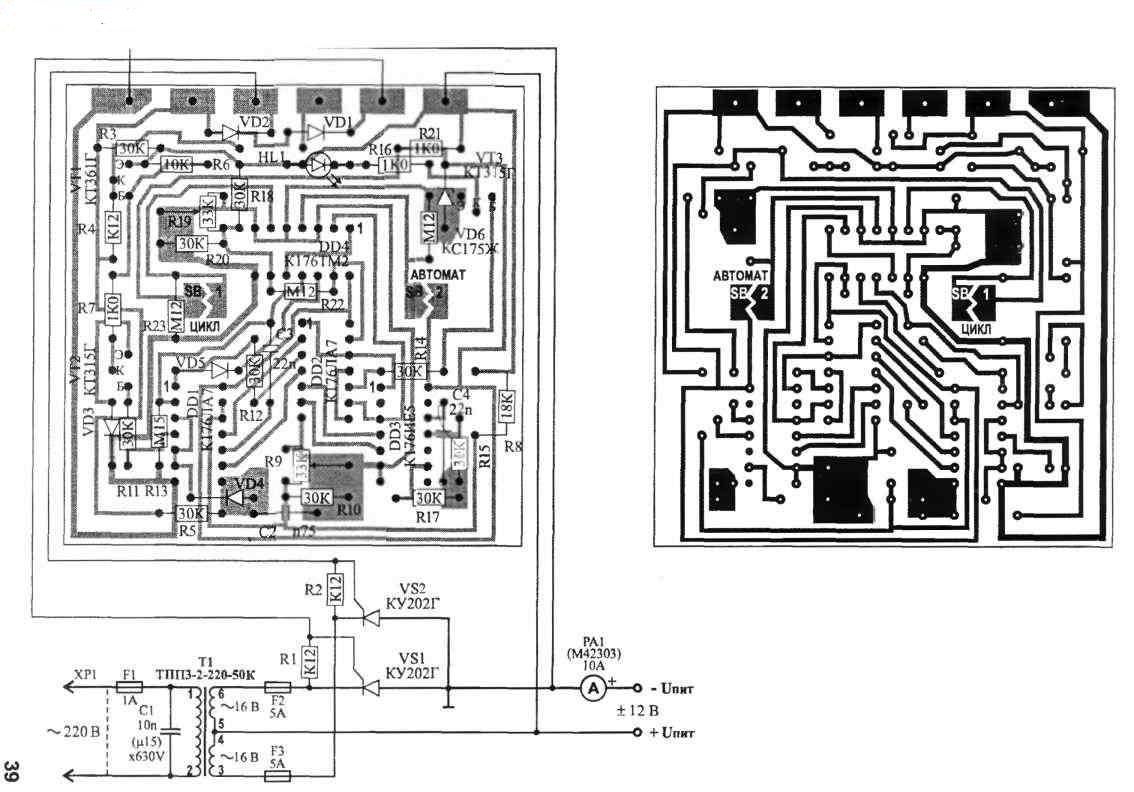

Печатная плата зарядного устройства Кедр авто 4А

Перечень элементов к принципиальной схеме прибора «Кедр-4А», «Кедр-12В».

Источник : Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Характеристики и описание

• Номинальное напряжение питающей сети, В — 220 ±11;
• Номинальное напряжение заряжаемой батареи, В -12;
• Ток заряда номинальный, А, не менее — 4,0;
• Потребляемая мощность, Вт, не более — 85.

На лицевой панели расположены:

1. индикатор тока для контроля тока заряда;
2. кнопка включения режима «АВТОМАТ»;
3. светодиод, сигнализирующий об окончании цикла заряда;
4. кнопка включения режима «ЦИКЛ».

Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

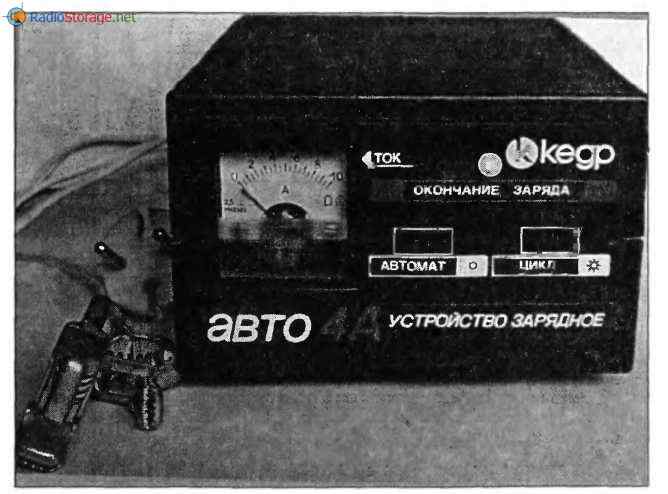

Рис. 1. Внешний вид устройства зарядного «Кедр-Авто 4А».

Рис. 2. Внешний вид устройства зарядного «Кедр-Авто 12В».

Принципиальная схема

Рис. 3. Принципиальная схема зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 12В» (предохранители F2 и F3 в приборе «Кедр-Авто 12В» не устанавливаются).

Табл. 1. Перечень элементов к принципиальной схеме прибора «Кедр-4А», «Кедр-12В».

Шаблоны шкалы для амперметра

Рис. 4. Шаблон для восстановления шкалы амперметра зарядного устройства «Кедр-М».

Рис. 5. Шаблон для восстановления шкалы амперметра зарядного устройства «Кедр-Авто 4А».

Рис. 6. Шаблон для восстановления шкалы амперметра устройства зарядного автоматического «Электроника» УЗС-П-12-6,3.

Зарядное устройство КЕДР АВТО (1991 год)

Рис. 7. Принципиальная схема зарядного устройства КЕДР АВТО (1991 год).

Рис. 8. Расположение деталей на печатной плате зарядного устройства КЕДР АВТО.

Рис. 9. Внешний вид печатной платы зарядного устройства КЕДР АВТО.

Рис. 10. Еще одна монтажная плата зарядных устройств «Кедр-Авто 12В» и «Кедр-Авто 4А».

Зарядное устройство Кедр авто 5

Здравствуйте друзья! В продолжение автомобильной тематики, сегодня речь пойдет об автомобильном зарядном устройстве Кедр Авто 5.

Каждый автовладелец в своём распоряжении обязательно должен иметь зарядное устройство. Время от времени, всем нам приходится подзаряжать автомобильный аккумулятор. Поэтому рано или поздно перед автовладельцем встаёт выбор покупки того или иного автомобильного зарядного устройства. Нам хочется, чтобы оно было не дорогое, компактное, надёжное, малогабаритное, при этом достаточно мощное. Всем этим требованиям отвечает Кедр Авто 5.

Два года назад я уже рассказывал об автомобильном зарядном устройстве Орион PW325, которое зарекомендовало себя с лучшей стороны. Сегодня будем разбираться с внутренним устройством зарядки Кедр Авто 5:

Как видите на лицевой панели расположено не так много органов управления. С левой стороны находится амперметр, по которому можно следить за силой зарядного тока. С правой стороны две кнопки. Кнопка автомат, и кнопка цикл, с двумя светодиодами. Как Вы уже заметили, в приборе отсутствует регулятор, отвечающий за регулировку зарядного тока. С одной стороны это преимущество, так как не нужно ломать голову, какой нужно выставить ток для зарядки аккумулятора. Возможно, для кого-то это будет просто находкой. Но я же предпочитаю иметь регулятор, при помощи которого можно выставить тот зарядный ток, который необходим мне, для конкретного аккумулятора. Из названия самого зарядного понятно, что он может обеспечить аккумулятор током, не превышающим 5 ампер, что в принципе достаточно для зарядки обычного 55 амперного аккумулятора. Но если вы располагаете аккумулятором с большей ёмкостью, то данная зарядка будет заряжать аккумулятор не значительно дольше, так как зарядный ток необходимо выставлять приблизительно одну десятую от ёмкости аккумулятора, соответственно больше 5 ампер Кедр Авто 5 выдать не может:

Данную зарядку производят в России, в городе Томске. Конкретный экземпляр был произведён в 2010 году, о чём свидетельствует наклейка на задней стороне прибора, а также штамп на основной плате, но об этом чуть позже:

Провода питания расположены с задней стороны устройства. В отличие от Орион PW325 зарядное устройство Кедр Авто 5 не имеет ниши для укладывания проводов а также отсутствует вентилятор охлаждения, так как устройство маломощное. Но зато провода выглядят более качественно:

Давайте посмотрим, что находится внутри. Открыв крышку, мы увидим много свободного места. Так как зарядное устройство построено по без трансформаторной схеме, то есть имеет импульсный блок питания. Внутри расположены две платы, одна собственно и есть зарядное устройство, а вторая, которая расположена на лицевой панели, это плата выбора режимов работы зарядки. В глаза сразу бросился саморез, которым прикрутили радиатор охлаждения к полупроводниковому прибору. Хотя это и радиатором назвать нельзя, это просто кусок металлической пластины, точнее это будет теплоотвод. Странно, что на заводе не нашлось болтика м3, хотя саморезом конечно проще прикрутить:

На амперметре видим шунт, который выполнен из куска медного провода скрученного в четыре кольца:

Прежде чем рассмотреть устройство более подробно, давайте обратимся к схеме зарядного устройства Кедр Авто5.

Кедр Авто 5 схема

Саму схему я срисовал непосредственно с самой зарядки, поэтому возможно какие-то неточности. Хотя проверил несколько раз, буду надеяться, что фатальных ошибок я не допустил. Чтобы было проще разобраться с компонентами, всю схему я разделил на две части, из которых одна часть, это плата управления. Ну, собственно на самом деле оно так и есть. Она с основной платой соединяется тремя проводами: красный, черный, желтый, на схеме они подписаны:

Обратите внимание, что блок питания постоянно выдаёт 14,9 вольта на выходе, а коммутация всех режимов происходит при помощи полевого транзистора VT2, который в свою очередь управляется при помощи платы управления, построенной на микросхеме ATTINY26L-85U:

У зарядного устройства всего 2 режима. При помощи режима автомат, аккумулятор заряжается до напряжения 14,9 вольт, а затем ток резко падает до очень маленького значения и поддерживается в таком состоянии неограниченно долго, при этом выкипание дистиллированной воды с аккумулятора не происходит. При помощи второго режима организована так называемая «до зарядка» аккумулятора и режим десульфатации. В этом режиме происходит периодическое включение зарядного тока, а затем отключение его с интервалом 45/15 секунд. При этом производитель рекомендует к клеммам аккумулятора подключить малогабаритную лампочку на 12 вольт, мощностью 6-12 Ватт. Более подробно ознакомиться о работе зарядного устройство Кедр Авто 5, можно скачав инструкцию по применению в конце статьи:

О том, какой режим используется в данное время, сигнализирует светодиод, который расположен над своей кнопкой:

Питается плата управления при помощи стабилизированного напряжения, которое подаётся через КР142ЕН5А:

Основная плата зарядного устройства Кедр Авто 5 выглядит вот так:

Как видите, в правом верхнем углу расположен штамп, на котором указана дата изготовления 2010 год.

Так как на плате применён SMD монтаж, то компоновка радиокомпонентов получилась достаточно плотная. Выпрямительный сдвоенный диод шоттки VD3, VD4 и силовой полевой транзистор VT1 расположены на теплоотводе. Коммутирующий транзистор VT2 не имеет теплоотвода, так как внутреннее сопротивление его мало:

Для поддержания постоянного напряжения 14,9 вольта, используется управляемый стабилитрон TL431 и оптопара, при помощи которой осуществляется гальваническая развязка низковольтный части с высоковольтной части зарядного устройства:

Кедр авто 5 инструкция по применению

У рассматриваемого зарядного устройства имеются некоторые особенности его эксплуатации. Прежде всего, хотелось бы заострить Ваше внимание на том, что полностью разряженный аккумулятор это зарядное устройство не может зарядить. Дело в том, что если напряжение на аккумуляторе упадёт ниже 8 Вольт, то зарядное устройство при помощи транзистора VT2 не может подключить к аккумулятору. Поэтому это следует помнить и не допускать глубоких разрядов аккумулятора. Как говорит производитель, это не является неисправностью устройства. Из этой особенности вытекает ещё одно неудобство. Дело в том, что вы не можете подключить, допустим, простую лампочку накаливания к зарядному устройству, она не будет гореть. То есть прибор нельзя использовать как источник питания в отличие от Орион PW325. Чтобы более подробно изучить прибор смотрим инструкцию:

Инструкция по применению «зарядное устройство Кедр авто 5»

Как я упоминал выше, зарядное устройство имеет некоторые особенности. В процессе изучения этого прибора я обнаружил, что если кратковременно замкнуть сток исток транзистора VT2, то транзистор открывается и остаётся в открытом положении. На крокодилах плюс и минус зарядного устройства появляется напряжение 14,9 Вольт. Кому это необходимо, можно вывести отдельно кнопку без фиксации, и при помощи этой кнопки включать зарядное устройство принудительно. Тем самым можно будет заряжать полностью разряженный аккумулятор, а также появится возможность использовать зарядное устройство Кедр, как источник питания.

На этом буду завершать свой обзор зарядного устройства Кедр Авто 5. Надеюсь, мой рассказ, и принципиальная схема зарядного устройства вам поможет в ремонте. Всем пока.

Зарядное устройство Кедр Авто 4А — инструкция, схема

Каждый, кто имеет автомобиль, прекрасно знает, где находится цветной параллелепипед, обклеенный цветными наклейками, зачем он нужен, но мало кто задумывается, что аккумуляторная батарея не вечная, и за ней нужно как минимум ухаживать. Только тогда она сможет протянуть отведенных ей 5-7 лет. А при необходимости ее нужно заряжать. Причем заряжать правильно, и для этого сейчас есть все условия.

Содержание:

Зарядное устройство Кедр Авто 4а

Среды сотен тысяч моделей зарядных устройств (ЗУ), многие автомобилисты предпочитают отечественные зарядки. То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство Кедр Авто 4а. У многих возникают сложности с ремонтом этого прибора в силу того, что схема утеряна, а найти оригинальную не всегда удается. Мы порылись в наших архивах, и откопали схему прибора, которую предлагаем для изучения.

Имеет несложную архитектуру, и разобраться довольно просто, если можете отличить резистор от канистры. А если не можете, мы постараемся объяснить что это такое, зачем он нужен и как им пользоваться.

Когда необходимо использовать зарядное устройство

Химия — штука тонкая, а аккумулятор насквозь состоит из химических процессов. В тонкости химии мы погружаться не станем, а выясним то, что касается среднестатистического автомобилиста, его аккумулятора, и зарядного устройства Кедр Авто 4а.

АКБ должна быть в порядке. Зимой и летом. Но она имеет допустимую степень разряженности, которая проверяется довольно просто – при помощи ареометра, если конструкция АКБ позволяет, либо при помощи замера минимального напряжения на выводах. В первом случае замеряем плотность, во втором непосредственно напряжение. Допустимое значение разрядки АКБ зимой — 25% от номинала, а летом — 50%. Если банка может держать напряжение 1,6 В на протяжении пяти секунд, значит она полностью заряжена. Если напряжение составляет 1,4 В, значит батарея села на 50%. вся арифметика.

Проводить подзарядку АКБ нужно, и если вы выбрали Кедр Авто 4а, то оно вполне справится со своей задачей в том случае, если оно исправно. А последствия неправильной зарядки могут быть невеселыми для аккумулятора, поэтому каким бы умным не был прибор, его нужно контролировать.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Функции

При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод.

Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к прибору на 3-5 суток.

Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А.

Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!
