Аккумулятор 100 Ач + генератор 120 А
Аккумулятор ARCTIC 75 Ач после четырех лет тяжелой, но верной службы, попросился на пенсию. Зима 2011-12 года далась ему особенно тяжко – на морозе бедняга быстро разряжался. В особо холодные ночи мне приходилось доставать аккумулятор из его удобной, но холодной кроватки-корзины и нести в теплое помещение, где его ждал ужин малыми токами от Зарядного устройства.
Можно было бы пойти в магазин и купить аналогичный по габаритам и мощности аккумулятор… но мой Hanter Armadon вооружен лебедкой, а в мечтах у него багажник с люстрой, радиостанция, инвертор…
Короче, из-за большого количества прожорливых потребителей электроэнергии, было принято решение увеличить, так сказать, производственные мощности. Из аккумуляторов мне приглянулись две модели: 1. Какой-то аккумулятор из линейки MUTLU. Характеристики: Номинальная емкость: 100 Ач Ток холодной прокрутки: 850 А Цена: 5300 руб. 2. Аккумулятор АКОМ Reactor 100 Характеристики: Номинальная емкость: 100 Ач Номинальное напряжение: 12 В Ток холодной прокрутки: 1000 А Размеры (длина, ширина, высота): 355х177х190 мм. Цена со скидкой знакомого продавца: 5000 руб. Во второй модели меня соблазнил ток холодной прокрутки в 1000 А и желтенькие крышечки на клеммах)))
Габариты аккумулятора 355х177х190 мм., а это значит, что в штатную корзину он не влезет. Начинаем пляски с бубном. Было рассмотрено несколько вариантов изготовления новой корзины и вариант модернизации старой. Решено было идти по пути наименьшего геморроя.
У намеченной жертвы распростёртый взгляд (с)

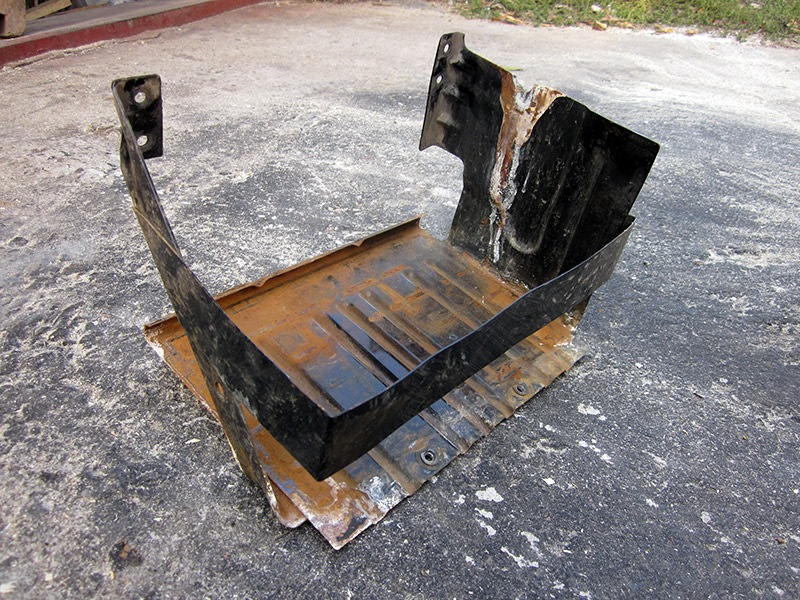

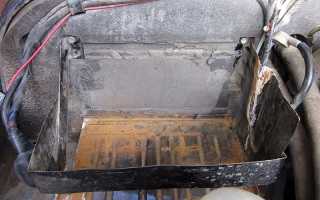

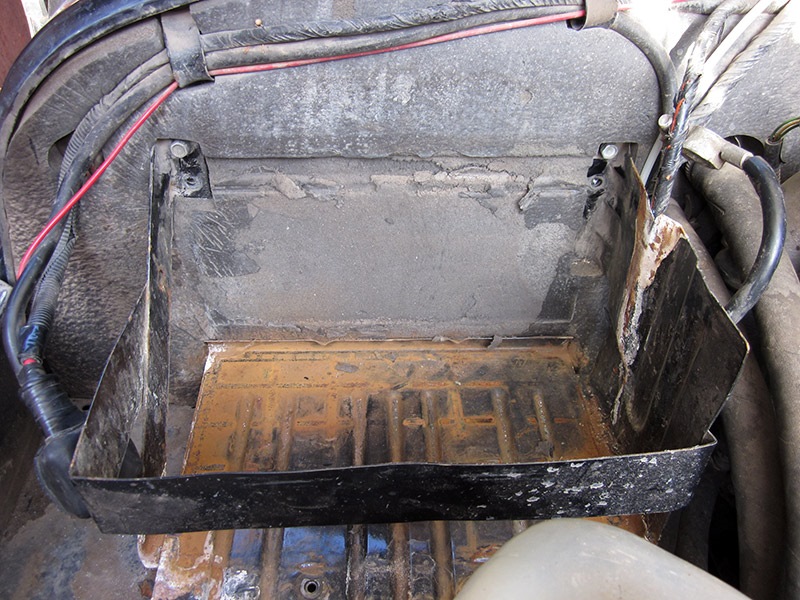

Снимаем старую корзину

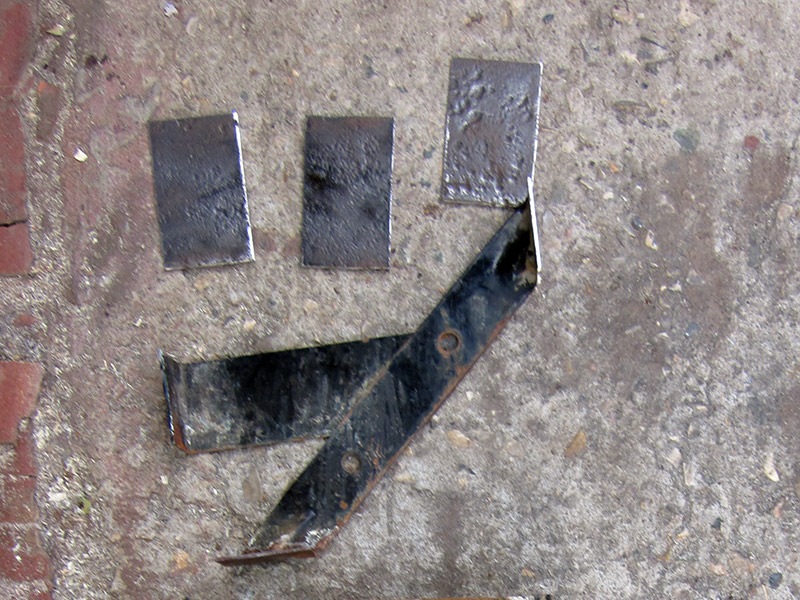

Прямоугольные вставки и отрезанный кусок корзины

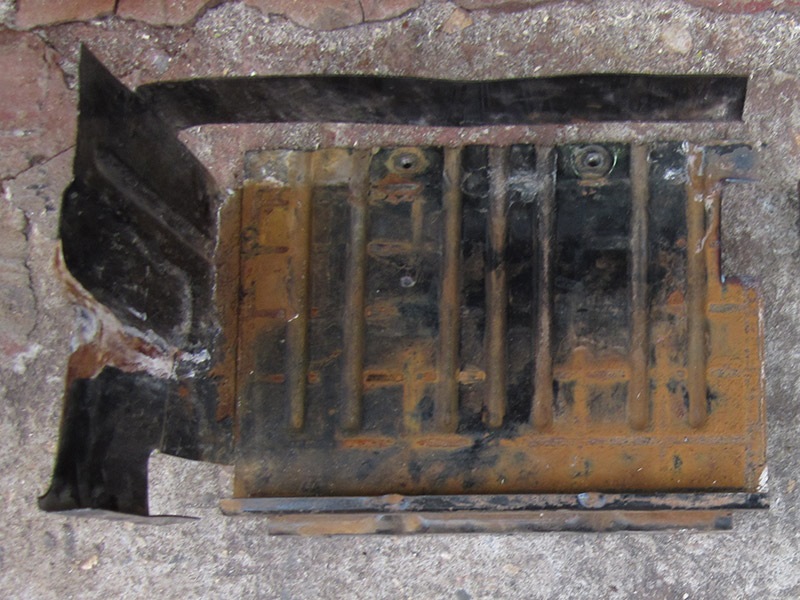

Порезанная корзина
Свариваем все части конструкции, грунтуем, устанавливаем на автомобиль, просверливая “по месту” отверстия для крепления к кузову.

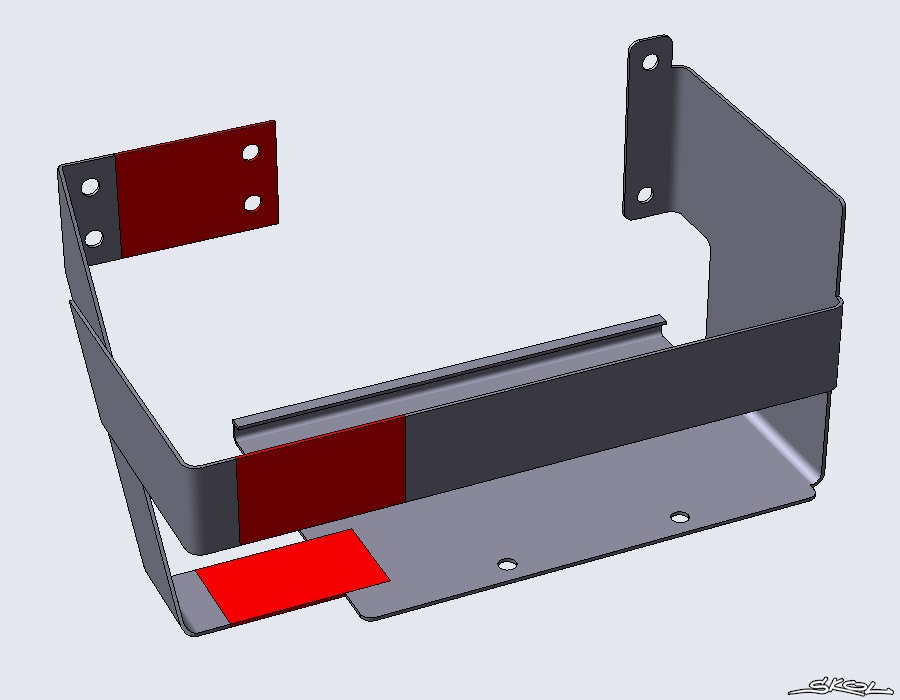

Вставки показаны красным цветом

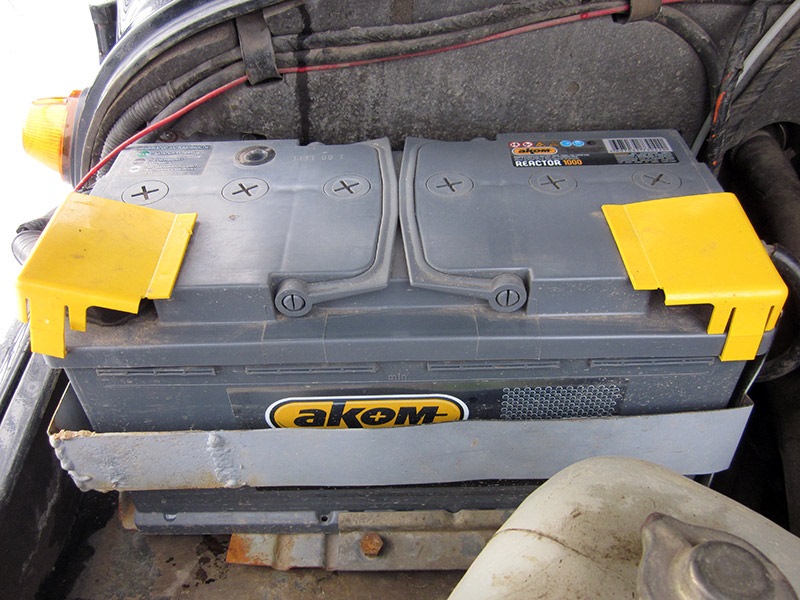

Устанавливаем аккумулятор в новую корзину, фотографируемся…
Читайте также:

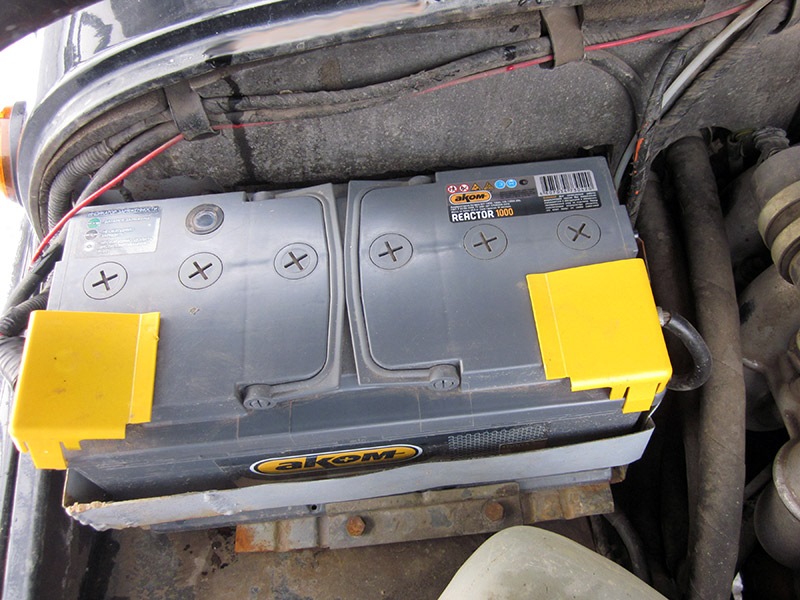

Портрет с желтыми крышечками
Общий вид сверху

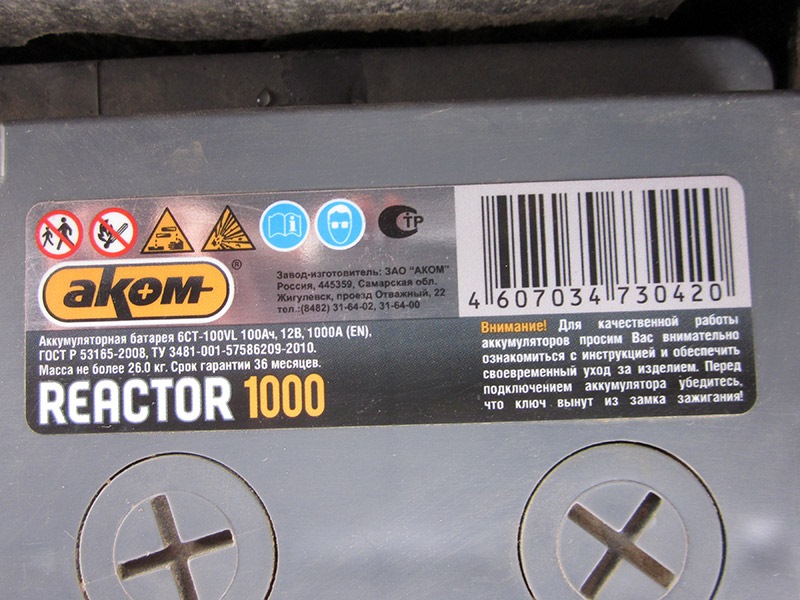

Наклейка на аккумуляторе

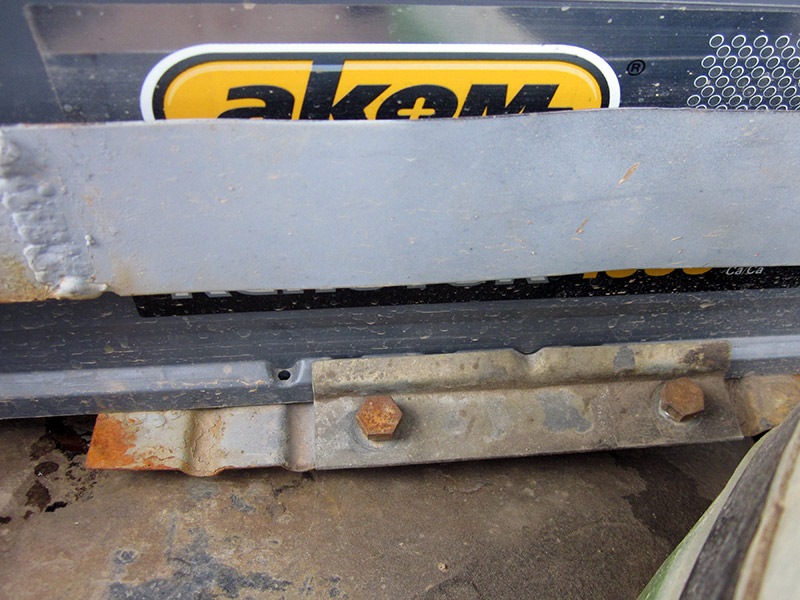

Прижимная пластина
Пришел черед генератора. Взамен штатного Iskra 11.203.412 14В 80А, приобретен Генератор 5122.3771-30 Т 14В 120А Прамо-искра. Удовольствие это стоит 3500 вечнодеревянных.

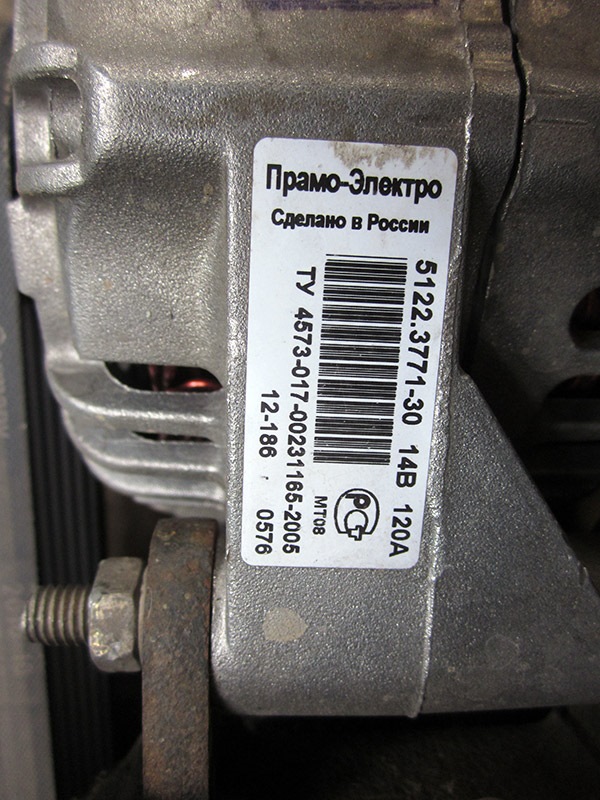

Генератор 5122.3771-30 Т
Здесь проблем не возникло – все элементы крепления полностью совпадают со штатными.

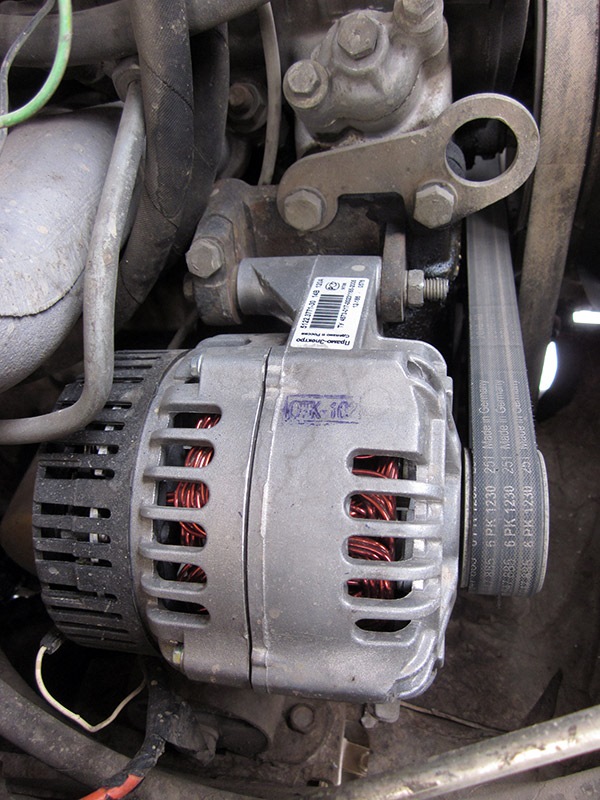

Генератор установлен
Выводы: С наступлением тепла надо будет впаять необходимый резистор и установить РР. Скорее всего регулировочное реле буду покупать здесь: Энергомаш. А пока я могу сказать, что в уходящую зиму 2012-13 года, проблем с запуском двигателя в морозы не возникало. Всем спасибо, все свободны!
Какой подобрать аккумулятор под генератор 120 ампер. Блог › Можно ли ставить аккумулятор большей ёмкости чем генератор?! Решение вечного спора
Данная статья будет по сути началам статей об автозвуке.
Для примера будет использоваться машина ваз 2114.
В интернете, да и в обыденной жизни бытует мнение, что нельзя ставить акб большей ёмкости, т.к. батарея будет не полностью заряжаться. И связывают цифры на акб и генераторе.
-
Читайте также:
Надеюсь теперь амперы от а/ч вы отличаете.
Напряжение в сети полностью исправленного авто колеблется от 13,6 до 14,2, в зависимости, какие потребители включены.
ВНИМАНИЕ! тонкости для настоящих мужиков! Реле регулятор управляет током обмотки возбуждения генератора, а управляя возбуждением он регулирует выходное напряжение, которое поступает на двухполупериодный выпрямитель (подкова это, диодный мост) с обмоток статора. Ну выпрямитель свои дела сделал и на выходе генератора в итоге мы получаем постоянное напряжение. Которое идёт к потребителям, в том числе к акб.
Ещё момент! Вы заводили машину и на 60 и на 80 акб, допустим, емкость у обоих упала на 5 а/ч. Дак вот время зарядки этих 5 а/ч будет одинаковое, что на 60, что на 80.
Ну вот как то так…
Если вы всё таки решили поставить мощнее акб, для ваз 2114 выбирайте не более 80 а/ч. Зимой будет хорошо заводится машинка, тем более если у вас установлен редукторный стартер.
Самое главное: Правильно обслуживайте АКБ!
С генератором и ёмкостью акб разобрались наконец-то. Фуф…
Ещё есть одно заблуждение: нагрузка на проводку повышается. Ну это совсем ребят бред. Подключаем лампочку к 60 акб, и допустим ест она 1 ампер, НА 80 АКБ ОНА БУДЕТ ЕСТЬ ТОЖЕ 1 АМПЕР! Ток по проводам одинаковый потечёт. Единственное если случится КЗ, провода быстрее пыхнут, но на это есть предохранители…
-
Читайте также:
НУ и всё собственно, что я хотел сказать, если что-то забыл, то потом дополню.
Главной пусковой системой двигателя является аккумулятор . Именно от правильно подобранных параметров и качества батареи зависит легкость и надежность процесса запуска мотора. Неправильно подобранная батарея или разряженный аккумулятор могут затруднять процесс пуска двигателя. Это приводит к поломке стартера и генератора .
Для того, чтобы правильно выбрать автомобильный аккумулятор , необходимо ориентироваться в базовых параметрахаккумуляторной батареи :
Напряжение аккумуляторной батареи;
Вид размещения клемм;
Способы крепления батареи в подкапотном или багажном отсеке. Конечно, наиболее важным из них является напряжение. Большинство автомобильных аккумуляторов имеют напряжение 12 В.
Вторым критерием выбора аккумулятора является электрическая емкость, измеряемая в ампер-часах (А/ч). Емкость аккумулятора показывает количество электроэнергии, отдаваемой им в единицу времени. Как на первый взгляд может показаться, автомобильный аккумулятор емкостью 55 Ампер*час при разрядном токе 55 А будет работать ровно 1 час. Сразу заметим, что автомобильный аккумулятор считается полностью разряженным, если напряжение на нем становится равным 10,8 В (1,8 В/эл.). Число, указанное на аккумуляторных батареях – это электрическая емкость, отдаваемая при +25 °С, при токе двадцатичасового режима разряда.
Но какую же все-таки выбрать зарядную емкость? Можно особо не задумываясь выбрать рекомендуемую заводом-изготовителем вашего автомобиля, но можно и отличающуюся от нее. Советуем Вам меньшую емкость не выбирать. Во-первых, ее будет не хватать ни для запуска двигателя, ни для нормальной эксплуатации автомобиля. Во-вторых, как это ни удивительно, батарея будет перезаряжаться после восполнения утраченной емкости на старт двигателя (генератор ведь остался прежней мощности).
Лучше выбирать емкость побольше, но не увлекаться. Ставить емкость, превышающую рекомендуемую, нельзя, т.к. она будет хронически недозаряжаться.
-
Читайте также:
Мощность потребителей от установленной аккумуляторной батареи с повышенной емкостью не возросла и тоже не предъявит лишнего счета. Будет «недозаряд» в ситуациях, когда было произведено слишком большое число попыток запуска, либо не хватает мощности генератора. В последнем случае система регулирования напряжения генератора не может больше повышать его при повышении нагрузки и происходит ограничение напряжения. Чем больше нагрузка, тем больше просадка напряжения на генераторе. И когда оно сравнивается с напряжением на аккумуляторе, то ни о каком заряде последней речи идти не может. Наоборот, аккумулятор начинает «помогать» генератору в питании потребителей. Чем меньше напряжение на генераторе, тем больше эта помощь и тем быстрей разряжается автомобильный аккумулятор.
Но опять же — стоит заметить, это связано со фабричной конструкцией электрики и напрямую с мощностью генератора. На российских автомобилях наблюдается явный дефицит мощности генератора. Таким образом, вы смело можете выбирать аккумулятор с емкостью выше на одну ступень. Например, вместо 55 А*ч ставить 60-62 А*ч. При этом вы получите возможность более уверенного пуска. Да, но есть нюанс. Если автомобильный аккумулятор разрядить более чем на половину своей емкости, то ее на автомобиле (генератором) зарядить не удастся. Но не следует быть скептиком, это касается даже автомобильных аккумуляторов при штатной емкости.
Самым важным условием работы аккумуляторной батареи является температура воздуха. Чем она холоднее, тем плотнее становится электролит внутри батареи. Электролит густеет и плохо проникает между порами пластин. В результате скорость реакции резко снижается и уменьшается время, в течение которого батарея сможет выдавать необходимый для запуска двигателя ток.
Немало усилий требуется для пуска двигателя в холодную погоду, когда масло загустевает и ухудшается смесеобразование в цилиндрах. Именно аккумулятор первым принимает на себя всю тягость пуска мотора. Для того чтобы аккумулятору было легче крутить стартер, «разбудите» батарею перед пуском. Для этого моргните дальним светом или включите аварийку на короткий промежуток времени. При низких температурах батарея также хуже принимает заряд.
Важным моментом работы аккумулятора являются дорожные условия. Если автомобиль будет часто передвигаться по плохим дорогам, это может привести к короткому замыканию. В результате тряски активные массы будут выкрашиваться из пластин, произойдет потеря емкости. Стоит обратить внимание на покупку аккумулятора, у которого пластины одной полярности завернуты в сепаратор-конверт. Поинтересуйтесь у продавца-консультанта, какой вид конструкции имеет тот или иной аккумулятор, либо сразу предупредите, что аккумулятор будет использоваться в плохих дорожных условиях.
Уход за батареей заключается в систематической очистке поверхности ее корпуса от пыли и влаги. Регулярными должны быть также проверки надежности установки батареи, визуальный контроль над состоянием корпуса и проверки на отсутствие трещин и подтеков электролита. Контакты клемм и высоковольтных проводов стоит смазывать графитовой смазкой либо использовать специальный аэрозоль для аккумуляторных клемм: это избавит от окисления контактов, которое затрудняет проникновение тока.
Все аккумуляторы делятся на обслуживаемые , малообслуживаемые и герметичные необслуживаемые .
Обслуживаемые аккумуляторные батареи редко, но еще пока можно встретить в продаже, в недалеком прошлом они составляли большинство продаваемых аккумуляторов. Сейчас они производятся лишь несколькими заводами в России. Они легко узнаваемы по корпусу из эбонита, залитого сверху черной мастикой. В таком аккумуляторе есть возможность заменить блоки нескольких банок, в случае их короткого замыкания. Как правило, основная масса автомобилистов этим не занимается. К тому же эбонитовый корпус такого аккумулятора менее прочен и более дорог в производстве, чем из пластика, и раскалывается при ударе. Существенный недостаток имеет и мастика — от грязи и температурных перепадов она утрачивает свои изоляционные качества, и аккумуляторная батарея довольно быстро саморазряжается.
С необслуживаемым аккумулятором невозможно ничего с ним сделать: крышка такой аккумуляторной батареи не имеет никаких заливных пробок и отверстий. Эти аккумуляторы предназначены для определенных эксплуатационных условий в мягком климате и с соответствующим сервисом. Они недешевы и годятся для применения не на всех автомобилях.
Основная масса всех производимых в мире автоаккумуляторов являются малообслуживаемыми . У них нет жестких эксплуатационных ограничений и широко представлены на рынке. Это и относительно недорогие и простые, и дорогие высокотехнологичные качественные аккумуляторы.
Чтобы автомобиль работал исправно, следует правильно выбрать АКБ. Амперная нагрузка для батареи крайне важна, так как основной целью аккумулятора является запуск мотора на холодную. Зная, как подобрать аккумулятор по генератору, можно избежать многих ошибок.
Выбор аккумулятора
Примечательно, что различные автомодели требуют разной нагрузки. Некоторые машины оснащены двигателем с 4 цилиндрами, другие – с 6, 8 и т.д. Разным может быть количество поршней, амплитуда вращения стартера, температура и многое другое. Получается, что выбор АКБ напрямую зависит от технических характеристик определенного автомобиля.

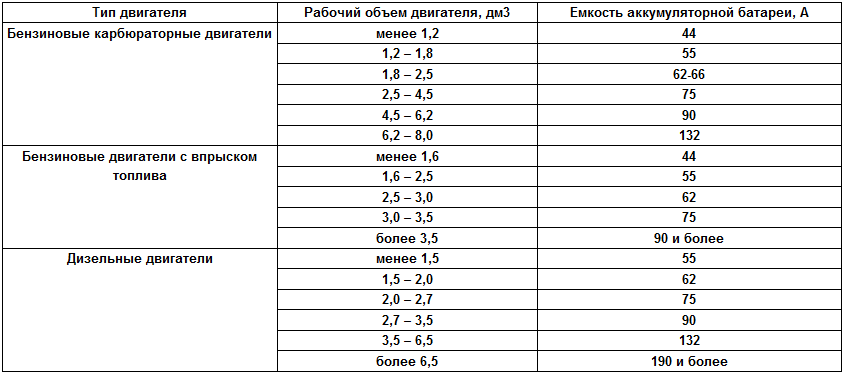

В первую очередь специалисты рекомендуют определить емкость батареи, сделав выбор на основании техданных. Как правило, для отечественных ВАЗ подходит 55 или 60-емкостная батарея. Такая же емкость подходит к большей части бензиновых версий авто.
Что касается дизельных версий, то они требуют аккумулятор с большей емкостью, так как пусковое напряжения для запуска холодного дизельного двигателя обязано быть куда больше. Батареи на 75 или 80 А*ч в данном случае то, что нужно.
Помимо того, что выбор АКБ зависит от типа горючего, еще он зависит от варианта полярности и многого другого. Подробнее об отличиях аккумуляторных батарей можете прочитать ниже в статье (в абзаце про отличия моделей АКБ).
Выбор АКБ по генератору
Важнейший момент, на который следует обратить внимание. Мощность генерирующего устройства напрямую влияет на выбор аккумулятора. Данные надо искать по технической документации автомобиля.
Так, если владелец транспортного средства не является первым хозяином машины, то лучше будет убедиться самому в модели генератора, уточнить данные его мощности.
Емкость АКБ должна быть подобрана под мощность генератора так, чтобы покрывался не только ток зарядки, но и обеспечивалось питание всех потребителей электричества в авто. Другими словами, мощность генератора должна покрывать мощность всех потребителей, вместе взятых, и МЗТ (максимальное напряжение заряда).
На примере будет легче объяснить этот момент. Представим автомобиль ВАЗ, который оснащен генерирующим устройством на 80А. Для его нормального функционирования потребуется нагрузка, не превышающая 76А. Пять процентов снимается, чтобы предотвратить перегрузку приборов. Около двадцати процентов мощности потребляют приборы электрической цепи. Соответственно, для нормального функционирования подойдет аккумулятор 60А*ч.
Вообще, стандартные генерирующие устройства, которые ставят на продукцию серийного типа, способны обеспечивать электрическое питание всех потребителей цепи плюс небольшой запас. Последний крайне важен, так как позволяет выходить сухим из воды в непредвиденных, так сказать чрезвычайных ситуациях.
Как правило, ставить аккумуляторы большой ёмкости возможно теоретически возможно вполне. К примеру, вместо 55-ач батареи установить 72-ач или 75-ач. И все будет нормально, но только при одном непременном условии: проводка цепи автомобиля должна быть в безупречном состоянии, никаких больших потерь на контактах и т.д. На автомобилях с большим или средним пробегом априори появляются слабые зоны, окисление и т.п. Или тот самый непредвиденный момент, когда зимой ночью при сильном снегопаде приходится выезжать. Что происходит в таком случае, можно увидеть на схеме:
| Потребители | Вт | Итог |
|---|---|---|
| габариты и подсветка номеров, приборов и салона | 6х5вт+5х2вт | 40вт |
| фары+противотуманки сзади и спереди | 2х65вт+2х45вт+2х21вт | 250вт |
| вентилятор отопителя на максимальном режиме | 200вт | |
| вентилятор радиатора кратковременно (2-3 минуты) | 250 вт | |
| обогрев заднего стекла | 150вт | |
| бензонасос и система управления двигателя | 70-100 вт | |
| магнитола в среднем режиме громкости | 100 вт |
Итого получается 1000 с лишним вт, что в соответствии с амперами, составляет 70-100 А. Это означает, что генерирующее устройство будет работать в таком случае на износ, особенно при работе радиаторного вентилятора. А если сюда приплюсовать работу усилителя, который многие меломаны устанавливают и потребление галогенок по 100 вт, то впору задуматься о дополнительном генерирующем устройстве.
Безусловно, можно ограничить потребление, регулярно следить за ним, не включать заднюю оптику без крайней надобности, и задействовать отопитель лишь на 2 или 3 скорость, но это уже нюансы.
Внимание. Новичкам автомобилистам полезно внедрить на приборку цифровой вольтметр, который будет подключен к клеммам АКБ. Таким образом, удастся контролировать процесс потребления тока. Если ток начнёт снижаться, то кое-какие приборы надо будет отключить в ручном режиме.
Не стоит забывать о том, что аккумулятор тоже нужен вольтаж. Батарея тоже потребляет ток, и чем больше она отдает при запуске мотора, тем больше потребуется ей вольт для подзарядки. И чем ёмкостнее батарея, тем больше у неё аппетит.
Если вы ярый меломан, то в вашем случае есть резон поменять стандартное генерирующее устройство с параметрами 80 ампер и ниже. Сюда входят вазовские модели авто, где подразумевается именно такой, слабый генератор. Рекомендуется поставить более мощный, 100, 120 или 150 амперный агрегат. Однако в этом случае надо помнить, что большая амперность сказывается на тяге двигателя отрицательно. Приходится платить за комфорт.
Резонно использовать эти расчёты и владельцам иномарок. Рекомендуется вооружиться измерительными клещами и рассчитать, сколько напряжения поступает от генерирующего устройства на аккумулятор, и сколько уходит с нее по другому кабелю.
Энергетический баланс крайне важен для автомобиля. Сегодня лишь единичные владельцы машин целиком понимают всю картину этого баланса, умеют грамотно анализировать и делать выводы.
Из всего написанного выше можно сделать и такой вывод. Чем больше генератор будет выдавать ток, тем сильнее должна быть батарея, но это даст большую нагрузку на двигатель автомобиля.
Что же случится, если неправильно будет подобран аккумулятор к генератору или наоборот? Закипит ли АКБ или нет?
Ген с малой мощностью при больших чем нужно нагрузках, будет постепенно разрушать проводку и собственные детали. Большая мощность потребителей – это всегда большая сопротивляемость генераторного индуктора, возросшая нагрузка по напряжению и т.д.
Нормальный ток в цепи будет до тех пор, пока потребление тока не превышает отдачу генерирующего устройства. Как только наблюдается превышение – возникает просадка генератора и АКБ.
Закипеть батарея может однозначно при превышении напряжения, так как питается напрямую от генератора. Вызывать превышение может общая картина, подразумевающая неправильный выбор тандема ген-аккумулятор, либо порча регулятора напряжения в генерирующем устройстве. С виду неказистая «таблетка» (регулятор) выполняет важные функции.
Следует знать, что виновником порчи аккумулятора в большинстве случаев становится именно генератор. Помимо обеспечения автомобильных потребителей напряжением, генерирующее устройство должно подзаряжать и батарею. Если поступает больше тока на АКБ, то она выходит из строя.
Отличия моделей АКБ
Аккумуляторные батареи, которые можно пробрести сегодня в магазинах, тоже бывают разными. Все они различаются тремя основными характеристиками. Рассмотрим их.
Полярность, которая бывает прямой и обратной. Что это значит? АКБ имеет две клеммы, выхода. Один отвечает за плюс, другой – за минус. Если плюсовая клемма расположена слева от вас, когда вы стоите лицом к передку автомобиля, то это АКБ с прямой полярностью. Если наоборот, то с обратной. Аккумуляторы со стандартным типом крепления универсальны, и ставить их можно также в перевернутом состоянии. Но при жесткой фиксации АКБ в специальных пазах, такая возможность априори отсутствует.
Емкость АКБ прописывается в технической документации, часто клеится на машину. Она указана на специальной бирке под капотом, или данные об этом помещают в мануал.
От емкости будет зависеть, как запускается автомобиль, надежно ли защищены электропотребители от перегрева и поступления большого количества тока. Аккумулятор как раз по емкости подбирается к генерирующему устройству.
Внимание. Чтобы исключить выход генератора и других потребителей напряжения из строя раньше времени, следует подбирать емкость меньшую, чем та, на которую рассчитаны элементы цепи. Но емкость и не должна быть меньше, чем нужно, так как это приведет к укорочению срока ее эксплуатации по причине регулярного перезаряда.
Габариты АКБ – не менее важный критерий подбора. От того, правильно ли подобраны габариты, напрямую зависит место инсталляции. Как правило, на «легковушках» мало места под капотом, для батареи предусмотрено определенное, ограниченное количество места.
Принято различать батареи также по типу их обслуживания, типу их электролита и заряда.
АКБ обслуживаемая
Самым бюджетным считается обслуживаемый аккумулятор. Его производство налажено уже много лет. При какой-либо неисправности можно бывает заменить один из элементов АКБ, например, банку.
Дешево стоят такие батареи по причине короткого срока работы. За два года эксплуатации такие модели теряют половину своей емкости. За такими АКБ приходится регулярно следить, чтобы не выкипел электролит, не снизилась его количество, периодически менять состав зима/лето.
АКБ необслуживаемая
Это уже современный тип аккумулятора, не требующий от автомобилиста лишних забот и ухода. Приобретаются они из расчета на 6 лет, а в некоторых случаях даже более. Их даже не нужно подзаряжать, разве что по необходимости.
Однако такие модели АКБ имеют существенный недостаток. Он касается их стоимости, которая раз в два выше, чем цена на аккумуляторы других типов.
Редко обслуживаемые
Наиболее универсальный вариант батарей. Их еще называют промежуточными, так как они подразумевают облегченный вариант обслуживания. Они требуют лишь следить за уровнем и плотностью электролита.
Минусами таких батарей является необходимость поддержания уровня состава и сравнительно малый срок эксплуатации – 3 года.
Залитые модели
Они представляют собой стандартные аккумуляторы, которые заправляют в заводских условиях. Пользоваться ими следует немедленно. К таким моделям, в основном, относятся обслуживаемые АКБ.
У таких вариантов АКБ много недостатков, в том числе повышенное выделение вредных газов при зарядке, быстрое выкипание электролита от жары, опасность повреждения поверхности, порча при опрокидывании.
Сухой заряд
К аккумуляторам типа «сухой заряд» относятся модели, не заправленные электролитом с завода. Их просто подготавливают к дальнейшей эксплуатации, добавляя в корпус батареи пластины. Они как нужно обрабатываются и проходят сушку.
Чтобы начать эксплуатировать батареи типа «сухой заряд», следует залить для начала электролит. Такой вариант имеет преимущество, выраженное в длительном хранении. 5 лет и более такие АКБ можно использовать.

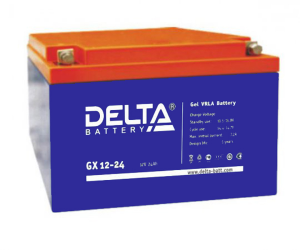

Гелевые АКБ
Как правило, этот вариант применяется на необслуживаемых батареях. Специальный и очень вязкий гель заполняется внутрь емкости. Со временем состав твердеет, но своих свойств не теряет.
Производство гелевых АКБ раньше было неправильно налажено, что приводило к удорожанию производства. Сегодня процесс налажен, модели стали все больше популярны. В частности, снизилась их стоимость, которая вкупе с высокой надежностью и неприхотливостью делает их чуть ли не самыми лучшими на сегодняшний день.
Пара способов определить неисправность АКБ
В первую очередь надо грамотно осмотреть батарею на наличие повреждений физического свойства. Другими словами, если обнаружены дефекты корпуса, то электролит однозначно из емкости вытек.
Если внешний осмотр ничего не дал, удостовериться в рабочем состоянии батареи можно, подключив к клеммам измерительный прибор. С его помощью снимаются показания, которые сравниваются с нормой. При несоответствии замеров делаются соответствующие выводы. К примеру, об утечке электролита свидетельствует меньшее, чем нужно напряжение.

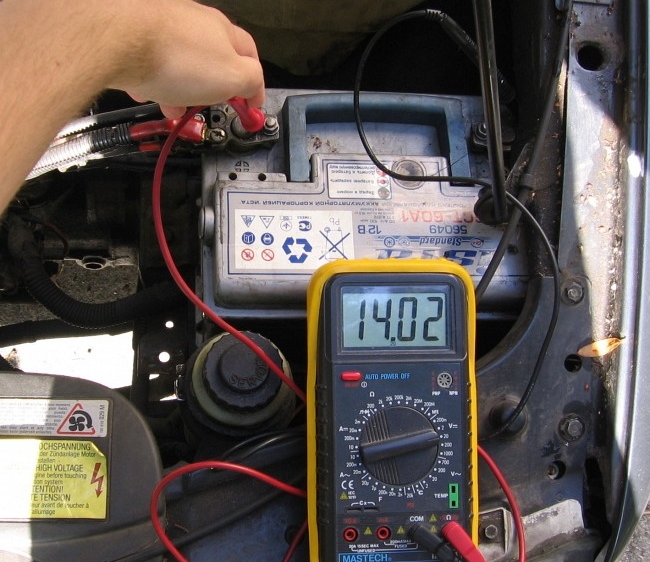

Стандартное напряжение АКБ должно быть в пределах 12,7 вольт. При сниженности снятых показаний, делаются выводы касательно плотности электролита. Нормальная плотность 1,25 г на 1 кубический сантиметр. Чтобы проверить плотность, используется ареометр.
Помимо такой проверки применяется также диагностика рабочего напряжения с помощью НВ (нагрузочная вилка). НВ состоит из комплекта нагрузочных сопротивлений.
НВ замеряется ток на АКБ. Проводится имитирование подключения автомобильной БС. Таким образом, определяют, насколько падает вольтаж по сравнению со стандартным напряжением и измерением мультиметром. Если в батарее имеется замыкание, то вполне возможно, что измерительный прибор не определит его, напряжение будет показываться в норме. Однако пусковой и рабочий вольтаж в этом случае нормально батареей выдаваться не будет. НВ дает возможность определить данный фактор.
Если в вышеописанных случаях аккумулятору требуется однозначно замена, то в этом можно обойтись подзарядкой и другим типом обслуживания. Речь идет о нормальной плотности состава АКБ с одновременной заниженностью напряжения. Такую батарею менять не нужно, достаточно лишь ее подзарядить.
Расшифровка параметров АКБ
| Параметр | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Рабочее напряжение аккумулятора,которое составляет для автомобильных аккумуляторов 12 Вольт | |
| Номинальная емкость | Указывает на емкость аккумулятора при разряде МАЛЫМ (1/20 емкости) током до определенного напряжения,зачастую 10.5-10.8 Вольт! Измеряется в Ампер/часах. | Параметр номинальной емкости значит,что при нагрузке, например, одной лампочкой габарита, она будет светить тем дольше,чем больше емкость аккумулятора! То есть например если 60 А/ч аккумулятор продержится сутки,то 180 А/ч двое. |
| Стартерный или Пусковой ток | Указывает на возможность аккумулятора отдавать сильный ток. Пишется в Амперах. | Это чуть ли не самый важный параметр аккумулятора,так как именно от него зависит заведется-ли ваш автомобиль зимой или нет. Кроме того, он говорит о том, сможет ли ваш аккумулятор провернуть двигатель и с какой силой!Так что чем он больше тем лучше,особенно для дизеля! |
Расшифровка параметров генератора
| Параметры | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Напряжение которое выдает генератор при работе | Автомобильные генераторы (легковушек) выдают напряжение 14 Вольт,что на них и указано. Сделано это для компенсации разряда аккумулятора,так как если его заряжать 12 Вольтами,он не будет набирать полную емкость. |
| Номинальный ток | Максимальный рабочий ток отдачи генератора | Другими словами, это ток всех потребителей генератора (аккумулятор,свет,вентиляторы и т.д и т.п.). Чем он больше тем лучше,на современных авто в основном применяют 120 А генераторы. |
Важно знать, что для генератора с определенным числом ампер вовсе не обязательно подбирать АКБ с числом а*ч больше. Для заряда аккумуляторной батареи, какой бы она ни была разряженной, достаточно 15 ампер. Ток априори будет уменьшать по мере заряда АКБ. И помните: грамотно подобранный аккумулятор прослужит долго и беспроблемно.
Какие вопросы возникают у владельца автомобиля в процессе его эксплуатации по работе генератора? Самые разнообразные. Попробуем обобщить их , по сути .
1. Как лучше подобрать генератор по мощности (току) под конкретное бортовое оборудование (мощная аудиоустановка, компьютерная система, светотехника)?
2. Какова связь между емкостью АКБ и необходимой токовой отдачей генератора?
3. Как проверить составляющие элементы генератора и определить неисправный элемент ? 4. Как проанализировать энергетический баланс на автомобиле ?
И так по порядку:
Стандартные генераторы, устанавливаемые на серийной продукции
14 вольт Х 50 ампер = 700 ватт при КПД=65% (для усилителя это близко к идеалу)
будем иметь полезной мощности около 400 ватт. Конечно, слушать музыку при таком уровне громкости опасно для слуха, но объяснять это бесполезно. Каждый должен наступить на персональные грабли сам! Это оценивают позже, когда на медкомиссии не в состоянии услышать хоть что-то из того, что шепчет «ушник» проверяя слух.
По второму вопросу ответить однозначно невозможно. Для варианта с нормально работающим электрооборудованием и системой зарядки увеличение ёмкости батареи на 15-25% может дать выигрыш в пусковом токе, а может и не дать ничего. Здесь очень важно грамотно подойти к выбору АКБ, можно выбрать батарею даже меньшей ёмкости, но с бО льшим пусковым током. Для полного и исчерпывающего ответа на этот вопрос без решения вопроса о выборе конкретной марки батареи, её технологии и конструкции не обойтись. Вот тут то и оказывается , что мы находимся на распутье: технологий уже несколько, малосурьмянистые, кальций-сурмяные, кальций-кальциевые, с диоксидом кремния, с добавками серебра и т.д. Свойства тоже на выбор, но идеального варианта нет! Выигрывая в одном , жертвуем чем — то другим. Так по дуракоустойчивости впереди оказывается «Зверь» не сочтите за рекламу, но её технология делает её весьма живучей, прощает многие ошибки и недосмотры. Но это не значит , что « Аком» или «Актех» хуже, ничуть не бывало! Кальций/кальциевые батареи имеют лучшие пусковые токи и бОльшие ёмкости, при одинаковых габаритах, но не прощают глубокие разряды, (а особенно хранение в разряженном виде , даже непродолжительное). Реанимация после этого уже не позволит вернуть больше 80-90% исходной ёмкости. Батарея потребляет от генератора максимальный ток в первые минуты после пуска двигателя . Зимой это сглаживается тем, что двигаться с замёрзшими стёклами , на непрогретом двигателе невозможно, и эти 3-10 минут вполне достаточны, чтобы зарядный ток с 30-50 ампер снизился до 5-10 ампер и не отбирал при начале движения значительной мощности, которая необходима для других энергоёмких потребителей.
По третьему вопросу , учитывая нашу ориентацию на ВАЗовские генераторы, можно обобщить, и признать, что они весьма схожи с Бошевскими генераторами 7-10 летней давности и традиционно имеют уже устоявшуюся конструкцию с небольшими вариациями. Из слабых мест можно отметить
, во-первых, непродуманную конструкцию соединения статорной обмотки и диодного моста, некоторые улучшения производителями предприняты, (заменены винты под крестовую отвёртку, на болты под шестигранную головку, позволяющую увеличить момент затяжки ), но это половинчатое решение . Материал изолирующей части имеет недостаточную термостойкость, и подплавляется при работе на предельных режимах. Однажды перегрузил – и в недалёком будущем последует отказ диодного моста. Особенно если хотя бы один конец обмотки будет зажат винтом слабо. Ослабление контакта и перегрев в этом месте нарастает лавинно.
Проверять исправность диодов диодного моста
На радиорынке или в магазине радиодеталей они стОят 3-5 рублей, можно использовать импортные 1N54**, где **может быть от 01 и до 12, что характеризует обратное напряжение в сотнях вольт, нам годятся любые, можно отечественные КД226* где *- буква, тоже годятся с любой буквой. Белый поясок на корпусе это анод или если смотреть по схеме это «палка», а вывод без пояска – «стрелка» или катод. При замене не путать полярность!
Проверить обмотку статора сложнее, на обрыв или замыкание на корпус проверить просто, можно той же переноской на обрыв и замыкание на корпус, но замыкание на корпус лучше проверять с помощью контрольки на 220 вольт 25 ватт, это позволит , гарантировано выявить повреждения изоляции. Но это можно рекомендовать только тем , кто знает электротехнику на практике, а не по учебникам ( в смысле техники безопасности.). А вот межвитковое замыкание выявить сложнее, здесь необходимы приборы, хотя если подать напряжение на щётки и отключить диодный мост, раскрутка ротора с помощью дрели, или другим способом, позволяет оценить , если раскручивается легко, и обмотка не нагревается, то всё ОК! А если создаёт сильное противодействие и сильно тормозит, а часть обмотки сильно греется – то это уже показывает на наличие межвитковых замыканий. В условиях специализированного автосервиса обычно применяются спецтестеры по всем составляющим генераторов. Есть целая линейка таких приборов для : обмотки статора, регуляторов напряжения, ротора, и диодных мостов у разных фирм, например «Транспо». То есть специализированный прибор обеспечивает измерение параметров, защиту от короткого замыкания и возможных ошибок подключения при проверке . Но для проверки в условиях собственного гаража или малого сервиса эти тестовые устройства слишком дороги, и окупятся не скоро.
Проверить обмотку ротора несколько проще, фактически это вращающийся электромагнит, поэтому, просто подав на коллекторные кольца напряжение, можно оценить намагниченность , поднеся стальной предмет к магнитопроводу ротора. Притяжение должно быть сильным. Отсутствие замыкания обмотки ротора на корпус можно оценить той же контролькой, безопаснее 12 вольтовой, а более гарантировано 220 вольтовой контролькой, или проще мегомметром на 250, 500 или 1000 вольт. Мультиметры на диапазоне 20Мом тоже дают возможность оценить качество изоляции. Если сопротивление изоляции больше 500кОм, то можно считать это значение допустимым. Современные способы и материалы позволяют быстро нанести дополнительный слой изоляционного лака аэрозольного распыления, быстро и надёжно. При замене коллекторных колец особенно аккуратно обеспечить подключение выводов обмотки, с надёжным механическим креплением и электрическим контактом. Паять только паяльником достаточной мощности, чтобы обеспечить надёжную пайку. Следует помнить, что ротор вращается со скоростями до 15-18 тысяч оборотов, и центробежные силы могут оторвать провод, если он не закреплён механически надёжно.
Из личного опыта, был случай, когда генератор , нормально работавший на стенде, при раскрутке двигателя до 5-6 тысяч оборотов, начинал выдавать более 18-20 вольт выводя из строя лампы и приводил к кипению электролита . После замены нескольких регуляторов напряжения неисправность не устранялась . При разборке и внимательном осмотре оказалось, что вывод роторной обмотки , из-за неаккуратного ремонта , оказался не закреплённым (обломился пластиковый прилив на каркасе обмотки) . Это вызывало смещение провода на высоких оборотах центробежными силами и замыкание на металл корпуса, это закорачивало вывод регулятора и приводило к перезарядке АКБ и если бы не аккумулятор, который взял на себя функцию ограничения напряжения, то последствия были бы более тяжёлыми. Как ни странно магнитола не вышла из строя, хотя все лампочки подсветки сгорели быстро.
Проверка регулятора напряжения без спецприбора возможна только ориентировочная, для этой цели нужен регулируемый блок питания 3-16 вольт, на ток 3-5 ампер, контролька и цифровой мультиметр в режиме измерения напряжения. Подключаем контрольку, или переноску к щёткам РН , вывод минуса (массы) на минус источника, плюс источника на вывод плюса РН. Вольтметром контролируем напряжение источника, начинаем увеличивать напряжение, в какой-то момент лампа должна погаснуть, это и будет напряжение регулятора ( Set Point) , уменьшаем напряжение и засекаем его величину в момент, когда лампа загорится. Точность измерения приблизительная, поскольку в реальной схеме включения напряжение пульсирующее, обмотка имеет довольно значительную индуктивность, и температура регулятора отличается от реальной. Но точность этого способа вполне достаточна и практически 14,2 вольта полученные, при этом способе проверки дают уверенность, что РН рабочий и имеет нормальный порог. Для выносных регуляторов проверка может производиться аналогично, только необходимо знать, как включен ротор. Поэтому контролька подключаемая вместо ротора должна подключаться или на массу (минус) или на плюс. Если лампа не гаснет даже при 16 вольтах, значит регулятор неисправен, – регулирующий силовой транзистор пробит. Если она не загорается вообще – то, скорее всего выходной транзистор в обрыве, т.е. переход разрушен.
Итого набирается от 1 50 ватт и до 2400 ватт (без усилителя)
Поэтому и нужно учитывать реальное потребление, ведь генератор при перегрузке по току , начинает перегреваться и снижать напряжение, при этом аккумулятор не получает необходимой зарядки, со всеми вытекающими последствиями. И если этот баланс сохраняется ежедневно и потребление превышает восполнение, то необходимо либо подзаряжать батарею, либо в один «прекрасный» день завести машину не удастся. Если на машине установлена мощная аудиосистема, активно и постоянно используемая, то есть резон задуматься об установке более мощного генератора.
Как подобрать аккумулятор по генератору автомобиля
Чтобы автомобиль работал исправно, следует правильно выбрать АКБ. Амперная нагрузка для батареи крайне важна, так как основной целью аккумулятора является запуск мотора на холодную. Зная, как подобрать аккумулятор по генератору, можно избежать многих ошибок.
Выбор аккумулятора
Примечательно, что различные автомодели требуют разной нагрузки. Некоторые машины оснащены двигателем с 4 цилиндрами, другие – с 6, 8 и т.д. Разным может быть количество поршней, амплитуда вращения стартера, температура и многое другое. Получается, что выбор АКБ напрямую зависит от технических характеристик определенного автомобиля.
В первую очередь специалисты рекомендуют определить емкость батареи, сделав выбор на основании техданных. Как правило, для отечественных ВАЗ подходит 55 или 60-емкостная батарея. Такая же емкость подходит к большей части бензиновых версий авто.
Что касается дизельных версий, то они требуют аккумулятор с большей емкостью, так как пусковое напряжения для запуска холодного дизельного двигателя обязано быть куда больше. Батареи на 75 или 80 А*ч в данном случае то, что нужно.
Помимо того, что выбор АКБ зависит от типа горючего, еще он зависит от варианта полярности и многого другого. Подробнее об отличиях аккумуляторных батарей можете прочитать ниже в статье (в абзаце про отличия моделей АКБ).
Выбор АКБ по генератору
Важнейший момент, на который следует обратить внимание. Мощность генерирующего устройства напрямую влияет на выбор аккумулятора. Данные надо искать по технической документации автомобиля.
Так, если владелец транспортного средства не является первым хозяином машины, то лучше будет убедиться самому в модели генератора, уточнить данные его мощности.
Емкость АКБ должна быть подобрана под мощность генератора так, чтобы покрывался не только ток зарядки, но и обеспечивалось питание всех потребителей электричества в авто. Другими словами, мощность генератора должна покрывать мощность всех потребителей, вместе взятых, и МЗТ (максимальное напряжение заряда).
На примере будет легче объяснить этот момент. Представим автомобиль ВАЗ, который оснащен генерирующим устройством на 80А. Для его нормального функционирования потребуется нагрузка, не превышающая 76А. Пять процентов снимается, чтобы предотвратить перегрузку приборов. Около двадцати процентов мощности потребляют приборы электрической цепи. Соответственно, для нормального функционирования подойдет аккумулятор 60А*ч.
Вообще, стандартные генерирующие устройства, которые ставят на продукцию серийного типа, способны обеспечивать электрическое питание всех потребителей цепи плюс небольшой запас. Последний крайне важен, так как позволяет выходить сухим из воды в непредвиденных, так сказать чрезвычайных ситуациях.
Как правило, ставить аккумуляторы большой ёмкости возможно теоретически возможно вполне. К примеру, вместо 55-ач батареи установить 72-ач или 75-ач. И все будет нормально, но только при одном непременном условии: проводка цепи автомобиля должна быть в безупречном состоянии, никаких больших потерь на контактах и т.д. На автомобилях с большим или средним пробегом априори появляются слабые зоны, окисление и т.п. Или тот самый непредвиденный момент, когда зимой ночью при сильном снегопаде приходится выезжать. Что происходит в таком случае, можно увидеть на схеме:
| Потребители | Вт | Итог |
|---|---|---|
| габариты и подсветка номеров, приборов и салона | 6х5вт+5х2вт | 40вт |
| фары+противотуманки сзади и спереди | 2х65вт+2х45вт+2х21вт | 250вт |
| вентилятор отопителя на максимальном режиме | 200вт | |
| вентилятор радиатора кратковременно (2-3 минуты) | 250 вт | |
| обогрев заднего стекла | 150вт | |
| бензонасос и система управления двигателя | 70-100 вт | |
| магнитола в среднем режиме громкости | 100 вт |
Итого получается 1000 с лишним вт, что в соответствии с амперами, составляет 70-100 А. Это означает, что генерирующее устройство будет работать в таком случае на износ, особенно при работе радиаторного вентилятора. А если сюда приплюсовать работу усилителя, который многие меломаны устанавливают и потребление галогенок по 100 вт, то впору задуматься о дополнительном генерирующем устройстве.
Безусловно, можно ограничить потребление, регулярно следить за ним, не включать заднюю оптику без крайней надобности, и задействовать отопитель лишь на 2 или 3 скорость, но это уже нюансы.
Внимание. Новичкам автомобилистам полезно внедрить на приборку цифровой вольтметр, который будет подключен к клеммам АКБ. Таким образом, удастся контролировать процесс потребления тока. Если ток начнёт снижаться, то кое-какие приборы надо будет отключить в ручном режиме.
Не стоит забывать о том, что аккумулятор тоже нужен вольтаж. Батарея тоже потребляет ток, и чем больше она отдает при запуске мотора, тем больше потребуется ей вольт для подзарядки. И чем ёмкостнее батарея, тем больше у неё аппетит.
Если вы ярый меломан, то в вашем случае есть резон поменять стандартное генерирующее устройство с параметрами 80 ампер и ниже. Сюда входят вазовские модели авто, где подразумевается именно такой, слабый генератор. Рекомендуется поставить более мощный, 100, 120 или 150 амперный агрегат. Однако в этом случае надо помнить, что большая амперность сказывается на тяге двигателя отрицательно. Приходится платить за комфорт.
Резонно использовать эти расчёты и владельцам иномарок. Рекомендуется вооружиться измерительными клещами и рассчитать, сколько напряжения поступает от генерирующего устройства на аккумулятор, и сколько уходит с нее по другому кабелю.
Энергетический баланс крайне важен для автомобиля. Сегодня лишь единичные владельцы машин целиком понимают всю картину этого баланса, умеют грамотно анализировать и делать выводы.
Из всего написанного выше можно сделать и такой вывод. Чем больше генератор будет выдавать ток, тем сильнее должна быть батарея, но это даст большую нагрузку на двигатель автомобиля.
Что же случится, если неправильно будет подобран аккумулятор к генератору или наоборот? Закипит ли АКБ или нет?
Ген с малой мощностью при больших чем нужно нагрузках, будет постепенно разрушать проводку и собственные детали. Большая мощность потребителей – это всегда большая сопротивляемость генераторного индуктора, возросшая нагрузка по напряжению и т.д.
Нормальный ток в цепи будет до тех пор, пока потребление тока не превышает отдачу генерирующего устройства. Как только наблюдается превышение – возникает просадка генератора и АКБ.
Закипеть батарея может однозначно при превышении напряжения, так как питается напрямую от генератора. Вызывать превышение может общая картина, подразумевающая неправильный выбор тандема ген-аккумулятор, либо порча регулятора напряжения в генерирующем устройстве. С виду неказистая «таблетка» (регулятор) выполняет важные функции.
Следует знать, что виновником порчи аккумулятора в большинстве случаев становится именно генератор. Помимо обеспечения автомобильных потребителей напряжением, генерирующее устройство должно подзаряжать и батарею. Если поступает больше тока на АКБ, то она выходит из строя.
Отличия моделей АКБ
Аккумуляторные батареи, которые можно пробрести сегодня в магазинах, тоже бывают разными. Все они различаются тремя основными характеристиками. Рассмотрим их.
Полярность, которая бывает прямой и обратной. Что это значит? АКБ имеет две клеммы, выхода. Один отвечает за плюс, другой – за минус. Если плюсовая клемма расположена слева от вас, когда вы стоите лицом к передку автомобиля, то это АКБ с прямой полярностью. Если наоборот, то с обратной. Аккумуляторы со стандартным типом крепления универсальны, и ставить их можно также в перевернутом состоянии. Но при жесткой фиксации АКБ в специальных пазах, такая возможность априори отсутствует.
Емкость АКБ прописывается в технической документации, часто клеится на машину. Она указана на специальной бирке под капотом, или данные об этом помещают в мануал.
От емкости будет зависеть, как запускается автомобиль, надежно ли защищены электропотребители от перегрева и поступления большого количества тока. Аккумулятор как раз по емкости подбирается к генерирующему устройству.
Внимание. Чтобы исключить выход генератора и других потребителей напряжения из строя раньше времени, следует подбирать емкость меньшую, чем та, на которую рассчитаны элементы цепи. Но емкость и не должна быть меньше, чем нужно, так как это приведет к укорочению срока ее эксплуатации по причине регулярного перезаряда.
Габариты АКБ – не менее важный критерий подбора. От того, правильно ли подобраны габариты, напрямую зависит место инсталляции. Как правило, на «легковушках» мало места под капотом, для батареи предусмотрено определенное, ограниченное количество места.
Принято различать батареи также по типу их обслуживания, типу их электролита и заряда.
АКБ обслуживаемая
Самым бюджетным считается обслуживаемый аккумулятор. Его производство налажено уже много лет. При какой-либо неисправности можно бывает заменить один из элементов АКБ, например, банку.
Дешево стоят такие батареи по причине короткого срока работы. За два года эксплуатации такие модели теряют половину своей емкости. За такими АКБ приходится регулярно следить, чтобы не выкипел электролит, не снизилась его количество, периодически менять состав зима/лето.
АКБ необслуживаемая
Это уже современный тип аккумулятора, не требующий от автомобилиста лишних забот и ухода. Приобретаются они из расчета на 6 лет, а в некоторых случаях даже более. Их даже не нужно подзаряжать, разве что по необходимости.
Однако такие модели АКБ имеют существенный недостаток. Он касается их стоимости, которая раз в два выше, чем цена на аккумуляторы других типов.
Редко обслуживаемые
Наиболее универсальный вариант батарей. Их еще называют промежуточными, так как они подразумевают облегченный вариант обслуживания. Они требуют лишь следить за уровнем и плотностью электролита.
Минусами таких батарей является необходимость поддержания уровня состава и сравнительно малый срок эксплуатации – 3 года.
Залитые модели
Они представляют собой стандартные аккумуляторы, которые заправляют в заводских условиях. Пользоваться ими следует немедленно. К таким моделям, в основном, относятся обслуживаемые АКБ.
У таких вариантов АКБ много недостатков, в том числе повышенное выделение вредных газов при зарядке, быстрое выкипание электролита от жары, опасность повреждения поверхности, порча при опрокидывании.
Сухой заряд
К аккумуляторам типа «сухой заряд» относятся модели, не заправленные электролитом с завода. Их просто подготавливают к дальнейшей эксплуатации, добавляя в корпус батареи пластины. Они как нужно обрабатываются и проходят сушку.
Чтобы начать эксплуатировать батареи типа «сухой заряд», следует залить для начала электролит. Такой вариант имеет преимущество, выраженное в длительном хранении. 5 лет и более такие АКБ можно использовать.
Гелевые АКБ
Как правило, этот вариант применяется на необслуживаемых батареях. Специальный и очень вязкий гель заполняется внутрь емкости. Со временем состав твердеет, но своих свойств не теряет.
Производство гелевых АКБ раньше было неправильно налажено, что приводило к удорожанию производства. Сегодня процесс налажен, модели стали все больше популярны. В частности, снизилась их стоимость, которая вкупе с высокой надежностью и неприхотливостью делает их чуть ли не самыми лучшими на сегодняшний день.
Пара способов определить неисправность АКБ
В первую очередь надо грамотно осмотреть батарею на наличие повреждений физического свойства. Другими словами, если обнаружены дефекты корпуса, то электролит однозначно из емкости вытек.
Если внешний осмотр ничего не дал, удостовериться в рабочем состоянии батареи можно, подключив к клеммам измерительный прибор. С его помощью снимаются показания, которые сравниваются с нормой. При несоответствии замеров делаются соответствующие выводы. К примеру, об утечке электролита свидетельствует меньшее, чем нужно напряжение.
Стандартное напряжение АКБ должно быть в пределах 12,7 вольт. При сниженности снятых показаний, делаются выводы касательно плотности электролита. Нормальная плотность 1,25 г на 1 кубический сантиметр. Чтобы проверить плотность, используется ареометр.
Помимо такой проверки применяется также диагностика рабочего напряжения с помощью НВ (нагрузочная вилка). НВ состоит из комплекта нагрузочных сопротивлений.
НВ замеряется ток на АКБ. Проводится имитирование подключения автомобильной БС. Таким образом, определяют, насколько падает вольтаж по сравнению со стандартным напряжением и измерением мультиметром. Если в батарее имеется замыкание, то вполне возможно, что измерительный прибор не определит его, напряжение будет показываться в норме. Однако пусковой и рабочий вольтаж в этом случае нормально батареей выдаваться не будет. НВ дает возможность определить данный фактор.
Если в вышеописанных случаях аккумулятору требуется однозначно замена, то в этом можно обойтись подзарядкой и другим типом обслуживания. Речь идет о нормальной плотности состава АКБ с одновременной заниженностью напряжения. Такую батарею менять не нужно, достаточно лишь ее подзарядить.
Расшифровка параметров АКБ
| Параметр | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Рабочее напряжение аккумулятора,которое составляет для автомобильных аккумуляторов 12 Вольт | |
| Номинальная емкость | Указывает на емкость аккумулятора при разряде МАЛЫМ (1/20 емкости) током до определенного напряжения,зачастую 10.5-10.8 Вольт! Измеряется в Ампер/часах. | Параметр номинальной емкости значит,что при нагрузке, например, одной лампочкой габарита, она будет светить тем дольше,чем больше емкость аккумулятора! То есть например если 60 А/ч аккумулятор продержится сутки,то 180 А/ч двое. |
| Стартерный или Пусковой ток | Указывает на возможность аккумулятора отдавать сильный ток. Пишется в Амперах. | Это чуть ли не самый важный параметр аккумулятора,так как именно от него зависит заведется-ли ваш автомобиль зимой или нет. Кроме того, он говорит о том, сможет ли ваш аккумулятор провернуть двигатель и с какой силой!Так что чем он больше тем лучше,особенно для дизеля! |
Расшифровка параметров генератора
| Параметры | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Напряжение которое выдает генератор при работе | Автомобильные генераторы (легковушек) выдают напряжение 14 Вольт,что на них и указано. Сделано это для компенсации разряда аккумулятора,так как если его заряжать 12 Вольтами,он не будет набирать полную емкость. |
| Номинальный ток | Максимальный рабочий ток отдачи генератора | Другими словами, это ток всех потребителей генератора (аккумулятор,свет,вентиляторы и т.д и т.п.). Чем он больше тем лучше,на современных авто в основном применяют 120 А генераторы. |
Важно знать, что для генератора с определенным числом ампер вовсе не обязательно подбирать АКБ с числом а*ч больше. Для заряда аккумуляторной батареи, какой бы она ни была разряженной, достаточно 15 ампер. Ток априори будет уменьшать по мере заряда АКБ. И помните: грамотно подобранный аккумулятор прослужит долго и беспроблемно.
Генератор 120а какой нужен аккумулятор
Покупая аккумулятор для своей машины, водители часто не учитывают взаимную зависимость батареи и генератора. Однако, эта связка крайне важна для нормальной работы всех систем автомобиля – от электрической проводки до двигателя. Поэтому при покупке АКБ нужно учитывать характеристики генерирующего устройства. Как именно – рассказываем в этой статье.
Как связаны АКБ и генератор?
Для начала нужно разобраться с терминами:
- Аккумуляторная батарея – источник постоянного тока, необходимый для заведения двигателя и дополнительного питания электросистем;
- Электрогенератор – преобразователь энергии вращения коленвала в переменный ток для питания электросистем и заряда аккумуляторной батареи.
Если сильно упростить, то АКБ питает машину электричеством до и во время старта, а генератор – во время поездки или стоянки с включенным двигателем. Заодно генерирующая установка подпитывает аккумулятор, обеспечивая определенный запас электричества на непредвиденный случай. https://akb-varyag.ru/product-category/akkumulyatornye-batarei/
Подбор АКБ под мощность генератора
Для электрогенератора аккумуляторная батарея является одним из потребителей электроэнергии, как и другие приборы машины. Поэтому выбирать АКБ нужно так, чтобы выдаваемая генерирующей установкой мощность покрывала потребности всего электрооборудования и максимальный ток зарядки.
Например, рассчитаем оптимальную емкость батареи для автомобиля ВАЗ с генератором на 80А:
- Примерно 20% мощности уйдет на питание всех электроприборов машины;
- Еще 5% — резервные, они снимаются, чтобы не перегружать приборы автомобиля;
Итого, для нормальной работы всех систем машины можно поставить аккумулятор емкостью 60А*ч.
На серийных автомобилях генераторы устанавливаются с небольшим (10-15%) запасом мощности. В экстренной ситуации это обеспечит дополнительную энергию – например, чтобы запитать аккумулятор и завести машину в холодную погоду.
Поставить АКБ такой емкостью, чтобы мощности электрогенератора хватило «впритык» тоже можно, но только при одном условии – электросистема автомобиля должна быть в идеальном состоянии. Но в машинах с пробегом всегда присутствует окисление контактов, нарушение изоляции проводки, которые приводят к потере тока. Именно для ее компенсации и необходим небольшой запас мощности.
Также нужно учитывать пиковые нагрузки, возникающие, например, при попытке выехать из снежного заноса. В такие моменты генератор начинает работать на износ, и дополнительная нагрузка в виде слишком «аппетитной» аккумуляторной батареи не пойдет ему на пользу. https://akb-varyag.ru/product-category/akkumulyatornye-batarei/tesla/
Верно и обратное – чем мощнее генераторная установка, тем более емкостная потребуется АКБ. Если поставить слишком слабую батарею, большая часть тока от генератора будет уходить на электроприборы. А это может вызвать их повреждение, особенно чувствительное аппаратуры вроде акустических систем или бортового компьютера.
Как высчитать оптимальную емкость АКБ?
Определить подходящую емкость батареи можно по мощности электрогенератора, указанной в спецификации автомобиля – она всегда выдается продавцом при покупке. Если машина была куплена с рук, и у ее бывшего хозяина потерялись нужные документы, можно замерить ток от генераторной установки с помощью амперметра или вольтметра. В расчетах учитывайте следующие параметры:
- общую нагрузку, создаваемую всеми электроприборами автомобиля;
- пусковой ток, необходимый для запуска в холодную погоду;
- количество энергии, потребляемое автомобилем в пиковые нагрузки – при выезде из снежного завала или грязи, включении печки и т. д.
Нужно продумать все возможные ситуации, которые могут случиться с автомобилем, учитывая климат в вашей местности, ваш стиль вождения, возраст машины и т. д. Только точный расчет поможет подобрать АКБ, которая достойно прослужит весь расчетный срок.
Генератор 120 ампер какой нужен аккумулятор
Данная статья будет по сути началам статей об автозвуке.
Для примера будет использоваться машина ваз 2114.
В интернете, да и в обыденной жизни бытует мнение, что нельзя ставить акб большей ёмкости, т.к. батарея будет не полностью заряжаться. И связывают цифры на акб и генераторе.
Надеюсь теперь амперы от а/ч вы отличаете.
Напряжение в сети полностью исправленного авто колеблется от 13,6 до 14,2, в зависимости, какие потребители включены.
ВНИМАНИЕ! тонкости для настоящих мужиков! Реле регулятор управляет током обмотки возбуждения генератора, а управляя возбуждением он регулирует выходное напряжение, которое поступает на двухполупериодный выпрямитель (подкова это, диодный мост) с обмоток статора. Ну выпрямитель свои дела сделал и на выходе генератора в итоге мы получаем постоянное напряжение. Которое идёт к потребителям, в том числе к акб.
Ещё момент! Вы заводили машину и на 60 и на 80 акб, допустим, емкость у обоих упала на 5 а/ч. Дак вот время зарядки этих 5 а/ч будет одинаковое, что на 60, что на 80.
Ну вот как то так…
Если вы всё таки решили поставить мощнее акб, для ваз 2114 выбирайте не более 80 а/ч. Зимой будет хорошо заводится машинка, тем более если у вас установлен редукторный стартер.
Самое главное: Правильно обслуживайте АКБ!
С генератором и ёмкостью акб разобрались наконец-то. Фуф…
Ещё есть одно заблуждение: нагрузка на проводку повышается. Ну это совсем ребят бред. Подключаем лампочку к 60 акб, и допустим ест она 1 ампер, НА 80 АКБ ОНА БУДЕТ ЕСТЬ ТОЖЕ 1 АМПЕР! Ток по проводам одинаковый потечёт. Единственное если случится КЗ, провода быстрее пыхнут, но на это есть предохранители…
НУ и всё собственно, что я хотел сказать, если что-то забыл, то потом дополню.
Чтобы автомобиль работал исправно, следует правильно выбрать АКБ. Амперная нагрузка для батареи крайне важна, так как основной целью аккумулятора является запуск мотора на холодную. Зная, как подобрать аккумулятор по генератору, можно избежать многих ошибок.
Выбор аккумулятора
Примечательно, что различные автомодели требуют разной нагрузки. Некоторые машины оснащены двигателем с 4 цилиндрами, другие – с 6, 8 и т.д. Разным может быть количество поршней, амплитуда вращения стартера, температура и многое другое. Получается, что выбор АКБ напрямую зависит от технических характеристик определенного автомобиля.
В первую очередь специалисты рекомендуют определить емкость батареи, сделав выбор на основании техданных. Как правило, для отечественных ВАЗ подходит 55 или 60-емкостная батарея. Такая же емкость подходит к большей части бензиновых версий авто.
Что касается дизельных версий, то они требуют аккумулятор с большей емкостью, так как пусковое напряжения для запуска холодного дизельного двигателя обязано быть куда больше. Батареи на 75 или 80 А*ч в данном случае то, что нужно.
Помимо того, что выбор АКБ зависит от типа горючего, еще он зависит от варианта полярности и многого другого. Подробнее об отличиях аккумуляторных батарей можете прочитать ниже в статье (в абзаце про отличия моделей АКБ).
Выбор АКБ по генератору
Важнейший момент, на который следует обратить внимание. Мощность генерирующего устройства напрямую влияет на выбор аккумулятора. Данные надо искать по технической документации автомобиля.
Так, если владелец транспортного средства не является первым хозяином машины, то лучше будет убедиться самому в модели генератора, уточнить данные его мощности.
Емкость АКБ должна быть подобрана под мощность генератора так, чтобы покрывался не только ток зарядки, но и обеспечивалось питание всех потребителей электричества в авто. Другими словами, мощность генератора должна покрывать мощность всех потребителей, вместе взятых, и МЗТ (максимальное напряжение заряда).
На примере будет легче объяснить этот момент. Представим автомобиль ВАЗ, который оснащен генерирующим устройством на 80А. Для его нормального функционирования потребуется нагрузка, не превышающая 76А. Пять процентов снимается, чтобы предотвратить перегрузку приборов. Около двадцати процентов мощности потребляют приборы электрической цепи. Соответственно, для нормального функционирования подойдет аккумулятор 60А*ч.
Вообще, стандартные генерирующие устройства, которые ставят на продукцию серийного типа, способны обеспечивать электрическое питание всех потребителей цепи плюс небольшой запас. Последний крайне важен, так как позволяет выходить сухим из воды в непредвиденных, так сказать чрезвычайных ситуациях.
Как правило, ставить аккумуляторы большой ёмкости возможно теоретически возможно вполне. К примеру, вместо 55-ач батареи установить 72-ач или 75-ач. И все будет нормально, но только при одном непременном условии: проводка цепи автомобиля должна быть в безупречном состоянии, никаких больших потерь на контактах и т.д. На автомобилях с большим или средним пробегом априори появляются слабые зоны, окисление и т.п. Или тот самый непредвиденный момент, когда зимой ночью при сильном снегопаде приходится выезжать. Что происходит в таком случае, можно увидеть на схеме:
| Потребители | Вт | Итог |
|---|---|---|
| габариты и подсветка номеров, приборов и салона | 6х5вт+5х2вт | 40вт |
| фары+противотуманки сзади и спереди | 2х65вт+2х45вт+2х21вт | 250вт |
| вентилятор отопителя на максимальном режиме | 200вт | |
| вентилятор радиатора кратковременно (2-3 минуты) | 250 вт | |
| обогрев заднего стекла | 150вт | |
| бензонасос и система управления двигателя | 70-100 вт | |
| магнитола в среднем режиме громкости | 100 вт |
Итого получается 1000 с лишним вт, что в соответствии с амперами, составляет 70-100 А. Это означает, что генерирующее устройство будет работать в таком случае на износ, особенно при работе радиаторного вентилятора. А если сюда приплюсовать работу усилителя, который многие меломаны устанавливают и потребление галогенок по 100 вт, то впору задуматься о дополнительном генерирующем устройстве.
Безусловно, можно ограничить потребление, регулярно следить за ним, не включать заднюю оптику без крайней надобности, и задействовать отопитель лишь на 2 или 3 скорость, но это уже нюансы.
Внимание. Новичкам автомобилистам полезно внедрить на приборку цифровой вольтметр, который будет подключен к клеммам АКБ. Таким образом, удастся контролировать процесс потребления тока. Если ток начнёт снижаться, то кое-какие приборы надо будет отключить в ручном режиме.
Не стоит забывать о том, что аккумулятор тоже нужен вольтаж. Батарея тоже потребляет ток, и чем больше она отдает при запуске мотора, тем больше потребуется ей вольт для подзарядки. И чем ёмкостнее батарея, тем больше у неё аппетит.
Если вы ярый меломан, то в вашем случае есть резон поменять стандартное генерирующее устройство с параметрами 80 ампер и ниже. Сюда входят вазовские модели авто, где подразумевается именно такой, слабый генератор. Рекомендуется поставить более мощный, 100, 120 или 150 амперный агрегат. Однако в этом случае надо помнить, что большая амперность сказывается на тяге двигателя отрицательно. Приходится платить за комфорт.
Резонно использовать эти расчёты и владельцам иномарок. Рекомендуется вооружиться измерительными клещами и рассчитать, сколько напряжения поступает от генерирующего устройства на аккумулятор, и сколько уходит с нее по другому кабелю.
Энергетический баланс крайне важен для автомобиля. Сегодня лишь единичные владельцы машин целиком понимают всю картину этого баланса, умеют грамотно анализировать и делать выводы.
Из всего написанного выше можно сделать и такой вывод. Чем больше генератор будет выдавать ток, тем сильнее должна быть батарея, но это даст большую нагрузку на двигатель автомобиля.
Что же случится, если неправильно будет подобран аккумулятор к генератору или наоборот? Закипит ли АКБ или нет?
Ген с малой мощностью при больших чем нужно нагрузках, будет постепенно разрушать проводку и собственные детали. Большая мощность потребителей – это всегда большая сопротивляемость генераторного индуктора, возросшая нагрузка по напряжению и т.д.
Нормальный ток в цепи будет до тех пор, пока потребление тока не превышает отдачу генерирующего устройства. Как только наблюдается превышение – возникает просадка генератора и АКБ.
Закипеть батарея может однозначно при превышении напряжения, так как питается напрямую от генератора. Вызывать превышение может общая картина, подразумевающая неправильный выбор тандема ген-аккумулятор, либо порча регулятора напряжения в генерирующем устройстве. С виду неказистая «таблетка» (регулятор) выполняет важные функции.
Следует знать, что виновником порчи аккумулятора в большинстве случаев становится именно генератор. Помимо обеспечения автомобильных потребителей напряжением, генерирующее устройство должно подзаряжать и батарею. Если поступает больше тока на АКБ, то она выходит из строя.
Отличия моделей АКБ
Аккумуляторные батареи, которые можно пробрести сегодня в магазинах, тоже бывают разными. Все они различаются тремя основными характеристиками. Рассмотрим их.
Полярность, которая бывает прямой и обратной. Что это значит? АКБ имеет две клеммы, выхода. Один отвечает за плюс, другой – за минус. Если плюсовая клемма расположена слева от вас, когда вы стоите лицом к передку автомобиля, то это АКБ с прямой полярностью. Если наоборот, то с обратной. Аккумуляторы со стандартным типом крепления универсальны, и ставить их можно также в перевернутом состоянии. Но при жесткой фиксации АКБ в специальных пазах, такая возможность априори отсутствует.
Емкость АКБ прописывается в технической документации, часто клеится на машину. Она указана на специальной бирке под капотом, или данные об этом помещают в мануал.
От емкости будет зависеть, как запускается автомобиль, надежно ли защищены электропотребители от перегрева и поступления большого количества тока. Аккумулятор как раз по емкости подбирается к генерирующему устройству.
Внимание. Чтобы исключить выход генератора и других потребителей напряжения из строя раньше времени, следует подбирать емкость меньшую, чем та, на которую рассчитаны элементы цепи. Но емкость и не должна быть меньше, чем нужно, так как это приведет к укорочению срока ее эксплуатации по причине регулярного перезаряда.
Габариты АКБ – не менее важный критерий подбора. От того, правильно ли подобраны габариты, напрямую зависит место инсталляции. Как правило, на «легковушках» мало места под капотом, для батареи предусмотрено определенное, ограниченное количество места.
Принято различать батареи также по типу их обслуживания, типу их электролита и заряда.
АКБ обслуживаемая
Самым бюджетным считается обслуживаемый аккумулятор. Его производство налажено уже много лет. При какой-либо неисправности можно бывает заменить один из элементов АКБ, например, банку.
Дешево стоят такие батареи по причине короткого срока работы. За два года эксплуатации такие модели теряют половину своей емкости. За такими АКБ приходится регулярно следить, чтобы не выкипел электролит, не снизилась его количество, периодически менять состав зима/лето.
АКБ необслуживаемая
Это уже современный тип аккумулятора, не требующий от автомобилиста лишних забот и ухода. Приобретаются они из расчета на 6 лет, а в некоторых случаях даже более. Их даже не нужно подзаряжать, разве что по необходимости.
Однако такие модели АКБ имеют существенный недостаток. Он касается их стоимости, которая раз в два выше, чем цена на аккумуляторы других типов.
Редко обслуживаемые
Наиболее универсальный вариант батарей. Их еще называют промежуточными, так как они подразумевают облегченный вариант обслуживания. Они требуют лишь следить за уровнем и плотностью электролита.
Минусами таких батарей является необходимость поддержания уровня состава и сравнительно малый срок эксплуатации – 3 года.
Залитые модели
Они представляют собой стандартные аккумуляторы, которые заправляют в заводских условиях. Пользоваться ими следует немедленно. К таким моделям, в основном, относятся обслуживаемые АКБ.
У таких вариантов АКБ много недостатков, в том числе повышенное выделение вредных газов при зарядке, быстрое выкипание электролита от жары, опасность повреждения поверхности, порча при опрокидывании.
Сухой заряд
К аккумуляторам типа «сухой заряд» относятся модели, не заправленные электролитом с завода. Их просто подготавливают к дальнейшей эксплуатации, добавляя в корпус батареи пластины. Они как нужно обрабатываются и проходят сушку.
Чтобы начать эксплуатировать батареи типа «сухой заряд», следует залить для начала электролит. Такой вариант имеет преимущество, выраженное в длительном хранении. 5 лет и более такие АКБ можно использовать.
Гелевые АКБ
Как правило, этот вариант применяется на необслуживаемых батареях. Специальный и очень вязкий гель заполняется внутрь емкости. Со временем состав твердеет, но своих свойств не теряет.
Производство гелевых АКБ раньше было неправильно налажено, что приводило к удорожанию производства. Сегодня процесс налажен, модели стали все больше популярны. В частности, снизилась их стоимость, которая вкупе с высокой надежностью и неприхотливостью делает их чуть ли не самыми лучшими на сегодняшний день.
Пара способов определить неисправность АКБ
В первую очередь надо грамотно осмотреть батарею на наличие повреждений физического свойства. Другими словами, если обнаружены дефекты корпуса, то электролит однозначно из емкости вытек.
Если внешний осмотр ничего не дал, удостовериться в рабочем состоянии батареи можно, подключив к клеммам измерительный прибор. С его помощью снимаются показания, которые сравниваются с нормой. При несоответствии замеров делаются соответствующие выводы. К примеру, об утечке электролита свидетельствует меньшее, чем нужно напряжение.
Стандартное напряжение АКБ должно быть в пределах 12,7 вольт. При сниженности снятых показаний, делаются выводы касательно плотности электролита. Нормальная плотность 1,25 г на 1 кубический сантиметр. Чтобы проверить плотность, используется ареометр.
Помимо такой проверки применяется также диагностика рабочего напряжения с помощью НВ (нагрузочная вилка). НВ состоит из комплекта нагрузочных сопротивлений.
НВ замеряется ток на АКБ. Проводится имитирование подключения автомобильной БС. Таким образом, определяют, насколько падает вольтаж по сравнению со стандартным напряжением и измерением мультиметром. Если в батарее имеется замыкание, то вполне возможно, что измерительный прибор не определит его, напряжение будет показываться в норме. Однако пусковой и рабочий вольтаж в этом случае нормально батареей выдаваться не будет. НВ дает возможность определить данный фактор.
Если в вышеописанных случаях аккумулятору требуется однозначно замена, то в этом можно обойтись подзарядкой и другим типом обслуживания. Речь идет о нормальной плотности состава АКБ с одновременной заниженностью напряжения. Такую батарею менять не нужно, достаточно лишь ее подзарядить.
Расшифровка параметров АКБ
| Параметр | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Рабочее напряжение аккумулятора,которое составляет для автомобильных аккумуляторов 12 Вольт | |
| Номинальная емкость | Указывает на емкость аккумулятора при разряде МАЛЫМ (1/20 емкости) током до определенного напряжения,зачастую 10.5-10.8 Вольт! Измеряется в Ампер/часах. | Параметр номинальной емкости значит,что при нагрузке, например, одной лампочкой габарита, она будет светить тем дольше,чем больше емкость аккумулятора! То есть например если 60 А/ч аккумулятор продержится сутки,то 180 А/ч двое. |
| Стартерный или Пусковой ток | Указывает на возможность аккумулятора отдавать сильный ток. Пишется в Амперах. | Это чуть ли не самый важный параметр аккумулятора,так как именно от него зависит заведется-ли ваш автомобиль зимой или нет. Кроме того, он говорит о том, сможет ли ваш аккумулятор провернуть двигатель и с какой силой!Так что чем он больше тем лучше,особенно для дизеля! |
Расшифровка параметров генератора
| Параметры | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Напряжение которое выдает генератор при работе | Автомобильные генераторы (легковушек) выдают напряжение 14 Вольт,что на них и указано. Сделано это для компенсации разряда аккумулятора,так как если его заряжать 12 Вольтами,он не будет набирать полную емкость. |
| Номинальный ток | Максимальный рабочий ток отдачи генератора | Другими словами, это ток всех потребителей генератора (аккумулятор,свет,вентиляторы и т.д и т.п.). Чем он больше тем лучше,на современных авто в основном применяют 120 А генераторы. |
Важно знать, что для генератора с определенным числом ампер вовсе не обязательно подбирать АКБ с числом а*ч больше. Для заряда аккумуляторной батареи, какой бы она ни была разряженной, достаточно 15 ампер. Ток априори будет уменьшать по мере заряда АКБ. И помните: грамотно подобранный аккумулятор прослужит долго и беспроблемно.
Какие вопросы возникают у владельца автомобиля в процессе его эксплуатации по работе генератора? Самые разнообразные. Попробуем обобщить их, по сути.
1. Как лучше подобрать генератор по мощности (току) под конкретное бортовое оборудование (мощная аудиоустановка
Попробуем обобщить их, по сути.
1. Как лучше подобрать генератор по мощности (току) под конкретное бортовое оборудование (мощная аудиоустановка, компьютерная система, светотехника)?
2. Какова связь между емкостью АКБ и необходимой токовой отдачей генератора?
3. Как проверить составляющие элементы генератора и определить неисправный элемент?
И так по порядку:
Стандартные генераторы, устанавливаемые на серийной продукции, обеспечивают нормальное электропитание бортовой сети с небольшим запасом. Желая облегчить пуск двигателя в зимнее время, многие стараются поставить АКБ максимальной ёмкости, которую можно установить в предусмотренное на авто место. Обычно реально вместо батареи 55 ач, поставить 72 или 75 ач батарею.
А для новых батарей и до 80 ач. Что же мы получаем? Всё зависит от состояния электропроводки: если она в хорошем состоянии, потери на контактах минимальны, генератор выдаёт положенный ему ток, причём без просадки напряжения под нагрузкой, то всё будет нормально.
Не забывайте, ведь АКБ тоже потребляет какой-то ток, причём, чем больше батарея отдала при пуске и во время стоянки, тем больше она возьмёт на себя после запуска двигателя, и чем больше её ёмкость, тем больше аппетит. Поэтому меломанам имеет смысл заменить штатный генератор (здесь и далее я размышляю, имея в виду, по умолчанию ВАЗы всех видов и моделей), с паспортным током 80 ампер, на более мощный хотя бы 100-120, а лучше 150 ампер. Но не забывайте о том, что 120 ампер отдачи,- это уже почти 2 лошадиных силы в минус от тяги двигателя.
14вольт Х 50 ампер = 700 ватт при КПД=65% (для усилителя это близко к идеалу)
будем иметь полезной мощности около 400 ватт. Конечно, слушать музыку при таком уровне громкости опасно для слуха, но объяснять это бесполезно. Каждый должен наступить на персональные грабли сам!
Это оценивают позже, когда на медкомиссии не в состоянии услышать хоть что-то из того, что шепчет «ушник» проверяя слух.
По второму вопросу ответить однозначно невозможно
Для полного и исчерпывающего ответа на этот вопрос без решения вопроса о выборе конкретной марки батареи, её технологии и конструкции не обойтись. Вот тут то и оказывается, что мы находимся на распутье: технологий уже несколько, малосурьмянистые, кальций-сурмяные, кальций-кальциевые, с диоксидом кремния, с добавками серебра и т.д. Свойства тоже на выбор, но идеального варианта нет! Выигрывая в одном, жертвуем чем-то другим. Так по дуракоустойчивости впереди оказывается «Зверь» не сочтите за рекламу, но её технология делает её весьма живучей, прощает многие ошибки и недосмотры.
По третьему вопросу, учитывая нашу ориентацию на ВАЗовские генераторы, можно обобщить, и признать, что они весьма схожи с Бошевскими генераторами 7-10 летней давности и традиционно имеют уже устоявшуюся конструкцию с небольшими вариациями. Из слабых мест можно отметить, во-первых, непродуманную конструкцию соединения статорной обмотки и диодного моста, некоторые улучшения производителями предприняты, (заменены винты под крестовую отвёртку, на болты под шестигранную головку, позволяющую увеличить момент затяжки), но это половинчатое решение. Материал изолирующей части имеет недостаточную термостойкость, и подплавляется при работе на предельных режимах
Особенно если хотя бы один конец обмотки будет зажат винтом слабо. Ослабление контакта и перегрев в этом месте нарастает лавинно.
Проверять исправность диодов диодного моста (при отключенной статорной обмотке), лучше всего контролькой и БП, или аккумулятором. Можно использовать автомобильную переноску, это позволит оценить визуально исправность всех диодов, поскольку часто прозвонка с помощью мультиметра не выявляет неполные отказы. А подключение плюсовой и минусовой пластины моста, сначала к плюсу, а затем к минусу позволяет, тремя подключениями к точкам подсоединения выводов обмотки в прямом и обратном включении выявить обрывы и замыкания в диодах, так же проверяем и доп. диоды. Сначала подключаем к минусовой клемме АКБ ту пластину, которая прижимается к корпусу генератора (минусовую) и, подключая свободный конец (второй конец переноски подключаем к + АКБ) к точкам подключения статорной обмотки, болту плюсового вывода, клемме выхода с дополнительных диодов, лампа не должна гореть, или подсвечиваться.
На радиорынке или в е радиодеталей они стОят 3-5 рублей, можно использовать импортные 1N54**, где **может быть от 01 и до 12, что характеризует обратное напряжение в сотнях вольт, нам годятся любые, можно отечественные КД226* где *- буква, тоже годятся с любой буквой. Белый поясок на корпусе это анод или если смотреть по схеме это «палка», а вывод без пояска – «стрелка» или катод. При замене не путать полярность!
Проверить обмотку статора сложнее, на обрыв или замыкание на корпус проверить просто, можно той же переноской на обрыв и замыкание на корпус, но замыкание на корпус лучше проверять с помощью контрольки на 220вольт 25 ватт, это позволит, гарантировано выявить повреждения изоляции. Но это можно рекомендовать только тем, кто знает электротехнику на практике, а не по учебникам (в смысле техники безопасности.). А вот межвитковое замыкание выявить сложнее, здесь необходимы приборы, хотя если подать напряжение на щётки и отключить диодный мост, раскрутка ротора с помощью дрели, или другим способом, позволяет оценить, если раскручивается легко, и обмотка не нагревается, то всё ОК!
А если создаёт сильное противодействие и сильно тормозит, а часть обмотки сильно греется – то это уже показывает на наличие межвитковых замыканий. В условиях специализированного автосервиса обычно применяются спецтестеры по всем составляющим генераторов. Есть целая линейка таких приборов для: обмотки статора, регуляторов напряжения, ротора, и диодных мостов у разных фирм, например «Транспо». То есть специализированный прибор обеспечивает измерение параметров, защиту от короткого замыкания и возможных ошибок подключения при проверке.
Но для проверки в условиях собственного гаража или малого сервиса эти тестовые устройства слишком дороги, и окупятся не скоро.
Проверить обмотку ротора несколько проще, фактически это вращающийся электромагнит, поэтому, просто подав на коллекторные кольца напряжение, можно оценить намагниченность, поднеся стальной предмет к магнитопроводу ротора. Притяжение должно быть сильным. Отсутствие замыкания обмотки ротора на корпус можно оценить той же контролькой, безопаснее 12 вольтовой, а более гарантировано 220 вольтовой контролькой, или проще мегомметром на 250, 500 или 1000 вольт
Из личного опыта, был случай, когда генератор, нормально работавший на стенде, при раскрутке двигателя до 5-6 тысяч оборотов, начинал выдавать более 18-20 вольт выводя из строя лампы и приводил к кипению электролита
Это вызывало смещение провода на высоких оборотах центробежными силами и замыкание на металл корпуса, это закорачивало вывод регулятора и приводило к перезарядке АКБ и если бы не аккумулятор, который взял на себя функцию ограничения напряжения, то последствия были бы более тяжёлыми. Как ни странно магнитола не вышла из строя, хотя все лампочки подсветки сгорели быстро.
Проверка регулятора напряжения без спецприбора возможна только ориентировочная, для этой цели нужен регулируемый блок питания 3-16 вольт, на ток 3-5 ампер, контролька и цифровой мультиметр в режиме измерения напряжения. Подключаем контрольку, или переноску к щёткам РН, вывод минуса (массы) на минус источника, плюс источника на вывод плюса РН. Вольтметром контролируем напряжение источника, начинаем увеличивать напряжение, в какой-то момент лампа должна погаснуть, это и будет напряжение регулятора (Set Point) , уменьшаем напряжение и засекаем его величину в момент , когда лампа загорится.
Точность измерения приблизительная, поскольку в реальной схеме включения напряжение пульсирующее, обмотка имеет довольно значительную индуктивность, и температура регулятора отличается от реальной. Но точность этого способа вполне достаточна и практически 14,2 вольта полученные, при этом способе проверки дают уверенность, что РН рабочий и имеет нормальный порог. Для выносных регуляторов проверка может производиться аналогично, только необходимо знать, как включен ротор.
Поэтому контролька подключаемая вместо ротора должна подключаться или на массу (минус) или на плюс. Если лампа не гаснет даже при 16 вольтах, значит регулятор неисправен, – регулирующий силовой транзистор пробит. Если она не загорается вообще – то, скорее всего выходной транзистор в обрыве, т.е. переход разрушен.
Хорошо иметь представление, насколько нагружен генератор в экономичном режиме (максимально ограничиваем потребление) и при работе без ограничений.
Итого набирается от 150 ватт и до 2400 ватт (без усилителя)
Поэтому и нужно учитывать реальное потребление, ведь генератор при перегрузке по току, начинает перегреваться и снижать напряжение, при этом аккумулятор не получает необходимой зарядки, со всеми вытекающими последствиями. И если этот баланс сохраняется ежедневно и потребление превышает восполнение, то необходимо либо подзаряжать батарею, либо в один «прекрасный» день завести машину не удастся. Если на машине установлена мощная аудиосистема, активно и постоянно используемая, то есть резон задуматься об установке более мощного генератора.
Как подобрать аккумулятор по генератору автомобиля
Чтобы автомобиль работал исправно, следует правильно выбрать АКБ. Амперная нагрузка для батареи крайне важна, так как основной целью аккумулятора является запуск мотора на холодную. Зная, как подобрать аккумулятор по генератору, можно избежать многих ошибок.

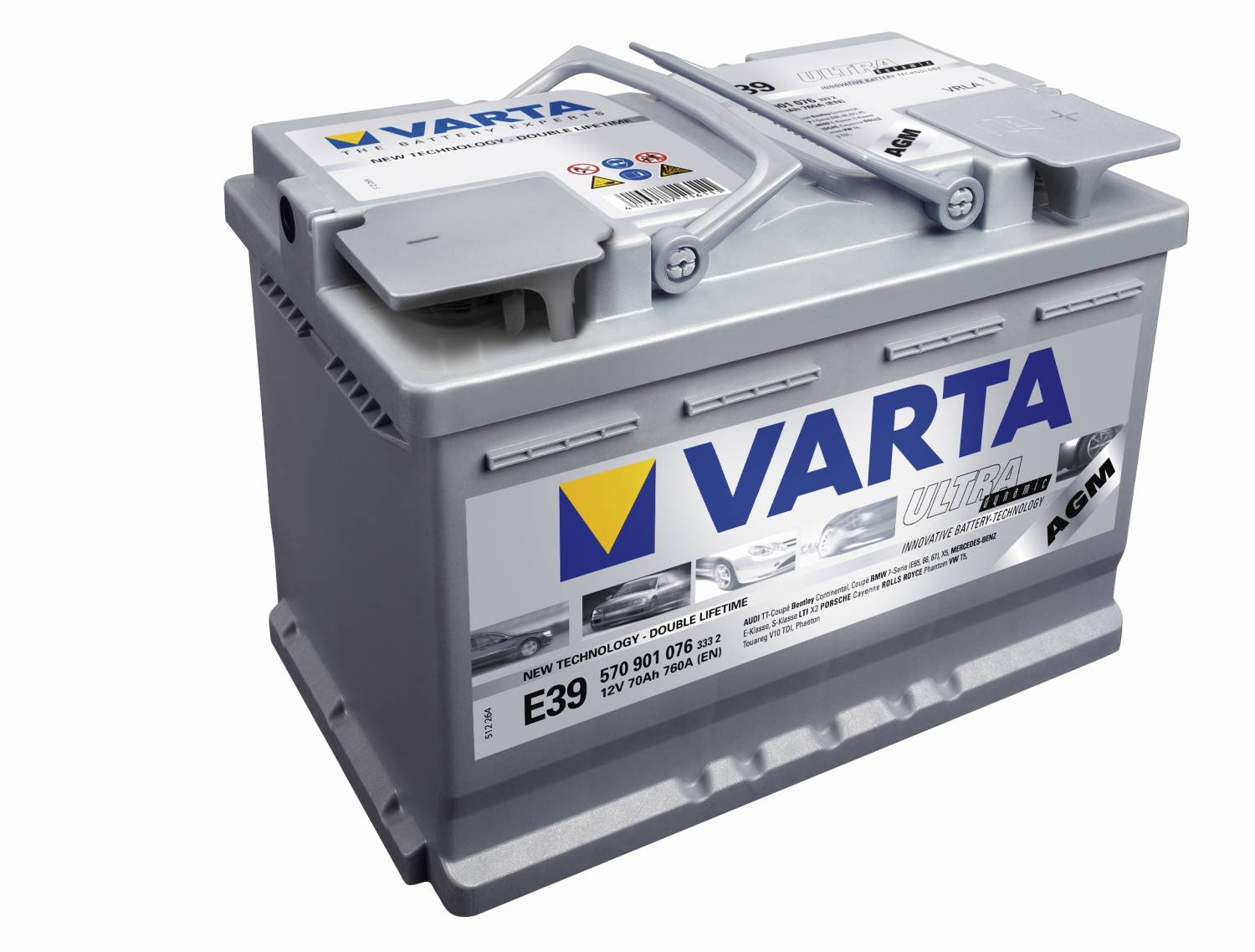

Выбор аккумулятора
Примечательно, что различные автомодели требуют разной нагрузки. Некоторые машины оснащены двигателем с 4 цилиндрами, другие – с 6, 8 и т.д. Разным может быть количество поршней, амплитуда вращения стартера, температура и многое другое. Получается, что выбор АКБ напрямую зависит от технических характеристик определенного автомобиля.
В первую очередь специалисты рекомендуют определить емкость батареи, сделав выбор на основании техданных. Как правило, для отечественных ВАЗ подходит 55 или 60-емкостная батарея. Такая же емкость подходит к большей части бензиновых версий авто.
Что касается дизельных версий, то они требуют аккумулятор с большей емкостью, так как пусковое напряжения для запуска холодного дизельного двигателя обязано быть куда больше. Батареи на 75 или 80 А*ч в данном случае то, что нужно.
Помимо того, что выбор АКБ зависит от типа горючего, еще он зависит от варианта полярности и многого другого. Подробнее об отличиях аккумуляторных батарей можете прочитать ниже в статье (в абзаце про отличия моделей АКБ).
Выбор АКБ по генератору
Важнейший момент, на который следует обратить внимание. Мощность генерирующего устройства напрямую влияет на выбор аккумулятора. Данные надо искать по технической документации автомобиля.
Так, если владелец транспортного средства не является первым хозяином машины, то лучше будет убедиться самому в модели генератора, уточнить данные его мощности.
Емкость АКБ должна быть подобрана под мощность генератора так, чтобы покрывался не только ток зарядки, но и обеспечивалось питание всех потребителей электричества в авто. Другими словами, мощность генератора должна покрывать мощность всех потребителей, вместе взятых, и МЗТ (максимальное напряжение заряда).
На примере будет легче объяснить этот момент. Представим автомобиль ВАЗ, который оснащен генерирующим устройством на 80А. Для его нормального функционирования потребуется нагрузка, не превышающая 76А. Пять процентов снимается, чтобы предотвратить перегрузку приборов. Около двадцати процентов мощности потребляют приборы электрической цепи. Соответственно, для нормального функционирования подойдет аккумулятор 60А*ч.
Вообще, стандартные генерирующие устройства, которые ставят на продукцию серийного типа, способны обеспечивать электрическое питание всех потребителей цепи плюс небольшой запас. Последний крайне важен, так как позволяет выходить сухим из воды в непредвиденных, так сказать чрезвычайных ситуациях.
Как правило, ставить аккумуляторы большой ёмкости возможно теоретически возможно вполне. К примеру, вместо 55-ач батареи установить 72-ач или 75-ач. И все будет нормально, но только при одном непременном условии: проводка цепи автомобиля должна быть в безупречном состоянии, никаких больших потерь на контактах и т.д. На автомобилях с большим или средним пробегом априори появляются слабые зоны, окисление и т.п. Или тот самый непредвиденный момент, когда зимой ночью при сильном снегопаде приходится выезжать. Что происходит в таком случае, можно увидеть на схеме:
| Потребители | Вт | Итог |
|---|---|---|
| габариты и подсветка номеров, приборов и салона | 6х5вт+5х2вт | 40вт |
| фары+противотуманки сзади и спереди | 2х65вт+2х45вт+2х21вт | 250вт |
| вентилятор отопителя на максимальном режиме | 200вт | |
| вентилятор радиатора кратковременно (2-3 минуты) | 250 вт | |
| обогрев заднего стекла | 150вт | |
| бензонасос и система управления двигателя | 70-100 вт | |
| магнитола в среднем режиме громкости | 100 вт |
Итого получается 1000 с лишним вт, что в соответствии с амперами, составляет 70-100 А. Это означает, что генерирующее устройство будет работать в таком случае на износ, особенно при работе радиаторного вентилятора. А если сюда приплюсовать работу усилителя, который многие меломаны устанавливают и потребление галогенок по 100 вт, то впору задуматься о дополнительном генерирующем устройстве.
Безусловно, можно ограничить потребление, регулярно следить за ним, не включать заднюю оптику без крайней надобности, и задействовать отопитель лишь на 2 или 3 скорость, но это уже нюансы.
Внимание. Новичкам автомобилистам полезно внедрить на приборку цифровой вольтметр, который будет подключен к клеммам АКБ. Таким образом, удастся контролировать процесс потребления тока. Если ток начнёт снижаться, то кое-какие приборы надо будет отключить в ручном режиме.
Не стоит забывать о том, что аккумулятор тоже нужен вольтаж. Батарея тоже потребляет ток, и чем больше она отдает при запуске мотора, тем больше потребуется ей вольт для подзарядки. И чем ёмкостнее батарея, тем больше у неё аппетит.
Если вы ярый меломан, то в вашем случае есть резон поменять стандартное генерирующее устройство с параметрами 80 ампер и ниже. Сюда входят вазовские модели авто, где подразумевается именно такой, слабый генератор. Рекомендуется поставить более мощный, 100, 120 или 150 амперный агрегат. Однако в этом случае надо помнить, что большая амперность сказывается на тяге двигателя отрицательно. Приходится платить за комфорт.
Резонно использовать эти расчёты и владельцам иномарок. Рекомендуется вооружиться измерительными клещами и рассчитать, сколько напряжения поступает от генерирующего устройства на аккумулятор, и сколько уходит с нее по другому кабелю.
Энергетический баланс крайне важен для автомобиля. Сегодня лишь единичные владельцы машин целиком понимают всю картину этого баланса, умеют грамотно анализировать и делать выводы.
Из всего написанного выше можно сделать и такой вывод. Чем больше генератор будет выдавать ток, тем сильнее должна быть батарея, но это даст большую нагрузку на двигатель автомобиля.
Что же случится, если неправильно будет подобран аккумулятор к генератору или наоборот? Закипит ли АКБ или нет?
Ген с малой мощностью при больших чем нужно нагрузках, будет постепенно разрушать проводку и собственные детали. Большая мощность потребителей – это всегда большая сопротивляемость генераторного индуктора, возросшая нагрузка по напряжению и т.д.
Нормальный ток в цепи будет до тех пор, пока потребление тока не превышает отдачу генерирующего устройства. Как только наблюдается превышение – возникает просадка генератора и АКБ.
Закипеть батарея может однозначно при превышении напряжения, так как питается напрямую от генератора. Вызывать превышение может общая картина, подразумевающая неправильный выбор тандема ген-аккумулятор, либо порча регулятора напряжения в генерирующем устройстве. С виду неказистая «таблетка» (регулятор) выполняет важные функции.
Следует знать, что виновником порчи аккумулятора в большинстве случаев становится именно генератор. Помимо обеспечения автомобильных потребителей напряжением, генерирующее устройство должно подзаряжать и батарею. Если поступает больше тока на АКБ, то она выходит из строя.
Отличия моделей АКБ
Аккумуляторные батареи, которые можно пробрести сегодня в магазинах, тоже бывают разными. Все они различаются тремя основными характеристиками. Рассмотрим их.
Полярность, которая бывает прямой и обратной. Что это значит? АКБ имеет две клеммы, выхода. Один отвечает за плюс, другой – за минус. Если плюсовая клемма расположена слева от вас, когда вы стоите лицом к передку автомобиля, то это АКБ с прямой полярностью. Если наоборот, то с обратной. Аккумуляторы со стандартным типом крепления универсальны, и ставить их можно также в перевернутом состоянии. Но при жесткой фиксации АКБ в специальных пазах, такая возможность априори отсутствует.
Емкость АКБ прописывается в технической документации, часто клеится на машину. Она указана на специальной бирке под капотом, или данные об этом помещают в мануал.
От емкости будет зависеть, как запускается автомобиль, надежно ли защищены электропотребители от перегрева и поступления большого количества тока. Аккумулятор как раз по емкости подбирается к генерирующему устройству.
Внимание. Чтобы исключить выход генератора и других потребителей напряжения из строя раньше времени, следует подбирать емкость меньшую, чем та, на которую рассчитаны элементы цепи. Но емкость и не должна быть меньше, чем нужно, так как это приведет к укорочению срока ее эксплуатации по причине регулярного перезаряда.
Габариты АКБ – не менее важный критерий подбора. От того, правильно ли подобраны габариты, напрямую зависит место инсталляции. Как правило, на «легковушках» мало места под капотом, для батареи предусмотрено определенное, ограниченное количество места.
Принято различать батареи также по типу их обслуживания, типу их электролита и заряда.
АКБ обслуживаемая
Самым бюджетным считается обслуживаемый аккумулятор. Его производство налажено уже много лет. При какой-либо неисправности можно бывает заменить один из элементов АКБ, например, банку.
Дешево стоят такие батареи по причине короткого срока работы. За два года эксплуатации такие модели теряют половину своей емкости. За такими АКБ приходится регулярно следить, чтобы не выкипел электролит, не снизилась его количество, периодически менять состав зима/лето.
АКБ необслуживаемая
Это уже современный тип аккумулятора, не требующий от автомобилиста лишних забот и ухода. Приобретаются они из расчета на 6 лет, а в некоторых случаях даже более. Их даже не нужно подзаряжать, разве что по необходимости.
Однако такие модели АКБ имеют существенный недостаток. Он касается их стоимости, которая раз в два выше, чем цена на аккумуляторы других типов.
Редко обслуживаемые
Наиболее универсальный вариант батарей. Их еще называют промежуточными, так как они подразумевают облегченный вариант обслуживания. Они требуют лишь следить за уровнем и плотностью электролита.
Минусами таких батарей является необходимость поддержания уровня состава и сравнительно малый срок эксплуатации – 3 года.
Залитые модели
Они представляют собой стандартные аккумуляторы, которые заправляют в заводских условиях. Пользоваться ими следует немедленно. К таким моделям, в основном, относятся обслуживаемые АКБ.
У таких вариантов АКБ много недостатков, в том числе повышенное выделение вредных газов при зарядке, быстрое выкипание электролита от жары, опасность повреждения поверхности, порча при опрокидывании.
Сухой заряд
К аккумуляторам типа «сухой заряд» относятся модели, не заправленные электролитом с завода. Их просто подготавливают к дальнейшей эксплуатации, добавляя в корпус батареи пластины. Они как нужно обрабатываются и проходят сушку.
Чтобы начать эксплуатировать батареи типа «сухой заряд», следует залить для начала электролит. Такой вариант имеет преимущество, выраженное в длительном хранении. 5 лет и более такие АКБ можно использовать.

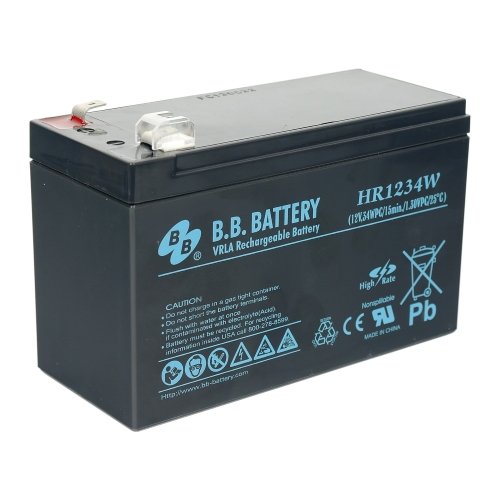

Гелевые АКБ
Как правило, этот вариант применяется на необслуживаемых батареях. Специальный и очень вязкий гель заполняется внутрь емкости. Со временем состав твердеет, но своих свойств не теряет.
Производство гелевых АКБ раньше было неправильно налажено, что приводило к удорожанию производства. Сегодня процесс налажен, модели стали все больше популярны. В частности, снизилась их стоимость, которая вкупе с высокой надежностью и неприхотливостью делает их чуть ли не самыми лучшими на сегодняшний день.
Пара способов определить неисправность АКБ
В первую очередь надо грамотно осмотреть батарею на наличие повреждений физического свойства. Другими словами, если обнаружены дефекты корпуса, то электролит однозначно из емкости вытек.
Если внешний осмотр ничего не дал, удостовериться в рабочем состоянии батареи можно, подключив к клеммам измерительный прибор. С его помощью снимаются показания, которые сравниваются с нормой. При несоответствии замеров делаются соответствующие выводы. К примеру, об утечке электролита свидетельствует меньшее, чем нужно напряжение.
Стандартное напряжение АКБ должно быть в пределах 12,7 вольт. При сниженности снятых показаний, делаются выводы касательно плотности электролита. Нормальная плотность 1,25 г на 1 кубический сантиметр. Чтобы проверить плотность, используется ареометр.
Помимо такой проверки применяется также диагностика рабочего напряжения с помощью НВ (нагрузочная вилка). НВ состоит из комплекта нагрузочных сопротивлений.
НВ замеряется ток на АКБ. Проводится имитирование подключения автомобильной БС. Таким образом, определяют, насколько падает вольтаж по сравнению со стандартным напряжением и измерением мультиметром. Если в батарее имеется замыкание, то вполне возможно, что измерительный прибор не определит его, напряжение будет показываться в норме. Однако пусковой и рабочий вольтаж в этом случае нормально батареей выдаваться не будет. НВ дает возможность определить данный фактор.
Если в вышеописанных случаях аккумулятору требуется однозначно замена, то в этом можно обойтись подзарядкой и другим типом обслуживания. Речь идет о нормальной плотности состава АКБ с одновременной заниженностью напряжения. Такую батарею менять не нужно, достаточно лишь ее подзарядить.
Расшифровка параметров АКБ
| Параметр | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Рабочее напряжение аккумулятора,которое составляет для автомобильных аккумуляторов 12 Вольт | |
| Номинальная емкость | Указывает на емкость аккумулятора при разряде МАЛЫМ (1/20 емкости) током до определенного напряжения,зачастую 10.5-10.8 Вольт! Измеряется в Ампер/часах. | Параметр номинальной емкости значит,что при нагрузке, например, одной лампочкой габарита, она будет светить тем дольше,чем больше емкость аккумулятора! То есть например если 60 А/ч аккумулятор продержится сутки,то 180 А/ч двое. |
| Стартерный или Пусковой ток | Указывает на возможность аккумулятора отдавать сильный ток. Пишется в Амперах. | Это чуть ли не самый важный параметр аккумулятора,так как именно от него зависит заведется-ли ваш автомобиль зимой или нет. Кроме того, он говорит о том, сможет ли ваш аккумулятор провернуть двигатель и с какой силой!Так что чем он больше тем лучше,особенно для дизеля! |
Расшифровка параметров генератора
| Параметры | Значение | Дополнения |
|---|---|---|
| Номинальное напряжение | Напряжение которое выдает генератор при работе | Автомобильные генераторы (легковушек) выдают напряжение 14 Вольт,что на них и указано. Сделано это для компенсации разряда аккумулятора,так как если его заряжать 12 Вольтами,он не будет набирать полную емкость. |
| Номинальный ток | Максимальный рабочий ток отдачи генератора | Другими словами, это ток всех потребителей генератора (аккумулятор,свет,вентиляторы и т.д и т.п.). Чем он больше тем лучше,на современных авто в основном применяют 120 А генераторы. |
Важно знать, что для генератора с определенным числом ампер вовсе не обязательно подбирать АКБ с числом а*ч больше. Для заряда аккумуляторной батареи, какой бы она ни была разряженной, достаточно 15 ампер. Ток априори будет уменьшать по мере заряда АКБ. И помните: грамотно подобранный аккумулятор прослужит долго и беспроблемно.
