Обход штатного иммобилайзера bmw

Рекомендуем

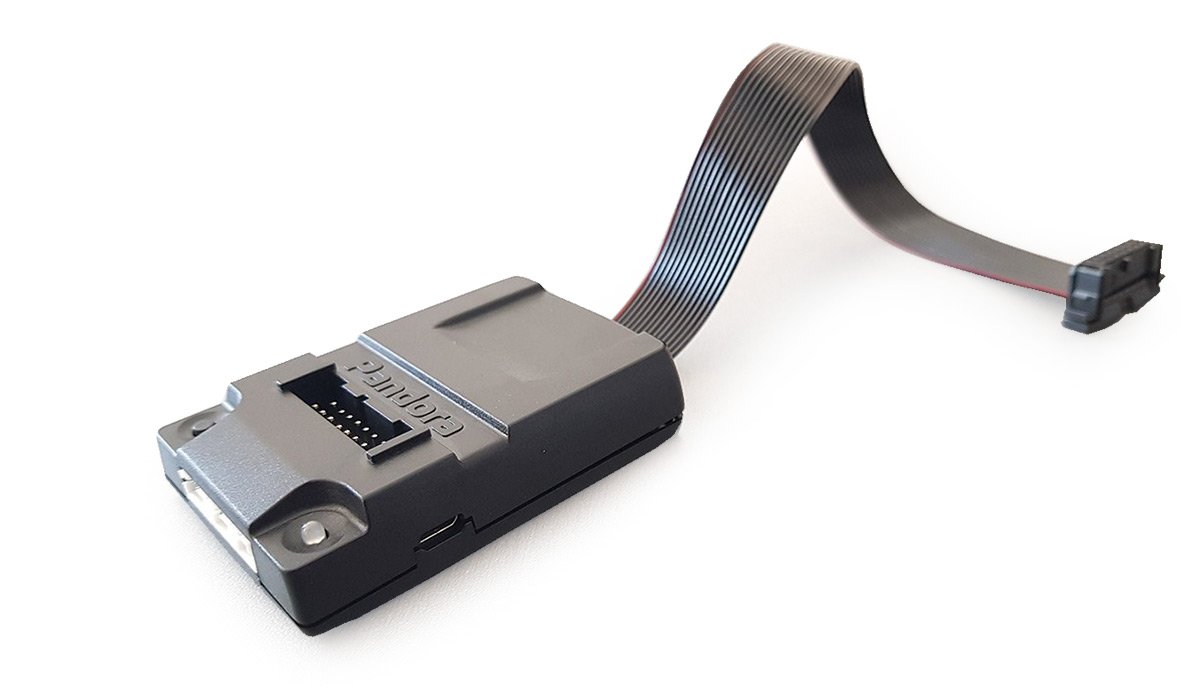

Как работает BMW Bypass и Pandora CLONE

Онлайн-сервис Pandora CLONE создает цифровую копию ключа, которая хранится в блоке памяти сигнализации Pandora. Модуль BMW Bypass выступает посредником между штатной системой охраны CAS3 и сигнализацией Pandora. При дистанционном запуске двигателя, активации турботаймера или перехвате зажигания, цифровой «клонированный» ключ передается штатной системе безопасности, не вызывая сигнала тревоги.

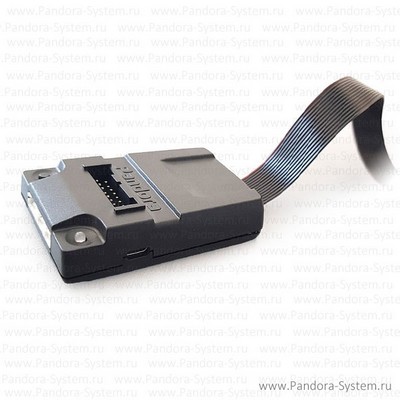

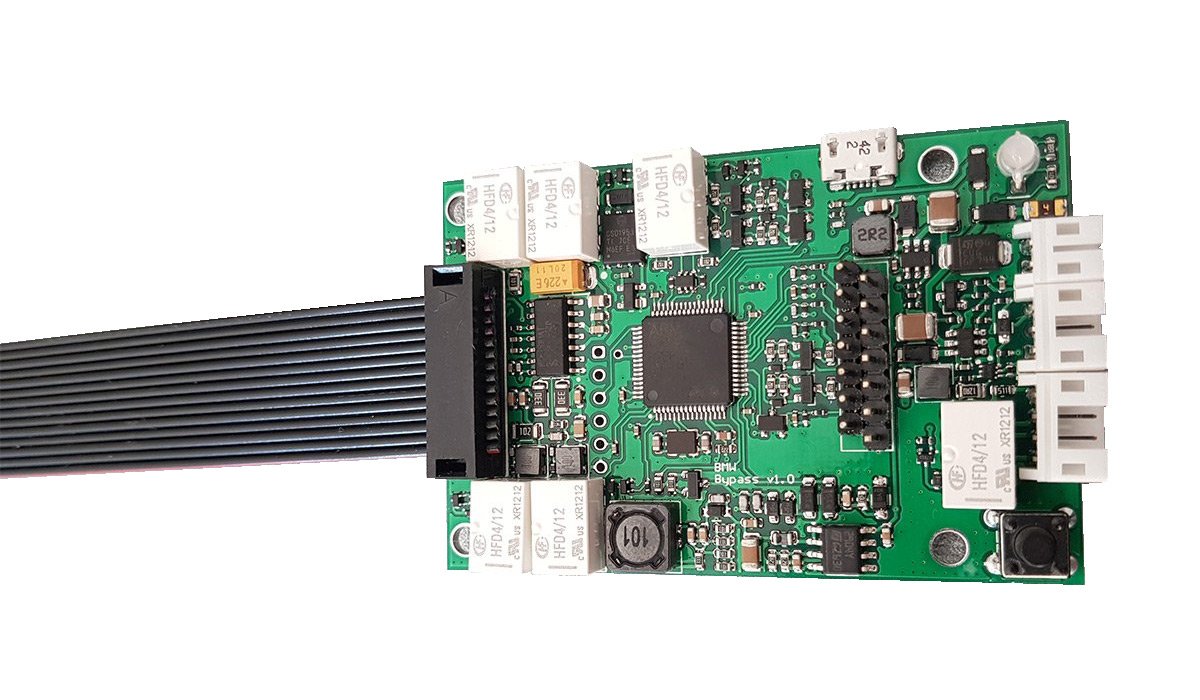

Модуль BMW Bypass подключается pin-to-pin к штатной проводке автомобиля и позволяет управлять всем оборудованием транспортного средства без ограничений. Таким образом впервые в мире удалось реализовать автозапуск на BMW с механической КПП, внедрив алгоритм программной нейтрали.

Стоимость нового решения сравнима с ценой обычных интерфейсных модулей, но предоставляет на порядок больше возможностей при максимальном уровне защиты от угона.

Сигнализацией с автоматическим запуском уже мало кого удивишь — для запуска автомобиля и его прогрева зимой уже не нужно вставать с дивана. Но развитие технологий не всегда приносит дополнительный комфорт — иногда модернизация становится источником проблем. Двигатель не завести, если на машине установлен иммобилайзер.

Что такое обходчик иммобилайзера в автомобиле?

Чтобы завести машину, нужен ключ. Поворотом ключа включается питание различных узлов автомобиля. Стартерная цепь замыкается, мотор запускается — именно так было раньше. Теперь автомобили оборудуют специальной защитой — иммобилайзером. Это устройство, предотвращающее пуск мотора без оригинального ключа с чипом. Работает так — при активации зажигания автомобильный компьютер считывает код с электронного ключа с чипом. Авто заводится, только если код на ключе и в машине совпадает.

Для обмана такой системы предназначен обходчик иммобилайзера. Они имитирует ключ, чтобы система смогла сопоставить коды пуска.

Читайте также:

Как снять плафон освещения салона бмв ф10

Для чего нужен обходчик иммобилайзера?

Обход иммобилайзера — это ряд действий, позволяющих завести авто при помощи ключа. На иномарки устанавливают системы «штатный иммобилизатор». Запустить двигатель автомобиля можно лишь штатным ключом, код которого «помнит» электроника. Назначение системы — помешать недоброжелателям завести машину при помощи отмычки или элементарного замыкания контактов. Но иногда обходчик бывает нужен самому автовладельцу.

Обход охранного устройства необходим, если водитель потерял чип. Кроме того, ключи может банально сломаться или не совмещаться с автозапуском.

Как работает обходчик иммобилайзера?

На всех обходчиках есть небольшие чипы. Чип испускает несильный RF–сигнал. Его считывает антенна, расположенная в замке зажигания. Она определяет «родной» ключ. Даже если ключ легко вставится в замок, он все равно будет бесполезен — завести автомобиль не получится, чип отдаёт неверный шифр.

Запрет на запуск сработает при использовании дистанционного автоматического пуска — ключ и транспондер также не будут распознаны. Но бесключевой обходчик может заменить микросхему связанного с охранной системой. Когда сработает автоматический запуск, система посредством антенны передаст сигнал на микросхему.

В России дело с обходом обстоит намного проще, чем на Западе — у нас применяют упрощенные системы иммобилайзеров. В Европе и Америке практикуют стандарт VATS, при котором передаётся дополнительная информация через идентификатор. За счет этого процедура обхода многократно усложняется.

Как обойти иммобилайзер без ключа?

Бесключевой способ — самый эффективный. Не нужно хранить в салоне автомобиля блок с зашифрованным кодом. Самыми качественными считаются:

Starline FL;
Starline;
Fortin.

Эти хитроумные электронные устройства взаимодействуют с контроллером, получающим команду регулирования в определенном формате именно от охранного устройства. Обходчики подключаются к линии между системой управления контроллера и охранным устройством. Команды от последнего он заменяет собственными импульсами.

Подключение бесключевого обходчика — сложная работа, которая производится в 2 этапа. Первый раз он подключается для сбора информации. Потом его демонтируют и программируют на базе собранных им сведений. После программирования устройство опять устанавливается и передает сведения контроллеру и охранному устройству.

Так действует Starline FL. А вот Starline — это уже более современное устройство, в основе которой лежит принципиально новое решение. Но все же абсолютным лидером является канадское устройство Fortin. Оно подходит для автомобилей любых марок и может обходить охранную систему без использования ключа разными способами.

Читайте также:

Сколько весит кузов бмв е34

Как подключить обходчик иммобилайзера?

Откройте корпус микропроцессора, управляющего системой сигнализации. В него вставьте запасной ключ — для этого внутри корпуса есть крепление. Потом корпус собираем, устанавливаем модуль. Устройство разместите в месте установки микропроцессора противоугонной системы. Как правило, он находится позади контрольного щита. Модуль обхода закрепите саморезами.

Модуль установлен — теперь его нужно подключить. Схема довольно простая. Подключение производится 3 разноцветными проводами — черным, красным и серым. Провод красного цвета подсоединяем к электрической цепи с напряжением в 12 вольт. По черному кабелю будет проходить минусовый сигнал. Когда на модуль передается отрицательный потенциал, происходит распознавание зашифрованного пароля. Этот провод подключаем к выходному штепселю блока дистанционного пуска мотора. Провод серого цвета нужен для подключения модуля антенны. Антенный электроадаптер закрепляем на корпусе замка зажигания и подводим его к штепселю на конце провода.

Можно сделать обходчик иммобилайзера своими руками. Изготовьте катушку и вставьте ее в замок. Потом подключите устройство к реле. Провод намотайте на любой цилиндрический предмет, который должен быть немного больше замка в диаметре. Здесь придется постараться, потому что нужно угадывать количество витков — их может быть 20, а может и 50.

Далее от мотка изоляционной ленты отрежьте кусочек 15 см, намотайте его на скотч липкой частью кверху. Поверх изоленты намотайте 10 витков проволоки. Теперь подрежьте изоленту и заверните кверху. К разным концам намотанного провода припаяйте кабель и изолируйте его. После изготовления катушки поставьте её на замок зажигания.

Отключить иммобилайзер можно и при помощи посыла кодов по CAN-шине — они производят отключение на короткое время. Монтаж обходчиков, работающих по этому принципу, предполагает подсоединение к проводам шины CAN. Конечно, чип тогда не понадобится. Недостаток такого решения в том, что система может выдавать неверные коды — они будут фиксироваться в ЭБУ двигателя, а значит, потом их придется стирать.

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением . В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в другом случае, управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

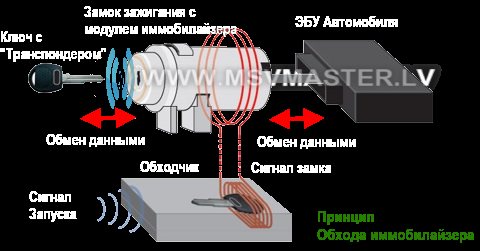

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено .При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика. Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации. Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

Читайте также:

Иммобилайзер тойота камри 40 где находится

Как подключить обходчик иммобилайзера?

Обходчик иммобилайзера системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Обычно резистор имеет сопротивление 390-11800 0м. Сопротивление этого резистора индивидуально для каждого автомобиля. Чтобы обойти такой иммобилайзер и завести автомобиль, нужно подключить резистор вместо ключа к проводам VATS. В автомобиле провода VATS — это два провода выходящие из района рулевой колонки. Цвет их может быть различным: Два Белых провода или один Фиолетово-Белый, а другой — Бело-Черный или Желтый и Оранжево-Черный. Эти 2 провода часто заключены в Оранжевый, Белый или Чёрный кембрик.

Сначала находим нужные нам провода и разрезаем любой из них.
Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого :
Поворачиваем ключ зажигания в положения зажигание
Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
Записываем показания сопротивление с точностью до двух знаков после запятой
Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.

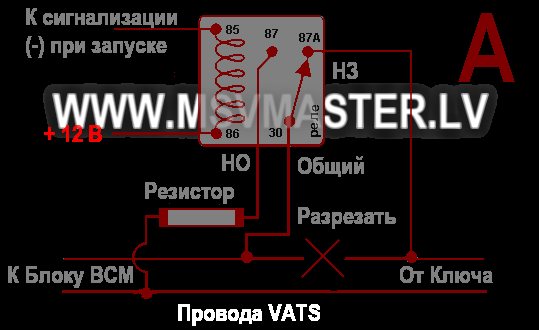

По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Назначение и виды обходчиков иммобилайзера

RFID;
VATS.

RFID работает по принципу радиосигнала, который идет от чипа. Этот сигнал улавливается антенной. Такой тип иммобилайзеров встречается в европейских и азиатских машинах.

В системах VATS используются ключи зажигания с резистором. Декодер улавливает определенное сопротивление от резистора и разблокирует систему. VATS используется в основном в Америке.

Бесчиповый обходчик иммобилайзера

Если для обычных обходчиков требуется чип узнаваемый автомобилем, то для новых обходчиков не требуется ключа или дополнительного чипа. Решение, предлагаемое производителями обходчиков, просто по элегантности и крайне серьёзно по воплощению.

Замки зажигания современных автомобилей это не просто коммутатор силовых цепей, а сложные электронные устройства с CAN шиной и слаботочными цифровыми цепями. Причем ключи тоже претерпели изменения, не нужно вращать ключ для запуска двигателя, а просто нужно вставить ключ в специальный приемник и воспользоваться специальной кнопкой старт/стоп. Поэтому обойти штатный иммобилайзер и запустить двигатель традиционным способом иногда не представляется возможным. Решить эту проблему с легкостью могут современные бесчиповые модули запуска двигателя автомобиля.

Давайте разберемся, как они работают. Классический обходчик работал на высокой частоте, в нужный момент транслируя сигнал от запрятанного чипа. Однако есть

еще одна линия связи, в которую можно подать посторонний сигнал. Это линия иммобилайзер – контроллер. В одних автомобилях это один провод во многих это два провода обмена протоколами. Если разгадать протокол обмена, останется подать нужный сигнал в нужное время. Для взлома протокола используются мощности так называемых «облачных сервисов» — кластеров мощных вычислительных комплексов, которые за считанные минуты решают поставленные проблемы.

В процессе установки обходчик подключается к автомобилю дважды: сначала для сбора информации, потом — после подключения к компьютеру и дешифровки — окончательно, для функционирования в составе комплекса автозапуска. Например, для автомобилей Ford такое решение позволяет отказаться от использования дилерского оборудования. Для установки достаточно одного ключа который есть у владельца.

Другое направление в развитии обходчиков — это их использование в «самодостаточном» режиме отдельной установки (обычно это называется «Stand-Along mode»). Электроника современных автомобилей весьма часто позволяет использовать для запуска двигателя CAN-команды и/или слаботочные импульсы управления. К примеру автомобили Mitsubishi можно завести используя специальные CAN-команды. Обходчик в этом случае нужно подключить только к CAN-шине. Здорово не правда ли!

Бывают и более сложные Комбинированные схемы подключения. Например обходчик подключенный к линиям данных, дополняется одновременным подсоединением к CAN-шине (или даже одновременно к двум шинам: моторной и салонной). Иногда для запуска необходимо одновременно производить обмен данными по всем этим линиям, иногда подключение к CAN-шине требуется для однозначного определения модели автомобиля (и в дальнейшем может не использоваться). В качестве примеров можно сослаться на автомобили KIA и Nissan.

На рынке бесчиповых обходчиков и модулей запуска двигателя, лидером является Канадская компания Fortin. Модули Fortin позволяют обойти штатный иммобилайзер практически на всех автомобилях, а благодаря дополнительному функционалу обеспечивает простоту и удобство подключения внешних охранных систем и модулей автозапуска.

В качестве примера перечислю некоторые устройства Компании Fortin:

Fortin EVO-ALL ( Бесчиповый модуль запуска двигателя, Контроллер сочетающий в себе функционал модуля обхода штатного иммобилайзера и модуля сопряжения с CAN-шиной. Поддерживает 2570 моделей авто)
Fortin KEY-OVERRIDE-ALL ( Бесчиповый модуль запуска двигателя — Универсальный контроллер объединяющий несколько модулей обхода штатного иммобилайзера в одном корпусе. Поддерживает более 1000 моделей автомобилей. )
Fortin INT-BMW2 ( Бесчиповый модуль запуска двигателя — Интерфейсный модуль для универсального подключения систем удаленного запуска двигателя к автомобилям марок BMW и Mini Cooper. Применим для любого типа трансмиссий автоматической и ручной. Не требует программирования.)

Fortin EVO-RIDE ( Бесчиповый модуль запуска двигателя — Специализированный модуль обхода штатного иммобилайзера. Работает со всеми 40-битными and 80-битными кодировками ключа для автомобилей Ford, Lincoln, Mercury, Jaguar, Mazda, Toyota, Lexus и Scion. Самообучающийся, наличия в автомобиле ключа не требует.)

Fortin EVO-CAN ( Бесчиповый модуль запуска двигателя — Контроллер сочетающий в себе функционал модуля обхода штатного иммобилайзера и модуля сопряжения с CAN-шиной. Благодаря функционалу, обеспечивает простоту и удобство подключения внешних охранных систем и модулей автозапуска.)
Fortin EVO-CHR ( Бесчиповый модуль запуска двигателя Универсальный модуль ВСЕ-В-ОДНОМ, обладающий функционалом модуля зажигания с обходом штатного иммобилайзера и интерфейсом шины CAN. Совместим почти со всеми системами запуска двигателей марок Chrysler, Dodge и Jeep выпускавшихся в период 2004-2010г.)

Более подробно о «Фортин» можно посмотреть на сайте Проекта Фортин-Россия.

Обходчик для штатного иммобилайзера Старлайн без ключа

Для каких случаев обычно может понадобиться такой обходчик? Здесь могут быть такие варианты:

Не будем брать тот пример, когда автомобиль угоняют. Предположим, что его нужно убрать с определенного участка ввиду каких-либо требований (например, опасности нахождения), не дожидаясь хозяина. В этом случае не обойтись без несанкционированного обхода.
Требуется установка автосигнализации с автоподзаводом.
Ключ потерян.

Обходчик Starlineи здесь предлагает простое, но вместе с тем серьезное решение. В современных автомобилях замок зажигания является непросто системой с силовыми цепями.

Сегодня обходчик — это уже сложное электронное устройство, имеющее CAN-шину и слаботочные цифровые цепи. Но даже в таких случаях проблема оказывается решаемой.

Для такого взлома иммобилайзера могут использоваться даже мощности, представленные у «облачных сервисов» они имеют в комплекте кластеры громадных вычислительных мощностей и могут решать такие вопросы в достаточно короткий промежуток времени.

Обходчик иммобилайзера своими руками

Сделать обходчик самому не сложно. Для этого вам понадобиться провод сечением 0,2 — 0,25 мм ( Лучше использовать тонкий трансформаторный провод покрытый лаком, но можно использовать и другой провод в изоляции), 12 В реле с нормально разомкнутыми контактами, Запасной ключ с чипом или просто чип вынутый из ключа.

Нужно сделать катушку для замка зажигания, сделать катушку для ключа с чипом и подключить эти катушки к реле по схеме B.

Катушку для замка можно сделать намотав провод поверх штатной катушки. Количество витков от 10 до 50, подбирать количество витков в каждом случае лучше индивидуально.

Мне понравился оригинальный способ изготовления катушки на форуме civic-club.ru участником Z_Z_Z. Подбираем подходящий предмет цилиндрической формы с диаметром чуть большем, чем замок зажигания. Автор использовал моток скотча, кусок изоленты и трансформаторную проволоку. Если навести курсором на картинку вы увидите пояснение к этой картинке.

В результате получилось тонкое компактное кольцо которое нужно установить на замок зажигания автомобиля. Катушку для ключа или чипа изготавливаем простой намоткой прямо на ключ или чип. Проволока такая же, что и для катушки на замок, количество витков 7-20. Закрепить её изолентой или другими фиксаторами не разрушающими лак проволоки. Дальше собрать все вместе по схеме В и спрятать подальше реле с ключом/чипом. Обходчик иммобилайзера готов.

Как работает обходчик иммобилайзера?

Поэтому такие гаджеты можно назвать обходными только условно. Скорее, у них совершенно иной принцип получения доступа к мотору.

Сейчас всё чаще встречаются автомобили со встроенными иммобилайзерами. Наиболее часто встречаются автомобили, оборудованные системой RFID (Radio Frequency Identification) и VATS (Vehicle Anti-Theft System). Смысл иммобилайзеров в том, что автомобиль можно завести только «родным» ключом. То есть ключом, который прописан в «мозгах» у автомобиля (если авто оборудован иммобилайзером RFID) или ключом, имеющим характеристики, необходимые для запуска двигателя (для авто, оборудованных VATS). Проще говоря, простой болванкой автомобиль не заведёшь.

Первый тип иммобилайзеров (RFID) встречается у большинства автомобилей азиатского и европейского производства. Второй тип иммобилайзеров (VATS) – почти у всех автомобилей американского производства.

Как же быть, если Вам хочется в свой автомобиль поставить автосигнализацию с автозапуском, а на авто есть встроенный иммобилайзер!? Вариант установки жидкостных подогревателей «Webasto» или «Гидроник» не будем рассматривать – нет 40-55 тысяч рублей у нас. Хоть и на самом деле именно установку этих подогревателей я и рекомендовал бы в первую очередь владельцам дорогущих новых автомобилей.

Значит, надо как-то обойти штатный иммобилайзер.

Обход иммобилайзера системы RFID

Этот тип иммобилайзеров характеризуется тем, что внутри ключа зажигания находится маленький «чип», называемый трансподером., который передаёт RF-сигнал маленькой мощности. Этот сигнал считывается антенной штатного иммобилайзера, которая расположена на замке зажигания. Можно, конечно, вытащить «чип» из ключа и примотать его к антенне на замке зажигания. Но тогда иммобилайзер автоматически деактивируется и автомобиль можно уже завести простой болванкой. Здесь на помощь приходят модули обхода иммобилайзеров. Все обходчики очень похожи и по составу и по подключению. Рассмотрим для примера обходчик иммобилайзеров Scher-Khan BP-2.

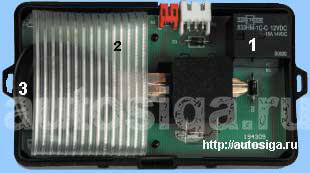

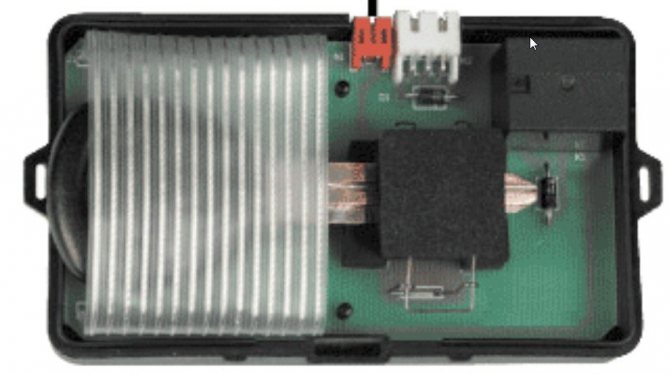

Модуль представляет собой коробочку, куда ложится дополнительный ключ (на рисунке 3) (если у Вас нет второго ключа, то необходимо его сделать, в Красноярске изготовление такого ключа стоит 1500-10500 в зависимости от автомобиля). В этой же коробочке находятся ещё реле (на рисунке 1) и считывающая антенна (на рисунке 2).

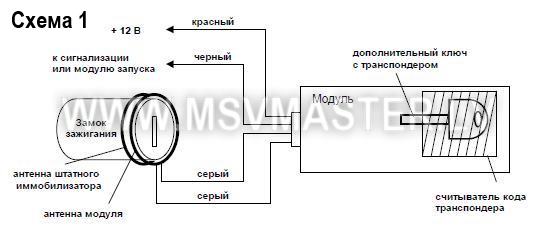

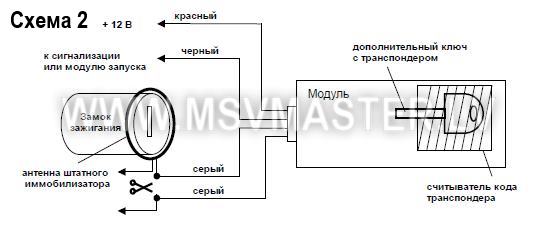

Подключать модуль обхода иммобилайзера просто.

Положите дополнительный ключ чипом внутрь считывающей антенны в модуль обходчика иммобилайзера.

Внешнюю антенну модуля обхода иммобилайзера необходимо закрепить на цилиндре замка зажигания. Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Буквально несколько миллиметров разницы – и автозапуск не работает! Кстати, штатная антенна RFID может находиться и не на замке зажигания. Пример тому – Toyota Prius.

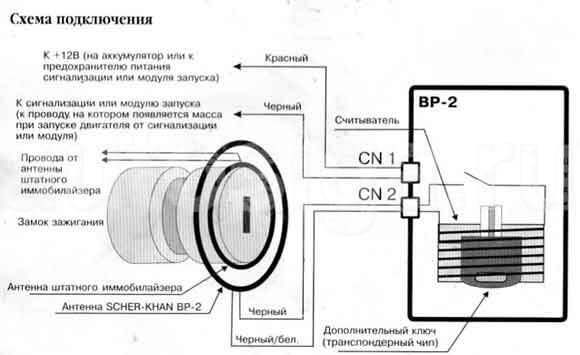

Один провод, в BP-2 – это красный, подключаем к +12 Вольт. Второй – чёрный, к какому-нибудь «минусу». Смысл в том, чтобы не было одновременно «плюса» и «минуса» на этих двух проводах пока автомобиль не заводится дистанционно. При попытке автоматического или дистанционного запуска двигателя необходимо, чтобы на обоих выше указанных проводах появлялись сигналы. К каким цепям Вы будете подцеплять – это уже зависит от автомобиля и Вашей смекалки. Например, красный – «плюс» постоянный, чёрный – «масса», появляющаяся на выходе дополнительного канала автосигнализации при попытке автозапуска. Или, чёрный – «масса», появляющаяся на выходе дополнительного канала автосигнализации при попытке автозапуска, красный – «плюс», появляющийся на выходе силового провода стартера (зажигания) автосигнализации при попытке дистанционного запуска. Короче, вариантов много. Чаще, конечно, используют первый вариант подключения.

Теперь проверяйте работу дистанционного автозапуска, и если всё работает – двигатель заводится без ключа в замке зажигания с брелка автосигнализации, то можно прятать обходчик иммобилайзера подальше от глаз. При сборке кожуха рулевой колонки не сдвиньте антенну обходчика! Знаете, как обидно, когда всё собрал, переоделся, собрался домой, начинаешь делать контрольную проверку, а автомобиль не заводится! И опять переодеваться, разбирать кожух, двигать туда-сюда антенну обходчика на замке зажигания… плохо, короче.

Может случиться и так, что вроде бы всё правильно подключили и антенна обходчика вплотную с антенной штатного иммобилайзера, а автозапуск не происходит. В этом случае, скорее всего (если Вы уверены, что с модулем обходчика иммобилайзера всё в порядке) необходимо заменить обходчик на другой.

Дело в том, что не все обходчики иммобилайзеров подходят ко всем автомобилям. Например, производители обходчиков иммобилайзера Scher-Khan советуют использовать Scher-Khan BP-2 для автомобилей азиатского происхождения, а Scher-Khan BP-3 – для автомобилей европейской сборки.

Если Вы не уверены, какой именно обходчик иммобилайзера подойдёт к автомобилю, возьмите так называемый «универсальный» модуль обхода иммобилайзера. Например, 556U. Этот обходчик иммобилайзера имеет несколько способов подключения. У него 9 проводов для подключения (6 питания и 3 антенных) и внутри перемычка на две позиции. Только с помощью такого обходчика удалось победить Skoda (не помню какую), BMW какую-то. Ну и простые автомобили он как орешки щёлкает. Стоимость его, правда, в 2-3 раза выше тех же Scher-Khan.

Бывает, что петля антенны обходчика слишком мала для того, чтобы её надеть на замок зажигания или туда, где находится антенна штатного иммобилайзера. Тогда опять же придётся подбирать другой модуль обхода иммобилайзера. Для таких случаев я рекомендую обходчик AME. У него плюс в том, что его антенна просто-напросто огромная петля. Эту петлю можно надеть хоть куда. Ещё один плюс данного обходчика иммобилайзера в том, что его петлю можно обмотать несколько раз вокруг штатной антенны, тем самым увеличивая вероятность обхода штатного иммобилайзера. Кстати, с помощью именно обходчика AME удалось победить Toyota Prius. Тут понадобилась и его огромная петля и возможность несколько раз обмотать её вокруг штатной антенной RFID.

Я надеюсь, Вы поняли принцип работы обходчика иммобилайзера. Во время дистанционного запуска двигателя срабатывает реле (помните чёрный и красный провода Scher-Khan BP-2 – это не что иное, как провода, питающие обмотку реле обходчика), находящееся в модуле обхода иммобилайзера. Через нормально-разомкнутые контакты реле сигнал, считанный антенной в обходчике иммобилайзера с дополнительного ключа, передаётся на внешнюю антенну обходчика. С внешней антенны обходчика иммобилайзера сигнал считывает уже антенна штатного иммобилайзера, расположенная на замке зажигания. А там уже по штатной проводке сигнал пошёл в «мозги» автомобильные и т.д.

Ещё один способ обойти штатный иммобилайзер – самому сделать что-то наподобие обходчика. Всё что нужно – «чип» или родной второй ключ, реле, проволока и терпение. Терпение потому, что угадать число витков те так и просто, особенно если у Вас до этого не было навыков в таком виде деятельности. В интернете полно таких советов, поэтому я не буду на этом останавливаться.

В заключении хочу сказать, что упомянутые выше модули обхода иммобилайзеров не являются панацеей. Просто это те обходчики, с которыми мне приходилось чаще всего работать.

Обход иммобилайзеров системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Если при запуске двигателя декодер системы VATS не обнаружит необходимое сопротивление, цепи стартера и топливного насоса могут быть заблокированы.

Определите номинал резистора ключа. Обычно резистор имеет сопротивление 390-11800 Ом. Выберите резистор с погрешностью не более 5%.

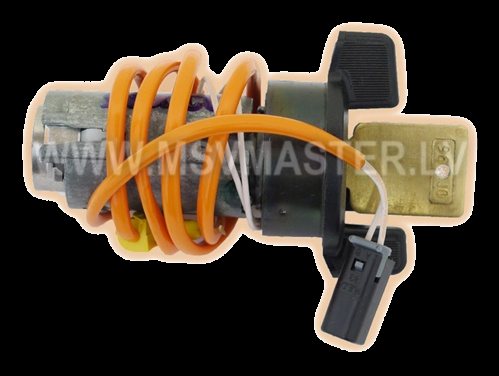

Найдите провода VATS. Провода VATS — два провода малого сечения, выходящие из района рулевой колонки. Цвет их может быть различным, но они часто заключены в оранжевый, белый или чёрный кембрик — это или два белых провода или один пурпурный/белый, а другой — белый/черный.

Далее воспользуйтесь приведенной ниже схемой обхода VATS при дистанционном запуске.

При подключении к проводам VATS неважно, какой из проводов перерезать.

Как видите, ничего сложного.

Желательно, если Вы устанавливаете обходчик, поставить, как минимум, хитрушку какую-нибудь. Я же своим клиентам советую дооборудовать свой автомобиль иммобилайзером, который позволяет двигатель запускать дистанционно, но блокирует его работу при движении автомобиля.

Bmw e60 иммобилайзер как обойти

Ответ на комментарий № 1 пользователя Seregs421 :

обходчик уже стоит

Ответ на комментарий № 2 пользователя MUSE :

то есть машина должна и вилкой завестись?по теме если иммобилайзер-ключ не признает даже стартером не крутнешь.у тебя так?

Ответ на комментарий № 3 пользователя antonvint :

стартер схватывает, она маслает но не может завестись. заехал в другом сервесе проверил иммобилайзер, оказался рабочий! ничего не понимаю

Ответ на комментарий № 5 пользователя antonvint :

сначало они подключили ее к компу, она показала что нет связи с иммобилайзер. а потом я снял иммобилайзер и съездил в другую контору проверил его, сказали он рабочий. вот я и думаю кто мне шешит.

Ответ на комментарий № 6 пользователя Predvoditel :

да откуда возьмется искра, если EWS не отвечает. он блокирует в первую очередь искру, форсунки и стартер. на стартер была перемычка в EWS, сейчас ее убрали и теперь он не крутит.

Ответ на комментарий № 2 пользователя MUSE :

Что за обходчик, и куда его ставят?

Такая же проблема.

Все светится, датчики работают но не заводится.

У меня такая же проблема, не чего не пойму . Только у меня ключа не видит а стартер крутит

Ответ на комментарий № 10 пользователя Иван :

у меня такая же беда.. 4 месяца уже машина стоит. я покупал новый evs прошивал его вмести с ключом,но у меня даже стартер не крутит.. поставил вчера обходчик,тоже самой,приборка горит,но не крутит движок.что можно ещё попробовать? спасиб.

Ответ на комментарий № 12 пользователя antonvint :

на сто к электрику ездил.. блок управления двс может быть при делах?? на evs вроде сигнал идёт.но почему то стартер не кратит

Ответ на комментарий № 15 пользователя миша :

и сажги нахрен машину.а если открытым текстом-вези её в сервис.если время дорого.поверь это будет самое верное решение.одно дело пистолет в бак засунуть и лампочку поменять другое специализированный ремонт тем более связанный с кодированием- программированием
