Что нужно знать о вариаторных коробках передач

Вариаторные коробки передач (CVT, Continuously Variable Transmission) обеспечивают плавный и бесступенчатый переход между передачами. С момента появления в 50-х годах на автомобилях DAF и Volvo, вариаторы стали популярны благодаря оптимизации расхода топлива и улучшению динамики разгона. В этой статье рассмотрим принцип работы вариаторных коробок, их преимущества и недостатки, а также дадим советы по эксплуатации, чтобы вы лучше поняли, как эта технология влияет на ваш опыт вождения.

Что это такое

Многих интересует, что такое вариатор и чем он отличается от других трансмиссий в автомобилях.

Идея вариатора возникла у Леонардо да Винчи в XV веке, но патент на эту технологию был зарегистрирован только в конце XIX века. Первая машина с вариатором появилась в 50-х годах XX века, когда компания DAF установила его на свои автомобили. Позже аналогичную трансмиссию начали использовать и в моделях Volvo. Однако вариатор не получил широкой популярности, и его производство было приостановлено, хотя работы по усовершенствованию продолжались.

Вариатор обозначается как CVT — бесступенчатая трансмиссия.

Основная особенность вариатора — способность изменять передачи без последовательного изменения скоростей, что и обуславливает его название — бесступенчатый.

CVT относится к автоматическим трансмиссиям и работает в широком диапазоне, переключая передачи автоматически под контролем электроники. Разница между современным вариатором и традиционным автоматом значительна:

• Бесступенчатые коробки более компактны и легки благодаря своей конструкции.
• У этих трансмиссий разные принципы работы. Вариатор обеспечивает оптимальное сочетание нагрузки на двигатель и передаточного отношения в реальном времени, так как изменения происходят каждую секунду.

С точки зрения инженерии вариатор считается одной из лучших трансмиссий, но эта технология все еще требует доработки.

Понимание работы системы CVT поможет лучше оценить ее преимущества при выборе автомобиля с такой трансмиссией.

CVT считается оптимальной для автомобилей благодаря отсутствию переключений передач. При движении автомобиля толчки, характерные для автоматических коробок и роботизированных трансмиссий, отсутствуют. Скорость увеличивается плавно и ровно, без резких рывков.

Эксперты отмечают, что вариаторные коробки передач (CVT) становятся все более популярными благодаря своей способности обеспечивать плавное и бесступенчатое изменение передаточного отношения. Это позволяет автомобилям с такими трансмиссиями достигать оптимального уровня мощности и экономии топлива. Однако, несмотря на свои преимущества, вариаторы имеют и недостатки. Например, они могут быть менее надежными в условиях высокой нагрузки и требуют более тщательного обслуживания. Специалисты советуют обращать внимание на качество масла и регулярность его замены, так как это напрямую влияет на срок службы вариатора. Кроме того, важно учитывать, что стиль вождения также может существенно повлиять на долговечность данной трансмиссии. В целом, вариаторные коробки передач представляют собой интересное решение для тех, кто ценит комфорт и экономичность, но требуют внимательного подхода к эксплуатации.

Как правильно использовать вариатор (CVT) в своём автомобиле | Советы

Принцип работы

Далее разберёмся с принципом работы вариаторов на автомобилях.

Функционирование такой коробки основано на том, что крутящий момент постоянно меняется на ведущем и ведомом диске. Авто стартует мягко и плавно, чего нет у других трансмиссий. По ощущениям это напоминает мощную электромашину с плавным разгоном и с отсутствующими шумами при наборе скорости.

Поскольку в CVT переключения скоростей как такового нет, это позволяет быстрее увеличивать скорость.

Принцип работы заключается в том, что коробка плавно меняет передаточные числа при увеличении и снижении скорости. Огромную роль в этом играет программное обеспечение. В самом простом виде вариатор является движущим механизмом, в котором вращение от одного узла к другому передаётся через промежуточное звено. В качестве узла выступает пара шкивов. Это колёса с ободом вокруг и с ремнём внутри. А промежуточное звено представлено в виде клинового ремня, который соединяет собой шкивы. В итоге коробка и получила своё название клиноременного вариатора.

В случае с CVT происходит непрерывная подача крутящего момента на колёса. Аналогично без перерывов меняется и передаточное отношение, что возникает при изменении оборотов ДВС, и в этот момент ремень сильнее натягивается либо ослабляется.

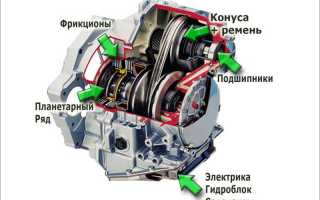

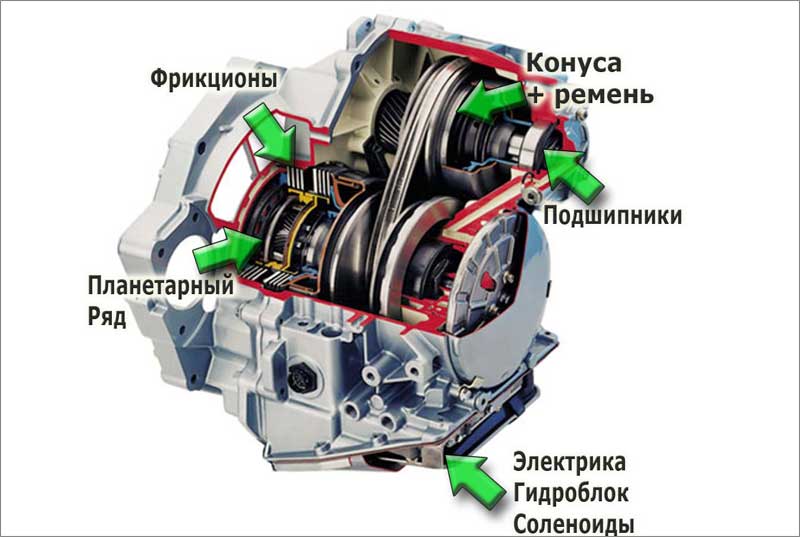

Если говорить про устройство вариатора, то его конструкция, принцип работы и составляющие элементы могут меняться в зависимости от конкретного типа CVT, предусмотренного для автомобиля.

Но к числу основных компонентов вариаторной коробки можно отнести:

• шкивы;
• ремень;
• гидравлический трансформатор (не на всех моделях);
• планетарный редуктор;
• первичный вал;
• вторичный вал;
• дифференциал;
• электронная система;
• комплект датчиков;
• гидравлическая жидкость (масло) и пр.

Принцип работы коробок одинаковый, но конструкция и устройство отличаются.

Интересные факты

Вот несколько интересных фактов о вариаторных коробках передач:

1. Принцип работы: Вариатор (CVT) использует систему конусов и ремней или цепей для изменения передаточного отношения, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это обеспечивает плавное ускорение без резких переключений, что делает вождение более комфортным.

2. Экономия топлива: Благодаря своей конструкции вариаторные коробки передач могут значительно улучшать топливную экономичность. Они позволяют двигателю работать на наиболее эффективных оборотах, что особенно заметно в городских условиях, где частые остановки и старты.

3. Сложность и обслуживание: Хотя вариаторы предлагают множество преимуществ, они также могут быть более сложными в обслуживании и ремонте по сравнению с традиционными автоматическими или механическими коробками передач. Это связано с использованием специализированных компонентов и технологий, что может привести к более высоким затратам на ремонт в случае поломки.

Как не сломать Вариатор (CVT). Он Вам не АКПП! 300 т.км? Легко.

Разновидности вариаторов

Существует три основных типа вариаторов:

• клиноременной механизм — наиболее распространённый;
• клиноцепной автомобильный вариатор;
• тороидный вариатор.

Клиноременной тип остаётся самым популярным.

• В современных клиноременных CVT используются шкивы из высокопрочных металлов.
• Ремень заменён на наборную ленту из износостойкого материала, ранее использовались эластичные жгуты.
• На ремне есть специальное покрытие, предотвращающее быстрое изнашивание и проскальзывание.
• Один шкив соединён с коленвалом двигателя, выполняя функцию преобразователя энергии.
• Ведомый шкив соединён с колесами автомобиля.
• Шкивы имеют переменный диаметр: при низкой скорости ведущий шкив минимален, а ведомый — максимален. При средней скорости размеры шкивов выравниваются. Изменяя размеры шкивов, регулируют передаточное число.
• Управление механизмом осуществляется с помощью электроники, получающей данные от множества датчиков.

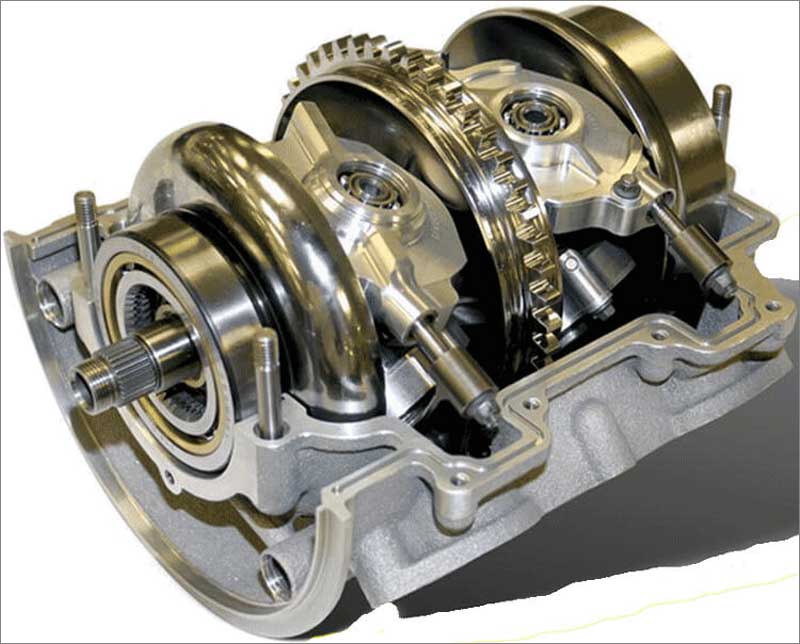

Тороидный вариатор чаще устанавливается на автомобили с полным и задним приводом и считается более сложным устройством.

• В этом варианте шкивы заменены на конусообразные диски.
• Диски направлены друг к другу острыми краями.
• Верхний диск является ведущим, нижний — ведомым.
• Роль ремня выполняют ролики, располагающиеся между дисками и движущиеся вдоль их изгибов.
• При синхронном поднятии дисков происходит увеличение передачи, при опускании — снижение.
• Передача усилия осуществляется за счёт трения, ролики трутся о диски.

С точки зрения надёжности тороидные вариаторы превосходят клиноременные, но имеют недостаток — невозможность ремонта. При неисправностях требуется полная замена вариатора.

Цепной вариатор — разновидность клиноременной коробки, где вместо ремня используется стальная цепь. Этот тип, разработанный компанией Audi, отличается длительным сроком службы, высокой надёжностью и устойчивостью к нагрузкам, что делает его подходящим для грузового транспорта.

Цепные вариаторы не получили широкой популярности из-за значительного уровня шума во время работы.

Таким образом, клиноременной вариатор стал наиболее распространённым и используется на большинстве автомобилей.

Как распознать вариатор в автомобиле

Некоторые автомобилисты интересуются тем, как можно отличить коробку вариатор от автомата визуально, по внешним признакам.

В действительности сделать это не так просто. Проблема в том, что визуально вариатор имеет примерно такое же оформление, как и у автомата. Из-за этого визуально отличить их между собой и определить без дополнительного вмешательства в автомобиль, где какая КПП, довольно сложно.

Это связано с тем, что у АКПП и у CVT на корпус коробки наносятся аналогичные символы типа режима Паркинг, задний ход, Драйв и пр.

Для идентификации вариатора можно воспользоваться:

• описанием авто в документах;
• информацией в Интернете;
• табличкой на кузове машины.

Вам потребуется руководство по эксплуатации, где должна быть описана применяемая коробка. Ещё один способ предусматривает использование VIN-кода транспортного средства. Через специальные веб-сервисы можно за пару минут узнать все подробности комплектации.

Но вовсе не обязательно платить за такую информацию и искать данные на просторах всемирной паутины. Можно просто взглянуть на табличку. В ней прописаны символы, в которых и зашифрован тип установленной коробки передач.

Самым же простым способом будет идентификация через тест-драйв. Проедьтесь на машине, и вы сразу поймёте, что это CVT. Если толчки отсутствуют, автомобиль разгоняется плавно и без рывков, перед вами вариатор.

Что означает режим "L" на АКПП?

Преимущества и недостатки

Перед принятием решения о покупке автомобиля с вариатором стоит ознакомиться с его преимуществами и недостатками.

К положительным аспектам CVT относятся:

• плавность хода;
• высокий коэффициент полезного действия;
• комфорт;
• динамичное ускорение;
• отсутствие толчков и рывков;
• оптимизированный режим работы двигателя;
• экономичность.

Срок службы вариатора нельзя однозначно отнести к плюсам или минусам, так как он зависит от условий эксплуатации.

Несмотря на улучшения и новые технологии, вариатор имеет ряд недостатков:

• При высоких нагрузках и агрессивном вождении он может быстро выйти из строя.
• Масло для таких трансмиссий дороже, и требуется более частая замена масляного фильтра.
• Эти коробки передач не предназначены для автомобилей с мощностью двигателя свыше 220 лошадиных сил.
• Существуют строгие ограничения на буксировку.
• Автомобили с CVT не подходят для перевозки тяжёлых грузов и прицепов.

Такой автомобиль лучше всего подходит для городских поездок на умеренных скоростях. Для любителей активного вождения вариатор не станет оптимальным выбором. Если вы предпочитаете спокойные поездки и не планируете буксировку, выбор вариатора будет разумным решением.

Правила эксплуатации

Напоследок стоит рассказать о том, как нужно правильно ездить на коробке вариаторе и что следует знать об особенностях эксплуатации.

Чтобы понять, можно ли буксировать автомобили с вариаторами и действительно ли можно при вариаторе на автомобиле таскать за собой прицеп, стоит взглянуть на 5 главных ошибок автомобилистов.

1. Резкие разгоны и большая скорость. Если вы не знаете, как правильно пользоваться вариатором, запомните главное. Эта коробка не любит агрессивное вождение. Это гарантия быстрого выхода из строя трансмиссии. Чем выше нагрузки, тем быстрее изнашивается агрегат.
2. Эксплуатация в условиях бездорожья. Сами производители вводят в заблуждение покупателей, предлагая кроссоверы с CVT. Бездорожье связано с постоянными пробуксовками, высокими оборотами. Это влечёт за собой перегрев ремней и шкивов. Зацепы и проскальзывания вовсе ведут к задирам на шкивах.
3. Буксировка прицепа. Вариатор не любит тащить за собой тяжёлый груз. Поэтому CVT с прицепами являются опасной комбинацией. Если вам требуется регулярно перевозить на машине тяжёлые грузы, используя прицеп, от вариатора категорически откажитесь. То же самое можно ответить на вопрос о том, можно ли буксировать другие авто на вариаторе. Лучше этого не делать. А если и возникла такая необходимость, то только при скорости до 60 км/час и не более 50 км.
4. Буксировка машины. Часто автолюбители интересуются тем, можно ли буксировать автомобили с коробкой вариатором. Нет, делать это нельзя ни в коем случае. Если автомобиль заглох, машину следует грузить на эвакуатор или использовать метод частичной погрузки. В противном случае ведомый вал начнёт вращаться от автоколёс, и в итоге цепь либо ремень проточат неподвижный вал. Коробка выйдет из строя.
5. Небрежное обслуживание. CVT крайне чувствительная к качеству расходников, особенно масла. Для вариаторов применяется специальная смазка. Оптимально её менять каждые 30 тысяч км., использовать только оригинальную жидкость, рекомендованную производителем.

У вариатора неплохие перспективы. Но лишь при условии, что работа над ошибками продолжится, и слабые стороны CVT в последующем будут устранены.

Частые проблемы и их решение

Вариаторные коробки передач (CVT) становятся все более популярными благодаря своей плавности работы и экономичности. Однако, как и любая другая трансмиссия, они могут сталкиваться с определенными проблемами. Важно знать о наиболее распространенных неисправностях и способах их устранения.

1. Проблемы с перегревом

Одной из наиболее частых проблем вариаторных коробок является перегрев. Это может произойти из-за недостатка трансмиссионной жидкости, загрязнения системы или неисправности радиатора. Перегрев может привести к серьезным повреждениям, поэтому важно следить за уровнем и состоянием жидкости.

Решение: Регулярно проверяйте уровень трансмиссионной жидкости и меняйте ее согласно рекомендациям производителя. Если перегрев продолжается, стоит обратиться к специалистам для диагностики системы охлаждения.

2. Шумы и вибрации

Если вы начали замечать посторонние шумы или вибрации при работе вариатора, это может указывать на износ деталей или проблемы с ремнем. Шумы могут возникать из-за неправильной установки или повреждения компонентов трансмиссии.

Решение: При появлении шумов рекомендуется немедленно обратиться в сервисный центр для диагностики. Возможно, потребуется замена ремня или других деталей.

3. Проблемы с переключением передач

Некоторые водители могут столкнуться с проблемами при переключении передач, когда вариатор не может плавно изменять передаточное число. Это может быть вызвано износом ремня, неисправностью датчиков или проблемами с электроникой.

Решение: Для устранения этой проблемы необходимо провести полную диагностику трансмиссии. В некоторых случаях может потребоваться обновление программного обеспечения или замена датчиков.

4. Утечки трансмиссионной жидкости

Утечки трансмиссионной жидкости могут привести к недостаточному уровню жидкости, что, в свою очередь, может вызвать перегрев и повреждение коробки передач. Утечки могут происходить из-за поврежденных уплотнений или шлангов.

Решение: Регулярно проверяйте наличие утечек и состояние уплотнений. При обнаружении утечек необходимо заменить поврежденные детали и долить трансмиссионную жидкость до необходимого уровня.

5. Неисправности электроники

Современные вариаторные коробки передач часто управляются электроникой, и любые сбои в работе системы могут привести к неправильному функционированию трансмиссии. Это может проявляться в виде ошибок на приборной панели или некорректной работы трансмиссии.

Решение: В случае возникновения проблем с электроникой рекомендуется провести диагностику с использованием специализированного оборудования. Возможно, потребуется перепрограммирование или замена электронных компонентов.

Знание о возможных проблемах и их решениях поможет владельцам автомобилей с вариаторными коробками передач своевременно реагировать на неисправности и избегать серьезных повреждений. Регулярное техническое обслуживание и внимательное отношение к работе трансмиссии являются залогом долгого срока службы вариатора.

Вопрос-ответ

Каковы основные преимущества вариаторных коробок передач?

Вариаторные коробки передач обеспечивают плавное изменение передаточного отношения, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это приводит к улучшению топливной экономичности и более комфортному вождению, так как отсутствуют резкие переключения передач.

Каковы недостатки вариаторных коробок передач?

Одним из основных недостатков вариаторных коробок является их высокая стоимость ремонта и обслуживания по сравнению с традиционными автоматическими или механическими трансмиссиями. Также некоторые водители отмечают недостаток отзывчивости при резком ускорении, так как вариатор может не всегда мгновенно реагировать на нажатие педали акселератора.

Как ухаживать за вариаторной коробкой передач?

Для поддержания вариаторной коробки в хорошем состоянии важно регулярно проверять уровень и состояние трансмиссионной жидкости, а также следить за ее заменой в соответствии с рекомендациями производителя. Также стоит избегать перегрева трансмиссии и резких маневров, которые могут негативно сказаться на ее работе.

Советы

СОВЕТ №1

Перед покупкой автомобиля с вариаторной коробкой передач, обязательно ознакомьтесь с отзывами владельцев и рейтингами надежности. Это поможет вам избежать моделей с известными проблемами и выбрать более надежный вариант.

СОВЕТ №2

Регулярное обслуживание вариаторной коробки передач крайне важно. Следите за состоянием масла и заменяйте его в соответствии с рекомендациями производителя, чтобы продлить срок службы трансмиссии.

СОВЕТ №3

При эксплуатации автомобиля с вариатором старайтесь избегать резких ускорений и торможений. Плавный стиль вождения не только улучшит комфорт, но и снизит износ коробки передач.

СОВЕТ №4

Если вы заметили необычные звуки или изменения в работе вариатора, не откладывайте визит к специалисту. Ранняя диагностика поможет избежать более серьезных и дорогостоящих ремонтов в будущем.
