Диагностика и ремонт отопителя Volkswagen Transporter Т4

Отопитель Volkswagen Transporter Т4 обеспечивает комфорт водителя и пассажиров в холодное время года. Однако он может выходить из строя, что приводит к недостаточному отоплению или посторонним запахам. В этой статье рассмотрим методы диагностики и ремонта отопителя, что поможет владельцам Volkswagen Transporter Т4 самостоятельно выявлять и устранять проблемы, обеспечивая надежную работу системы отопления и комфортные поездки.

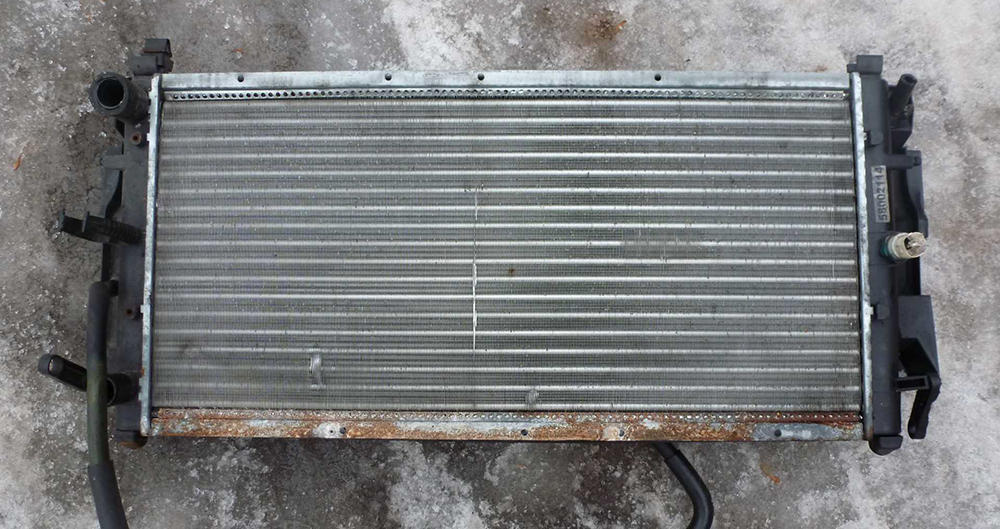

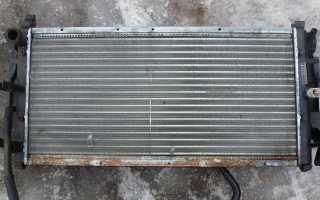

Радиатор отопителя

Забитый радиатор препятствует нормальному потоку теплоносителя, что приводит к снижению теплоотдачи и увеличению образования накипи. Чтобы выяснить, связана ли проблема с радиатором, необходимо проверить состояние охлаждающей жидкости: если она грязная или мутная, это свидетельствует о загрязнении внутренних стенок радиатора. Данная проблема часто наблюдается у автомобилей с большим пробегом, так как система охлаждения не является полностью герметичной, и в нее могут попадать загрязняющие вещества. Использование воды вместо охлаждающей жидкости в летний период усугубляет эту ситуацию.

Герметики для заделки трещин и «чистящие» добавки в тосол могут негативно сказаться на состоянии радиатора, образуя осадок, который забивает каналы печки. Обычно качественная чистка радиатора помогает решить проблему. Время, необходимое для этой процедуры, зависит от состояния радиатора и используемых средств, однако ее следует проводить на снятом радиаторе. Демонтаж радиатора может выполнить любой автовладелец. Рассмотрим последовательность действий по снятию переднего отопителя:

• Снижаем уровень антифриза – достаточно убрать около одного литра.
• Отсоединяем шланги, которые идут к печному радиатору из моторного отсека.
• Разбираем панель в салоне, начиная с перчаточного ящика.
• За бардачком расположен вентилятор отопителя, который затрудняет доступ к радиатору. Для его снятия отгибаем крепежный зажим и поворачиваем корпус вентилятора по часовой стрелке.
• Отключаем питающий провод и резистор, регулирующий скорость вращения мотора.
• Смещаем вентилятор вдоль воздуховода к центру парприза для его извлечения.
• Демонтируем центральный воздуховод, который крепится тремя болтами М6 с внутренними шестигранными шлицами.
• Отстегиваем 10 клипс (по четыре с каждой стороны и по одной сверху и снизу) для извлечения воздуховода.
• Отсоединяем тросики привода воздушных заслонок (два: один у автомагнитолы, другой – под парпризом).
• Снимаем корпус радиатора, открутив два болта М6, один из которых (нижний) скрыт под лючком тепловой защиты.
• Завершаем отсоединением дренажной трубки и извлечением печки.

После тщательной промывки радиатора устанавливаем его обратно и собираем все в обратном порядке.

Эксперты подчеркивают, что диагностика и ремонт отопителя Volkswagen Transporter Т4 требуют внимательного подхода и глубоких знаний конструкции автомобиля. Часто проблемы с отопителем возникают из-за засоров в системе охлаждения или неисправностей в электрической части. Специалисты рекомендуют начинать с проверки уровня антифриза и состояния радиатора отопителя, так как это может существенно повлиять на эффективность работы системы. Также важно обратить внимание на состояние вентилятора и термостата. При выявлении неисправностей следует использовать оригинальные запчасти, чтобы избежать повторных поломок. Регулярное техническое обслуживание и своевременная диагностика помогут продлить срок службы отопителя и обеспечить комфорт в салоне автомобиля.

WV транспортер т 4 замена радиатора печки

Эксперты отмечают, что диагностика и ремонт отопителя Volkswagen Transporter Т4 требуют внимательного подхода и глубоких знаний конструкции автомобиля. Часто владельцы сталкиваются с проблемами, связанными с недостаточной эффективностью обогрева или полным отсутствием тепла в салоне. Основные причины могут заключаться в засорении радиатора отопителя, неисправностях термостата или утечках охлаждающей жидкости. Специалисты рекомендуют проводить регулярные проверки системы отопления, чтобы избежать серьезных поломок. При ремонте важно использовать оригинальные запчасти, что обеспечит надежность и долговечность работы отопителя. Также стоит учитывать, что некоторые неисправности могут требовать не только замены деталей, но и тщательной диагностики электроники, что подчеркивает важность обращения к квалифицированным специалистам.

Электровентилятор

Неисправность вентилятора можно определить по тому, что печка, независимо от режима обогрева, практически не дует, хотя сам воздух горячий. Однако не спешите к разборке торпеды – вполне возможно, что моторчик печки Т4 не крутится из-за сгоревшего предохранителя №3 (блок ПП в салоне). Если это так – ищите короткое замыкание в проводке. Если нет – проблема может заключаться в оборванной цепи питания вентилятора, или в сгоревшем резисторе – все эти проверки можно легко осуществить с помощью тестера. Если с электрической частью всё нормально – вероятно сгорел сам моторчик, например, из-за заклинившей крыльчатки. Если вы не электрик, лучше заменить такой вентилятор на новый. Алгоритм разборки:

• откручиваем правый воздуховод вместе с дефлектором;
• демонтируем сетку динамика, чтобы получить доступ к креплению подушки безопасности;
• снимаем его, открутив два болта;
• теперь нужно демонтировать автомагнитолу, чтобы получить доступ к правому креплению ПБ (два болта в не очень доступном и удобном месте);
• после отщелкивания панели подушки откроется доступ к крышке панели. Она крепится тремя шестигранными болтами, один из которых откручивается нормально, а для доступа к двум другим придётся демонтировать центральную консоль;
• после снятия крышки подушки нужно отсоединить фишку airbag;
• вытащить ПБ удастся, только демонтировав один из кронштейнов;
• получаем доступ к вентилятору, для удобства отсоединяем моторчик от корпуса (располовиниваем) и вытаскиваем.

Остаётся установить новый вентилятор и произвести сборку в обратном порядке.

как поменять мотор печки на транспортёр Т4

Интересные факты

Вот несколько любопытных фактов о диагностике и ремонте отопителя Volkswagen Transporter Т4:

1. Система отопления и вентиляции: В Volkswagen Transporter Т4 предусмотрена система отопления, которая включает радиатор отопителя, вентилятор и различные датчики. Часто проблемы с отопителем возникают из-за засорения радиатора или неисправности вентилятора, что может привести к недостаточному обогреву салона. Регулярная диагностика и очистка системы способны значительно увеличить срок службы отопителя.

2. Электронные компоненты: В некоторых версиях Т4 отопитель управляется электронными компонентами, что усложняет процесс диагностики. Применение диагностического оборудования, такого как VAG-COM или другие сканеры, позволяет быстро обнаружить ошибки в системе и определить, какие элементы требуют замены или ремонта.

3. Проблемы с циркуляцией антифриза: Одной из частых причин неисправности отопителя является недостаточная циркуляция антифриза. Это может происходить из-за воздушных пробок в системе охлаждения или неисправного водяного насоса. Регулярная проверка уровня антифриза и состояния системы охлаждения поможет избежать проблем с отопителем в будущем.

Эти факты подчеркивают значимость регулярного обслуживания и диагностики системы отопления в Volkswagen Transporter Т4 для поддержания комфортной температуры в салоне.

Ремонт вентилятора салона не снимая с авто – VW T4 2.4td

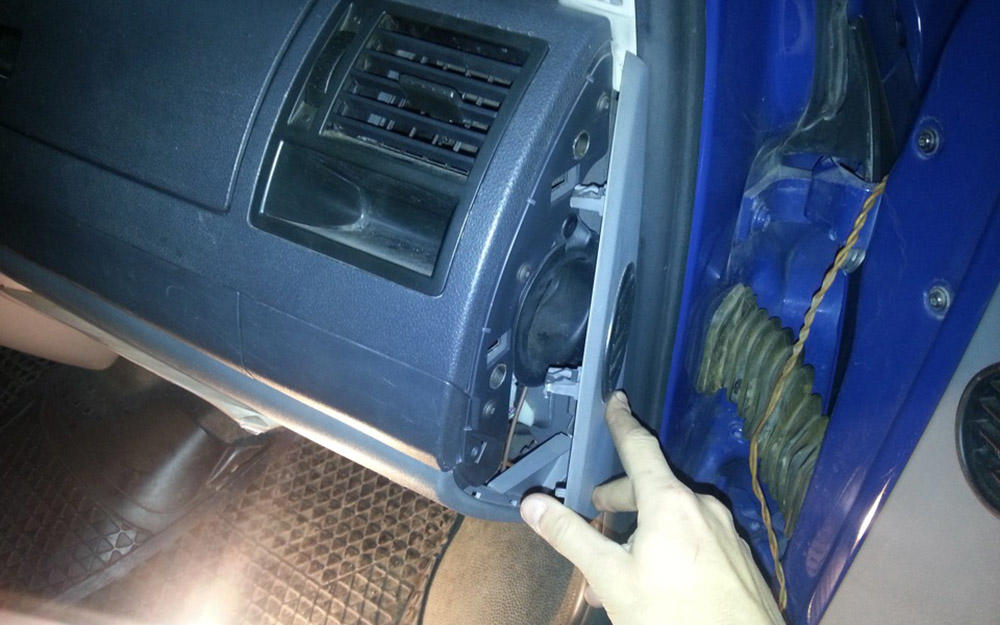

Салонный фильтр

Загрязнение — одна из основных причин неисправности печки Volkswagen Т4. Даже при исправном радиаторе и вентиляторе поток теплого воздуха может блокироваться угольным фильтром, который защищает салон от загрязнителей и запахов. В модели Т4 салонный фильтр находится в подкапотном пространстве рядом с воздухофильтром, что упрощает его замену. Нужно лишь отсоединить три защёлки, извлечь корпус с фильтром, установить новый и вернуть всё на место.

Проблемы в работе с б/у печкой

К неисправностям можно отнести проблемы с электронным реле, не функционирующие рычаги, отвечающие за переключение температурного режима и скорость работы вентилятора, а также неисправную кнопку включения отопителя. Обычно такие неполадки возникают, когда осуществляется регулировка работы печки при отключенной минусовой клемме аккумулятора. В данной ситуации необходимо установить рычаг управления температурой в крайнее положение (на максимум), затем снова отсоединить клемму батареи, повернуть рычаг в крайнее левое положение (режим «холод»), после чего подключить клемму – климатическая система должна начать функционировать. Если этого не произошло, потребуется заменить неисправные элементы. Теперь давайте перейдем к анализу системы охлаждения, сбой в которой может привести к тому, что печка Т4 будет дуть холодным воздухом на холостом ходу или вовсе не будет работать.

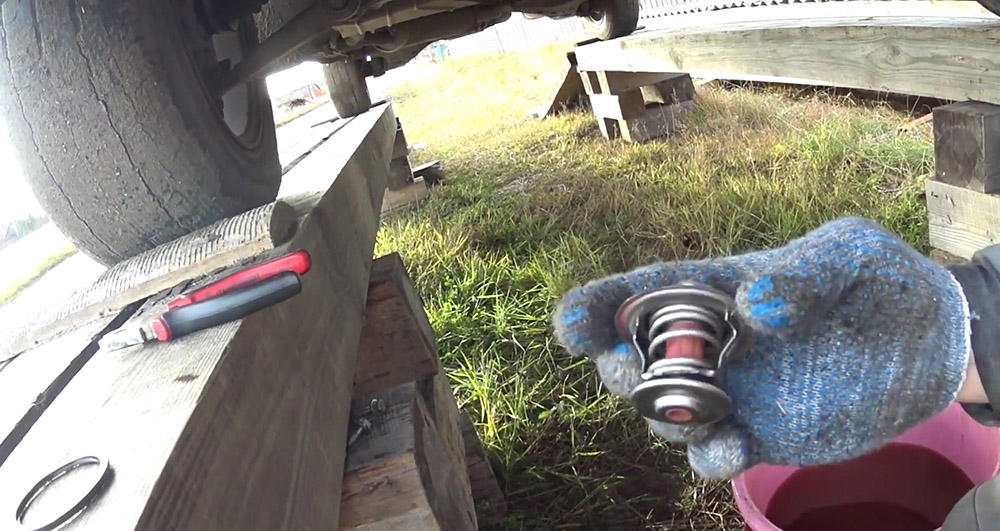

Термостат

Основная задача устройства — облегчить запуск двигателя в холодное время года. Оно блокирует участок системы охлаждения, ведущий к радиатору, позволяя охлаждающей жидкости циркулировать по малому кругу и быстрее достигать рабочей температуры. Со временем загрязнения и механический износ могут привести к заеданию термостатического клапана, что нарушает переключение между малым и большим контурами. В итоге клапан может застрять в одном из положений (открытом, закрытом или промежуточном), и циркуляция охлаждающей жидкости будет происходить либо только по большому, либо по малому контуру.

Если клапан застрял близко к открытому положению, прогрев двигателя займет больше времени, и тосол не достигнет рабочих температур. Это приведет к тому, что отопитель будет выдавать недостаточное тепло. Неисправный термостат необходимо заменить, так как он не подлежит разборке. На модели Transporter Т4 эта процедура выполняется просто:

• откручиваем крышку расширительного бачка;
• снимаем защиту картера;
• ослабляем хомут на патрубке к вспомогательному водяному насосу;
• сливаем охлаждающую жидкость;
• отвинчиваем два болта термостатического кожуха;
• устанавливаем новый термостат;
• собираем все в обратном порядке;
• добавляем антифриз и выпускаем воздух из системы.

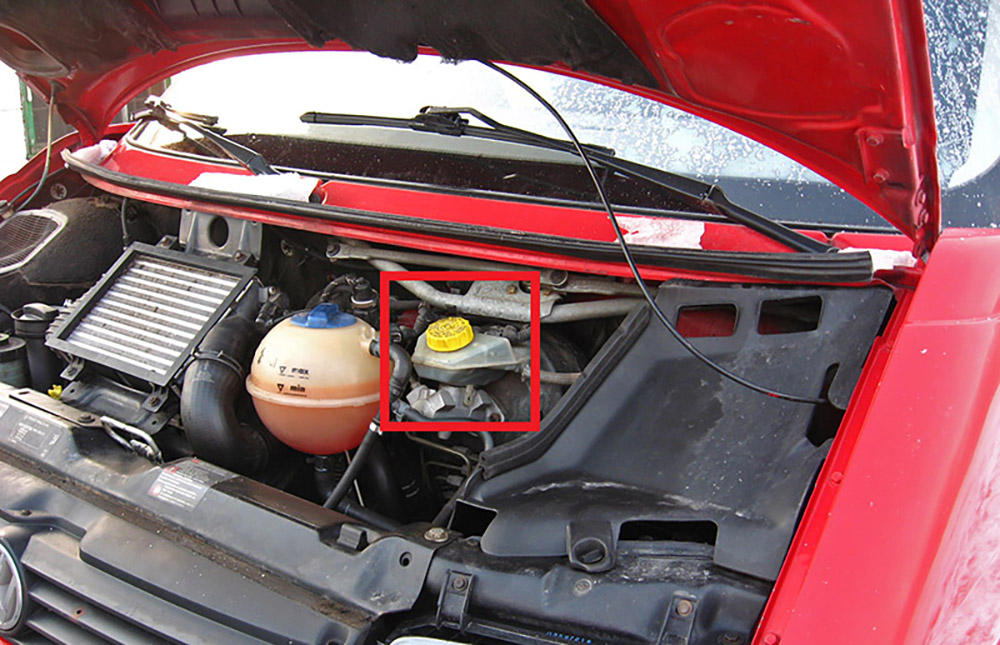

Утечка ОЖ

При понижении уровня антифриза в Volkswagen Transporter Т4 отопитель начинает получать недостаточное количество жидкости, что значительно снижает его эффективность. В результате этого, двигатель будет перегреваться. Утечка охлаждающей жидкости обязательно проявится, однако обнаружить источник проблемы может быть довольно сложно. Если на полу гаража появилась лужа, это хороший знак, но часто этот явный признак отсутствует. В таком случае поможет тщательный визуальный осмотр всех шлангов и соединений, а также радиаторов – как основного, так и двух отопительных. Если обнаружатся проблемы с хомутами или патрубками, их следует заменить. Однако течи в радиаторе – это более серьезная проблема. Обычно для их устранения необходимо демонтировать радиатор, и даже если пайка будет выполнена опытным мастером, это не всегда гарантирует надежность. Поэтому, если есть возможность, лучше установить новый радиатор.

Завоздушенность магистрали системы охлаждения

Любая утечка охлаждающей жидкости приводит к тому, что воздух занимает её место. Если трубки и магистраль системы охлаждения в хорошем состоянии, воздух быстро выходит в расширительный бачок, снижая уровень антифриза. Однако загрязненные компоненты могут задерживать воздух в пустотах, что мешает нормальной циркуляции жидкости. Это может снизить эффективность обогревателя, а в критических случаях печка Transporter Т4 может полностью перестать работать.

Перед удалением воздуха из системы нужно устранить причину его появления.

Наиболее эффективный способ избавиться от воздушных пробок — поднять переднюю часть автомобиля (раструб расширительного бачка должен быть выше остальных элементов системы охлаждения). С открытым бачком запускаем прогретый двигатель и даем ему поработать 5-10 минут, периодически увеличивая обороты. При достаточном наклоне воздух выйдет.

Электрическая проводка и реле отопителя

Volkswagen Transporter Т4 играет важную роль в системе отопления. Эффективная работа отопителя зависит от надежного соединения всех электрических элементов, включая проводку, реле и переключатели. В этой части статьи мы подробно рассмотрим ключевые моменты, касающиеся электрической проводки и реле отопителя.

Структура электрической проводки

Электрическая проводка отопителя включает в себя несколько основных компонентов: провода, соединительные разъемы и предохранители. Важно, чтобы проводка находилась в исправном состоянии, без повреждений и коррозии. При обнаружении дефектов необходимо заменить поврежденные участки проводки.

Проверка проводки

Для проверки состояния проводки рекомендуется использовать мультиметр. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем проверьте целостность проводов, измеряя их сопротивление. Если сопротивление бесконечно, это свидетельствует о разрыве провода. Также проверьте соединительные разъемы на наличие коррозии и надежность контактов.

Реле отопителя

Реле отвечает за управление подачей электричества к отопителю. В Volkswagen Transporter Т4 используется несколько реле, которые могут находиться в различных местах, включая блок предохранителей. Важно знать, какое реле отвечает за отопитель, чтобы при необходимости его заменить.

Проверка реле

Для проверки реле сначала визуально осмотрите его на наличие повреждений. Затем с помощью мультиметра проверьте его работоспособность. Для этого подключите мультиметр к выводам реле и проверьте, срабатывает ли оно при подаче напряжения. Если реле не срабатывает, его следует заменить.

Предохранители

Предохранители защищают электрическую цепь отопителя от перегрузок и коротких замыканий. Если отопитель не функционирует, первым делом стоит проверить предохранители. Они расположены в блоке предохранителей, который обычно находится под приборной панелью. Если предохранитель сгорел, его необходимо заменить на новый с тем же номиналом.

Схема электрической проводки

Для более глубокого понимания электрической схемы отопителя рекомендуется ознакомиться с сервисной документацией, где представлены схемы подключения. Это поможет в диагностике и ремонте, а также в правильной замене компонентов.

Заключение

Электрическая проводка и реле отопителя Volkswagen Transporter Т4 являются важными элементами системы отопления. Регулярная проверка и обслуживание этих компонентов помогут избежать серьезных поломок и обеспечат надежную работу отопителя в холодное время года. Если у вас возникли трудности с диагностикой или ремонтом, рекомендуется обратиться к квалифицированному специалисту.

Проверка и замена насосов системы охлаждения

Система охлаждения Volkswagen Transporter Т4 включает в себя несколько ключевых компонентов, среди которых насосы играют важную роль в поддержании оптимальной температуры двигателя и обеспечении эффективной работы отопителя. В данной части статьи мы рассмотрим, как правильно проверить и при необходимости заменить насосы системы охлаждения.

1. Проверка насосов системы охлаждения

Перед тем как приступить к замене насосов, необходимо провести их диагностику. Основные признаки неисправности насосов включают:

• Постоянный шум или вибрация при работе двигателя.
• Проблемы с нагревом салона, что может указывать на недостаточную циркуляцию охлаждающей жидкости.
• Утечки охлаждающей жидкости в области насоса.
• Пониженное давление в системе охлаждения.

Для проверки насосов следует выполнить следующие шаги:

1. Отключите двигатель и дайте ему остыть.
2. Проверьте уровень охлаждающей жидкости в расширительном бачке. Убедитесь, что он находится на нужном уровне.
3. Осмотрите насосы на наличие видимых повреждений, коррозии или утечек.
4. Запустите двигатель и дайте ему поработать на холостом ходу. Проверьте, работает ли насос, слушая его звук и наблюдая за движением охлаждающей жидкости в системе.

2. Замена насосов системы охлаждения

Если в ходе проверки было установлено, что насосы неисправны, их необходимо заменить. Процесс замены насосов включает несколько этапов:

1. Подготовка: Перед началом работ убедитесь, что у вас есть все необходимые инструменты и запасные части. Вам понадобятся ключи, отвертки, новый насос и уплотнительные кольца.
2. Слив охлаждающей жидкости: Откройте кран для слива охлаждающей жидкости и дайте ей полностью стечь в подготовленную емкость.
3. Снятие старого насоса: Отсоедините все шланги, подключенные к насосу, и открутите крепежные болты. Аккуратно снимите насос с места установки.
4. Установка нового насоса: Установите новый насос на место, убедившись, что все уплотнительные кольца на месте. Закрепите насос с помощью болтов и подключите все шланги.
5. Заполнение системы охлаждения: Залейте новую охлаждающую жидкость в расширительный бачок до нужного уровня.
6. Проверка работы: Запустите двигатель и дайте ему поработать несколько минут. Проверьте, нет ли утечек и правильно ли работает система охлаждения.

Следуя этим рекомендациям, вы сможете эффективно проверить и заменить насосы системы охлаждения Volkswagen Transporter Т4, что обеспечит надежную работу отопителя и системы охлаждения в целом.

Вопрос-ответ

Как определить, что отопитель Volkswagen Transporter Т4 требует диагностики?

Признаки, указывающие на необходимость диагностики отопителя, включают недостаточное обогревание салона, появление посторонних запахов, странные звуки при работе системы и наличие утечек охлаждающей жидкости. Если вы заметили один или несколько из этих симптомов, стоит обратиться к специалисту для проверки системы.

Какие основные этапы ремонта отопителя Volkswagen Transporter Т4?

Ремонт отопителя обычно включает диагностику системы, проверку радиатора, термостата и насосов, а также очистку или замену фильтров. В случае необходимости может потребоваться замена поврежденных компонентов, таких как радиатор отопителя или вентилятор. Завершающим этапом является проверка работоспособности системы после ремонта.

Можно ли самостоятельно провести диагностику отопителя Volkswagen Transporter Т4?

Да, многие владельцы могут провести предварительную диагностику самостоятельно, проверив уровень охлаждающей жидкости, состояние предохранителей и работу вентилятора. Однако для более глубокой диагностики и ремонта рекомендуется обратиться к профессионалам, так как это требует специальных знаний и инструментов.

Советы

СОВЕТ №1

Перед началом диагностики отопителя убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, отвертки и ключи. Это поможет избежать ненужных перерывов в процессе работы и ускорит диагностику.

СОВЕТ №2

Обратите внимание на уровень охлаждающей жидкости в системе. Низкий уровень может привести к недостаточному обогреву салона. Проверьте наличие утечек и при необходимости долейте жидкость перед началом ремонта.

СОВЕТ №3

При диагностике отопителя проверьте работу термостата и радиатора. Если они не функционируют должным образом, это может быть причиной плохого обогрева. Замените неисправные компоненты, чтобы восстановить нормальную работу системы отопления.

СОВЕТ №4

Не забывайте о регулярной профилактике. Чистите радиатор отопителя от загрязнений и проверяйте состояние воздушных фильтров. Это поможет избежать проблем с отоплением в будущем и продлит срок службы системы.
