#50. Схема расположения предохранителей и реле Chevrolet Cruze
Всех приветствую! Это первая запись в 2023 году, и я решил, что будет полезно для всех, а в первую очередь для меня самого сделать запись о расположении предохранителей и реле в наших автомобилях.
1. Блок предохранителей и реле в салоне
Салонный блок предохранителей находится с левой стороны приборной панели автомобиля, за перчаточным ящиком для небольших вещей.
Для того, чтобы добраться к предохранителям в салоне необходимо:

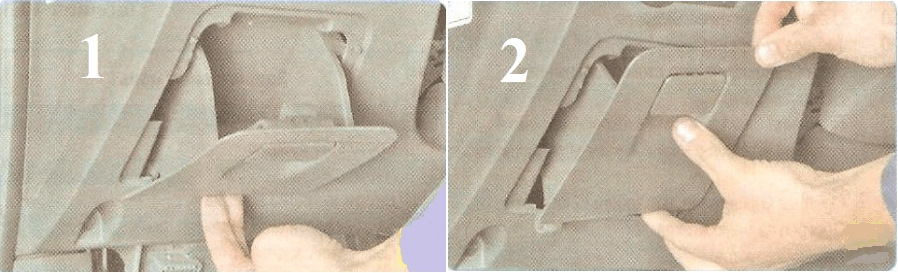

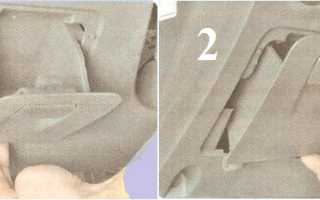

Открыть вещевой ящик и потянуть/подтолкнуть его вверх для того, чтобы вывести нижнюю часть ящика из фиксаторов в панели;

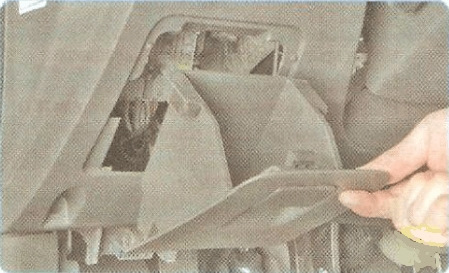

Далее вытаскиваем корпус ящика полностью из панели и перед нами предохранители.

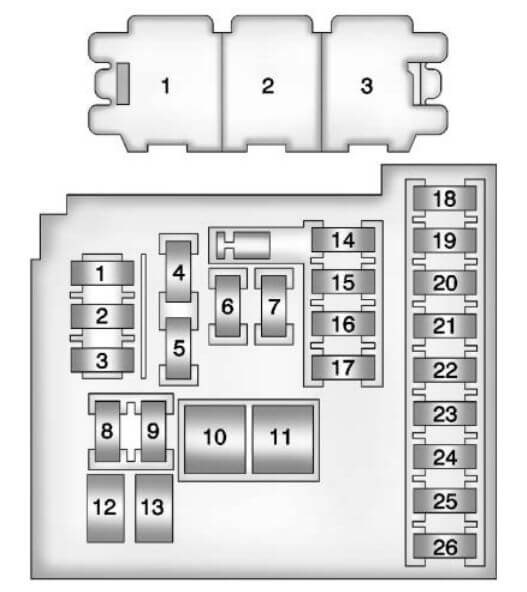

Схема предохранителей и реле в салоне Шевроле Круз:
Читайте также:

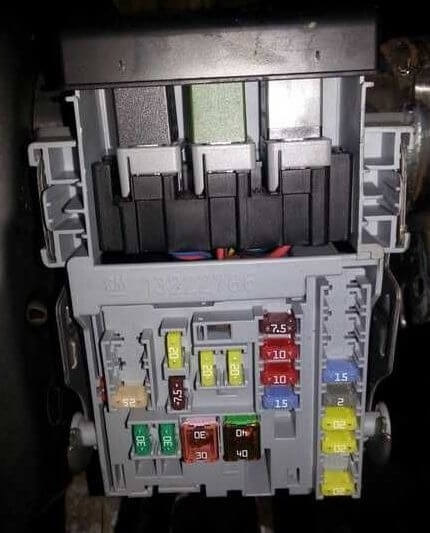

Внешний вид
Схема
2. Блок предохранителей и реле под капотом
Чтобы добраться до предохранителей, отжимаем 3 фиксатора и снимаем крышку
Фиксаторы Внешний вид Схема
1 — Модуль управления коробкой передач (15А) 2 — (ЭБУ) Блок управления двигателем (15А) 3 — Пусто (Резерв) 4 — Электромагнитный воздушный клапан адсорбера (10А) 5 — Зажигание (15А) 6 — Стеклоочистители ветрового стекла (дворники) (30А) 7 — Пусто (Резерв) 8 — Система управления впрыском топлива (15А) 9 — Топливные форсунки, катушки зажигания (15А) 10 — Блок управления двигателем (15А) 11 — Датчик концентрации кислорода (кислородный датчик) (7.5А) 12 — Электромагнит стартера (30А) 13 — Электромагнитный воздушный клапан адсорбера (7.5А) 14 — Пусто (Резерв) 15 — Стеклоочиститель заднего стекла (15А) 16 — Датчик качества воздуха (система кондиционирования) (7.5А) 17 — Зажигание, подушка безопасности (Airbag) (5А) 18 — Датчик положения дроссельной заслонки, модуль управления подачей топлива (10А) 19 — Пусто (Резерв) 20 — Бензонасос (топливный насос) (20А) 21 — Задние стеклоподъемники (30А) 22 — Пусто (Резерв) 23 — Пусто (Резерв) 24 — Передние стеклоподъемники (30А) 25 — Вакуумный насос с электронным управлением (20А) 26 — Тормозная система ABS; Электронный блок управления тормозом (EBCM) (40А) 27 — Система управления электронным ключом, система бесключевого доступа (start/stop) (30А) 28 — Обогрев подогрев заднего стекла (40А) 29 — Пусто (Резерв) 30 — Тормозная система ABS; Электронный блок управления тормозом (EBCM) (15А) 31 — Блок управления кузовным оборудованием (BCM, блок комфорта) (20А) 32 — Блок управления кузовным оборудованием (BCM, блок комфорта) (20А) 33 — Подогрев передних сидений (30А) 34 — Модуль управления люком (25А) 35 — Информационная развлекательная система (аудиосистема), аудио усилитель (30А) 36 — Пусто (Резерв) 37 — Ближний/Дальний свет — правая фара (10А) 38 — Ближний/Дальний свет — левая фара (10А) 39 — Пусто (Резерв) 40 — Пусто (Резерв) 41 — Пусто (Резерв) 42 — Вентилятор системы охлаждения двигателя (20А/30А) 43 — Пусто (Резерв) 44 — Пусто (Резерв) 45 — Вентилятор системы охлаждения двигателя, повышенная (высокая) скорость (30А/40А) 46 — Вентилятор сис-мы охлаждения двигателя (10А) 47 — Датчик концентрации кислорода (кислородный датчик) (10А) 48 — Передние противотуманные фары (15А) 49 — Пусто (Резерв) 50 — Пусто (Резерв) 51 — Звуковой сигнал (15А) 52 — Панель приборов (5А) 53 — Салонное зеркало заднего вида с затемнением (10А) 54 — Выключатель световых приборов, управление световыми приборами (5А) 55 — Складывание боковых зеркал (7.5А) 56 — Омыватель лобового стекла (15А) 57 — Замок рулевой колонки (руля) (15А) 58 — Пусто (Резерв) 59 — Нагреватель топлива (для дизельных автомобилей) (30А) 60 — Подогрев/обогрев боковых зеркал заднего вида (7.5А) 61 — Подогрев/обогрев боковых зеркал заднего вида (7.5А) 62 — Компрессор кондиционера (10А) 63 — Датчик заднего стекла (7.5А) 64 — Сенсор/датчик качества воздуха (5А) 65 — Задние противотуманные фонари (7.5А) 66 — Омыватель заднего стекла (15А) 67 — Система управления подачей топлива (20А) 68 — Пусто (Резерв) 69 — Датчик заряда аккумулятора (напряжение АКБ) (5А) 70 — Датчик дождя (5А) 71 — Пусто (Резерв)
За работу стоп-сигналов, поворотников, габаритов, фонарей заднего хода отвечают предохранители относящиеся к блоку управления кузовным оборудованием (BCM, блок комфорта) — в первую очередь необходимо проверить номера 31и 32 в моторном отсеке и номера 3,8,9,10,23 и 24 в салоне.
R1 — Реле муфты компрессора кондиционера (A/C) R2 — Реле Стартера R3 — Реле вентилятора сис-мы охлаждения R4 — Реле регулирования скорости передних стеклоочистителей (низкая и высокая скорости) R5 — Реле стеклоочистителей лобового стекла R6 — Пусто (Резерв) R7 — Главное реле системы управления двигателем (реле силовой передачи) R8 — Бензонасос (топливный насос) R9 — Реле Вентилятора системы охлаждения двигателя, средняя скорость (К2) R10 — Реле Вентилятора системы охлаждения двигателя, низкая скорость (КЗ) R11 — Пусто (Резерв) R12 — Реле регулирования скорости работы вентилятора системы охлаждения (КЗ) R13 — Реле вентилятора системы охлаждения двигателя, высокая скорость (КЗ) R14 — Пусто (Резерв) R15 — Реле Зажигания R16 — Система предпускового подогрева топлива (для дизельных автомобилей) R17 — Реле обогрева/подогрева боковых зеркал заднего вида
Необслуживаемые реле
3. Дополнительный блок реле под капотом
-
Читайте также:
В зависимости от года выпуска, комплектации и модификации в некоторых моделях Шевроле Круз может быть дополнительный блок реле.
Схема
4. Дополнительный блок предохранителей под капотом на АКБ.
Предохранители высокой мощности расположены на аккумуляторе (АКБ)
Схема
5. Дополнительный блок предохранителей под капотом
Схема
Надеюсь, кому-то эта информация была полезной.
Если у вас возникли вопросы по поводу вашего автомобиля, вы можете спросить совета в чате владельцев CRUZE/ASTRA/ORLANDO: #
-
Читайте также:
Chevrolet Cruze: предохранители и реле с описанием
Chevrolet Cruze (Шевроле Круз) — дебютировал на мировом авторныке в 2008 году, в России его реализация началась в 2009 году. Локализованные версии автомобиля выпускались в 2009, 2010, 2011, 2012, 2013 годах, в 2014 г. происходит рестайлинг автомобиля, в этом виде машина продолжает выпускаться в 2015, 2016, 2022, 2022, 2019 годах (но с 2015 года уже за пределами России т.к. General Motors принимает решение покинуть российский авторынок).
В данной статье рассмотрены схемы предохранителей и реле для седана, хэтчбека и универсала с объемом двигателя в 1.6, 1.8 и 2.0 литра.
В данной статье вы найдете информацию о том, где находятся блоки предохранителей и реле с их схемами, описанием и назначением. Особенно выделим, какие предохранители отвечают за прикуриватель и омыватель.
Где находятся предохранители и блок на Шевроле Круз?
Блок предохранителей и реле Chevrolet Cruze раскидан в двух местах.
Блок реле и предохранителей под капотом
Находится справа, между стойкой и горловиной бачка стеклоомывателя. Держится на трех боковых фиксаторах.
Блок предохранителей в салоне
Находится слева от рулевой колонки, под ящиком для мелких вещей. Для получения доступа к этому монтажному блоку Круза придется снять крышку этого ящика. Достаточное странное и неудобное решение (прим. редакции).
Сгорел предохранитель
Каждый участок электрической сети защищает специальный плавкий элемент. При допустимых значениях силы тока возникает риск выгорания проводов. Для защиты сгорает предохранитель. Это одна из самых частых причин выхода автоприкуривателя из строя. При такой неисправности необходимо осуществить замену предохранителя прикуривателя, находящегося в монтажном блоке Шевроле Круз.
Расположение блока показано на фото. Он находится на передней панели, слева от рулевой колонки, под декоративной крышкой. Чтобы добраться до него, необходимо нажать кнопку и вытянуть панель наверх. В блоке расположены реле и предохранители, а на задней крышке размещена схема расположения.
За прикуриватель отвечает предохранитель F6, номиналом 20 ампер. Чтобы извлечь элемент, потребуется пинцет или небольшие плоскогубцы. Запрещается установка предохранителя, рассчитанного на большую силу тока, чем указана производителем. Иначе это чревато коротким замыканием, повреждением кабелей, пожаром.
Схема реле и предохранителей Шевроле Круз под капотом
| Номер на схеме | За что отвечает |
| R1 | Муфта привода компрессора кондиционера |
| R2 | Тяговое реле стартера |
| R3 | Вентилятор системы охлаждения двигателя (К7) |
| R4 | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Реле Передних стеклоочистителей |
| R6 | Не используется |
| R7 | Главное реле системы управления двигателем |
| R8 | Реле топливного насоса (бензонасоса) |
| R9 | Вентилятор системы охлаждения двигателя (К2) |
| R10 | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | Не используется |
| R12 | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | Вентилятор системы охлаждения двигателя (К1) |
| R14 | Не используется |
| R15 | Реле зажигания |
| R16 | Система предпускового подогрева (дизель) |
| R17 | Обогрев наружных зеркал заднего вида |
Предохранители
| Номер | Что защищает | Ампераж, в А |
| 1 | Блок управления коробкой передач | 15 |
| 2 | Блок управления двигателем | 15 |
| 3 | Не используется | — |
| 4 | Электромагнитный воздушный клапан адсорбера | 10 |
| 5 | Предохранитель зажигания | 15 |
| 7 | Не используется | — |
| 8 | Система впрыска топлива | 15 |
| 9 | Система впрыска топлива, система зажигания | 15 |
| 10 | Блок управления двигателем | 15 |
| 11 | Датчик концентрации кислорода | 10 |
| 13 | Электромагнитный клапан адсорбера | 7,5 |
| 14 | Не используется | |
| 15 | Очиститель заднего стекла | 20 |
| 16 | Зажигание, датчик качества воздуха в салоне (система кондиционирования) | 7,5 |
| 17 | Зажигание, подушка безопасности | 5 |
| 18 | Датчик положения дроссельной заслонки | 10 |
| 19 | Не используется | |
| 20 | Предохранитель топливного насоса (бензонасоса для бензиновых дв.) | 20 |
| 22, 23, 29 | Не используется | |
| 30 | Предохранитель ABS | 15 |
| 31 | Блок управления кузовным оборудованием | 20 |
| 32 | То же | 20 |
| 33 | Предохранитель обогрева передних сидений | 30 |
| 34 | Люк крыши (опция) | 25 |
| 35 | Аудиосистема | I 30 |
| 36 | Не используется | |
| 37 | Предохранитель правой фары дальнего и ближнего света | 10 |
| 38 | Предохранитель левой фары дальнего и ближнего света | 10 |
| 39,4 | Не используется | — |
| 46 | Вентилятор системы охлаждения | 10 |
| 47 | Датчик концентрации кислорода | 10 |
| 48 | Предохранитель противотуманных фар (ПТФ) | 15 |
| 49,5 | Не используется | — |
| 51 | Звуковой сигнал | 15 |
| 52 | Предохранитель приборной панели | 15 |
| 53 | Электрохромное зеркало | 10 |
| 54 | Выключатель световых приборов, управление световыми приборами | 5 |
| 55 | Предохранитель складывания зеркал | 7,5 |
| 56 | Омыватель ветрового стекла | 15 |
| 57 | Замок рулевой колонки | 15 |
| 58 | Не используется | — |
| 60 | Предохранитель обогревателя зеркала | 7,5 |
| 61 | Предохранитель обогревателя зеркала | 7,5 |
| 62 | Состояние воздуха | 10 |
| 63 | Датчик заднего стекла | 7,5 |
| 64 | Датчик качества воздуха | 5 |
| 65 | Задние противотуманные фары | 7,5 |
| 66 | Омыватель заднего стекла | 15 |
| 67 | Блок управления подачей топлива | 20 |
| 68 | Не используется | — |
| 69 | Датчик напряжения аккумуляторной батареи | 5 |
| 70 | Предохранитель датчика дождя | 5 |
| 71 | Не используется | — |
Плавкие вставки
| Номер | Что защищает | Ампераж, в А |
| 6 | Очиститель ветрового стекла | 30 |
| 12 | Тяговое реле стартера | 30 |
| 21 | Задние электрические стеклоподъемники | 30 |
| 22 | Не используется | — |
| 24 | Передние электрические стеклоподъемники | 30 |
| 25 | Вакуумный насос с электронным управлением | 20 |
| 26 | ABS | 40 |
| 27 | Система управления электронным ключом | 30 |
| 28 | Обогрев заднего стекла | 40 |
| 41 | Не используется | — |
| 42 | Вентилятор системы охлаждения двигателя | 40/30/20 |
| 43,44 | Не используется | — |
| 45 | Вентилятор системы охлаждения двигателя | 40 |
| 59 | Нагреватель дизельного топлива | 30 |
Блок предохранителей высокой мощности Chevrolet Cruze
Блок плавких предохранителей расположен на крышке аккумуляторной батареи:
-
Читайте также:
Нумерация и расшифровка защищаемых цепей:
| 1 | 100 | Блок предохранителей — панель приборов |
| 2 | 100 | Блок предохранителей — панель приборов |
| 3 | 80 | Рулевой привод с электрическим усилителем (EPS) (NJ1) |
| 4 | — | Не используется |
| 5 | 250 | Блок плавких предохранителей — дополнительная батарея |
| 6 | 250/ 500 | Двигатель стартера |
Схема предохранителей Шевроле Круз в салоне
| Номер | Что защищает | Ампераж, в А |
| 1 | Информационно развлекательная система, телефон с функцией громкой связи | 10 |
| 2 | Не используется | — |
| 3 | Блок управления кузовным оборудованием | 25 |
| 4 | Информационно-развлекательная система | 20 |
| 5 | Информационный дисплей, система помощи при парковке | 7,5 |
| 6 | Предохранитель на прикуриватель | 20 |
| 7 | Штепсельная розетка | 20 |
| 8 | Блок управления кузовным оборудованием | 30 |
| 9 | Блок управления кузовным оборудованием | 30 |
| 14 | Диагностический разъем | 5 |
| 15 | Подушка безопасности | 10 |
| 16 | Центральный замок, задняя дверь багажного отделения | 10 |
| 17 | Кондиционер | 15 |
| 18 | Не используется | — |
| 19 | Рычаг переключения передач | 5 |
| 20 | Не используется | — |
| 21 | Приборы | 15 |
| 22 | Зажигание, система управления электронным ключом | 2 |
| 23 | Блок управления кузовным оборудованием | 20 |
| 24 | Блок управления кузовным оборудованием | 20 |
| 25 | Замок рулевой колонки | 20 |
| 26 | Не используется (или задняя розетка электропитания опционально) | — |
| 10 (плавкая вставка) | Блок управления кузовным оборудованием | 30 |
| 11 (плавкая вставка) | Электровентилятор системы отопления и кондиционирования салона | 40 |
| 12 | — | — |
| 13 (плавкая вставка) | Подогрев сидений | 25 |
→ Выбери лучшее ОСАГО у всех страховых на Сравни.ру! Вы сможете сэкономить до 3 000 ₽
→ Карта для автомобилистов Tinkoff Drive! Бонусы: 10% от покупок на любых АЗС, 5% за автоуслуги (мойка, автосервис, парковка). От 0 ₽ в месяц — стоимость обслуживания.
Как правильно использовать
Устройство системы простое – прикуриватель Шевроле Круз состоит из двух основных частей. Первый – гнездо, куда подключаются три провода (пара плюсовых, один минусовой), а второй –стержень, подсоединяемый к разъему. Внутри последнего – тонкая металлическая нитка. После включения прикуривателя Шевроле Круз контакты замыкаются, и спираль начинает разогреваться. По истечении 15-20 секунд температура достигает максимума, а затем срабатывает датчик, отщелкивая стержень прикуривателя в исходное положение.
К устройству на Шевроле Круз подключены три кабеля.
- Основной плюс. Подключен к плюсовой клемме аккумулятора через предохранитель. Гарантирует нагрев самой спирали. Как правило, красного цвета.
- Плюс. Плюсовой кабель, отвечающий за функционирование лампочки подсветки. Обычно желтого или белого оттенка.
- Черный шнур. Минус, подключенный к корпусу устройства, а другим концом уходящий на кузов авто (масса).
Обычно устройство ломается из-за нарушения правил эксплуатации авто, срабатывает предохранитель. Чтобы избежать несвоевременной замены, следует правильно обслуживать прикуриватель Шевроле Круз и придерживаться советов.
- Не подключать мощные приборы в разъем автоприкуривателя, иначе сгорит предохранитель. Максимальная мощность установленных устройств не должна превышать 240 Ватт. Формула для расчета данных – P=I*A. Здесь I – напряжение электрической цепи (12 Вольт), а A – максимальный ампераж для данного участка (20 ампер).
- Не заменять предохранитель Шевроле Круз элементом, рассчитанным на большую силу тока, чем рекомендована производителем (20 ампер). Несоблюдение правила приведет к короткому замыканию, перегреву проводов, повреждению изоляции или пожару. Потребуется очередная замена предохранителя.
- Периодически желательно проверять контактные места, производить очистку от налета при помощи наждачной бумаги или надфилей.
Причины поломок
Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.
- Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
- Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
- Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
- Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
- Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
- Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
- Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.
Видео о пользе дополнительного прикуривателя
- дрель с коронкой подходящего диаметра;
- запасные провода;
- паяльник с припоем;
- изолента;
- запчасти.
Сегодня на рынке можно купить разные варианты прикуривателей. Лучше выбрать детали оригинального производства. Их артикул 13502522 для переднего ряда и 96984264 для заднего. Цена устройства колеблется между отметками 500 – 1100 рублей. Деталь должна быть отлично упакована, иметь голограммы и сертификаты соответствия. Подробное видео о том, как заменить прикуриватель, предохранитель, установить дополнительный разъем на Шевроле Круз, размещено ниже.
Chevrolet Cruze предохранители и реле
Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017, 2018, 2019 года. В нашей публикации буду рассмотрены блоки предохранителей и реле Шевроле Круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блоки с предохранителями и реле в моторном отсеке
Главный блок с реле и предохранителями
Он располагается под капотом в левой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.
Фото схема блока
p, blockquote 6,0,1,0,0 —>
p, blockquote 7,0,0,0,0 —>
Описание
p, blockquote 8,0,0,0,0 —>
| Номер | Защищаемая цепь |
| 1 | 15А Блок управления коробкой передач |
| 2 | 15А Блок управления двигателем |
| 3 | Не используется |
| 4 | 10А Электромагнитный воздушный клапан адсорбера |
| 5 | 15А Зажигание |
| 7 | Не используется |
| 8 | 15А Система впрыска топлива |
| 9 | 15А Система впрыска топлива, система зажигания |
| 10 | 15А Блок управления двигателем |
| 11 | 10А Датчик концентрации кислорода |
| 13 | 7,5А Электромагнитный клапан адсорбера |
| 14 | Не используется |
| 15 | 20А Очиститель заднего стекла |
| 16 | 7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера) |
| 17 | 5А Зажигание, подушка безопасности |
| 18 | 10А Датчик положения дроссельной заслонки |
| 19 | Не используется |
| 20 | 20А Топливный насос |
| 22, 23, 29 | Не используется |
| 30 | 15А ABS |
| 31 | 20А Блок управления кузовным оборудованием |
| 32 | 20А То же |
| 33 | 30А Обогрев передних сидений |
| 34 | 25А Люк крыши |
| 35 | 30А Аудиосистема |
| 36 | Не используется |
| 37 | 10А Предохранитель правой фары дальнего и ближнего света |
| 38 | 10А Левая фара дальнего и ближнего света |
| 39,40 | Не используется |
| 46 | 10А Вентилятор системы охлаждения |
| 47 | 10А Датчик концентрации кислорода |
| 48 | 15А Противотуманные фары |
| 49,50 | Не используется |
| 51 | 15А Звуковой сигнал |
| 52 | 15А Приборная панель |
| 53 | 10А Электро зеркало |
| 54 | 5А Выключатель световых приборов, управление световыми приборами |
| 55 | 7,5А Складывание зеркал |
| 56 | 15А Омыватель ветрового стекла |
| 57 | 15А Замок рулевой колонки |
| 58 | Не используется |
| 60 | 7,5А Обогреватель зеркала |
| 61 | 7,5А Обогреватель зеркала |
| 62 | 10А Состояние воздуха |
| 63 | 7,5А Датчик заднего стекла |
| 64 | 5А Датчик качества воздуха |
| 65 | 7,5А Задние противотуманные фары |
| 66 | 15А Омыватель заднего стекла |
| 67 | 20А Блок управления подачей топлива |
| 68 | Не используется |
| 69 | 5А Датчик напряжения аккумуляторной батареи |
| 70 | 5А Датчик дождя |
| 71 | Не используется |
| Плавкие вставки | |
| 6 | 30А Очиститель ветрового стекла |
| 12 | 30А Тяговое реле стартера |
| 21 | 30А Задние электрические стеклоподъемники |
| 22 | Не используется |
| 24 | 30А Передние электрические стеклоподъёмники cruze |
| 25 | 20А Вакуумный насос с электронным управлением |
| 26 | 40А ABS |
| 27 | 30А Система управления электронным ключом |
| 28 | 40А Обогрев заднего стекла |
| 41 | Не используется |
| 42 | 20/30/40А Вентилятор системы охлаждения двигателя |
| 43,44 | Не используется |
| 45 | 40А Вентилятор системы охлаждения двигателя |
| 59 | 30А Нагреватель дизельного топлива |
| Реле | |
| R1 | Муфта привода компрессора кондиционера |
| R2 | Тяговое реле стартера |
| R3 | Вентилятор системы охлаждения двигателя (К7) |
| R4 | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители |
| R6 | Не используется |
| R7 | Главное реле системы управления двигателем |
| R8 | Топливный насос |
| R9 | Вентилятор системы охлаждения двигателя (К2) |
| R10 | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | Не используется |
| R12 | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | Вентилятор системы охлаждения двигателя (К1) |
| R14 | Не используется |
| R15 | Зажигание |
| R16 | Система предпускового подогрева (дизель) |
| R17 | Обогрев наружных зеркал заднего вида |
Блок с плавкими предохранителями высокой мощности
Он расположен на крышке аккумуляторной батареи.
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
Расшифровка
p, blockquote 12,0,0,0,0 —>
| 1 | 100А Блок предохранителей – панель приборов |
| 2 | 100А Блок предохранителей – панель приборов |
| 3 | 80А Рулевой привод с электрическим усилителем (EPS) (NJ1) |
| 4 | Не используется |
| 5 | 250А Блок плавких предохранителей – дополнительная батарея |
| 6 | 250/500А Двигатель стартера |
Дополнительный блок с реле
В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.
p, blockquote 13,1,0,0,0 —>
- Реле средней скорости вентилятора системы охлаждения;
- Реле регулировки скорости вентилятора охлаждения;
- Реле средней скорости вентилятора системы охлаждения.
Блок с предохранителями в салоне
Блок расположен в панели с левой стороны прямо у левого колена водителя.
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.
p, blockquote 17,0,0,0,0 —>
Фотография блока
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,1,0 —>
Схема
p, blockquote 20,0,0,0,0 —>
Таблица с обозначением
p, blockquote 21,0,0,0,0 —>
| 1 | 10А Модуль управления мобильным телефоном |
| 2 | Не используется |
| 3 | 25А Контроллер кузова |
| 4 | 20А Радиоприемник |
| 5 | 7,5А Модуль управления системы помощи при парковке, звуко излучатель, подрулевой переключатель – центральная консоль, дисплей |
| 6 | 20А Прикуриватель – передний |
| 7 | 20А Розетка для дополнительных электроприборов – центральная консоль 1/2 |
| 8 | 30А Контроллер кузова |
| 9 | 30А Контроллер кузова |
| 10 | 30А Контроллер кузова |
| 11 | 40А Модуль управления дверями – Электровентилятор |
| 12 | Не используется |
| 13 | 25А Модуль системы управления подогревом сиденья |
| 14 | 7,5А Колодка диагностики, штуцер подачи масла |
| 15 | 10А Модуль диагностики и контроля подушек безопасности |
| 16 | 10А Реле освобождения двери заднего отсека |
| 17 | 15А Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | 15А Комбинация приборов |
| 22 | 2А Выключатель зажигания / приемник сигнала дистанционного управления замками дверей |
| 23 | 20А Контроллер кузова |
| 24 | 20А Контроллер кузова |
| 25 | 20А Модуль управления замком рулевой колонки |
| 26 | Не используется |
| Примечание: Перечисленные ниже реле являются не обслуживаемыми реле печатной платы (ПП) и расположены внутри блока. | |
| 1 | Освобождение двери заднего отсека |
| 2 | Логистический режим |
| 3 | Реле вспомогательного источника питания |
Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.
Дополнительная информация
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Инструкция по обслуживанию и эксплуатации
Больше информации шевроле круз, можете узнать изучив руководство по эксплуатации: “скачать“.
p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>
На этом всё. А если знаете как сделать данную статью лучше – пишите в комментарии.
Предохранители Chevrolet Cruze
Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.
Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.
Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.
Блоки с предохранителями и реле в моторном отсеке
Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке.
В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства.
Примечание. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент. Если после замены деталь снова перегорает, машину нужно отогнать в сервисный центр для тщательной диагностики.
Запрещено менять номинал плавкого предохранителя на более высокий или вставлять в гнездо перемычки «паучки» (счалки из меди, стали) – это может спровоцировать пожар проводки, привести к необратимым последствиям.
Главный блок с реле и предохранителями
Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом. Найти его можно по квадратной пластиковой крышке, закрытой на три защелки.
Расположение блока в моторном отсеке Расположение защелок на блоке
Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения.
С обратной стороны блока нанесена схема расположения предохранителей и реле. Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены.
Блок предохранителей с крышкой от Cruze. Внешний вид.
Важно! Вынимать сегменты руками, раскачивая их, категорически запрещается. Есть возможность повредить хрупкие ножки деталей.
Список элементов и их соответствие аппаратуре:
Схема расположения предохранителей Схема расположения предохранителей на подкапотном блоке Cruze
| № по порядку | За что отвечает | Мощность, A |
|---|---|---|
| 1 | Блок управления коробкой передач | 15 |
| 2 | Блок управления двигателем | 15 |
| 3 | Не используется | — |
| 4 | Электромагнитный воздушный клапан адсорбера | 10 |
| 5 | Зажигание | 15 |
| 6 | Очиститель ветрового стекла | 30 |
| 7 | Не используется | — |
| 8 | Система впрыска топлива | 15 |
| 9 | Система впрыска топлива, система зажигания | 15 |
| 10 | Блок управления двигателем | 15 |
| 11 | Датчик концентрации кислорода | 10 |
| 12 | Тяговое реле стартера | 30 |
| 13 | Электромагнитный клапан адсорбера | 7.5 |
| 14 | Не используется | — |
| 15 | Очиститель заднего стекла | 20 |
| 16 | Зажигание, датчик качества воздуха в салоне (система кондиционирования) | 7.5 |
| 17 | Зажигание, подушка безопасности | 5 |
| 18 | Датчик положения дроссельной заслонки | 10 |
| 19 | Не используется | — |
| 20 | Топливный насос | 20 |
| 21 | Задние электрические стеклоподъемники | 30 |
| 22 | Не используется | — |
| 23 | Не используется | — |
| 24 | Передние электрические стеклоподъемники | 30 |
| 25 | Вакуумный насос с электронным управлением | 20 |
| 26 | ABS | 40 |
| 27 | Система управления электронным ключом | 30 |
| 28 | Обогрев заднего стекла | 40 |
| 29 | Не используется | — |
| 30 | ABS | 15 |
| 31 | Блок управления кузовным оборудованием | 20 |
| 32 | Блок управления кузовным оборудованием | 20 |
| 33 | Обогрев передних сидений | 30 |
| 34 | Люк крыши | 25 |
| 35 | Аудиосистема | 30 |
| 36 | Не используется | — |
| 37 | Правая фара дальнего и ближнего света | 10 |
| 38 | Левая фара дальнего и ближнего света | 10 |
| 39 | Не используется | — |
| 40 | Не используется | — |
| 41 | Не используется | — |
| 42 | Вентилятор системы охлаждения двигателя | 40/ 30/ 20 |
| 43 | Не используется | — |
| 44 | Не используется | — |
| 45 | Вентилятор системы охлаждения двигателя | 40 |
| 46 | Вентилятор системы охлаждения | 10 |
| 47 | Датчик концентрации кислорода | 10 |
| 48 | Противотуманные фары | 15 |
| 49 | Не используется | — |
| 50 | Не используется | — |
| 51 | Звуковой сигнал | 15 |
| 52 | Приборная панель | 15 |
| 53 | Электро зеркало | 10 |
| 54 | Выключатель световых приборов, управление световыми приборами | 5 |
| 55 | Складывание зеркал | 7.5 |
| 56 | Омыватель ветрового стекла | 15 |
| 57 | Замок рулевой колонки | 15 |
| 58 | Не используется | — |
| 59 | Нагреватель дизельного топлива | 30 |
| 60 | Обогреватель зеркала | 7.5 |
| 61 | Обогреватель зеркала | 7.5 |
| 62 | Состояние воздуха | 10 |
| 63 | Датчик заднего стекла | 7.5 |
| 64 | Датчик качества воздуха | 5 |
| 65 | Задние противотуманные фары | 7.5 |
| 66 | Омыватель заднего стекла | 15 |
| 67 | Блок управления подачей топлива | 20 |
| 68 | Не используется | — |
| 69 | Датчик напряжения аккумуляторной батареи | 5 |
| 70 | Датчик дождя | 5 |
| 71 | Не используется | — |
Реле:
| Обозначение реле | За что отвечает |
|---|---|
| R1 | Муфта привода компрессора кондиционера |
| R2 | Тяговое реле стартера |
| R3 | Вентилятор системы охлаждения двигателя (К7) |
| R4 | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители |
| R6 | Не используется |
| R7 | Главное реле системы управления двигателем |
| R8 | Топливный насос |
| R9 | Вентилятор системы охлаждения двигателя (К2) |
| R10 | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | Не используется |
| R12 | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | Вентилятор системы охлаждения двигателя (К1) |
| R14 | Не используется |
| R15 | Зажигание |
| R16 | Система предпускового подогрева (дизель) |
| R17 | Обогрев наружных зеркал заднего вида |
Блок с плавкими предохранителями высокой мощности
Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.
Блок с плавкими предохранителями высокой мощности Cruze
Принципиальное обозначение предохранителей выглядит таким образом:
Схема:
Схема расположения плавких предохранителей высокой мощности
Расшифровка:
| № по порядку | За что отвечает | Мощность, A |
|---|---|---|
| 1 | Приборная панель | 100 |
| 2 | Приборная панель | 100 |
| 3 | Привод электроусилителя руля | 80 |
| 4 | Не задействован | — |
| 5 | Дополнительная батарея плавких предохранителей | 250 |
| 6 | Двигатель стартера | 250/500 |
Дополнительный блок с реле
Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.
Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.
- Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
- Регулировка частоты вращения вентилятора принудительного охлаждения.
- Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
Блок с предохранителями в салоне
Расположение салонного блока предохранителей Cruze Салонные предохранители расположены за крышкой Внешний вид блока Схема расположения
| № по порядку | За что отвечает | Мощность, A |
|---|---|---|
| 1 | Информационно развлекательная система, телефон с функцией громкой связи | 10 |
| 2 | Не используется | — |
| 3 | Блок управления кузовным оборудованием | 25 |
| 4 | Информационно-развлекательная система | 20 |
| 5 | Информационный дисплей, система помощи при парковке | 7.5 |
| 6 | Предохранитель на прикуриватель | 20 |
| 7 | Штепсельная розетка | 20 |
| 8 | Блок управления кузовным оборудованием | 30 |
| 9 | Блок управления кузовным оборудованием | 30 |
| 14 | Диагностический разъем | 5 |
| 15 | Подушка безопасности | 10 |
| 16 | Центральный замок, задняя дверь багажного отделения | 10 |
| 17 | Кондиционер | 15 |
| 18 | Не используется | — |
| 19 | Рычаг переключения передач | 5 |
| 20 | Не используется | — |
| 21 | Приборы | 15 |
| 22 | Зажигание, система управления электронным ключом | 2 |
| 23 | Блок управления кузовным оборудованием | 20 |
| 24 | Блок управления кузовным оборудованием | 20 |
| 25 | Замок рулевой колонки | 20 |
| 26 | Не используется | — |
Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.
Процесс снятия и замены
Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность. В таком случае производитель рекомендует обратить внимание на само посадочное место.
Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.
Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.
Замена подкапотного блока
Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.
