Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

Сообщений [ 23 ] Просмотров: 4 338 [Закрыто]

1 Тема от Aivan 27.05.2016 13:56:28 (7 лет 2 месяца назад)

• Стаж: 11 лет 3 месяца
• Сообщений: 2 815
• Репутация : [ 85 | 0 ]

Тема: Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

Отредактировано Aivan (27.05.2016 18:22:48, 7 лет 2 месяца назад)

2 Ответ от dRomka 27.05.2016 14:03:47 (7 лет 2 месяца назад)

• Стаж: 13 лет 7 месяцев
• Сообщений: 5 815
• Репутация : [ 99 | 2 ]

Re: Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

в выходной цепи есть 431 стабилитрон .

в выходной цепи конденсаторы на скок мкф и вольт стоят .

или схему или марку бп . можно фото .

Отредактировано dRomka (27.05.2016 14:05:49, 7 лет 2 месяца назад)

3 Ответ от telemaster51 27.05.2016 14:03:58 (7 лет 2 месяца назад)

• Стаж: 14 лет 1 месяц
• Сообщений: 1 304
• Репутация : [ 37 | 0 ]

Re: Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

Поиграй с номиналами резисторного делителя R14,R15 в цепи управления оптроном

Можно переменник временно подкинуть.

Отредактировано telemaster51 (27.05.2016 14:08:12, 7 лет 2 месяца назад)

4 Ответ от Aivan 27.05.2016 14:16:18 (7 лет 2 месяца назад)

• Стаж: 11 лет 3 месяца
• Сообщений: 2 815
• Репутация : [ 85 | 0 ]

Re: Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

в выходной цепи есть 431 стабилитрон .

в выходной цепи конденсаторы на скок мкф и вольт стоят .

или схему или марку бп . можно фото .

Поиграй с номиналами резисторного делителя R14,R15 в цепи управления оптроном

Можно переменник временно подкинуть.

а в каких пределах можно переменник поставить?

на плате вот такие надписи NJD-8779/8785/8786 3546P10267

если прям такой, то нету, компоненты смд, вером смогу прочитать

Отредактировано (27.05.2016 14:29:23, 7 лет 2 месяца назад)

5 Ответ от dRomka 27.05.2016 15:37:44 (7 лет 2 месяца назад)

• Стаж: 13 лет 7 месяцев
• Сообщений: 5 815
• Репутация : [ 99 | 2 ]

Re: Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

6 Ответ от Aivan 27.05.2016 17:22:10 (7 лет 2 месяца назад)

• Стаж: 11 лет 3 месяца
• Сообщений: 2 815
• Репутация : [ 85 | 0 ]

Re: Как увеличить выходное напряжение импульсного БП (сделал фотосессию))

да в точке между резисторами, когда это все работало, было 2,49 Вольта. а подбирать сопротивление надо только одного резистора R27? или R24, R25 тоже надо подбирать?

в выходной цепи есть 431 стабилитрон .

в выходной цепи конденсаторы на скок мкф и вольт стоят .

или схему или марку бп . можно фото .

Добавил фото, и описание, подскажешь что?

Отредактировано Aivan (27.05.2016 18:49:11, 7 лет 2 месяца назад)

ТЕМА: Уменьшить выходное напряжение импульсного блока питания.

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 18:43 #1

• off-off

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 19:06 #2

• Soir
• Оффлайн
• Moderator
• Дописи: 13710
• Подякували: 5207

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 19:29 #3

• off-off

Приветствую, Soir! Давно искал вас после ухода с других сайтов. Увидев сдесь, тоже решил зарегестрироваться. По Вашему профилю также имеются вопросы. извините за офтоп.

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 19:43 #4

• Soir
• Оффлайн
• Moderator
• Дописи: 13710
• Подякували: 5207

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 20:55 #5

• off-off

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 21:11 #6

• Soir
• Оффлайн
• Moderator
• Дописи: 13710
• Подякували: 5207

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 22:39 #7

• Igr44
• Оффлайн
• I live here
• der tod der russischen schweinen
• Дописи: 1237
• Подякували: 56

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 23:44 #8

• off-off

Уменьшить выходное напряжение импульсного блока питания. 09 лист. 2015 23:49 #9

• Igr44
• Оффлайн
• I live here
• der tod der russischen schweinen
• Дописи: 1237
• Подякували: 56

Уменьшить выходное напряжение импульсного блока питания. 10 лист. 2015 10:11 #10

• off-off

Уменьшить выходное напряжение импульсного блока питания. 10 лист. 2015 10:14 #11

• Serg81
• Оффлайн
• Harness is online
• Дописи: 34
• Подякували: 2

Уменьшить выходное напряжение импульсного блока питания. 10 лист. 2015 11:04 #12

• Igr44
• Оффлайн
• I live here
• der tod der russischen schweinen
• Дописи: 1237
• Подякували: 56

Igr44 если на выходе напряжение уменьшить в два раза за счет шим, то и на обмотке самопитания микры напряжение снизится на столько же, логично, не? тут вопрос в том, на какое среднее напряжение расчитывали самопитание, и минимальное напряжение при котором начинает работу ШИМ.

какая обмотка самопитания? шим легко без подпитки через диод запускается через последовательный набор резисторов. Сколько он сам потребляет?

Уменьшить выходное напряжение импульсного блока питания. 10 лист. 2015 11:57 #13

• Serg81
• Оффлайн
• Harness is online
• Дописи: 34
• Подякували: 2

Уменьшить выходное напряжение импульсного блока питания. 10 лист. 2015 14:05 #14

• off-off

Он имел ввиду резистивный делитель R10,R11 в цепи обратной связи управления 1431Т, которым можно подстроить выходное напряжение в небольших пределах.

А взагалі, не переймайтеся, можливо порожніми постами, просто накручує кількість повідомлень 🙂 От якби розмістив ПОДІБНУ схему з широким діапазоном регулювання (як стверджував від 3 до 20В) — була б користь.

Уменьшить выходное напряжение импульсного блока питания. 10 лист. 2015 15:17 #15

• Igr44
• Оффлайн
• I live here
• der tod der russischen schweinen
• Дописи: 1237
• Подякували: 56

а зачем мне количество постов?

Уменьшить выходное напряжение импульсного блока питания. 11 лист. 2015 00:35 #16

• off-off

Уменьшить выходное напряжение импульсного блока питания. 11 лист. 2015 20:26 #17

• off-off

Уменьшить выходное напряжение импульсного блока питания. 11 лист. 2015 21:04 #18

• Soir
• Оффлайн
• Moderator
• Дописи: 13710
• Подякували: 5207

Уменьшить выходное напряжение импульсного блока питания. 12 лист. 2015 21:06 #19

• Soir
• Оффлайн
• Moderator
• Дописи: 13710
• Подякували: 5207

Уменьшить выходное напряжение импульсного блока питания. 13 бер. 2018 18:49 #20

• Vakula
• Оффлайн
• Moderator
• ich bin Ukrainian
• Дописи: 1665
• Подякували: 383

Сьогодні на ремонт потрапив блок автоматики від воріт. Почав шукати причину. Дорожка перегнила. Ну то таке. Цікаве рішення стабілізатора понижуючого: від 7,5 до 76 вольт вхідной — 3,3 до 12 в (макс 1 А) вихідной напруги.

Этот ШИМ-преобразователь работает на фиксированной частоте 125 кГц при больших нагрузках, и автоматически переключается в режим пропускания импульсов для обеспечения низкого тока покоя и высокой эффективности работы при небольших нагрузках. Встроенная частотная компенсация упрощает схемную реализацию преобразователя. Микросхемы серии MAX503x содержат интегрированный высоковольтный ДМОП-транзистор с низким входным сопротивлением, обеспечивающий высокий уровень КПД и уменьшающий стоимость всего модуля DC-DC преобразователя. Микросхемы также имеют блокировку пониженного напряжения, защиту от КЗ и отключение при перегреве.

Преобразователь MAX5035 (MAX5033) обеспечивает до 1 А (0.5 A) выходного тока, который ограничен максимальной мощностью рассеивания корпуса микросхемы. Предусмотрено внешнее отключение преобразователя, номинальный ток отключения 10 мкА. Преобразователи MAX503x A/B/C имеют выходное напряжение 3.3 В, 5 В и 12 В соответственно, MAX503xD — регулируемое выходное напряжение в диапазоне 1.25…13.2 В.

Широкий диапазон входных напряжений, расширенный температурный диапазон и дополнительные функции защиты позволяют применять преобразователи MAX503x в автомобильной электронике, системах распределенного питания, в промышленных и бытовых электронных устройствах.

Как изменить напряжение на выходе импульсного блока питания?

Эксперт — Сергей Пустовой

Технический консультант, специалист по электромонтажным, ремонтным и наладочным работам, кандидат наук

Время чтения: 6 минут

Введение

Давно прошли те времена, когда большинство блоков питания (БП) состояло из минимального числа элементов: трансформатора, диодного моста и выходного фильтра.

Упрощенная схема линейного ИП

Также важна безопасность устройства и его компактность. Все это привело к выходу на передний план импульсных БП.

Как изменить напряжение?

Промышленность выпускает два вида БП: регулируемые и не регулируемые. У первых — уже встроен регулирующий или подстроечный резистор. Используя их пользователь может самостоятельно изменить или скорректировать выходные параметры.

Блоки с ANXIN, 24В, 2А, 50Вт подстроечным сопротивлением (слева), Hangjiasheng HJS-480-0-36 (36В, 15А) с регулирующим потенциометром (справа).

Нерегулируемые БП выдают только стабилизированный потенциал.

Можно ли сделать из них регулируемый блок или хотя бы изменить выходное напряжение? Ответ прост. Конечно — да.

Для реализации этого есть несколько методов. Первый метод — установить внешний dc — dc преобразователь. Второй — внести изменения в схему.

Установка конвертера

Это наиболее простое и, можно сказать, элегантное решение. К преимуществам применения DC-DC конвертеров относятся:

• простота решения;
• сохранность гарантии на БП ;
• возможность регулировки в широком диапазоне;
• создание нескольких уровней потенциала.

Блок-схема включения одного AC/DC конвертера и нескольких DC/DC преобразователей

На рынке представлено множество DC-DC преобразователей. Они отличаются:

• пропускной мощностью;
• входным и выходным напряжением;
• назначением: повышающие, понижающие, повышающе-понижающие;
• наличием регулировки: регулируемые и нерегулируемые.

Подробнее о выборе конвертеров описано в нашей статье «Как выбрать DC-DC преобразователь».

Внесение изменений в конструкцию

Выбор такого решения требует наличия: базовых знаний в принципах работы импульсных БП, паяльного инструмента и нескольких электронных компонентов.

Что же необходимо изменить в схемотехнике импульсного блока питания, чтобы повысить или понизить напряжение на выходе? Давайте в этом разбираться.

Устройство

В качестве примера рассмотрим один из импульсных источников питания (ИИП), представленных в нашем каталоге — бескорпусный блок питания на 12 вольт.

Внешний вид рассматриваемого устройства

Если грубо разделить наш БП, то он состоит из трех основных частей:

• высоковольтной;
• низковольтной;
• цепей обратной связи (ОС).

Это хорошо видно на схеме блока питания.

Электросхема

В высоковольтной части схемы поступающее напряжение стабилизируется и преобразуется в высокочастотные импульсы, поступающие на трансформатор TV1. За формирование импульсов и их характеристики отвечает ШИМ-контроллер. В данной схеме это CR6842S.

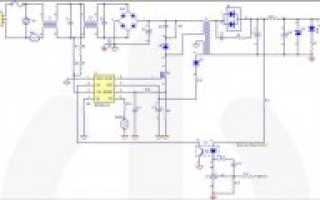

Схема электрическая принципиальная ИИП

В низковольтной части осуществляется фильтрация выходного сигнала. С выходных цепей трансформатора осуществляется отбор питающего напряжения для PWM-контроллера, а также сигнал для обратной связи.

Как раз величина сигнала ОС, поступающего на ШИМ, определяет какой потенциал будет на выходе. Управляет сигналом микросхема TL431 — регулируемый стабилизатор.

В нем и кроется возможность того, как понизить вольтаж блока питания.

Корректировка обратной связи

Для начала обращаемся к даташиту (datasheet) на интегральную микросхему. Находим используемую схему включения. Как мы видим, используется шунтирующая схема. Здесь же указано каким образом выполняется регулировка — подбором соотношения сопротивлений резисторов R1 и R2.

Электросхема включения регулируемого стабилизатора TL431

Производитель рекомендует использовать резистор R1 в качестве постоянного, с сопротивлением не менее 10 кОм, а R2 в качестве подстроечного. В нашем случае — это сопротивления R14 (20 кОм) и R15 (5,1 кОм). Для регулировки нужно заменить резистор R15 другим, соответствующего номинала.

Уменьшаем потенциал

Из указанной в даташите формулы видим, что это возможно сделать, уменьшая дробь R1/R2. Определим, каково должно быть сопротивление R15. Для начала определим опорное напряжение Vrev. Путем несложных манипуляций получаем формулу и решение.

Расчет опорного напряжения

Теперь можем рассчитать R15 для напряжения, например, в 9В.

Расчет шунтирующего резистора

В расчетах у нас вышло 7,43 кОм, соответственно, принимаем ближайшее из стандартного ряда — 7,5 кОм

Увеличиваем потенциал

Последовательность действий здесь аналогична. Необходимо рассчитать шунт на такой номинал, который позволит поднять напряжение до необходимого.

Однако следует учитывать, что бесконечно поднимать выходной потенциал невозможно. Предел регулировки ограничен возможностями компонентов:

• стабилизатор TL431 — до 36 В;
• ШИМ контроллер CR6842S — до 25,5В;
• конденсаторы выходного фильтра до 20В;

Также подъем напряжения сказывается на трансформаторе.

При необходимости существенного увеличения выходного потенциала придётся заменить часть элементов выходной схемы, что сопоставимо со стоимостью DC-DC конвертера.

Заключение

Как мы видим, для корректировки напряжения не требуется сложных инструментов и великих знаний.

Большинство БП имеют схожую, рассмотренной нами, схему контроля напряжения. Отличия могут заключаться в марке используемых компонентов, а также их номинале. Достаточно разобраться в схеме, а также иметь минимальный набор инструментов, и вы сможете изменить свой источник питания.
