Дефекты гильзы в блоке цилиндров автомобильного двигателя

Повреждение поршневой группы автомобильного двигателя — крайне неприятная проблема, для решения которой довольно часто требуется капитальный ремонт. Одним из компонентов, который может повредиться в данной группе, является гильза блока цилиндров. Она постоянно работает в агрессивной температурной среде из-за детонации топлива, что при проявлении малейших дефектов приведет к ее выходу из строя. В рамках данной статьи рассмотрим, какие проблемы могут произойти с гильзой блока цилиндров, и как их можно предупредить и устранить.

Распространенные дефекты гильзы блока цилиндров

Можно назвать 4 основных дефекта, присущих гильзе блока цилиндров поршневой группы:

• Повышенный износ внешней поверхности детали;
• Возникновение трещин на площади гильзы;
• Излом (или другое механическое повреждение) бурта гильзы блока цилиндров;
• Повреждение зеркала (внутренней поверхности) гильзы.

Каждый из этих дефектов ведет к проблемам в работе двигателя и потенциальному его выходу из строя.

Износ внешней поверхности гильзы блока цилиндров

Пожалуй, самая распространенная проблема с данной деталью из всех означенных выше. В процессе работы практически всей внешней площадью гильза блока цилиндров соприкасается с охлаждающей жидкостью. Это вызывает возникновение процесса кавитации, который происходит по причине образования в жидкости мелких пузыриков, которые “взрываются” у поверхности гильзы при ее вибрации. Тем самым на внешней поверхности гильзы блока цилиндров возникает износ.

Опасна данная ситуация тем, что мельчайшие повреждения внешней поверхности детали могут вести к образованию коррозии в микротрещинах. Со временем эти трещины разрастаются, и гильза не может сдерживать в полной мере охлаждающую жидкость. Через нее жидкость попадает в картер двигателя, и в масле двигателя возникает эмульсия.

Устранить износ внешней поверхности гильзы блока цилиндров возможно путем извлечения детали и наложения на участки с трещинами полимерных композитов. Но стоит отметить, что подобный ремонт далеко не всегда экономически целесообразен, поскольку данная работа довольно трудозатратная, а эффект от подобных действий низкий, и через некоторое время гильзу придется заменить.

Чтобы сократить износ внешней площади гильзы, рекомендуется использовать качественные охлаждающие жидкости, которые рекомендуются производителями для конкретного мотора.

Трещины в гильзе блока цилиндров

Рассмотренная выше проблема вызывает образование микротрещин на поверхности гильзы. Но могут и более серьезные повреждения возникнуть на детали, если мотор эксплуатируется в агрессивном режиме или с нарушением правил эксплуатации. Например, к образованию трещин на гильзе приведут:

• Агрессивный старт на повышенных оборотах;
• Частое движение автомобиля при повышенных оборотах;
• Движение на непрогретом двигателе;
• Использование низкокачественного моторного масла;
• Некачественно выполненные ремонтные работы, связанные с двигателем.

Помимо факторов, которые зависят от водителя автомобиля, также стоит отметить, что образование трещин в гильзах возможно по причине производственного брака.

Есть ряд симптомов, которые указывают на наличие трещин на гильзах блока цилиндров:

• Снижение мощности автомобильного двигателя;
• Образование эмульсии в моторном масле и расширительном бачке;
• Неправильный температурный режим при отсутствии проблем с термостатом;
• Запах выхлопных газов из расширительного бачка.

Если имеют место быть перечисленные симптомы, рекомендуется прекратить эксплуатацию такого автомобиля и направиться на СТО, где специалисты смогут провести диагностику и определить наличие или отсутствие трещин на гильзах.

Для диагностики трещин гильзы блока цилиндров используются методы:

• Рентгенография — исследование двигателя при помощи специального оборудования;
• Внедрение красящих химических растворов с целью обнаружения наличия трещин.

Если в гильзе блока цилиндров образовались трещины, она не подлежит ремонту, и потребуется замена детали.

Излом бурта гильзы блока цилиндров

Внутри блока цилиндра автомобильного двигателя располагается небольшое округлое углубление, которое фиксирует в данном блоке гильзу. Это углубление принято называть “седлом бурта”. При повреждении седла гильза перестанет прилегать целиком по площади седла.

Обратите внимание: В блоке цилиндров сверху располагается прокладка головки блока цилиндров. Она должна обязательно прилегать к верхней части седла буртика максимально плотно. Максимальное усилие на седло буртика передается через болты и прокладку, и при креплении прокладки болтами нужно исключить вероятность ее горизонтального движения.

Возникнуть излом бурта гильзы блока цилиндров может по ряду причин:

• Неправильно подобраны детали. Например, высота и размер прокладки головки блока цилиндров не соответствует нужным размерам;
• Попадание мусора. Если между гильзой блока цилиндра и буртом окажется мусор высокой твердости, например, куски старой прокладки или песок, это приведет к излому бурта;
• Перекос в области седла бурта гильзы;
• Неправильно проведенные ремонтные или восстановительные работы с гильзой блока цилиндров.

Специалисты станции технического обслуживания при сборе мотора после капитального ремонта или в других случаях должны соблюдать строгие правила, которые позволят избежать излома бурта:

• Не допускать попадания различного мусора, то есть проводить работы на чистой поверхности;
• Правильно подобрать прокладку головки блока цилиндров, ориентируясь на рекомендации производителя двигателя;
• Правильно подобрать кольца, устанавливаемые под гильзы. При этом нужно перед установкой проверить их на дефекты;
• Руководствоваться информацией из книги по техническому обслуживанию автомобиля при затяжке болтов головки блока цилиндров.

Если возникло повреждение бурта головки блока цилиндров, устранить проблему с дефектом гильзы возможно путем наваривания металла, но чаще всего целесообразна замена гильзы.

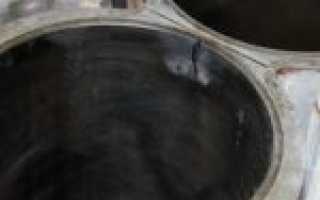

Повреждение зеркала гильзы блока цилиндров

Внутри гильзы блока цилиндров также могут возникнуть различного рода дефекты. Чаще всего это образование царапин и задир, из-за которых снижается герметичность прилегания поршневых колец, что ведет к снижению компрессии двигателя.

Чаще всего такая проблема возникает на автомобилях, которые регулярно движутся по запыленным дорогам, особенно если установлен низкокачественный воздушный фильтр. Также попасть посторонние предметы внутрь гильзы блока цилиндров могут через негерметичное соединение воздуховодов или с различными жидкостями — топливо, моторное масло.

Для восстановления гладкости зеркала гильзы блока цилиндров используется метод хромирования. Если повреждения массовые, потребуется замена гильзы.

Основные эксплуатационные дефекты гильз цилиндров двигателей внутреннего сгорания автомобилей

Захаров, Ю. А. Основные эксплуатационные дефекты гильз цилиндров двигателей внутреннего сгорания автомобилей / Ю. А. Захаров, Р. Р. Булатов. — Текст : непосредственный // Молодой ученый. — 2015. — № 5 (85). — С. 148-150. — URL: https://moluch.ru/archive/85/15984/ (дата обращения: 08.08.2023).

Техническое состояние гильз цилиндров во много определяет тягово-экономические показатели двигателя и его ресурс. Различают несколько основных эксплуатационных дефектов гильз ДВС, классификация и причины возникновения, которых, а также способы устранения рассмотрены в данной статье.

Ключевые слова: гильза цилиндра, двигатель внутреннего сгорания, эксплуатационный дефект, расход топлива, компрессия, износ, трещины.

Гильза цилиндра двигателя внутреннего сгорания представляет собой цилиндрическую вставку, формирующую рабочий объем двигателя и определяющая положение поршня при его движении. От технического состояния гильз цилиндра ДВС зависят такие параметры как мощность, расход топлива, компрессия, расход масла и так далее [1–3].

Основные дефекты гильз цилиндров ДВС, образующиеся при эксплуатации: трещины, износ наружной поверхности, излом бурта, износ посадочных поясков, износ внутренней (рабочей) поверхности.

Трещины на поверхности гильз цилиндров могут возникать от перегрева ввиду превышения предельно допустимой нагрузки на двигатель, неполноценной работы системы охлаждения, под воздействием ударных нагрузок, из-за «размораживания» охлаждающей жидкости двигателя или при нарушении технологии ремонта (перетяжка болтов, перекосы при запрессовке и так далее) [4–6].

В результате чрезмерного нагрева, а иногда и от резкого охлаждения в гильзах появляться микротрещины, которые под действием температуры и ударных нагрузок могут привести к физическому разрушению гильзы, что в конечном итоге вызовет потерю работоспособности цилиндропоршневой группы и двигателя в целом.

При дефектации трещины в гильзах можно обнаружить с помощью рентгенографического исследования, с помощью ориентирования металлических опилок вдоль трещины под воздействием магнитных полей или путем применения смазок и жидкостей, имеющих высокую проникающую способность. При обнаружении трещин гильзы не подлежат ремонту или восстановлению и выбраковываются [4, 7].

2. Износ наружной поверхности.

Как правило, большая часть наружной поверхности находиться в непосредственном контакте с охлаждающей жидкостью, в связи с этим, основными причинами повреждения этой поверхности гильз является квитанционное изнашивание и коррозионные процессы. Величина повреждений наружной поверхности может быть значительно снижена путем применения специализированных охлаждающих жидкостей (антифризов), имеющих в своем составе антикоррозионные, противопенные и другие присадки [2, 5–8].

Наличие дефектов наружной поверхности гильз может приводить к протечкам охлаждающей жидкости в картер двигателя и взаимодействия с моторным маслом, в результате чего образуется масляная эмульсия, не способная полноценно выполнять свою работу. Либо возможно загрязнение охлаждающей жидкости моторным маслом.

Устранение таких дефектов возможно путем нанесения полимерных композиций на изношенные поверхности [1–3, 7–8].

Основными причинами излома бурта гильзы являются: наличие посторонних частиц при запрессовке; неровности и перекосы в области седла буртика в блоке цилиндров; неподходящая по высоте и размерам прокладка головки блока цилиндров; нарушения технологии обработки при ремонте и восстановлении.

Иногда головка блока цилиндров имеет канавку по всему периметру, в которую входит противопожарный борт, причем головка и гильза цилиндра не должны соприкасаться. Если вследствие перекоса или повреждения головка блока требует выравнивания, канавка должна быть пропорционально увеличена. В противном случае есть опасность того, что усилие будет направлены не на прокладку, как должно быть, а на противопожарный борт гильзы цилиндра.

Если данный дефект гильзы не будет вовремя обнаружен, то после пуска двигателя сломанная гильза сдвинется в направлении коленчатого вала, и как только место излома окажется на высоте первого поршневого кольца, поршневое кольцо выскочит выше места излома. При обратном ходе поршня он вдавит гильзу цилиндра. Вращающийся коленчатый вал разобьет гильзу, поршень и шатун также будут повреждены.

Устранить такой дефект можно с помощью пластической деформации, наплавки или приварки стальной ленты с последующей механической обработкой.

4. Износ посадочных поясков гильзы.

Износ посадочных поясков частично связан с кавитационным изнашиванием. Признаком дефекта гильз являются глубокие раковины на поверхности поясков, что является следствием явления кавитации или коррозии.

В процессе работы возникает вибрация гильзы, что также вызывает износ посадочных поясков гильзы.

В реальных условиях эксплуатации двигателей возможно появление овальности посадочных поясков гильзы, вызванное кавитационным разрушением или отложением накипи в зазорах посадочных поясков гильзы в блоке.

Устранить подобный дефект можно также с помощью пластической деформации, наплавки или приварки стальной ленты с последующей механической обработкой.

5. Износ внутренней поверхности цилиндров.

Во время работы двигателя зеркало цилиндров подвергается абразивному и механическому изнашиванию вследствие проникновения в двигатель пыли. Много пыли попадает в цилиндры с воздухом через впускной трубопровод, если имеются неплотности в месте его крепления, или с топливом и маслом при их небрежном хранении.

Механическое изнашивание зеркала гильзы цилиндра больше в верхней части, чем в нижней, так как в верхней части давление значительно выше. Когда в конце такта сжатия в цилиндре сгорает рабочая смесь, то резко повышается давление образовавшихся горячих газов, и первое компрессионное кольцо сильно прижимается к зеркалу цилиндра.

В ВМТ скорость поршня снижается до нуля, масляная пленка выгорает, и первое поршневое кольцо вступает непосредственно в контакт с зеркалом цилиндра. При движении поршня вниз (в первый момент) происходит интенсивное изнашивание зеркала цилиндра и поршневого кольца.

Кроме износа по длине также наблюдается износ в направлении, перпендикулярном оси коленчатого вала, т. е. овализация гильз. Овализация гильз цилиндров вызывается как неравномерностью изнашивания, так и остаточными деформациями, возникающими от сил давления газов и бокового усилия поршня. Наибольшая овальность гильзы происходит в верхнем поясе в зоне расположения верхнего поршневого кольца при положении поршня в верхней мертвой точке.

Устранить износ внутренней поверхности гильзы можно с помощью растачивания, хонингования, шлифования, наплавки, осаждением гальванопокрытий, металлизацией [8].

Таким образом, гильзы цилиндров двигателей внутреннего сгорания при работе испытывают большие нагрузки, они подвержены пяти основным эксплуатационным дефектам, каждый из которых имеет свои причины для появления и может быть устранён тем или иным способом, применяемым в авторемонтном производстве.

1. Захаров, Ю. А. Анализ способов восстановления корпусных деталей транспортно-технологических машин и комплексов [Текст] / Ю. А. Захаров, Е. В. Ремизов, Г. А. Мусатов // Молодой ученый. — 2014. — № 19. — С. 202–204.

2. Захаров, Ю. А. Основные дефекты корпусных деталей автомобилей и способы их устранения, применяемые в авторемонтном производстве [Электронный ресурс] / Ю. А. Захаров, Е. В. Ремзин, Г. А. Мусатов // Инженерный вестник Дона: электронный научный журнал. № 4, 2014. URL: www.ivdon.ru/uploads/article/pdf/IVD_48_Zaharov.pdf_b512b82f57.pdf

3. Захаров, Ю. А. Упрочнение деталей автомобилей типа «вал» и «ось» [Текст] / Ю. А. Захаров, Е. В. Ремизов, Г. А. Мусатов // Молодой ученый. — 2014. — № 20. — С. 141–143.

4. Захаров, Ю. А. Основные способы упрочнения рабочей поверхности гильз цилиндров двигателей автомобилей [Текст] / Ю. А. Захаров, Л. А. Рыбакова // Молодой ученый. — 2015. — № 2. — С. 157–160.

5. Голубев, И. Г. Мониторинг технологических процессов восстановления деталей [Текст] / И. Г. Голубев, В. В. Быков, А. Н. Батищев, В. В. Серебровский, И. А. Спицын, Ю. А. Захаров // Технический сервис в лесном комплексе / Сб. материалов. науч.-практ. конф. — Москва: МГУЛ, 2000.– С.31.

6. Обеспечение работы мобильных машин в условиях отрицательных температур [Текст] / Ю. А. Захаров, Е. Г. Рылякин, И. Н. Семов [и др.] // Молодой ученый. — 2014. — № 17. — С. 56–58.

Условия работы и основные дефекты гильз

Рабочая поверхность цилиндра работает в условиях переменных давлений и температур, а также подвергается воздействию агрессивной среды отработавших газов.

Самой уязвимой частью цилиндро-поршневой группы является уплотнение между поршнем и цилиндром. Даже небольшая часть (меньше 1%) высокотемпературных рабочих газов, прорвавшихся в поршневую канавку, способствует дожиганию копоти и сажи, которые снимаются со стенки цилиндра верхним поршневым кольцом. В результате образуется нагар. Происходит постепенное заполнения термодинамических зазоров и компрессионного кольца, которое теряет свою подвижность относительно поршня и цилиндра, пригорает к поршню, становится жестким, в результате чего на стенки цилиндра появляются задиры, которые приводят к заклиниванию поршня и поломке двигателя.[6] Основной причиной, вызывающей необходимость ремонта, является изнашивание поверхностей в процессе трения — скольжения и разными режимами смазки.

Основными дефектами гильз цилиндров являются: износ внутренней поверхности, продольные трещины, скол буртиков, кавитация, неравномерный износ, выработка хонинговальной структуры, трещины из-за гидравлического удара. Основными причинами появления данных дефектов является воздействие абразивных частиц, газовая коррозия, трение поршневых колец. Рассмотрим каждый дефект подробнее:

Продольные трещины гильз.

Трещины гильз такого рода часто вызваны ударными нагрузками. Такой дефект вызывает бурление охлаждающей жидкости или снижение ее уровня (рис.2.8).

Возможные причины повреждения:

* гидравлические удары, [4]

* посторонние тела под контактными или уплотнительными поверхностями,

* дефектные опоры буртиков

Рис. 2.8. Продольные трещины гильз

Скол буртика гильзы цилиндра.

У гильзы блока цилиндров оторван полностью верхний буртик (рис. 2.9). Такие повреждения вызваны изгибающими моментами, появляющимися при некачественной сборке.

В большинстве случаев буртик гильзы откалывается уже при затяжке головки блока цилиндров.

Возможные причины повреждения:

* Использовались «не заводские» прокладки (уплотнения других изготовителей имеют отчасти другую форму и другой диаметр).

* Не соблюдались предписанные изготовителем двигателя моменты затяжки.

* Не были обеспечены допуски геометрической формы опоры буртика.

Рис. 2.9. Скол буртика гильзы цилиндра

Кавитации на гильзах цилиндра.

Кавитация появляется в основном в плоскости качания поршня (на нагруженной или на ненагруженной стороне) и вызвана вибрациями стенки цилиндра. Высокочастотные вибрации возникают в момент детонационного горения и качением поршня в нижней и верхней мертвой точке. Со временем вследствие этого образовываются каверны (рис. 2.10). Для предотвращения кавитационного разрушения в гильзах двигателей протачивают специальную канавку, в которую вставляют антикавитационное кольцо прямоугольного сечения 3 (рис. 2.10.1).

Возможные причины повреждения:

* Не был соблюден зазор между поршнем и гильзой (повторная установка уже работавших поршней, изношенные гильзы).

Рис. 2.10. Кавитации на гильзах цилиндра

Рис. 2.10.1. Схема цилиндра с антикавитационным кольцом

* Некачественная или неточная посадка гильзы.

* Отсутствуют присадки в масле для защиты от замерзания и защитой от коррозии.

* Недостаточное или избыточное давление в системе охлаждения.

* Слишком низкая рабочая температура двигателя.[8]

Неравномерный износ гильзы.

Неравномерный зеркальный внешний вид поверхности скольжения на рабочих поверхностях гильзы всегда является признаком перекоса цилиндра (рис. 2.11).

Рис. 2.11. Неравномерный износ гильзы

Слишком мокрые или сухие гильзы цилиндров могут иметь перекос уже непосредственно после сборки. Поршневые кольца не совсем герметизируют перекос цилиндра ни относитееьно масла, ни относительно газов сжигания. Масло проходит мимо поршневых колец, попадает в камеру сгорания и сжигается. В результате газов сжигания повышается давление в блок-картере. Это избыточное давление приводит к потере масла в различных местах стыка двигателя, всасывается двигателем и сжигается или выбрасывается.

Возможные причины появления:

* Неравномерная или неправильная затяжка болтов головки блока цилиндров.

* Срыв резьбы болтов головки блока цилиндров.

* Неподходящие или неправильные прокладки головки блока цилиндров.

* Дефектная опора буртика в картере, неправильный выступ буртика.

Блестящие места в верхней зоне гильзы.

На рабочей поверхности гильзы в верхней части имеются места с глянцевым блеском, а сам поршень не имеет значительных следов износа. У двигателя наблюдается повышенный расход масла (рис. 2.12). Такие виды износа появляются тогда, когда при эксплуатации на жаростойком поясе поршня образовывается твердый масляный нагар в результате несгоревшего масла и остатков горения.

Рис. 2.12. Блестящие места в верхней зоне гильзы, нагар на поршне

Возможные причины появления:

* Попадание чрезмерно большого количества моторного масла в камеру сгорания из-за дефектов

маслосъемных колпачков стержней клапанов и т. д.

* Избыточное давление в блок-картере из-за большого количества газов, проникших в картер из камеры сгорания.

* Недостаточная конечная обработка гильзы и в результате этого повышенный выход масла.

* Использование моторных масел низкого качества.

Трещина гильзы из-за гидравлического удара.

На внутренней поверхности гильзы в верхней части имеется трещина и задиры на рабочей поверхности (рис. 2.13). На поршне также имеются задиры. В цилиндр в процессе работы попадала жидкость. Высокое давление жидкости разорвало гильзу и образовало углубление в днище поршня.[8] Возможные причины появления:

* Непреднамеренное всасывание воды при переезде через лужи.

Рис. 2.13. Трещина гильзы из-за гидравлического удара и повреждения поршня

* Заполнение цилиндра водой при неработающем двигателе из-за не герметичности уплотнения головки блока цилиндров.

* Заполнение цилиндра топливом при неработающем двигателе из-за не герметичности форсунок.

Восстановление гильз цилиндров. Дефекты

Гильзы цилиндров тракторных двигателей имеют следующие дефекты.

1. Износ внутренней рабочей поверхности, риски и задиры.
2. Износ нижней поверхности опорного бурта.
3. Износ посадочных поясков.
4. Кавитационные разрушения наружной поверхности.

Наибольший износ гильз цилиндров наблюдается на расстоянии 22… 25 мм от верхней кромки в зоне остановки кольца в верхней мертвой точке и колеблется в широких пределах ют 0,005 до 0,5 мм. Неравномерный износ гильзы цилиндров по образующей внутренней поверхности объясняется различными условиями трения.

Внутренняя рабочая поверхность гильз цилиндров интенсивно изнашивается в результате попадания в ее полость вместе с воздухом абразивных частиц, под воздействием высокой температуры, высокого давления, коррозионно-агрессивных продуктов сгорания и недостаточной смазки. Эти и ряд других факторов — причины повышенного расхода масла, дымления двигателя и снижения его мощности.

Появление рисок и задиров на внутренней поверхности гильз обусловливается попаданием из окружающей среды в двигатель через масляный фильтр и воздухоочиститель абразивных частиц.

Износ, овальность и конусность рабочей поверхности гильз определяют индикаторным нутромером НИ-100-160. Износ поверхности опорного бурта достигает 0,08… 0,1 мм. Среднее значение износа (овальности) посадочных поясков находится в пределах 0,05… 0,07 мм.

Коррозионные разрушения наружной поверхности гильз цилиндров выявляют осмотром. Зона коррозии и кавитации захватывает в большинстве случаев полосу вдоль гильзы до 100 мм и шириной до 80 мм. Глубина проникновения коррозии достигает 5 мм.

Исследования показывают, что степень и причины кавитации гильз: цилиндров частично зависят от времени их работы, а также в большей мере от конструктивных особенностей водяного пространства блока и технологии изготовления гильз. Глубину раковин определяют с помощью приспособления, изготовленного на базе индикаторного глубиномера, или калибром.

При дефектации гильз наряду с обычным мерительным инструментом (штангенциркулями, нутромерами, микрометрами, калибрами, скобами и т. д.) применяют специальные приспособления^ позволяющие с высокой точностью и производительностью контролировать размеры гильз.

Для проверки диаметра и овальности посадочных поясков гильз, при дефектации и входном контроле применяют приспособление КИ-3343-ГОСНИТИ.

Рис. 70. Приспособление для проверки биения опорного торца бурта и посадочных поясков относительно внутренней поверхности КИ-3340 ГОСНИТИ. 1 — плита; 2 и 3 — стойки; 4 — упор; 5 — индикатор; 6 — рукоятка.

Высоту опорного бурта проверяют штангенциркулем, скобой^ а допустимое, биение опорного торца бурта и наружных посадочных поясков относительно внутренней поверхности — приспособлением КИ-3340-ГОСНИТИ (рис. 70). Приспособление настраивают поворотом рукоятки 6, подводом мерительных штанг индикаторов 5 к посадочным пояскам и установкой индикаторов в нулевое положение. Затем, вращая гильзу, проверяют биение по показаниям индикаторов. Погрешность измерения не превышает 0,012 мм.

Твердость внутренней поверхности гильз цилиндров контролируют твердомером модели 2018ТР (рис. 71), предназначенным для измерения твердости на внутренних поверхностях гильз по методу Роквелла.

Гильзу цилиндров устанавливают на призмы 4 и 5. Затем, вращая гайку 3, опускают опорный стол 6 до тех пор, пока наружная поверхность гильзы не соприкоснется с обоими вырезами призмы 5. При установке гильзы необходимо убедиться, что между наружной поверхностью гильзы и опорным столом 6 отсутствует просвет. При наличии просвета гайкой 3 поднимают опорный стол 6 до соприкосновения с гильзой. Далее вращением маховика 1 гильзу поднимают до соприкосновения с упором 7, через сферические отверстия которого, прижимая гильзу к опорному столу и призмам, центрируют ее относительно алмазного наконечника.

Рис. 71. Прибор для измерения твердости внутренней поверхности гильзя цилиндров:1 — маховик; 2 — клавиша; 3 — гайка; 4 — малая призма; 5 — большая призма; 6 — опорный стол; 7 — упор; 8 — гильза цилиндров.

После центрирования гильзу поднимают до соприкосновения с наконечником. Внедрение наконечника в поверхность гильзы производят сначала от предварительной нагрузки, затем от основной. Предварительную нагрузку контролируют по большой и малой стрелкам индикатора. Конец предварительной нагрузки соответствует моменту, когда большая стрелка индикатора установится против нуля, а малая — против красной точки. Приложение основной нагрузки обеспечивается нажатием клавиши 2. Значение основной нагрузки принимают, как правило, при измерении твердости гильз, равной 150 Н.

Перед началом измерения прибор проверяют по мерам твердости в диапазоне HRC 45 ±5. Показания твердости должны соответствовать техническим требованиям. Испытуемая гильза должна быть сухой, без следов смазки и коррозии. На каждой гильзе производят 6… 8 измерений в произвольно выбранных сечениях и значение твердости подсчитывают как среднеарифметическое из полученных значений.

При доверительной вероятности а = 0,9 погрешность измерения не превышает HRC 1,5. Гильзы, у которых твердость внутренней рабочей поверхности меньше требуемой, выбраковывают.

Не принимают в ремонт гильзы, имеющие трещины, глубокие риски и задиры на рабочей поверхности, значительное выкрашивание и смятие нижнего края. Подлежат выбраковке гильзы цилиндров при износе внутренней рабочей поверхности более 0,4 мм и опорного бурта по высоте более 0,3 мм. Гильзы двигателей типа ЯМЗ подлежат выбраковке при износе внутренней рабочей поверхности более 0,35 мм.
