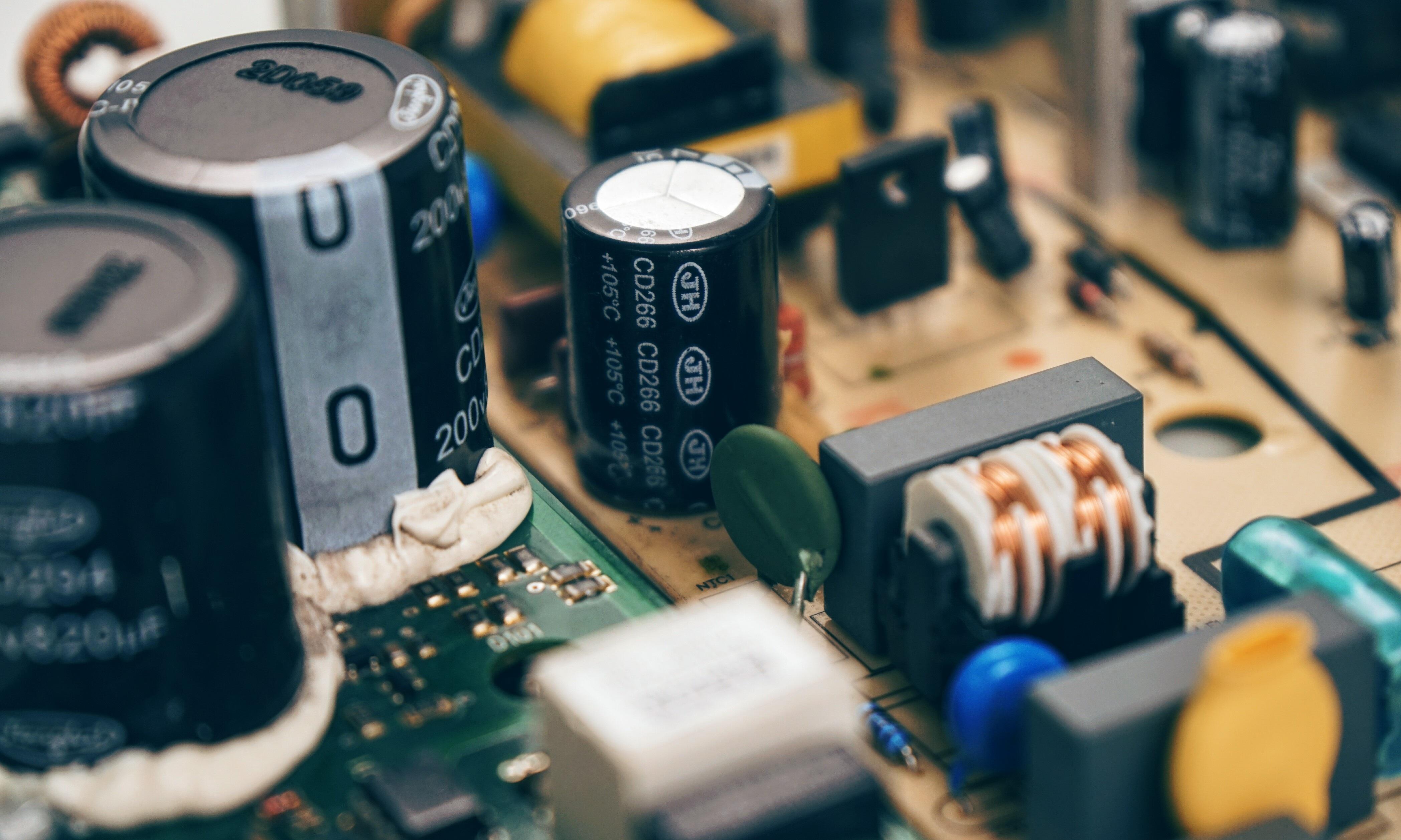

Как паять конденсаторы на плате

Как заменить конденсаторы на материнской плате

Всех приветствую! Сегодня я покажу вам основы замены конденсаторов на материнской плате. Будет производиться замена вышедшего из строя конденсатора.

Освоив данный метод пайки, вы легко сможете ремонтировать материнские платы, блоки питания и видеокарты.

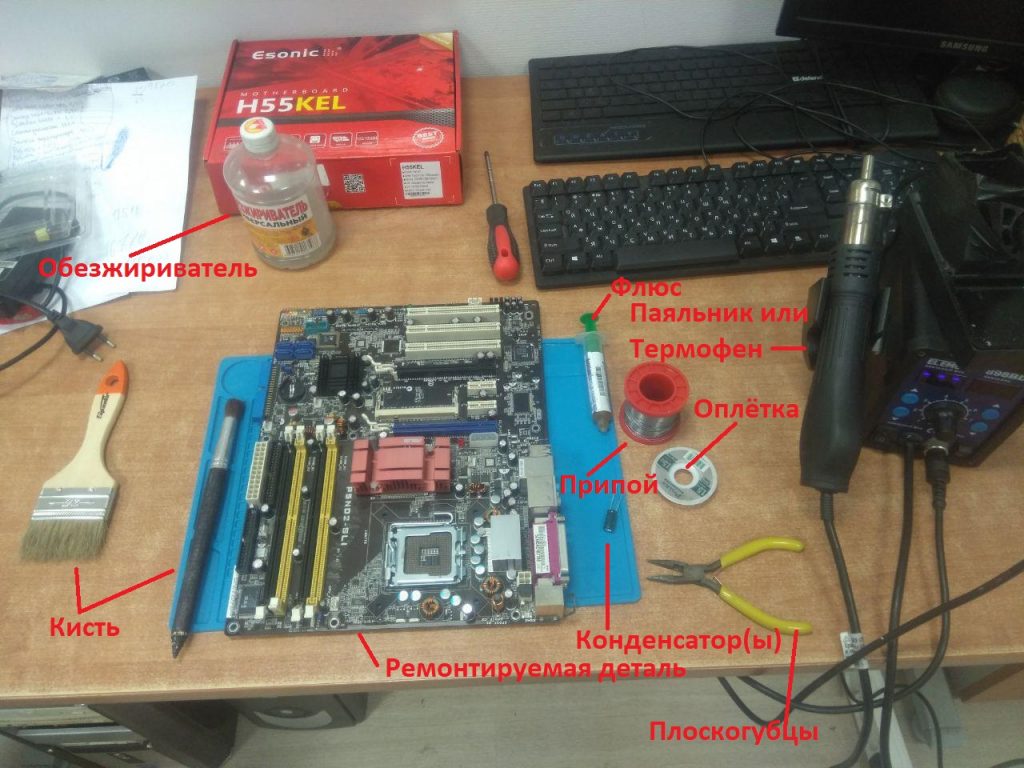

Итак, для пайки нам понадобятся следующие инструменты:

• ремонтируемая деталь (например, материнка),

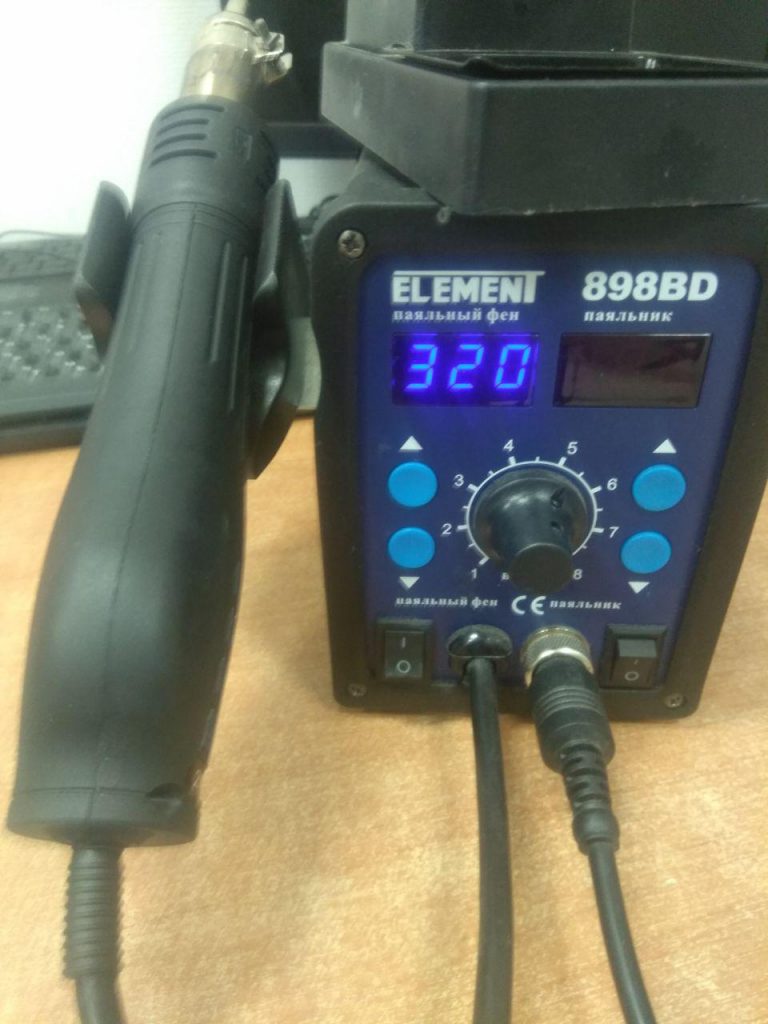

• пальник или термофен,
• припой,
• флюс,

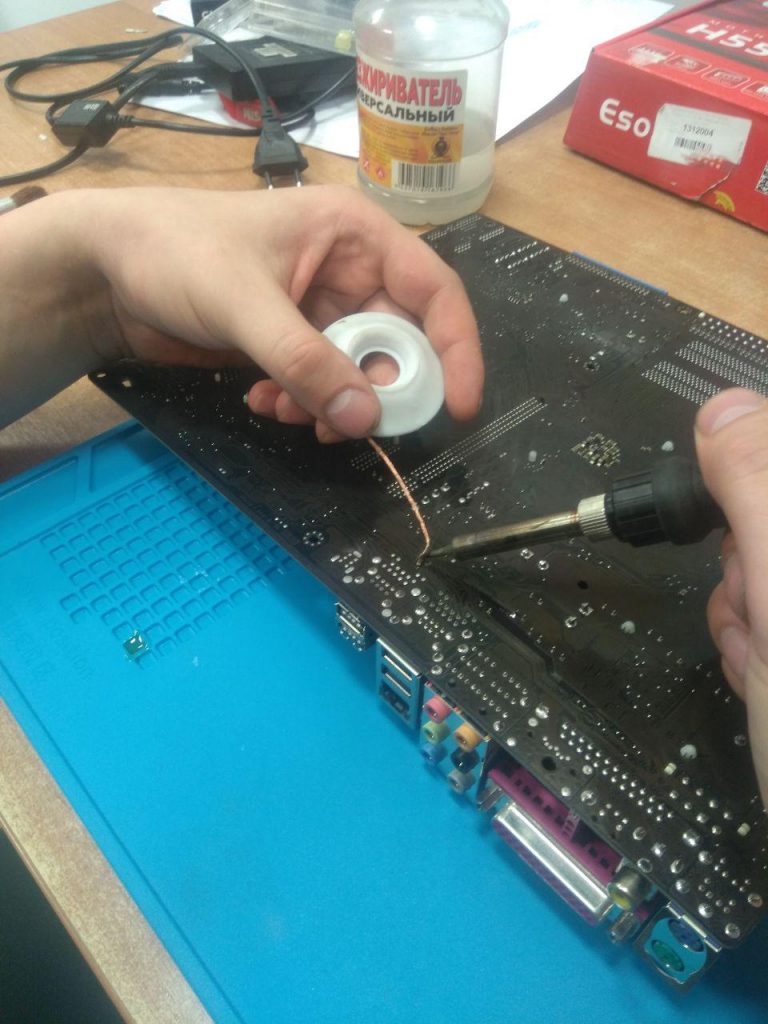

• оплётка,
• плоскогубцы,
• конденсатор,
• обезжириватель,
• кисточка.

Вздутие конденсаторов вызывает повышенное напряжение, высокая температура или заводской брак.

Как подобрать нужный конденсатор

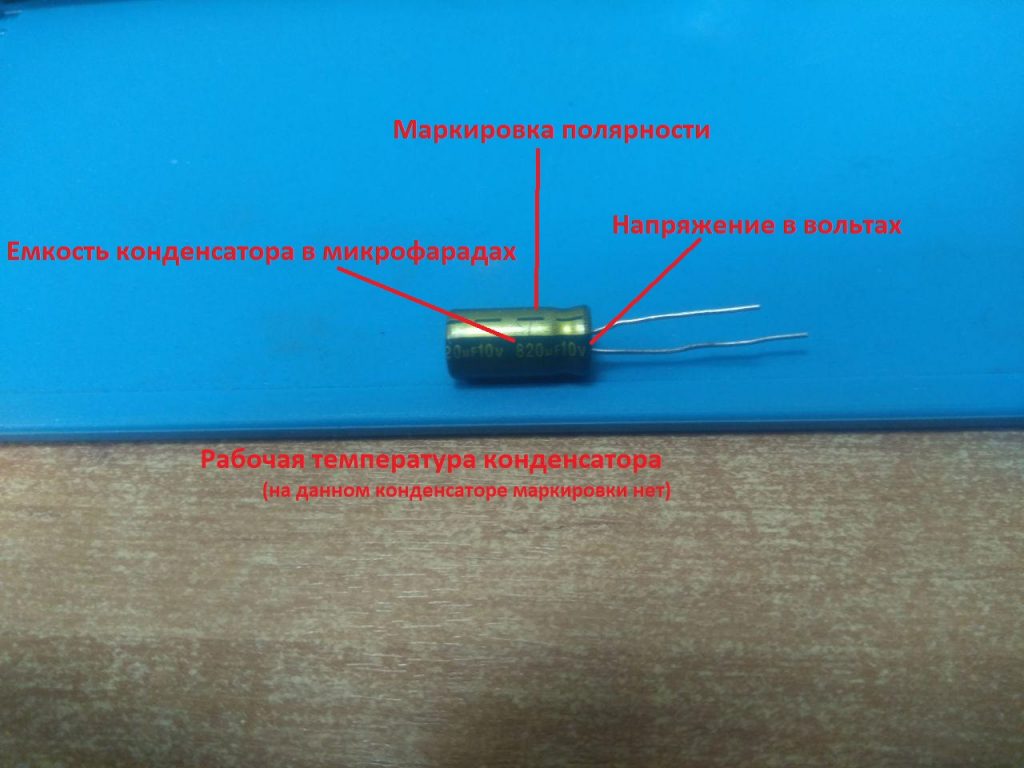

На каждом конденсаторе имеется маркировка. Там указано 4 параметра:

• напряжение в вольтах,
• емкость в микрофарадах,
• рабочая температура,
• маркировка полярности.

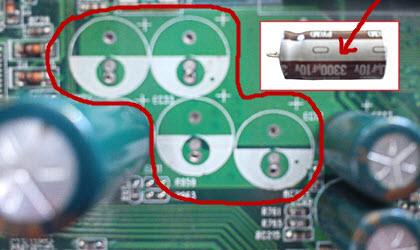

Конденсаторы могут отличаться в размерах, но это практически ни на что не влияет. Можно использовать конденсаторы с повышенным объемом микрофарад (но конденсаторы с пониженной электроемкостью ставить не рекомендуется).

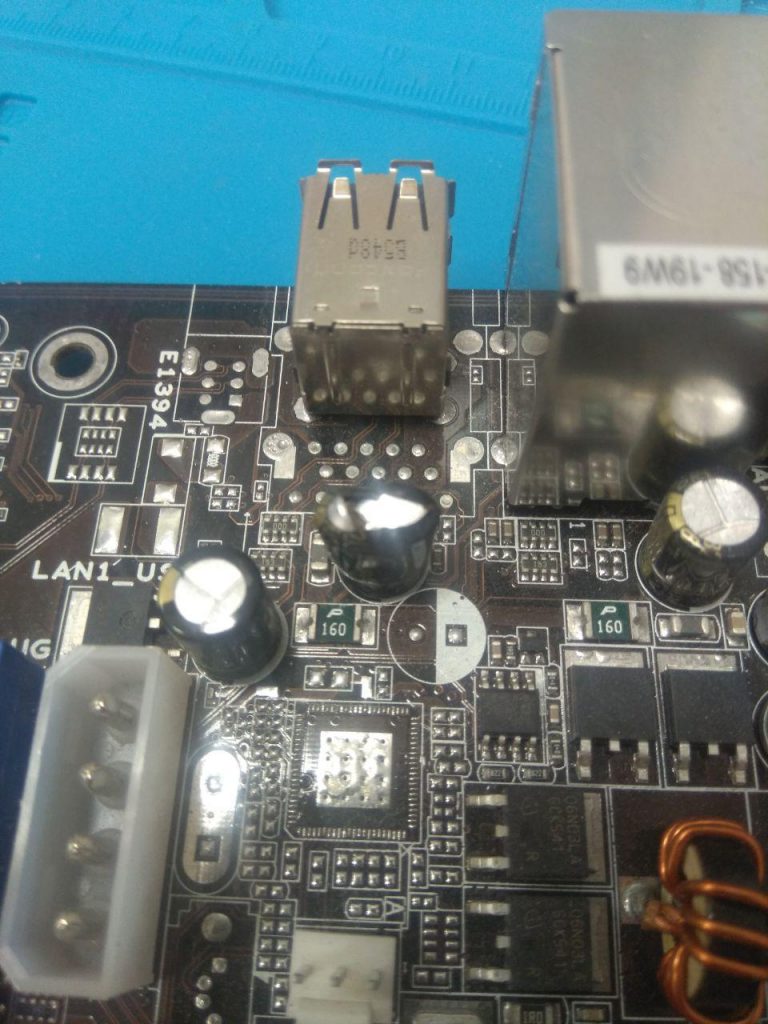

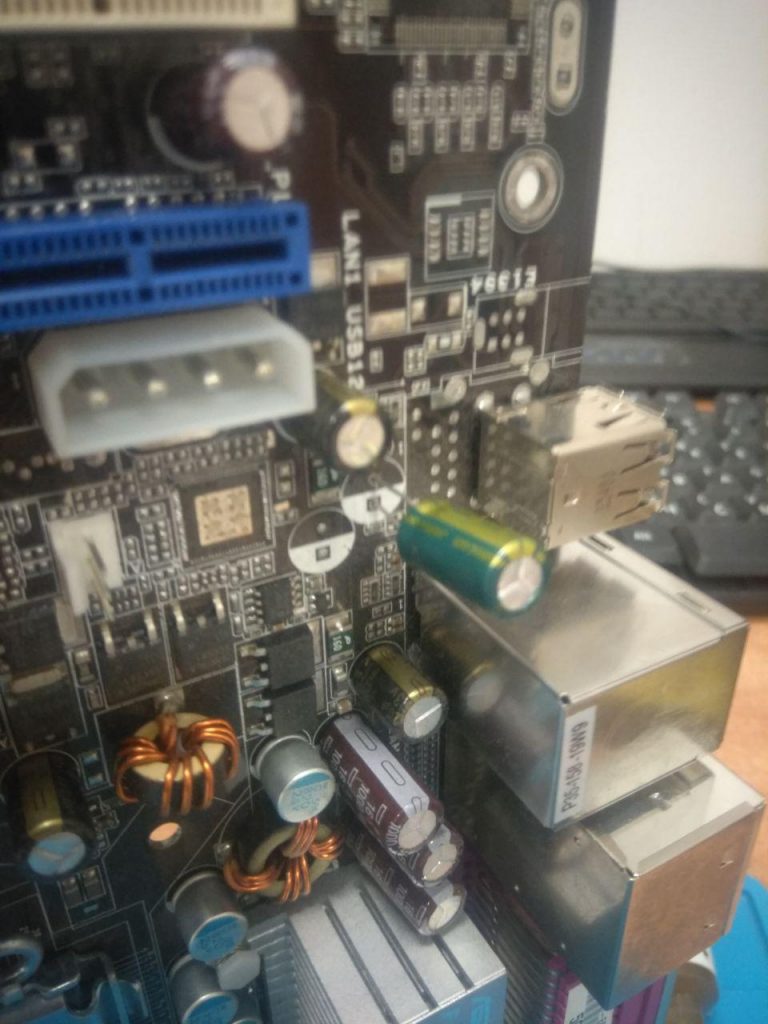

Нам нужно определить, какие конденсаторы вздулись или полопались. Мне пришлось ломать «кондер» для демонстрации �� Истинно вздутые конденсаторы выглядят немного иначе, но, надеюсь, что суть вам ясна.

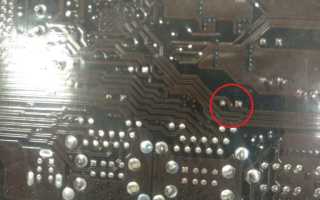

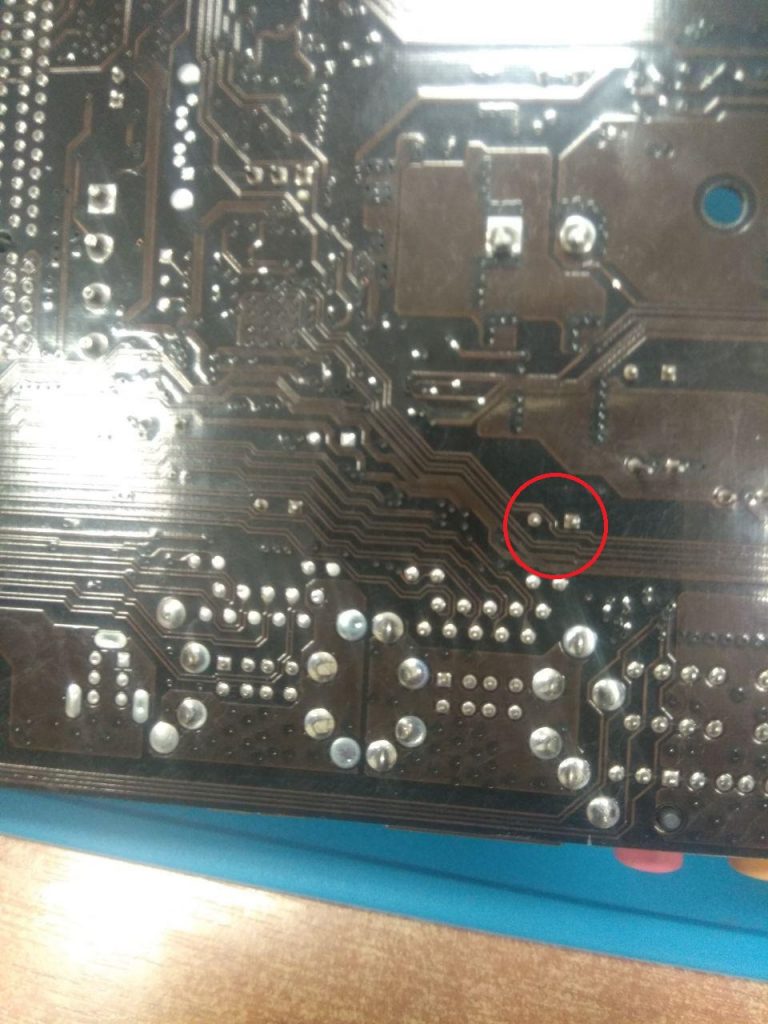

Также мы должны найти этот конденсатор на обратной стороне платы.

Итак, мы с вами определили конденсатор под замену с обеих сторон материнки. Теперь можно приступать к пайке.

Отпаиваем старый конденсатор

Не забываем о технике безопасности и подкладываем под плату силиконовый коврик.

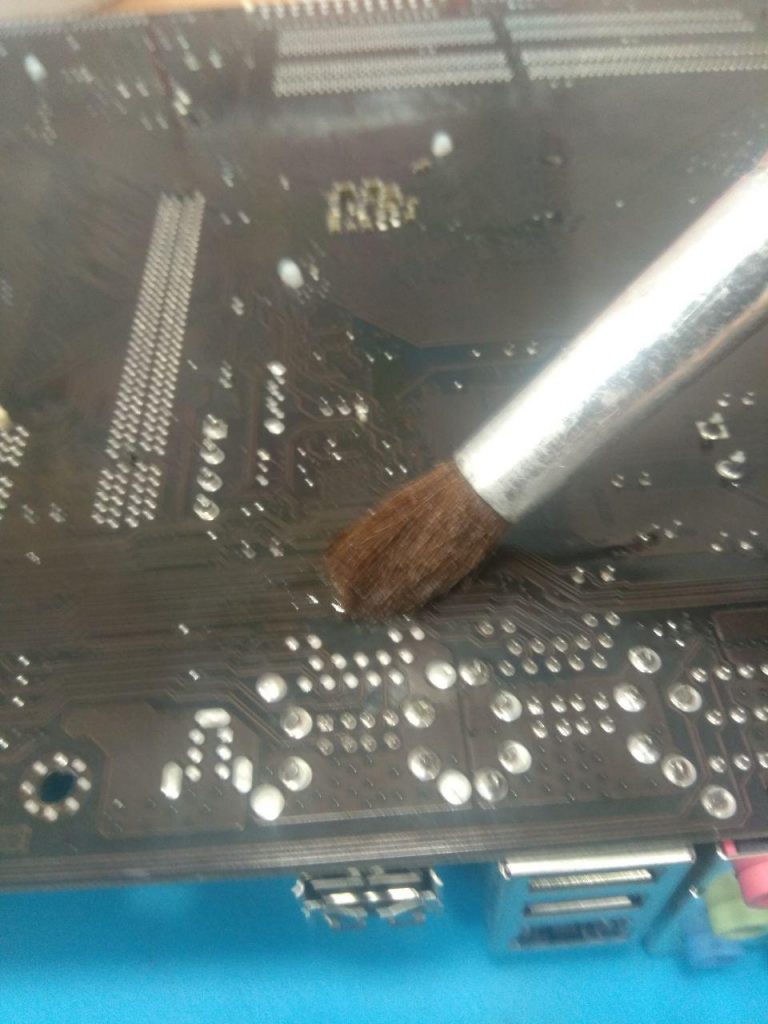

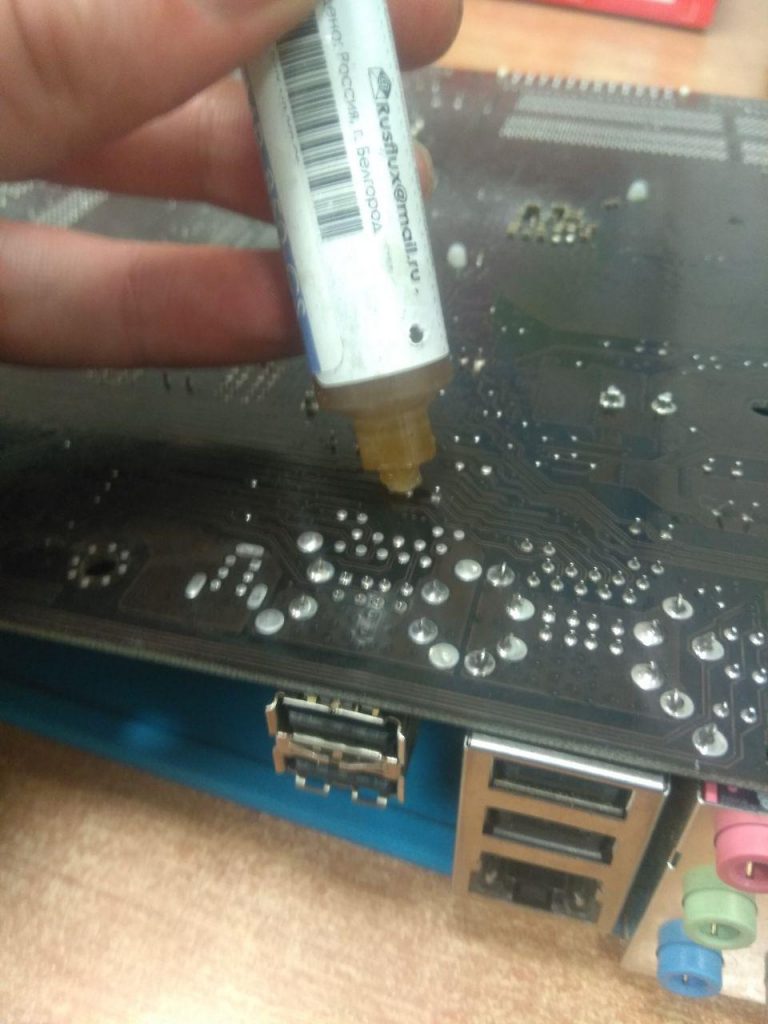

На ножки целевого конденсатора наносим флюс для того, чтобы пайка получилась качественной.

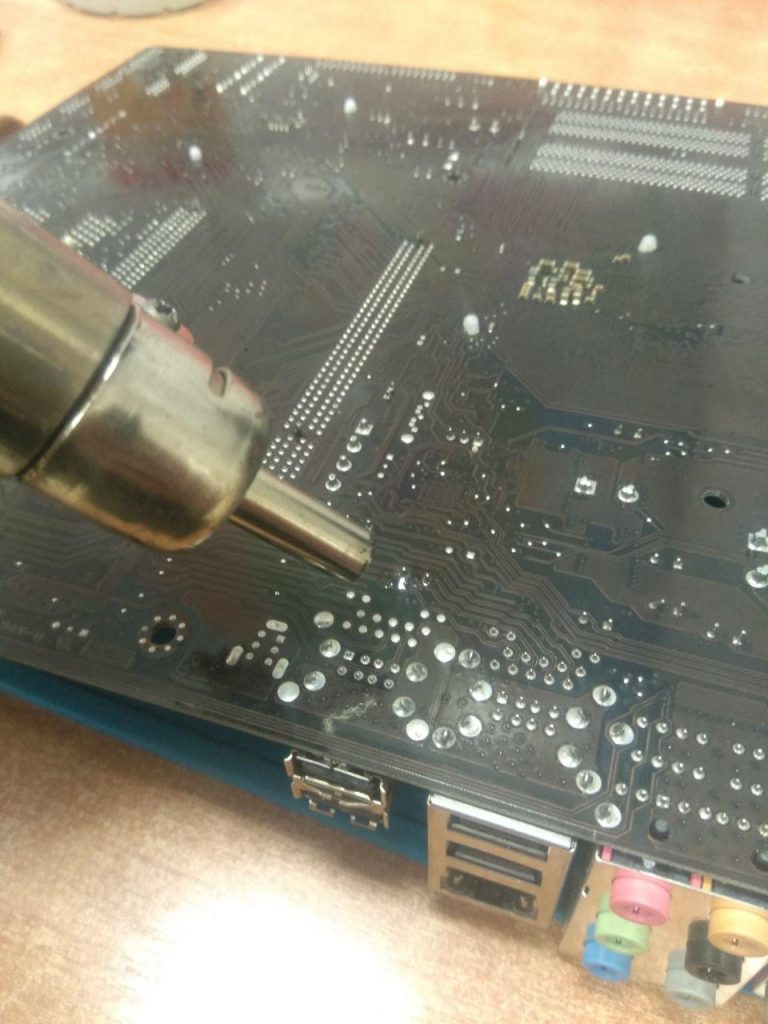

Для того что бы выпаять старый конденсатор было проще, желательно нагреть место пайки термофеном. Выставляем температуру на 300-320 градусов на паяльной станции.

И прогреваем место пайки на расстоянии 4-5 см.

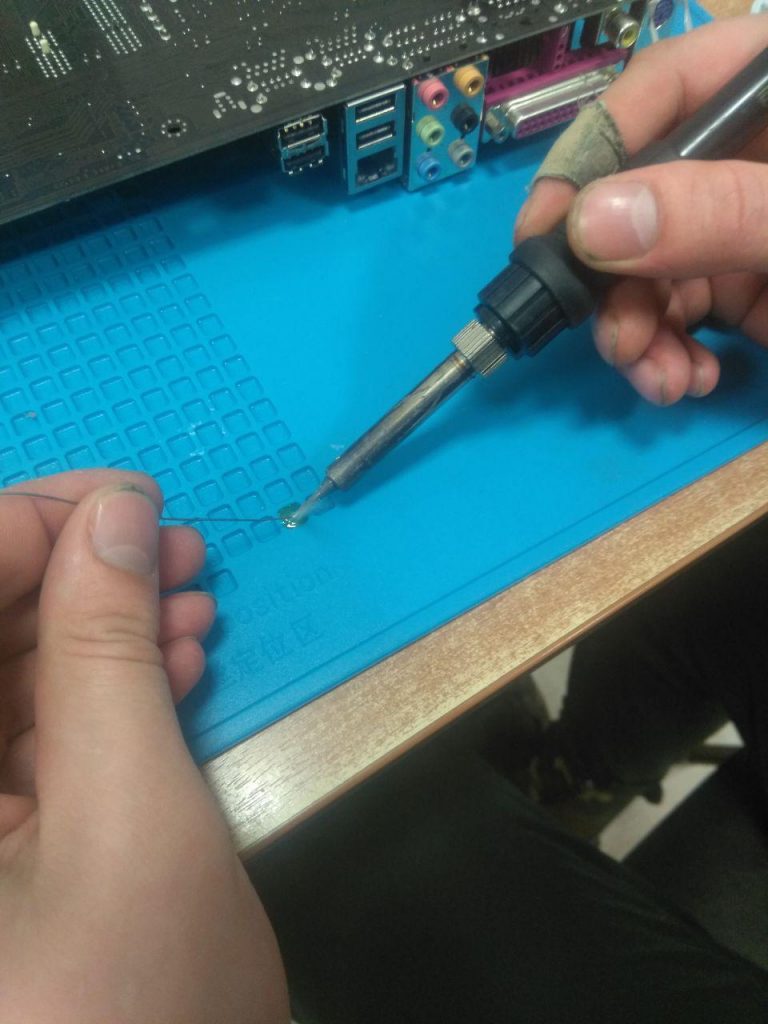

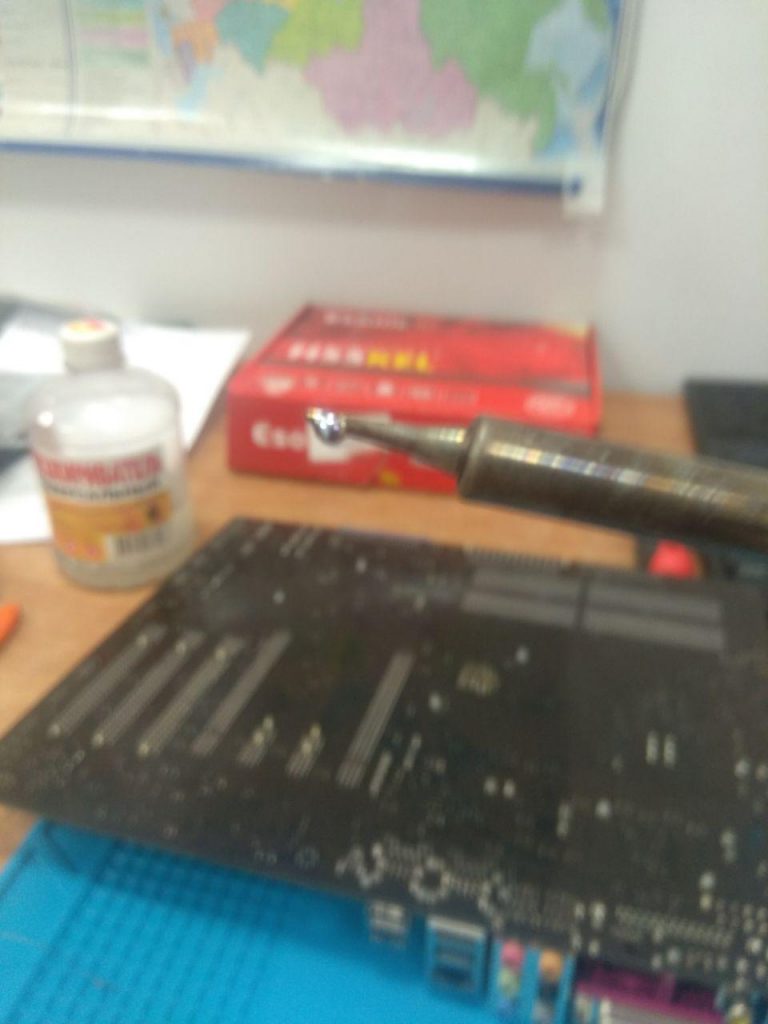

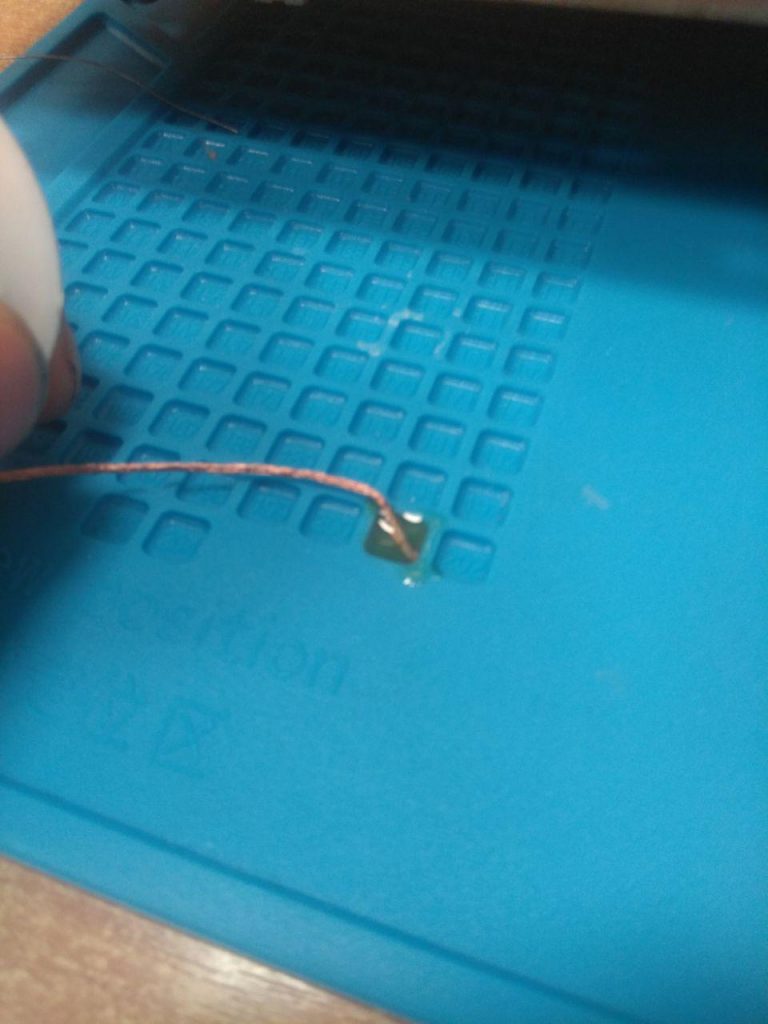

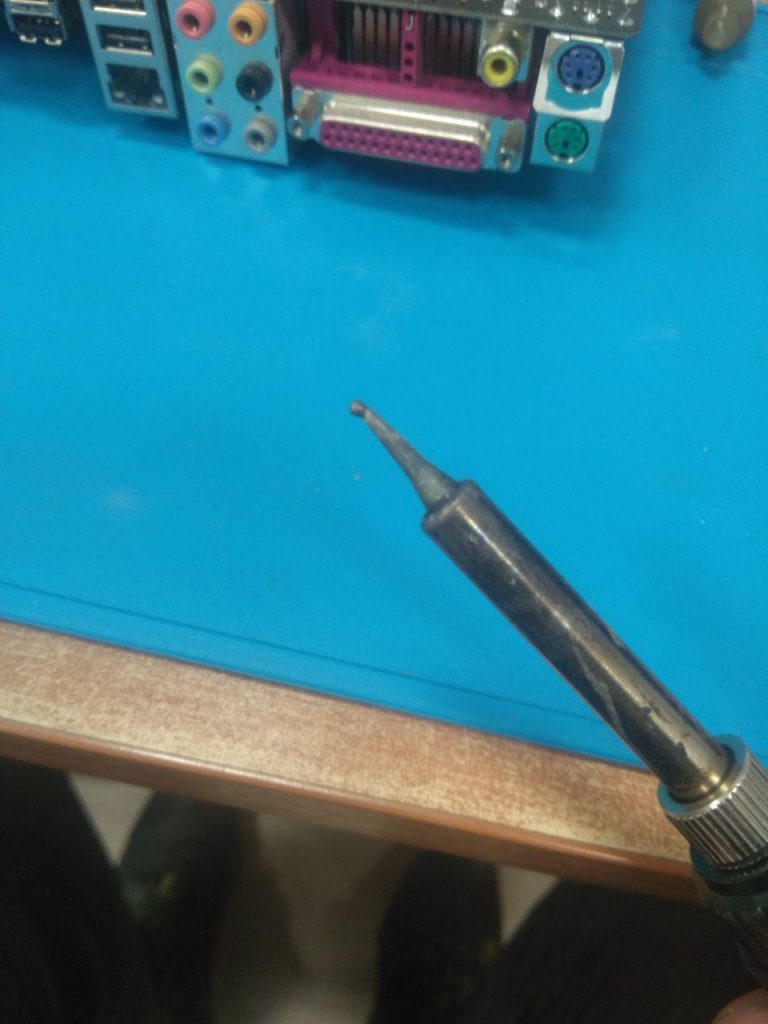

Далее подготавливаем паяльник – для этого смачиваем жало флюсом и накладываем припой, делая каплю «жидкой пайки» на конце жала.

Должно получиться вот так.

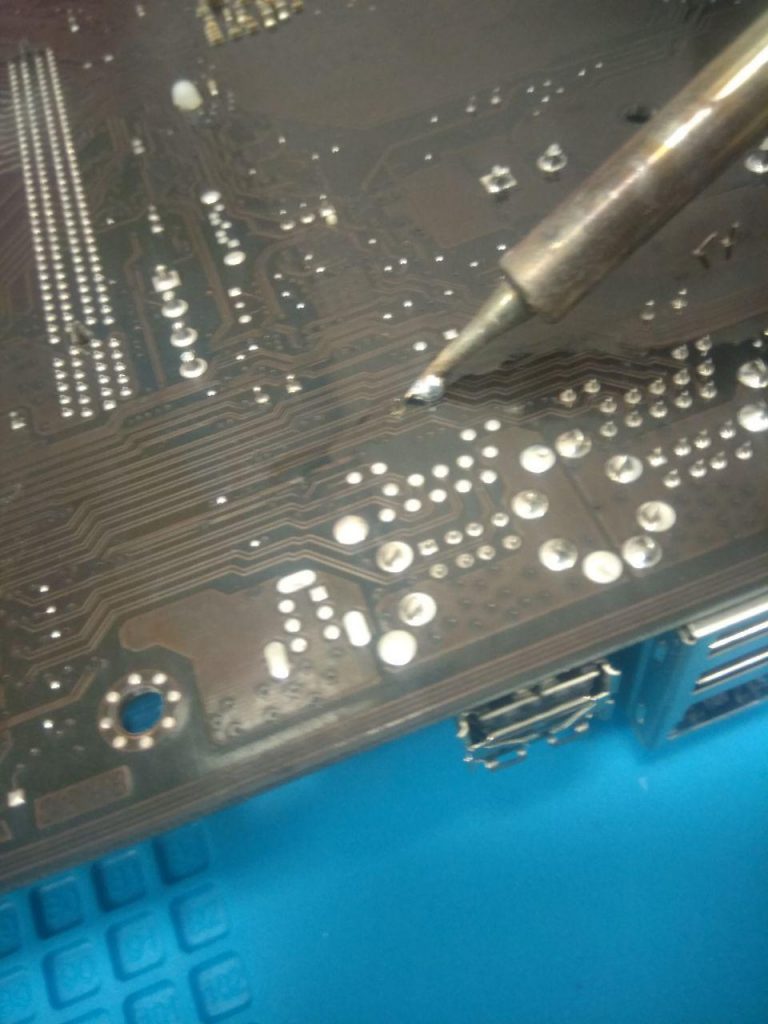

На заготовленные ножки конденсатора прикладываем паяльник так, чтобы капля полностью покрыла ножку.

Стараемся вытащить конденсатор с другой стороны. Ни в коем случае не тянем его руками, так как можно сильно обжечься.

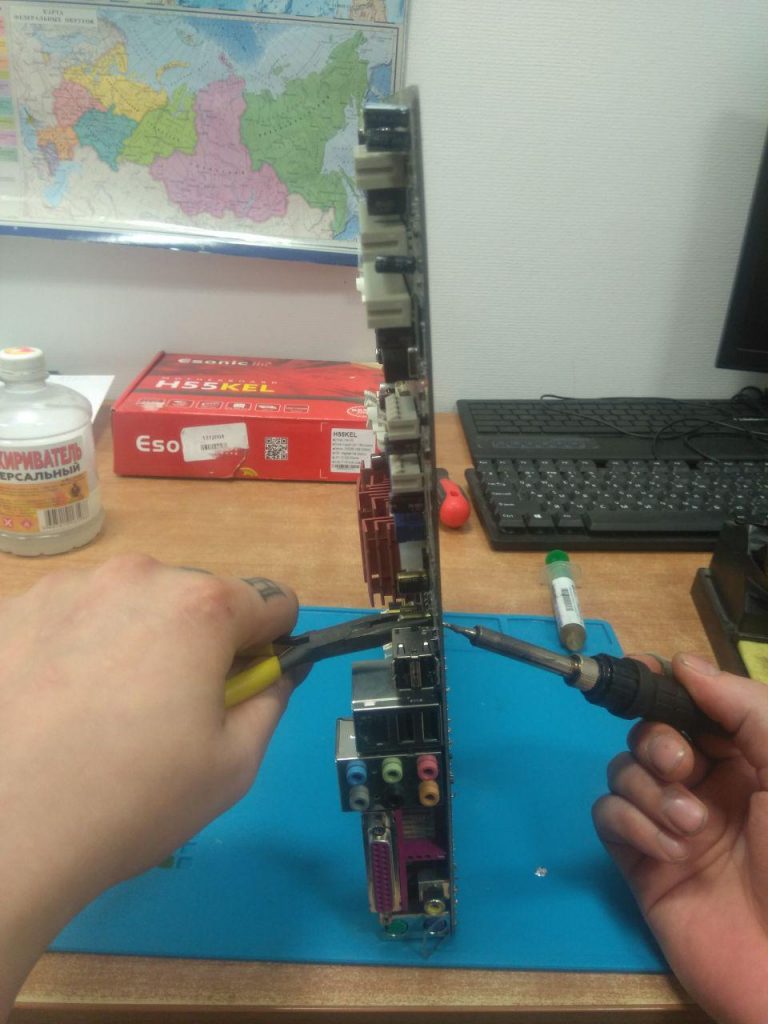

Можно поставить материнку вот так

Ставим новый конденсатор

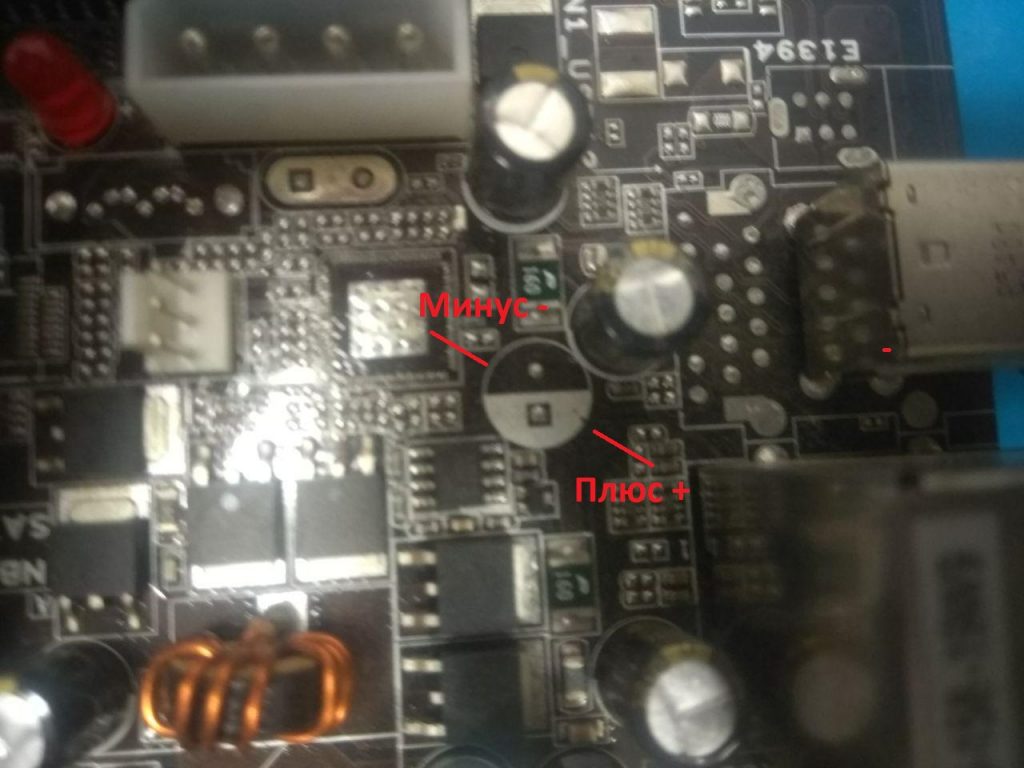

Не забывайте про полярность на плате и конденсаторе (в особенности, что касается плат Asus).

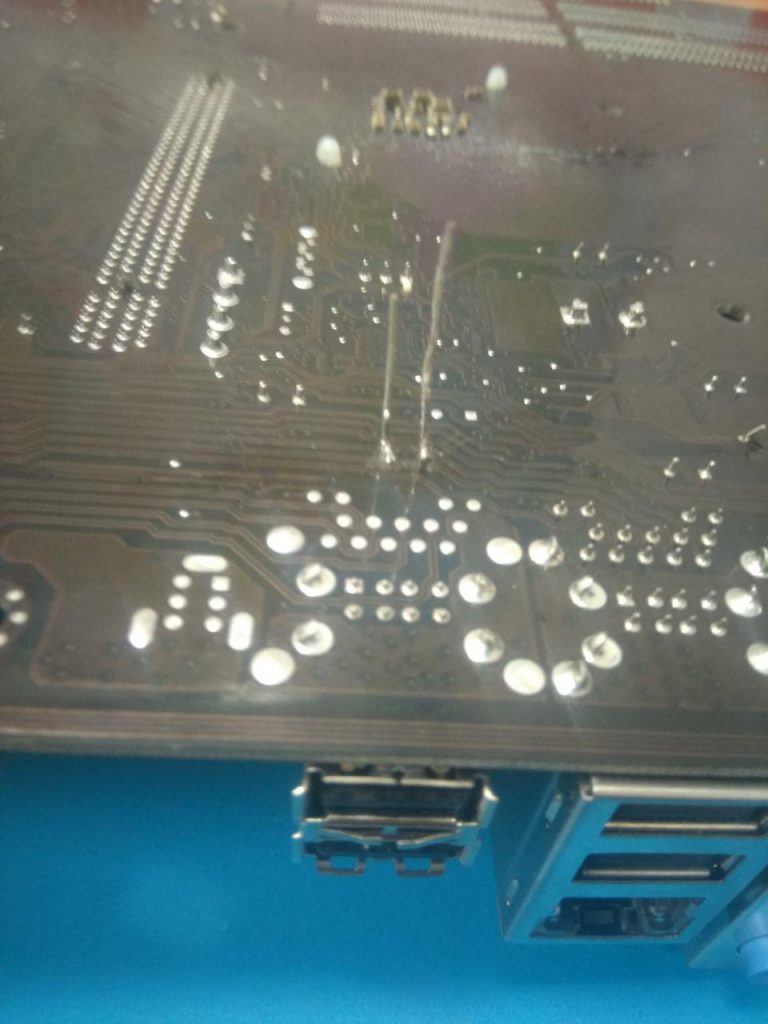

С обратной стороны у нас должно получиться вот так.

Наносим флюс по самый верх этих ножек и, проводя каплей «жидкой пайки» снизу вверх по ножке, запаиваем деталь. Припой сам сольётся по ножке и встанет на плату. Если конденсатор не шатается, значит, у вас всё получилось.

Ножки нужно будет обрезать, но прямо под корень их не рубите, так как конденсатор просто выпадет, и вся работа пойдет насмарку.

Замена конденсаторов

В элементной базе компьютера (и не только) есть одно узкое место – электролитические конденсаторы. Они содержат электролит, электролит – это жидкость. Поэтому нагрев такого конденсатора приводит к выходу его из строя, так как электролит испаряется. А нагрев в системном блоке – дело регулярное.

Поэтому замена конденсаторов – это вопрос времени. Больше половины отказов материнских плат средней и нижней ценовой категории происходит по вине высохших или вздувшихся конденсаторов. Еще чаще по этой причине ломаются компьютерные блоки питания.

Поскольку печать на современных платах очень плотная, производить замену конденсаторов нужно очень аккуратно. Можно повредить и при этом не заметить мелкий бескорпусой элемент или разорвать (замкнуть) дорожки, толщина и расстояние между которыми чуть больше толщины человеческого волоса. Исправить подобное потом достаточно сложно. Так что будьте внимательны.

Итак, для замены конденсаторов понадобится паяльник с тонким жалом мощностью 25-30Вт, кусок толстой гитарной струны или толстая игла, паяльный флюс или канифоль.

В том случае, если вы перепутаете полярность при замене электролитического конденсатора или установите конденсатор с низким номиналом по вольтажу, он вполне может взорваться. А вот как это выглядит:

Так что внимательнее подбирайте деталь для замены и правильно устанавливайте. На электролитических конденсаторах всегда отмечен минусовой контакт (обычно вертикальной полосой цвета, отличного от цвета корпуса). На печатной плате отверстие под минусовой контакт отмечено тоже (обычно черной штриховкой или сплошным белым цветом). Номиналы написаны на корпусе конденсатора. Их несколько: вольтаж, ёмкость, допуски и температура.

Первые два есть всегда, остальные могут и отсутствовать. Вольтаж: 16V (16 вольт). Ёмкость: 220µF (220 микрофарад). Вот эти номиналы очень важны при замене. Вольтаж можно выбирать равный или с большим номиналом. А вот ёмкость влияет на время зарядки/разрядки конденсатора и в ряде случаев может иметь важное значение для участка цепи.

Поэтому ёмкость следует подбирать равную той, что указана на корпусе. Слева на фото ниже зелёный вздувшийся (или потёкший ) конденсатор. Вообще с этими зелёными конденсаторами постоянные проблемы. Самые частые кандидаты на замену. Справа исправный конденсатор, который будем впаивать.

Выпаивается конденсатор следующим образом: сначала находите ножки конденсатора с обратной стороны платы (для меня это самый трудный момент). Затем нагреваете одну из ножек и слегка давите на корпус конденсатора со стороны нагреваемой ножки. Когда припой расплавляется, конденсатор наклоняется. Проводите аналогичную процедуру со второй ножкой. Обычно конденсатор вынимается в два приема.

Спешить не нужно, сильно давить тоже. Мат.плата – это не двухсторонний текстолит, а многослойный (представьте вафлю). Из-за чрезмерного усердия можно повредить контакты внутренних слоев печатной платы. Так что без фанатизма. Кстати, долговременный нагрев тоже может повредить плату, например, привести к отслоению или отрыву контактной площадки. Поэтому сильно давить паяльником тоже не нужно. Паяльник прислоняем, на конденсатор слегка надавливаем.

После извлечения испорченного конденсатора необходимо сделать отверстия, чтобы новый конденсатор вставлялся свободно или с небольшим усилием. Я для этих целей использую гитарную струну той же толщины, что и ножки выпаиваемой детали. Для этих целей подойдет и швейная игла, однако иглы сейчас делают из обычного железа, а струны из стали. Есть вероятность того, что игла схватится припоем и сломается при попытке ее вытащить. А струна достаточно гибкая и схватывается сталь с припоем значительно хуже, чем железо.

При демонтаже конденсаторов припой чаще всего забивает отверстия в плате. Попробовав впаять конденсатор тем же способом, которым я советовал его выпаивать, можно повредить контактную площадку и дорожку, ведущую к ней. Не конец света, но очень нежелательное происшествие. Поэтому если отверстия не забил припой, их нужно просто расширить. А если все же забил, то нужно плотно прижать конец струны или иглы к отверстию, а с другой стороны платы прислонить к этому отверстию паяльник. Если подобный вариант неудобен, то жало паяльника нужно прислонять к струне практически у основания. Когда припой расплавится, струна войдёт в отверстие. В этот момент надо ее вращать, чтобы она не схватилась припоем.

После получения и расширения отверстия нужно снять с его краев излишки припоя, если таковые имеются, иначе во время припаивания конденсатора может образоваться оловянная шапка , которая может припаять соседние дорожки в тех местах, где печать плотная. Обратите внимание на фото ниже – насколько близко к отверстиям располагаются дорожки. Припаять такую очень легко, а заметить сложно, поскольку обзору мешает установленный конденсатор. Поэтому лишний припой очень желательно убирать.

Если у вас нет под боком радио-рынка, то скорее всего конденсатор для замены найдется только б/у. Перед монтажом следует обработать его ножки, если требуется. Желательно снять весь припой с ножек. Я обычно мажу ножки флюсом и чистым жалом паяльника облуживаю, припой собирается на жало паяльника. Потом скоблю ножки конденсатора канцелярским ножом (на всякий случай).

Вот, собственно, и все. Вставляем конденсатор, смазываем ножки флюсом и припаиваем. Кстати, если используется сосновая канифоль, лучше истолочь ее в порошок и нанести его на место монтажа, чем макать паяльник в кусок канифоли. Тогда получится аккуратно.

Замена конденсатора без выпаивания с платы

Условия ремонта бывают разные и менять конденсатор на многослойной (мат. плата ПК, например) печатной плате — это не то же самое что поменять конденсатор в блоке питания (однослойная односторонняя печатная плата). Надо быть предельно аккуратным и осторожным. К сожалению, не все родились с паяльником в руках, а отремонтировать (или попытаться отремонтировать) что-то бывает очень нужно.

Как я уже писал в первой половине статьи, чаще всего причиной поломок являются конденсаторы. Поэтому замена конденсаторов наиболее частый вид ремонта, по крайней мере в моём случае. В специализированных мастерских есть для этих целей специальное оборудование. Если оного нет, приходится пользоваться оборудованием обычным (флюс, припой и паяльник). В этом случае очень помогает опыт.

А если опыта нет, то попытка ремонта вполне может закончится плачевно. Как раз для таких случаев спешу поделиться способом замены конденсаторов без выпаивания из печатной платы. Способ внешне довольно не аккуратный и в некоторой степени более опасный, чем предыдущий, но для личного пользования сгодится.

Главным преимуществом данного метода является то, что контактные площадки платы придётся в значительно меньшей степени подвергать нагреву. Как минимум в два раза. Печать на дешёвых мат.платах достаточно часто отслаивается от нагрева. Дорожки отрываются, а исправить такое потом достаточно проблематично.

Минус данного способа в том, что на плату всё-таки придётся надавить, что тоже может привести к негативным последствиям. Хотя из моей личной практики давить сильно ни разу не приходилось. При этом есть все шансы припаяться к ножкам, оставшимся после механического удаления конденсатора.

Итак, замена конденсатора начинается с удаления испорченной детали с мат.платы.

На конденсатор нужно поставить палец и с лёгким нажатием попробовать покачать его вверх-вниз и влево-вправо. Если конденсатор качается влево-вправо, значит ножки расположены по вертикальной оси (как на фото), в обратном случае по горизонтальной. Также можно определить положение ножек по минусовому маркеру (полоса на корпусе конденсатора, обозначающая минусовой контакт).

Дальше следует надавить на конденсатор по оси расположения его ножек, но не резко, а плавно, медленно увеличивая нагрузку. В результате ножка отделяется от корпуса, далее повторяем процедуру для второй ножки (давим с противоположной стороны).

Иногда ножка из-за плохого припоя вытаскивается вместе с конденсатором. В этом случае можно слегка расширить получившееся отверстие (я делаю это куском гитарной струны) и вставить туда кусок медной проволоки, желательно одинаковой с ножкой толщины.

Половина дела сделана, теперь переходим непосредственно к замене конденсатора. Стоит отметить, что припой плохо пристаёт к той части ножки, которая находилась внутри корпуса конденсатора и её лучше откусить кусачками, оставив небольшую часть. Затем ножки конденсатора, приготовленного для замены и ножки старого конденсатора обрабатываются припоем и припаиваются. Удобнее всего паять конденсатор, приложив его к к плате под углом в 45 градусов. Потом его легко можно поставить по стойке смирно.

Вид в результате, конечно неэстетичный, но зато работает и данный способ намного проще и безопаснее предыдущего с точки зрения нагрева платы паяльником. Удачного ремонта!

Если материалы сайта оказались для вас полезными, можете поддержать дальнейшее развитие ресурса, оказав ему (и мне ) моральную и материальную поддержку.

Как заменить конденсаторы на материнской плате

В данной статье, друзья, мы попытаемся ответить на вопрос о том, как заменить конденсаторы на материнской плате компьютера и в каких случаях нужно это делать?

В целом, перепайка конденсаторов на плате не является сложным процессом. Нужно только обязательно иметь минимальный набор для обеспечения качественной пайки и последующей очистки печатной платы от ее следов. Об этом мы тоже обязательно поговорим!

Недавно я установил свой личный рекорд по замене большого числа конденсаторов на плате за один раз. Перепаял сразу 10 (десять) вздувшихся конденсаторов и материнская плата сейчас стабильно работает в одном из отделов нашей организации.

Вот она (красным выделены те конденсаторы, которые были заменены на исправные). Фото ниже — кликабельно:

Жаль, что я не сделал фотографию этой материнской платы ДО замены мной конденсаторов на ней. Честно говоря, я вообще не собирался сначала писать статью на данную тему, но потом мне на почту пришло подряд несколько писем от наших читателей с предложением раскрыть эту тему более подробно.

К тому моменту я уже выпаял все конденсаторы из платы и она лежала у меня в столе в ожидании подходящего количества необходимых для замены элементов.

Примечание: о том, как правильно подбирать конденсаторы на замену неисправным (вздувшимся и потекшим) мы говорили в одной из предыдущих статей нашего сайта.

Итак, после замены десяти конденсаторов разного номинала и емкости наша материнская плата с успехом прошла тестирование (многократное включение и выключение и последующая стабильная работа в течение всего рабочего дня):

Как видите, на фото выше я также использую PCI POST плату для тестирования, которая показывает все этапы прохождения начального самотестирования системы после ее включения.

Примечание: при определенном опыте (и развитой интуиции) 🙂 по кодам, выдаваемым платой, можно.сориентироваться относительно того, удачно ли прошла перепайка конденсаторов и качественно ли было все проделано?

Что я имею в виду? Поясню на примере одной из первых плат, на которой я заменял вздувшиеся электролитические конденсаторы. Тогда у меня не было необходимых принадлежностей для пайки и я решил так: запаяю без всего того, что полагается, но — аккуратно! Если получится — здорово, если нет — не велика потеря 🙂

На тот момент у меня был только паяльник с тонким жалом на 40 Ватт и катушка толстого припоя. Под руками не было даже канифоли!

Вот таким вот паяльником я тогда работал:

Примечание: для того, чтобы заменить конденсаторы на плате выбирайте паяльник мощностью от 40-ка до 80-ти ватт. Больше не нужно, иначе есть риск перегреть (оплавить) и повредить расположенные близко к месту пайки элементы на системной плате. Также, чем тоньше будет жало инструмента, тем легче с ним будет Вам работать.

Продолжим, перед процедурой я поместил в один из свободных PCI разъемов компьютера свою POST карту (PC Analyzer), включил материнскую плату, замкнув на ней соответствующие контакты, и зафиксировал номер кода, после которого загрузка системы прекращалась. Т.е. вентиляторы вращаются, но больше ничего не происходит и экран компьютера черный. НО — мы запомнили код ошибки, в который “упирается” загрузка, а это — очень важно!

После этого, я освобождаю плату от всего “лишнего” (что будет мешать мне при пайке), извлекаю ее из корпуса компьютера и заменяю конденсаторы (более подробно сам процесс разберем чуть ниже). Перепаял я, значится, несколько конденсаторов возле центрального процессора, положил плату на деревянную поверхность, поставил в нее оперативную память, подвел к встроенной видеокарте VGA кабель от монитора, подсоединил блок питания, вернул POST карту и запустил.

После этого я стал смотреть на коды загрузки в ожидании того самого, на котором загрузка компьютера останавливалась. Вот он появился на семи сегментном табло, немного задержался и. исчез, сменившись следующим (я мысленно тут же поздравил себя с первой успешной заменой конденсаторов), НО. Неожиданно новый код сменился на уже виденный мной ранее (сбойный) и материнская плата начала выдавать звуковые сигналы об ошибке. Повторные перезагрузки только закрепили данный алгоритм: сбойный код задерживается на табло чуть дольше обычного, сменяется следующим и тут же возвращается обратно.

В связи с этими наблюдениями я сделал первый вывод: замена конденсаторов на плате должна производиться не только аккуратно, но и при наличии всех необходимых инструментов. Что я сделал? Пошел в ближайший магазин радиотехники, купил там все необходимое и еще раз хорошенько пропаял (прогрел) все контактные площадки (ножки) впаянных мной конденсаторов, после чего тщательно очистил места пайки специальной жидкостью. В результате проделанных манипуляций, системная плата успешно “завелась” и, надеюсь, работает и по сей день 🙂

Сейчас я пользуюсь усовершенствованной версией паяльника с ручным регулятором температуры нагрева жала (фото — кликабельно):

На коробке написано что это — паяльная станция без термофена (фен, который с помощью горячего воздуха может выпаивать целые микросхемы из печатных плат).

Стоит такое “удовольствие” недорого, а работать с ним — гораздо удобнее, чем с обычным паяльником. Выставил нужную температуру с помощью регулятора и паяльник постоянно ее держит (не выгорая и не перегревая дорожки и прочие элементы на печатной плате). К тому же, жало покрыто специальным защитным материалом, который существенно продлевает срок его службы в условиях нагрева. Также в ассортименте — съемный держатель для паяльника — очень удобно 🙂

Теперь — перейдем к сопутствующим аксессуарам для пайки конденсаторов (да и не только их) и рассмотрим их более подробно. Все те “прибамбасы”, которыми сам пользуюсь я поместил на фото ниже:

Рассмотрим каждый элемент в отдельности:

1. оплетка для удаления лишнего припоя с места пайки (бывает разной толщины, обращайте на это внимание при выборе!)
2. трубчатый припой с жидким флюсом внутри
3. мягкий припой в катушке
4. жидкость-очиститель для промывки мест спайки от остатков загрязнения и флюса
5. обычная канифоль

Если не планируете заниматься монтажом компонентов раз в месяц, то Вам весьма пригодится такая вещь, как подставка для паяльника. Выглядит она следующим образом:

Совет: обращайте внимание на то, чтобы основание подставки было массивным (тяжелым). В противном случае есть вероятность, что под весом паяльника и электрического кабеля она просто опрокинется!

Для удаления лишнего припоя я иногда использую ручной оловоотсос:

Хорошей альтернативой данному отсосу может стать его улучшенная версия, оснащенная нагревателем.

Примечание: Называться он может в народе по разному: термоотсос, паяльник с оловоотсосом, поршневой оловоотсос с нагревателем и т.д. Поэтому при покупке имейте это в виду (можете на ровном месте продавца озадачить) 🙂

Иногда — незаменимая вещь, когда нужно выпаять микросхему с большим количеством выводов, расположенных с тыльной стороны платы или спаять с нее какой-то разъем. При некоторой практике, весьма удобный инструмент, расширяющий наши возможности и облегчающий работу “паяльщику”.

Пожалуй, основной нюанс в работе состоит в том, что наконечник инструмента может быть толще, чем необходимо для некоторых видов работ: те же выводы конденсаторов или другая “мелочевка” на плате. Поскольку нам нужно обеспечить плотный контакт жала оловоотсоса с обрабатываемой поверхностью, логичным будет наклонить его под углом (для хорошего соприкосновения с припоем), как показано на фото ниже:

Когда почувствуем (увидим) что олово “поплыло”, нажимаем на кнопку, поршень распрямится и втянет в себя расплавленный припой.

Периодически инструмент нужно чистить от скопившегося внутри сплава. Как правило, термоотсос имеет съемный наконечник (жало), которое можно отвинтить и разборную ручку (сразу над нагревательным элементом). Она также скручивается против часовой стрелки.

Извлеките все остатки припоя, проверьте рабочий ствол инструмента на просвет. Если есть какие-то замечания, прочистите его тонкой спицей или проволокой соответствующего диаметра. В разобранном состоянии это выглядит следующим образом::

Сразу скажу, что самым дорогим из всего перечисленного выше является оловоотсос с нагревателем — 6 долларов, остальное стоит еще меньше. Естественно, сам паяльник стоит 7-8 долларов, а паяльная станция, показанная в данной статье, — 20. Как видите, подобный набор для пайки доступен каждому!

Итак, давайте, как обычно, рассмотрим каждый из перечисленных выше пунктов по отдельности.

Оплетка для удаления припоя отлично впитывает разогретое олово, действуя по принципу губки. Просто прижимаем ее к месту пайки разогретым паяльником и когда припой впитается, — уберите, а использованный ее конец — отрежьте ножницами.

Продается оплетка в небольшой катушке по 1,5 метра, стоит — копейки, а пользы от нее — “цельный вагон!” 🙂

Трубчатый припой для замены конденсаторов я люблю использовать (по сравнению с обычной канифолью) по той причине, что в нем внутри уже содержится флюс, который при нагреве сразу растекается по месту пайки.

Примечание: под термином “флюс” подразумевают субстанцию, предназначенную для удаления окисления и нагара с поверхности под пайку. С ним спаиваемые поверхности лучше “схватываются” между собой. Также его использование способствует улучшению растекания расплавленного припоя и последующей защиты его от действия окружающей среды. Есть много разновидностей флюсов: в виде жидкости, геля, пасты или порошка, опять же — знакомая всем канифоль. Бывают еще паяльные пасты, которые содержат в себе мелкие частицы припоя вместе с флюсом. Также есть безотмывочные (не требуют последующей очистки и смывки) и обычные.

Я пользуюсь вот такой жидкой его разновидностью — «ЛТИ-120» Это одна из разновидностей спиртоканифольных флюсов (СКФ-флюс — жидкая канифоль + спирт). Имеет кисточку внутри колпачка, поэтому наносить его на место пайки очень удобно:

Короче говоря, флюс для пайки это, как масло для каши: без него ее есть тоже можно, но как-то не хочется 🙂

А вот более толстый припой в катушке я использую для всего остального, кроме перепайки конденсаторов на материнских платах. При спайке проводов он ложится ровным толстым слоем, что придает месту соединения дополнительную прочность и надежность.

Очиститель (или его аналог) я рекомендую в обязательном порядке использовать для удаления следов работы с платы. Как делаю я? Капаю его на места пайки и тщательно протираю их специально предназначенной для этого дела жесткой зубной щеткой. Елозим щеткой без стеснения, ничего от нее плате и конденсаторам не сделается 🙂 Также можно смочить тряпочку ацетоном или медицинским спиртом и протереть плату (тут уж — дело привычки).

Отдельно же канифолью, если честно, я пользуюсь не так уж и часто. Скорее она нужна мне для очистки горячего жала паяльника, которое может “нахватать” во время работы на себя различных ненужных частиц. Хорошенько макаю его в канифоль, затем — тщательно вытираю о хлопчато-бумажную ткань, сложенную в несколько слоев. Также в обиходе “паяльщиков” встречаются специальные очистители для жала. Это, как правило, латунная или медная стружка, в которую засовывается горячее жало, чтобы снять с него нагар и частички припоя.

В принципе, ничего не мешает нам купить обычную стальную губку для мытья посуды (знаете, такую спиралькой) и, с тем же успехом, использовать для очистки жала ее 🙂

Теперь остановимся подробнее на том, как правильно пользоваться ручным оловоотсосом во время замены конденсаторов на материнской плате? Принцип его действия простой (как у шприца), только задача последнего — выталкивать жидкость, а оловоотсос втягивает ее в себя. Просто сдавливаем его пружину до фиксации ее в нижнем положении, вплотную подносим к месту пайки и, нажав на кнопку высвобождения пружины, заставляем полу-жидкий припой втянуться в отверстие.

Итак, хорошо разогреваем олово возле одной из “ножек” конденсатора и (пока припой снова не затвердел) накрываем ее сверху отсосом и нажимаем кнопку:

После окончания работ по замене конденсаторов обязательно нужно разобрать инструмент (он раскручивается, как шариковая ручка) и удалить остатки припоя, который засосало внутрь.

Вот как, в моем случае, выглядели места пайки после обработки их с помощью оплетки и оловоотсоса и промывки очистителем:

А вот — пример неаккуратно выполненной пайки на плате:

Вот — крупным планом:

Подобная пайка, может, со временем, привести к короткому замыканию на плате или же — к образованию на ней различных окислов, что также, скорее всего, приведет к ее порче.

Перепайка и замена конденсаторов на плате

Подробно описывать, как перепаять конденсаторы я смысла не вижу (имею в виду сам процесс). Так как тут нужно набраться немного опыта, а сделать это можно только попробовав самому. А вот несколько полезных советов дать, это — с удовольствием! 🙂

Начните именно с процедуры выпаивания конденсаторов из нерабочей платы. Чем больше Вы и выпаяете, тем лучше. На данном этапе наша задача — прочувствовать работу с паяльником, понять, когда и как плавится припой, как быстро застывает обратно? Набить руку, одним словом.

Во время извлечения конденсатора из платы (когда прогреваете олово возле его ножки) пошатывайте его из стороны в сторону и рано или поздно увидите, что “ножка” через расплавленный припой “проваливается” в отверстие. То же самое проделайте с другой. В случае необходимости, прогрейте плату сверху повторно и полностью извлеките элемент.

После того, как он окажется у Вас в руках, выровняйте его контакты с помощью пинцета (если они погнулись), удалите с них с помощью паяльника остатки припоя (если он там оказался) и с помощью обычного канцелярского ножа хорошо зачистите их (поскоблите), обеспечив тем самым будущий хороший электрический контакт. Все! Конденсатор выпаян и готов к пересадке! 🙂

Совет: раньше в ходу были платы на свинцовосодержащем припое, сейчас все больше переходят на бессвинцовый. А температура плавления бессвинцового припоя на 20-30 градусов выше (220 градусов Цельсия против 190-та). Таким образом, и нагревать место пайки нужно дольше или сильнее, что чревато дополнительными проблемами. Поэтому есть такой метод: перед пайкой пролуживаем (наносим сверху при помощи разогретого паяльника) на выводы конденсатора легкоплавкий припой (трубчатый с флюсом внутри). Также можно использовать специально разработанные для этого лекгоплавкие сплавы «Вуда» или «Розе». Таким образом мы, как бы, смешиваем оба вида припоя. В результате чего получаем меньшую конечную температуру плавления в месте пайки.

Прежде, чем заменить конденсаторы на материнской плате, которую Вы хотите реанимировать, нам также нужно будет удалить с нее вышедшие из строя (вздувшиеся или потекшие) элементы. Вот тут будьте очень аккуратны (особенно в первый раз) и не повредите горячим паяльником токопроводящие дорожки, которыми густо усеяна поверхность платы. Некоторые из конденсаторов могут располагаться очень близко от них.

Примечание: прежде чем впаивать (особенно б/у конденсаторы) в плату, обязательно проверьте их с помощью мультиметра или ESR тестера. Мало ли что?

После того, как подготовите таким образом плату, я рекомендую Вам сделать еще одну вещь: возьмите иголку от одноразового шприца, перекусите ее пополам с помощью бокорезов (если нужно — уберите напильником образовавшиеся края) и, прогрев сверху место будущей пайки, снизу введите в него острие иглы:

Мы только что очистили посадочное отверстие для беспрепятственного и комфортного размещения в нем “ножки” конденсатора. Проделайте ту же процедуру для второго вывода, проденьте в них с другой стороны ножки конденсатора, крепко прижмите его к плате и начинайте пайку.

Совет: для удаления излишков припоя с “пятаков” лучше и безопаснее для печатной платы пользоваться медной оплеткой подходящей толщины (2-3 мм). Наносим флюс, прижимаем оплетку прогретым паяльником и начинаем аккуратно елозить им по обрабатываемой поверхности. Достаточное количество флюса должно обеспечить это скольжение. Ту же процедуру можно проделать с противоположной стороны платы. После этого монтажные отверстия должны очиститься. Лично мне очень удобно пользоваться китайским флюс-гелем «Amtech RMA-223».

Напоминаю, после окончания пайки не забудьте провести очистку платы специальной жидкостью (идеально — изопропиловый спирт). Можно и этиловый медицинский (95-ти процентный), но он оставляет противный белый налет, который визуально портит итоговую картину! На плате могут остаться незаметные глазу капельки брызнувшего припоя, который запросто может замкнуть близко расположенные друг к другу дорожки. А короткое замыкание в компьютере — вещь неприятная! Да и активный флюс (если он использовался) может, со временем, вступить в какую-то сложную реакцию с окружающими компонентами, а оно Вам надо? 🙂 Поэтому смывать — обязательно!

На фото выше показана смывка на основе изопропилового спирта (слева), смешанного с очищенным от масляных примесей бензином «Калоша» (иногда называют “галоша”) и обычный этиловый (аптечный). Правда, на банке указано 70%, но лучше найти 95%. Нам ведь нужно позабористее! 🙂

Под конец хотел показать еще пару аксессуаров, которые облегчают работу по пайке. Они по сути своей похожи, но есть и некоторые отличия. Итак, это, конечно, так называемая “третья рука” паяльщика. Не бойтесь, здесь речь не идет о каких-то природных мутациях, просто это устройство, которое держит плату или трубчатый припой в тот момент, когда мы работаем 🙂

В “зажимы-крокодилы” мы помещаем небольшую плату (или то, что нам нужно придержать во время спайки), для облегчения работы,- позиционируем все это дело под увеличительным стеклом и спокойно работаем. Конструкция удобна тем, что имеет множество степеней свободы (изгибается во всевозможных направлениях и под любыми углами). Это самый дешевый ее вариант (стоит 4-5 долларов), более “навороченные” могут оснащаться держателем для паяльника, светодиодной подсветкой и двойной увеличивающей линзой.

Также можете воспользоваться такой вещью, как бинокулярная лупа (например MG81007) со светодиодной подсветкой. Шикарная вещь! Руки во время работы полностью свободны, ничего не нужно дополнительно подсвечивать, три увеличительные линзы, которые можно использовать как по отдельности, так и все вместе. Короче говоря, весьма рекомендую 🙂

Еще одна “приспособа”, которая также предназначена для фиксации объектов во время работы — струбцына (монтажный столик или PCB holder). Специальные их модификации (под небольшие печатные платы) выпускают различные фирмы, занимающиеся оборудованием, аксессуарами и расходными материалами для пайки. Например, вот так выглядит струбцына от фирмы «Baku».

Есть направляющая, есть пружина на ней. Просто отодвигаем фиксатор в направлении, указанном стрелкой, он сдавливает пружину, в образовавшийся зазор устанавливаем нашу плату, отпускаем фиксатор и он фиксирует (подпружинивает) ее. Очень удобно!

Есть обычные (слесарные) струбцыны, которые продаются в любом строительном магазине. Можно использовать и их. Крепятся, они, как правило, непосредственно к столу:

Вот, собственно и все, что я хотел рассказать Вам о замене конденсаторов на плате и прочих аксессуарах для процесса пайки. В завершении статьи хотел бы привести еще несколько фотографий, сделанных мной у нас же на работе, и напомнить, что при потерявших емкость конденсаторах любое устройство может начать вести себя “не адекватно”. Компьютер не включается (работают только вентиляторы) или самопроизвольно перезагружается, возможна и нестабильная работа других устройств.

Например, на фото ниже мы видим дискретную видеокарту, на которой тоже расположены электролитические конденсаторы и один из них — вздулся:

Вот фото крупным планом:

Как Вы понимаете, гарантировать стабильную работу устройства в такой ситуации никто не может. С другой стороны, бывают случаи, когда материнская плата и с пятью-шестью вздувшимися конденсаторами работает без сбоев. Вопрос: надолго ли и не выйдет ли из строя из за этого что-то другое?

А вот — разобранный у нас в отделе неисправный TFT монитор с той же проблемой:

Вот — крупный план проблемного места:

Как видите, неисправные конденсаторы могут находиться где угодно. Держите этот момент у себя в голове при диагностике любой неисправности. Проблемы с блоком питания также достаточно часто бывают вызваны этой проблемой и замена конденсаторов здесь происходит по тому же принципу, описанному нами выше.

Правила проверки и пайки конденсаторов

Считается, что около половины поломок электронных плат связаны с неисправностью конденсатора, без замены которого невозможно дальнейшее функционирование схемы.

Сами эти детали могут различаться как по характеристикам, так и по габаритам; однако всех их объединяет одно – наличие основного контролируемого параметра (ёмкости).

Для того чтобы проверить установленный в схеме конденсатор (включая так называемые «электролиты») необходимо измерить именно его ёмкость. Неисправную деталь придется выпаять из схемы и затем припаять новую. Некоторые виды конденсаторов паять не надо, поскольку они крепятся сваркой или зажимами.

Проверка ёмкости

Проверить электролитические конденсаторы (так же как неэлектролитические) на предмет сохранения ими своего номинала (ёмкости) можно несколькими способами.

Но вначале необходимо ознакомиться с измерительными приборами, которые позволяют правильно оценить величину ёмкости конкретного элемента, прежде чем что-то паять.

Для измерения конденсаторов с номинальными емкостями до 20-ти микрофарад может хватить обычного мультиметра, имеющего соответствующую функцию. В качестве такого измерителя может использоваться недорогой прибор типа DT9802A.

Для оценки состояния элементов с большими номиналами потребуется специальный прибор типа «измеритель RLC». Посредством такого устройства можно проверять не только конденсаторы, но и такие распространённые элементы, как резистор и катушка индуктивности.

Проверка конденсатора цифровым мультиметром:

Часто неисправный конденсатор вздувается, и заметен без применения всяких приборов.

Простой, но не достаточно эффективный метод выявления неисправности – проверка с помощью обычного омметра, по показанию которого можно судить о целостности прокладки из диэлектрика.

Данный способ применяется обычно при отсутствии в приборе функции измерения ёмкости. Для этих целей может использоваться простейший стрелочный прибор, переведённый в режим измерения сопротивления.

При прикосновении концами щупа к ножкам исправного элемента стрелка должна немного отклониться, а затем возвратиться в сходное состояние.

Если же показания на приборе изменились, а стрелка после отклонения остановилась на каком-то конечном значении сопротивления – это значит, что конденсатор пробит и подлежит замене.

Проверка в плате

Один из самых распространённых способов проверки конденсатора без его выпаивания из схемы – включение параллельно ещё одного, заранее исправного конденсатора с известным номиналом.

Указанный метод позволяет судить об исправности элемента по индикатору прибора, показывающего суммарную ёмкость двух параллельно включённых «кондёров». При параллельном включении конденсаторов их ёмкости складываются.

При этом подходе удаётся обойтись без пайки конденсатора с целью извлечения его из схемы, в которой он шунтируется параллельно включёнными элементами (резисторами).

Однако возможности применения этого метода ограничиваются допустимыми напряжениями, действующими в данной электронной схеме и в плате тестируемого устройства.

Способ эффективен лишь при небольших величинах потенциалов, сравнимых со значениями предельных напряжений, на которые рассчитан электролитический конденсатор.

Меры предосторожности при измерении

Тем, кто решил самостоятельно проверить исправность встроенных в схему конденсаторов и затем их паять, рекомендуем придерживаться следующих правил.

• Обязательно проследите за тем, чтобы со схемы было полностью снято напряжение. Для этого тем же мультиметром, включённым в режим измерения напряжения, следует проверить отсутствие его во всех контрольных точках платы.
• При измерении встроенных в схему «подозрительных» конденсаторов следует внимательно следить за тем, чтобы случайно не повредить включённые параллельно ему элементы.
• И, наконец, паять дополнительно монтируемые в схему элементы нужно с предельной осторожностью, чтобы не повредить остальную её часть.

Лишь при соблюдении всех этих условий удаётся сохранить контролируемое устройство в рабочем виде.

Как перепаивать конденсатор на «материнке»

Прежде чем припаять новый конденсатор, надо выпаять старый. Выпаивать повреждённый или неисправный элемент из материнской платы следует максимально быстро, чтобы не перегреть контактные площадки, которые в противном случае могут просто отвалиться.

Чтобы освободить ножки выпаиваемого элемента от припоя, следует хорошо прогреть посадочное место. Только при условии его достаточного прогрева при выпаивании конденсатора удаётся не повредить дорожки платы.

Придерживая с одной стороны небольшой по размеру конденсатор нужно постараться не обжечься, поскольку его контакт раскаляется от нагревания паяльником.

Помимо этого, необходимо быть максимально внимательным и не прикладывать слишком много усилий, так как жало паяльника может сорваться и повредить соседние детали.

Последовательность действий такая:

1. Вначале обесточивают компьютер, отключают не только сетевой кабель, но и другие питающие провода.
2. Снимают крышку и отвинчивают материнскую плату.
3. Осматривают плату и находят поврежденный элемент, изучают его параметры (на маркировке), покупают замену.
4. Замечают, какая полярность подключения конденсатора была (можно сделать фото).
5. С помощью паяльной станции или пальника выпаивают поврежденный конденсатор.
6. Устанавливают и припаивают новый.

После удаления конденсатора остаётся свободное место, которое сначала следует аккуратно очистить от остатков пайки, воспользовавшись отсосом.

Некоторые радиолюбители используют для этого остро отточенную спичку (зубочистку), посредством которой посадочное отверстие прокалывается с одновременным прогревом остриём жала паяльника.

Ещё один способ освобождения отверстий от остатков пайки предполагает его высверливание подходящим по размеру сверлом.

По завершении подготовки места под новый элемент его ножки следует сначала сформовать соответствующим образом, так чтобы они легко входили в посадочные гнёзда. Всё, что остаётся сделать после этого – впаять его взамен сгоревшего.

Процесс пайки

Прежде чем паять, надо вставить ножки с посадочные гнезда, соблюдая полярность. Минусовая ножка детали обычно короче плюсовой, она устанавливается на «минус» площадки (обычно закрашено белым) Паять надо с обратной стороны, для этого плату переворачивают, и ножки загибают.

Припаять конденсатор будет значительно проще, если предварительно смочить контактные «пятачки» каплей флюса.

Паяльник разогревают, подносят к контактной площадке, и к ней же подносят проволочку припоя. Жалом дотрагиваются до припоя, чтобы капелька соскользнула на место пайки. Так последовательно надо паять все контакты, после чего откусить кусачками лишние торчащие ножки.

Возможно, с первого раза красиво паять не получится, и надо будет потренироваться. Обучаться методам пайки лучше заранее на ненужных деталях. После замены неисправного элемента следует попытаться включить материнскую плату и проверить её работоспособность.

Как паять резисторы

Для того чтобы запаять резистор в схему той же материнской платы или любого другого электронного изделия действуют точно так же, как в случае с конденсатором. Паять резисторы надо крайне осторожно, поскольку любое неаккуратное движение паяльником может повредить расположенные поблизости детали.

С особым вниманием следует менять переменные резисторы, у которых имеется три ножки. Для того чтобы выпаять его из платы, удобнее всего воспользоваться уже упоминавшимся ранее отсосом, посредством которого припой легко извлекается из крепёжных отверстий.

После его удаления резистор беспрепятственно достаётся из освобождённых гнёзд.

Паять миниатюрные элементы схем следует, стараясь подбирать соответствующий температурный режим нагрева паяльника, обычно это 270-300 ℃. В противном случае можно повредить как устанавливаемый элемент, так и контактную площадку, предназначенную для его монтажа.
