Меняем внутреннюю гранату на ВАЗ-2114: снимаем ШРУС своими руками

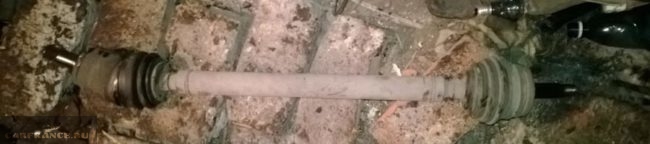

Граната или ШРУС – деталь автомобиля, которая передает крутящий момент из двигателя и КПП на колеса автомобиля. Замена этого элемента на ВАЗ-2114 достаточно сложная процедура и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как подобрать необходимую запасную часть.

Видео по замене на переднеприводном семействе ВАЗ 2113-2114-2115

Видеоматериал расскажет, как заменить гранату на автомобиле, а также поведает об особенностях и нюансах.

Процесс замены гранаты подробно

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

1. Демонтируем нижнюю защиту двигателя.
2. Сливаем масло с КПП.
3. При помощи баллонного ключа демонтируем колесо.

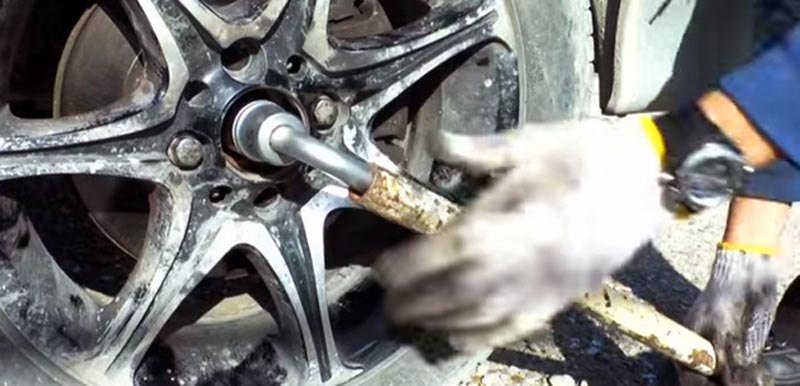

4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

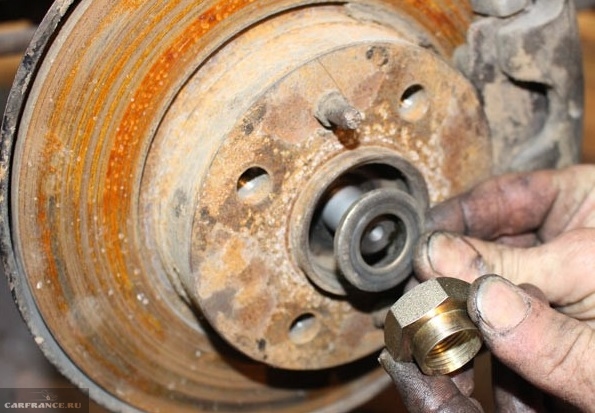

Откручиваем гайку крепления шруса к ступице

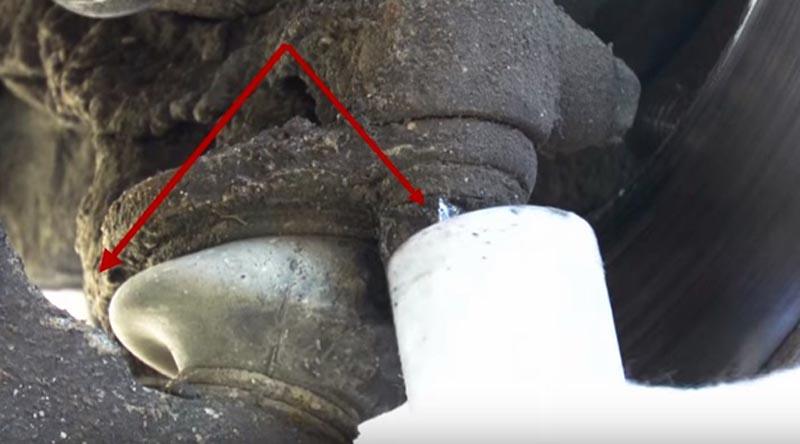

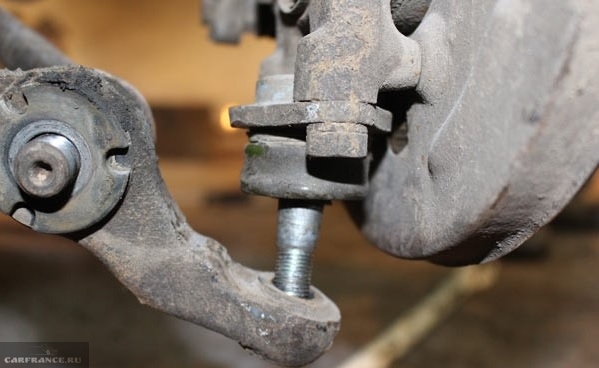

Откручиваем крепления и выводим с кулака шаровую опору

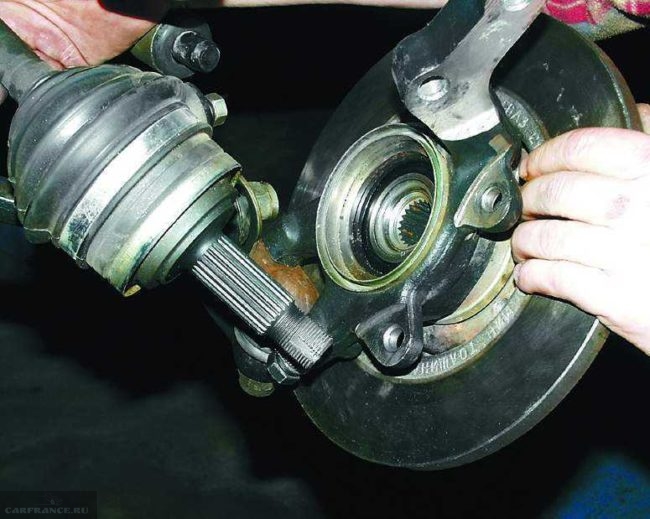

Проводим демонтаж ШРУСа со ступицы

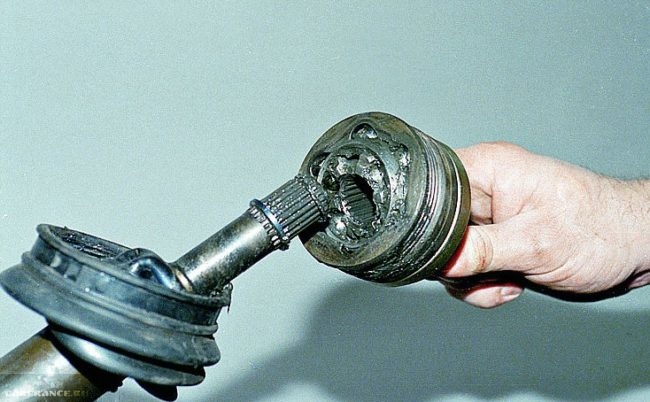

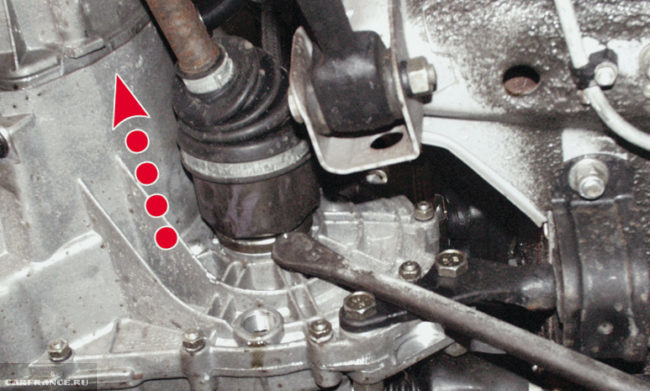

При помощи ломика вынимаем с посадочного крепления внутренний ШРУС

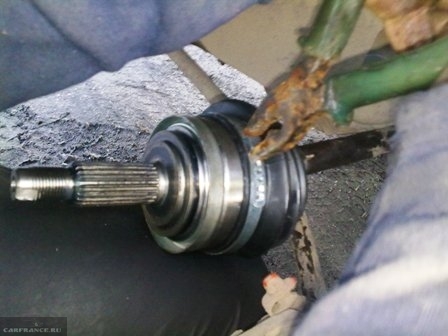

Откручиваем хомут пыльника, чтобы освободить доступ к гранате

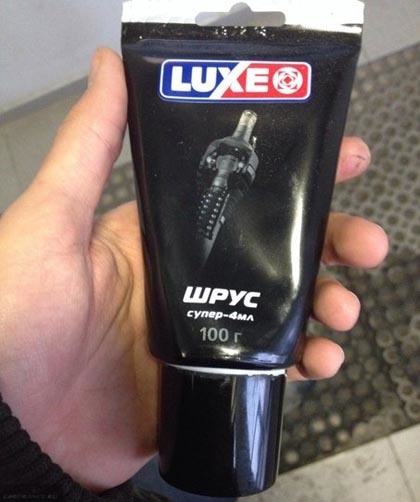

Смазка ШРУС LUXE

Выбор гранаты

К выбору внутреннего шруса стоит относиться серьезно и тщательно, поскольку это одна из основных деталей привода автомобиля. Как показывает практика, эта деталь достаточно часто выходит из строя на машинах семейства ВАЗ 2113-2115. Поэтому, стоит тщательно подбирать запасную часть не только по цене, но и по качеству.

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей . На посадочные места креплений становится легко и не требует доработок.

Аналоги

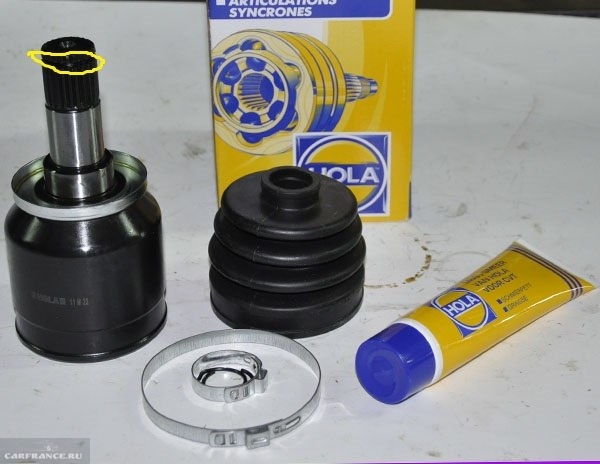

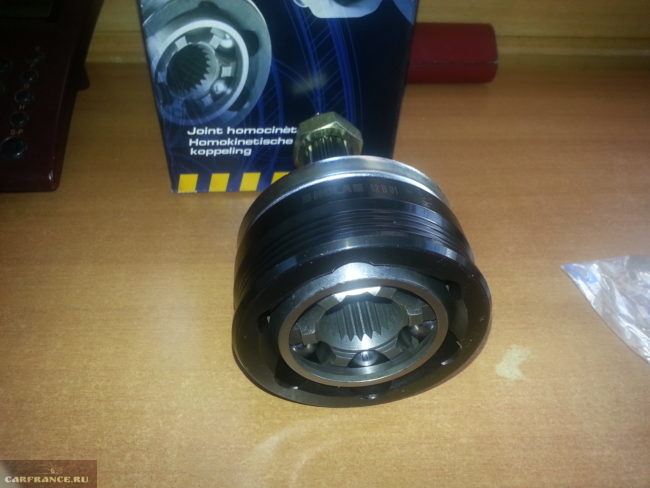

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

Наименование производителя	Каталожный номер	Средняя стоимость в рублях
Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300
Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

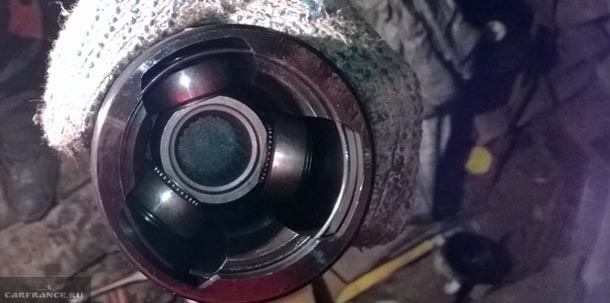

Трипоидная граната. Говорят, что они дольше ходят!

Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

Выводы

Замена внутренней гранаты на ВАЗ-2114, как оказалось не, так и страшно, а тем более реально сделать своими руками. Для этого необходимо желание и минимальный набор инструментария. Стоит обратить внимание на то, что к выбору детали необходимо подходить серьезно, поскольку если она сломается в дороге, то движение продолжать не получить.

Замена гранаты на ВАЗ 2114: как заменить ШРУС самому

Стоит отметить, что ШРУС (шарнир равных угловых скоростей), более известный среди автолюбителей под обиходным названием «граната», отличается достаточно большим сроком службы. Однако, как и в случае с любой другой деталью или узлом, ресурс данного элемента ограничен. Еще важно понимать, что на состояние ШРУСа не малое влияние также оказывают индивидуальные особенности эксплуатации ТС.

В любом случае, если хрустит граната на ВАЗ 2114, ВАЗ 2115 или другом автомобиле, указанный элемент нужно менять. Далее мы рассмотрим, как выполняется замена ШРУСа ВАЗ 2114 в условиях обычного гаража, а также на что следует обратить внимание в рамках выполнения данной процедуры. При этом приведенная ниже информация позволит также изучить, как менять ШРУС ВАЗ 2115 или других авто с похожей конструкцией.

Граната ВАЗ 2114: признаки неисправности и диагностика

Итак, ШРУС, который фактически представляет собой шариковый подшипник, имеет обоймы с поперечными канавками для изменения угла между ведущей и ведомой полуосью. Следует отметить, что на авто с передним приводом именно граната по ряду причин является слабым местом. Даже с учетом того, что все составные части детали изготавливают из материалов повышенной прочности, признаки неисправности ШРУСа могут появиться уже на 50-60 тыс. км. пробега.

Поломка происходит по разным причинам, при этом самыми распространенными являются:

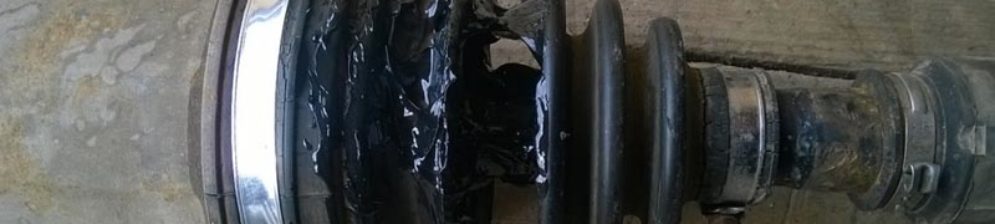

• повреждение пыльника ШРУСа и попадание грязи и воды;
• низкое качество или полное отсутствие смазки ШРУС;
• тяжелые условия эксплуатации ТС, большие нагрузки;

При этом основным признаком того, что ШРУС на ВАЗ 2114, 2115 или другом авто нуждается в замене, является хруст гранаты. Этот звук издают шарики, катающиеся по канавам, так как имеет место выработка и износ.

Кстати, ШРУСов в конструкции два (ШРУС наружный ВАЗ 2114 и внутренний ШРУС ВАЗ 2114). Хотя оба элемента выполняют одну функцию, внешняя граната выходит из строя намного быстрее и чаще. Причина – более высокие нагрузки и углы поворотов шарнира в области ступицы. Так вот, признаки и симптомы в виде хруста зачастую указывают именно на наружные шарниры.

В свою очередь, внутренний ШРУС может шуметь при езде по прямой и проявляет себя во время преодоления неровностей. Такой шарнир будет иметь люфты при проверке. Также можно вывесить передние колеса и включить 1-ю передачу, чтобы колеса вращались в подвешенном состоянии. В этом случае внутренний ШРУС искривляется и появляется хруст неисправного шарнира. Все рассмотренные выше признаки говорят о том, что ШРУС 2114 или другого авто нужно менять.

Замена пыльника наружного ШРУСа ВАЗ 2114, внутренней или наружной гранаты

Чтобы поменять ШРУС, необходимо подготовить рабочее место и инструменты. Прежде всего, потребуется гараж с ямой, домкраты, подпоры. Также нужно иметь гаечные ключи «17», «19» и «12», а также ключ на «30». Еще необходимо подготовить съемник для выпрессовки рулевого наконечника, веревку или провод, смазку ШРУС-4 или подходящие аналоги, молоток и плоскогубцы.

Перейдем к самой замене:

• ставим машину на ручник, под колеса устанавливаются противооткатные упоры, снимаются передние колеса;
• затем отворачивается гайка подшипника передней ступицы, после авто поднимается на домкрате;
• под машину можно положить колесо и опустить с домкрата;
• затем при помощи ключа «17» откручиваются два болта крепления тормозного суппорта по одному сверху и снизу;
• теперь нужно развести тормозные колодки отверткой;
• после снимается тормозной суппорт в сборе с тормозными колодками и установочной скобой;
• затем тормозной суппорт нужно подвязать проволокой или веревкой таким образом, чтобы конструкция не провисала на тормозном шланге;
• теперь при помощи ключа «19» следует открутить гайку рулевого наконечника;
• открутив гайку, нужно поставить съемник для выпрессовки рулевого наконечника из поворотного рычага и выпрессовать наконечник;
• затем ключом «17» открутить пару болтов шаровой опоры;
• далее нужно открутить гайку подшипника ступицы, снять шайбу;
• теперь можно открутить крепление шаровой опоры к поворотному кулаку, после чего вывести ШРУС из отверстия подшипника и далее сильным рывком вынуть вал с гранатами (если вручную вынуть не удается, нужно аккуратно нажать отверткой);
• обратите внимание, если масло из КПП не сливалось, чтобы оно не вытекало, отверстие нужно заткнуть чистой тряпкой;
• дальше при помощи пассатижей следует взяться за и разжать большой хомут, поддеть его отверткой и разъединить;
• после снимаются остатки пыльника со ШРУСа, после чего точно так же разводится и меньший хомут, а чехол сдвигается по валу;
• на данном этапе молотком нужно выбить старый ШРУС из приводного вала колес, оттереть чистой тряпкой смазку;

Рекомендуем также прочитать статью о том, чем смазать петли дверей автомобиля. Из этой статьи вы узнаете о наиболее подходящих типах смазок для дверей автомобиля, дверных петель и т.д.

Как видно, заменить сам ШРУС (внутренний или наружный) или его пыльник не так трудно, как может показаться на первый взгляд. При этом больше сложностей связано не с самой заменой, а с разборкой и демонтажем старого узла. Так или иначе, приведенная выше информация позволяет получить представление об особенностях данного процесса, а также нюансах, которые следует учитывать в рамках выполнения данной процедуры.

Подведем итоги

Принимая во внимание конструкцию ШРУС и его назначение, становится понятно, что пыльник гранаты играет важнейшую роль. Данный, казалось бы, простой элемент защищает ШРУС от попадания воды и грязи. В свою очередь, нарушение целостности или сползание пыльника приведет к тому, что песок будет действовать подобно абразиву, а вода приведет к коррозии, вымыванию смазки и т.д.

Результат- хруст, быстрый износ и необходимость преждевременной замены наружной или внутренней гранаты. Само собой, чтобы данный элемент служил как можно дольше, за состоянием пыльников гранат нужно следить на каждом ТО. Не допускается даже наличие малейших дефектов в виде трещин, разрывов, деформации и т.п.

Рекомендуем также прочитать статью о том, чем смазать ступичный подшипник. Из той статьи вы узнаете о том, какую смазку использовать для смазки подшипников ступиц, а также какими свойствами должен обладать смазочный материал для ступичных подшипников.

Еще в качестве итога отметим, что подбирать ШРУС лучше известной марки и производителя. Другими словами, правильнее взять более дорогую деталь, чем дешевый аналог малоизвестных изготовителей. На практике, бывали случаи, когда новый и абсолютно правильно установленный ШРУС не выхаживал и 20 тыс. км. Причина — низкое качество детали, дешевые материалы изготовления, не стойкие к износу.

Чтобы избежать подобных проблем, рекомендуется приобретать оригинальные запчасти (ШРУС на ВАЗ) или аналоги, не уступающие или даже превосходящие оригинал по качеству. При этом от покупки более дешевых вариантов лучше сразу отказаться, так как от надежности ШРУСов напрямую зависит не только комфорт, но и безопасность при езде на автомобиле.

ВАЗ 2114: замена наружного ШРУСа своими руками – симптомы неисправности, необходимый инструмент

Автомобили с передним приводом имеют вал с двумя гранатами, через который передается крутящий момент от коробки к колесам. Механизм имеет свойство изнашиваться, и может потребоваться замена наружного ШРУСа на ВАЗ 2114. Для ремонта не нужны особые знания от автовладельца, который решил обслужить автомобиль самостоятельно, а руководствуясь инструкцией по замене наружного ШРУСа на ВАЗ 2114 своими руками, можно выполнить его грамотно.

В этом видео наглядно показан процесс замены внутренней гранаты:

Симптомы выхода наружного ШРУСа из строя

Признаки выхода механизма из строя схожи с внутренней гранатой:

• Хруст. Во время движения, выворачивая колеса и резко нажимая на газ, вы будете слышать отчетливый хруст в области передней оси. Частая проблема поломки наружного ШРУСа, это порванный пыльник в процессе эксплуатации. Если есть подозрения на неисправность, для диагностики достаточно вывернуть колесо и заглянуть за него. Когда рвется резинка, закрывающая движущуюся часть, в механизм начинает попадать пыль и грязь. Из-за этого смазка густеет и теряет свойства, при этом действует как абразив и увеличивает выработку на шариках внутри детали.
• Люфт. Происходит это также из-за выработки механизма. В этом случае будет чувствоваться вибрация на кузове при движении автомобиля. Чтобы точно удостовериться в проблеме, нужно взяться за привод и покачать его в разные стороны. Если чувствуется люфт, значит деталь разбита.

Помните, что продолжать движения в подобных ситуациях крайне небезопасно. Вы можете навредить своему автомобилю, увеличив цену ремонта. Лучше отправляйтесь в ближайший сервис или вызывайте эвакуатор.

Необходимый инструмент

Если вы решили заняться ремонтом самостоятельно, для разбора автомобиля вам потребуется следующий инструмент:

• Рожковые ключи на 17, 19. Но лучше иметь полный набор под рукой;
• Набор головок и вороток;
• Баллонный ключ и домкрат;
• Пассатижи;
• Отвертка;
• Молоток;
• Тряпка и перчатки.

Также проверьте, чтобы у вас был полный комплект для замены: граната, пыльник, смазка ШРУСа и два хомута. Для удобства можно заехать на яму или эстакаду, а в целях безопасности установите автомобиль на стояночный тормоз и поставьте подпорки под колеса.

Процесс замены наружного ШРУСа

Подготовив все необходимое, можно разобраться как заменить внешний ШРУС. Делается это по следующим пунктам:

1. Снимаем декоративную крышку (если она имеется) с диска автомобиля и развальцовываем гайку подшипника ступицы.
2. Берем головку на 30, вороток и желательно удлинитель, чтобы обеспечить больший рычаг усилия. Срываем гайку.
3. Домкратим автомобиль и снимаем переднее колесо.

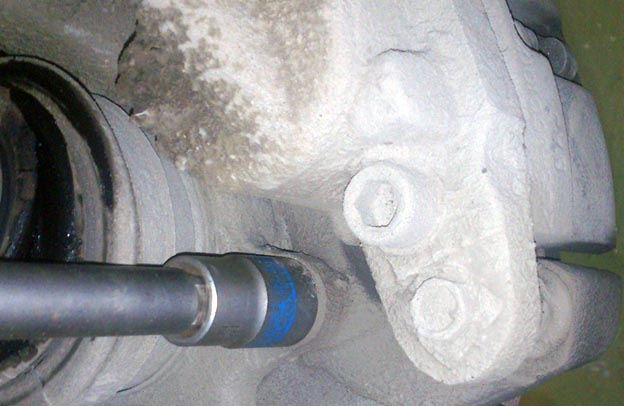

4. Для удобства откручиваем тормозной суппорт. Делается это ключом на 17. Болты расположены на задней части ступицы.
5. Разводим колодки отверткой и снимаем суппорт вместе с крепящей его к ступице скобой.
6. Чтобы выпрессовать рулевой наконечник нам нужно открутить гайку ключом на 19, и после прикладывая усилие выбить его вверх.
7. Отворачиваем два болта на 17, которые крепят шаровую.
8. Теперь можно полностью отвернуть ступичную гайку.
9. Вытягиваем ступицу на себя, извлекая из нее ШРУС.
10. Многие автолюбители выполняют процесс замены без снятия привода с автомобиля. Но если вы занимаетесь этим в гараже, то для удобства лучше его все же снять и переместиться на верстак. Если вы вытащили привод из коробки, заткните отверстие ветошью, чтобы не вытекало лишнее масло.
11. Если пыльник гранаты не порван, то плоскогубцами разжимаем большой хомут и, поддевая отверткой, снимаем его.
12. Аналогичный процесс проводим и с малым хомутом и сдвигаем чехол вниз.
13. Молотком начинаем сбивать старую деталь. Бейте по разным сторонам, чтобы снять ШРУС равномерно.
14. Очищаем шлицы привода от смазки, чтобы увидеть стопорные кольца.
15. Меняем старое кольцо на новое, которое идет в комплекте с гранатой.
16. В полость ШРУСа забиваем примерно 80 см3 смазки и устанавливаем его на привод. Лучше это делать через выколотку из мягких металлов или же через брусок. Это поможет не повредить новую деталь.
17. Устанавливаем новый пыльник и размещаем хомуты. Замена пыльника гранаты требуется во всех случаях ремонта, даже если старый имеет слабый износ. Застежка каждого должна быть направленна против движения автомобиля. После обжимаем их плоскогубцами.

На этом процесс ремонта закончен и можно собирать всю ходовую часть в обратном порядке.

Стоимость наружнего ШРУСа

Если перед вами стоит задача выбора новой детали, лучше всего остановиться на изделии от завода изготовителя, то есть выбрать родную запчасть. Чаще всего они имеют цену чуть выше, чем аналоговые, но отличаются отличным качеством изделия.

Но проверяйте артикул, так как в некоторых автомагазинах вам могут продать китайскую деталь с коробкой, которая очень похожа на оригинал. Деталь должна идти под номером 21080-2215012-86. Цена комплекта будет около 1400 рублей.

Если вы хотите приобрести аналоговые детали, то ознакомившись с отзывами, можно выделить три качественные фирмы:

• HOLA – 1200 рублей;
• GKN – 1600 рублей;
• KRAFT – 1150 рублей.

Перед покупкой лучше всего изучить отзывы о том магазине, где хотите приобрести деталь. Так вы будете полностью уверены, что покупаете качественную запчасть. А в этой статье мы представили цены на внутренние гранаты ВАЗ 2114 от 10 производителей.

Стоимость замены в автосервисе

Если вы не хотите заниматься ремонтом своими силами, то можете обратиться в автосервис в вашем городе. Цены на ремонтные работы могут быть от 800 и до 1500 рублей, если рассматривать средние расценки по России.

Если вы ограниченны в финансах и хотите сэкономить почти половину бюджета ремонта, поменять внешний ШРУС на ВАЗ 2114 самому не так уж и сложно. Но в любом случае подойдите к выбору запчастей внимательно, так как купив заведомо не качественную деталь можно вновь столкнутся с проблемой изношенной гранаты в ближайшее время. Старайтесь проверять состояние пыльников хотя-бы раз в месяц, это поможет продлить жизнь механизму. Вы успеете вовремя заменить пыльник внешнего ШРУСа и механизм не успеет загрязниться. Ну а если соединение сильно изношено и начало издавать посторонние звуки, лучше сразу заняться ремонтом, иначе можно создать угрозу другим участникам движения.

Замена гранаты на ваз 2114: как заменить шрус самому

Стоит отметить, что ШРУС (шарнир равных угловых скоростей), более известный среди автолюбителей под обиходным названием «граната», отличается достаточно большим сроком службы. Однако, как и в случае с любой другой деталью или узлом, ресурс данного элемента ограничен. Еще важно понимать, что на состояние ШРУСа не малое влияние также оказывают индивидуальные особенности эксплуатации ТС.

В какой-либо момент водитель может столкнуться с тем, что при езде появляются посторонние звуки именно в области установки гранаты. На деле, хрустит ШРУС, издавая характерный стук при езде с вывернутыми колесами и т.д. Данное явление хорошо знакомо владельцам переднеприводных автомобилей ВАЗ, а также различных авто зарубежных марок.

В любом случае, если хрустит граната на ВАЗ 2114, ВАЗ 2115 или другом автомобиле, указанный элемент нужно менять. Далее мы рассмотрим, как выполняется замена ШРУСа ВАЗ 2114 в условиях обычного гаража, а также на что следует обратить внимание в рамках выполнения данной процедуры. При этом приведенная ниже информация позволит также изучить, как менять ШРУС ВАЗ 2115 или других авто с похожей конструкцией.

Замена внешнего шруса Ваз 2114

Всем привет. Произведем замену внешнего шруса Ваз 2114. Это несложная работа, при наличии инструмента делается самостоятельно.

Инструменты:

• хороший вороток и головка на тридцать
• молоток и отвертка по которой можно бить
• труба
• деревянный брусок
• универсальные щипцы и плоскогубцы

Артикул:

• 2108-2215012 — внешний шрус. Я советую ставить шрус фирмы GKN-Spidan, Loebro.

Пошаговая замена

1. Снимаем декоративную крышку гайки ступицы и развальцовываем ее.

2. Срываем гайку ступицы, если не можете сорвать то оденьте трубу на вороток для рычага.

3. Снимаем колесо.

4. Отворачиваем 2 болта крепежа шаровой.

5. Полностью отворачиваем ступичную гайку.

6. Выводим из паза резинку закрепляющую тормозной шланг и вытягиваем ступицу на себя так чтобы шрус вышел из ступицы.

7. Как правило, пыльник уже порван, поэтому наставляем трубу на внутреннюю часть шруса и сбиваем его из посадочного места.

8. Снимаем металлическое кольцо на приводном валу. Это кольцо идет в комплекте с новым шрусом и его нужно заменить.

9. Заправляем смазку в шрус, она идет в комплекте.

10. Одеваем кольцо на приводной вал.

11. Одеваем пыльник слегка промазанный той же смазкой что и в шрусе.

12. Одеваем шрус на шлицы на приводном валу и набиваем его через деревянную наставку.

13. Подвигаем пыльник ближе к шрусу и фиксируем одну сторону пыльника хомутом. Затягиваем хомут с помощью плоскогубцев.

14. Фиксируем другую сторону пыльника хомутом. Затягиваем хомут щипцами.

15. Монтируем шрус в ступицу. Устанавливаем шайбу и наживляем ступичную гайку. Все это идет новое в комплекте со шрусом.

16. Прикручиваем два болта шаровой. Используйте монтировку чтобы отжать рычаг вниз, и совместить отверстия крепления шаровой.

Делайте все не спеша, чтобы не порвать новый пыльник.

17. Устанавливаем резинку в паз, которая крепит тормозной шланг.

18. Устанавливаем колесо и снимаем машину с домкрата.

19. Затягиваем ступичную гайку.

20. Поднимаем авто и снимаем колесо.

21. Завальцовываем гайку и устанавливаем колесо.

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.
12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Статья в тему: Как установить бортовой компьютер на ВАЗ 2114

Замена внутреннего и наружного ШРУСа на ВАЗ 2114

Однозначного ответа, какой тип лучше, нет. Эксплуатация в жестких условиях показала, что принципиальной разницы в ощущениях от езды и надежности нет. Главное, купить качественную гранату из хорошо закаленного металла, правильно ее установить и следить за сохранностью пыльников.

Схема разборки шруса ВАЗ 2114

Причины неисправности

Среди основных причин поломки ШРУСа:

• металл и смазка низкого качества;
• недостаточное количество смазки;
• разрыв пыльника, попадание грязи.

ШРУС – подвижный элемент, поэтому при движении нагревается. Нехватка смазки или отсутствие у нее нужных свойств приводят к износу шарниров и появлению посторонних звуков. Из-за разрыва пыльника в гранату попадает грязь, твердые частицы вредят подвижным элементам.

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое – привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Пыльник ШРУСа ВАЗ 2114 с дефектом

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.

Замена

Менять гранату своими руками лучше с помощником.

• снять колесо, вытащить колесные болты и шайбу гайки ступицы;
• открутить шаровую от поворотного кулака;
• вытянуть шлицевой конец наружного ШРУСа;
• вытащить привод с внутренним ШРУСом из КПП;
• если планируется вытаскивать оба привода, снять внутреннюю гранату с привода и вставить ее в КПП, чтобы после вытаскивания второго привода не сместился дифференциал;
• снять или срезать пыльники, тщательно очистить все шарниры специальной жидкостью или просто бензином;
• при заполнении ШРУСа пользоваться специальной смазкой, пригодной для этих целей, обычный литол не имеет нужных температурных характеристик;
• стопорные кольца каждого ШРУСа и ступичную гайку нужно заменить;
• внутренние ШРУСы вставляются в КПП до полной фиксации, при подгонке можно пользоваться молотком с деревянной проставкой.

Диагностировать и заменить ШРУС вполне возможно своими руками. Это не требует изощренных автослесарных навыков и инженерных знаний, зато позволяет войти в контакт с машиной, увидеть и прочувствовать, как она устроена. Какую бы причину ни имело появление хруста, проверить состояние гранаты нужно как можно быстрее. Затянуть с этим – практически наверняка означает довести деталь до полного износа, а своевременность ремонта позволит обойтись «малой кровью».

Хрустит ШРУС — как определить какой из них, и что делать?

Замена пыльника наружного шруса рено логан, а также внутренней гранаты и сальника своими руками

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Замена наружного пыльника шруса ваз 2114

Вчера поздно вечером пришёл я из гаража, как в той песне “Уставший, голодный и злой, но весьма довольный собой!”. Пыльники заменены. А дело было так.

Итак для работы нам необходимо:

• Пыльники ШРУСов-2шт;
• Хомуты пыльников-4шт;
• Гайки ступичные-2шт;
• Смазка ШРУС-1 тюбик;
• Головка на 30 (я взял с сенсорным управлением с помощью лома)-1шт;
• Ну и еще куча инструмента (балонный ключ, пинцет, зубило, молоток, словарный запас матов и т.д.)

Итак, начнём. Снимаем колпак с колеса ( у кого нет, тому меньше работы ), снимаем колпачёк ступичной гайки. Раскерниваем гайку, я использовал дюбель, берём головку на 30 и отпускаем ступичную гайку. Затем отпускаем болты крепления колёс.

Всё это нужно открутить

Поддомкрачиваем машину и снимаем колесо, сразу ложим его под машину (на всякий случай), откручиваем ступичную гайку.

Откручиваем болты, крепящие шаровую к поворотному кулаку ( я откручивал балонником)

Те, которые выше

Выжимаем рычаг вниз с помощью лома вниз, держим его в таком положении коленом, а в это время отводим поворотный кулак и вытягиваем привод из ступицы ( предварительно повернув руль влево). Срезаем старый пыльник

Ну а дальше пришла пора снимать ШРУС с вала. Читал, что его возможно снять с помощью лёгких постукиваний по внутренней части. Да не тут то было. Вспомнил весь свой матерный лексикон, но толку не получилось. В магазин за съёмником идти было поздно и я достал сварку и изобрёл съёмник. С его помощью ШРУС снялся в течение пяти минут. А молотком за два часа ничего не смог сделать.

Вот такой нехитрый помощник

После этого берём бензин и хорошенько промываем ШРУС ну хотя бы до такого состояния

Чистенький, а главное легко ворочается во всех направлениях.

Ну а дальше накладываем смазку внутрь, одеваем пыльник на вал и ставим ШРУС на место. Для этого накручиваем старую гайку и коротким, но хлестким ударом молотка загоняем его до упорной шайбы.Одеваем пыльник на ШРУС и закрепляем его с обеих сторон хомутами.Ставим привод в ступицу и наживляем новую гайку.

Далее ставим колесо, опускаем машину и затягиваем ступичную гайку с таким усилием как открутилась. И не забываем её закернить

Закернил. Использовал для этого тупое зубило

Ту же процедуру повторяем на правом колесе. Вот в принципе и все, пыльники заменены, машина на ходу, у меня появился съёмник для ШРУСов и безценный опыт их съёма.

Перечень инструмента, который может понадобиться при замене шрусов

Для проведения работ по ремонту и замене шрусов вам понадобятся следующие инструменты и материалы:

• молоток,
• выколотка,
• монтировка,
• отвертки,
• мощный автомобильный фиксатор,
• тиски,
• деревянная проставка,
• бензин для промывки снятых узлов,смазка ШРУС-4.

Замена шруса на ВАЗ 2109 — порядок работы

Во-первых, следует извлечь рукоятку ручного тормоза и зафиксировать упором передние колеса. Затем необходимо отвернуть гайку ступицы, при этом автомобиль должен находиться на земле. Дальше следует поднять автомобиль и подпереть его переднюю часть. На следующем этапе необходимо снять колесо и упорную гайку колесной ступицы. Далее разборке подлежит наконечник рулевой тяги. С помощью специального съемника следует выпрессовать палец из этого узла. Впоследствии требуется отвернуть болты крепления шарового шарнира. После того, как поворотный кулак со стойкой будет отведен в сторону, необходимо извлечь из ступицы колеса шлицевой конец наружного шруса. Затем для того, чтобы выдавить шрус, необходимо воспользоваться монтировкой.

Следует отметить, что, если ремонтные работы затрагивают все ШРУСы с обеих сторон автомобиля, то вместо снятой детали следует устанавливать старую, иначе во время сборки вы столкнетесь с тем, что шрусы не будут устанавливаться в отведенное им место.

Необходимо также отметить, что если в процессе эксплуатации вашего транспортного средства вы могли наблюдать подтеки масла возле коробки передач, то, скорее всего, вам предстоит замена сальника шруса. Старую деталь следует вытащить отверткой, и на это место запрессовать до упора новую.

Следует понимать, что весь процесс ремонта в данном случае не очень трудоемок, так же, как и ремонт рулевой рейки , однако в данном случае необходимо учитывать рекомендации опытных автомобилистов, гласящие, что замена внутреннего шруса, а также замена наружного шруса должны производиться только на аналогичные запасные части в сборе. В данном случае замена отдельных элементов не приветствуется, разве что допускается замена пыльника внутреннего шруса или прочих подобных компонентов.

После того, как вал со шрусами извлечен, необходимо проделать следующие манипуляции: вал устанавливается в тиски, после чего снимаются хомуты чехла. С помощью выколотки сбивается внутренний шрус. Аналогичная последовательность действий применима и к наружному шрусу. А вот установка на вал производится в обратной последовательности

Здесь следует принять во внимание, что правый вал имеет большую длину, нежели левый

Перед окончательным монтажом требуется проверить наличие должного количества смазки в шрусах. Хомуты при сборке обязательно устанавливаются новые, при этом в процессе монтажа следует тщательно следить за тем, чтобы внутрь шруса не попали никакие загрязнения.

Установка шруса на отведенное ему место осуществляется с помощью молотка и деревянной проставки, при этом движения должны быть не резкие и не сильные. После того, как шрус помещен, следует установить пыльник шруса

В процессе монтажа очень важно отогнуть отверткой кромку пыльника, тем самым выровняется давление внутри и снаружи данного элемента

Необходимо также отметить, что если описанный процесс кажется вам чересчур трудоемким, вы всегда можете обратиться в автосервис. Поскольку такая замена довольно распространена, у профессионала она займет совсем немного времени. Еще одна операция, которую можно провести своими руками это запрессовка сайлентблока.

Как поменять шрус на ваз 2114

Замена ШРУСа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2113

В переднеприводных машинах одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУС или «граната». ШРУС представляет собой своеобразный шариковый подшипник, его обоймы имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью. Все элементы ШРУСа изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно, но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода.

На автомобилях семейства ВАЗ он часто приходит в негодность уже спустя 55,000 км пробега.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора или воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

• Головки и накидные ключи
• Головка на 30 (отсутствует в некоторых наборах)
• WD-40 или подобное средство
• Молоток
• Вороток – чем длиннее, тем лучше
• Пассатижи
• Домкрат
• Отвертка
• Тиски
• Бензин и щетка для очистки поверхностей
• Щетка по металлу
• Наставка (бронзовая, медная)
• Щетка по металлу
• Не обойтись без напарника
• И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

• Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
• Когда меняется , из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
• Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.
• В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
• Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
• После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
• Откручиваем колесные болты и снимаем колесо с автомобиля.
• Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
• Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
• После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
• Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

• Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
• При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
• Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
• После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
• Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.
• В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
• Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
• После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

• Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.
• Вставляем шлицы в ступицу.
• Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
• Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
• Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
• Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
• Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
• Не забудьте залить масло в КПП.
• После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя. Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Причины неисправности ШРУСа

1. Заводской дефект (брак), низкое качество металла;
2. Нарушения правил установки во время замены ШРУСа;
3. Недостаток графитовой смазки или полное ее отсутствие. Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;
4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали “свое дело”;
5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
6. Естественный износ деталей (например, когда на машине в годах “умирает” ШРУС удивительного здесь ничего нет).

Необходимые запчасти

В зависимости от объемов работы – выход из строя одной гранаты или одновременная замена внутреннего и внешнего шруса ВАЗ 2114, 2113 или 2115, вам могут потребоваться следующие запчасти:

• наружная граната (артикулы 2108-2215012-86, 21080221501286, 2110-2215012, CV-P 1001 K, 302040);
• внутренний шарнир (артикулы 2108-2215056-86, 21080221505686, 2108-2215056, FJ228, 302315);
• для замены пыльников шруса ВАЗ 2114 и других моделей (артикул 2108-2215030, 2110-2215068, 21100221506800, 2108-2215068).

Цена узла варьируется в широком диапазоне – от 1 тысячи до 2,7 тысячи рублей.
