Как самостоятельно изготовить подкатной прицеп-эвакуатор

Наличие подкатного прицепа-эвакуатора полезно для автолюбителей, позволяя быстро и безопасно транспортировать неисправные автомобили. В этой статье рассмотрим процесс самостоятельного изготовления прицепа: выбор материалов и инструментов, сборка и регистрация. Обсудим также соблюдение правил дорожного движения и необходимые документы, чтобы избежать проблем на дороге.

Разновидности прицепов для транспортировки легковых машин

Наличие такого устройства позволяет использовать доступный эвакуатор при необходимости.

Рассмотрим ключевые типы агрегатов:

• Рамный лафет — двухосная тележка, напоминающая эстакаду с боковыми платформами из перфорированного металла. Обычно имеет 10% наклон спереди или сзади. Модификация для лодок и катеров представляет собой металлическую раму с продольными ложементами для фиксации судна. Оба типа оснащены устройствами для захвата колес, стопорами, лебедкой и трапами для заезда на раму.
• Лафет-платформа — цельная конструкция с устройствами для фиксации автомобиля по периметру, подвижными аппарелями и трапом сзади. Основное преимущество — стабильность при размещении центра тяжести не по центру лафета. Отсутствие бортов позволяет перевозить грузы любой формы. Оснащен устройствами для фиксации и упрощения погрузки/выгрузки.
• Лафет-трейлер — устройство для транспортировки катеров или мототехники, не являющееся эвакуатором. Отличается наличием укрытия в виде мягкого тента или пластикового навеса.
• Бортовой прицеп — может иметь рамную конструкцию с аппарелями или сплошным полом. Борта могут быть сплошными или рамными, занимая промежуточное положение между трейлером и платформой.

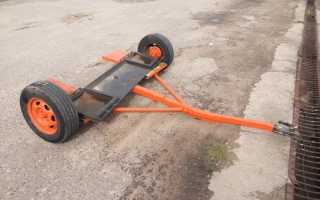

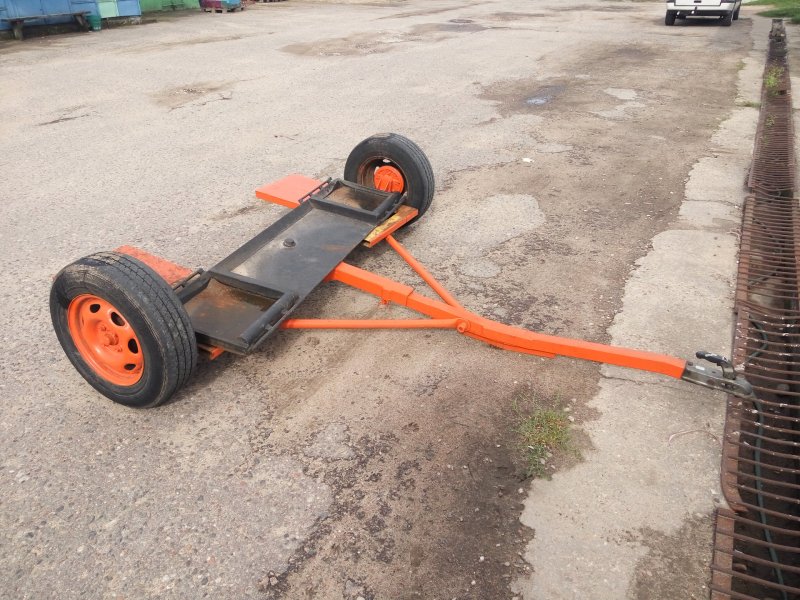

• Подкатной прицеп — одноосная конструкция, на фиксирующие плоскости устанавливается передняя ось легкового автомобиля, задние колеса остаются на дороге. Отличается простотой и компактностью. Поворотный механизм не требуется, достаточно средства для фиксации колес.

По техническим характеристикам самодельные прицепы делятся на категории:

• Одноосные устройства предназначены для транспортировки одного автомобиля массой до 2000 кг или двух единиц мототехники с аналогичным ограничением. Оптимальные размеры — 5,0 х 2,0 метра, высота бортов не превышает 2,5 см.
• Двухосные прицепы имеют грузоподъемность от 1 до 8 тонн. Размеры варьируются от 1,75 до 4,50 м в ширину и от 3,25 до 7,00 м в длину. Погрузочная высота — от 50 до 85 см. Могут использоваться для транспортировки двух легковых автомобилей или четырех единиц мототехники.
• Прицепы с частичной погрузкой предназначены для перевозки легковых автомобилей с полезной нагрузкой до 600-700 кг, что ограничивает массу транспортируемого автомобиля до 1500 кг. Типичный представитель — прицеп-подкат.

Эксперты в области автотехники утверждают, что самостоятельное изготовление подкатного прицепа-эвакуатора требует тщательной подготовки и знаний. В первую очередь, необходимо ознакомиться с действующими нормами и правилами, касающимися конструкции и безопасности прицепов. Важным этапом является выбор материалов: сталь и алюминий обеспечивают необходимую прочность и легкость.

При проектировании следует учесть размеры прицепа, чтобы он соответствовал габаритам эвакуируемого автомобиля. Специалисты рекомендуют использовать качественные оси и колеса, так как от этого зависит маневренность и устойчивость прицепа на дороге. Также стоит обратить внимание на систему крепления, которая должна надежно фиксировать автомобиль.

Не менее важным аспектом является наличие тормозной системы, особенно если прицеп будет использоваться для перевозки тяжелых машин. В процессе сборки необходимо следовать инструкциям и рекомендациям, чтобы избежать ошибок, которые могут привести к аварийным ситуациям. В конечном итоге, правильно сконструированный прицеп-эвакуатор станет надежным помощником в любых дорожных ситуациях.

Прицеп подкат с подруливающими колесами

Изготовление подкатного прицепа своими руками

Изготовление любого технического устройства требует наличия этапа проектирования. Чтобы сделать прицеп-подкат своими руками, также потребуются чертежи. Даже если вы считаете себя грамотным специалистом, не следует полагать, что сможете справиться с работой на глаз. Малейшая ошибка может привести к тому, что прицеп нельзя будет эксплуатировать.

Приведём пример сборки конструктивно несложного подкатного прицепа. Для этого нам понадобятся:

• труба квадратного сечения;
• швеллер;
• тонкостенные стальные листы;
• более толстая листовая сталь для днища;
• пара колёс;
• детали ходовой в сборе;
• детали подвески;
• фаркоп;
• тормозная система;
• непромокаемая ткань;
• кронштейны и угловой крепёж;
• набор инструментов (шуруповёрт, болгарка, дрель);
• сварочный аппарат.

Собрав все необходимые компоненты, можно приступать к изготовлению прицепа. Примерный алгоритм сборки:

• основа всей конструкции – рама. Она должна быть достаточно прочной, чтобы выдержать нагрузку от передней части транспортируемого автомобиля. Изготавливается из труб методом сварки. Если у вас есть опыт в этом деле, можно попробовать сделать раму самостоятельно. Но поскольку это очень ответственная операция, лучше доверить работу профессиональному сварщику. Главное – тщательно проверить сварные швы, они не должны содержать дефектов;
• прямоугольная рама, из каких бы труб не была изготовлена, не обладает достаточной жёсткостью, чтобы противостоять боковым нагрузкам. Поэтому она укрепляется рёбрами из швеллеров, которые привариваются поперек рамы. Самая надёжная схема – треугольная, то есть два швеллера привариваются к одной из поперечных труб вместе, а другие концы – с противоположной стороны по углам, то есть получается треугольник. По краям необходимо смонтировать кронштейны, назначение которых – фиксация амортизаторов;
• сцепной механизм лучше приобрести магазинный, и не столько ради ускорения рабочего процесса, сколько для упрощения регистрации прицепного устройства;
• ось подкатного прицепа располагают не посередине, а со смещением к задней его части;
• следующий шаг – оборудование устройства тормозной системой пассивного типа. Она окажется незаменимой, когда прицеп будет стоять на неровной поверхности с приличным градиентом;
• теперь можно приступать к монтажу дна и установке бортов. Там, где используются болтовой крепёж (например, для соединения листов между собой), болты должны быть надёжными. Боковые и передний борта привариваются жёстко с использованием уголков, а задний должен быть откидным, так что его устанавливаем с использованием подвижной конструкции. Кроме того, его необходимо оснастить катафотами, фонарями и рамкой для установки номерного знака. Оранжевые катафоты потребуются на боковых бортах, белые и оранжевые – спереди;
• осталось установить колёса, а также предусмотреть механизм фиксации колёс транспортируемого авто – и наш прицеп-эвакуатор готов.

Самодельный подкат (полупогруз, жесткая сцепка)[PVS][FullHD]

Нужны ли документы на такое простое прицепное устройство? Согласно ПДД, да, поэтому регистрация прицепа потребуется, и это самая сложная часть работы. Проблемы могут возникнуть из-за п. 20 Правил (запрет буксировки на самодельном прицепе, не оборудованном тормозами), но здесь есть один нюанс: можно перевозить ТС, весящее вдвое меньше машины-буксира. При регистрации можно так и говорить: намерен использовать прицеп для буксировки малолитражки.

Интересные факты

Вот несколько интересных фактов о самостоятельном изготовлении подкатного прицепа-эвакуатора:

1. Конструкция и материалы: При создании подкатного прицепа-эвакуатора важно учитывать не только прочность конструкции, но и вес материалов. Использование алюминия или высокопрочных сталей может значительно снизить общий вес прицепа, что улучшит его маневренность и уменьшит нагрузку на автомобиль-носитель.

2. Гидравлические системы: Многие самодельные эвакуаторы оснащаются гидравлическими подъемниками для облегчения загрузки и выгрузки автомобилей. Изучение принципов работы гидравлических систем может помочь вам создать более эффективный и удобный в использовании прицеп.

3. Правила и безопасность: При изготовлении прицепа важно учитывать местные законы и правила, касающиеся транспортных средств. Например, в некоторых странах требуется регистрация самодельных прицепов, а также соблюдение стандартов безопасности, таких как наличие световых сигналов и тормозной системы. Это не только обеспечит законность вашего прицепа, но и повысит безопасность на дороге.

Прицеп подкат эвакуатор своими руками

Выбор материалов и инструментов для изготовления прицепа

При изготовлении подкатного прицепа-эвакуатора выбор материалов и инструментов играет ключевую роль в обеспечении надежности и долговечности конструкции. В этом разделе мы рассмотрим основные материалы, которые понадобятся для сборки, а также инструменты, необходимые для выполнения различных этапов работы.

Материалы

• Металлический профиль: Для каркаса прицепа лучше всего использовать стальной или алюминиевый профиль. Сталь обладает высокой прочностью и устойчивостью к нагрузкам, в то время как алюминий легче и не подвержен коррозии.
• Фанера или композитные материалы: Для настила платформы прицепа можно использовать фанеру толщиной не менее 18 мм или композитные материалы, которые обеспечат легкость и прочность.
• Колеса и ось: Выбор колес зависит от предполагаемой нагрузки. Для легких автомобилей подойдут колеса размером 13-15 дюймов, а для более тяжелых – 16 дюймов и выше. Ось должна быть рассчитана на максимальную нагрузку прицепа.
• Крепежные элементы: Необходимы болты, гайки, шайбы и сварочные материалы. Используйте оцинкованные крепежи, чтобы избежать коррозии.
• Светотехника: Для обеспечения безопасности на дороге прицеп должен быть оборудован задними фонарями, поворотниками и отражателями. Выбирайте светотехнику, соответствующую требованиям дорожных норм.

Инструменты

• Сварочный аппарат: Для соединения металлических элементов каркаса потребуется сварочный аппарат. Выбор типа сварки (аргонная, MIG/MAG) зависит от ваших навыков и доступного оборудования.
• Дрель и сверла: Для создания отверстий в металле и дереве вам понадобятся дрель и набор сверел. Убедитесь, что сверла подходят для работы с выбранными материалами.
• Ножовка по металлу или болгарка: Эти инструменты помогут вам резать металлические профили и другие элементы прицепа. Болгарка также может использоваться для шлифовки и обработки краев.
• Измерительные инструменты: Линейка, уровень и угольник необходимы для точных измерений и проверки геометрии конструкции.
• Ключи и отвертки: Набор ключей и отверток поможет вам собрать прицеп, закручивая крепежные элементы.

При выборе материалов и инструментов важно учитывать не только их качество, но и совместимость между собой. Правильный выбор обеспечит надежность и долговечность вашего подкатного прицепа-эвакуатора, что особенно важно при его эксплуатации в различных условиях.

Вопрос-ответ

Какие материалы понадобятся для изготовления подкатного прицепа-эвакуатора?

Для изготовления подкатного прицепа-эвакуатора вам понадобятся стальные профили для рамы, фанера или металл для платформы, колеса и ось, а также крепежные элементы. Не забудьте про тормоза и освещение, если планируете использовать прицеп на дорогах общего пользования.

Как правильно рассчитать грузоподъемность прицепа?

Грузоподъемность прицепа рассчитывается на основе прочности используемых материалов и конструкции. Убедитесь, что рама и платформа могут выдержать вес автомобиля, который вы планируете эвакуировать. Рекомендуется добавлять запас прочности в 20-30% к расчетной грузоподъемности для повышения безопасности.

Нужны ли специальные разрешения для использования самодельного прицепа на дорогах?

Да, для использования самодельного прицепа на дорогах общего пользования вам потребуется зарегистрировать его в местных органах транспортного контроля. Это может включать получение номера, прохождение техосмотра и соблюдение всех норм безопасности, установленных законодательством.

Советы

СОВЕТ №1

Перед началом сборки подкатного прицепа-эвакуатора тщательно изучите местные законы и правила, касающиеся самодельных транспортных средств. Убедитесь, что ваш проект соответствует всем требованиям безопасности и регистрации, чтобы избежать проблем с законом.

СОВЕТ №2

Используйте качественные материалы и комплектующие. При выборе металла, колес и других элементов, ориентируйтесь на прочность и долговечность. Это обеспечит надежность вашего прицепа и безопасность при его эксплуатации.

СОВЕТ №3

Создайте подробный чертеж или план вашего прицепа перед началом работы. Это поможет вам визуализировать конечный результат, а также избежать ошибок и недочетов в процессе сборки. Не забудьте учесть размеры и вес автомобиля, который будет эвакуироваться.

СОВЕТ №4

Обратите внимание на систему крепления автомобиля к прицепу. Используйте надежные и проверенные механизмы, такие как ремни или цепи, чтобы обеспечить безопасность транспортировки. Также рекомендуется протестировать прицеп с легким автомобилем перед его использованием с более тяжелыми транспортными средствами.
