В этой статье мы расскажем, как сделать споттер из сварочного аппарата своими руками. Споттер — важный инструмент для точечной сварки, который эффективно соединяет металлические детали, что критично при восстановлении кузовов. Мы подробно рассмотрим процесс сборки устройства, необходимые материалы и инструменты, чтобы даже начинающие мастера могли легко справиться с этой задачей и упростить работу в гараже.
Предназначение и конструкция споттера
Этот инструмент используется, когда выравнивание кузова автомобиля изнутри традиционными методами затруднено. Он позволяет восстановить поверхность кузова в поврежденной области без последующей покраски.
Ключевой элемент споттера — сварочный пистолет, который целесообразно приобрести отдельно. В качестве основы можно использовать корпус электрического сварочного устройства или системного блока компьютера.
Для электрода рекомендуется медный прут диаметром 8-10 мм. Кабель лучше изготовить, соединив стандартный сварочный провод с пятижильным, подключая его строго по схеме.
Эксперты в области сварочного оборудования отмечают, что создание споттера из сварочного аппарата требует внимательного подхода и понимания принципов работы обоих устройств. В первую очередь, необходимо убедиться, что сварочный аппарат имеет режим точечной сварки. Для этого рекомендуется использовать трансформаторный или инверторный аппарат с соответствующими настройками.
Важно правильно выбрать электроды и установить их на нужное расстояние, чтобы обеспечить качественное соединение. Специалисты советуют использовать специальные насадки для улучшения контакта и предотвращения перегрева. Также стоит обратить внимание на параметры тока и времени сварки, чтобы избежать повреждения материала.
Не менее важным аспектом является безопасность. Эксперты подчеркивают необходимость использования защитных средств и соблюдения правил работы с электрическим оборудованием. В итоге, при соблюдении всех рекомендаций, можно успешно адаптировать сварочный аппарат для выполнения задач споттером, что значительно расширит его функциональные возможности.
Алгоритм изготовления своими руками
Для успешного изготовления споттера нужно изучить особенности его конструкции, понимать основы функционирования сварочной техники. При таких условиях получится использовать подручные материалы, подходящие детали.
| Компонент | Функция в споттере | Примечания/Альтернативы |
|---|---|---|
| Сварочный аппарат (инверторный предпочтительнее) | Источник сварочного тока | Должен иметь регулировку сварочного тока. Трансформаторные аппараты менее подходят из-за инерционности. |
| Электроды | Создание электрической дуги и точечного сварного шва | Медные электроды с наконечниками подходящего диаметра (зависит от толщины металла). Возможно использование специальных электродов для точечной сварки. |
| Система управления временем сварки (таймер) | Контроль длительности импульса сварки | Может быть реализована с помощью электронного таймера, реле времени или даже механического таймера. Важно для предотвращения прожогов. |
| Клеммы/зажимы | Надежное соединение электродов с деталями | Должны обеспечивать хороший контакт и выдерживать сварочный ток. Использование мощных зажимов обязательно. |
| Система охлаждения (при необходимости) | Предотвращение перегрева компонентов | Для длительной работы может потребоваться вентилятор или радиатор. Важно для инверторных аппаратов. |
| Защитные средства | Защита от поражения электрическим током и брызг расплавленного металла | Маска сварщика, перчатки, защитная одежда. |
Интересные факты
Вот несколько интересных фактов о том, как сделать споттер из сварочного аппарата:
-
Принцип работы: Споттер, или точечный сварочный аппарат, работает по принципу создания коротких, но мощных электрических разрядов, которые плавят металл в месте контакта. Используя сварочный аппарат, можно настроить его на короткие импульсы, что позволяет добиться аналогичного эффекта, как и у специализированного споттера.
-
Настройка параметров: Для успешного использования сварочного аппарата в качестве споттера важно правильно настроить параметры, такие как сила тока и время импульса. Это позволяет избежать перегрева и повреждения материала, а также обеспечивает качественное соединение. Опытные мастера часто используют амперметры и вольтметры для точной настройки.
-
Безопасность: При переделке сварочного аппарата в споттер необходимо учитывать меры безопасности. Использование защитных очков, перчаток и специальной одежды крайне важно, так как работа с высокими токами и температурой может быть опасной. Также стоит убедиться, что все соединения надежны и изолированы, чтобы избежать короткого замыкания.
Эти факты подчеркивают как технические аспекты, так и важность безопасности при работе с электрическими устройствами.
Инструменты и материалы
Работа устройства приводит к увеличению температуры, особенно в местах, расположенных после силового кабеля.
Для штока корпуса используйте латунь диаметром 16 мм, а провод длиной 1,7 м должен иметь сечение 70 мм.
Для самостоятельной сборки устройства понадобятся следующие компоненты:
Читайте также:
- трансформатор, понижающий напряжение до 12 вольт через реле;
- тиристор на 200 вольт;
- реле на 30 ампер;
- диодный мост;
- кнопки для управления и мониторинга;
- контакты для подключения к сети 220 вольт.
Схема инверторного споттера
Благодаря высокой мощности и производительности, чертежи споттера из инвертора стали популярными в интернете. На их основе достаточно просто изготовить устройство своими руками. К сети аппарат подключается с помощью трансформатора и диодного моста.
Принцип работы данной схемы отличается простотой. При включении устройства с помощью клавиши S3 конденсатор C1 начинает разряжаться, открывая тиристор V9, а также резистор R1. Благодаря этим процессам переменное напряжение подается на первичную обмотку трансформатора, обеспечивая рабочий процесс. Когда конденсатор разряжается, то происходит остановка работы.
Сборка
Споттер — это устройство на постоянном токе, обеспечивающее выходной ток не менее 1500 ампер, что позволяет выполнять качественную точечную сварку.
Чтобы получить данные характеристики:

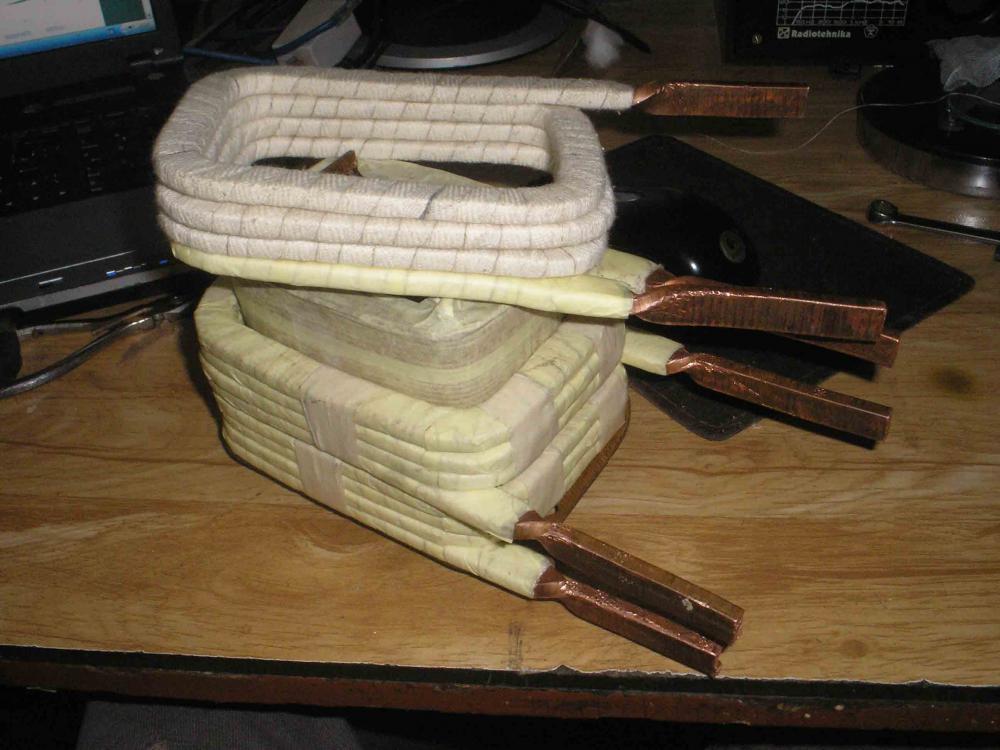

- У сварочного аппарата нужно заменить вторичную обмотку трансформатора на шины сечением не меньше 160 квадратных миллиметров.
- Для выполнения работ понадобится помощник, также нужно приготовить молоток.
- Шины нужно тщательно заизолировать, используя три слоя качественных материалов, которые не проводят электрический ток, по краям – изоляционная лента, а внутри – бумажный скотч.
- На открытые зоны нужно устанавливать клепки.
Напряжение на каждой шине должно соответствовать значению 6 вольт. Если показатель мощности удается привести к нужному значению, то задачу можно считать выполненной.
Как работать

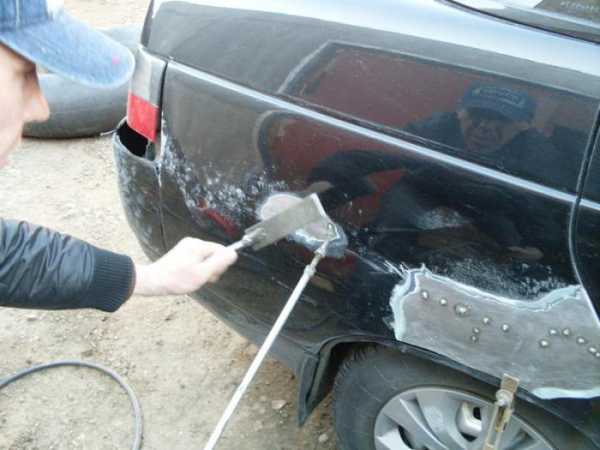

Все этапы восстановления поврежденных кузовных поверхностей с использованием споттера выполняются в следующей последовательности:
- Очистите рабочую область, удалив лак и грунтовку.
- Заземлите кузов автомобиля с помощью специального провода.
- Установите крепежные элементы с помощью точечной сварки.
- Приступите к «вытягиванию» поврежденного участка с использованием инструментов, захватывающих крепежи.
- После выравнивания аккуратно удалите крепежные детали и подготовьте кузов к покраске.
Создание споттера из сварочного аппарата несложно для человека с базовыми навыками сварки. Этот инструмент эффективно устраняет деформации кузова без значительных усилий.
Безопасность при работе со споттером
Работа со споттером, как и с любым другим сварочным оборудованием, требует соблюдения строгих мер безопасности. Перед началом работы необходимо убедиться, что вы обладаете необходимыми знаниями и навыками, а также правильно подготовили рабочее место.
Во-первых, важно использовать средства индивидуальной защиты (СИЗ). Это включает в себя защитные очки или маску, чтобы защитить глаза от яркого света и искр, а также перчатки, которые предотвратят ожоги и порезы. Рекомендуется также носить специальную защитную одежду, которая не будет легко воспламеняться.
-
Читайте также:
Во-вторых, необходимо обеспечить хорошую вентиляцию в рабочем помещении. При сварке выделяются вредные газы и пары, которые могут быть опасны для здоровья. Если вы работаете в закрытом помещении, убедитесь, что есть возможность проветривания или используйте вытяжные системы.
Третьим важным аспектом является правильная установка оборудования. Убедитесь, что споттер установлен на ровной и устойчивой поверхности, а все электрические соединения надежно заизолированы. Проверьте, нет ли повреждений на проводах и других элементах устройства.
Также стоит помнить о том, что работа со споттером подразумевает наличие высоких температур. Не оставляйте оборудование без присмотра, особенно если оно находится вблизи легковоспламеняющихся материалов. Убедитесь, что в рабочей зоне нет горючих веществ, таких как бензин, растворители или масла.
Наконец, перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации вашего споттера. Это поможет избежать ошибок и обеспечит безопасное использование устройства. Если вы новичок, рекомендуется работать под наблюдением опытного специалиста, который сможет дать советы и указания по безопасной работе.
Соблюдение этих простых, но важных правил поможет вам избежать несчастных случаев и сделает процесс работы со споттером более безопасным и эффективным.
Вопрос-ответ
Можно ли полуавтомат использовать как споттер?
Можно ли использовать полуавтомат как споттер? Да, можно использовать полуавтомат как споттер, но для этого потребуется специальное оборудование и настройки.
Какое напряжение нужно для споттера?
Схема споттера для сварки. Выключатель замыкает контакты, что способствует подаче тока с напряжением 220 В на первичную обмотку вспомогательного трансформатора, узла управления тиристором.
Можно ли варить споттером?
Стоит сказать о том, что точечная сварка споттером может проводиться с помощью одного электрода. Прижим осуществляется с одной стороны соединяемых заготовок, или с помощью двух электродов. Для этого используются специальные клещи, которые зажимают свариваемые листы.
Что можно сделать из сварочного аппарата?
Данные аппараты отлично подойдут для строительных работ. С их помощью можно сваривать арматуру, трубы, каркасы и т. п. Также с помощью ручной сварки удобно работать с толстыми проводами.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся сварочный аппарат, электроды, зажимы и защитное оборудование, такое как маска и перчатки. Это поможет избежать несчастных случаев и обеспечит безопасность во время процесса.
СОВЕТ №2
Настройте сварочный аппарат на минимальный ток, чтобы избежать перегрева и повреждения деталей. Споттер работает на коротких импульсах, поэтому важно правильно отрегулировать параметры, чтобы достичь оптимального результата без лишнего нагрева.
СОВЕТ №3
Практикуйтесь на ненужных кусках металла перед тем, как приступить к основному проекту. Это поможет вам освоить технику и уверенно работать с аппаратом, а также избежать ошибок на более дорогих материалах.
СОВЕТ №4
Не забывайте о вентиляции в рабочем пространстве. Сварка может выделять вредные пары и дым, поэтому работайте в хорошо проветриваемом помещении или используйте вытяжку, чтобы минимизировать риски для здоровья.
