Как снять приборную панель ауди 100 c4

Как снять приборную панель ауди 100 c4

Приступим к снятию панели приборов автомобиля ауди с-4. Откручиваем два шурупа под фигурную отвертку снизу у рулевой колонке.

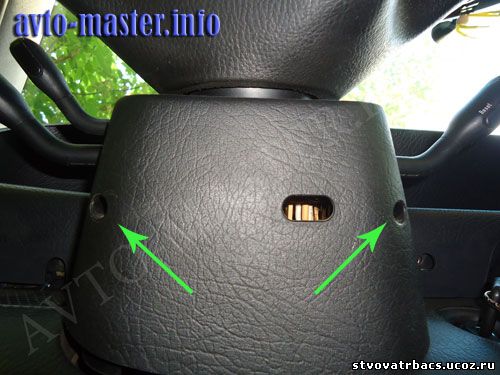

Шурупы крепления верхнего кожуха рулевой колонке ауди с-4.

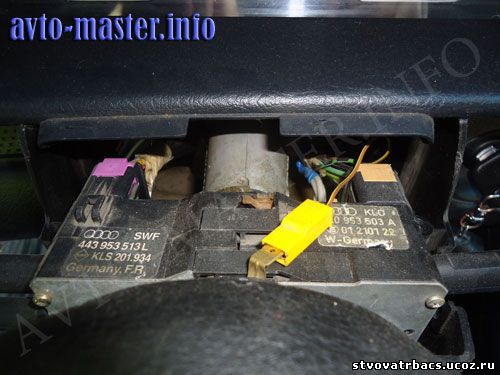

Снимаем верхнюю обшивку рулевой колонки и наблюдаем следующую картинку

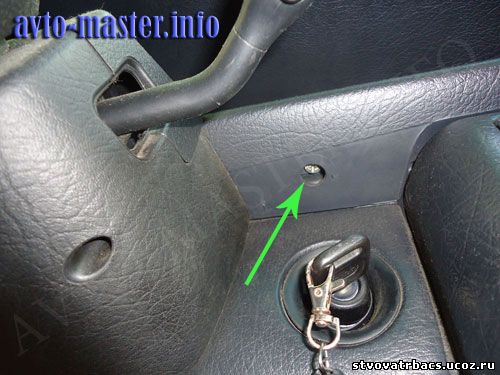

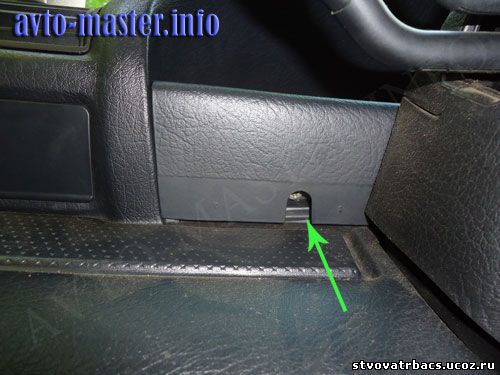

После снятия верхней обшивки рулевой колонки выворачиваем следующие два болта.

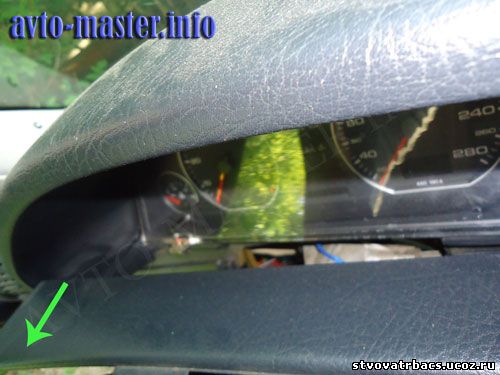

После того как открутим эти два болтика тянем полку вначале на себя, затем влево, что бы направляющий (штырёк) в правой ее части вышел из паза.


Сняв полку, мы видим еще три шурупа, которыми крепится непосредственно уже сам щиток приборов к торпеде.

Выкрутив три эти шурупа, мы полностью освободили щиток, теперь его ничего не держит. Потихоньку вытаскиваем его ничего не держит главное без грубой силы нежно и аккуратно.

Вытащив ее на себя, мы видим разъемы в панели.Зелёный , красный , если есть градусник желтый если панель полная два чёрных разъёма

Снимаем эти разъемы, предварительно подняв вверх защелку. Снимаем зеленый и красный разъемы, так же остальные разъемы у кого какие имеются в наличии.

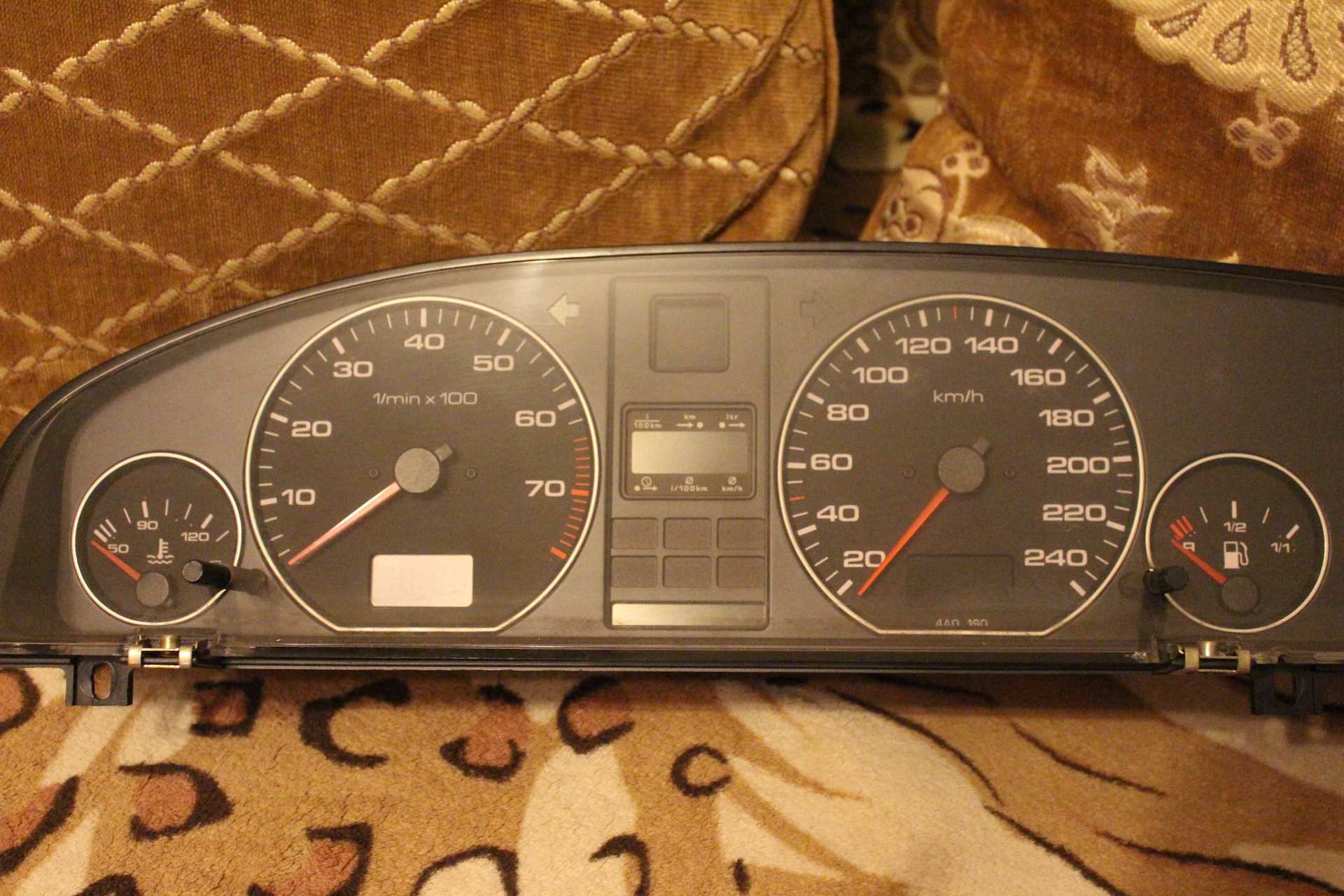

Теперь щиток можно полностью вытащить в правую сторону и приступить к разбору приборной доски. Перевернули приборку лицом вниз и отвинчиваем примерно 8-14 желтых саморезов по периметру платы. Также в моей версии без компа и климата надо отвернуть три черных самореза и снять блок индикации. Фотографии не выкладываю, так как это элементарно, и если не получилось снять приборку, дальше лучше не лезть, значит, эта операция не для Вас. Доверьтесь специалистам .

Основные причины отказа работы спидометра всречаются две это не качественная пайка деталей платы спидометра

и поломка зубьев шестерни планетарной передачи .

ВАЖНО! Запомните, куда указывает стрелка спидометра, можно даже карандашом поставить штрих напротив нее, чтобы поставить в то же положение, иначе спидометр будет подвирать!

темная кольцевая трещина и была причиной периодических отказов. Сразу же пропаиваем и другие два контакта ШД, их три, на фото-А, В, и С; а также детали на плате, которые могут вызвать подозрение, как правило, чем массивнее деталь,т.е. чем больше по размеру “пятачки” с припоем, тем вероятнее подобная напасть. Микросхему лучше не паять.

Для справки: сопротивление между А,В и С равно 84, 84 и 168 Ом.

Отвинтив два винта, отгибаем плату и видим устройство привода, это называется планетарная передача.

Здесь, бывает, ломается желтая шестеренка

Рекомендуют разобрать старый автомобильный кассетник, там в приводе кассеты есть такая же, черная, не пробовал, но говорят, по зубьям подходит. Кто-то вытачивает ее сам, если подобрать с другим кол-вом зубьев, счетчик пути будет привирать, и не факт, что она правильно соберется. Зелеными стрелками указаны два колеса счетчиков пути, и если у Вас не работает один из счетчиков, то надо искать, что мешает ему вращаться.

Приборная панель — снятие и установка

Левая нижняя часть обшивки приборной панели, интегрированная с полочкой, должна быть снята почти во всех случаях, когда нужен доступ к обратной стороне приборной панели.

Узким торцовым ключом вывернуть пять шестигранных винтов вокруг полочки.

Немного откинуть полочку вниз и вытянуть к себе.

При установке вставить передний край обшивки в обе направляющие спереди 7 воздушного канала.

Не слишком туго затянуть винты.

Снятие воздушного канала

Под накладкой слева расположен воздушный канал, который нередко мешает при выполнении работ в этом месте — например, при замене цилиндра датчика сцепления. Снятие:

Как снять приборную панель ауди 100 с4

Левая нижняя часть обшивки приборной панели, интегрированная с полочкой, должна быть снята почти во всех случаях, когда нужен доступ к обратной стороне приборной панели.

Узким торцовым ключом вывернуть пять шестигранных винтов вокруг полочки.

Немного откинуть полочку вниз и вытянуть к себе.

При установке вставить передний край обшивки в обе направляющие спереди 7 воздушного канала.

Не слишком туго затянуть винты.

Снятие воздушного канала

Под накладкой слева расположен воздушный канал, который нередко мешает при выполнении работ в этом месте — например, при замене цилиндра датчика сцепления. Снятие:

Снятие приборной панели замена спидометра на Audi 100 Ауди 100 Видео как снять приборную панель и как заменить спидометр на приборке Ауди 100

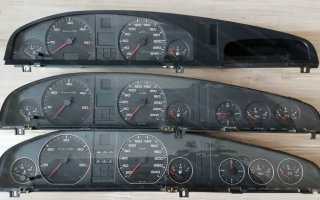

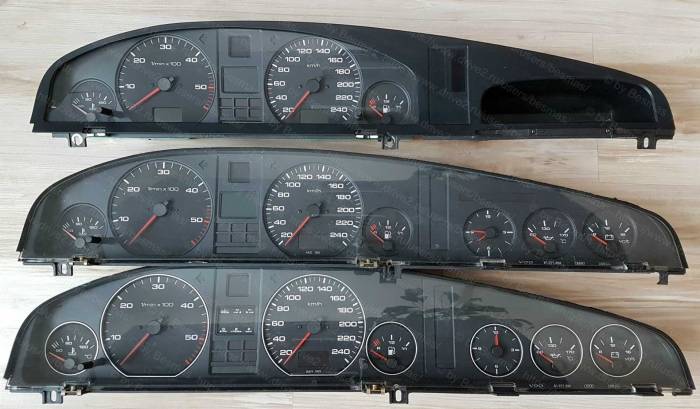

На автомобилях ауди с4 панели приборов бывают двух видов: короткие с кармашком в правой части и полные с тремя дополнительными приборами. В панелях ауди 100 С4 конструкторы поставили: аналоговые часы, температуру масла, давление масла. В следующей линейке типичной модели в ауди А6 С4, довольно важный прибор как давление масла был заменен вольтметром. Так вот из всех перечисленных приборов в обеих моделях, менее всего возникает потребность в аналоговых часах. Поэтому было принято решение заменить их.

У меня было две платы доп. приборов от А100 и от А6. Я решил выбрать плату от А100 и добавить в нее вместо часов вольтметр, хотя по моему добавление прибора давление масла на плату доп. приборов А6 более простая задача, но я на тот момент хотел что бы приборы шли в таком порядке: вольтметр, температура, давление.

Замена часов на вольтметр в полной панели приборов Ауди 100 С4.

Ниже представлена схема дополнительных приборов ауди 100 С4.

Рис 1 – Схема дополнительных приборов полной панели А100.

На данной схеме нам потребуется убрать часы и добавить схему работы вольтметра.

Рис 2 – Схема подключения вольтметра.

Сопротивление, диод и потенциометр я выпаял с платы от А6.

Теперь, когда у нас есть в наличии все что нам нужно, то приступаем к работе. Отсоединяем синий разъем от платы с дополнительными приборами, выворачиваем все шурупы под звездочку и снимаем плату.

Рис 3 – Обратная сторона панели дополнительных приборов.

Снимаем заднюю пластмассовую крышку.

Теперь нам нужно снять все приборы. Часы просто тянем на себя, и они беспрепятственно снимутся. Для того чтобы снять остальные приборы нужно открутить их гайки крепления, после чего также потянув на себя подталкивая сзади в центральный болт, снимаем их. Когда я снимал они шли очень туго, думал что их еще что-то держит, но оказалось, что нет, просто очень плотно посажены.

Рис 4 – Гайки крепления дополнительных приборов.

Рис 5 – Вольтметр вид сзади.

Рис 6 – Плата дополнительных приборов.

Рис 7 – Плата дополнительных приборов.

Теперь нужно установить вольтметр на плату. Вымеряем место и сверлим отверстие для крепления. Два штырька, которые вставляются в прибор, с ними я не стал ничего мудрить просто их вставил в вольтметр и подпаял к ним провода.

Рис 8 – Подключаем вольтметр.

Как раз в том месте, где сверлим отверстие на пути у нас дорожка, поэтому я отрезал ее концы, замазал лаком и подложил под центральный болт вольтметра изоляционный материал, чтобы он не касался дорожки. Оборванную дорожку восстановил, протянув перемычку.

Выбираем подходящее место на плате, что бы попасть на нужные дорожки, сверлим отверстия под сопротивление и потенциометр и запаиваем их.

Также поступаем с одним концом диода (соблюдайте полярность). Другой конец запаиваем на пластинку, которую потом садим под болт.

Рис 9 – Обратная сторона платы.

Чтобы одеть передний пластмасс на место пришлось сделать пропил в нем.

Рис 10 – Передний пластмасс.

Рис 11 – Плата доп приборов в сборе.

Собираем панель и вставляем ее в машину. Цепляем все разъемы на место, но панель пока на место до конца не вставляем. Включаем зажигание и измеряем напряжение бортовой сети. Если показания мультиметра расходятся с показаниями прибора на панели, то берем маленькую плоскую отвертку и крутим потенциометр, который мы впаяли, добиваясь правдивых показаний.

Рис 12 – Результат работы.

Замена часов на прибор давления масла в полной панели приборов Ауди А6 С4.

Если решите в панель от А6 добавить прибор давления масла, то вам понадобится сам прибор и сопротивление 68 Ом.

Рис 13 – Плата до приборов А6.

В этом случае вам даже не придется восстанавливать дорожку, так как на данной плате на пути центрального болта нашего прибора давления масла, лежат ненужные дорожки питания часов.
